РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Dolphin Pro X2 MAYTRONICS

RU Руководство по эксплуатации

Dolphin PROX 2 Gyro очиститель бассейнов.... СТР.71-80

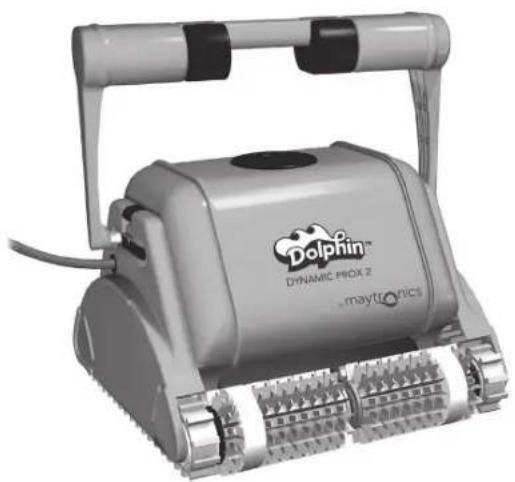

Dolphin PROX 2 Gyro очиститель бассейнов

Руководство по эксплуатации

Содержание

1. ВВЕДЕНИЕ....72
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ....72
3. ПРЕДОСТЕРЕЖЕНИЯ И МЕРЫ ПРЕДОСТОРОЖНОСТИ....72

3.1. Предостережения....72
3.2. Меры предосторожности....72

1. ЧАСТИ РОБОТА ДЛЯ ОЧИСТКИ БАССЕЙНОВ....73
2. ИСПОЛЬЗОВАНИЕ РОБОТА ДЛЯ ОЧИСТКИ БАССЕЙНОВ .....74

5.1. Настройки....74
5.2. Погружение робота для очистки в бассейн .....75
5.3. Извлечение робота для очистки из бассейна .....75
5.4. Техобслуживание .....76
5.5. ВНЕСЕЗОННОЕ ХРАНЕНИЕ .....77

1. ИСТОЧНИК ПИТАНИЯ....78
2. ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ .....79

CADDY ACCAMБЛЕИ....81

Dolphin PROX 2 Gyro очиститель бассейнов Руководство по эксплуатации

1. ВВЕДЕНИЕ

Благодарим за приобретение робота для очистки бассейнов Maytronics.

Мы уверены, что Ваш робот Maytronics обеспечит надежную, удобную и малозатратную очистку бассейна. Максимальный результат достигается благодаря надежной системе фильтрации независимо от условий бассейна, активному использованию щеток, а также наличию щетки, работающей на любой поверхности.

Роботы для очистки бассейнов Maytronics сочетают в себе новейшие технологии очистки, исключительные рабочие характеристики и легкость технического обслуживания. Вы и ваша семья сможете наслаждаться плаванием с полной уверенностью в том, что бассейн абсолютно чист.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Защита мотора: IP 68

Минимальная глубина: 0.80м/2.6фут.

Максимальная глубина: 5м/16.4фт.

3. ПРЕДОСТЕРЕЖЕНИЯ И МЕРЫ ПРЕДОСТОРОЖНОСТИ

3.1. Предостережения

• Используйте только оригинальный источник питания
• Убедитесь в том, что электрический выход защищен устройством защитное отключения (УЗО) или прерывателем замыкания на землю (ПЗЗ)
  • Храните источник питания вдали от воды
• Расположите источник питания по меньшей мере в 3м/10фт. от края бассейна
• Не входите в бассейн, если в нем работает робот для очистки
• Отключайте источник питания перед проведением сервисного обслуживания

3.2. Меры предосторожности

В перерывах между использованием храните робот для очистки в ящике для хранения в затененном месте. Характеристики воды для использования робота:

Хлор Макс. 4 мг/м3
pH 7.0 - 7.8
Температура 6 – 34°C (43-93°F)
NaCl Максимум = 5000 мг/м3

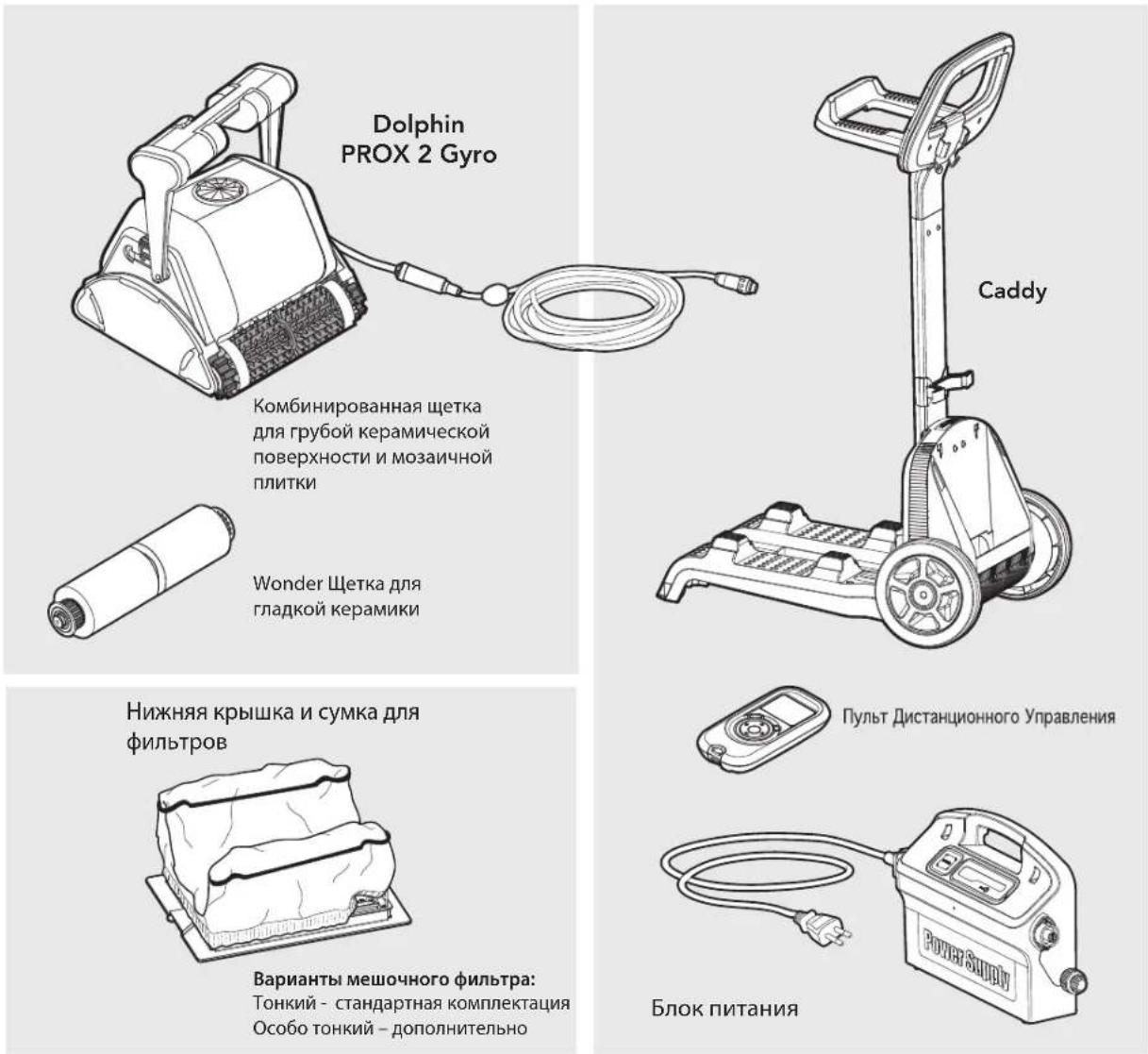

4. ЧАСТИ РОБОТА ДЛЯ ОЧИСТКИ БАССЕЙНОВ

Dolphin PROX 2 Gyro Комбинированная щетка для грубой керамической поверхности и мозаичной плитки Wonder Щетка для гладкой керамики Caddy Нижняя крышка и сумка для фильтров Пульт Дистанционного Управления Варианты мешочного фильтра: Тонкий - стандартная комплектация Особо тонкий - дополнительно Блок питания

5. ИСПОЛЬЗОВАНИЕ РОБОТА ДЛЯ ОЧИСТКИ БАССЕЙНОВ

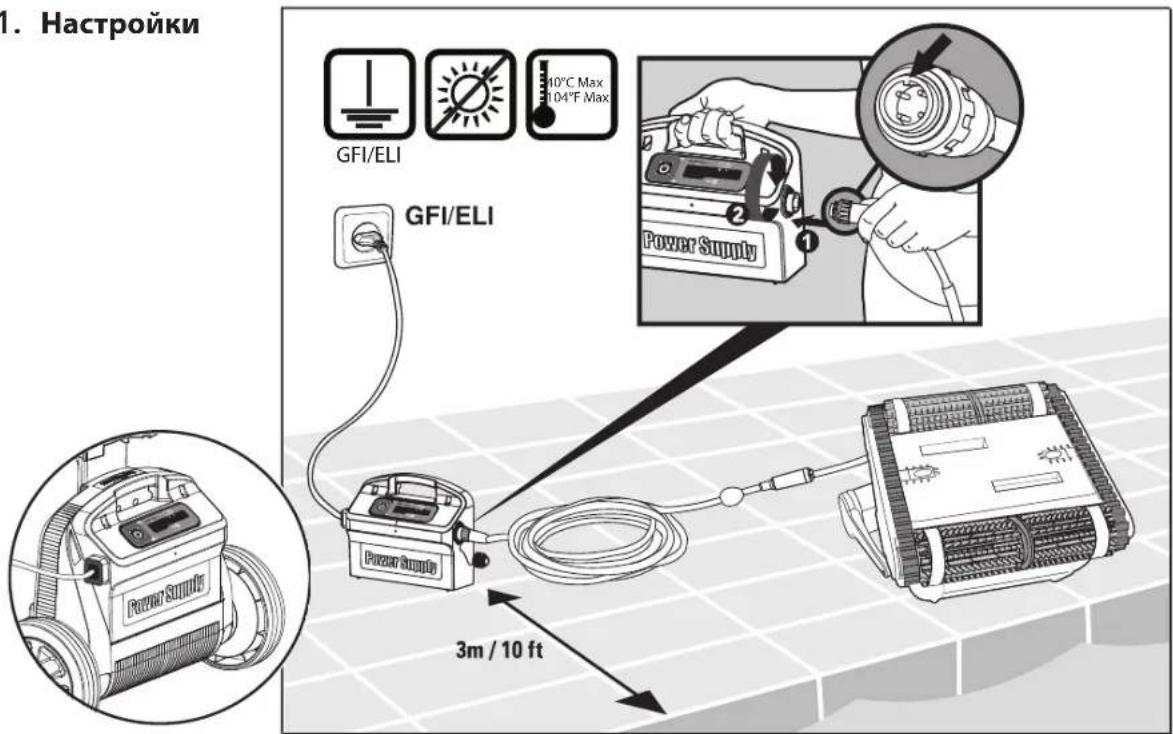

5.1. Настройки

1. Настройки GFI/ELI 10°C Max 104°F Max GFI/ELI Power Supply 3m / 10 ft

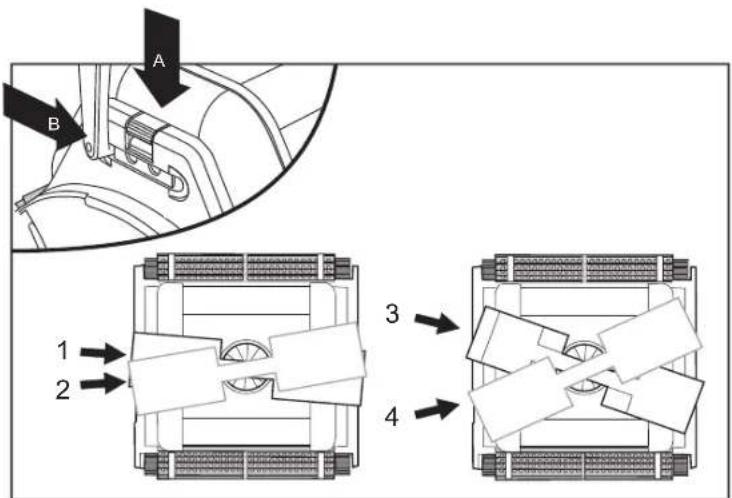

Измените диагональное положение рукоятки для бокового движения водяной линии.

Для регулировки угла ручки:

A. Нажмите на защелку и удерживайте ее в этом положении.
В. Переместите ручку в нужное положение и отпустите защелку, чтобы поставить ручку на место.

A B 1 2 3 4

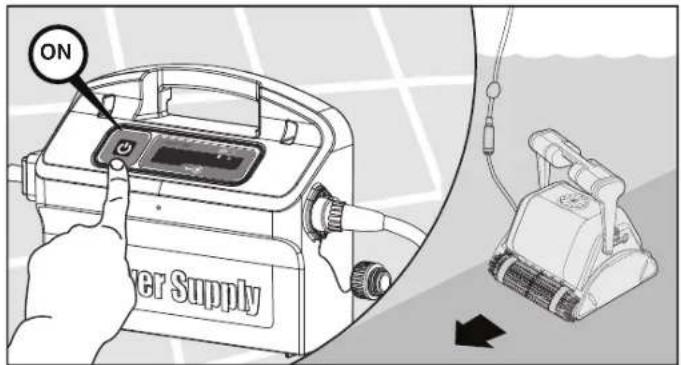

5.2. Погружение робота для очистки в бассейн

Если Wonder щетки/ Wonder кольца сухие, намочите их, чтобы они стали магкими.

Потрясти робот из стороны в сторону или перевернуть его для удаления скопившегося внутри воздуха. Позвольте устройству опуститься на дно бассейна.

Робот выполнит рабочий цикл

5.3.Извлечение робота для очистки из бассейна

Робот автоматически отключает систему по завершении цикла очистки.

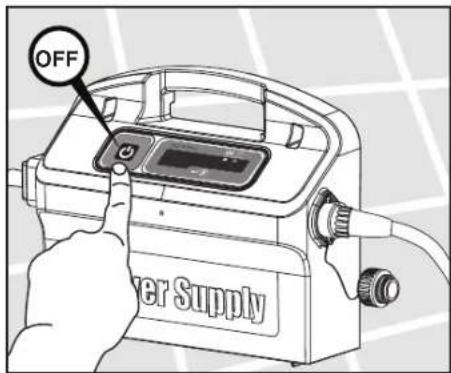

Выключите питание и отсоедините источник питания

Подтяните робот к краю с помощью плавающего кабеля.

НЕ ВЫТАСКИВАЙТЕ РОБОТ ИЗ БАССЕЙНА С ПОМОЩЬЮ КАБЕЛЯ

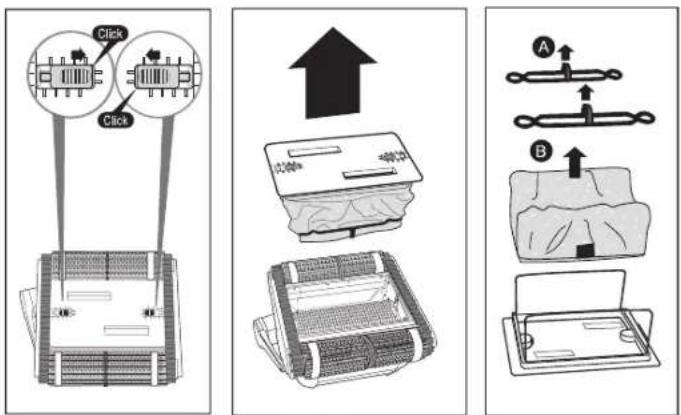

5.4. Техобслуживание

Промойте мешок фильтра из шланга. Периодически промывайте щетки из шланга.

Рекомендуется периодически промывать мешок фильтра в стиральной машине. Использовать программу для стирки синтетических материалов.

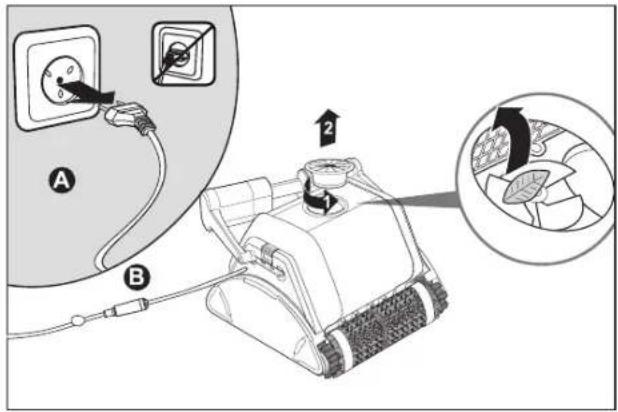

Очистка рабочего колеса

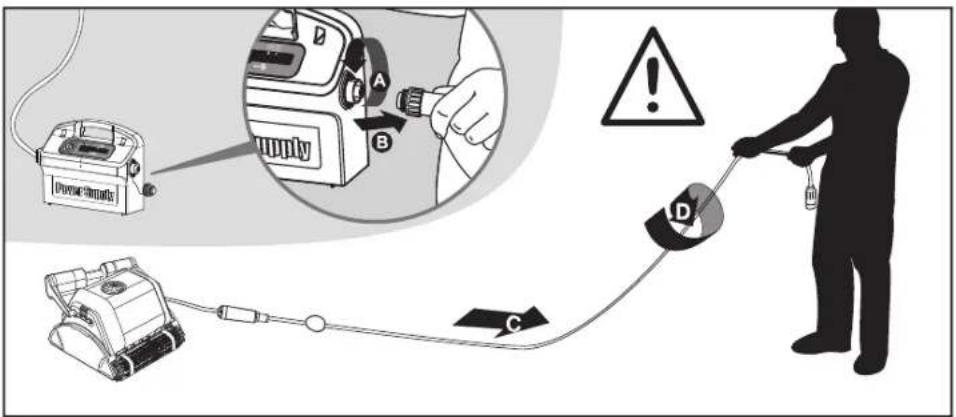

Отсоедините источник питания

При попадании мусора в рабочее колесо, откройте рабочее колесо и удалите мусор.

Чтобы удалить заломы, распрямите кабель и оставьте на солнце на день.

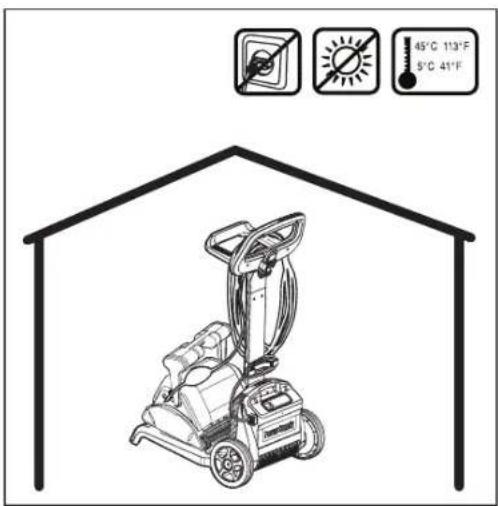

5.5. ВНЕСЕЗОННОЕ ХРАНЕНИЕ

Если использование робота не предполагается в течение продолжительного периода времени, выполните следующие шаги:

• Убедитесь, что в роботе не осталось воды
- Тщательно очистите мешки или картриджи фильтра и установите их на место
- Смотайте кабель так. чтобы на нем не было заломов и поместите его в ящик для хранения
- Храните робот в закрытом месте в ящике для хранения или просто в перевернутом состоянии

45°C 113°F 5°C 41°F

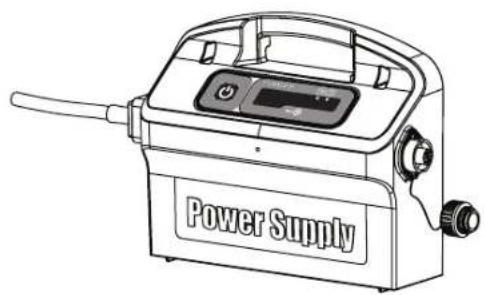

6. ИСТОЧНИК ПИТАНИЯ

Цифровой переключаемый источник питания с индикатором наполнения мешочного фильтра и задержки.

• Input - 100-250 AC Volts
- 50-60 Hertz
• 180 Watt
- Output - <30 VDC
IP 54

Индикатор наполнения мешочного фильтра и кнопка сброса (Reset)

Блок питания оснащен индикатором состояния мешочного фильтра.

Красный светодиод указывает на два состояния фильтра.

• При мигании – мешочный фильтр частично засорен.
• При свечении - фильтр засорен и должен быть освобожден и очищен.

Если светодиод не выключается после опустошения и очистки мешочного фильтра, нажмите на кнопку сброса в то время работы робота.

Индикатор задержки (Delay)

Блок питания оснащен индикатором задержки, который указывает, если активирован вариант с задержкой (через пульт дистанционного управления).

7. ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

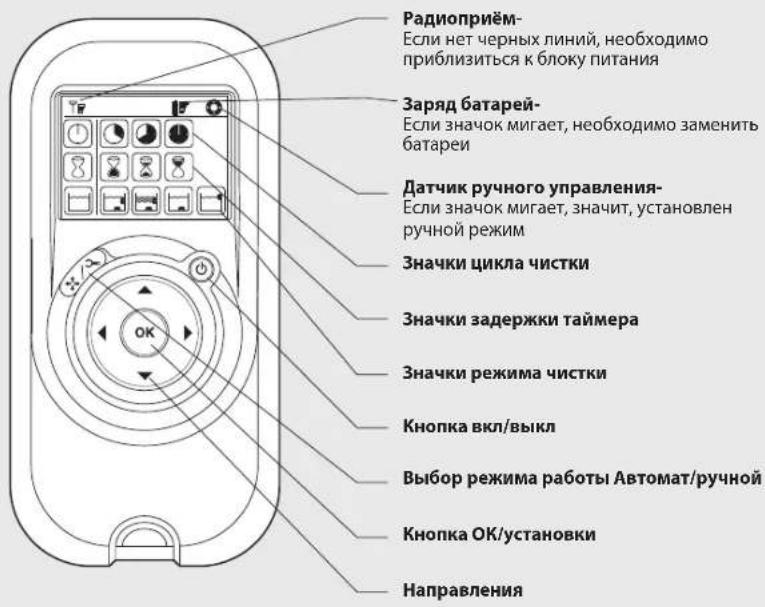

Панель управления ПДУ

ПДУ предоставляет два вида режима управления - Автоматический и ручной. В автоматическом режиме работы можно изменять все параметры чистки. В ручном режиме работы, движение робота управляется в ручную.

Радиоприём- Если нет черных линий, необходимо приблизиться к блоку питания Заряд батарей- Если значок мигает, необходимо заменить батареи Датчик ручного управления- Если значок мигает, значит, установлен ручной режим Значки цикла чистки Значки задержки таймера Значки режима чистки Кнопка вкл/выкл Выбор режима работы Автомат/ручной Кнопка ОК/установки Направления

Ручное управление робота
	1. Нажми кнопку вкл./выкл., один раз - ПДУ запустится в ручном режиме управления2. Для ручного управления используй стрелки направления движения - см. справа

Выход из ручного режима и установка автоматического режима
	Кнопкавыборарежима	1. Для выхода из Ручного режима работы,необходимо нажать один раз на кнопку Выборарежима.2. Цифровой экран загорится и в трёх рядах функцийвысветятся значки вазовых установок
	Стрелкинаправлениядвижения	1. Для изменения параметров нажми на стрелкивверх/вниз Для выбора параметра нажми настрелки вправо/влево2. Для установки желаемой функции нажми кнопкуОК/установка

Сначала нажми на кнопку выбора режима, затем выбери необходимые установки в соответствии с таблицей

Датчик цикла чисткиОпределение цикла чистки. ПДУ позволяет выбрать один из следующих вариантов	Быстрый4 часа	Эффективный(Базовая установка)6 часа для ежедневного использования	Экстра8 часа
Датчик задержки таймераОпределение, когда робот начал работу Задержка позволяет мусору осесть на дно бассейна	Немедленное начало(Базовая установка)	Один час задержки	Два часа задержки
Датчик действийПозволяет выбрать один из следующих вариантов	СтандартЧистка дна и стен(Базовая установка)	Усиленная чисткаУсиленное всасывание и медленное движение	Только дноЧистка дна и стыков	Только стеныЧистит только стены и линию воды

Заметка:

• После 2 минут, если не нажата кнопка, ПДУ выключится, и робот будет продолжать работать в предыдущих настройках.
• Когда циклы работы, с выбранными опциями "Усиленная чистка" и "Только стены", закончится, вернётся к базисным установкам.
