Producttype	Robot zwembadreiniger
Merk	Maytronics
Model	Dolphin Premier
Voeding	Digitale voeding, ingang 100-250 V AC, 50-60 Hz, uitgang <30 V DC, 180 W, IP54
Motorbeveiliging	IP68
Werkdiepte	0,80 m tot 5 m
Watercondities	Max chloor 4 ppm, pH 7.0-7.8, temperatuur 6-34°C, max NaCl 5000 ppm
Borsteltypes	Combinatieborstel (standaard), PVC-borstel (beton, PVC, glasvezel), Wonder-borstel (gladde keramiek)
Filtratieopties	Filterpatronen, ultrafijne filters, filterzak
Reinigingscycli	Snel (2u), Efficiënt (3u), Extra (4u)
Speciale functies	Bodem- en wandreiniging, timer (1u of 2u), afstandsbediening (afhankelijk van model)
Onderhoud	Patronen wassen na elke cyclus, borstels spoelen, waaier reinigen, filter in machine wassen (fijnwasprogramma)
Buiten het seizoen opslag	Water verwijderen, filter reinigen, kabel zonder knikken oprollen, opbergen beschermd tegen zon en regen, temperatuur 5-45°C
Veiligheid	Alleen de meegeleverde voeding gebruiken, stopcontact beveiligd met aardlekschakelaar, minimale afstand 3 m van de rand, niet in het water gaan tijdens gebruik, uitschakelen voor onderhoud
Afstandsbediening (optioneel)	Handmatige of automatische bediening, cyclusindicator, timer, reinigingsmodus (standaard, ultra-schoon, alleen bodem, alleen wanden)

Veelgestelde vragen - Dolphin Premier MAYTRONICS

Hoe installeer ik de robot voor de eerste keer?

Stel voor het eerste gebruik de drijver (model Classic 5) af door deze aan de rechterkant vóór het handvat te plaatsen. Sluit de drijvende kabel aan op de voeding door deze in de connector te steken en met de klok mee te draaien. Plaats de voeding op minimaal 3 m van de rand van het zwembad.

Wat zijn de verschillende reinigingscycli?

De beschikbare cycli zijn: Snel (2u), Efficiënt (3u, standaard) en Extra (4u). U kunt ze selecteren via de afstandsbediening (indien aanwezig).

Hoe onderhoud ik de filters en borstels?

Was het filterpatroon na elke cyclus. Spoel de borstels regelmatig af met een waterslang. De filterzak kan in de machine worden gewassen (fijnwasprogramma). Reinig de waaier als er vuil vastzit.

Welke veiligheidsmaatregelen moet ik nemen?

Gebruik uitsluitend de meegeleverde voeding. Zorg ervoor dat het stopcontact is beveiligd met een aardlekschakelaar. Laat de voeding niet in de buurt van water. Ga niet zwemmen tijdens het gebruik. Koppel het apparaat los voor onderhoud.

De robot beweegt niet meer, wat te doen?

Controleer of het filter niet verstopt is (rode indicatie op de voeding). Reinig de borstels en de waaier. Zorg dat de kabel niet in de war is. Als het probleem aanhoudt, neem contact op met de klantenservice.

Hoe gebruik ik de afstandsbediening in de handmatige modus?

Druk één keer op de aan/uit-knop om de afstandsbediening in de handmatige modus te activeren. Gebruik de pijltjestoetsen om de robot te besturen. Om terug te keren naar de automatische modus, druk op de schakelaar Handmatig/Automatisch.

Wat is de minimale diepte voor gebruik van de robot?

De minimale diepte is 0,80 m. De maximale diepte is 5 m.

Hoe bewaar ik de robot in de winter?

Verwijder al het resterende water. Reinig de filterzak en plaats deze terug. Rol de kabel op zonder knikken. Berg de robot op zijn steun (Caddy) verticaal of omgekeerd op, beschermd tegen zon, regen en sneeuw, bij een temperatuur tussen 5°C en 45°C.

Wat betekent het rode lampje op de voeding?

Het rode lampje geeft de status van het filter aan: als het knippert, is het filter gedeeltelijk vol; als het constant brandt, is het filter vol en moet het worden geleegd en gereinigd. Na reiniging drukt u op de RESET-knop om het lampje uit te schakelen.

Kan ik verschillende borstels gebruiken afhankelijk van de bekleding van mijn zwembad?

Ja, de robot is compatibel met meerdere borstels: de combinatieborstel voor de meeste bekledingen, de PVC-borstel voor beton, PVC en glasvezel, en de Wonder-borstel voor gladde keramiek.

GEBRUIKSAANWIJZING Dolphin Premier MAYTRONICS

NL Gebruikershandleiding p. 51-60

Dolphin Classic 5 / Top 5 zwembadreiniger

Gebruikershandleiding

Inhoud

1. INTRODUCTIE....52
2. SPECIFICATIES 52
3. WAARSCHUWINGEN EN OPGELET....52

3.1 Waarschuwingen....52

3.2 Opgelet 52

1. ONDERDELEN VAN ZWEMBADREINIGER....53
2. DE ZWEMBADREINIGER GEBRUIKEN 54

5.1 Instellen 54

5.2 De Zwembadreiniger in het zwembad plaatsen....55

5.3 De Zwembadreiniger uit het zwembad halen....55

5.4 Onderhoud....56

5.5 Opslag buiten het seizoen....57

1. VOEDING - Alleen model Top 5....58
2. AFSTANDSBEDINING - Alleen model Top 5....59

CADDY MONTAGE....71

Dolphin Classic 5 / Top 5 zwembadreiniger

Gebruikershandleiding

1. INTRODUCTIE

Dank u wel dat u een Maytronics Robot Zwembadreiniger hebt aangeschaft.

We zijn ervan overtuigd dat u met de Maytronics Robot Zwembadreiniger een betrouwbare, gemakkelijke en kosteneffectieve zwembadreiniger in handen heeft. De betrouwbare filtering in alle zwembadomstandigheden, actieve borsteling en de borstel die alle oppervlakken beklimt, zorgen voor maximale zwembadhygiëne.

De Robot Zwembadreinigers van Maytronics bieden geavanceerde reinigingstechnieken, langdurige prestaties en gemakkelijk onderhoud. U en uw familieleden kunnen rustig gaan zwemmen in het volle vertrouwen dat uw zwembad helemaal schoon is.

2. SPECIFICATIES

Motorbescherming: IP 68

Minimale diepte: 0,80 m / 2,6 ft

Maximale diepte: 5 m / 16,4 ft

3. WAARSCHUWINGEN EN OPGELET

3.1 Waarschuwingen

• Gebruik alleen de originele, meegeleverde voedingsbron.
• Zorg dat de elektrische uitgang is beschermd door een aardlekschakelaar of een aardlekstroomonderbreker. Zorg dat de voedingsbron zich buiten stilstaand water bevindt.
• Plaats de voedingsbron ten minste 3 m / 10 ft van de zwembadrand.
• Stap niet in het zwembad terwijl de zwembadreiniger actief is.
• Koppel de voedingsbron los alvorens er onderhoudswerkzaamheden aan uit te voeren.

3.2 Opgelet

Sla de zwembadreiniger op de Caddy op in een schaduwrijk gebied wanneer deze niet in gebruik is. Gebruik de zwembadreiniger alleen in de volgende wateromstandigheden:

Chloor Maximum 4 ppm
pH 7.0 – 7.8
Temperatuur 6 – 34°C / 43-93°F
NaCl Maximum 5000 ppm

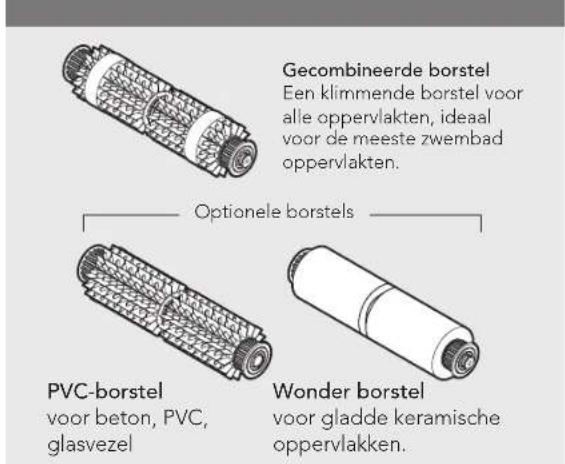

4. ONDERDELEN VAN ZWEMBADREINIGER

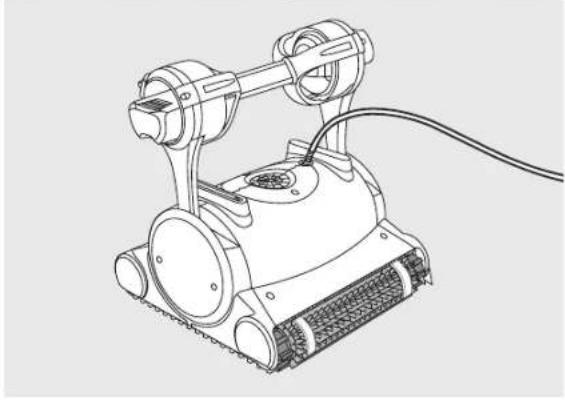

▶Robot Zwembadreiniger Model Classic 5

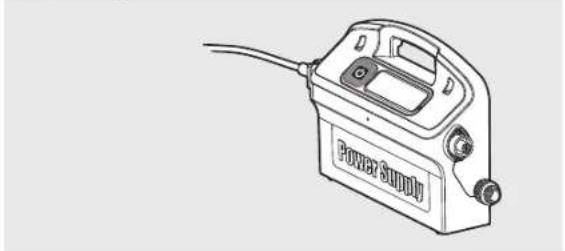

▶Voedingsbron

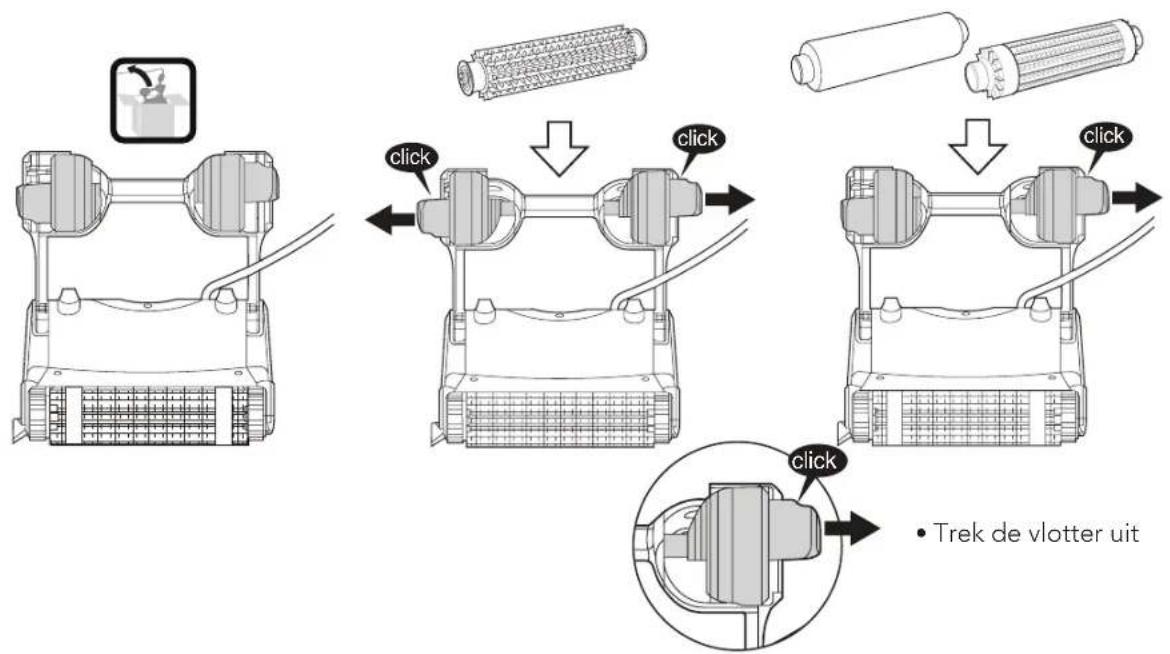

Initiële instelling van de vlotter voor het eerste gebruik – alleen Classic 5 model

• Leg de kabel rechts voor de hendel • Vlotter positie met diverse soorten borstels:

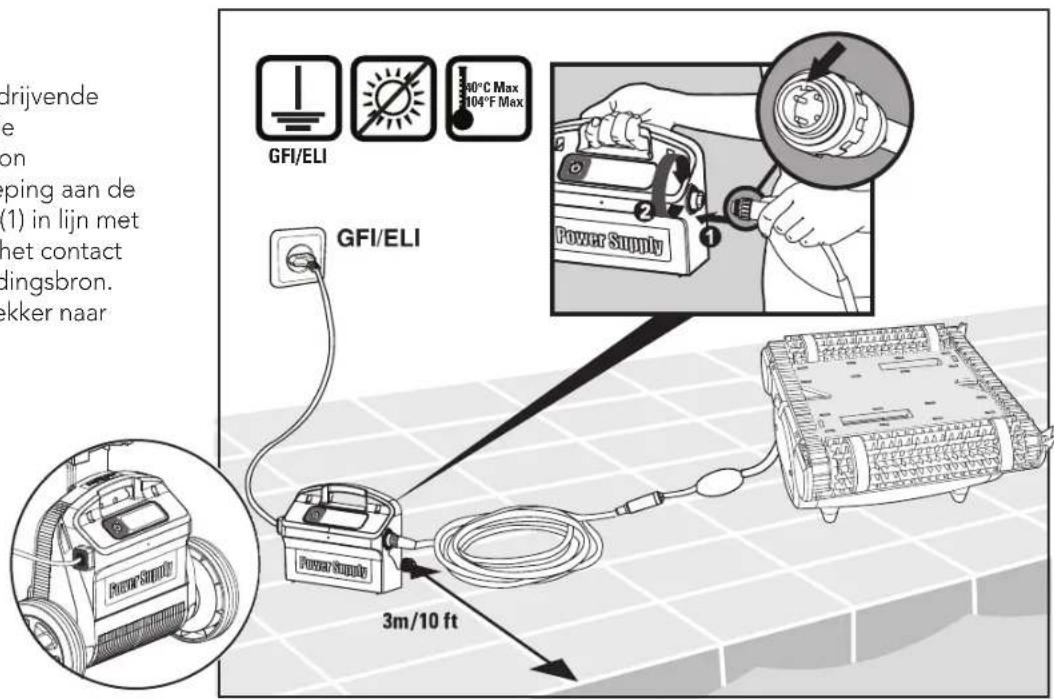

Koppel de drijvende kabel aan de voedingsbron met de inkeping aan de aansluiting (1) in lijn met de gleuf in het contact van de voedingsbron. Draai de stekker naar rechts (2).

5.2 De zwembadreiniger in het zwembad plaatsen

Wanneer de Wonder borstel/Wonder ringen droog zijn, zuig ze dan vol met water tot ze zacht worden.

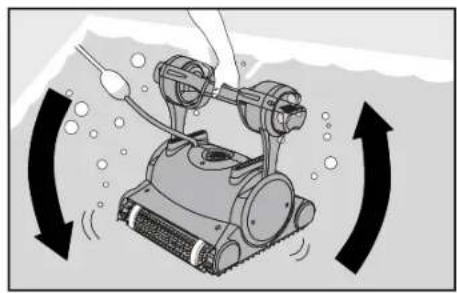

Schud de robot heen en weer, of houd hem ondersteboven om vastgelopen lucht vrij te laten. Laat het apparaat afdrijven naar de zwembadbodem.

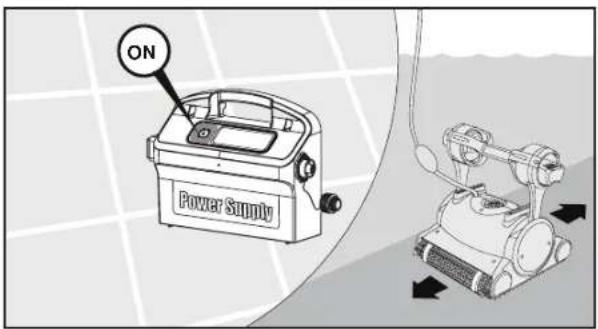

Schakel de voedingsbron AAN. De zwembadreiniger werkt nu totdat het einde van de reinigingscyclus heeft bereikt.

5.3 De zwembadreiniger uit het zwembad halen

De robot slaat automatisch af aan het einde van de schoonmaakcyclus.

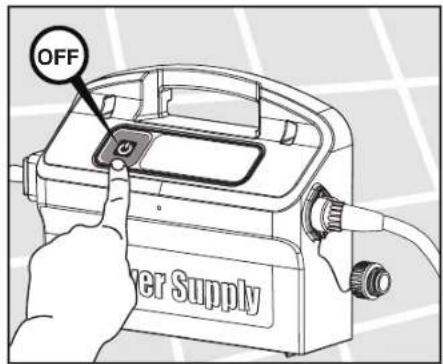

Schakel het toestel uit en haal de voedingsbron uit het stopcontact.

Haal de zwembadreiniger met behulp van de drijvende kabel naar de rand van het zwembad. Haal de zwembadreiniger aan het handvat uit het zwembad.

TREK DE ZWEMBADREINIGER NIET AAN DE KABEL UIT HET ZWEMBAD.

5.4 Onderhoud

Cartridge

Aanbevolen wordt de cartridge te wassen na elke cyclus.

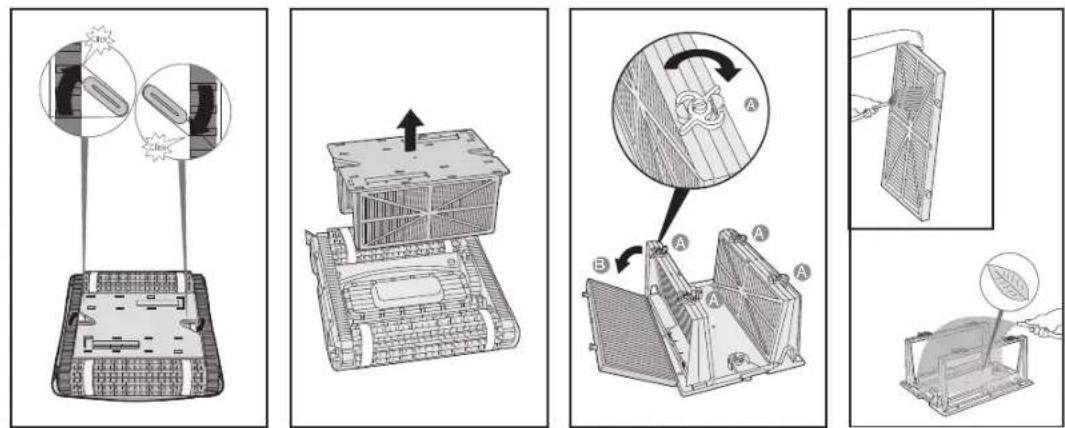

Filteropties

- Ultradunne filters voor dagelijks gebruik.

- Netfilters voor smerige zwembaden met veel afval, zoals bladeren enz. Handig voor het begin van het seizoen.

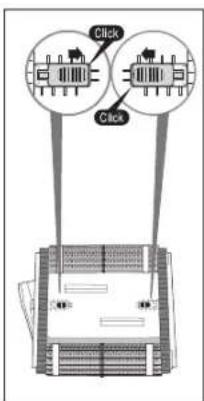

Filterzak

Reinig de filterzak met een slang. Reinig de borstels periodiek met een slang. Aanbevolen wordt om de filterzak regelmatig in de wasmachine met een synthetisch wasprogramma te wassen.

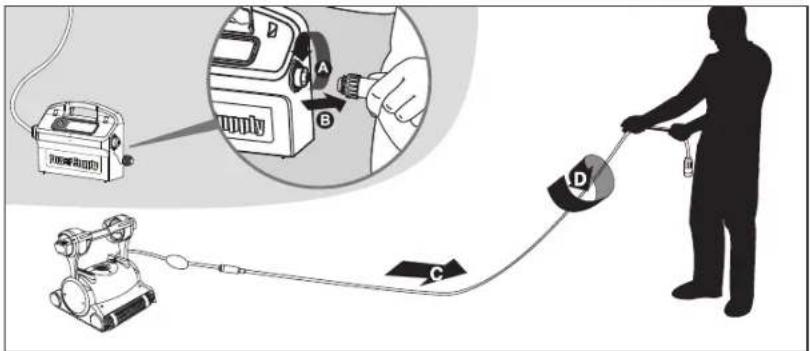

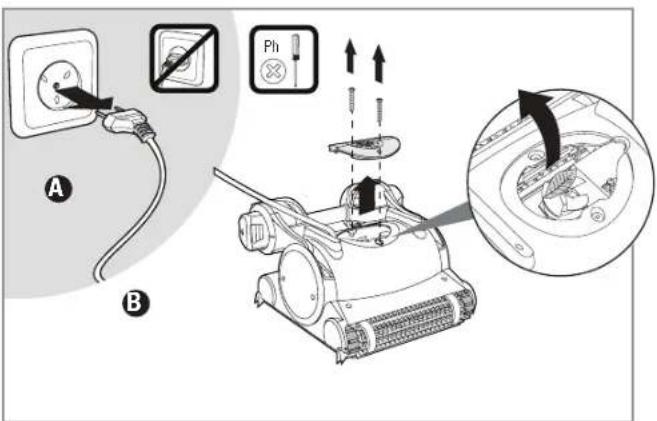

Koppel de voedingsbron los.

Wanneer u vuil ziet dat in de impeller is gevangen, open dan de impeller en verwijder het vuil.

Leg de kabel geheel uit om kinken te verwijderen. Laat de kabel tenminste één dag in de zon liggen.

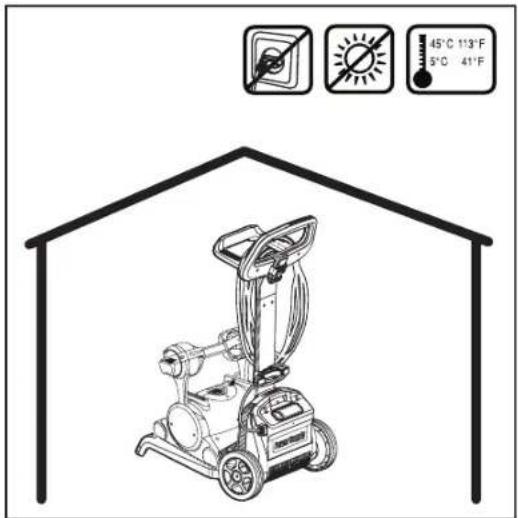

5.5 Opslag buiten het seizoen

Voer de volgende stappen uit wanneer u de zwembadreiniger opslaat wanneer deze tijdens een lange periode niet gebruikt zal worden:

• Zorg dat er geen water in de zwembadreiniger achterblijft.
• Reinig de filterzak grondig en plaats deze terug
• Rol de kabel zo op dat er geen kinken in zitten en plaats het toestel op de Caddy.
• Sla de zwembadreiniger rechtop op de Caddy op, of eenvoudig omgekeerd op de vloer op een beschermd gebied, buiten het bereik van zonlicht/regen/sneeuw bij een temperatuur van tussen 5°C en 45°C.

6. VOEDING - ALLEEN MODEL TOP 5

Digitale "switch-mode" voeding met indicator voor volle filterzak en vertraging.

De stroomtoevoereenheid bevat een filterzakstatusindicator.

De rode LED geeft twee condities aan.

• Knipperen – de filterzak is gedeeltelijk geblokkeerd.
• Oplichten – de filterzak is geblokkeerd en moet worden geleegd en schoongemaakt.

Als de LED na het legen en schoonmaken van de filterzak niet dooft, druk dan tijdens het werken van de robot op de Resetknop.

Uitsteltijdindicator (Delay)

De stroomtoevoereenheid bevat een uitsteltijdindicator die aangeeft of de uitsteltijdoptie (via de afstandsbediening) is geactiveerd.

7. AFSTANDSBEDIENING - ALLEEN MODEL TOP 5

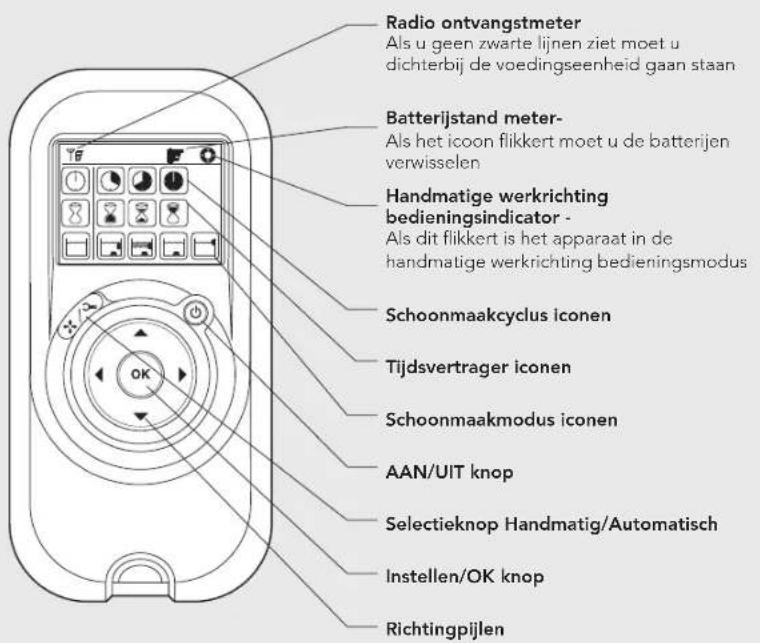

Het controlepaneel van de afstandsbediening

De afstandsbediening heeft twee werkmodi – de automatische modus en de handmatige werkrichtingbedieningsmodus.

In de automatische modus kunnen alle schoonmaakparameters worden veranderd.

In de Handmatige werkrichting bedieningsmodus kan de schoonmaakrichting van het zwembad handmatig worden bestuurd.

Handmatige werkrichting bedieningsmodus

1. Druk een keer op de Aan/Uit knop - de Afstandsbediening begint in de Handmatige werkrichting bedieningsmodus.2. Om de richting van de schoonmaker handmatig te bedienen gebruikt u de richtingpiijltjes (Zie rechts).

Van de Handmatige werkrichting bedieningsmodus naar de Automatische modus

	Selectieknop Handmatig/Automatisch	1. Om uit de Handmatige werkrichting bedieningsmodus te gaan drukt u maar EEN KEER op de selectieknop Handmatig/Automatsch.2. Het digitale scherm licht op en u ziet drie rijen functie iconen in de standaard modus.
	Richtingpijtjes	1. Om de parameters te veranderen drukt u op de pijltjes naar boven of beneden. Om de parameter instellingen te kiezen gebruikt u de rechter of linker pijltjes.2. Als u de vereiste functie heeft bereikt drukt u op de Instellen/OK knop.		OK knop

Druk eerst op de selectieknop Handmatig/Automatisch en stel vervolgens de volgende tabel in:

Schoonmaakcyclus indicatorHiermee wordt de schoonmaakcyclus tijd ingesteld. Met de Afstandsbediening kunt u tussen de volgende opties kiezen.	Snel2 uur cyclus	Efficiënt3 uur cyclus voor dagelijks gebruik.(standaard instelling)	Extra4 uur cyclus
Vertragingstijd indicatorDit bepaalt wanneer de zwembadschoonmaker gaat werken.Met vertraging kan het vuil op de vloer van het zwembad komen.	Gelijk beginnen (standaard instelling)	Een uur vertraging	Twee uur vertraging
Schoonmaakactie indicatorHiermee kunt u kiezen uit de volgende opties.	StandaardVloer en muren schoonmaken.(standaard instelling)	UltraschoonKrachtiger zuigen metlangzamere beweging.(Vloer en muren)	Alleen vloerMaakt alleen de vloer en nissen schoon	[IMAGE]Alleen murenMaakt alleen de muren en wateroppervlak schoon

Opmerking:

• Als er na 2 minuten niet op een knop wordt gedrukt gaat de afstandsbediening uit en werkt de zwembadschoonmaker volgens de eerder ingestelde instellingen.
• Als de cyclusopties "Ultraschoon" en "Alleen muren" voltooid zijn gaat de zwembadschoonmaker naar de Standaard instellingen.
