MANUAL DE USUARIO Dolphin Premier MAYTRONICS

ES Instrucciones de uso p. 31-40

Instrucciones de uso

Índice

1. INTRODUCCIÓN....32

2. ESPECIFICACIONES....32

3. ADVERTENCIAS Y PRECAUCIONES....32

3.1 Advertencias....32

3.2 Precauciones 32

1. PIEZAS DEL LIMPIADOR DE PISCINAS ....33

2. USO DEL LIMPIADOR DE PISCINAS....34

5.1 Preparación ....34

5.2 Inmersión del limpiador en la piscina....35

5.3 Extracción del limpiador de la piscina....35

5.4 Mantenimiento....36

5.5 Almacenamiento fuera de temporada....37

1. FUENTE DE ALIMENTACIÓN - modelo Top 5 solo....38

2. LA UNIDAD DE CONTROL REMOTO - modelo Top 5 solo.....39

CADDY DE MONTAJE....71

Dolphin Classic 5 / Top 5 robot limpiador de piscinas

Instrucciones de uso

1. INTRODUCCIÓN

Gracias por comprar el robot limpiador de piscinas de Maytronics.

Estamos seguros de que con el robot limpiador de piscinas de Maytronics, usted podrá limpiar su piscina de una forma cómoda, segura y rentable. La fiabilidad del filtrado, independientemente del estado de la piscina, el cepillado activo y la habilidad para trepar en todo tipo de superficies aumentan al máximo la higiene de la piscina.

Los robots limpiadores de piscinas de Maytronics emplean avanzadas tecnologías de limpieza, tienen un rendimiento duradero y su mantenimiento es sencillo. Usted y su familia podrán disfrutar de un baño con total confianza de que su piscina está completamente limpia.

2. ESPECIFICACIONES

Protección del motor: IP 68

Profundidad mínima: 0,80 m/2,60 ft

Profundidad máxima: 5,00 m/16,4 ft

3. ADVERTENCIAS Y PRECAUCIONES

3.1 Advertencias

• Use únicamente la fuente de alimentación original suministrada
• Asegúrese de que la toma de corriente está protegida por un interruptor diferencial o por un interruptor de fuga a tierra
• Mantenga la fuente de alimentación alejada del agua
• Coloque la fuente de alimentación a una distancia de al menos 3 m desde el borde de la piscina
• No entre a la piscina mientras el limpiador de piscina esté en funcionamiento
• Desenchufe la fuente de alimentación antes de realizar el mantenimiento

3.2 Precauciones

Cuando no use el limpiador de piscinas, colóquelo en el Caddy, en un lugar a la sombra. Use el limpiador de piscinas únicamente bajo las siguientes condiciones del agua:

Cloro Máximo 4 ppm
pH 7,0 - 7,8
Temperatura 6 - 34°C / 43 -93°F
NaCl Máximo 5000 ppm

4. PIEzAS DEL LIMPIADOR DE PISCINAS

La unidad de control remoto

Cepillos

Cepillo combinadao
Cepillo que escala todas las superficies, ideal para la mayoría de las piscinas.

Cepillos opcionales

Cepillo de PVC para hormigón, PVC, fibra de vidrio y revestimientos.
Cepillo Wonder para cerámicas suaves.

Cepillo combinadao
Cepillo que escala todas las superficies, ideal para la mayoría de las piscinas.

Cepillos opcionales

Cepillo de PVC
para hormigón, PVC, fibra de vidrio y revestimientos.
para cerámicas suaves.

Cepillo Wonder

▶ Unidad de fuente de alimentación

▶ Opciones de filtración
Cartuchos con armazón y 4 filtros ultrafinos

Cubierta inferior y bolsa del filtro

5. USO DEL LIMPIADOR DE PISCINAS

5.1 Preparación

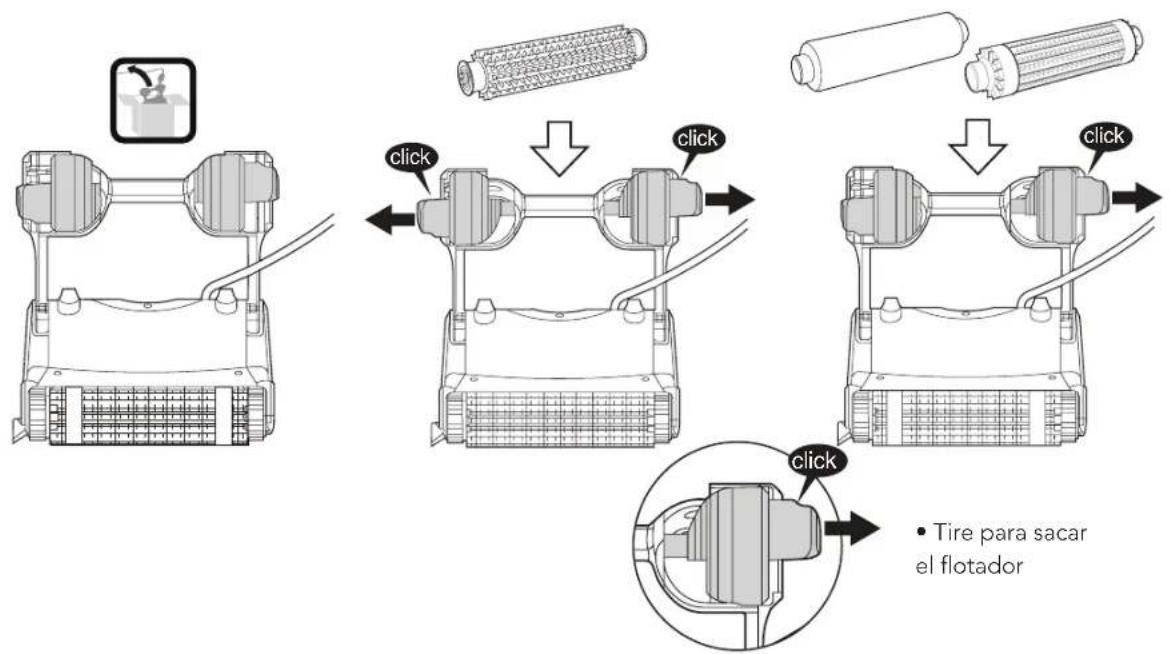

Para el primer uso, coloque el flotador en la configuración inicial - modelo Classic 5 solo

• Coloque el cable del lado derecho, frente a la manija.
• Posición del flotador con diversos tipos de cepillos:

click click click click • Tire para sacar el flotador

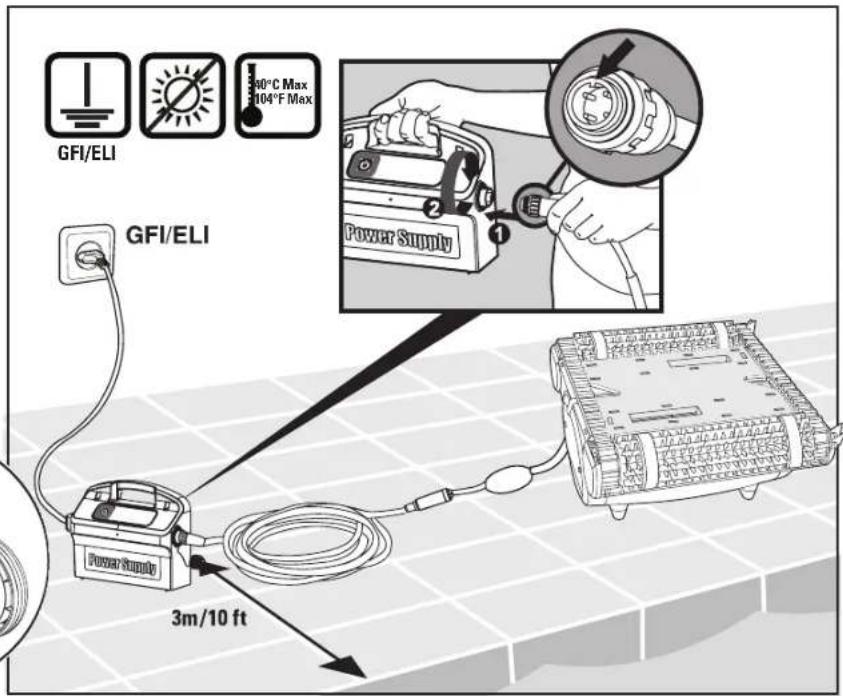

Acople el cable flotador a la fuente de alimentación introduciéndolo de forma que el saliente del conector (1) quede alineado con la muesca del enchufe de la fuente de alimentación y, a continuación, gire en sentido horario (2).

GFI/ELI 90°C Max 104°F Max GFI/ELI Power Supply 3m/10 ft

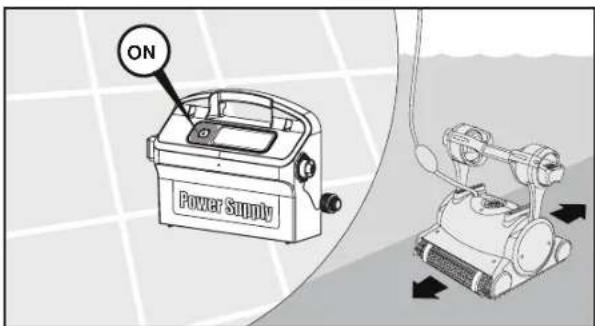

5.2 Inmersión del limpiador en la piscina

Si el cepillo Wonder/los anillos Wonder están secos, sumérjalos en agua hasta que estén suaves.

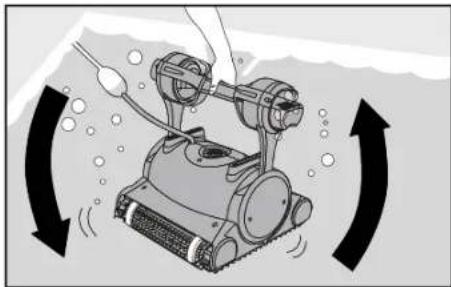

Sacuda el robot de lado a lado o póngalo boca arriba para soltar el aire retenido.

Deje que se hunda hasta el fondo de la piscina.

Encienda la fuente de alimentación.

El limpiador de piscinas estará en funcionamiento hasta que termine el ciclo de limpieza.

5.3 Extracción del limpiador de la piscina

El robot efectuará el apagado automático al término del ciclo de limpieza.

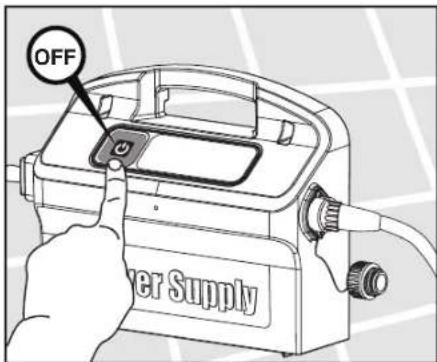

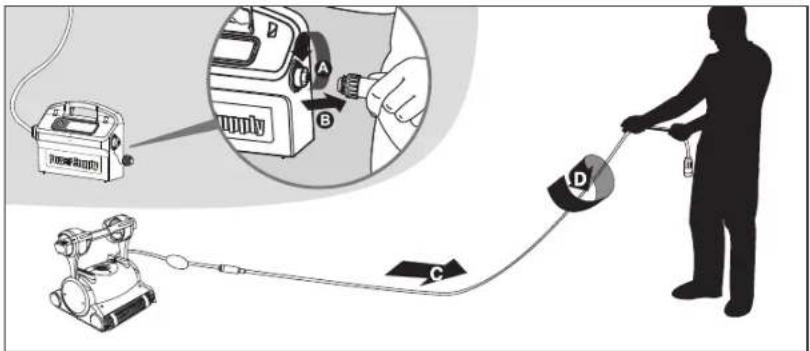

Apague y desenchufe la fuente de alimentación.

Use el cable flotador para acercar el limpiador hasta el borde de la piscina. Use el asa para sacar el limpiador de la piscina.

NO USE EL CABLE PARA SACAR EL LIMPIADOR DE LA PISCINA.

Dolphin Classic 5 / Top 5 de piscinas | Instrucciones de uso

5.4 Mantenimiento

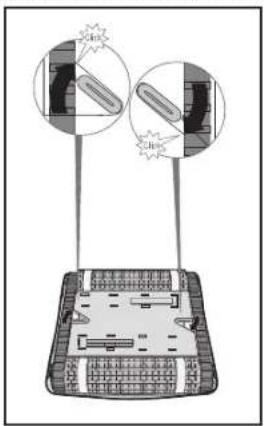

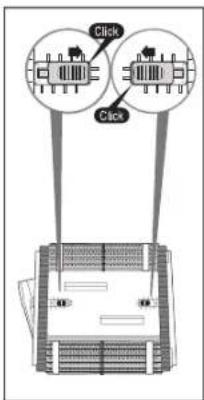

Cartucho filtrante

Se recomienda lavar el cartucho después de cada ciclo.

Opciones de filtración

• Filtros ultrafinos para uso cotidiano.
• Filtro de red para piscinas sucias con gran cantidad de residuos, tal como hojas etc., útiles para el principio de la estación.

Limpie la bolsa del filtro con una manguera. Limpie los cepillos periódicamente con una manguera. Se recomienda lavar periódicamente la bolsa del filtro en una máquina lavadora. Utilice el programa para el lavado suave.

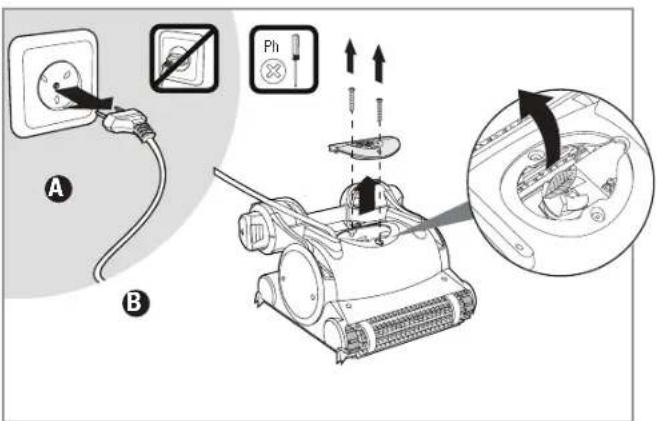

Limpieza de la turbina

Desenchufe la fuente de alimentación.

Si nota que hay suciedad atrapada en la turbina, abra la cubierta y extraiga la suciedad.

Para eliminar las torceduras, estire completamente el cable y déjelo reposar al sol durante al menos un día.

5.5 Almacenamiento fuera de temporada

Si no va a usar el limpiador de piscinas durante un período prolongado, siga los pasos de almacenamiento que se indican a continuación:

• Asegúrese de que no hay agua en el limpiador de piscinas.
• Limpie a fondo la bolsa del filtro e introdúzcala en su sitio.
• Enrolle el cable de modo que no tenga torceduras y colóquelo en el Caddy.

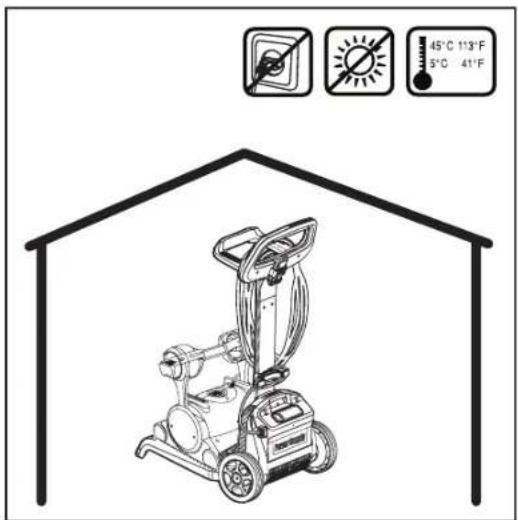

• Guarde el limpiador de piscinas en posición vertical sobre el Caddy o simplemente boca abajo en el suelo, en un área protegida de la luz solar directa/lluvia/nieve, a una temperatura de entre 5°-45°C / 41°-113°F.

45°C 113°F 5°C 41°F

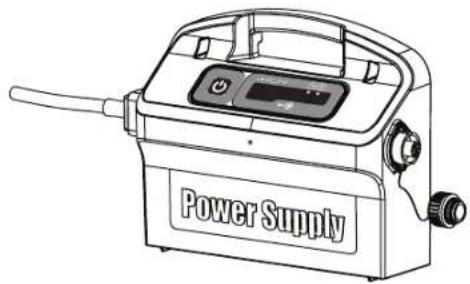

6. FUENTE DE ALIMENTACIÓN - MODELO TOP 5 SOLO

Fuente de Alimentación com Modo de Cambio Digital, con bolsa de filtro llena y indicador de retraso.

• Entrada - 100-250 AC Volts
• 50-60 Hertz
  • 180 Watt
• Salida - <30 VDC
  IP 54

Indicador de bolsa de filtro llena y botón Reset

La fuente de alimentación está equipada con un indicador del estado de la bolsa de filtro.

El LED rojo indica dos condiciones de filtro.

• Cuando parpadea – la bolsa de filtro está parcialmente bloqueada.
• Cuando está iluminado – el filtro está bloqueado y debe ser vaciado y limpiado.

Si el LED no se apaga después de que la bolsa del filtro ha sido vaciada y limpiada, pulse el botón Reset mientras el robot esté trabajando.

Indicador de retardo (Delay)

La fuente de alimentación está equipada con un indicador de retardo que indica si la opción de retardo está activada (a través de la unidad de control remoto).

7. LA UNIDAD DE CONTROL REMOTO - MODELO TOP 5 SOLO

El Panel de Control de la Unidad de Control Remoto

La unidad de control remoto ofrece dos modos de operación – Modo Automático y Modo Manual de Control de dirección.

En el modo Automático, todos los parámetros de limpieza pueden ser modificados.

En el modo Manual de dirección, la dirección del Limpiador de Piscinas puede ser controlada manualmente.

Si no aparecen líneas negras, usted tiene que acercarse a la unidad de alimentación de energía

Medidor del nivel de la Batería -

Cuando el icono parpadea, cambie las pilas

Indicador Manual de control

Cuando parpadea, usted está en el modo Manual de Control de Dirección

Iconos del Ciclo de Limpieza

Iconos del Cronómetro de Retraso

Iconos del Modo de Limpieza

Botón ON/OFF

Botón Selector Automático/Manual

Botón Set/OK

Flechas de Control de Dirección

Modo Manual de Control de Dirección

1. Presione el botón ON/OFF una vez -La unidad de control remoto iniciará en el modo Manual de Control de Dirección2. Para controlar manualmente la dirección del limpador, use las flechas de control de dirección (ver a la derecha)

Flechas de Control de Dirección

Salir del Modo Manual de Control de Dirección y configurar el Modo Automático

	Botón de Selección Manual/Automático	1. Para salir del modo Manual de Control de Dirección, presione el botón de Selección Manual/Automático apenas UNA VEZ2. La pantalla digital se iluminará y tres líneas de iconos de función apareceran en el modo predeterminado
	Flechas de Control de Dirección	1. Para modificar los parámetros presione las flechas para arriba y para abajo. Para elegir la configuración de los parámetros, use las flechas de la derecha o de la izquierda2. Cuando llegar a la función deseada, presione el botón Set/OK		Botón Set/OK

Primero presione el botón de selección Manual/Automático, después configure según la tabla siguiente:

Indicador del Ciclo de LimpiezaDetermina el tiempo del ciclo de limpieza.La unidad de control remoto permite que usted elija entre las siguientes opciones.	RápidoCiclo de 2 horas	Eficiente (Configuración predeterminada)Ciclo de 3 horas para uso diario	ExtraCiclo de 4 horas
Indicador del Tiempo de RetrasoDetermina cuando el limpiador de piscina empieza a operar.Un retraso permite que la suciedad se establezca en el fondo de la piscina.	Inicio Inmediato (Configuración predeterminada)	Retraso de Una Hora	Retraso de Dos Horas
Indicador de la Acción de LimpiezaPermite que usted elija entre las siguientes opciones.	StandardLimpieza de piso y pared.(Configuración predeterminada)	Ultra-limpioMás succión y movimiento más lento.(piso y pared)	Solamente el PisoLimpia solamente el piso y los rincones.	Solamente las ParedesLimpia solamente las paredes y la línea de agua.

Nota:

• Pasados 2 minutos, si ninguno de los botones fue presionado, la unidad de control remoto se cierra y el Limpiador de Piscina continuará operando en la configuración anterior.
• Cuando las opciones "Ultra-Limpio" y "Solamente Paredes" concluyen sus ciclos, la Limpiador de Piscina retornará a la configuración preestablecida.

DE

Dolphin Classic 5 / Top 5

Roboter - Poolreinger

Bedienungsanleitung

Inhalt

Profundidade mínimo: 0,80 m/ 2,6 ft

Profundidade máximo: 5,00 m/ 16,4 ft

3. AVISOS E PRECAUÇÕES

3.1 Avisos

4. PEÇAS DO ASPIRADOR DE PISCINA

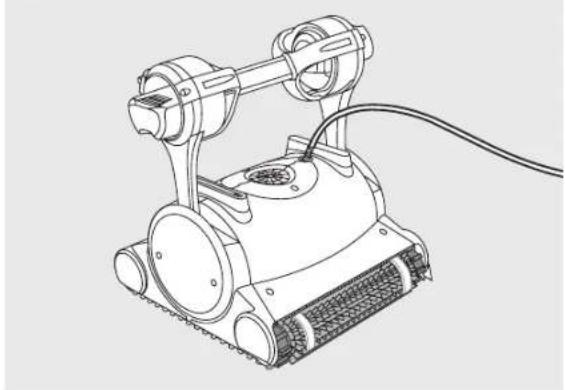

▶Aspirador de piscina robótico modelo Classic 5
