TLG03201U - Robinet TOTO - Notice d'utilisation et mode d'emploi gratuit

Marque	TOTO
Modèle	TLG03201U
Type de produit	Robinet à large écartement
Nombre de poignées	2
Type de montage	3 trous, large écartement
Pression de fonctionnement minimale	20 psi (138 kPa) dynamique
Pression de fonctionnement maximale	80 psi (551 kPa) statique
Température ambiante	0 à 40 °C (32 à 104 °F)
Humidité maximale	90 % HR
Débit maximal	1,2 gallon/min (4,5 L/min)
Raccordement d'alimentation	NPSM 1/2"
Matériau	Laiton chromé
Finition	Chrome
Drain inclus	Oui
Pièces incluses	Assemblage du robinet, tige de levage du drain, 2 assemblages de vanne, 2 assemblages de poignée, clé d'aérateur, assemblage du drain, clé hexagonale (2 mm)
Garantie	3 ans pour l'acheteur original
Entretien	Savon doux, eau tiède, chiffon doux. Éviter nettoyants abrasifs, laine d'acier, produits chimiques agressifs
Sécurité	Ne pas utiliser en dessous de 0 °C (32 °F)
Alimentation	Eau froide et chaude
Instructions d'installation incluses	Oui

FOIRE AUX QUESTIONS - TLG03201U TOTO

Quelle est la pression d'eau requise pour le robinet TOTO TLG03201U ?

La pression d'eau doit être comprise entre 20 psi (138 kPa) dynamique et 80 psi (551 kPa) statique.

Comment installer le robinet TOTO TLG03201U ?

Suivez les étapes du manuel : vissez les écrous de montage sur les vannes, passez les tuyaux d'alimentation, fixez le robinet avec l'écrou de montage, raccordez les tuyaux aux vannes, installez les poignées, puis montez le drain et le bras de pivot. Veillez à respecter les indications de serrage manuel.

Comment nettoyer le robinet sans l'endommager ?

Utilisez un savon doux et de l'eau tiède, rincez abondamment et séchez avec un chiffon propre et doux. Évitez les nettoyants abrasifs, la laine d'acier ou les produits chimiques agressifs.

Quelle est la garantie du robinet TOTO TLG03201U ?

Le robinet est garanti 3 ans à partir de la date d'achat pour l'acheteur original, couvrant les défauts de matériaux et de fabrication. La garantie est valable en Amérique du Nord, Centrale et du Sud.

Que faire si la poignée n'est pas alignée correctement ?

Déposez la poignée de la vanne et réinstallez-la une (1) encoche au-dessus. Un réglage fin peut être effectué en tournant légèrement la vanne depuis le dessous de la surface installée.

Comment remplacer le drain du robinet ?

Déposez la ventouse, la bride et le joint en desserrant la bride. Insérez le nouveau corps de drain par le bas du lavabo, serrez la bride par le haut, puis réinsérez la ventouse et le bras de pivot. Serrez l'écrou sous le lavabo sans excès.

Le robinet peut-il être utilisé en extérieur par temps froid ?

Non, le robinet ne doit pas être utilisé à une température ambiante inférieure à 32 °F (0 °C).

Quels outils sont nécessaires pour l'installation ?

Les outils nécessaires sont une clé réglable et un tournevis. Les pièces fournies incluent une clé d'aérateur et une clé hexagonale de 2 mm.

Comment ajuster le débit d'eau ?

Le débit est réglé par les poignées. Si le débit est insuffisant, vérifiez que les tuyaux ne sont pas pincés. Le débit maximum est de 1,2 gallon/min (4,5 L/min).

Où trouver les pièces de rechange pour le robinet TOTO TLG03201U ?

Contactez un distributeur TOTO ou le service client au [phone] ou [phone]. Vous pouvez aussi consulter le site www.totousa.com.

MODE D'EMPLOI TLG03201U TOTO

Manuel d'installation et d'utilisation

Robinet à Large Écartement

Fenda Ampliada

Merci d'avoir choisi TOTO!......16	Outillage Nécessaires......17
Avertissements......16	Caractéristiques......17
Avant l'installation......16	Procédure D'Installation......18
Nettoyage......16	Garantie......22
Pièces incluses......17	Robinetterie Brutes......30

MERCI D'AVOIR CHOISI TOTO!

La mission de TOTO est de fournir au monde des modes de vie sains, hygiéniques et plus confortables. Nous concevons chaque produit avec l'équilibre entre la forme et la fonction comme principe directeur. Félicitations pour votre choix.

AVERTISSEMENTS

Pour un fonctionnement sûr du robinet, veuillez observer ce qui suit:

■ Pression de fonctionnement:
Pression minimum .... 20 psi (138 kPa), dynamique
Pression maximum 80 psi (551 kPa), statique
■ Ne pas utiliser le produit à une température ambiante inférieure à 32° F (0° C)

AVANT L'INSTALLATION

■ Respectez tous les codes de plomberie locaux.
Avant d'installer le robinet, assurez-vous de bien rincer les tuyaux d'alimentation de la saleté et des débris.
■ Assurez-vous que l'alimentation en eau est coupée à la vanne d'arrêt.
■ Lisez attentivement ces instructions pour assurer une installation correcte.
■ TOTO se réserve le droit de mettre à jour la conception du produit sans préavis.

NETTOYAGE

Votre nouveau robinet est conçu pour des années de performance sans problème. Gardez l'aspect neuf en le nettoyant périodiquement avec un savon doux, en le rinçant abondamment à l'eau tiède et en le séchant avec un chiffon propre et doux. N'utilisez pas de nettoyants abrasifs, de laine d'acier ou de produits chimiques agressifs, car cela ternirait la finition. Le non-respect de ces instructions peut annuler votre garantie.

PIÈCES INCLUDES

Assurez-vous d'avoir les pièces indiquées ci-dessous:

Assemblage du Robinet

Tige de Levage du Drain

Assemblage de la Vanne (2x)

Assemblage de la Poignée (2x)

Clé de l'aérateur

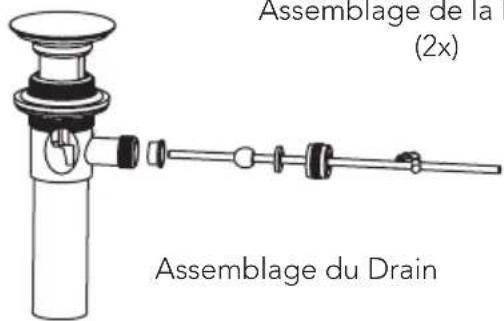

Assemblage de la (2x) Assemblage du Drain

Clé hexagonale (2 mm)

OUTILLAGE NÉCESSAIRE

Clé réglable

Pression d'alimentation en eau	Minimum requis: 20 psi (138 kPa) (écoulement)
	Maximum autorisé: 80 psi (551 kPa)
Raccordement d'alimentation en eau	NPSM 1/2
Température ambiante 32~104°F (0~40°C)
Humidité Max. 90% RH
Débit Maximum 1.2	gallon/min (4.5 L/min)

PROCÉDURE D'INSTALLATION

Vannes

1. Vissez l'écrou de montage au bas de la vanne. Placez une rondelle et un joint d'étanchéité, comme illustré.

REMARQUE : la vanne d'eau chaude a une marque rouge sur le côté du corps.

1. Faites passer la vanne à travers le trou d'installation. Insérez le joint d'étanchéité et fixez le collier sur le corps de vanne jusqu'à ce qu'il s'arrête.

2. Fixez la vanne en vissant l'écrou de montage sur la vanne jusqu'à ce qu'il soit serré à la main. Serrez également les vis de retenue pour la fixer.

Ne serrez pas excessivement!

1. Répétez les étapes 1 à 3 pour la vanne restante.

REMARQUE : Les tuyaux raccordant les admissions de vanne aux conduites d'alimentation en eau ne sont pas inclus.

Robinet

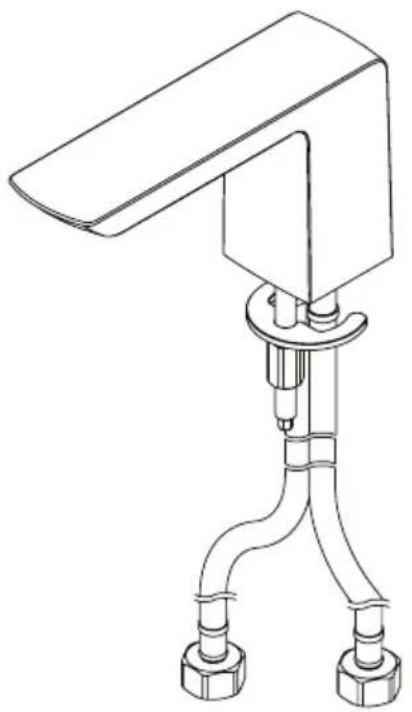

1. Passez les tuyaux d'alimentation et le goujon de montage par le trou de montage jusqu'à ce que le robinet soit en place.

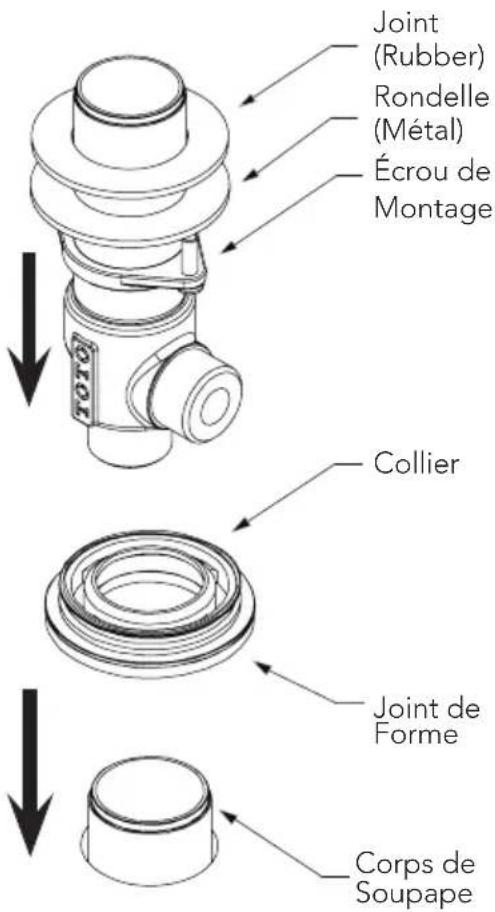

Joint (Rubber) Rondelle (Métal) Écrou de Montage Collier Joint de Forme Corps de Soupape

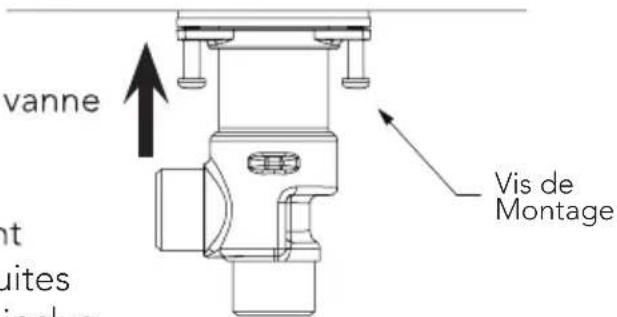

vanne ↑ nt uites inclus Vis de Montage

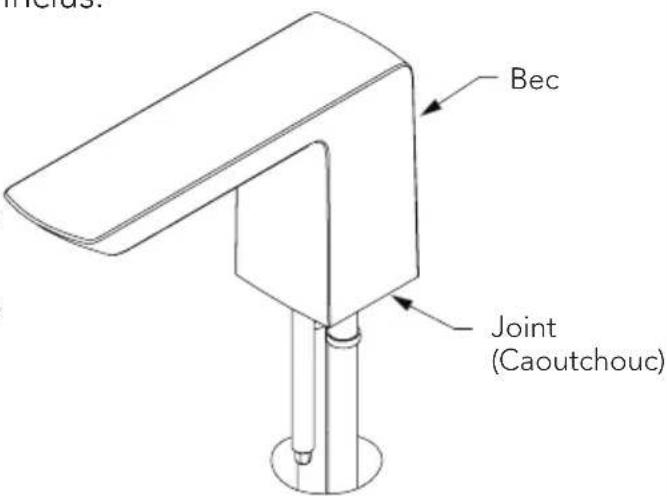

Bec Joint (Caoutchouc)

PROCÉDURE D'INSTALLATION

1. Orientez le robinet selon le besoin. Du dessous de la surface de montage, placez le joint d'étanchéité et la rondelle en forme de croissant sur le goujon de montage, comme illustré.

Serrez l'écrou de montage sur le goujon pour fixer le robinet.

Serrez avec la clé selon le besoin.

1. Raccordez chaque tuyau à l'orifice latéral de chaque vanne. Serrez avec la clé.

REMARQUE : S'il est nécessaire d'envelopper le ou les tuyaux dans une boucle, faites attention à ne pas pincer le tuyau sur aucun point, car cela pourrait limiter le débit.

Poignées

1. Orientez l'assemblage de la poignée et abaissez-le sur la partie exposée de la vanne jusqu'à ce qu'elle soit engagée. Fixer l'écusson de la poignée au collier avec la vis de réglage fournie. Répétez l'opération pour l'autre assemblage de la poignée.

REMARQUE : Si les poignées ne sont pas exactement alignées comme souhaité, déposez la poignée de la vanne et réinstallez une (1) encoche au-dessus (sur la vanne). Un réglage précis peut être effectué en tournant légèrement la vanne du dessous de la surface installée.

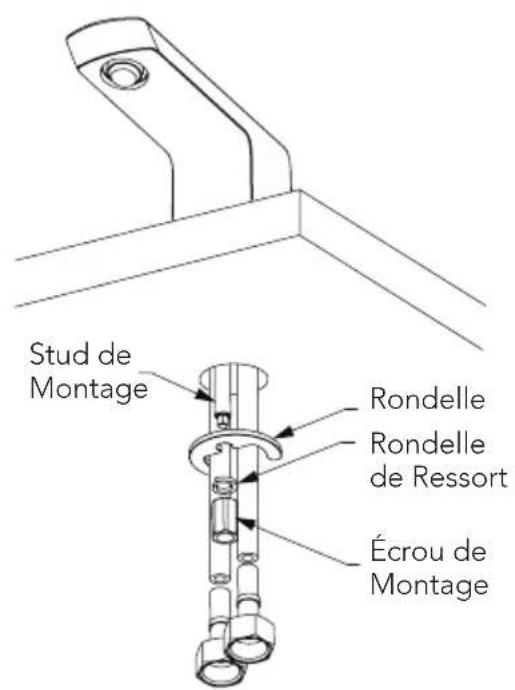

Stud de Montage Rondelle Rondelle de Ressort Écrou de Montage

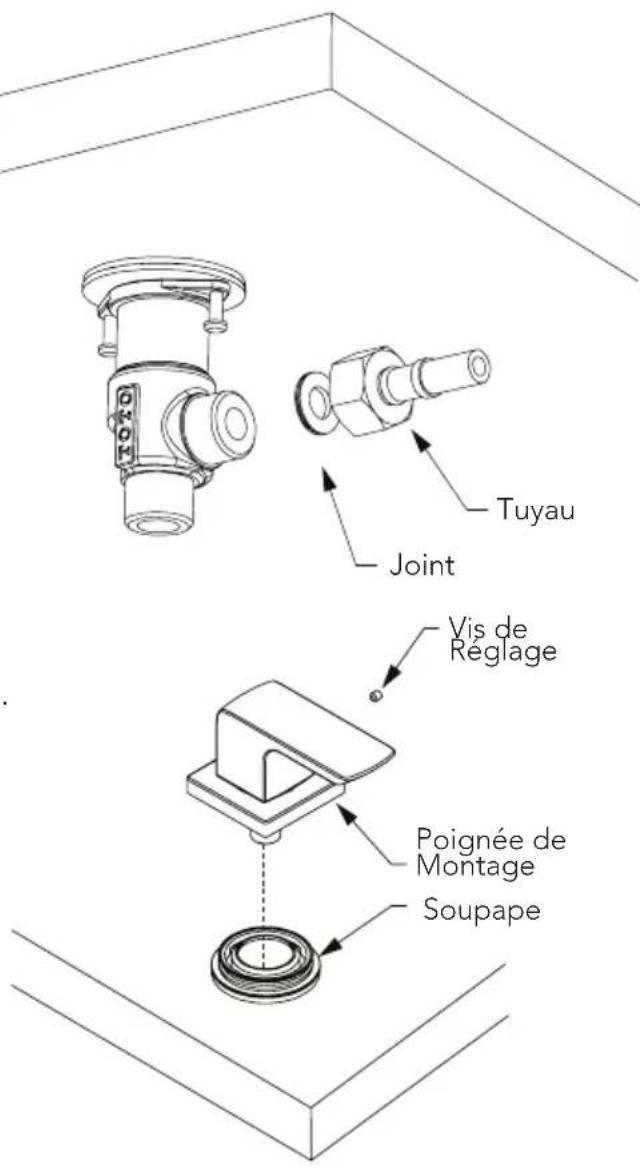

Tuyau Joint Vis de Réglage Poignée de Montage Soupape

PROCÉDURE D'INSTALLATION

1. Insérez la tige de levage du drain à travers l'ouverture du robinet.

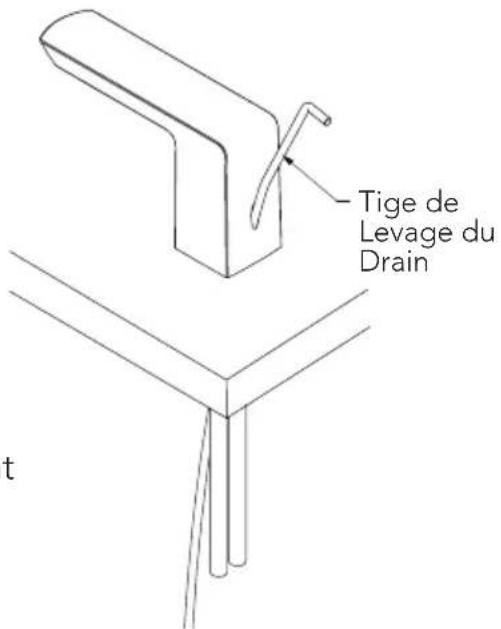

Tige de Levage du Drain t

Drain

1. Déposez la ventouse, la bride et le joint d'étanchéité de l'assemblage du drain en desserrant la bride et en tirant ces pièces hors du drain.

Insérez le corps du drain à travers le trou du drain à partir du bas du lavabo. Si nécessaire, tournez l'écrou et appuyez sur la rondelle et le joint d'étanchéité (épais) pour créer un jeu.

Tout en maintenant le corps du drain en place, serrez la bride sur le corps du drain à partir du haut.

Assurez-vous que le joint d'étanchéité (plat) est entre la bride et le lavabo, comme illustré.

Une fois que la bride a été entièrement insérée, tournez l'écrou sous le lavabo jusqu'à obtenir une bonne étanchéité.

Ne serrez pas excessivement!

Réinsérez la ventouse si nécessaire.

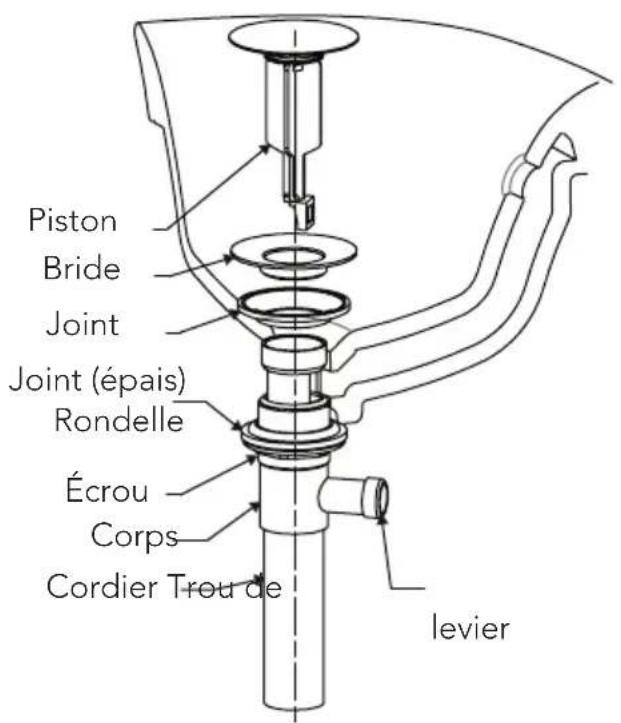

Piston Bride Joint Joint (épais) Rondelle Écrou Corps Cordier Trou de levier

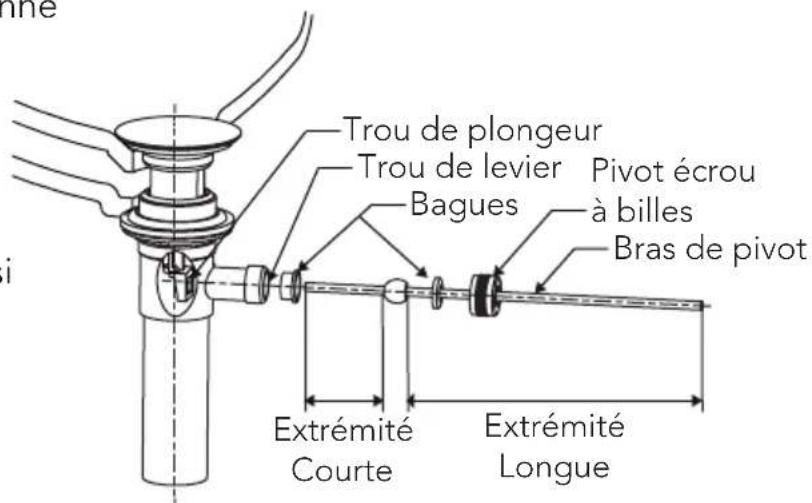

Trou de plongeur Trou de levier Pivot écrou Bagues à billes Bras de pivot Extrémité Courte Extrémité Longue

PROCÉDURE D'INSTALLATION

1. Préparez le bras de pivot en plaçant une bague sur chaque côté de l'écrou à rotule, comme illustré. Insérez l'extrémité courte de la tige dans le corps du drain et à travers l'œillet situé sur la ventouse.

Serrez l'écrou à rotule pour le fixer.

Insérez la tige de relevage de drain et le bras pivotant dans la pièce de raccordement de la tige de levage de vidange.

Serrez les deux tiges avec un tournevis.

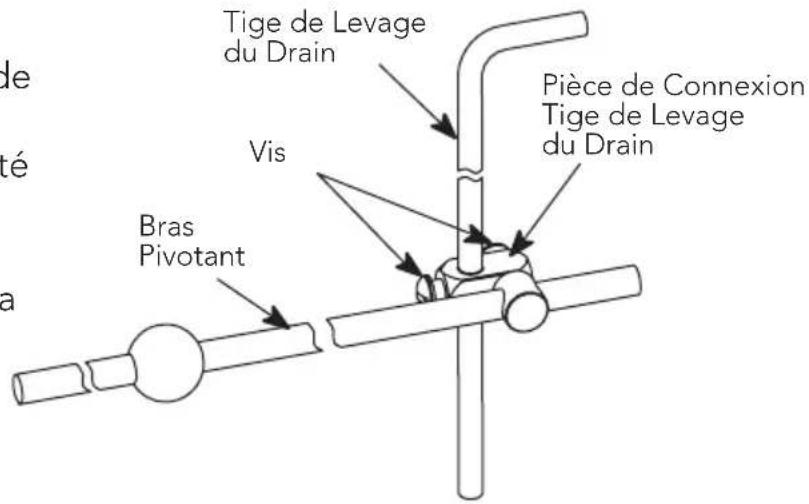

Tige de Levage du Drain Vis Bras Pivotant Pièce de Connexion Tige de Levage du Drain

GARANTIE

1. TOTO garantit que ses robinets de chasse électroniques, robinets et distributeurs de savon (« produit ») sont exempts de défauts de matériaux et de fabrication pendant l'utilisation normale lorsqu'il sont correctement installés et entretenus, pour une durée de trois (3) ans à partir de la date d'achat. Cette garantie limitée est seulement offerte à l'ACHETEUR ORIGINAL du produit et n'est pas transférable à un tiers, y compris mais non de façon limitative tout acheteur ou propriétaire ultérieur du produit. Cette garantie s'applique uniquement aux produits de TOTO achetés et installés en Amérique du Nord, Centrale et du Sud.

2. Les obligations de TOTO en vertu de cette garantie sont limitées à la réparation, au remplacement ou à l'ajustement approprié, à la discrétion de TOTO, du produit ou des pièces défectueuses pendant l'utilisation normale, à condition qu'un tel produit soit correctement installé, utilisé et entretenu selon les instructions. TOTO se réserve le droit d'effectuer toute inspection jugée nécessaire dans le but de déterminer la cause du défaut. TOTO ne facturera pas la main-d'oeuvre ou les pièces relatives à des réparations ou remplacements sous garantie. TOTO n'est pas responsable du coût du retrait, du retour et/ou de la réinstallation du produit.

3. Cette garantie ne s'applique pas aux éléments suivants :

a. Dommage ou perte résultant d'une catastrophe naturelle comme un incendie, un tremblement de terre, une inondation, la foudre, un orage électrique, etc.
b. Dommage ou perte résultant de tout accident, de toute utilisation non raisonnable, incorrecte, abusive ou négligente, ou de soins, de nettoyage ou d'entretien inappropriés du produit.
c. Dommage ou perte résultant des sédiments ou des corps étrangers présents dans un système de savon liquide.
d. Dommage ou perte résultant de l'installation inappropriée ou de l'installation du produit dans un environnement rude et/ou dangereux, ou le retrait, la réparation ou la modification inapproprié(e) du produit.
e. Dommage ou perte résultant de surtensions électriques, de la foudre ou d'autres actes qui ne constituent pas la faute de TOTO ou que le produit n'est pas conçu pour tolérer.
f. Dommage ou perte résultant de l'usure normale et habituelle, comme la réduction de la brillance, les rayures ou la décoloration au fil du temps dues à l'usure, les pratiques de nettoyage ou l'eau ou les conditions atmosphériques, y compris mais non de façon limitative, l'utilisation de javellisant, d'alcalis, de nettoyants acides, de nettoyants secs (en poudre) ou de tout autre nettoyant abrasif, ou l'utilisation de brosses en nylon ou en métal.

1. Pour que cette garantie limitée soit valide, une preuve d'achat est nécessaire. TOTO vous encourageenregistrer la garantie à l'achat pour créer une trace de la propriété du produit à http://www.totousa.com. L'enregistrement du produit est complètement volontaire et le défaut d'enregistrement ne diminuera envos droits de garantie limitée.

2. CETTE GARANTIE VOUS DONNE DES DROITS LÉGAUX SPÉCIFIQUES. VOUS POURRIEZ AVOIR D'AUTRES DROITS VARIANT D'UN ÉTAT À L'AUTRE, D'UNE PROVINCE À L'AUTRE OU D'UN PAYS À L'AUTRE.

3. Pour obtenir une réparation sous garantie, vous devez emmener le produit ou le faire livrer en port payé à un centre de service TOTO avec une preuve d'achat (reçu d'achat original) et une lettre expliquant le problème, ou contacter un distributeur de TOTO ou un prestataire de service pour les produits, ou écrire directement à TOTO U.S.A., INC., 1155 Southern Road, Morrow, GA 30260 ou appeller [phone] ou [phone], si vous vous trouvez hors des États-Unis. S'il est impossible de retourner le produit à TOTO en raison de sa taille ou de la nature du défaut, la réception par TOTO d'un avis écrit du défaut accompagné de la preuve d'achat (reçu d'achat original) constitue la livraison. En pareil cas, TOTO pourrait choisir de réparer le produit sur le lieu où se trouve l'acheteur ou de payer le transport du produit vers un centre de service.

CETTE GARANTIE ÉCRITE CONSTITUE LA SEULE GARANTIE OFFERTE PAR TOTO. TOUTE RÉPARATION, TOUT REMPLACEMENT OU TOUT AUTRE AJUSTEMENT NÉCESSAIRE COUVERT PAR CETTE GARANTIE SERA LA SOLUTION EXCLUSIVE À LA DISPOSITION DE L'ACHETEUR ORIGINAL. TOTO N'EST PAS RESPONSABLE DE LA PERTE DU PRODUIT OU D'AUTRES DÉPENSES OU DOMMAGES ACCIDENTELS, PARTICULIERS OU CONSÉCUTIFS OCCASIONNÉS PAR L'ACHETEUR ORIGINAL, OU DE LA MAIN-D'OEUVRE OU DES AUTRES FRAIS DUS À L'INSTALLATION OU AU RETRAIT, OU DES FRAIS DE RÉPARATION PAR DES TIERS, OU DE TOUTE AUTRE DÉPENSE QUI N'EST PAS EXPRESSÉMENT MENTIONNÉE CI-DESSUS. EN AUCUNE CIRCONSTANCE LA RESPONSABILITÉ DE TOTO NE SERA SUPÉRIEURE AU PRIX D'ACHAT DU PRODUIT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS CELLE DE VALEUR MARCHANDE OU D'ADAPTATION À UN USAGE OU UN EMPLOI PARTICULIER, EST EXPRESSÉMENT EXCLUE. CERTAINS ÉTATS N'AUTORISENT PAS DE LIMITATIONS SUR LA DURÉE DE LA GARANTIE IMPLICITE OU L'EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU CONSÉCUTIFS; IL EST DONC POSSIBLE QUE LA LIMITATION ET L'EXCLUSION SUSMENTIONNÉES NE S'APPLIQUENT PAS À VOUS.
