Type de produit	Robinet de lavabo à une manette
Marque	TOTO
Modèle	GS TLG03308U
Pression de fonctionnement (dynamique)	20 - 80 psi (138 - 551 kPa)
Température ambiante minimale	0°C (32°F)
Alimentation en eau	Eau chaude (marquée rouge) et eau froide
Type de bec	Bec orientable (non précisé)
Matériau principal	Laiton chromé (estimation)
Finition	Chromée (estimation)
Type de drain	Drain à tige de levage (modèles GO/GR/GS et LF)
Pièces incluses	Corps de bec, tige de levage, assemblage drain, clé d'aérateur, matériel de montage, tuyaux d'alimentation
Outillage nécessaire	Clé, tournevis
Nettoyage recommandé	Savon doux, rinçage eau tiède, séchage avec chiffon doux
Nettoyants à éviter	Nettoyants abrasifs, laine d'acier, produits chimiques agressifs
Garantie limitée	3 ans à compter de la date d'achat (acheteur original, Amérique du Nord/Centrale/Sud)
Réparabilité	Pièces disponibles via TOTO, réparation sous garantie au choix de TOTO

FOIRE AUX QUESTIONS - GS TLG03308U TOTO

Comment installer le robinet TOTO GS TLG03308U ?

L'installation nécessite de couper l'arrivée d'eau, de placer les joints sous le robinet, de passer les tuyaux et goujons dans les trous du lavabo, puis de fixer avec les écrous de montage. Connectez ensuite les tuyaux aux conduites (rouge pour eau chaude) et installez le drain selon les instructions fournies.

Quelle pression d'eau est requise pour ce robinet ?

La pression dynamique minimale est de 20 psi (138 kPa) et la pression statique maximale est de 80 psi (551 kPa).

Comment nettoyer le robinet sans l'endommager ?

Utilisez un savon doux, rincez à l'eau tiède et séchez avec un chiffon propre et doux. Évitez les nettoyants abrasifs, la laine d'acier ou les produits chimiques agressifs qui terniraient la finition.

Que faire si le robinet fuit après installation ?

Vérifiez d'abord que tous les raccords sont bien serrés. Assurez-vous que les joints d'étanchéité sont en place et que l'écrou de montage est correctement serré. Si la fuite persiste, contactez le service client TOTO.

Comment ajuster le mécanisme du drain ?

Pour le drain GO/GR/GS, insérez la tige de levage dans la pièce de raccordement et serrez la vis. Pour le drain LF, faites glisser la tige de raccord sur la tige de levage, fixez-la avec la pince à ressort et serrez la vis de serrage.

Puis-je utiliser des nettoyants abrasifs sur le robinet ?

Non, les nettoyants abrasifs, la laine d'acier ou les produits chimiques agressifs terniraient la finition et peuvent annuler la garantie. Utilisez uniquement un savon doux.

Quelle est la durée de la garantie pour ce robinet ?

TOTO offre une garantie limitée de 3 ans à compter de la date d'achat, pour l'acheteur original, couvrant les défauts de matériaux et de fabrication.

Comment obtenir une réparation sous garantie ?

Contactez TOTO USA au [phone] ou [phone], ou écrivez à TOTO U.S.A., Inc., 1155 Southern Road, Morrow, GA 30260. Fournissez une preuve d'achat et une description du problème.

Les pièces de rechange sont-elles disponibles pour ce modèle ?

Oui, les pièces détachées sont disponibles auprès de TOTO. Contactez le service client ou un distributeur agréé pour commander des pièces comme la tige de levage, l'assemblage du drain, etc.

Comment connecter les tuyaux d'alimentation en eau ?

Connectez le tuyau marqué d'une bande rouge à l'alimentation en eau chaude et l'autre tuyau à l'eau froide. Serrez avec une clé, mais sans forcer.

MODE D'EMPLOI GS TLG03308U TOTO

Manuel d'installation et d'utilisation

Robinet de Lavabo à une Manette

Faucet de Alça Única com Balcão de Banheiro

TABLE DES MATIÈRES
Merci d'avoir choisi TOTO!......14	OutillageNécessaires......15
Avertissements......14	Caractéristiques......15
Avant l'installation......14	Procédure D'Installation......16
Nettoyage......14	Garantie......19
Pièces incluses......15	Dimensions Brutes......26
MERCI D'AVOIR CHOISI TOTO!
La mission de TOTO est de fournir au monde des modes de vie sains, hygiéniques et plus confortables. Nous concevons chaque produit avec l'équilibre entre la forme et la fonction comme principe directeur. Félicitations pour votre choix.
AVERTISSEMENTS
Pour un fonctionnement sûr du robinet, veuillez observer ce qui suit:■ Pression de fonctionnement:Pression minimum ...... 20 psi (138 kPa), dynamiquePression maximum ...... 80 psi (551 kPa), statique■ Ne pas utiliser le produit à une température ambiante inférieure à 32° F (0°C)
AVANT L'INSTALLATION
■ Respectez tous les codes de plomberie locaux.■ Avant d'installer le robinet, assurez-vous de bien rincer les tuyaux d'alimentation de la saleté et des débris.■ Assurez-vous que l'alimentation en eau est coupée à la vanne d'arrêt.■ Lisez attentivement ces instructions pour assurer une installation correcte.■ TOTO se réserve le droit de mettre à jour la conception du produit sans préavis.
NETTOYAGE
Votre nouveau robinet est conçu pour des années de performance sans problème. Gardez l'aspect neuf en le nettoyant périodiquement avec un savon doux, en le rinçant abondamment à l'eau tiède et en le séchant avec un chiffon propre et doux. N'utilisez pas de nettoyants abrasifs, de laine d'acier ou de produits chimiques agressifs, car cela ternirait la finition. Le non-respect de ces instructions peut annuler votre garantie.

PIÈCES INCLUDES

Assurez-vous d'avoir les pièces indiquées ci-dessous :

Tige de Levage du Drain*

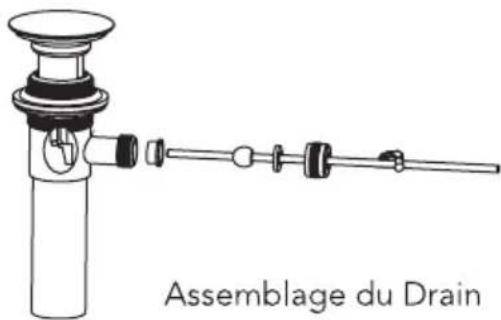

Assemblage du Drain LF

Clé de l'aérateur

Matériel de Montage de Bec

Assemblage du Drain GO GR GS

OUTILLAGE NÉCESSAIRE

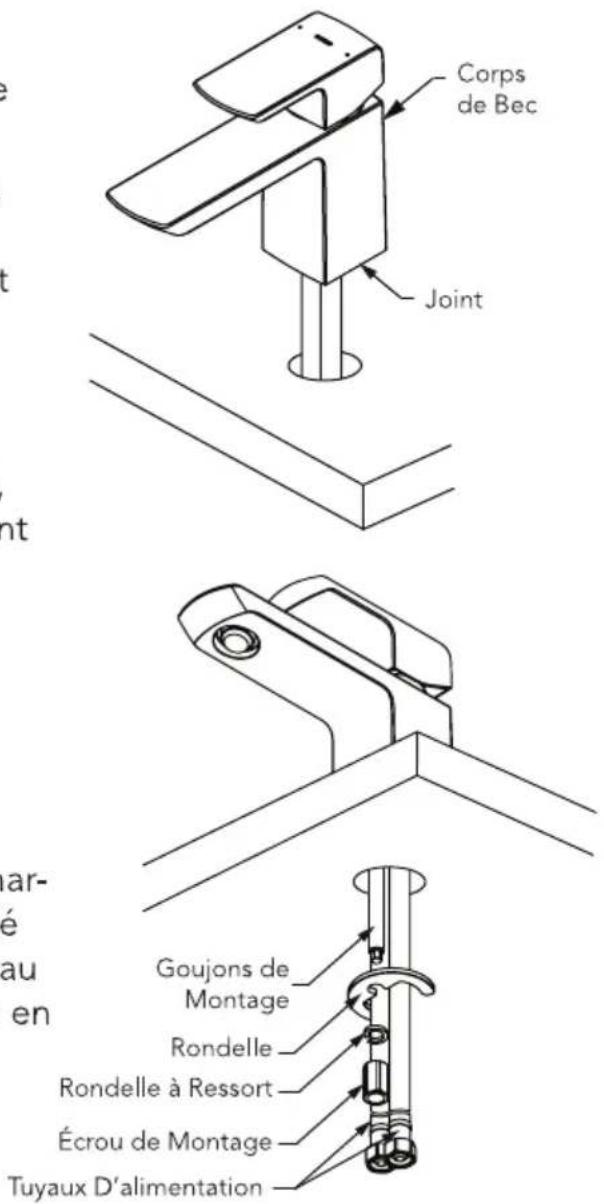

1. Placez les joints d'étanchéité sous le robinet.

Passez les tuyaux d'alimentation et les goujons de montage par les trous de montage jusqu'à ce que le robinet soit en place.

1. Orientez le robinet selon le besoin. Du dessous de la surface de montage, placez la rondelle en forme de croissant sur les goujons de montage, comme illustré.

Serrez les écrous de montage sur les goujons pour fixer le robinet.

Serrez avec la clé selon le besoin.

Connectez les tuyaux aux conduites d'alimentation. Le tuyau de gauche (marqué par une bande rouge) est raccordé à l'alimentation en eau chaude. Le tuyau de droite est raccordé à l'alimentation en eau froide.

Serrez avec la clé selon le besoin.

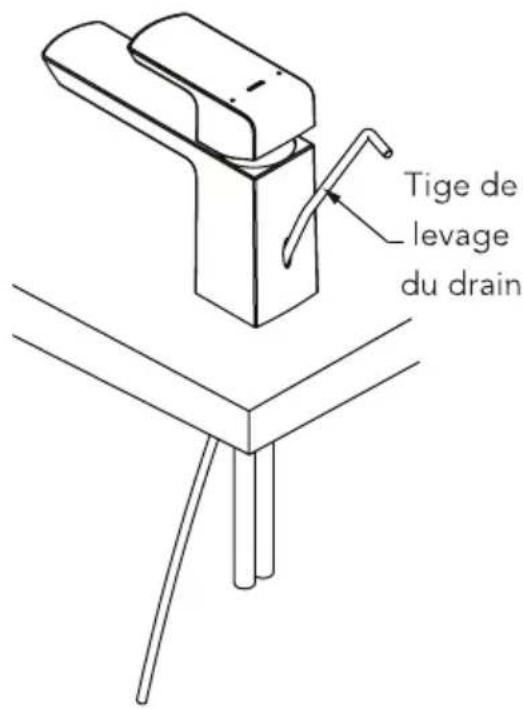

1. Insérez la tige de levage du drain à travers l'ouverture à l'arrière du robinet.

PROCÉDURE D'INSTALLATION

Drain

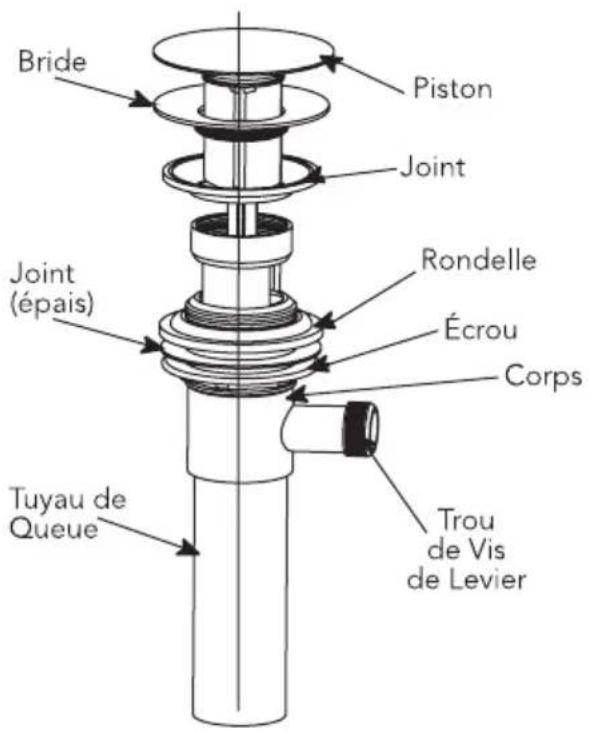

1. Déposez la ventouse, la bride et le joint d'étanchéité de l'assemblage du drain en desserrant la bride et en tirant ces pièces hors du drain.

Insérez le corps du drain à travers le trou du drain à partir du bas du lavabo. Si nécessaire, tournez l'écrou et appuyez sur la rondelle et le joint d'étanchéité (épais) pour créer un jeu.

Tout en maintenant le corps du drain en place, serrez la bride sur le corps du drain à partir du haut. Assurez-vous que le joint d'étanchéité est entre la bride et le lavabo, comme illustré. Une fois que la bride a été entièrement insérée, tournez l'écrou sous le lavabo jusqu'à obtenir une bonne étanchéité. NE serrez PAS excessivement!

Réinsérez la ventouse si nécessaire.

PROCÉDURE D'INSTALLATION

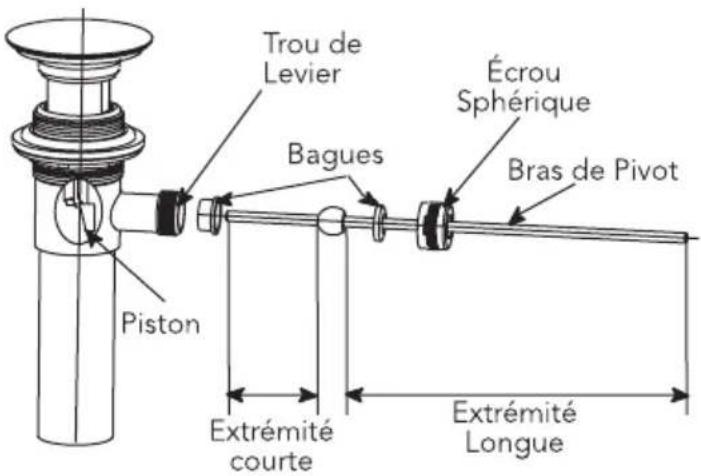

1. Préparez le bras de pivot en plaçant une bague sur chaque côté de l'écrou à rotule, comme illustré. Insérez l'extrémité courte de la tige dans le corps du drain et à travers l'œillet situé sur la ventouse.

Serrez l'écrou à rotule pour le fixer.

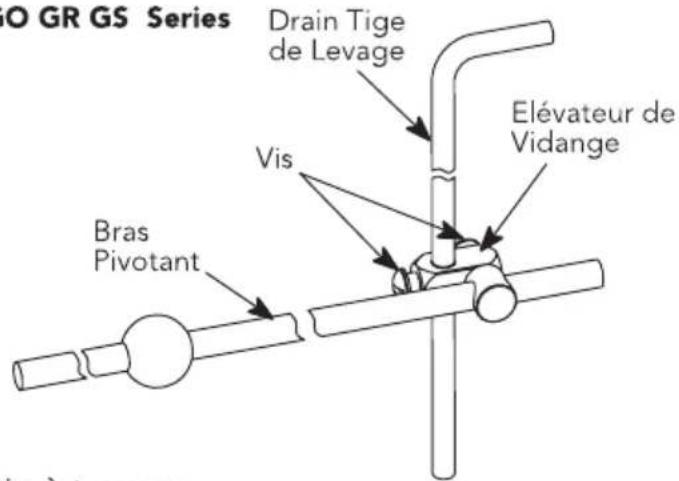

Pour les drains du modèle GO-GR-GS

Insérez la tige de levage du drain et le bras de pivot dans la pièce de raccordement de la tige de levage du drain.

Serrez les deux tiges avec un tournevis.

GO GR GS Series

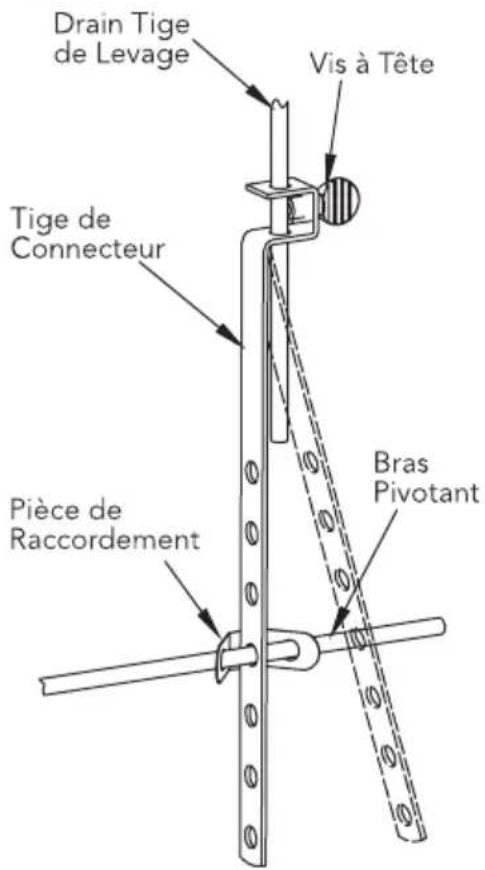

Pour les drains du modèle LF

Insérez la tige de levage du drain à travers les deux (2) trous dans l'extrémité carrée de la tige de raccord.

Faites glisser la tige de raccord sur la tige de levage du drain dans un emplacement adéquat, de sorte que le bras de pivot puisse passer à travers l'un des trous de montage, comme illustré.

Fixez la tige de raccord sur le bras de pivot en utilisant la pince à ressort. Une extrémité de la pince à ressort devra être sur le bras de pivot avant que la tige de raccord soit assemblée.

Serrez la vis de serrage dans la tige de raccord pour la fixer sur la tige de levage du drain.

Effectuez des essais pour vous assurer que tous les raccords fonctionnent correctement et qu'il n'y a pas de fuite. Ajustez si nécessaire.

LF Series

GARANTIE

1. TOTO garantit que ses robinets de chasse électroniques, robinets et distributeurs de savon (« produit ») sont exempts de défauts de matériaux et de fabrication pendant l'utilisation normale lorsqu'il sont correctement installés et entretenus, pour une durée de trois (3) ans à partir de la date d'achat. Cette garantie limitée est seulement offerte à l'ACHETEUR ORIGINAL du produit et n'est pas transférable à un tiers, y compris mais non de façon limitative tout acheteur ou propriétaire ultérieur du produit. Cette garantie s'applique uniquement aux produits de TOTO achetés et installés en Amérique du Nord, Centrale et du Sud.

2. Les obligations de TOTO en vertu de cette garantie sont limitées à la réparation, au remplacement ou à l'ajustement approprié, à la discrétion de TOTO, du produit ou des pièces défectueuses pendant l'utilisation normale, à condition qu'un tel produit soit correctement installé, utilisé et entretenu selon les instructions. TOTO se réserve le droit d'effectuer toute inspection jugée nécessaire dans le but de déterminer la cause du défaut. TOTO ne facturera pas la main-d'oeuvre ou les pièces relatives à des réparations ou remplacements sous garantie. TOTO n'est pas responsable du coût du retrait, du retour et/ou de la réinstallation du produit.

3. Cette garantie ne s'applique pas aux éléments suivants :

a. Dommage ou perte résultant d'une catastrophe naturelle comme un incendie, un tremblement de terre, une inondation, la foudre, un orage électrique, etc.
b. Dommage ou perte résultant de tout accident, de toute utilisation non raisonnable, incorrecte, abusive ou négligente, ou de soins, de nettoyage ou d'entretien inappropriés du produit.
c. Dommage ou perte résultant des sédiments ou des corps étrangers présents dans un système de savon liquide.
d. Dommage ou perte résultant de l'installation inappropriée ou de l'installation du produit dans un environnement rude et/ou dangereux, ou le retrait, la réparation ou la modification inapproprié(e) du produit.
e. Dommage ou perte résultant de surtensions électriques, de la foudre ou d'autres actes qui ne constituent pas la faute de TOTO ou que le produit n'est pas conçu pour tolérer.
f. Dommage ou perte résultant de l'usure normale et habituelle, comme la réduction de la brillance, les rayures ou la décoloration au fil du temps dues à l'usure, les pratiques de nettoyage ou l'eau ou les conditions atmosphériques, y compris mais non de façon limitative, l'utilisation de javellisant, d'alcalis, de nettoyants acides, de nettoyants secs (en poudre) ou de tout autre nettoyant abrasif, ou l'utilisation de brosses en nylon ou en métal.

1. Pour que cette garantie limitée soit valide, une preuve d'achat est nécessaire. TOTO vous encourage enregistrer la garantie à l'achat pour créer une trace de la propriété du produit à http://www.totousa.com. L'enregistrement du produit est complètement volontaire et le défaut d'enregistrement ne diminuera envos droits de garantie limitée.
2. CETTE GARANTIE VOUS DONNE DES DROITS LÉGAUX SPÉCIFIQUES. VOUS POURRIEZ AVOIR D'AUTRES DROITS VARIANT D'UN ÉTAT À L'AUTRE, D'UNE PROVINCE À L'AUTRE OU D'UN PAYS À L'AUTRE.
3. Pour obtenir une réparation sous garantie, vous devez emmener le produit ou le faire livrer en port payé à un centre de service TOTO avec une preuve d'achat (reçu d'achat original) et une lettre expliquant le problème, ou contacter un distributeur de TOTO ou un prestataire de service pour les produits, ou écrire directement à TOTO U.S.A., INC., 1155 Southern Road, Morrow, GA 30260 ou appeller [phone] ou [phone], si vous vous trouvez hors des États-Unis. S'il est impossible de retourner le produit à TOTO en raison de sa taille ou de la nature du défaut, la réception par TOTO d'un avis écrit du défaut accompagné de la preuve d'achat (reçu d'achat original) constitue la livraison. En pareil cas, TOTO pourrait choisir de réparer le produit sur le lieu où se trouve l'acheteur ou de payer le transport du produit vers un centre de service.

CETTE GARANTIE ÉCRITE CONSTITUE LA SEULE GARANTIE OFFERTE PAR TOTO. TOUTE RÉPARATION, TOUT REMPLACEMENT OU TOUT AUTRE AJUSTEMENT NÉCESSAIRE COUVERT PAR CETTE GARANTIE SERA LA SOLUTION EXCLUSIVE À LA DISPOSITION DE L'ACHETEUR ORIGINAL. TOTO N'EST PAS RESPONSABLE DE LA PERTE DU PRODUIT OU D'AUTRES DÉPENSES OU DOMMAGES ACCIDENTELS, PARTICULIERS OU CONSÉCUTIFS OCCASIONNÉS PAR L'ACHETEUR ORIGINAL, OU DE LA MAIN-D'OEUVRE OU DES AUTRES FRAIS DUS À L'INSTALLATION OU AU RETRAIT, OU DES FRAIS DE RÉPARATION PAR DES TIERS, OU DE TOUTE AUTRE DÉPENSE QUI N'EST PAS EXPRESSÉMENT MENTIONNÉE CI-DESSUS. EN AUCUNE CIRCONSTANCE LA RESPONSABILITÉ DE TOTO NE SERA SUPÉRIEURE AU PRIX D'ACHAT DU PRODUIT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS CELLE DE VALEUR MARCHANDE OU D'ADAPTATION À UN USAGE OU UN EMPLOI PARTICULIER, EST EXPRESSEMENT EXCLUE. CERTAINS ÉTATS N'AUTORISENT PAS DE LIMITATIONS SUR LA DURÉE DE LA GARANTIE IMPLICITE OU L'EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU CONSÉCUTIFS; IL EST DONC POSSIBLE QUE LA LIMITATION ET L'EXCLUSION SUSMENTIONNÉES NE S'APPLIQUENT PAS À VOUS.
