Caractéristiques	Détails
Type de robinet	Robinet de lavabo
Matériau	Laiton chromé
Type de commande	Monocommande
Débit	5 L/min à 3 bars
Installation	À encastrer ou à poser
Dimensions	Hauteur : 150 mm, Longueur : 120 mm
Normes	Conforme aux normes NF et CE
Entretien	Nettoyage avec un chiffon doux, éviter les produits abrasifs
Garantie	5 ans
Sécurité	Équipé d'un système anti-brûlure
Accessoires inclus	Flexible de raccordement et joints

FOIRE AUX QUESTIONS - Vivian TB220DD1 TOTO

Comment installer le robinet TOTO Vivian TB220DD1 ?

Pour installer le robinet TOTO Vivian TB220DD1, commencez par couper l'eau. Fixez le robinet à l'évier en suivant le manuel d'installation fourni, en veillant à bien serrer les écrous. Raccordez les tuyaux d'eau chaude et froide et vérifiez les fuites en rétablissant l'eau.

Que faire si le robinet fuit ?

Si le robinet TOTO Vivian TB220DD1 fuit, vérifiez d'abord les connexions et serrez les écrous si nécessaire. Si la fuite persiste, il se peut que le joint soit usé et doive être remplacé.

Comment nettoyer le robinet ?

Pour nettoyer le robinet TOTO Vivian TB220DD1, utilisez un chiffon doux et de l'eau savonneuse. Évitez les produits abrasifs qui pourraient rayer la surface. Rincez bien et essuyez avec un chiffon sec.

Quelle est la garantie du robinet TOTO Vivian TB220DD1 ?

Le robinet TOTO Vivian TB220DD1 est généralement couvert par une garantie limitée de 5 ans. Veuillez consulter le manuel de garantie pour les détails spécifiques.

Comment régler la température de l'eau ?

Pour régler la température de l'eau sur le robinet TOTO Vivian TB220DD1, tournez le levier de manière à ajuster le mélange d'eau chaude et froide selon vos préférences.

Le robinet a-t-il un système de réduction de débit ?

Oui, le robinet TOTO Vivian TB220DD1 est équipé d'un système de réduction de débit pour économiser l'eau tout en maintenant une pression adéquate.

Où puis-je trouver des pièces de rechange pour le robinet ?

Les pièces de rechange pour le robinet TOTO Vivian TB220DD1 peuvent être commandées auprès de revendeurs agréés TOTO ou sur le site officiel de TOTO.

MODE D'EMPLOI Vivian TB220DD1 TOTO

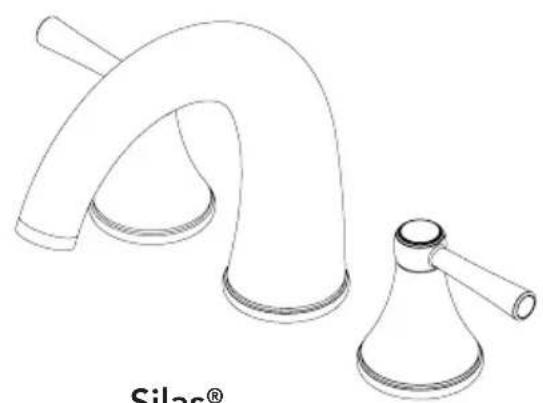

Garniture de Robinet de Baignoire sur Comptoir pour Trois Trous

TABLE DES MATIÈRES

Merci d’Avoir Choisi TOTO!......10Entretien et Nettoyage......10Avertissements......10Avant de Commencer......11Pièces incluses......11Procédure d’Installation......12Garantie......13Dimensions Brutes......14-17

MERCI D’AVOIR CHOISI TOTO!

La mission de TOTO est d’offrir au monde entier un style de vie sain, hygiénique et plus confortable. Comme principe de base, nous concevons chaque produit avec un équilibre entre la forme et la fonction. Félicitations pour votre choix.

ENTRETIEN ET NETTOYAGE

Votre nouveau mélangeur de baignoire est conçu pour un rendement sans problèmes et ce, pour de nombreuses années. Maintenez son aspect de neuf en le nettoyant régulièrement avec un savon doux, rincez-le à fond avec de l’eau chaude et essuyez-le avec un chiffon doux et propre. N’utilisez pas de nettoyants abrasifs, laine d’acier ou produits chimiques corrosifs car ils terniront la finition. Le non-respect de ces directives peut annuler votre garantie.

AVERTISSEMENTS

Pour un fonctionnement sécuritaire, veuillez observer les indications suivantes:4 Pression de fonctionnement :3 Pression minimum ...... 20 psi (0.14 MPa), dynamique3 Pression maximum ...... 80 psi (0.55 MPa), statique4 N’utilisez pas le produit à une température ambiante sous 32°F (0°C).

AVANT DE COMMENCER

■ Observez tous les codes locaux de plomberie.
■ Assurez-vous que l'alimentation d'eau est coupée.

■ Lisez ces instructions attentivement afin d'assurer une installation adéquate.
■ TOTO se réserve le droit de modifier la conception du produit sans préavis.
■ Vérifiez pour vous assurer d'avoir toutes les pièces ci-dessous à portée de main:

PIÈCES INCLUDES

Assemblage de Robinet* Assemblage de Poignée* (2X)

Vis de Montage Clé Allen

* Le produit réel peut varier en apparence en fonction du modèle. TB220DD1 est montré.

PROCÉDURE D'INSTALLATION - ROBINET

1. Confirmez que les valves ont été installées correctement. Voir le manuel d'installation TMBT pour plus d'informations.

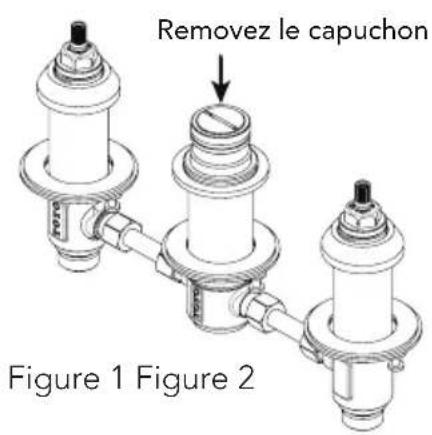

2. Removez le capuchon de la sortie. (Figure 1).

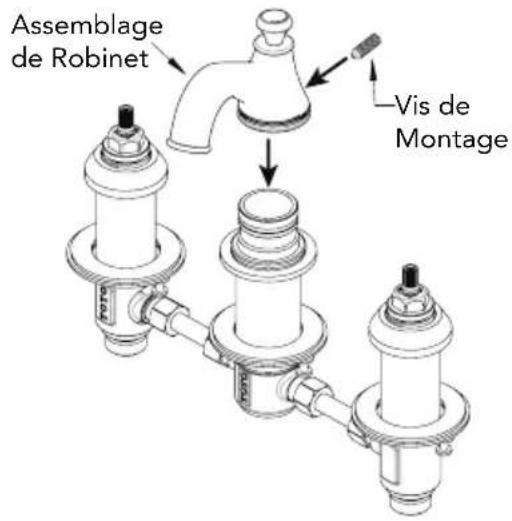

3. Orientez l'assemblage de robinet comme indiqué et baissez-le sur la portion exposée de la valve. Fixez le robinet avec le vis de montage fourni. Serrez avec la clé hex au besoin.

Removez le capuchon Figure 1 Figure 2

Assemblage de Robinet Vis de Montage

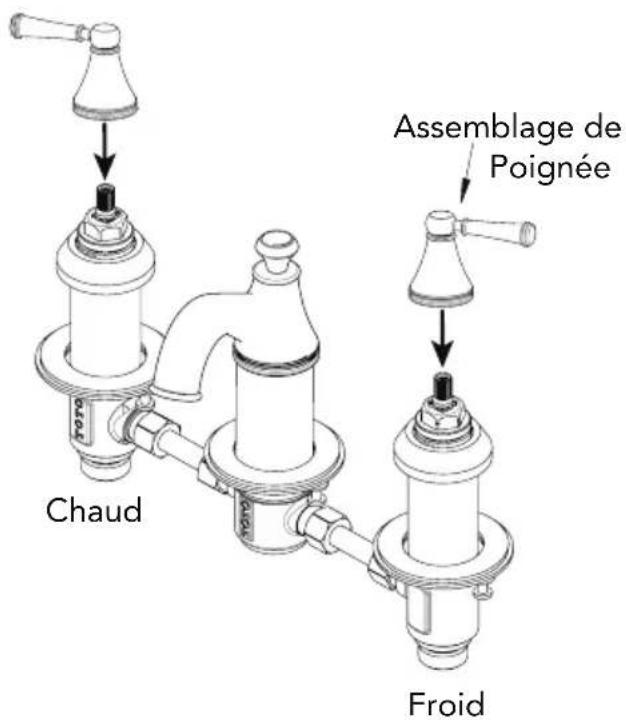

PROCÉDURE D'INSTALLATION - POIGNÉES

1. Orientez l'assemblage de poignée et baissez-le sur la portion exposée de la valve jusqu'à ce qu'il soit verrouillé. Vissez la poignée pour attacher à la valve.
2. Répétez avec l'autre poignée.

NOTE: Si les poignées ne s'alignent pas comme désirée. Retirez la poignée de la valve. Reinstallez la poignée et tournez la valve un (1) dent. De petits ajustements peuvent être faits avec une rotation de la valve installé sous la surface.

Chaud Froid Assemblage de Poignée

GARANTIE

1. TOTO® garantit ses robinets résidentiels et accessoires de bain (« Produit ») contre tout défaut de matériau et de fabrication pendant l'utilisation normale, lorsqu'ils sont correctement installés et maintenus pendant la durée de vie du produit à partir de la date d'achat du produit. La présente garantie limitée ne peut être prolongée que pour le seul ACHETEUR D'ORIGINE de l'appareil et n'est pas transférable à un tiers, y compris mais pas limité à tout acheteur ou propriétaire subséquent du produit. Cette garantie n'est applicable qu'aux produits achetés et installés en Amérique du Nord, Centrale, et du Sud.

2. Les obligations de TOTO selon les termes de cette garantie sont limitées à la réparation, remplacement ou autre ajustement en conséquent, au choix de TOTO, des produits ou des pièces défectueuses en service normal, pourvu qu'un tel produit ait été installé, utilisé et entretenu conformément aux instructions. TOTO se réserve le droit d'effectuer ce genre de vérifications en cas de nécessité afin de déterminer la cause du défaut. TOTO ne facturera pas les interventions ou les pièces relatives à la réparation et au remplacement sous garantie. TOTO n'est pas responsable du coût de désinstallation, de renvoi et/ou de réinstallation de l'appareil.

3. La garantie ne s'applique pas dans les cas suivants:

a. Dommage ou perte suite à une cause naturelle telle que incendie, tremblement de terre, inondation, tonnerre, orage etc.
b. Dommage ou perte causé par tout accident, utilisation non adaptée, abus, négligence ou mauvais traitement, nettoyage ou entretien de l'appareil, y compris l'utilisation d'agent abrasif ou l'utilisation d'autres produits de nettoyage de façon incompatible aux instructions de l'appareil.
c. Dommage ou perte causé par des sédiments ou tout autre corps étranger contenus dans un réseau d'alimentation en eau.
d. Dommage ou perte suite à une mauvaise installation ou à l'installation de l'appareil dans un environnement rude et/ou dangereux ou une mauvaise désinstallation, réparation ou modification de l'appareil.

e. Dommage ou perte suite à des surtensions, foudres ou tous autres actes qui ne sont pas la responsabilité de TOTO, ou actes stipulés non supportables par le produit.

f. Dommage ou perte résultant d'une usure normale et habituelle, telle que la diminution du lustre, grattage ou décoloration avec le temps, habitude de nettoyage, l'eau, ou des conditions atmosphériques.

1. Pour que la garantie limitée soit valable, la preuve d'achat est exigée. TOTO vous encourage à enregistrer votre produit après l'achat pour créer un record du propriété, cela peut être fait au site http://www.totousa.com. L'enregistrement du produit est complètement volontaire et à défaut de l'enregistrement ne va pas limiter votre droit au garantie limitée.
2. Si le produit est utilisé dans un but commercial ou installé en dehors de L'Amérique du Nord, Centrale ou du Sud, TOTO garantit que le produit est exempt de tous défauts matériels et de fabrication pour une utilisation normale pendant une durée de an (1) à partir de la date d'installation du produit, en plus de respecter tous les autres termes sauf la durée de cette garantie.
3. CETTE GARANTIE DONNE DES DROITS SPÉCIFIQUES. IL EST POSSIBLE QUE L'ACHETEUR AIT D'AUTRES DROITS QUI VARIENT DUN ÉTAT A UN AUTRE OU D'UNE PROVINCE À L'AUTRE.
4. Pour obtenir une réparation selon les termes de cette garantie, l'acheteur doit livrer le produit dans un centre de réparation de TOTO port payé avec preuve d'achat (reçu de caisse original), et une lettre expliquant le problème, ou contacter un distributeur de TOTO ou un entrepreneur de réparation du produit ou écrire directement à TOTO U.S.A., INC., Southern Road, Morrow, Géorgie 30260, [phone] ou appelé [phone], si en dehors de L'Etat Unis. Si, à cause de la taille du produit ou de la nature du défaut, il n'est pas possible de renvoyer le produit à TOTO, la réception par TOTO d'un avis écrit du défaut avec preuve d'achat (reçu de caisse original) constitue livraison. Dans un tel cas, TOTO peut choisir de réparer le produit chez l'acheteur ou de payer le transport du produit à un centre de réparation.

CETTE GARANTIE ÉCRITE EST LA SEULE GARANTIE FAITE PAR TOTO®. LA RÉPARATION, LE REMPLACEMENT OU TOUT AUTRE AJUSTEMENT APPROPRIÉ SELON LES TERMES DE CETTE GARANTIE EST LE SEUL RECOURS DE L'ACHETEUR INITIAL. TOTO N'EST PAS RESPONSABLE DE LA PERTE DU PRODUIT OU DE TOUT AUTRE DOMMAGE INDIRECT, SPÉCIAL OU SECONDAIRE OU DES DÉPENSES ENCOURUES PAR L'ACHETEUR INITIAL NI DE LA MAIN-D'OEUVRE OU AUTRES FRAIS ASSOCIÉS À L'INSTALLATION OU LA MANIPULATION, OU LES FRAIS DE RÉPARATION PAR DES TIERS, NI POUR TOUS AUTRES FRAIS PAS SPÉCIFIQUEMENT MENTIONNÉS. EN AUCUN CAS, LA RESPONSABILITÉ DE TOTO NE PEUT DÉPASSER LE PRIX D'ACHAT DU PRODUIT. SAUF QUAND INTERDITE PAR UNE LOI APPLICABLE, TOUTE GARANTIE SOUS-ENTENDUE, Y COMPRIS CELLE DE VENDABILITÉ OU D'APPLICATION POUR UN USAGE PARTICULIER, EST EXPRESSEMENT REJETÉ. CERTAINES PAYS NE PERMETTENT PAS LA LIMITATION DE LA LONGUEUR D'UNE GARANTIE SOUS-ENTENDUE, OU L'EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU SECONDAIRES, IL EST DONC POSSIBLE QUE CETTE LIMITATION ET EXCLUSION NE S'APPLIQUE PAS À VOTRE CAS.

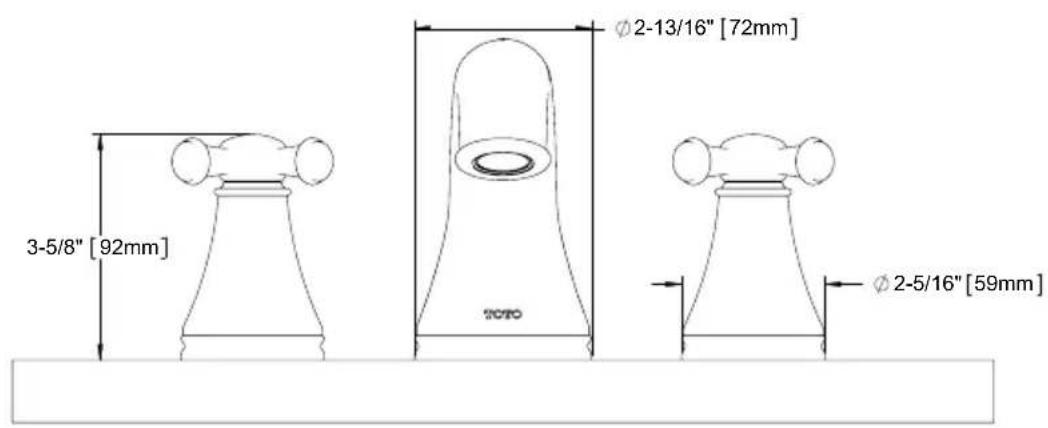

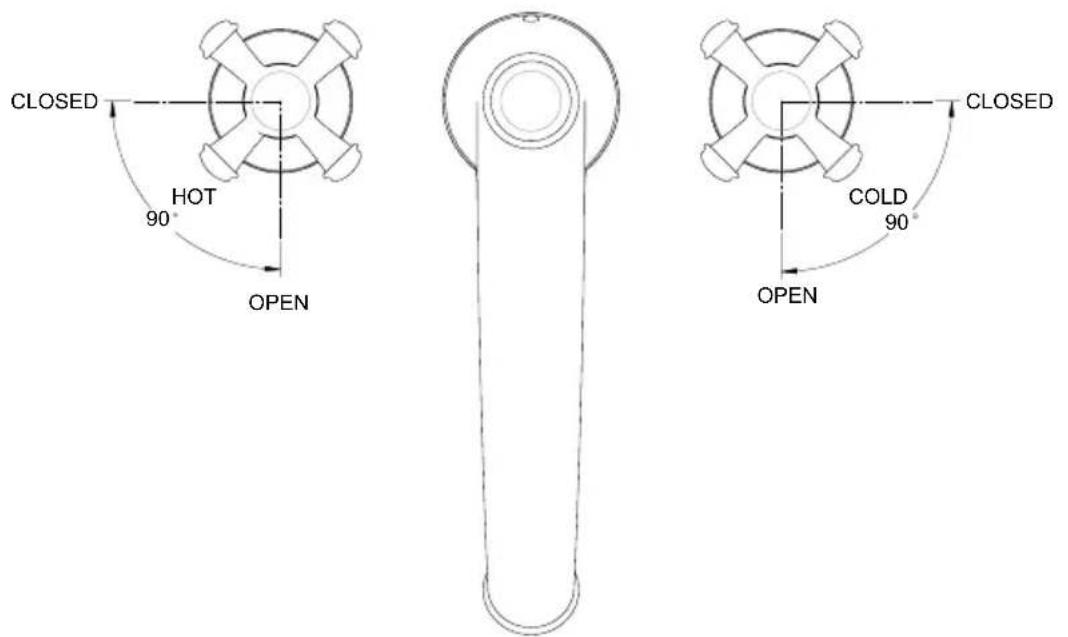

ROUGH-IN DIMENSIONS / DIMENSIONES PRELIMINARES / DIMENSIONS BRUTES

TB210DD

ROUGH-IN DIMENSIONS / DIMENSIONES PRELIMINARES / DIMENSIONS BRUTES

TB220DD
