RCWK-10L-AUT - Bouilloire Royal Catering - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffe-eau à remplissage automatique / bouilloire électrique professionnelle
Modèle	RCWK-10L-AUT
Marque	Royal Catering
Capacité	10 litres
Dimensions (L x P x H)	370 x 185 x 580 mm
Poids net	5,6 kg
Tension d'alimentation	230 V ~ 50 Hz
Puissance nominale	3000 W
Débit d'eau chaude	30 L/h
Pression d'eau max. à l'entrée	0,4 MPa
Plage de température	Jusqu'à 100 °C
Matériau du corps	Acier inoxydable
Fonctions principales	Chauffage, maintien au chaud, programmation horaire (minuterie marche/arrêt), réglage de température
Affichage	Écran numérique avec indicateurs LED (alimentation, chauffage, maintien, niveau d'eau)
Type de remplissage	Automatique via raccordement direct au réseau d'eau
Robinets / sorties	1 sortie d'eau avec robinet
Sécurité	Protection contre la surchauffe, arrêt automatique en cas de manque d'eau, indicateur de défaut
Entretien et nettoyage	Nettoyage extérieur avec chiffon doux et humide ; détartrage régulier recommandé ; ne pas immerger
Pièces détachées et réparabilité	Réparations uniquement par service après-vente agréé ; utiliser des pièces d'origine
Informations générales	Usage professionnel en intérieur ; température ambiante max. 40 °C ; humidité relative max. 85 %

FOIRE AUX QUESTIONS - RCWK-10L-AUT Royal Catering

Comment brancher l'appareil à l'arrivée d'eau ?

Vissez le tube d'arrivée d'eau fourni à l'entrée d'eau située à l'arrière de l'appareil, puis raccordez l'autre extrémité à un robinet d'eau froide avec un filetage adapté. Ouvrez le robinet d'alimentation avant de mettre sous tension.

Comment régler la température de l'eau ?

Allumez l'appareil en appuyant sur le bouton ON/OFF pendant 5 secondes jusqu'à ce que « HP » s'affiche. Ensuite, utilisez le bouton RÉSERVATION pour augmenter la température et le bouton TRANSFORMATION pour la diminuer.

Comment programmer l'heure d'allumage et d'extinction ?

Appuyez sur ON/OFF pendant 3 secondes jusqu'à « RE ». Réglez l'heure, puis les minutes en appuyant à nouveau sur ON/OFF. Pour la programmation allumage/extinction, l'écran affiche « .... » pour l'heure d'allumage et « INF » pour l'heure d'extinction. Utilisez les boutons RÉSERVATION et TRANSFORMATION.

Que faire si le voyant rouge reste éteint et rien ne s'affiche ?

Cela indique une coupure d'alimentation électrique ou un manque d'eau. Vérifiez que la prise est bien branchée et que le robinet d'arrivée d'eau est ouvert.

Comment nettoyer l'appareil ?

Débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon doux légèrement humide. N'utilisez jamais de produits abrasifs, de solvants ou d'objets métalliques. Détartrez régulièrement l'intérieur avec un produit adapté.

Puis brancher l'appareil sur une prise standard ?

Oui, l'appareil fonctionne en 230 V ~ 50 Hz et peut être branché sur une prise domestique standard. Assurez-vous que la prise est mise à la terre et que le circuit supporte une puissance de 3000 W.

Pourquoi l'eau ne coule-t-elle pas alors que le voyant vert est allumé ?

Cela peut venir d'un manque d'approvisionnement en eau, d'une pression trop faible ou d'une valve défectueuse. Vérifiez l'arrivée d'eau et la pression ; sinon, contactez le service après-vente.

Que signifie le clignotement des indicateurs ?

Un clignotement des voyants (PUISSANCE, CHAUFFAGE, GARDER AU CHAUD ou NIVEAU D'EAU) indique un dysfonctionnement. Consultez la section de dépannage dans la notice.

Peut-on utiliser l'appareil sans le remplir d'eau ?

Non, ne jamais allumer l'appareil vide. Le manque d'eau peut endommager l'élément chauffant et créer un risque d'incendie. Assurez-vous toujours que le réservoir est rempli.

Quelles sont les précautions de sécurité essentielles ?

Ne pas immerger l'appareil, ne pas toucher avec les mains mouillées, utiliser sur une surface stable et ignifuge, tenir hors de portée des enfants, et débrancher avant tout nettoyage. Respectez les distances de sécurité d'au moins 10 cm autour de l'appareil.

MODE D'EMPLOI RCWK-10L-AUT Royal Catering

Manuel d'utilisation

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre confort. Des efforts raisonnables ont été faits pour vous fournir une traduction précise ; cependant, aucune traduction automatique n'est parfaite et ne pourra jamais remplacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle.

Caractéristiques techniques

Description du paramètre	Valeur du paramètre
Nom de produit	Chauffe-eau à remplissage automatique 10l
Modèle	RCWK-10L-AUT
Tension d'alimentation [V~] / fréquence [Hz]	230/50
Puissance nominale [W]	3000
Efficacité de l'eau [l/h]	30
Pression maximale de l'eau d'entrée [MPa]	0,4
Plage des températures [°C]	Jusqu'à 100
Dimensions Largeur x Profondeur x Hauteur ; mm]	370 x 185 x 580
Poids [kg]	5,6

1. Description générale

Le manuel est destiné à aider à une utilisation sûre et fiable. Le produit est conçu et fabriqué dans un respect strict des spécifications techniques, avec les technologies et les composants les plus récents et conformément aux normes de qualité les plus élevées.

VEUILLEZ LIRE ATTENTIVEMENT LE PRÉSENT MODE D'EMPLOI AVANT DE COMMENCER À UTILISER LE PRODUIT.

Pour garantir le fonctionnement long et fiable de l'appareil, assurez-vous de l'utiliser et de l'entretenir correctement en suivant les directives de ce manuel d'instructions. Les données techniques et les spécifications de ce manuel sont à jour. Le fabricant se réserve le droit d'apporter des modifications pour améliorer la qualité. Compte tenu du progrès technique et de la possibilité de réduire le bruit, l'unité est conçue et construite de telle manière que les risques résultant des émissions sonores soient réduits au niveau le plus bas possible.

Explication des symboles

CE !

Le produit répond aux exigences des normes de sécurité applicables.

Veuillez lire attentivement le mode d'emploi ci-dessous avant d'utiliser le produit.

Produit recyclable.

PRUDENCE! ou AVERTISSEMENT ! ou SOUVENEZ-VOUS ! Un signe d'avertissement général qui décrit une situation donnée.

ATTENTION ! Risque d'électrisation !

Attention ! La surface chaude peut provoquer des brûlures !

Uniquement pour une utilisation à l'intérieur.

ATTENTION ! Les illustrations de ce manuel sont fournies à titre indicatif uniquement et peuvent différer dans certains détails du produit réel.

2. Sécurité de l'exploitation

ATTENTION ! Lire tous les avertissements et instructions de sécurité. Le non-respect des avertissements et des instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves, voire la mort.

Le terme « appareil » ou « produit » dans les avertissements et la description des instructions fait référence à Chauffe-eau à remplissage automatique 10l

2.1. Sécurité électrique

a) La fiche de l'appareil doit être compatible avec la prise de courant. Ne pas modifier la fiche de quelque manière que ce soit. Les fiches d'origine et les prises correspondantes réduisent le risque d'électrocution.
b) Évitez tout contact avec des pièces mises à la terre telles que des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est mis à la terre et touche l'appareil alors qu'il est exposé à la pluie directe, à une chaussée mouillée ou si vous travaillez dans un environnement humide. La pénétration d'eau dans l'appareil augmente le risque d'endommagement et d'électrocution.
c) Ne pas toucher à l'appareil avec des mains mouillées ou humides.
d) Ne pas utiliser le câble de manière non conforme. Ne jamais l'utiliser pour déplacer l'appareil ou pour retirer la fiche de la prise. Gardez le cordon éloigné des sources de chaleur, de l'huile, des bords tranchants ou des pièces mobiles. Les fils endommagés ou emmêlés augmentent le risque d'électrisation.
e) S'il est impossible d'éviter l'utilisation de l'appareil dans un environnement humide, il est nécessaire d'utiliser un dispositif de courant résiduel (RCD). L'utilisation d'un dispositif de courant résiduel RCD réduit le risque d'électrocution.
f) Il est interdit d'utiliser l'appareil si le câble d'alimentation est endommagé ou présente des signes évidents d'usure. Seul un électricien qualifié ou le service après-vente du fabricant peuvent replacer le câble d'alimentation endommagé.
g) Afin d'éviter tout risque d'électrocution, ne pas immerger le câble, la fiche ou le dispositif lui-même dans l'eau ou tout autre liquide. Ne pas utiliser l'appareil sur des surfaces humides. N'utilisez pas l'appareil sur des surfaces mouillées.

2.2. Sécurité au travail

a) Gardez la zone de travail bien rangée et bien éclairée. Tout désordre ou mauvais éclairage risquent d'entraîner des accidents. Soyez prévoyant, surveillez ce que vous faites et faites preuve de bon sens lorsque vous utilisez l'appareil.
b) Si vous constatez des dommages ou des irrégularités dans le fonctionnement du produit, éteignez-le immédiatement et signalez-le à une personne autorisée.
c) Le produit ne peut être réparé que par le service après-vente du fabricant. Ne pas réparer l'appareil par ses propres soins !
d) En cas d'inflammation ou d'incendie, utilisez uniquement des extincteurs à poudre ou à neige (CO2) pour éteindre l'appareil sous tension.
e) Conserver le mode d'emploi pour référence future. Si l'appareil est confié à des tiers, le mode d'emploi doit également être remis avec celui-ci.
f) Stocker le produit hors de la portée des enfants et des animaux.
g) Lorsque le produit est utilisé avec d'autres dispositifs, il est impératif de respecter les manuels d'utilisations des appareils concernés.

Important Protéger les enfants et les autres personnes présentes lors de l'utilisation ! de l'appareil.

2.3. Sécurité personnelle

a) N'utilisez pas cet appareil si vous êtes fatigué, malade ou sous l'influence de l'alcool, de drogues ou de médicaments susceptibles de nuire à votre capacité à utiliser l'appareil.
b) L'appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des fonctions mentales, sensorielles ou intellectuelles réduites ou des personnes qui manquent d'expérience et/ou de connaissances, sauf si elles sont supervisées ou ont été instruites par une personne responsable de leur sécurité sur la façon de l'utiliser. le dispositif.
c) Pour éviter tout démarrage accidentel, assurez-vous que l'interrupteur est en position arrêt avant toute connexion à la source d'alimentation.
d) Cet appareil n'est pas un jouet. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec le produit.
e) Ne placez pas vos mains ou des objets à l'intérieur de l'appareil en cours d'exécution !

2.4. Utilisation sûre de l'appareil

a) N'utilisez pas l'appareil si l'interrupteur marche/arrêt ne fonctionne pas correctement (ne s'allume pas et ne s'éteint pas). Tout appareil qui ne peut pas être contrôlé par un interrupteur est dangereux, ne doit pas être utilisé et doit être réparé.
b) Débranchez l'appareil de l'alimentation électrique avant le réglage, le nettoyage ou l'entretien. Cela réduit le risque de démarrage accidentel.
c) Gardez le produit inutilisé hors de la portée des enfants et de toute personne non familière avec l'appareil ou ce manuel. Tout appareil est dangereux s'il est manipulé par un utilisateur inexpérimenté.
d) Maintenir l'appareil en bon état technique. Avant chaque intervention, vérifier qu'il n'y a pas de dommages généraux ou liés aux pièces mobiles (fissures des pièces et composants ou toute autre condition pouvant affecter le fonctionnement sur de l'appareil). S'il est endommagé, renvoyez l'appareil pour réparation avant utilisation.
e) Sécuriser l'appareil contre les enfants.
f) Les travaux de réparation ou d'entretien ne doivent être effectués que par un personnel qualifié avec des pièces de rechange originales. Cela garantira la sécurité d'utilisation.
g) Pour assurer l'intégrité opérationnelle de l'appareil, ne retirez pas les protections installées en usine ni ne desserrez les vis.
h) Ne déplacez pas, ne déplacez pas et ne tournez pas l'appareil pendant son fonctionnement.
i) Nettoyez régulièrement l'appareil afin d'éviter une accumulation permanente de saletés.
j) Cet appareil n'est pas un jouet. Il est interdit aux enfants sans supervision d'une personne adulte d'effectuer les travaux d'entretien et de maintenance.
k) Ne pas mettre en marche une machine vide.
I) Il est interdit d'apporter une quelconque modification à l'appareil afin de changer ses paramètres ou sa construction.
m) Tenez l'appareil à l'écart des sources de chaleur et de feu.
n) Assurez-vous que la roue est installée de manière stable.
o) N'obstruez pas les orifices de ventilation de l'appareil !

ATTENTION ! Bien que l'appareil ait été conçu pour fonctionner en sécurité et muni de protections adéquates et d'éléments supplémentaires protégeant l'utilisateur, il existe toujours un petit risque d'accident ou de blessure lors de la manipulation de l'appareil. Il est recommandé de faire preuve de prudence et de bon sens lors de son utilisation.

3. Mode d'emploi

L'appareil est conçu uniquement pour chauffer et maintenir la température de l'eau réglée.

L'utilisateur est responsable de tout dommage résultant d'une utilisation non conforme du produit.

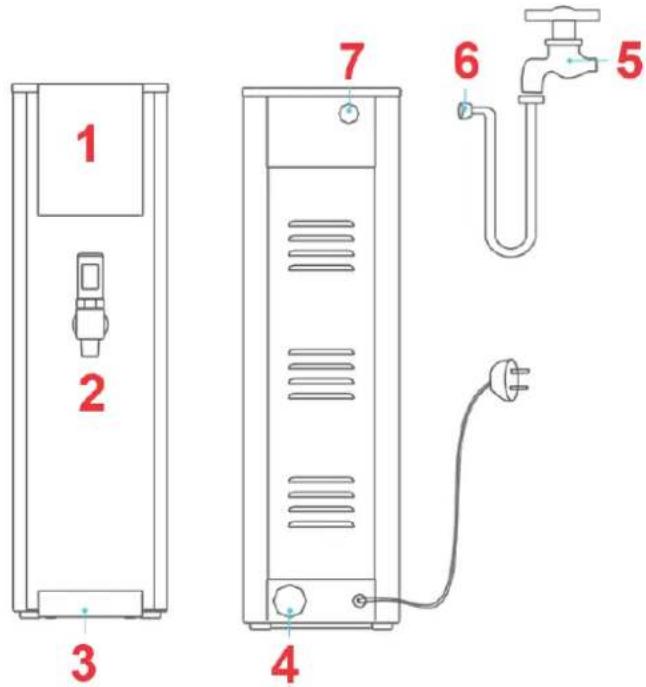

3.1. Présentation du produit

1 2 3 4 7 6 5

1 - Panneau de commande

2 - Appuyez sur

3 - Bac à eau

4 - Sortie d'eau

5 - Robinet d'alimentation

6 - Tube d'arrivée d'eau

7 - Arrivée d'eau

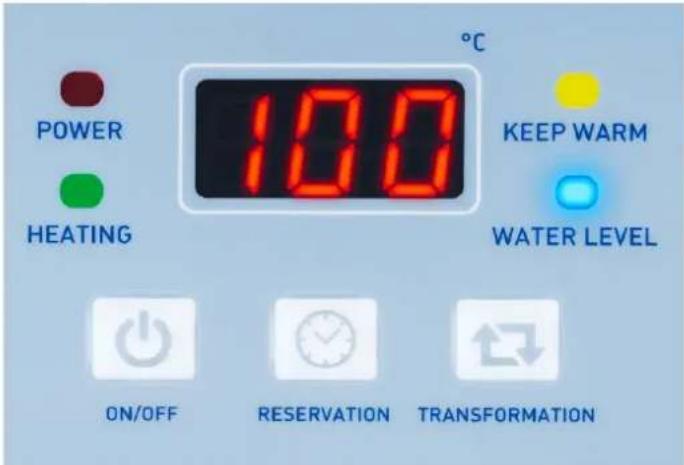

Panneau de commande :

PUISSANCE - Indicateur d'alimentation.

CHAUFFAGE - Indicateur de chauffage de l'eau.

GARDER AU CHAUD - L'eau a atteint la température réglée ; mode de maintien de la température.

NIVEAU D'EAU - Le niveau d'eau dans l'appareil est correct.

Si l'un des voyants clignote, il y a un dysfonctionnement de l'appareil.

Boutons :

ON/OFF - l'interrupteur principal de l'appareil

RÉSERVATION - Bouton marche/arrêt du temps de fonctionnement de l'appareil.

TRANSFORMATION - Bouton pour changer le mode d'affichage : l'écran affiche la température ou l'heure.

3.2. Préparation au fonctionnement

PLACEMENT DE L'APPAREIL :

La température ambiante ne doit pas dépasser 40 °C et l'humidité relative 85 %. Placez l'appareil de manière à assurer une bonne circulation d'air. Respectez une distance minimale de 10 cm de chaque paroi de l'appareil. Gardez l'appareil à l'écart de toute surface chaude. Utilisez toujours l'appareil sur une surface plane, stable, propre, ignifuge et sèche et hors de portée des enfants et des personnes ayant des fonctions mentales, sensorielles et intellectuelles altérées. Placez l'appareil de manière à ce que la prise principale soit accessible à tout moment. Assurez-vous que l'alimentation électrique de l'appareil correspond aux informations indiquées sur la plaque signalétique !

Avant la première utilisation, démontez tous les composants et lavez-les ainsi que l'ensemble de l'appareil.

3.3. Montage de l'appareil

1) Placez le bac à eau au fond.
2) Vissez une extrémité du tube d'entrée dans l'entrée d'eau à l'arrière de l'appareil.
3) L'autre extrémité du tuyau d'arrivée doit être vissée à une source d'eau ou à un robinet doté d'un trou fileté.
4) Ouvrez l'arrivée d'eau.
5) Branchez l'appareil sur une prise courant.

3.4. Utilisation de l'appareil

Réglage de température

1) Lors de la première utilisation, appuyez sur le bouton ON/OFF pendant 5 secondes, lorsque « HP » est affiché, la température initialement réglée du distributeur s'affichera immédiatement.
2) Maintenez le bouton ON/OFF enfoncé pendant 5 secondes pour éteindre l'appareil. Appuyez doucement sur le bouton ON/OFF pour allumer l'appareil.
3) Lorsque « HP » apparaît à l'écran, appuyez sur le bouton RÉSERVATION pour augmenter la température, appuyez sur le bouton TRANSFORMATION pour diminuer la température.

Réglage de l'heure

Exemple : 7h30 :

1) Appuyez sur le bouton ON/OFF pendant 3 secondes jusqu'à ce que l'écran affiche "RE".
2) Utilisez le bouton RÉSERVATION ou TRANSFORMATION pour régler la valeur à 7.
3) Appuyez sur le bouton ON/OFF pour régler la valeur des minutes. Utilisez le bouton RÉSERVATION ou TRANSFORMATION pour régler la valeur à 30.
4) Appuyez sur le bouton ON/OFF ou attendez 20 secondes pour confirmer le réglage.

Régler l'heure d'allumage/extinction de l'appareil

Exemple : Régler l'heure de mise sous tension à 8h30 / l'heure de mise hors tension à 22h30 :

1) Appuyez sur le bouton ON/OFF pendant 3 secondes jusqu'à ce que l'écran affiche "....".
2) Utilisez le bouton RÉSERVATION ou TRANSFORMATION pour régler la valeur 8.
3) Appuyez sur le bouton ON/OFF jusqu'à ce que l'écran affiche " .....", puis réglez la valeur à 30 à l'aide du bouton RÉSERVATION ou TRANSFORMATION.

Réglage de l'heure de mise hors tension le soir à 22h30

4) Appuyez sur le bouton ON/OFF jusqu'à ce que l'écran affiche "INF", puis définissez la valeur sur 22 à l'aide du bouton RÉSERVATION ou TRANSFORMATION.

5) Appuyez sur le bouton ON/OFF jusqu'à ce que l'écran affiche "16F", puis réglez la valeur à 30 à l'aide du bouton RÉSERVATION ou TRANSFORMATION.
6) Appuyez sur le bouton ON/OFF ou attendez 20 secondes pour confirmer le réglage.

3.5. Nettoyage et entretien

a) Débranchez la fiche de la prise et laissez refroidir complètement l'appareil avant chaque nettoyage, réglage, changement d'outillage ou lorsque l'appareil n'est pas utilisé.
b) Pour nettoyer la surface, n'utilisez que des produits libres de substances caustiques.
c) Seuls les produits de nettoyage doux conçus pour le nettoyage des surfaces en contact avec les aliments peuvent être utilisés pour nettoyer l'appareil.
d) Après chaque nettoyage, toutes les pièces doivent être soigneusement séchées avant de réutiliser l'appareil.
e) Conservez l'appareil dans un endroit sec et frais, à l'abri de l'humidité et des rayons directs du soleil.
f) Il est interdit de tremper l'appareil avec un jet d'eau ou de l'immerger dans l'eau.
g) Effectuez des inspections régulières de l'appareil pour vous assurer qu'il est en bon état de fonctionnement et qu'aucun dommage n'est survenu.
h) Nettoyez avec un chiffon doux et légèrement humide.
i) N'utilisez pas d'objets pointus et/ou métalliques (par exemple une brosse métallique ou une spatule métallique) car ils pourraient endommager la surface du matériau dans lequel l'appareil est fabriqué.
j) Ne nettoyez pas l'appareil avec des substances acides, des agents médicaux, des diluants, du carburant, des huiles ou d'autres produits chimiques. Ceci peut endommager le dispositif.

ÉLIMINATION DE L'APPAREIL USAGÉ

À la fin de sa vie utile, ce produit ne doit pas être jeté avec les déchets ménagers normaux, mais doit être apporté a un point de collecte pour le recyclage des appareils électriques et électroniques. Ceci est indiqué par le symbole sur le produit, le mode d'emploi ou l'emballage. Les matériaux utilisés dans l'appareil peuvent être réutilisés conformément à leur marquage. En réutilisant, en recyclant ou en appliquant d'autres formes d'utilisation des machines usagées, vous apportez une contribution significative à la protection de notre environnement.

L'administration locale vous fournira des informations sur le point approprié pour l'élimination des appareils usagés..

RÉSOLUTION DES PROBLEMES

Problème	Cause(s) possible(s)	Action corrective
Voyant rouge éteint.Aucune information n'est affichée.	L'alimentation électrique a été coupée ou il n'y a pas d'eau.	Vérifiez l'alimentation électrique.
Le feu vert est allumé, mais il n'y a pas d'eau.	Pas d'approvisionnement en eau, faible pression d'eau. La vanne est défectueuse ou déphasée.	Réparez l'alimentation en eau et augmentez la pression.Vérifiez la tension et remplacez la valve.
Le voyant vert est allumé, mais la température ne s'affiche pas.	Élément chauffant défectueux.	Remplacez l'élément chauffant.
Le voyant jaune est allumé, mais l'appareil ne chauffe toujours pas, produisant beaucoup de vapeur.	Court-circuit du capteur de température.	Remplacez le capteur de température.
Le feu vert est éteint, mais de l'eau s'écoule du trop-plein inférieur.	L'électrovanne est bloquée par des corps étrangers, la pression de l'eau est trop élevée.	Nettoyez l'électrovanne des débris, fermez la vanne d'arrivée d'eau ou installez un réducteur de pression.
