MANUALE UTENTE RCWK-10L-AUT Royal Catering

Istruzioni per l'uso

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici

Descrizione del parametro	Valore del parametro
Nome del prodotto	Boiler con riempimento automatico 10l
Modello	RCWK-10L-AUT
Tensione di alimentazione [V~] / frequenza [Hz]	230/50
Potenza nominale [W]	3000
Efficienza idrica [l/h]	30
Pressione massima dell'acqua in ingresso [MPa]	0,4
Intervallo di temperatura [°C]	Fino a 100
Dimensioni [Larghezza x Profondità x Altezza; mm]	370×185×580
Peso [kg]	5,6

1. Descrizione generale

Il manuale ha lo scopo di assistere nell'uso sicuro e affidabile. Il prodotto è progettato e fabbricato rigorosamente secondo le specifiche tecniche utilizzando la tecnologia e i componenti più recenti e mantenendo i più alti standard di qualità.

LEGGERE ATTENTAMENTE E COMPRENDERE QUESTO MANUALE PRIMA DI INIZIARE IL LAVORO.

Per garantire il funzionamento lungo e affidabile del dispositivo, assicurarsi di utilizzarlo e mantenerlo correttamente seguendo le linee guida contenute in questo manuale di istruzioni. I dati tecnici e le specifiche di questo manuale sono aggiornati. Il produttore si riserva il diritto di apportare modifiche per migliorare la qualità. Tenendo conto del progresso tecnico e della possibilità di ridurre il rumore, l'unità è progettata e costruita in modo tale che i rischi derivanti dalle emissioni acustiche siano ridotti al livello più basso possibile.

Spiegazione dei simboli

CE !

Il prodotto soddisfa i requisiti degli standard di sicurezza pertinenti.

Prima dell'uso bisogna prendere visione del manuale.

Prodotto riciclabile.

ATTENZIONE! o ATTENZIONE! oppure RICORDA! Un segnale di avvertimento generale che descrive una determinata situazione.

ATTENZIONE! Avvertenza contro la folgorazione!

Attenzione! La superficie calda può causare ustioni!

Da utilizzare esclusivamente all'interno dei locali.

ATTENZIONE! Le illustrazioni in questo manuale hanno il carattere illustrativo e possono differire in alcuni dettagli dall'aspetto reale del prodotto.

2. Sicurezza d'uso

ATTENZIONE! Leggere tutte le avvertenze e le istruzioni di sicurezza. La mancata osservanza delle avvertenze e delle istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi o mortali.

Il termine "dispositivo" o "prodotto" si riferisce nelle avvertenze e nella descrizione delle istruzioni Boiler con riempimento automatico 10l

2.1. Sicurezza elettrica

a) La spina del dispositivo deve essere adattata alla presa. Non modificare la spina in alcun modo. Le spine originali e le prese corrispondenti riducono il rischio di scosse elettriche.
b) Evitare di toccare i componenti con messa a terra come tubi, radiatori, fornelli e frigoriferi. Esiste un rischio maggiore di scosse elettriche se il corpo è collegato a terra e tocca il dispositivo mentre è esposto alla pioggia diretta, a un pavimento bagnato o mentre lavora in un ambiente umido. La penetrazione dell'acqua nel dispositivo aumenta il rischio di danneggiamento o di folgorazione.
c) Non toccare il dispositivo con mani bagnate o umide.
d) Non usare il cavo dell'alimentazione in modo inadeguato. Non utilizzare mai il cavo per trasportare il dispositivo per tirare o estrarre la spina dal contatto. Tenere il cavo lontano da fonti di calore, olio, spigoli vivi o parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
e) Se è inevitabile utilizzare il dispositivo in un ambiente umido, è necessario applicare l'interruttore differenziale (RCD). L'utilizzo di un RCD riduce il rischio di scosse elettriche.
f) È vietato utilizzare il dispositivo se il cavo di alimentazione è danneggiato o mostra segni visibili di usura. Un cavo di alimentazione danneggiato deve essere sostituito da un elettricista qualificato o dal servizio di assistenza del produttore.
g) Per evitare scosse elettriche, non immergere il cavo, la spina o il dispositivo stesso in acqua o altri liquidi. Non utilizzare l'apparecchio su superfici bagnate.

2.2. Sicurezza sul posto di lavoro

a) Mantenere l'area di lavoro ordinata e ben illuminata. Il disordine o la scarsa illuminazione possono provocare incidenti. Occorre prevedere gli eventi, prestare attenzione alle proprie azioni e usare il buon senso durante l'utilizzo del dispositivo.
b) Se si riscontrano danni o irregolarità nel funzionamento del prodotto, spegnerlo immediatamente e segnalarlo a una persona autorizzata.
c) Le riparazioni devono essere eseguite solo dall'assistenza tecnica del produttore. Riparare il dispositivo in autonomia è severamente vietato!
d) In caso di accensione o incendio, utilizzare solo estintori a polvere o neve (CO2) per sopprimere l'apparecchio sotto tensione.
e) Conservare il manuale d'istruzioni per il futuro utilizzo. Se il dispositivo deve essere affidato ai terzi, insieme ad esso va consegnato loro anche il manuale d'istruzioni.
f) Tenere il dispositivo lontano dalla portata dei bambini e degli animali.
g) Quando si utilizza questo dispositivo insieme ad altri dispositivi, è necessario seguire anche le altre istruzioni per l'uso.

Ricordati! Proteggere i bambini e gli estranei mentre il dispositivo è in funzione.

2.3. Sicurezza personale

a) Non utilizzare questo dispositivo se si è stanchi, malati o sotto l'influenza di alcol, droghe o farmaci che potrebbero compromettere la capacità di utilizzare il dispositivo.

b) Il dispositivo non è destinato all'uso da parte di persone (compresi i bambini) con funzioni mentali, sensoriali o intellettive ridotte o persone prive di esperienza e/o conoscenza a meno che non siano supervisionate o siano state istruite da una persona responsabile della loro sicurezza su come operare il dispositivo.
c) Per prevenire l'avvio accidentale, assicurarsi che l'interruttore sia in posizione off prima di connettersi alla fonte di alimentazione.
d) L'apparecchio non è un giocattolo. I bambini devono essere sorvegliati affinché non giochi con il dispositivo.
e) Non inserire le mani né oggetti all'interno del dispositivo in funzione!

2.4. Utilizzo sicuro del dispositivo

a) Non utilizzare il dispositivo se l'interruttore ON/OFF non funziona correttamente (non si accende e non si spegne). L'apparecchio che non può essere controllato da un interruttore, non è sicuro, non può funzionare e deve essere riparato.
b) Prima di iniziare la regolazione, la pulizia e la manutenzione dell'apparecchio, occorre scollegarlo dall'alimentazione. Questa misura preventiva riduce il rischio di messa in moto accidentale.
c) Conservare gli apparecchi inattivi fuori dalla portata dei bambini e delle persone che non conoscono l'apparecchio o queste istruzioni d'uso. I dispositivi sono pericolosi se utilizzati da persone senza esperienza.
d) Mantenere il dispositivo in buono stato tecnico. Controllare prima di ogni operazione che non ci siano danni generali o relativi alle parti in movimento (crepe nelle parti e nei componenti o qualsiasi altra condizione che possa influenzare il funzionamento sicuro del dispositivo). Se danneggiato, restituire il dispositivo per la riparazione prima dell'uso.
e) Conservare il dispositivo fuori dalla portata dei bambini.
f) La riparazione e la manutenzione delle apparecchiature dovrebbero essere effettuate dal personale qualificato utilizzando esclusivamente parti di ricambio originali. Ciò garantirà un utilizzo sicuro.
g) Per assicurare l'integrità operativa progettata dell'apparecchio, non rimuovere le coperture installate in fabbrica o allentare le viti.
h) Non spostare, spostare o ruotare il dispositivo mentre è in funzione.
i) Pulire regolarmente l'apparecchio per evitare un accumulo permanente di sporco.
j) L'apparecchio non è un giocattolo. Le operazioni di pulizia e di manutenzione non devono essere effettuate da bambini senza sorveglianza.
k) Non avviare l'apparecchio vuota.
I) È vietato intervenire sul design del dispositivo per modificarne i parametri o la costruzione.
m) Tenere il dispositivo lontano da fonti di fuoco e di calore
n) Assicurarsi che la ruota sia posizionata in modo stabile.
o) Non coprire i fori di ventilazione dell'apparecchio.

ATTENZIONE! Anche se l'apparecchio è stato progettato per essere sicuro, sia dotato di adeguate protezioni, e nonostante l'uso di ulteriori elementi di sicurezza per l'utente, c'è ancora un piccolo rischio di incidente o lesione durante l'utilizzo dell'apparecchiatura. Si consiglia procedere con cautela e mantenere il buon senso durante l'utilizzo.

3. Istruzioni per l'uso

Il dispositivo è progettato solo per il riscaldamento e il mantenimento della temperatura dell'acqua impostata. L'utente è responsabile di qualsiasi danno derivante da un uso improprio.

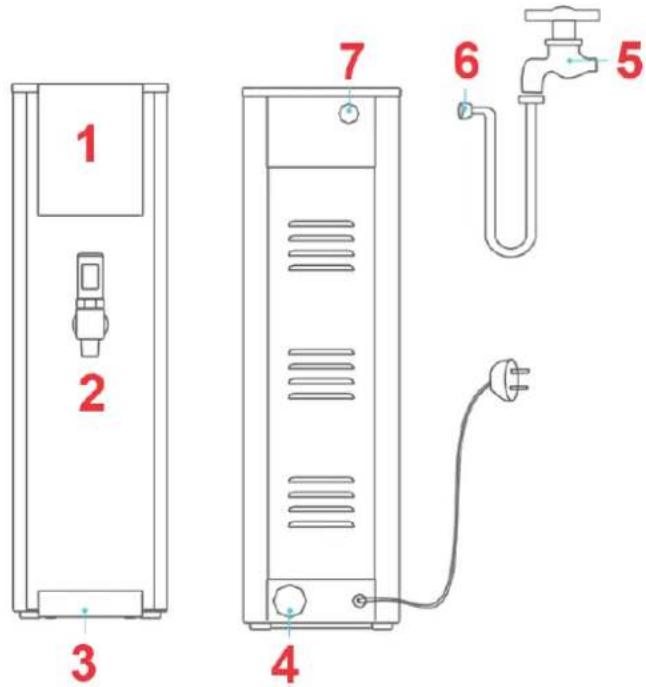

3.1. Panoramica del Prodotto

1 2 3 4 7 6 5

1 - Pannello di controllo

2 - Tocca

3 - Vaschetta per l'acqua

4 - Uscita acqua

5 - Rubinetto di alimentazione

6 - Tubo ingresso acqua

7 - Ingresso acqua

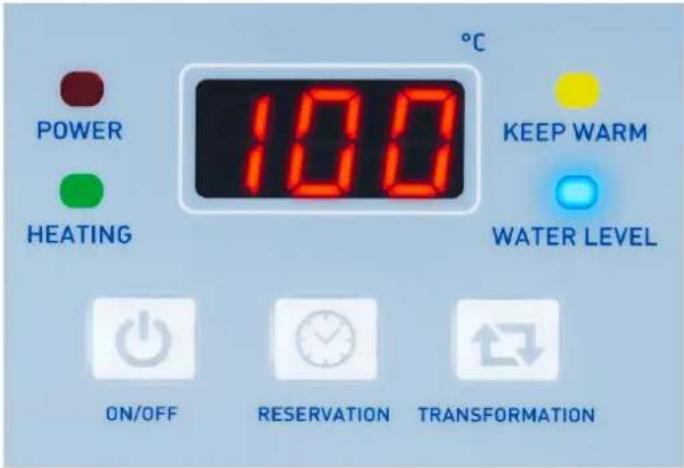

Pannello di controllo:

ALIMENTAZIONE - Indicatore di alimentazione.

RISCALDAMENTO - Indicatore di riscaldamento dell'acqua.

MANTENERE CALDO - L'acqua ha raggiunto la temperatura impostata; modalità di mantenimento della temperatura.

LIVELLO ACQUA - Il livello dell'acqua nell'unità è corretto.

Se una qualsiasi delle spie lampeggia, è presente un malfunzionamento del dispositivo.

Pulsanti:

ON/OFF - l'interruttore principale del dispositivo

PRENOTAZIONE - Tasto di accensione/spegnimento del tempo di funzionamento del dispositivo.

TRASFORMAZIONE - Pulsante per cambiare la modalità di visualizzazione: il display mostra la temperatura o l'ora.

3.2. Preparazione al lavoro

La temperatura ambiente non deve superare i 40°C e l'umidità relativa non deve superare l'85%. L'apparecchio deve essere posizionato in modo da garantire una buona circolazione dell'aria. Bisogna mantenere una distanza minima di 10 cm da ogni parete dell'apparecchio. Tenere l'apparecchio lontano da qualsiasi superficie calda. Utilizzare sempre l'unità su una superficie piana, stabile, pulita, ignifuga e asciutta e fuori dalla portata dei bambini e delle persone con funzioni mentali, sensoriali e intellettuali ridotte. Posizionare l'unità in modo tale che la spina principale sia raggiungibile in qualsiasi momento. Assicurarsi che l'alimentazione elettrica dell'apparecchio corrisponda ai dati riportati sulla targhetta!

Prima del primo utilizzo, smontare tutti i componenti e lavarli, così come lavare l'intero apparecchio.

3.3. Montaggio dell'apparecchio

1) Posizionare la vaschetta dell'acqua sul fondo.
2) Avvitare un'estremità del tubo di ingresso nell'ingresso dell'acqua sul retro del dispositivo.
3) L'altra estremità del tubo di ingresso deve essere avvitata ad una fonte d'acqua o ad un rubinetto con foro filettato.
4) Aprire la fornitura d'acqua.
5) Collegare il dispositivo alla corrente.

3.4. Utilizzo del dispositivo.

Impostazione della temperatura

1) Quando si utilizza per la prima volta, premere il pulsante ON/OFF per 5 secondi, quando viene visualizzato "HP", la temperatura originariamente impostata del dispenser verrà visualizzata immediatamente.
2) Tenere premuto il pulsante ON/OFF per 5 secondi per spegnere il dispositivo. Premere delicatamente il pulsante ON/OFF per accendere il dispositivo.
3) Quando sullo schermo appare "HP", premere il pulsante PRENOTAZIONE per aumentare la temperatura, premere il pulsante TRASFORMAZIONE per diminuire la temperatura.

Impostazioni orario

Esempio: 7:30:

1) Premere il pulsante ON/OFF per 3 secondi finché sul display non viene visualizzato "RE".
2) Utilizzare il pulsante PRENOTAZIONE o TRASFORMAZIONE per impostare il valore su 7.
3) Premere il pulsante ON/OFF per impostare il valore dei minuti. Utilizzare il pulsante PRENOTAZIONE o TRASFORMAZIONE per impostare il valore su 30.
4) Premere il pulsante ON/OFF o attendere 20 secondi per confermare l'impostazione.

Impostazione dell'orario di accensione/spegnimento del dispositivo

Esempio: impostare l'ora di accensione alle 8:30/l'ora di spegnimento alle 22:30:

1) Premere il pulsante ON/OFF per 3 secondi finché sul display non viene visualizzato " [197]".
2) Utilizzare il pulsante PRENOTAZIONE o TRASFORMAZIONE per impostare il valore 8.
3) Premere il pulsante ON/OFF finché sul display non viene visualizzato " .....", quindi impostare il valore su 30 utilizzando il pulsante PRENOTAZIONE o TRASFORMAZIONE.

Impostazione dell'orario di spegnimento la sera alle 22:30

4) Premere il pulsante ON/OFF finché sul display non viene visualizzato " IHF ", quindi impostare il valore su 22 utilizzando il pulsante PRENOTA o TRASFORMAZIONE.

5) Premere il pulsante ON/OFF finché sul display non viene visualizzato "13F", quindi impostare il valore su 30 utilizzando il pulsante PRENOTAZIONE o TRASFORMAZIONE.

6) Premere il pulsante ON/OFF o attendere 20 secondi per confermare l'impostazione.

3.5. Pulizia e manutenzione

a) Prima di ogni pulizia, regolazione o sostituzione di accessori, e anche quando l'apparecchio non è in uso, bisogna rimuovere la spina di alimentazione e raffreddare completamente l'apparecchio.
b) Usare solo agenti non corrosivi per la pulizia della superficie.
c) Per la pulizia dell'apparecchio si possono usare solo detergenti delicati progettati per la pulizia delle superfici a contatto con gli alimenti.
d) Dopo ogni pulizia, tutte le parti devono essere asciugate accuratamente prima di riutilizzare il dispositivo.
e) Conservare l'apparecchio in un luogo asciutto e fresco, al riparo dall'umidità e dalla luce solare diretta.
f) È vietato spruzzare l'apparecchio con un getto d'acqua o immergerlo in acqua.
g) Eseguire ispezioni regolari dell'apparecchio per assicurarsi che sia in buone condizioni di funzionamento e che non si siano verificati danni.
h) Per pulire bisogna usare un panno morbido e umido.
i) Non utilizzare oggetti appuntiti e/o metallici (ad esempio spazzole metalliche o spatole metalliche) poiché potrebbero danneggiare la superficie del materiale di cui è composto l'apparecchio.
j) Non pulire l'unità con sostanze acide, agenti medici, diluenti, carburante, oli o altri prodotti chimici. Potrebbe causare danni al dispositivo.

SMALTIMENTO DELLE APPARECCHIATURE USURATE.

Alla fine della sua vita utile, questo prodotto non deve essere smaltito con i normali rifiuti urbani ma va affidato a un centro di raccolta di apparecchiature elettriche ed elettroniche. Ciò è indicato dal simbolo sul prodotto, sulle istruzioni per l'uso o sulla confezione. Le materie plastiche utilizzate nel dispositivo sono adatte al riutilizzo secondo la loro etichettatura. Riutilizzando, riciclando o applicando altre forme di utilizzo delle macchine usate, fornite un contributo significativo alla protezione del nostro ambiente.

Per informazioni sull'impianto adatto per lo smaltimento dei dispositivi usurati, contattare gli organi della vostra amministrazione locale.

RISOLUZIONE DEI PROBLEMI:

Problema	Possibile causa	Azione
Spia rossa spenta.Non viene visualizzata alcuna informazione.	L'alimentazione elettrica è stata interrotta o non c'è acqua.	Controllare l'alimentazione.
La luce verde è accesa, ma non c'è acqua.	Nessuna fornitura d'acqua, bassa pressione dell'acqua. La valvola è difettosa o fuori fase.	Riparare l'alimentazione idrica e aumentare la pressione.Controllare la tensione e sostituire la valvola.
La luce verde è accesa, ma la temperatura non viene visualizzata.	Elemento riscaldante difettoso.	Sostituire l'elemento riscaldante.
La luce gialla è accesa, ma l'apparecchio continua a non riscaldarsi, producendo molto vapore.La luce verde è spenta, ma l'acqua scorre dal troppopieno inferiore.	Cortocircuito del sensore di temperatura.	Sostituire il sensore di temperatura.
	L'elettrovalvola è bloccata da corpi estranei, la pressione dell'acqua è troppo alta.	Pulire l'elettrovalvola dai detriti, chiudere la valvola di ingresso dell'acqua o installare una valvola riduttrice di pressione.
