MANUAL DE USUARIO RCWK-10L-AUT Royal Catering

Manual de instrucciones

Használati útmutató

Brugsanvisning

Käyttöohje

Gebruiksaanwijzing

Bruksanvisning

Este manual de instrucciones ha sido traducido automáticamente. Nos esforzamos constantemente por ofrecer una traducción precisa. Sin embargo, ninguna traducción automática es perfecta. Tampoco pretende sustituir a la traducción realizada por un ser humano. El manual de instrucciones oficial es la versión inglesa. Cualquier discrepancia o diferencia en la traducción no es vinculante ni tiene ningún efecto legal a efectos de cumplimiento o ejecución. En caso de duda sobre la exactitud de la información incluida en las instrucciones de uso, consulte la versión inglesa de estos contenidos, ya que esta es la versión oficial.

Características técnicas

Descripción del parámetro	Valor del parámetro
Nombre del producto	Caldera de agua con llenado automático 10l
Modelo	RCWK-10L-AUT
Tensión de alimentación [V~] / frecuencia [Hz]	230/50
Potencia nominal [W]	3000
Eficiencia hídrica [l/h]	30
Presión máxima de entrada de agua [MPa]	0,4
Rango de temperatura [°C]	hasta 100
Medidas [Ancho x Profundidad x Altura; mm]	370x185x580
Peso [kg]	5,6

1. Descripción general

El manual está destinado a ayudar a un uso seguro y confiable. El producto ha sido desarrollado y fabricado siguiendo rigurosamente las prescripciones técnicas, utilizando la tecnología y los componentes más avanzados y manteniendo el máximo nivel de calidad.

ANTES DE COMENZAR A TRABAJAR LEA ATENTAMENTE ESTE MANUAL.

Para garantizar el funcionamiento prolongado y confiable del dispositivo, asegúrese de operarlo y mantenerlo correctamente siguiendo las pautas de este manual de instrucciones. Las características técnicas y los datos incluidos en este manual son actuales. El fabricante se reserva el derecho de realizar cambios para mejorar la calidad. Teniendo en cuenta el progreso técnico y la posibilidad de reducir el ruido, la unidad está diseñada y construida de tal manera que los riesgos derivados de las emisiones sonoras se reducen al nivel más bajo posible.

Explicación de los símbolos

CE !

El producto cumple con los requisitos de las correspondientes normas de seguridad.

Antes de utilizar, leer atentamente el manual.

Producto reciclable.

¡PRECAUCIÓN! o ¡ ADVERTENCIA! o ¡ RECUERDA! Una señal de advertencia general que describe una situación determinada.

¡ADVERTENCIA! ¡Peligro de choque eléctrico!

¡advertencia! ¡Tocar la superficie caliente puede provocar quemaduras!

Solo para uso en interiores.

¡ADVERTENCIA! Las imágenes de este manual tienen carácter meramente explicativo y los detalles de su producto pueden ser diferentes.

2. Seguridad de uso

¡ADVERTENCIA!

Lea todas las advertencias e instrucciones de seguridad. El incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas, incendios y/o lesiones graves o la muerte.

El término "dispositivo" o "producto" en las advertencias y la descripción de las instrucciones se refiere a Caldera de agua con llenado automático 10l

2.1. Seguridad eléctrica

a) La clavija de la herramienta eléctrica debe coincidir con el enchufe. Nunca modificar el enchufe de ninguna manera. Usar la clavija no modificada y el enchufe de alimentación correspondiente reducirá el riesgo de choque eléctrico.
b) Evite tocar las partes conectadas a tierra como tubos, radiadores, calderas y frigoríficos. Existe un mayor riesgo de descarga eléctrica si su cuerpo está conectado a tierra y toca el dispositivo mientras está expuesto a la lluvia directa, al pavimento mojado o mientras trabaja en un ambiente húmedo. El ingreso del agua a la herramienta aumenta el riesgo de avería y descargas eléctricas.
c) No tocar el dispositivo con las manos mojadas o húmedas.
d) No usar el cable de alimentación de forma incorrecta. Nunca manipular el equipo ni sacar la clavija tirando del cable. Mantenga el cable alejado de fuentes de calor, aceite, bordes afilados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.
e) Si no se puede evitar el uso del aparato en un entorno húmedo, se debe utilizar un dispositivo de corriente residual (RCD). El uso del RCD reduce el riesgo de descarga eléctrica.
f) No usar el aparato si el conductor de alimentación está dañado o muestra claros signos de desgaste. El cable de alimentación dañado debe ser sustituido por un electricista cualificado o por el servicio técnico del fabricante.
g) Para evitar el choque eléctrico, no sumergir el cable, el enchufe o el aparato en agua o en cualquier otro líquido. No trabajar con la herramienta en superficies mojadas.

2.2. Seguridad en el lugar de trabajo

a) Mantener el área de trabajo ordenada y bien iluminada. El desorden o la mala iluminación pueden provocar accidentes. Sea previsor, mire lo que está haciendo y use el sentido común cuando use el dispositivo.
b) Si encuentra algún daño o irregularidad en el funcionamiento del producto, apáguelo inmediatamente y comuníqueselo a una persona autorizada.
c) Solo el servicio técnico del fabricante se puede encargar de la reparación del dispositivo. ¡No realizar las reparaciones por sí solo!
d) En caso de ignición o incendio, utilice únicamente extintores de polvo o nieve (CO2) para suprimir el dispositivo activo.
e) Guardar este manual para futuras consultas. En caso de transmitir el equipo a otra persona, deberá entregarse también el manual de uso.
f) Mantener el equipo fuera del alcance de los niños y los animales.
g) Si el dispositivo se utiliza conjuntamente con otros equipos, se deben observar también las indicaciones de los demás manuales de uso pertinentes.

¡Recuerde! Durante la operación del equipo es imperativo proteger a los niños y otras personas que se encuentren cerca del área de trabajo.

2.3. Seguridad personal

a) No opere este dispositivo si está cansado, enfermo o bajo la influencia de alcohol, drogas o medicamentos que puedan afectar su capacidad para operar el dispositivo.
b) El dispositivo no está diseñado para ser utilizado por personas (incluidos niños) con funciones mentales, sensoriales o intelectuales reducidas o personas que carecen de experiencia y/o conocimiento a menos que estén supervisados o hayan sido instruidos por una persona responsable de su seguridad sobre cómo operar el dispositivo.
c) Para evitar un arranque accidental, el usuario debe asegurarse que el interruptor está en la posición de apagado antes de conectarlo a una fuente de alimentación.
d) El dispositivo no es un juguete. Se debe vigilar a los niños para asegurarse de que no jueguen con el producto.
e) ¡No coloque sus manos ni ningún otro objeto dentro del dispositivo en funcionamiento!

2.4. Uso seguro del dispositivo

a) No utilice el dispositivo si el interruptor ON/OFF no funciona correctamente (no enciende ni apaga). Cuando una herramienta no se puede controlar con el interruptor, es peligrosa, no debe ser utilizada y debe ser reparada.
b) Desconecte el dispositivo de la fuente de alimentación antes de ajustarlo, limpiarlo o darle servicio. Esta medida preventiva reduce el riesgo de su puesta en marcha accidental.
c) Mantenga el producto sin usar fuera del alcance de los niños y de cualquier persona que no esté familiarizada con el dispositivo o este manual. Los dispositivos son peligrosos en manos de usuarios sin experiencia.
d) Mantener el dispositivo en buen estado técnico. Antes de cada uso comprobar si hay daños generales o daños relacionados con las piezas móviles (grietas en las piezas y los elementos o cualquier otra condición que pueda afectar al funcionamiento seguro del producto). Si está dañado, devuelva el dispositivo para su reparación antes de usarlo.
e) Mantener el equipo fuera del alcance de los niños.
f) Cualquier operación de reparación y mantenimiento debe ser realizada por el personal cualificado y utilizando repuestos originales. Así la seguridad de uso será garantizada.
g) Para garantizar la integridad operativa diseñada del equipo, no retirar las cubiertas instaladas en fábrica ni desatornillar los pernos.
h) No mueva, mueva ni gire el dispositivo mientras está en funcionamiento.
i) Limpiar regularmente la herramienta para evitar la acumulación permanente de suciedad.
j) El dispositivo no es un juguete. Los niños no deben realizar la limpieza y el mantenimiento sin la supervisión de un adulto.
k) No ponga en marcha una máquina vacía.
I) No manipular la estructura del equipo para cambiar sus parámetros o el diseño.
m) Mantener el equipo lejos de fuentes de fuego y calor
n) Asegurarse de la colocación estable de la rueda.
o) ¡No tapar los orificios de ventilación de la herramienta!

¡ADVERTENCIA! Aunque el equipo ha sido diseñado para ser seguro, con las protecciones adecuadas, y a pesar del uso de elementos de seguridad adicionales para el usuario, sigue existiendo un pequeño riesgo de accidente o lesión al manipular el equipo. Se recomienda mantener precaución y actuar con sentido común al utilizarlo.

3. Instrucciones de uso

El dispositivo está diseñado únicamente para calentar y mantener la temperatura del agua establecida. La responsabilidad de todos los daños resultantes de un uso distinto al indicado recae sobre el usuario.

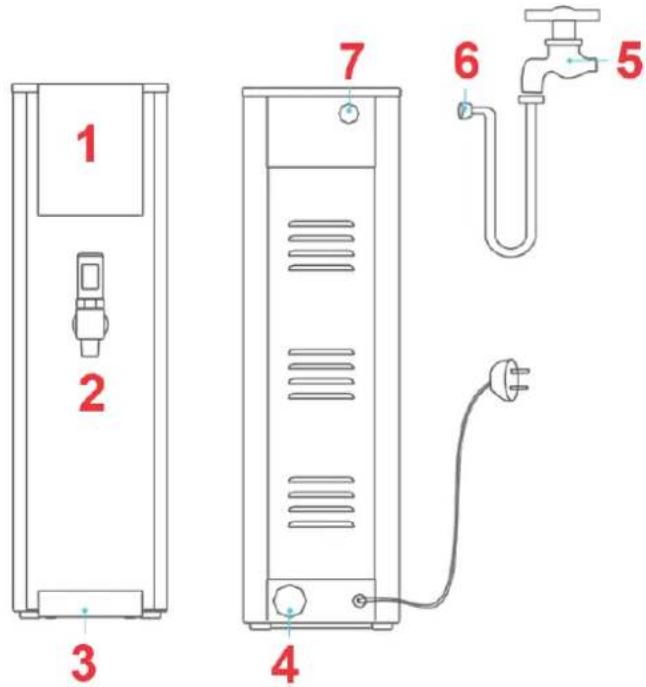

3.1. Descripción del producto

1 2 3 4 7 6 5

1 - Panel de control

2 - Toque

3 - Bandeja de agua

4 - Salida de agua

5 - Grifo de suministro

6 - Tubo de entrada de agua

7 - Entrada de agua

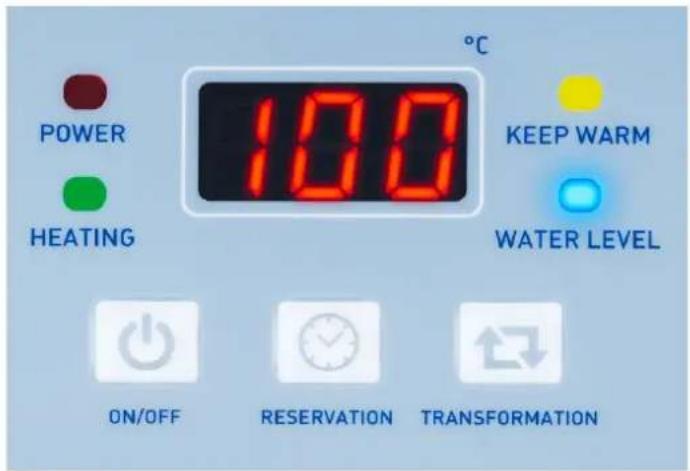

Panel de mando:

ENERGÍA - Indicador de energía.

CALEFACCIÓN - Indicador de calentamiento de agua.

MANTENER CALIENTE - El agua ha alcanzado la temperatura establecida; Modo de mantenimiento de temperatura.

NIVEL DE AGUA : el nivel de agua en la unidad es correcto.

Si alguna de las luces parpadea, hay un mal funcionamiento del dispositivo.

Botones:

ON/OFF - el interruptor principal del dispositivo

RESERVA - Botón de encendido/apagado del tiempo de funcionamiento del dispositivo.

TRANSFORMACIÓN - Botón para cambiar el modo de visualización: la pantalla muestra la temperatura o el tiempo.

3.2. Preparación para el trabajo

LUGAR DE USO

La temperatura de ambiente no debe exceder los 40°C y la humedad relativa no debe exceder el 85%. El dispositivo debe estar situado de manera que garantice una buena circulación de aire. Debe mantenerse una distancia mínima de 10 cm de cada pared del aparato. Mantenga el equipo alejado de cualquier superficie caliente. Siempre opere la unidad sobre una superficie nivelada, estable, limpia, ignífuga y seca y fuera del alcance de los niños y personas con funciones mentales, sensoriales e intelectuales deterioradas. Coloque el aparato de forma que se pueda acceder al enchufe principal en cualquier momento. ¡Asegúrese de que la fuente de alimentación del dispositivo coincida con los datos indicados en la placa de características!

Antes del primer uso, desmonte todos los componentes y lávelos, así como todo el equipo.

3.3. Montaje del equipo

1) Coloque la bandeja de agua en el fondo.
2) Atornille un extremo del tubo de entrada en la entrada de agua en la parte posterior del dispositivo.
3) El otro extremo del tubo de entrada debe atornillarse a una fuente de agua o a un grifo con un orificio roscado.
4) Abra el suministro de agua.
5) Conecte el equipo a una toma de corriente.

3.4. Manejo del equipo.

Ajuste de temperatura

1) Cuando lo use por primera vez, presione el botón ON/OFF durante 5 segundos, cuando se muestre "HP", la temperatura originalmente configurada del dispensador se mostrará inmediatamente.
2) Mantenga presionado el botón ON/OFF durante 5 segundos para apagar el dispositivo. Presione suavemente el botón ON/OFF para encender el dispositivo.
3) Cuando aparezca "HP" en la pantalla, presione el botón RESERVACIÓN para aumentar la temperatura, presione el botón TRANSFORMACIÓN para disminuir la temperatura.

Configuracion de hora

Ejemplo: 7:30:

1) Presione el botón ON/OFF durante 3 segundos hasta que la pantalla muestra " Ht".
2) Utilice el botón RESERVA o TRANSFORMACIÓN para establecer el valor en 7.
3) Presione el botón ON/OFF para configurar el valor de los minutos. Utilice el botón RESERVA o TRANSFORMACIÓN para establecer el valor en 30.
4) Presione el botón ON/OFF o espere 20 segundos para confirmar la configuración.

Configuración del tiempo de encendido/apagado del dispositivo

Ejemplo: Establezca la hora de encendido a las 8:30 a. m./hora de apagado a las 10:30 p. m.:

1) Presione el botón ON/OFF durante 3 segundos hasta que la pantalla muestre "III".
2) Utilice el botón RESERVA o TRANSFORMACIÓN para establecer el valor 8.
3) Presione el botón ON/OFF hasta que la pantalla muestra " .....", luego establezca el valor en 30 usando el botón RESERVA o TRANSFORMACIÓN.

Configurar la hora de apagado por la tarde a las 22:30

4) Presione el botón ON/OFF hasta que la pantalla muestra "IHF", y luego establezca el valor en 22 usando el botón RESERVA o TRANSFORMACIÓN.

5) Presione el botón ON/OFF hasta que la pantalla muestre "16F", luego establezca el valor en 30 usando el botón RESERVA o TRANSFORMACIÓN.

6) Presione el botón ON/OFF o espere 20 segundos para confirmar la configuración.

3.5. Limpieza y mantenimiento

a) Antes de cualquier limpieza, ajuste, sustitución de accesorios y cuando el equipo no esté en uso, desconecte el enchufe de la red y deje que el equipo se enfríe por completo.

b) Para la limpieza de superficies no deben utilizarse productos con propiedades corrosivas.

c) Para la limpieza del equipo sólo deben utilizarse detergentes suaves destinados a la limpieza de superficies que entren en contacto con alimentos.

d) Después de cada limpieza, todas las piezas deben secarse completamente antes de volver a utilizar el dispositivo.

e) Guardar el dispositivo en un lugar fresco y seco, protegido de la humedad y de la luz solar directa.

f) Está prohibido dirigir un chorro de agua a la herramienta o sumergirla en el agua.

g) Se deben realizar inspecciones periódicas del equipo para asegurarse de que está en buen estado de funcionamiento y de que no se ha producido ningún daño.

h) Limpiar con un paño suave y húmedo.

i) No utilice objetos afilados y/o metálicos (por ejemplo, cepillo de alambre o espátula de metal), ya que pueden dañar la superficie del material del que está hecho el aparato.

j) No limpie la unidad con sustancias ácidas, agentes médicos, diluyentes, combustible, aceites u otros productos químicos. Podría causar daños al dispositivo.

ELIMINACIÓN DE DISPOSITIVOS USADOS.

Al final de su vida útil, este producto no debe desecharse con la basura doméstica normal, sino que debe llevarse a un punto de recogida para el reciclaje de aparatos eléctricos y electrónicos. Esto se indica mediante el símbolo en el producto, las instrucciones de funcionamiento o el embalaje. Los materiales utilizados en este equipo son reciclables de acuerdo con su marcado. Al reutilizar, reciclar o aplicar otras formas de uso a las máquinas de desecho, usted contribuye de manera significativa a la protección de nuestro medio ambiente.

La administración local le proporcionará información sobre el punto adecuado para desechar los equipos usados.

RESOLUCIÓN DE PROBLEMAS:

Problema Posible causa	Medida
Luz indicadora roja apagada.No se muestra ninguna información.	Se ha cortado el suministro eléctrico o no hay agua.	Verifique la fuente de alimentación.
La luz verde está encendida, pero no hay agua.	Sin suministro de agua, baja presión de agua. La válvula está defectuosa o desfasada.	Repare el suministro de agua y aumente la presión.Verifique el voltaje y reemplace la válvula.
La luz verde está encendida, pero no se muestra la temperatura.	Elemento calefactor defectuoso.	Reemplace el elemento calefactor.
La luz amarilla está encendida, pero el dispositivo aún no se calienta y produce mucho vapor.	Cortocircuito del sensor de temperatura.	Reemplace el sensor de temperatura.
La luz verde está apagada, pero sale agua por el rebosadero inferior.	La válvula solenoide está bloqueada por objetos extraños, la presión del agua es demasiado alta.	Limpie la válvula solenoide de residuos, cierre la válvula de entrada de agua o instale una válvula reductora de presión.
