MODE D'EMPLOI VK 1093/125M4I GROTHE
Installation de la caméra box 44
CONFIGURATIONS IP DE L'UNITE DE FILMAGE 46
Connexion sur reseau IP avec service DHCP 46
Generalites
Cher client,
Nous vous remercions d'avoir fait l'achat du produit objet du présent document.
Le présent document est un mini guide qui vous permettra de procéder avec rapidité à la mise en marche du modèle H.265 IP Camera Series URMET S.p.A.
Lire attentivement ce mini guide pour utiliser correctement et respecter les consignes de sécurité d'usage de l'appareil que vous avez à peine acheté. Toujours conserver ce document à portée de main pour toute consultation ultérieure.
\*IMPORTANT
Pour toute information détaillée sur l'appareil, il est recommandé de consulter le manuel d'usage que vous pouvez repérer sur le site Urmet (voir QR code reporté sur la feuille complémentaire).
AVERTISSEMENTS
Alimentation
Avant de brancher l'appareil au secteur d'alimentation, s'assurer que les données nominales correspondent à celles du secteur d'alimentation.
Il est recommandé de prévoir l'installation en amont des appareils d'un interrupteur de coupure et de protection.
En cas de panne et/ou de mauvais fonctionnement, couper l'alimentation à l'aide de l'interrupteur général.
Utiliser exclusivement l'alimentateur fourni avec le produit.
Recommandations de sécurité
Pour prévenir les risques d'incendie et d'électrocution, éviter d'exposer le dispositif à la pluie et à l'humidité ainsi que d'introduire tout objet solide et tout liquide à l'intérieur du dispositif. Si tel devait être le cas, débrancher le dispositif du secteur d'alimentation et le faire contrôler par un personnel qualifié.
En aucun cas, le dispositif ne doit être ouvert. Pour toute intervention de réparation, faire appel à un personnel qualifié ou contacter le centre d'assistance technique agréé (www.urmet.com >> Contacts).
Conserver l'appareil hors de la portée des enfants pour prévenir les risques de dommages accidentels.
Ne pas toucher l'appareil avec les mains mouillées pour éviter les risques de décharge électrique et de dommages mécaniques.
En cas de chute de l'appareil ou en cas de dommages de l'enveloppe externe, en interrompre l'utilisation. Ne pas en interrompre l'utilisation dans de telles conditions expose à des risques de décharge électrique. Dans le cas où cela se produirait, contacter le revendeur ou l'installateur agréé.
Recommendations d'installation
Ne pas installer la caméra dans un environnement où elle serait exposée à la pluie ou à
l'humidité. Pour de tels environnements, utiliser les protections prévues à cet effet.
Éviter d'orienter directement l'objectif vers le soleil ou vers des sources de lumière interne y compris quand la caméra est éteinte; la personne/objet à filmer ne doit pas être en contre-jour.
Éviter d'orienter la caméra vers des objets réfléchissants.
La présence de certains types de lumière (fluorescente colorée par exemple) peut altérer les couleurs.
Ne pas placer le dispositif sur une surface qui ne garantirait pas la stabilité nécessaire (table instable ou plan incliné par exemple). Sur une telle surface, le dispositif pourrait tomber et causer des blessures ou des dommages mécaniques.
Dans le cas où de l'eau ou tout autre produit s'infiltrerait dans le dispositif, ne plus l'utiliser pour prévenir les risques d'incendie et de décharges électriques. Dans le cas où cela se produirait, contacter le revendeur ou l'installateur agréé.
Ne pas couvrir la caméra d'un chiffon alors qu'elle est en marche pour prévenir les déformations de l'enveloppe extérieure et la surchauffe des parties internes exposant à des risques d'incendie, de décharges électriques et de panne mécanique.
Ne pas approcher d'aimants ni d'objets magnétisés pour ne pas risquer de compromettre le bon fonctionnement.
Ne pas utiliser le dispositif dans un environnement en présence de fumée, de vapeur, d'humidité, de poussière et/ou de vibrations intenses.
Ne pas mettre en marche le dispositif aussitôt après l'avoir déplacé d'un endroit froid à un endroit chaud et inversement. Attendre environ trois heures: cette durée est nécessaire pour que l'appareil puisse s'adapter au nouvel environnement (température, humidité, etc.).
Précautions d'utilisation
S'assurer que l'appareil est en parfait état après l'avoir sorti de son emballage.
S'assurer que la température de fonctionnement est dans les limites indiquées et que l'environnement n'est pas excessivement humide.
Éviter d'orienter la caméra vers le soleil pour ne pas endommager le capteur.
Nettoyage du dispositif
Utiliser un chiffon sec et frotter légèrement pour éliminer poussières et saletés.
Dans le cas où un chiffon ne suffirait pas pour éliminer les saletés, utiliser un chiffon humidifié avec un détergent neutre.
Pour le nettoyage de l'appareil, ne pas utiliser de produit en spray. Ne pas utiliser de liquides volatiles tels que l'essence, l'alcool, les solvants, etc. ni de chiffons traités chimiquement pour nettoyer le dispositif pour éviter tout déformation, détérioration ou rayures de la finition de la peinture.
Avant d'effectuer toute opération de nettoyage ou d'entretien, veiller à débrancher l'appareil du secteur d'alimentation électrique.
Enregistrements des images
L'appareil objet du présent document n'est pas conçu comme antivol mais essentiellement pour transmettre et éventuellement enregistrer des images. Aussi, dans le cas où l'utilisateur serait victime d'un vol, la société URMET S.p.A. ne saurait être tenue pour responsable de quelque préjudice et autres conséquences dommageables que ce soit.
Avant d'utiliser l'appareil, effectuer quelques essais d'enregistrement pour s'assurer du bon fonctionnement. Dans le cas où l'utilisateur serait victime d'une perte ou de tout autre préjudice causé par un mauvais réglage, par une mauvaise utilisation, un fonctionnement impropre de l'appareil, la société URMET S.p.A. ne saurait être tenue pour responsable de la perte de données mémorisées.
L'appareil contient des composants électroniques de précision. Pour garantir le bon des images, veiller à ce que l'appareil ne subisse pas chocs pendant son fonctionnement.
Confidentialité et Copyright
La caméra IP est un dispositif pour systèmes TVCC. L'enregistrement des images est soumis en lois en vigueur dans le pays où l'appareil est utilisé. Il est interdit d'enregistrement des images protégées par un Copyright.
Les utilisateurs de l'appareil sont responsables du contrôle et du respect de toutes les normes et autres réglementations locales relatives au monitorage et à l'enregistrement de signaux vidéo. Le fabricant NE SAURAIT être tenu pour responsable de toute utilisation de l'appareil qui enfreindrait les normes et réglementations en vigueur.
Mise à jour du firmware
Pour verifier la disponibilité de la mise à jour du logiciel vous devez prendre contact avec le Centre d'Assistance Technique Agréé Urmet.
Configuration de réseau
La caméra est réglée en modalité DHCP. Si le réseau sur lequel la caméra doit être installée ne supporte pas l'adressage dynamique (DHCP), la caméra active automatiquement l'adresse IP par défaut 192.168.1.168. En utilisant le logiciel Urmet «Device Search» fourni avec le CD de la caméra.
Il est possible de modifier cette adresse IP par défaut et les autres configurations de réseau de la caméra de façon à ce que celle-ci n'entre pas en conflit avec d'autres dispositifs en réseau.
Connexions de réseau
Pour effectuer une connexion avec un PC à distance (via Logiciel Client ou navigateur), il est nécessaire de tenir compte qu'à tout canal vidéo utilisé sur le PC correspond une connexion de type "unicast" (TCP, RTP et UDP).
Le dispositif est en mesure de supporter jusqu'à 10 connexions "unicast", à savoir qu'il est possible de visualiser le flux vidéo depuis un maximum de 10 points (PC ou smartphone) à distance simultanément, à condition que la bande disponible le permette.
Installation
INSTALLATION BULLET CAMERA

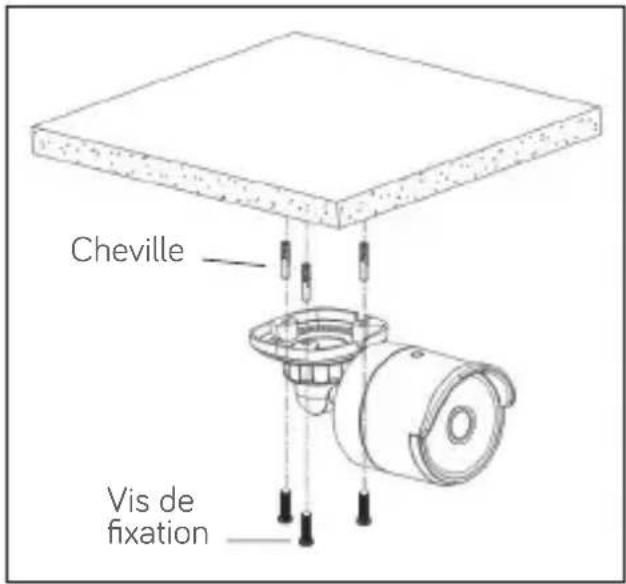

Fixation au plafond
Poser trois chevilles au plafond et fixer l'équipement à l'aide de trois vis de fixation.

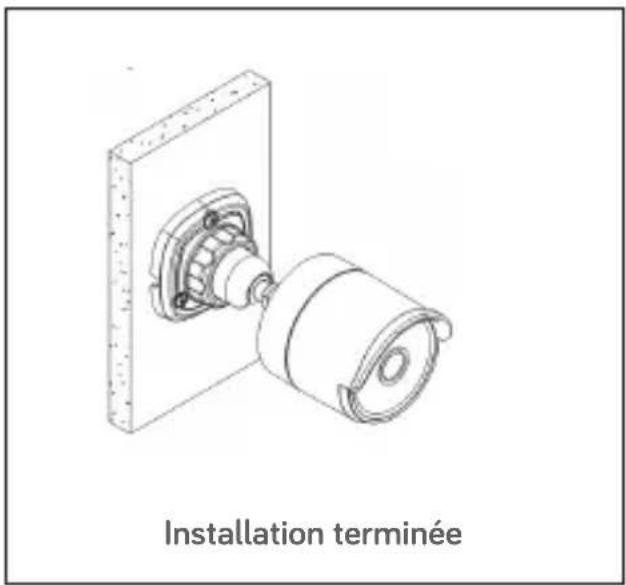

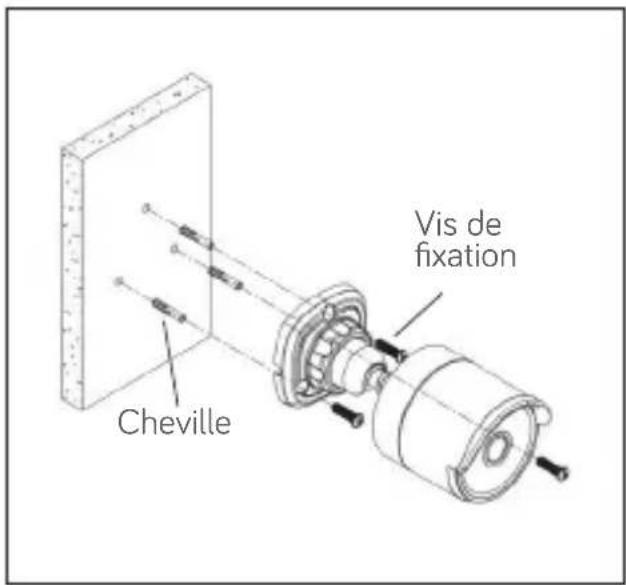

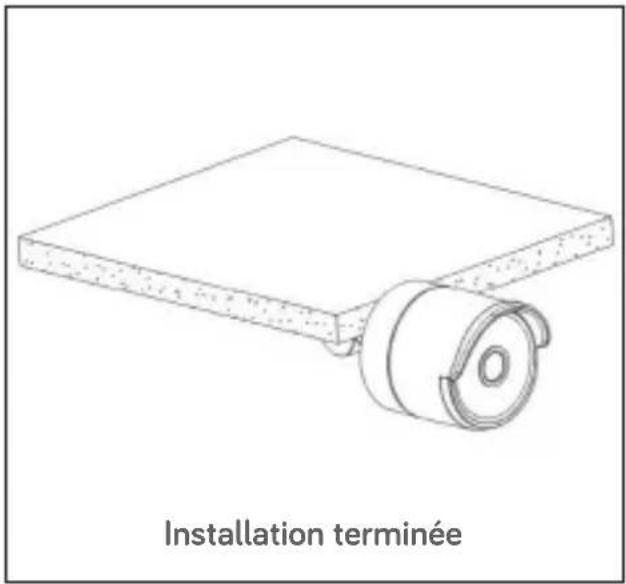

Montage mural
Poser trois chevilles sur le mur et fixer l'équipement à l'aide de trois vis de fixation.

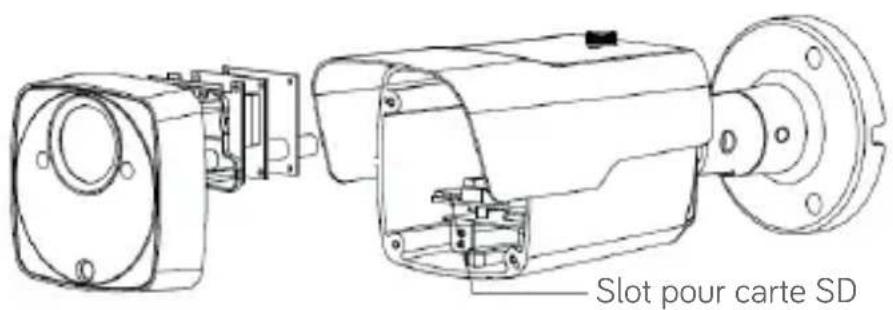

Installation de la carte SD
INSTALLATION INDOOR DOME CAMERA
Fixation au plafond

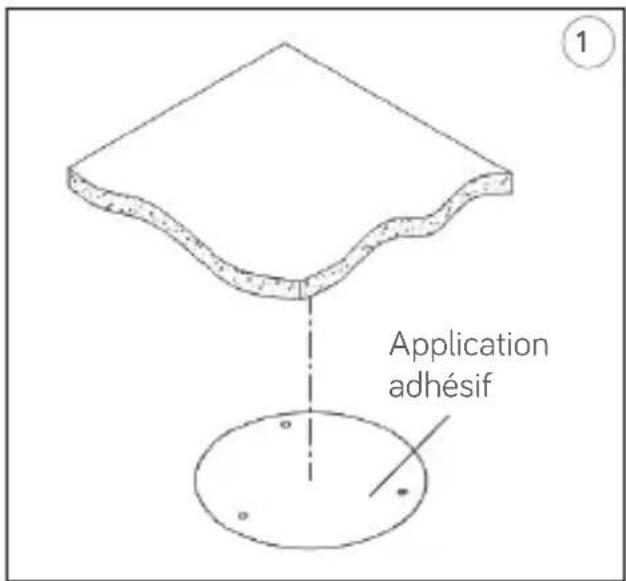

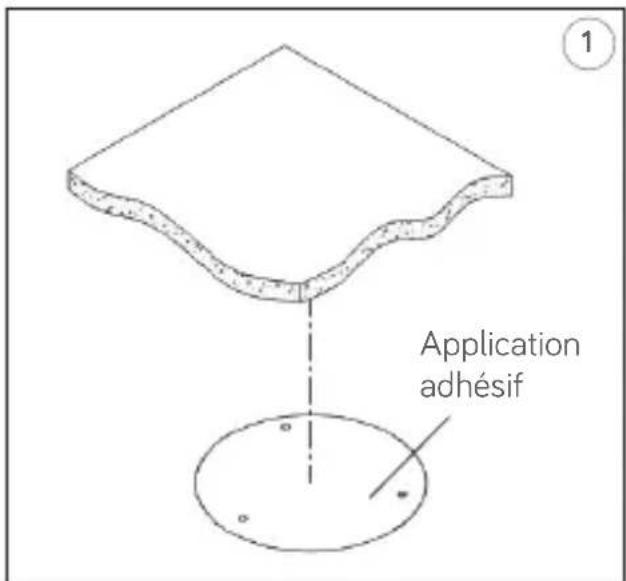

- Appliquer l'adhésif dans la position correcte.

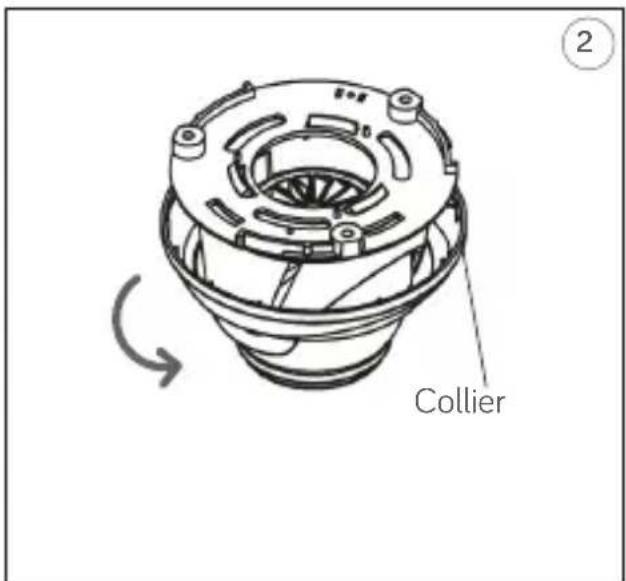

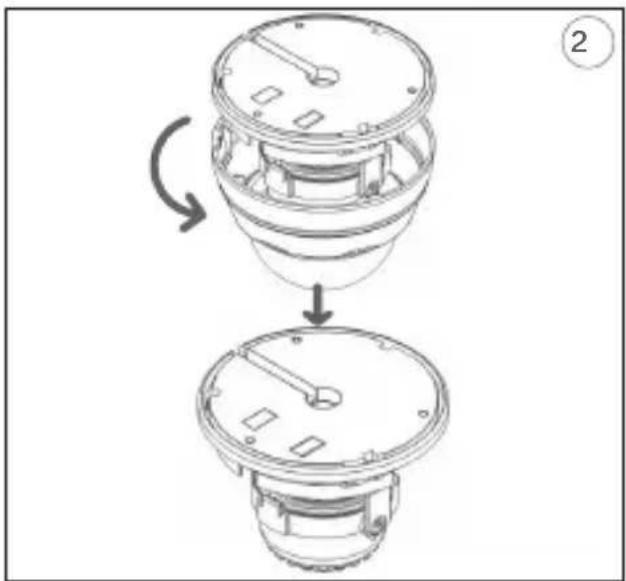

- Retirer l'écran de la caméra, en tournant le collier vers le bas dans le sens contraire des aiguilles d'une montre.
- Fixer la base en perçant des trous de blocage autour de l'adhésif; y insérer trois chevilles et fixer le tout à l'aide de trois vis de fixation. Régler correctement l'angle.
- Après avoir réglé l'angle, reposer l'écran en tournant le collier vers le haut dans le sens des aiquilles d'une montre.
Installation de la carte SD
INSTALLATION VANDAL-PROOF DOME CAMERA

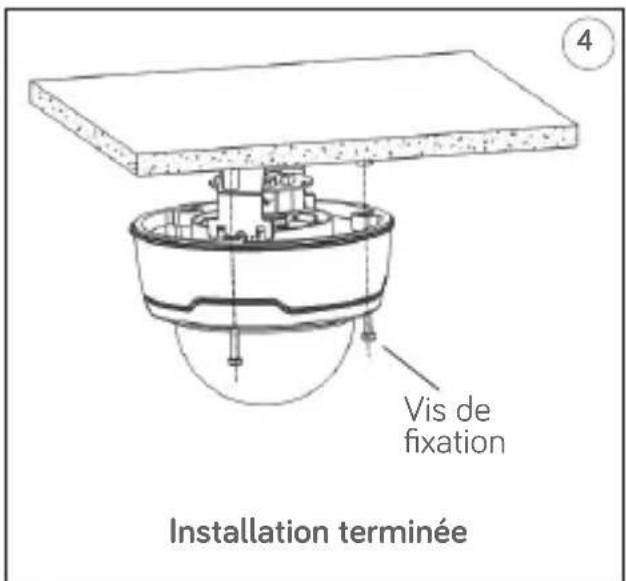

Fixation au plafond

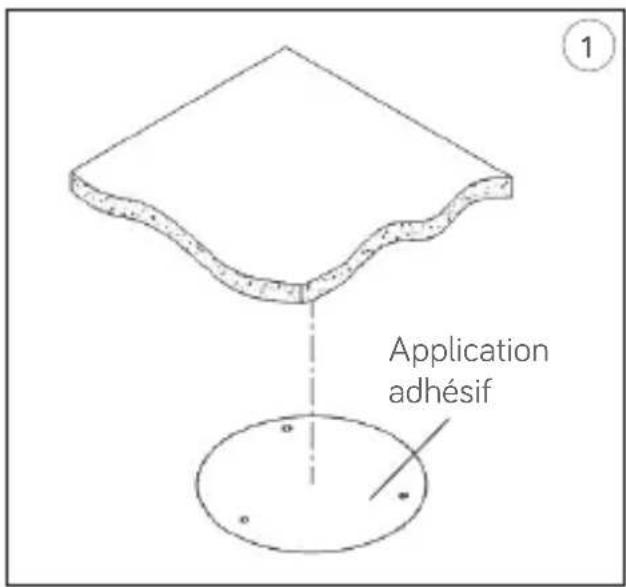

- Appliquer l'adhésif dans la position correcte.

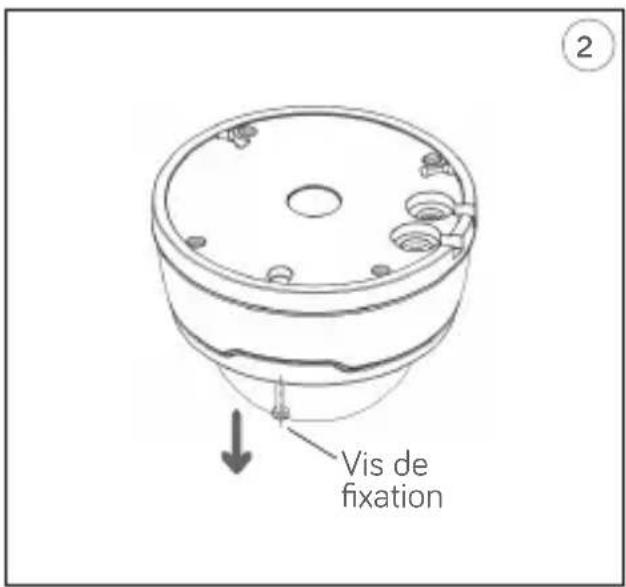

- Retirer l'élément avant, en desserrant les trois vis de fixation à l'aide d'un tournevis.

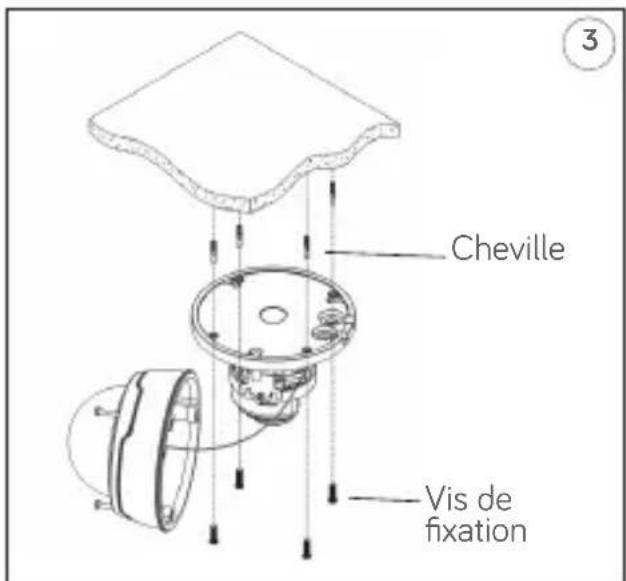

- Fixer la base en perçant des trous de blocage autour de l'adhésif; y insérer quatre chevilles et fixer le tout à l'aide de quatre vis de fixation. Régler correctement l'angle.
- Fixer l'élément avant sur la base, en serrant les trois vis de fixation.

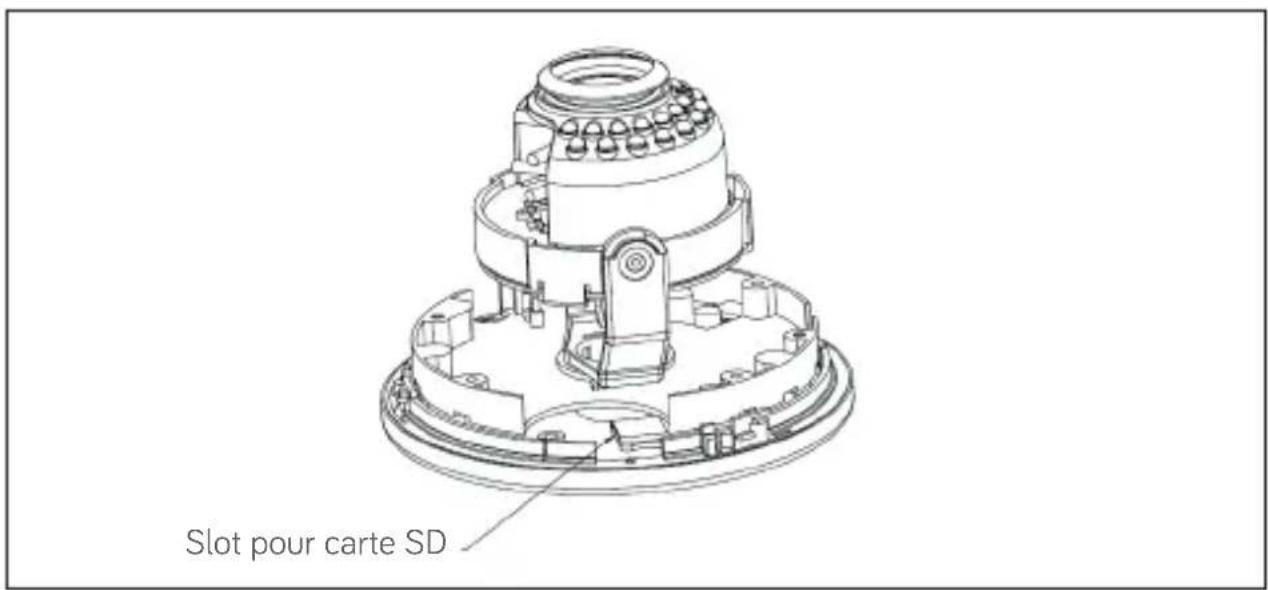

Installation de la carte SD
- Appliquer l'adhésif dans la position correcte.
- Retirer l'écran de la caméra, en tournant le collier vers le bas.
- Fixer la base en perçant des trous de blocage autour de l'adhésif; y insérer trois chevilles et fixer le tout à l'aide de trois vis de fixation.
- Régler correctement l'angle.
- Reposer l'écran en tournant le collier vers le haut.

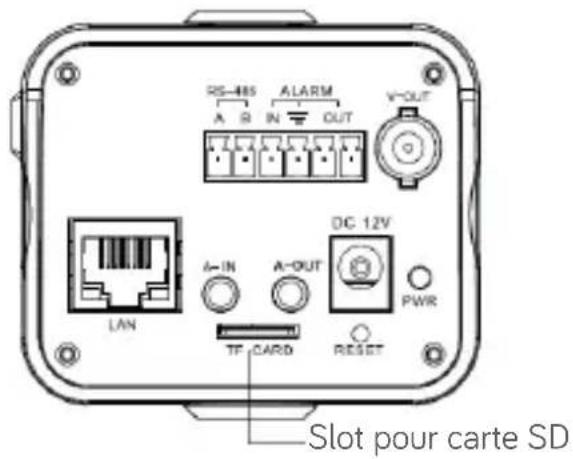

Panneau postérieur du boîtier de la caméra
- PWR (Power): indicateur de la Led de mise en service de la caméra IP
- Reset Button (Touche de RAZ): le dispositif rétablit les paramètres par défaut en appuyant pendant 3 secondes sur cette touche.
- A-IN (Audio IN): possibilités de connexion avec dispositifs en entrée, un micro par exemple.
• LAN (Connecteur de réseau): Interface de réseau RJ45, supportant l'alimentation par POE.
• V-OUT (Video Out): signal analogique de sortie vidéo.
• Power Interface (Connecteur d'alimentation): DC 12V.
• RS-485 (Interface RS-485): A et B sont les connecteurs RS-485. - ALARM (Interface d'alarmes): comprend une entrée d'alarme (IN et G) et deux sorties d'alarme.
IMPORTANT:
Fonction Backfocus non supportée.
AUTO-IRIS PLUG
Après avoir mis la caméra sous tension, il est nécessaire de la configurer sur le réseau de la maison ou du bureau.
En présence de plusieurs caméras sur un même réseau, il est conseillé de les installer et de les configurer une à la fois.
CONNEXION SUR RESEAU IP AVEC SERVICE DHCP
Pour l'installation rapide de la caméra sur un réseau avec service d'adressage automatique (DHCP), une adresse IP sera automatiquement attribuée à la caméra IP. En l'absence d'adressage automatique (DHCP), l'adresse IP statique par défaut sera 192.168.1.168.
Configuration de la caméra IP:

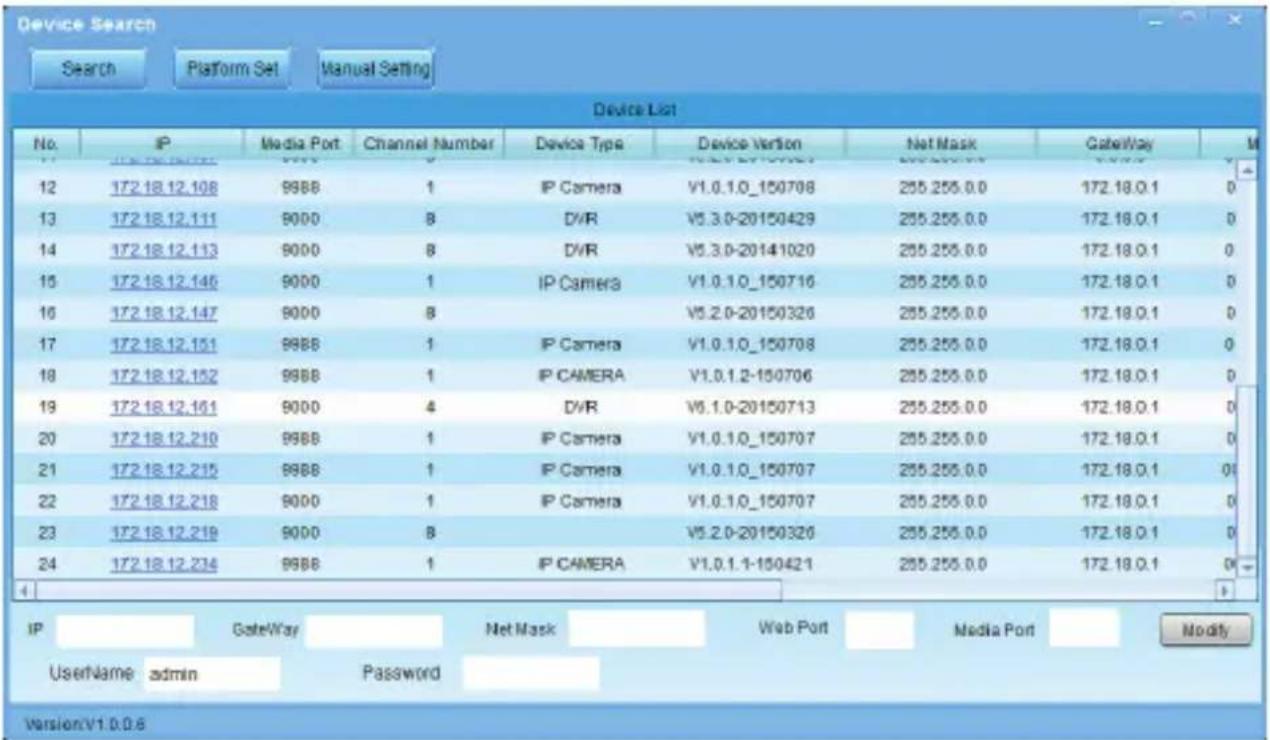

- Installer le logiciel "Device Search" (livré de série sur CD) et suivre les instructions affichées à l'écran.
- Lancer le logiciel "Device Search. En sélectionnant 6", le logiciel affichera automatiquement l'adresse IP, le masque de sous-réseau, la passerelle et l'adresse MAC de chaque caméra IP active sur le LAN courant (voir figure suivante).
Si l'adresse IP recherchée et l'adresse du PC ne se trouvent pas sur le même réseau, l'utilisateur peut modifier l'adresse IP, le masque de sous-réseau et d'autres paramètres de la caméra IP, en utilisant le logiciel "Device Search".

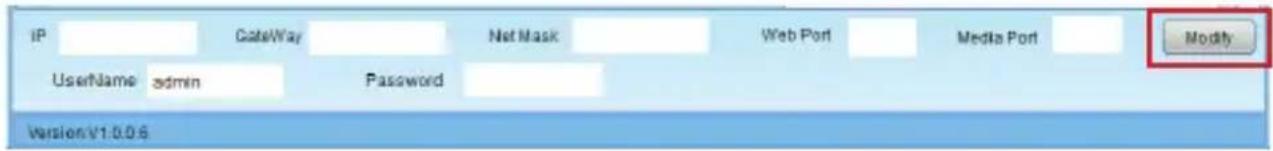

Sélectionner d'abord le dispositif pour modifier l'adresse IP, puis entrer la nouvelle adresse IP, le masque de sous-réseau, la passerelle et le nom utilisateur/mot de passe. Entrer le mot de passe du dispositif est appuyer sur "Modify" pour changer son adresse IP.
*IMPORTANT: IP paramètres par défaut de la camera IP
Adresse IP statique par défaut : 192.168.1.168

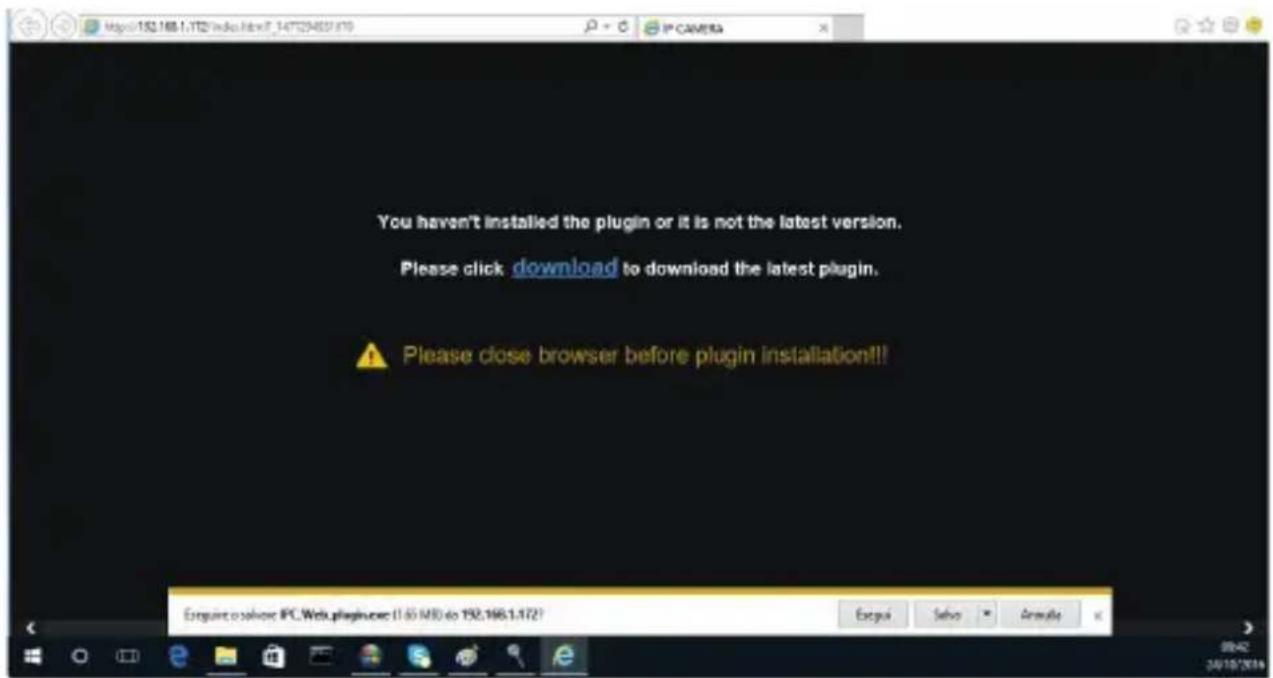

- Avant d'utiliser Internet Explorer pour procéder au premier accès de la camera IP, il est nécessaire d'installer les plugsins en suivant la procedure comme indiqué ci-après:
- Adresse d'accès IP de la camera IP pour installer le plugin seulement au premier accès. Sur la page du navigateur Web qui s'ouvre sélectionner "Download" (Téléchargement) et ensuite sélectionner "Run" (lancer) sur la page qui s'affiche (voir ci-dessous)
- Attendre le déchargement du plugin. Donner ensuite confirmation à l'installation de ActiveX.

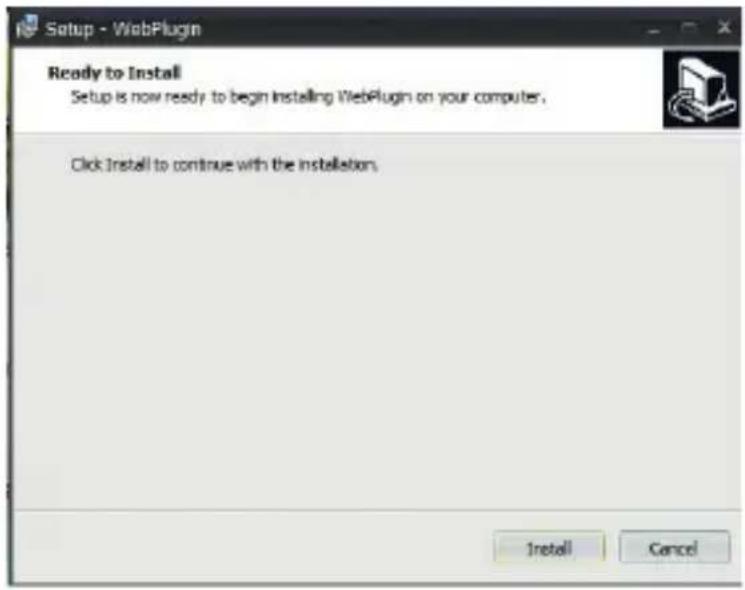

- Sélectionner "Install" et attendre que l'application soit installée.

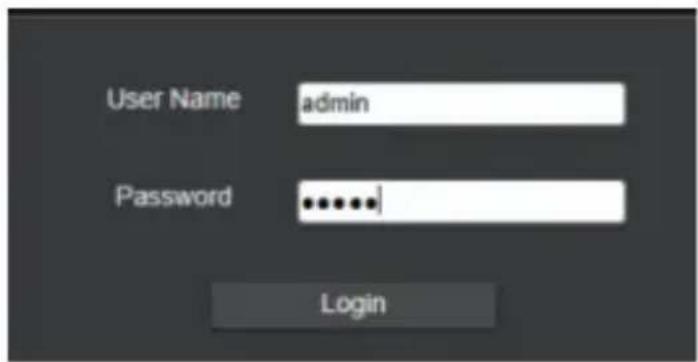

- Après avoir terminé l'installation Active X, fermer la page Web et relancer l'application. Insérer l'adresse IP de la caméra. Compléter le login en insérant l'identifiant (Use Name défaut: admin) – mot de passe (Password défaut: admin) et le language choisi.

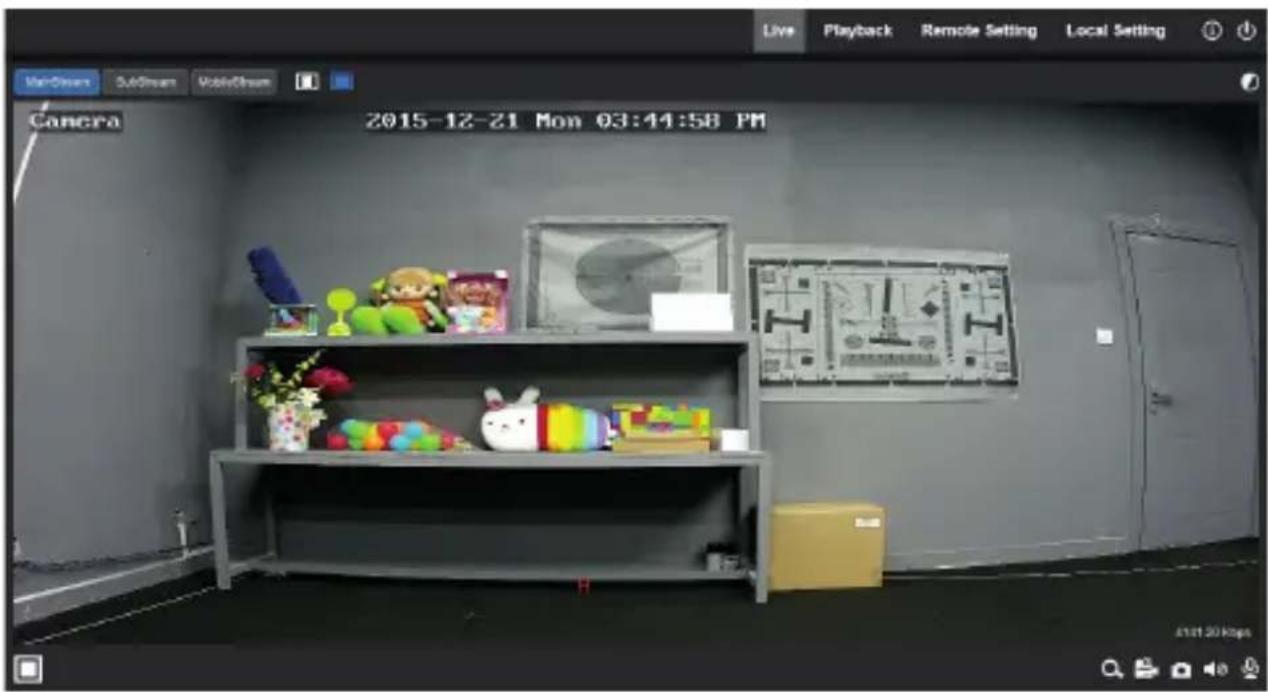

- A ce stade, sélectionner "Login" pour accéder à l'écran LIVE.
- Appuyer sur les boutons en haut à gauche pour sélectionner le flux vidéo (Main Stream, Sub Stream ou Mobile Stream).
