MODE D'EMPLOI VK 1099/372 GROTHE

Completion of InstallationEN DS1099-121D

Completion of InstallationEN DS1099-121D

Adjusts focus automaticallyEN DS1099-121D

Généralités Cher client, Nous vous remercions d’avoir fait l’achat du produit objet du présent document. Le présent document est un mini guide qui vous permettra de procéder avec rapidité à la mise en marche du modèle H.265 IP Camera Series URMET S.p.A. Lire attentivement ce mini guide pour utiliser correctement et respecter les consignes de sécurité d’usage de l’appareil que vous avez à peine acheté. Toujours conserver ce document à portée de main pour toute consultation ultérieure. *IMPORTANT Pour toute information détaillée sur l’appareil, il est recommandé de consulter le manuel d’usage que vous pouvez repérer sur le site Urmet (voir QR code reporté sur la feuille complémentaire). AVERTISSEMENTS Alimentation Avant de brancher l’appareil au secteur d’alimentation, s’assurer que les données nominales correspondent à celles du secteur d’alimentation. Il est recommandé de prévoir l’installation en amont des appareils d’un interrupteur de coupure et de protection. En cas de panne et/ou de mauvais fonctionnement, couper l’alimentation à l’aide de l’interrupteur général. Utiliser exclusivement l’alimentateur fourni avec le produit. Recommandations de sécurité Pour prévenir les risques d’incendie et d’électrocution, éviter d’exposer le dispositif à la pluie et à l’humidité ainsi que d’introduire tout objet solide et tout liquide à l’intérieur du dispositif. Si tel devait être le cas, débrancher le dispositif du secteur d’alimentation et le faire contrôler par un personnel qualifié. En aucun cas, le dispositif ne doit être ouvert. Pour toute intervention de réparation, faire appel à un personnel qualifié ou contacter le centre d’assistance technique agréé (www.urmet.com >> Contacts). Conserver l’appareil hors de la portée des enfants pour prévenir les risques de dommages accidentels. Ne pas toucher l’appareil avec les mains mouillées pour éviter les risques de décharge électrique et de dommages mécaniques. En cas de chute de l’appareil ou en cas de dommages de l’enveloppe externe, en interrompre l’utilisation. Ne pas en interrompre l’utilisation dans de telles conditions expose à des risques de décharge électrique. Dans le cas où cela se produirait, contacter le revendeur ou l’installateur agréé.FR DS1099-121D

Recommandations d’installation Avant d'installer la caméra, vérifiez ses spécifications techniques pour vous assurer que l'indice IP est adapté à l'environnement dans lequel elle sera montée. L'indice IP n'est garanti que si le produit est installé correctement. Éviter d’orienter directement l’objectif vers le soleil ou vers des sources de lumière interne y compris quand la caméra est éteinte; la personne/objet à filmer ne doit pas être en contre-jour. Éviter d’orienter la caméra vers des objets réfléchissants. La présence de certains types de lumière (fluorescente colorée par exemple) peut altérer les couleurs. Ne pas placer le dispositif sur une surface qui ne garantirait pas la stabilité nécessaire (table instable ou plan incliné par exemple). Sur une telle surface, le dispositif pourrait tomber et causer des blessures ou des dommages mécaniques. Dans le cas où de l’eau ou tout autre produit s’infiltrerait dans le dispositif, ne plus l’utiliser pour prévenir les risques d’incendie et de décharges électriques. Dans le cas où cela se produirait, contacter le revendeur ou l’installateur agréé. Ne pas couvrir la caméra d’un chiffon alors qu’elle est en marche pour prévenir les déformations de l’enveloppe extérieure et la surchauffe des parties internes exposant à des risques d’incendie, de décharges électriques et de panne mécanique. Ne pas approcher d’aimants ni d’objets magnétisés pour ne pas risquer de compromettre le bon fonctionnement. Ne pas utiliser le dispositif dans un environnement en présence de fumée, de vapeur, d’humidité, de poussière et/ou de vibrations intenses. Ne pas mettre en marche le dispositif aussitôt après l’avoir déplacé d’un endroit froid à un endroit chaud et inversement. Attendre environ trois heures: cette durée est nécessaire pour que l’appareil puisse s’adapter au nouvel environnement (température, humidité, etc.). Précautions d’utilisation S’assurer que l’appareil est en parfait état après l’avoir sorti de son emballage. S’assurer que la température de fonctionnement est dans les limites indiquées et que l’environnement n’est pas excessivement humide. Éviter d’orienter la caméra vers le soleil pour ne pas endommager le capteur. Nettoyage du dispositif Utiliser un chiffon sec et frotter légèrement pour éliminer poussières et saletés. Dans le cas où un chiffon ne suffirait pas pour éliminer les saletés, utiliser un chiffon humidifié avec un détergent neutre. Pour le nettoyage de l’appareil, ne pas utiliser de produit en spray. Ne pas utiliser de liquides volatiles tels que l’essence, l’alcool, les solvants, etc. ni de chiffons traités chimiquement pour nettoyer le dispositif pour éviter tout déformation, détérioration ou rayures de la finition de la peinture. Avant d’effectuer toute opération de nettoyage ou d’entretien, veiller à47

débrancher l’appareil du secteur d’alimentation électrique. Enregistrements des images L’appareil objet du présent document n’est pas conçu comme antivol mais essentiellement pour transmettre et éventuellement enregistrer des images. Aussi, dans le cas où l’utilisateur serait victime d’un vol, la société URMET S.p.A. ne saurait être tenue pour responsable de quelque préjudice et autres conséquences dommageables que ce soit. Avant d’utiliser l’appareil, effectuer quelques essais d’enregistrement pour s’assurer du bon fonctionnement. Dans le cas où l’utilisateur serait victime d’une perte ou de tout autre préjudice causé par un mauvais réglage, par une mauvaise utilisation, un fonctionnement impropre de l’appareil, la société URMET S.p.A. ne saurait être tenue pour responsable de la perte de données mémorisées. L’appareil contient des composants électroniques de précision. Pour garantir le bon des images, veiller à ce que l’appareil ne subisse pas chocs pendant son fonctionnement. Confidentialité et Copyright La caméra IP est un dispositif pour systèmes TVCC. L’enregistrement des images est soumis en lois en vigueur dans le pays où l’appareil est utilisé. Il est interdit d’enregistrement des images protégées par un Copyright. Les utilisateurs de l’appareil sont responsables du contrôle et du respect de toutes les normes et autres réglementations locales relatives au monitorage et à l’enregistrement de signaux vidéo. Le fabricant NE SAURAIT être tenu pour responsable de toute utilisation de l’appareil qui enfreindrait les normes et réglementations en vigueur. Mise à jour du firmware Vérifier périodiquement sur le site Urmet, dans la section spécifique au produit, les mises à jour du logiciel et/ou du firmware (aller sur www.urmet.com dans la section du produit "CCTV-VIDEOSURVEILLANCE", taper le code du produit concerné dans le champ de recherche et aller sur DOCUMENTATION ET RESSOURCES). Configuration de réseau La caméra est réglée en modalité DHCP. Si le réseau sur lequel la caméra doit être installée ne supporte pas l’adressage dynamique (DHCP), la caméra active automatiquement l’adresse IP par défaut 192.168.1.168. En utilisant le logiciel Urmet «Device Config. Tool». Il est possible de modifier cette adresse IP par défaut et les autres configurations de réseau de la caméra de façon à ce que celle-ci n’entre pas en conflit avec d’autres dispositifs en réseau. Connexions de réseau Pour effectuer une connexion avec un PC à distance (via Logiciel Client ou navigateur), il est nécessaire de tenir compte qu’à tout canal vidéo utilisé sur le PC correspond une connexion de type “unicast” (TCP, RTP et UDP). Le dispositif est en mesure de supporter jusqu’à 10 connexions “unicast”, à savoir qu’il est possible de visualiser le flux vidéo depuis un maximum de 10 points (PC ou smartphone) à distance simultanément, à condition que la bande disponible le permetteFR DS1099-121D

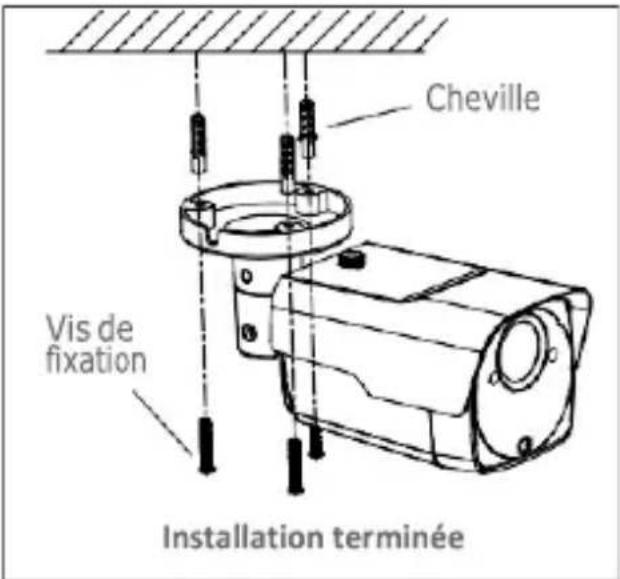

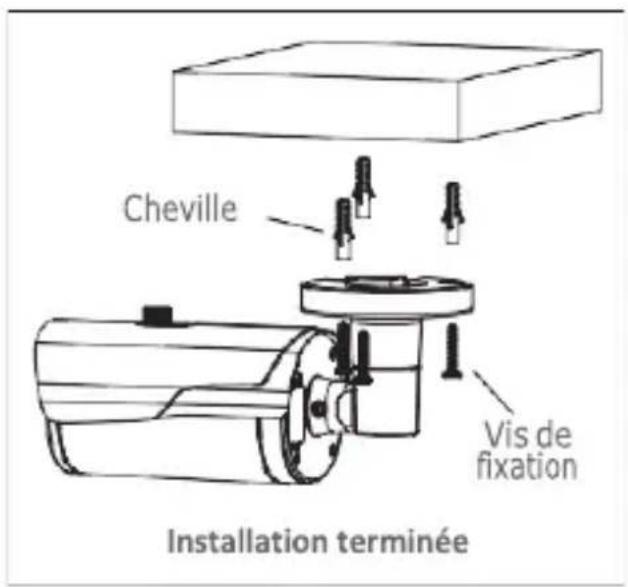

Installation INSTALLATION CAMERA BULLET Fixation au plafond Poser trois chevilles au plafond et fixer l’équipement à l’aide de trois vis de fixation.49

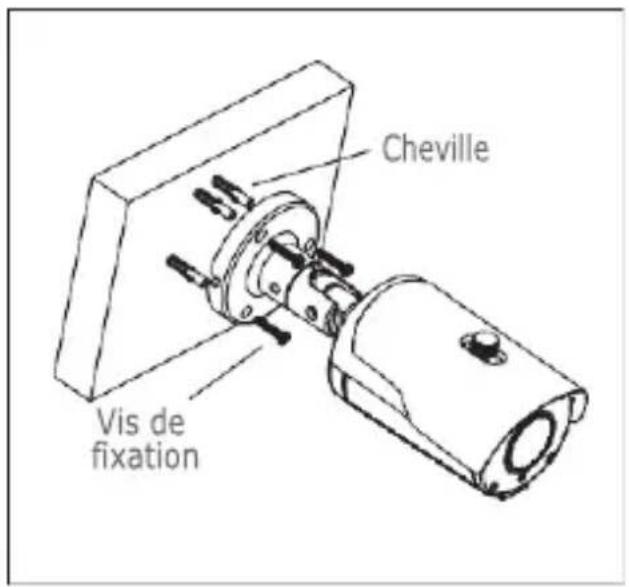

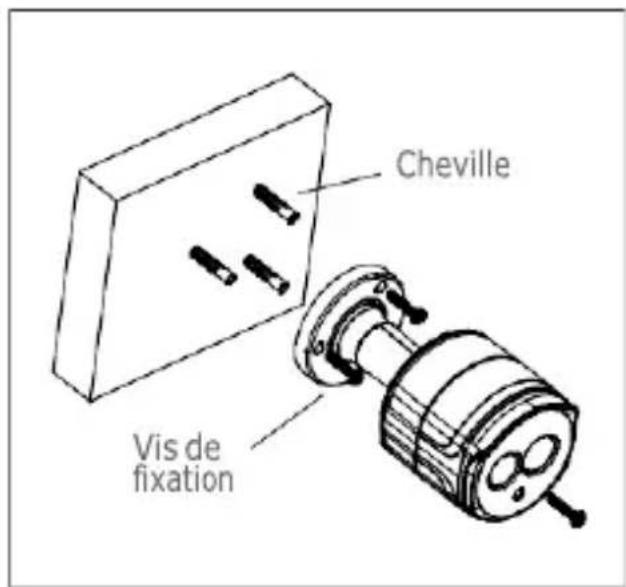

Montage mural Poser trois chevilles sur le mur et fixer l’équipement à l’aide de trois vis de fixation.

Installation de la carte SDFR DS1099-121D

Installation de la Carte SD modèle 1099/208A ATTENTION: cette opération doit être effectuée par du personnel qualifié51

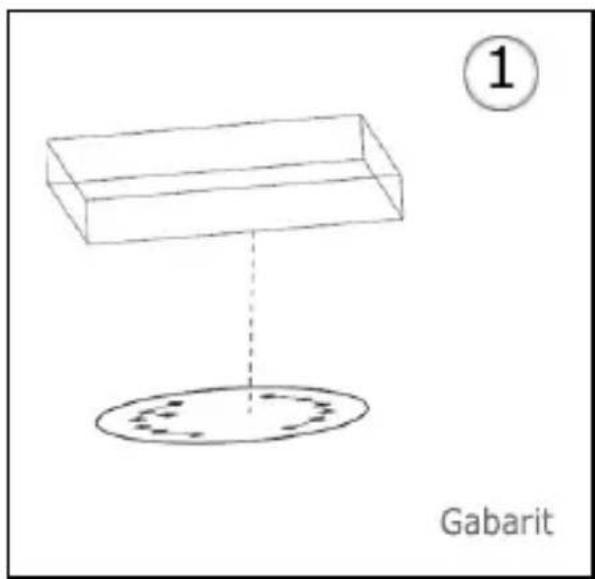

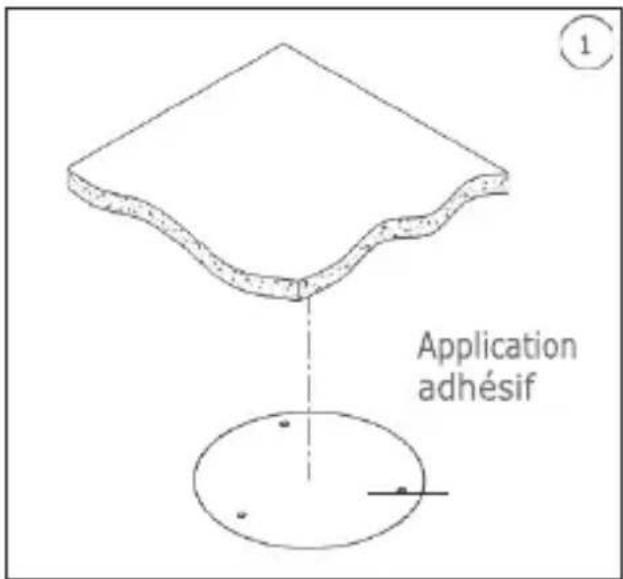

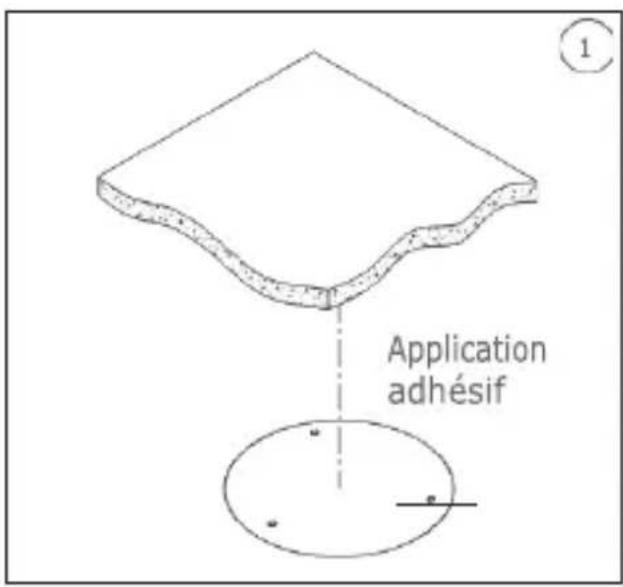

Appliquer l’adhésif dans la position correcte.

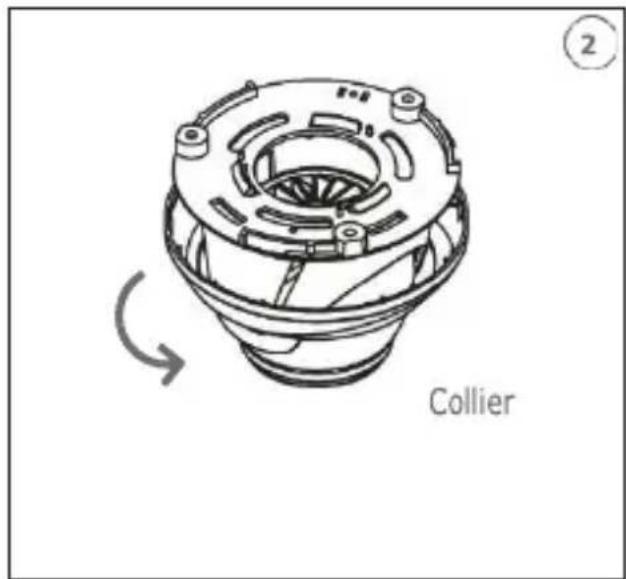

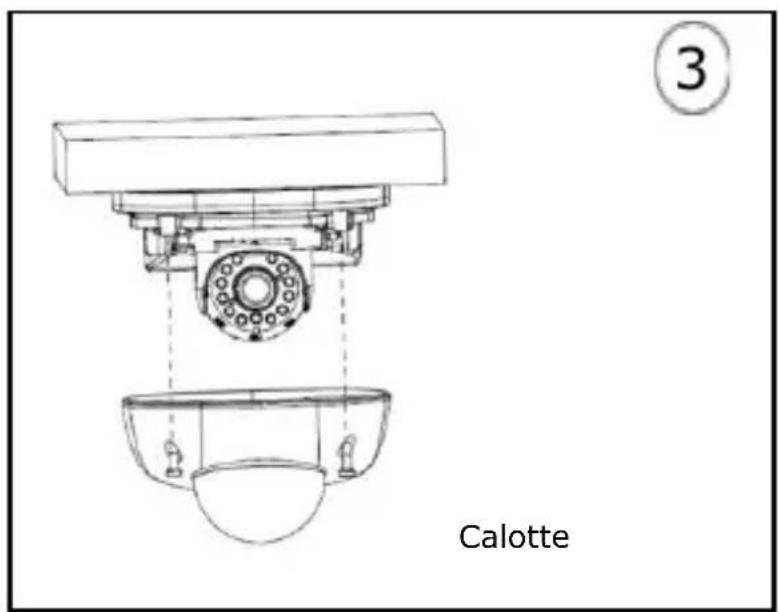

Retirer l’écran de la caméra, en tournant le collier vers le bas.

Fixer la base en perçant des trous de blocage autour de l’adhésif; y insérer trois chevilles et fixer le tout à l’aide de trois vis de fixation.

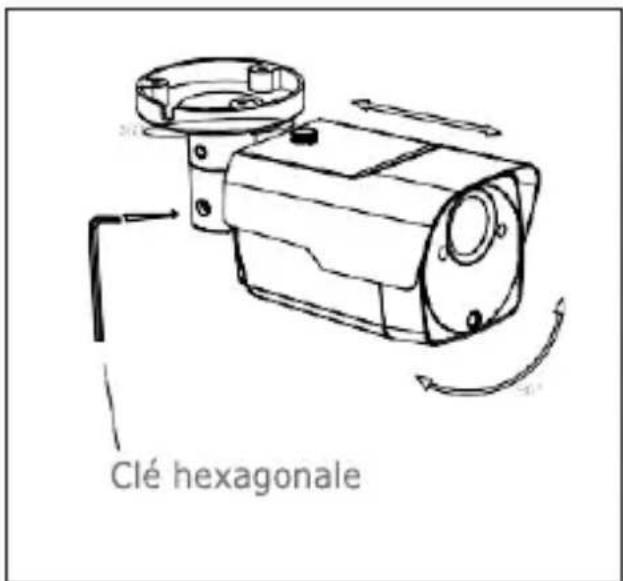

Régler correctement l’angle.

Reposer l’écran en tournant le collier vers le haut.

Installation de la carte SD

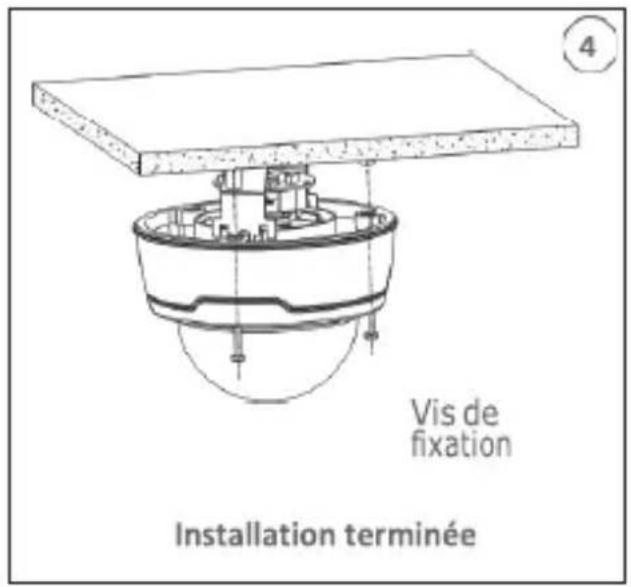

Installation terminée53

Fixer la base au plafond.

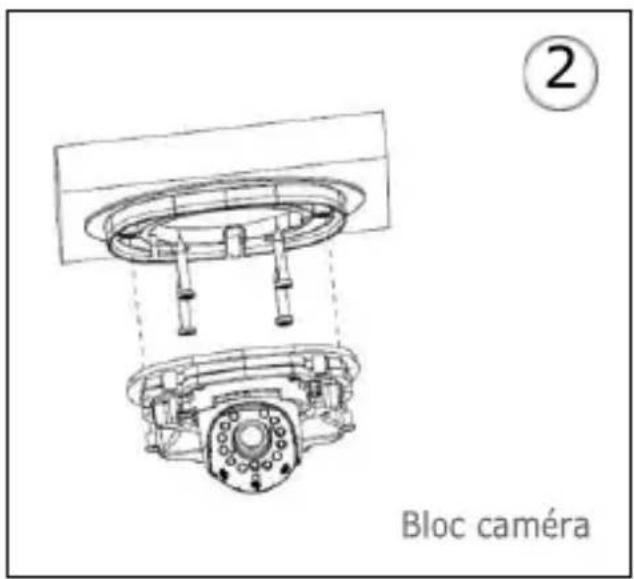

Fixer le bloc caméra à la base.

Régler correctement l’angle.

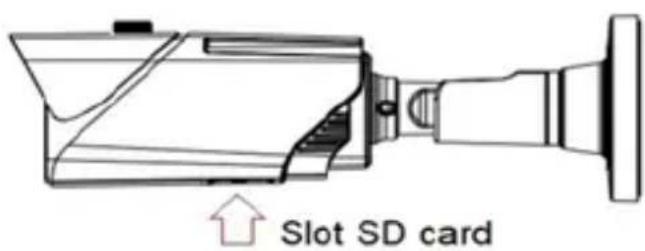

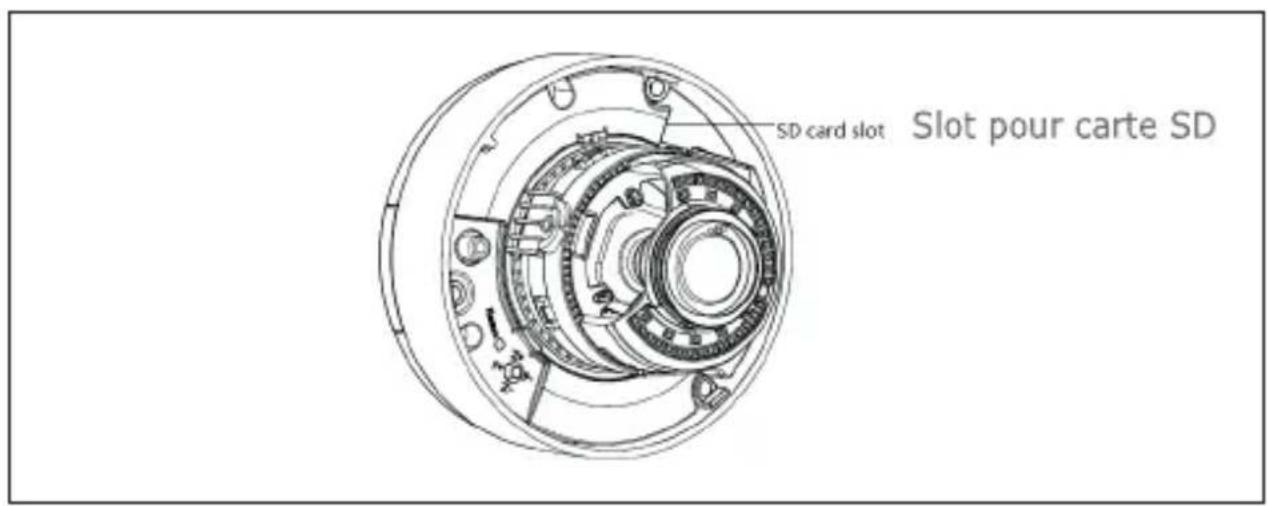

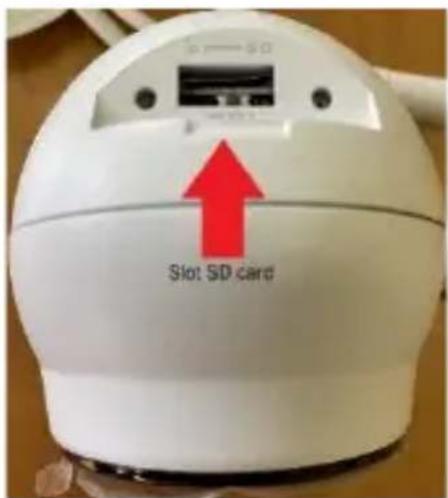

Insérez la carte SD dans la fente indiquée par la flèche INSTALLATION CAMERA ANTI-VANDALE Fixation au plafond

Appliquer l’adhésif dans la position correcte.

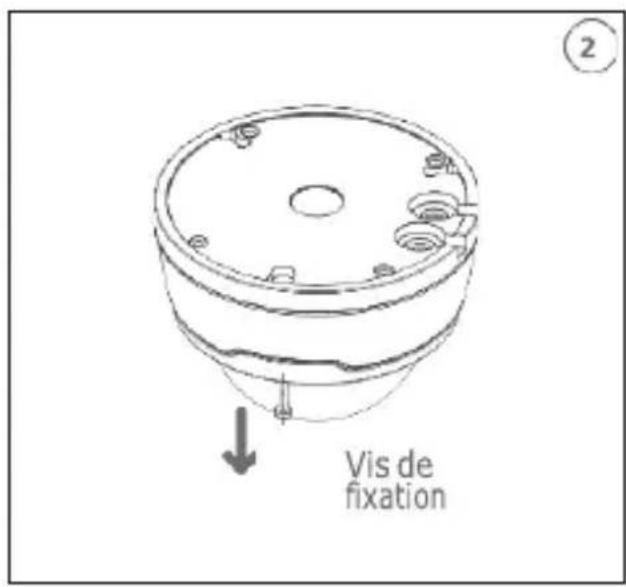

Retirer l’élément avant, en desserrant les trois vis de fixation à l’aide d’un tournevis.

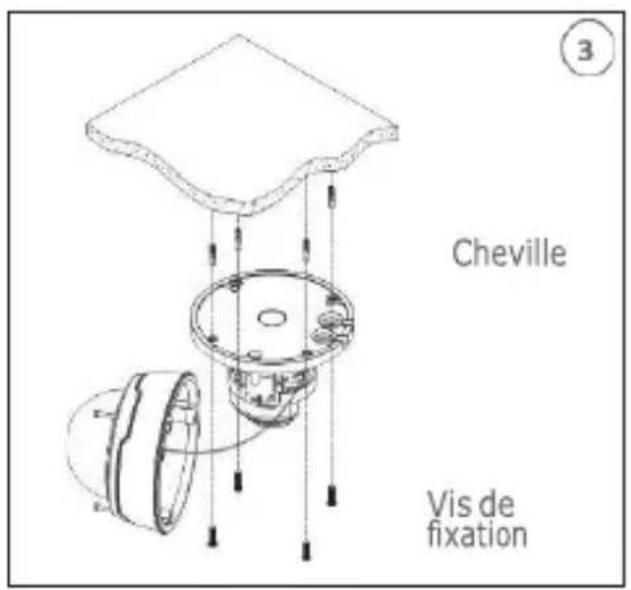

Fixer la base en perçant des trous de blocage autour de l’adhésif; y insérer quatre chevilles et fixer le tout à l’aide de quatre vis de fixation. Régler correctement l’angle.

Fixer l’élément avant sur la base, en serrant les trois vis de fixation.55

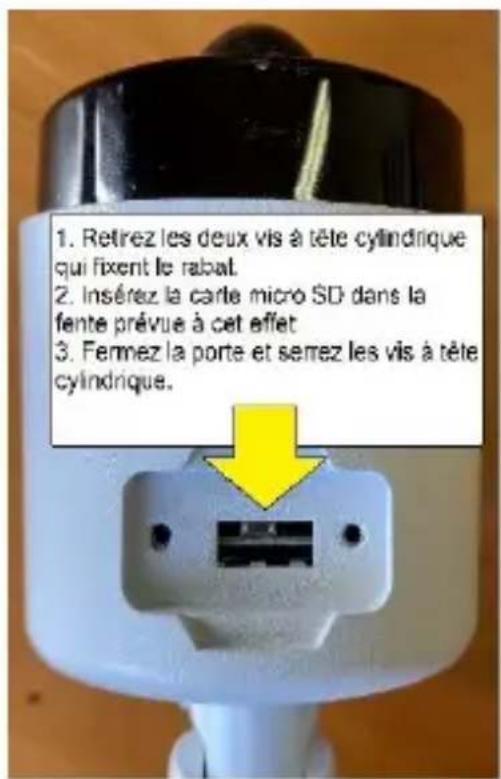

Installation de la carte SD

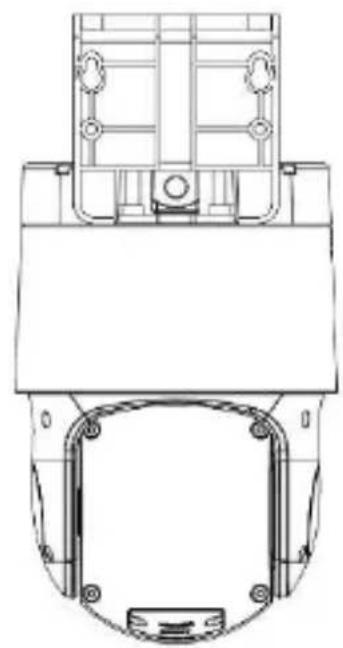

Appliquer l’adhésif à l’emplacement souhaité et percer 4 trous pour les vis de fixation.

Insérer les 4 chevilles dans le trous percés et fixer le support au mur aver les boulons.

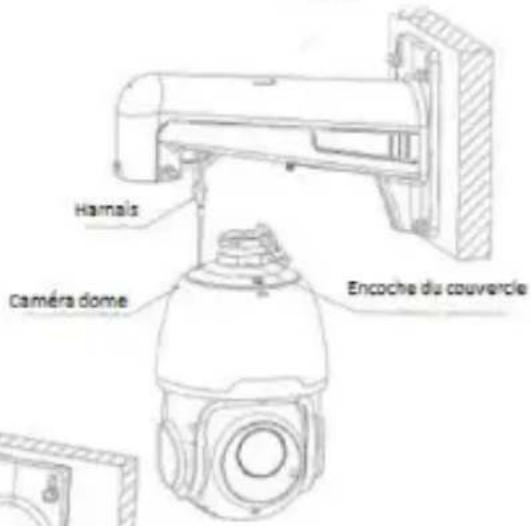

Fixer la corde anti-chute du corps de la caméra dome dans l'œillet de suspension du support.

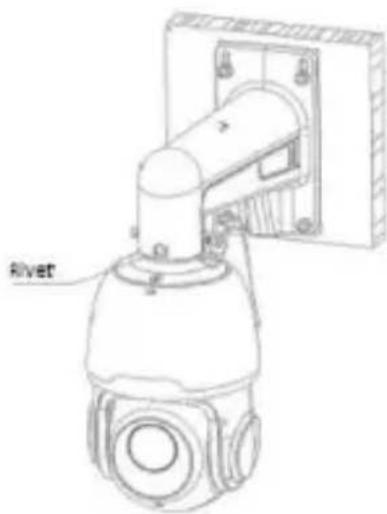

Après avoir fait passer le cable de la caméra dome à l'intérieur du support, aligner la encoche du couvercle avec la position de la rivette du support et l'insérer dans son trou.

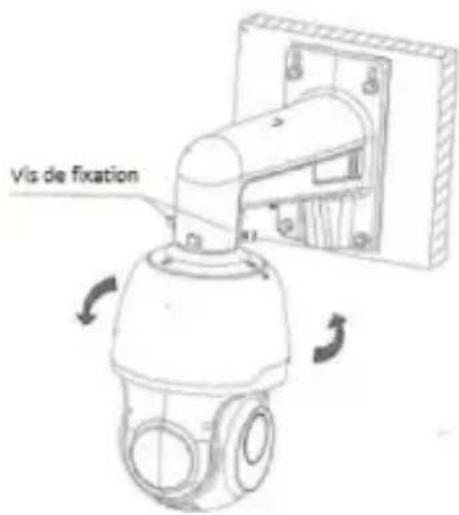

Après avoir tourné la caméra dome dans la position correcte, serrer les 2 vis à tête cylindrique sur le support.57

Configurations IP de l’unite de filmage Après avoir mis la caméra sous tension, il est nécessaire de la configurer sur le réseau de la maison ou du bureau. En présence de plusieurs caméras sur un même réseau, il est conseillé de les installer et de les configurer une à la fois. CONNEXION SUR RESEAU IP AVEC SERVICE DHCP Pour l’installation rapide de la caméra sur un réseau avec service d’adressage automatique (DHCP), une adresse IP sera automatiquement attribuée à la caméra IP. En l’absence d’adressage automatique (DHCP), l‘adresse IP statique par défaut sera 192.168.1.168. Configuration de la caméra IP:

Installez le logiciel "Device Config. Le logiciel "Tool" peut être téléchargé à l'adresse www.urmet.com. sur la page du produit et en sélectionnant la section DOCUMENTATION ET RESSOURCES.

Lancer le logiciel “Device Config. Tool. En sélectionnant , le logiciel affichera automatiquement l’adresse IP, le masque de sous-réseau, la passerelle et l’adresse MAC de chaque caméra IP active sur le LAN courant (voir figure suivante).FR DS1099-121D

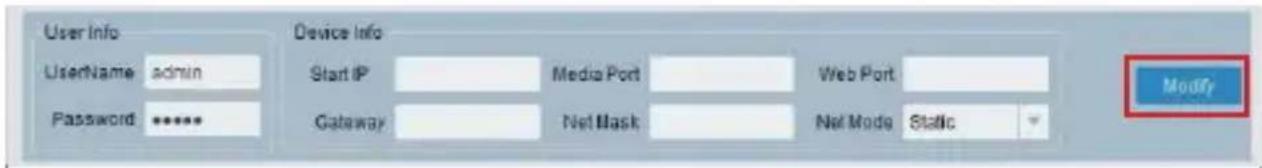

Si l’adresse IP recherchée et l‘adresse du PC ne se trouvent pas sur le même réseau, l’utilisateur peut modifier l’adresse IP, le masque de sous-réseau et d’autres paramètres de la caméra IP, en utilisant le logiciel “Device Config. Tool”. Sélectionner d’abord le dispositif pour modifier l’adresse IP, puis entrer la nouvelle adresse IP, le masque de sous-réseau, la passerelle et le nom utilisateur/mot de passe. Entrer le mot de passe du dispositif est appuyer sur “ Modify ” pour changer son adresse IP.

Avant d’utiliser Internet Explorer pour procéder au premier accès de la camera IP, il est necessaire d’installer les plugsins en suivant la procedure comme indiqué ci-après:

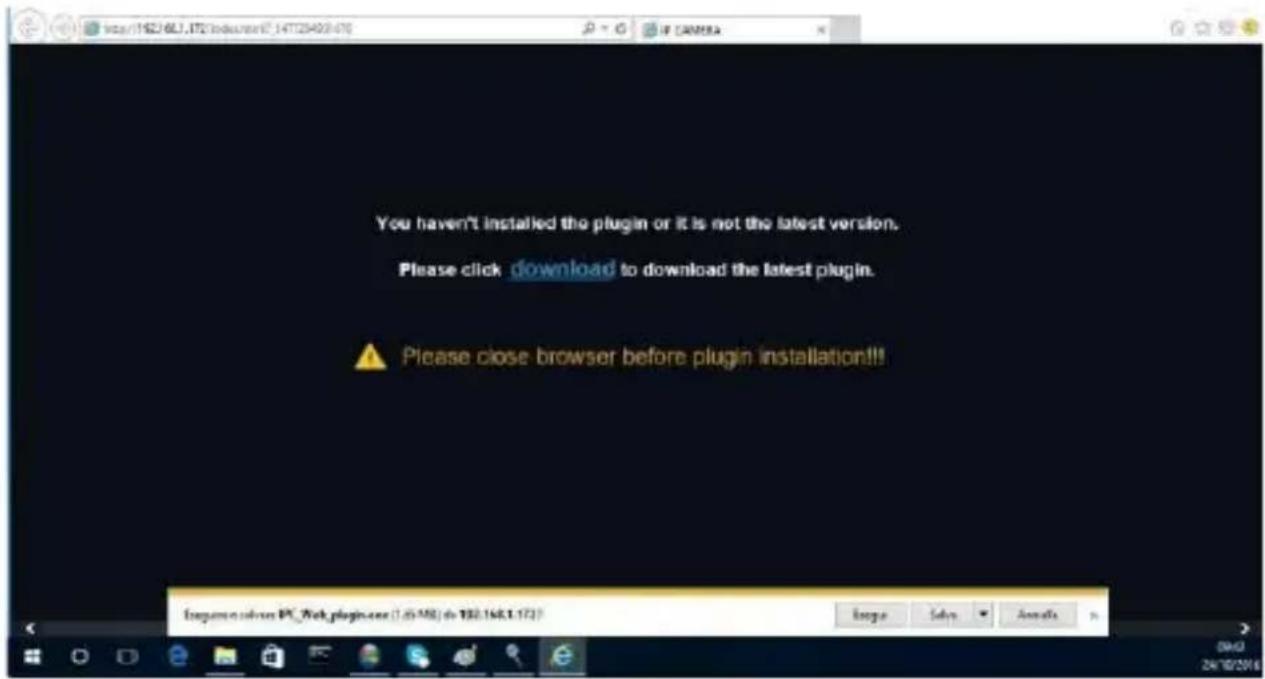

Adresse d’accès IP de la camera IP pour installer le plugin seulement au premier accès. Sur la page du navigateur Web qui s’ouvre sélectionner “Download” (Téléchargement) et ensuite sélectionner “Run” (lancer) sur la page qui s’affiche (voir ci-dessous)

Attendre le déchargement du plugin. Donner ensuite confirmation à l’installation *IMPORTANT: IP paramètres par défaut de la camera IP Adresse IP statique par défaut : 192.168.1.168 Identifiant (UserName): admin Mot de passe (Password): admin (uniquement pour les versions du firmware antérieures à V.8.2.2) Port Client (Media Port): 900059

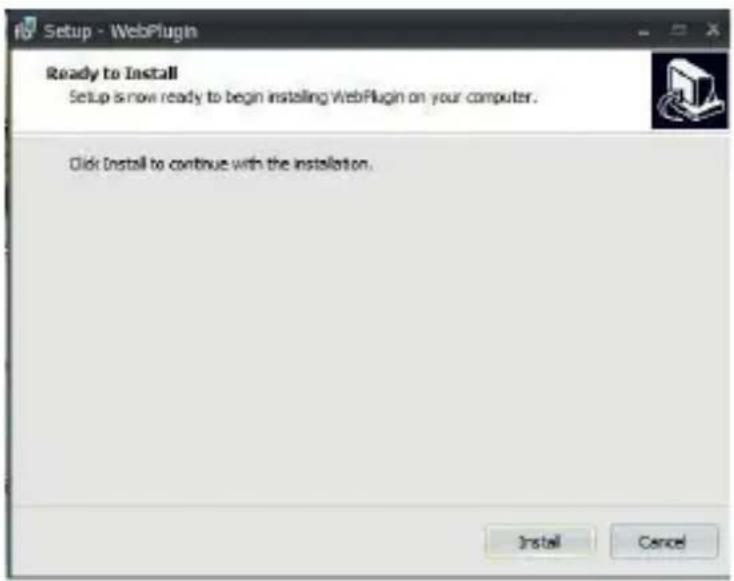

Sélectionner “Install ” et attendre que l’application soit installée.

Après avoir terminé l’installation Active X, fermer la page Web et relancer l’application. Insérer l’adresse IP de la caméra.

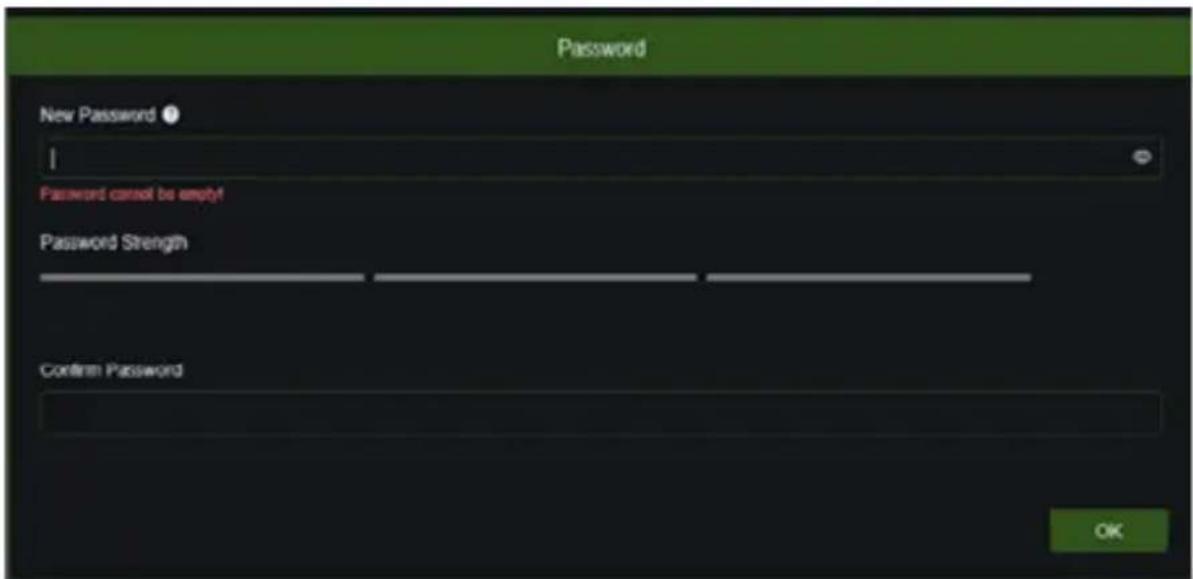

Ouvrez le navigateur et entrez l'adresse IP de la caméra (http://192.168.1.168). La fenêtre de création du mot de passe de l'administrateur s'affiche. Il est nécessaire de définir le mot de passe immédiatement pour protéger votre vie privée. Le mot de passe doit contenir une combinaison de 8 à 15 caractères répond aux critères de sécurité requis. Notez le mot de passe et conservez-le dans un endroit sûr.

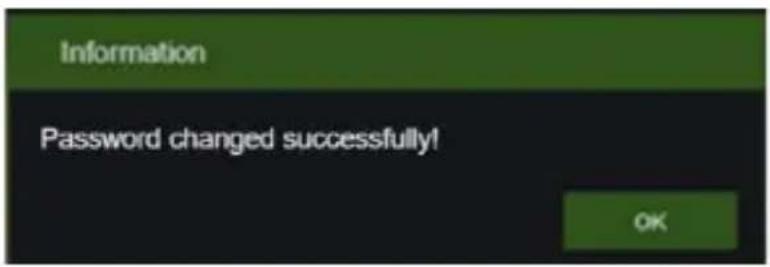

Confirmez avec OK. À ce stade, une autre fenêtre apparaît dans laquelle vousFR DS1099-121D

pouvez choisir et configurer la manière de récupérer votre mot de passe si vous le perdez.

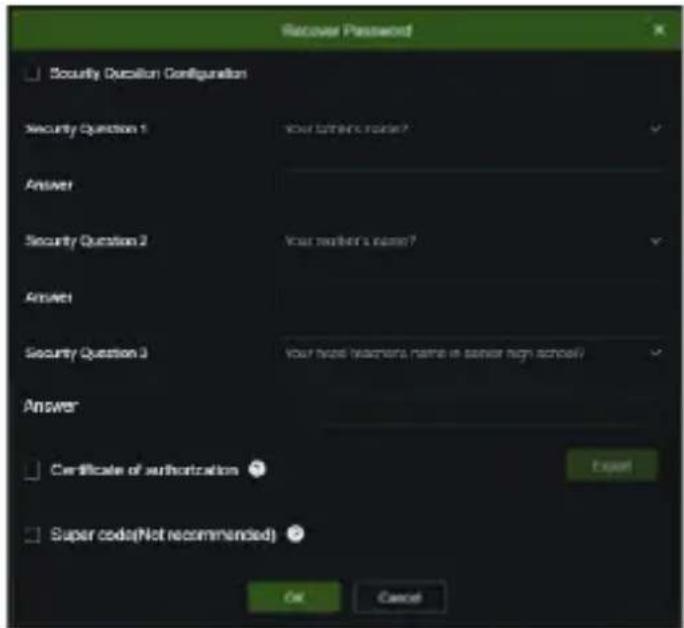

Configuration des questions de sécurité : choisissez une des questions proposées et remplissez la réponse correspondante. Certificat d'autorisation : il sera possible d'exporter un certificat qui pourra être utilisé pour définir à nouveau le mot de passe en utilisant la fonction de récupération du mot de passe. Supercode : en activant cette fonction, il sera possible de contacter le service clientèle d'Urmet pour demander un Supercode qui permettra à l'utilisateur de définir un nouveau mot de passe en utilisant la fonction de récupération du mot de passe. Une fois les options sélectionnées, confirmez avec OK. A la fin du processus de changement de mot de passe, la fenêtre suivante apparaîtra.

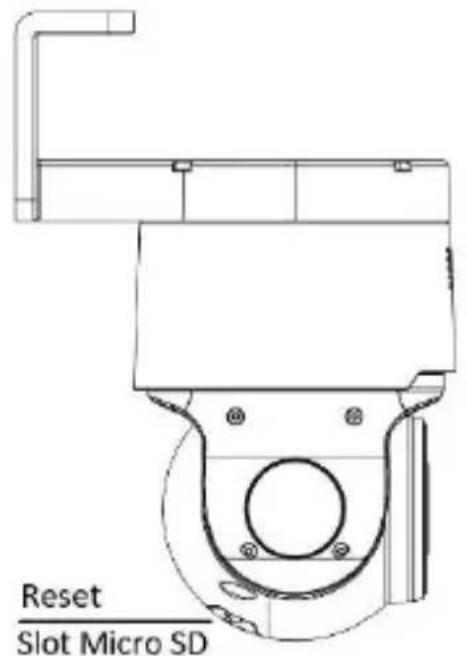

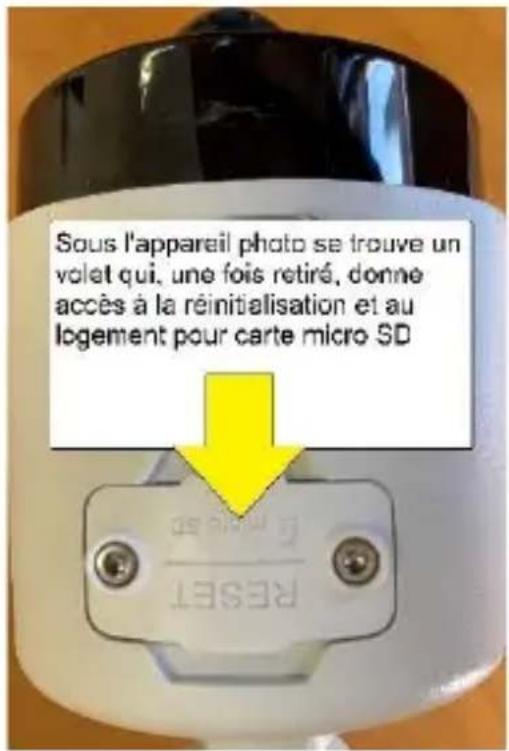

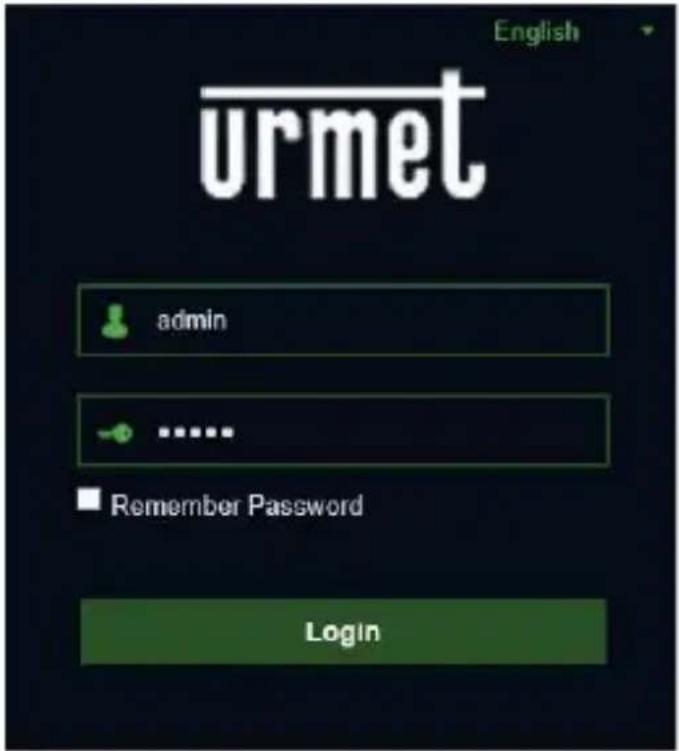

Confirmez avec OK. Si vous ne choisissez aucune méthode de récupération du mot de passe, en cas de perte du mot de passe, il sera nécessaire d'agir directement sur le bouton RESET (situé sur la caméra), ramenant ainsi la caméra aux paramètres d'usine. À ce stade, l'écran LOGIN illustré ci-dessous apparaît.61

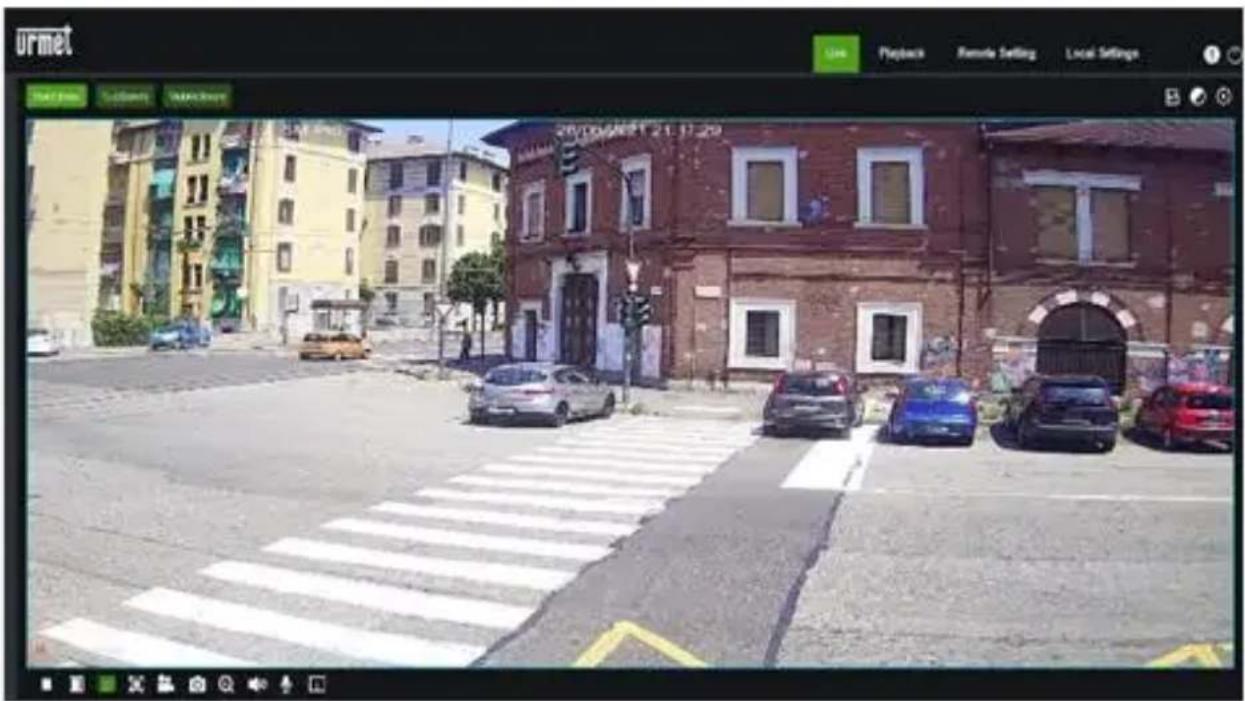

A ce stade, sélectionner “Login” pour accéder à l’écran LIVE

Appuyer sur les boutons en haut à gauche pour sélectionner le flux vidéo (Main Stream, Sub Stream ou Mobile Stream)FR DS1099-121D

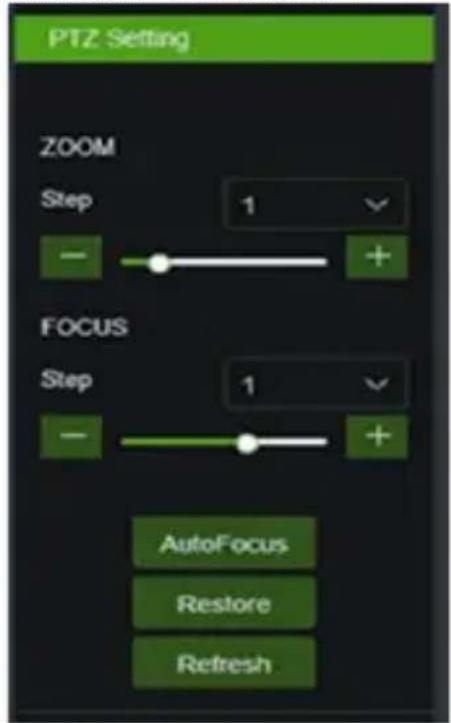

COMMANDE PTZ (Commande PTZ) la sélection de l’icône affiche la fenêtre suivante. Les modèles de caméras autofocus l’interface PTZ suivante : Option Valeur Explication Zoom Step/-/+ Règle manuellement le zoom (+ augmente / - diminue) Step: définit la vitesse d’exécution du zoom

Step/-/+ Règle manuellement la mise au point (+ augmente / - diminue) Step: définit la vitesse d’exécution de la mise au point

Effectue automatiquement le réglage de la mise point

Remet à zéro les paramètres d’usine de l’interface PTZ (y compris la mise au point)

Met à jour les paramètres de l’interface PTZ avec les modifications apportées aux paramètres (y compris la mie au point)63

REMARQUE Pour plus de détails et de précisions techniques sur la programmation (par exemple, les algorithmes d'analyse vidéo), le réglage (par exemple, les contrôles d'image) et la configuration (par exemple, la gestion des privilèges des utilisateurs), veuillez vous reporter au manuel technique de la caméra.FR DS1099-121D
