Informazioni generali

Gentile Cliente,

La ringraziamo per l'acquisto di questo prodotto.

La presente guida le permetterà una rapida messa in funzione delle unità di ripresa IP H.265 di URMET S.p.A.

Prima di usare l'apparecchiatura, legga e conservi questo documento con attenzione e in un luogo facilmente reperibile per poterlo consultare prontamente quando necessario.

\*NOTA BENE

Per maggiori approfondimenti, fare riferimento al manuale istruzioni presente sul sito Urmet. Per scaricare il Manuale dal Sito vedere il QR code sul foglio di Addendum.

AVVERTENZE

Alimentazione

Prima di collegare l'apparecchio alla rete di alimentazione accertarsi che i dati di targa siano rispondenti a quelli della rete di distribuzione.

È opportuno prevedere a monte degli apparecchi un idoneo interruttore di sezionamento e di protezione.

In caso di guasto e/o cattivo funzionamento togliere l'alimentazione tramite l'interruttore generale.

Utilizzare unicamente l'alimentatore fornito a corredo del prodotto.

Precauzioni per la sicurezza

Per prevenire il rischio di incendio e folgorazione, evitare di esporre il dispositivo alla pioggia o all'umidità e di introdurre al suo interno qualsiasi oggetto solido o liquido. Se ciò dovesse avvenire, scollegare il dispositivo dalla rete di alimentazione e farlo controllare da personale qualificato.

In nessun caso il dispositivo deve essere aperto. Per qualsiasi intervento di riparazione rivolgersi a personale qualificato oppure contattare il centro assistenza tecnico autorizzato (www.urmet.com >> Contatti >> Centri Assistenza Tecnica).

Conservare questa apparecchiatura lontano dalla portata dei bambini; in caso contrario questi potrebbero danneggiarla, o danneggiarla accidentalmente.

Non toccare questa apparecchiatura con le mani bagnate per evitare scosse elettriche o danni meccanici.

Se l'apparecchiatura dovesse cadere o il contenitore esterno dovesse risultare danneggiato, cessarne l'utilizzo. Se si continuasse ad utilizzarla in queste condizioni, si potrebbe verificare una scossa elettrica. In questo caso contattare il rivenditore o l'installatore autorizzato.

Precauzioni per l'installazione

Prima di installare la telecamera verificare nelle sue caratteristiche tecniche che il grado di protezione IP sia idoneo all'ambiente in cui verrà montata. Il grado IP è garantito esclusivamente se l'installazione del prodotto viene eseguita a regola d'arte.

Evitare di puntare direttamente l'obiettivo contro il sole o contro luci intense, anche se la telecamera è spenta; il soggetto da riprendere non deve essere in controluce.

Evitare di puntare la telecamera verso oggetti riflettenti.

La presenza di alcuni tipi di luce (ad esempio fluorescente colorata) può falsare i colori. Usare l'obiettivo AUTO-IRIS in condizioni di luce variabile.

Non posizionare questa apparecchiatura su alcuna superficie instabile (ad es., un tavolo traballante o inclinato). In caso contrario l'apparecchiatura potrebbe cadere con conseguenti danneggiamenti o guasti meccanici.

Se all'interno dell'apparecchiatura dovesse penetrare acqua o qualche altro materiale estraneo cessarne l'utilizzo al fine di evitare la possibilità di incendio e scosse elettriche. In questo caso contattare il rivenditore o l'installatore autorizzato.

Non coprire l'apparecchiatura con un panno quando sta funzionando per evitare deformazioni del contenitore esterno e surriscaldamento delle parti interne con conseguente possibilità di incendio, scosse elettriche o guasto meccanico.

Non avvicinare magneti od oggetti magnetizzati al dispositivo in quanto ciò potrebbe causare anomalie di funzionamento.

Non usare questa apparecchiatura in ambienti con presenza di fumo, vapore, umidità, polvere o vibrazioni intense.

Non mettere in funzione il dispositivo immediatamente dopo il trasporto da un luogo freddo ad un luogo caldo e viceversa. Attendere mediamente tre ore: questo intervallo di tempo è necessario al dispositivo per adattarsi al nuovo ambiente (temperatura, umidità, ecc...).

Precauzioni d'uso

Assicurarsi dell'integrità dell'apparecchio dopo averlo tolto dall'imballo.

Controllare che la temperatura d'esercizio sia nei limiti indicati e che l'ambiente non sia particolarmente umido.

Evitare di puntare la telecamera contro il sole per non danneggiare il sensore.

Pulizia del dispositivo

Usare un panno asciutto e strofinare leggermente per eliminare polvere e eventuale sporcizia.

Nel caso in cui la sporcizia non fosse eliminabile con un panno asciutto, compiere l'operazione con un panno inumidito con detergente neutro.

Non usare prodotti spray per la pulizia dell'apparecchio. Non usare liquidi volatili come benzina, alcool, solventi ecc. o panni trattati chimicamente per pulire il dispositivo, al fine di evitare deformazioni, deterioramenti o graffi della finitura

della vernice.

Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio dalla rete di alimentazione elettrica.

Registrazione immagini

Questa apparecchiatura non è progettata come antifurto ma principalmente per trasmettere ed eventualmente per registrare immagini. Perciò, qualora l'utilizzatore subisca un furto, la società URMET S.p.A. non può essere considerata responsabile di alcuna perdita o danno conseguente.

Effettuare una registrazione di prova prima di utilizzare l'apparecchiatura per verificare che l'operazione avvenga correttamente. Tenere in considerazione che se l'utente subisce qualche perdita o danno a causa di errata impostazione di osservazione, utilizzo, funzionamento improprio o malfunzionamento dell'apparecchiatura, la società URMET S.p.A. non può essere considerata responsabile per l'eventuale perdita di dati memorizzati. Questa apparecchiatura contiene componenti elettronici di precisione. Per garantire la registrazione corretta delle immagini, non sottoporla ad urti o colpi durante tale operazione.

Privacy e Copyright

La telecamera IP è un dispositivo per sistemi TVCC. La registrazione delle immagini è subordinata alle leggi vigenti nel paese di utilizzo È inoltre vietata la registrazione di immagini protette da Copyright.

Gli utenti del prodotto sono responsabili per il controllo e il rispetto di tutte le norme e gli statuti locali relativi al monitoraggio e alla registrazione di segnali video. Il produttore NON potrà essere ritenuto responsabile per un utilizzo di questo prodotto che non sia in conformità con le norme in vigore.

Aggiornamento firmware

Verificare periodicamente sul sito web Urmet nella sezione specifica del prodotto la presenza di aggiornamenti software e/o firmware (accedere al sito www.urmet.com nella sezione Prodotti "AREA VIDEOSORVEGLIANZA", digitare il codice prodotto di riferimento nel campo di ricerca e spostarsi su DOCUMENTAZIONE E RISORSE).

Configurazione di rete

La telecamera è impostata in modalità DHCP. Se la rete in cui va installata non supporta l'indirizzamento dinamico (DHCP), la telecamera attiva automaticamente l'indirizzo IP di fabbrica 192.168.1.168. Utilizzando il software Urmet "Device Config. Tool" con la telecamera è possibile modificare tale l'indirizzo IP di fabbrica e le altre configurazioni di rete della telecamera in modo che quest'ultima non crei conflitti con altri dispositivi in rete.

Connessioni di rete

Quando si effettua una connessione con un pc remoto (mediante Software Client o Browser) occorre tenere in considerazione che a qualunque canale video utilizzato sul PC corrisponde una connessione di tipo "unicast" (TCP, RTP, UDP).

Il dispositivo è in grado di supportare fino a 10 connessioni "unicast"; è quindi possibile visualizzare il flusso video da un massimo di 10 postazioni (pc o smartphone) remote in contemporanea, compatibilmente con la banda disponibile.

Installazione

INSTALLAZIONE BULLET CAMERA

Fissaggio a soffitto

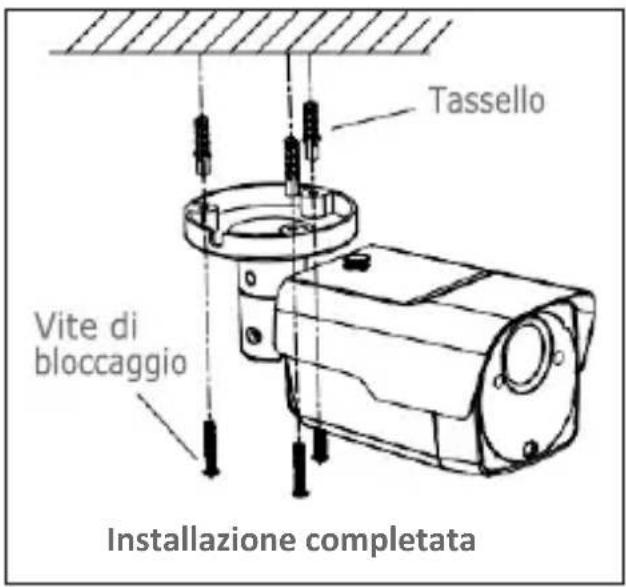

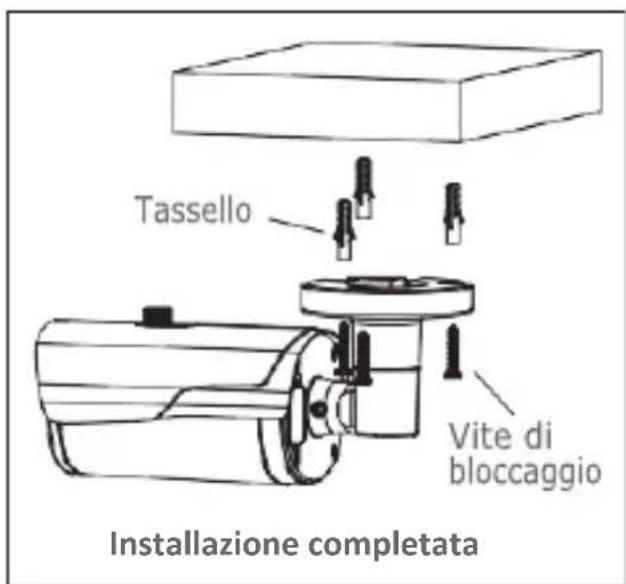

Inserire tre tasselli nel soffitto e fissare l'apparecchiatura con tre viti di bloccaggio.

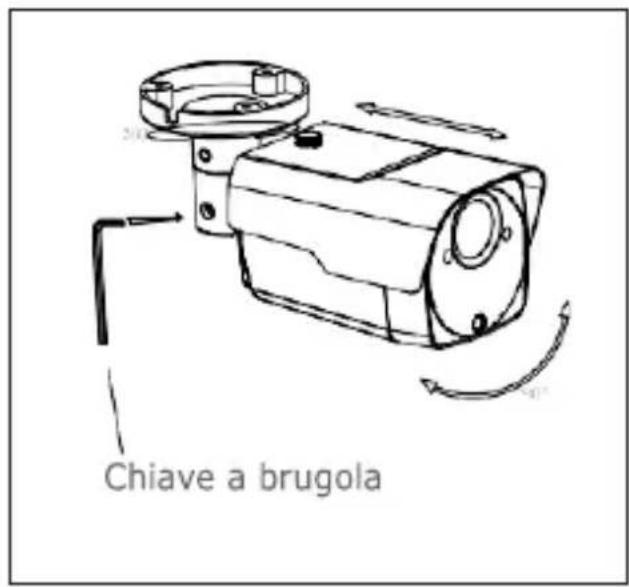

Chiave a brugola

Tassello Vite di bloccaggio Installazione completata

Tassello Vite di bloccaggio Installazione completata

Montaggio a parete

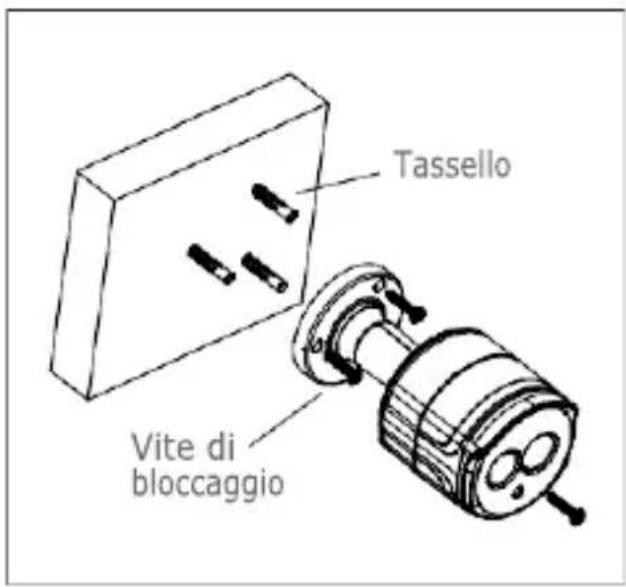

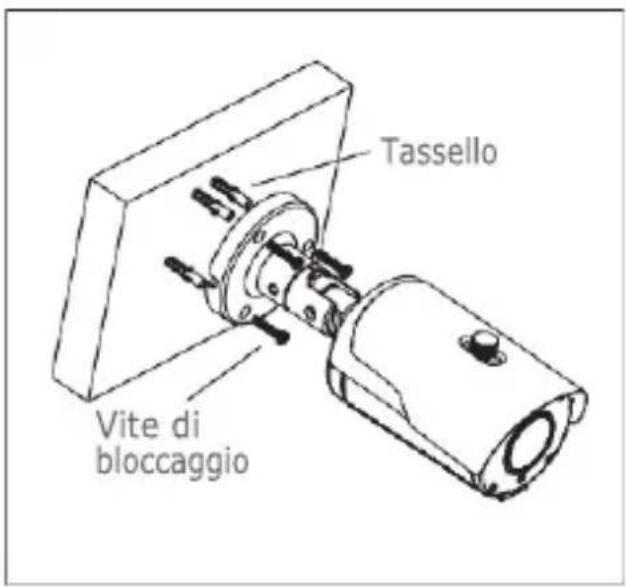

Inserire tre tasselli nella parete e fissare l'apparecchiatura con tre viti di bloccaggio.

Tassello Vite di bloccaggio

Tassello Vite di bloccaggio

Installazione SD Card

Installazione SD Card modello 1099/208A

ATTENZIONE: questa operazione deve essere effettuata da personale qualificato

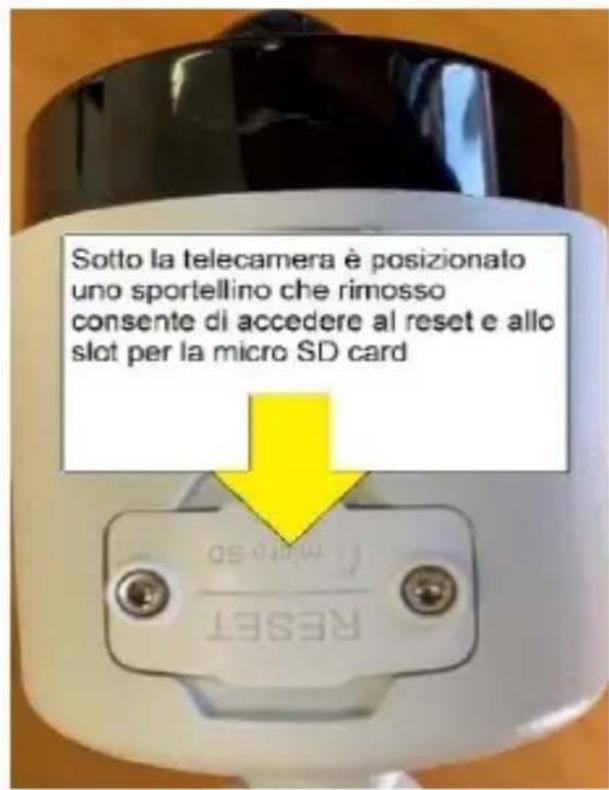

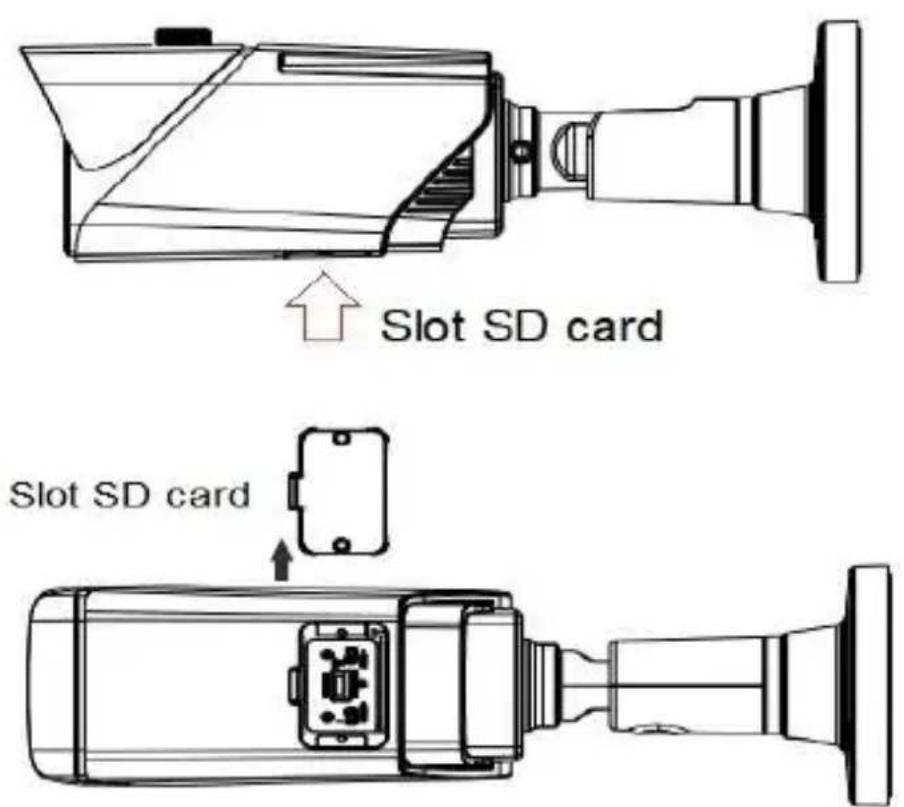

Sotto la telecamera è posizionato uno sportellino che rimosso consente di accedere al reset e allo slot per la micro SD card RESET

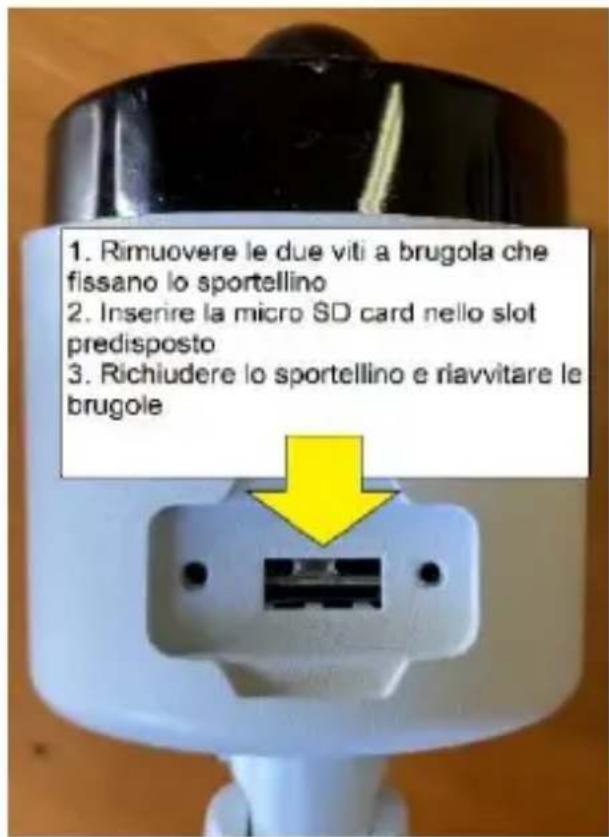

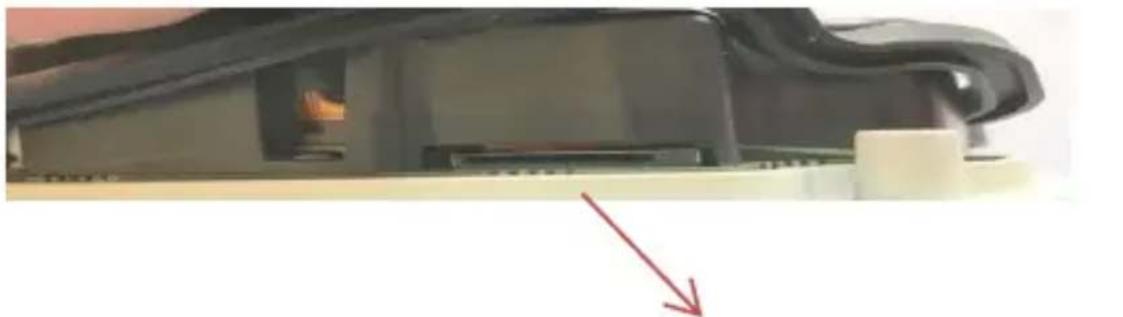

1. Rimuovere le due viti a brugola che fissano lo sportellino 2. Inserire la micro SD card nello slot predisposto 3. Richiudere lo sportellino e riavvitare le brugole

INSTALLAZIONE MINI DOME CAMERA

Fissaggio a soffitto

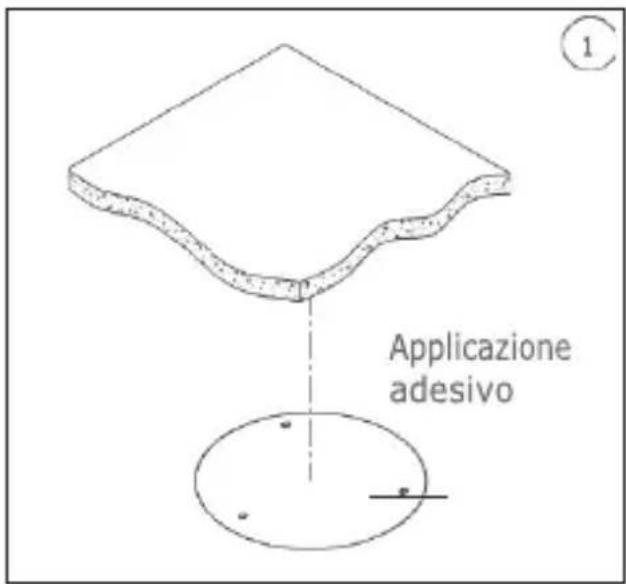

1. Applicare l'adesivo nella posizione corretta.

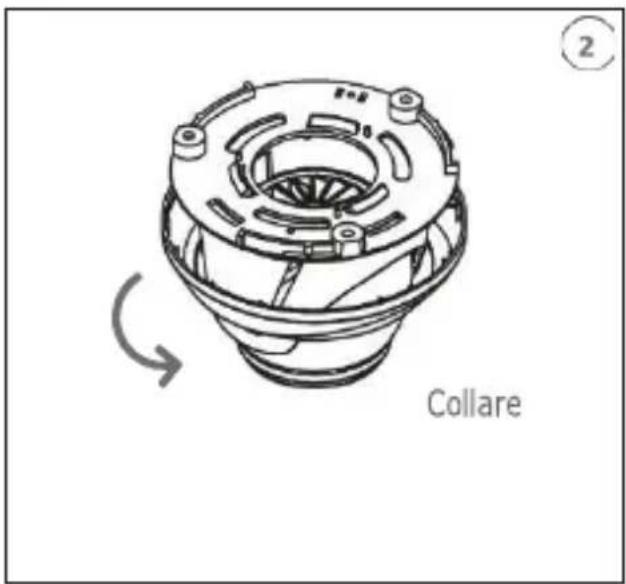

2. Rimuovere lo schermo della telecamera, ruotando il collare in senso anti-orario verso il basso.

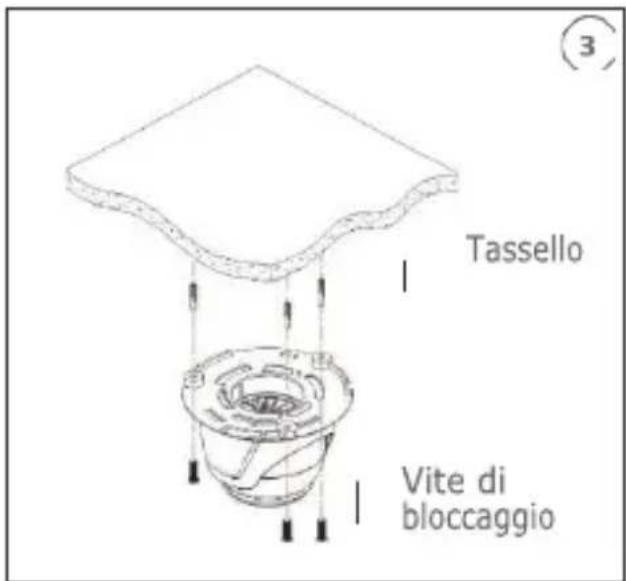

3. Fissare la base praticando fori di bloccaggio intorno all'adesivo, inserire tre tasselli e fissare il tutto mediante tre viti di bloccaggio.
4. Regolare correttamene l'angolazione.

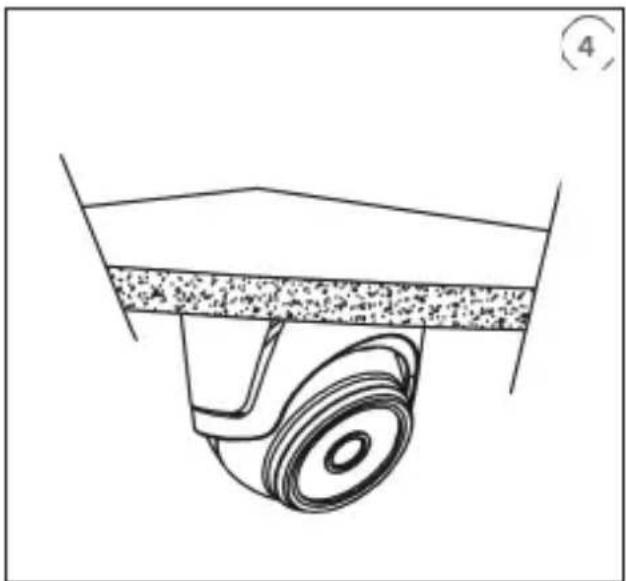

5. Rimontare lo schermo ruotando il collare in senso orario.

Applicazione adesivo

Collare

Tassello Vite di bloccaggio

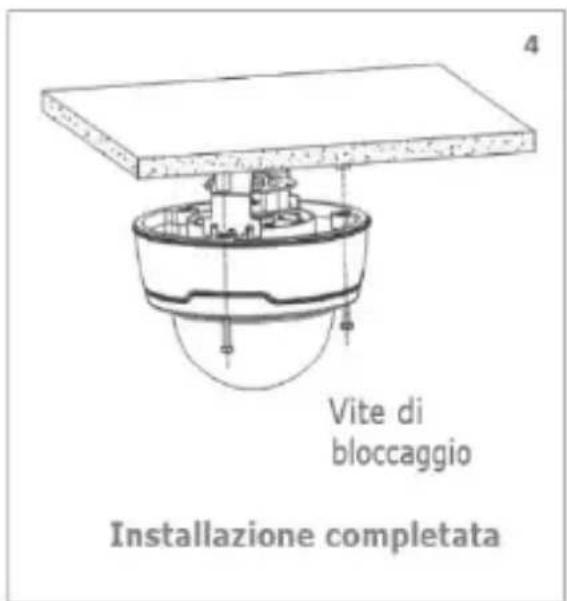

6 Installazione completata

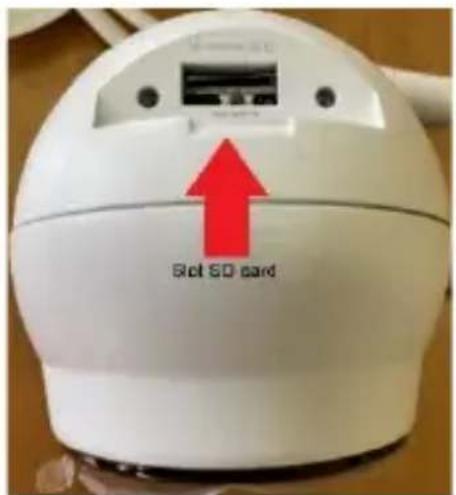

Installazione SD Card

INSTALLAZIONE MINI FLAT CAMERA

Fissaggio a soffitto

1. Fissare la staffa di fissagio al soffitto.

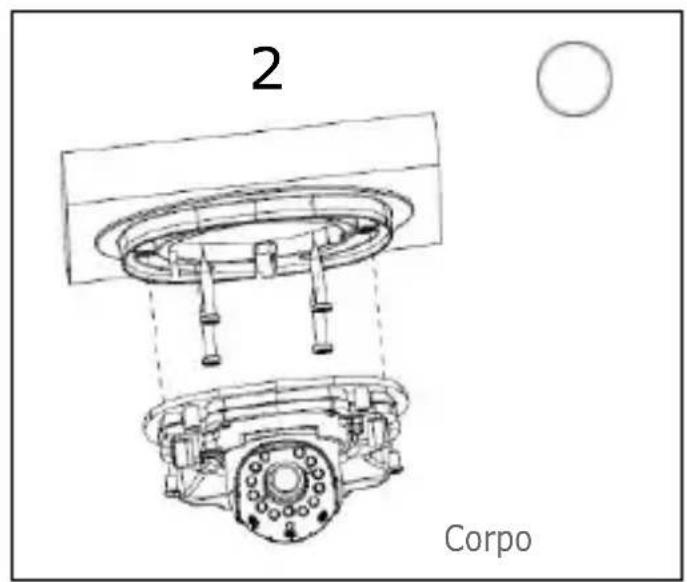

2. Fissare il corpo telecamera al soffitto.

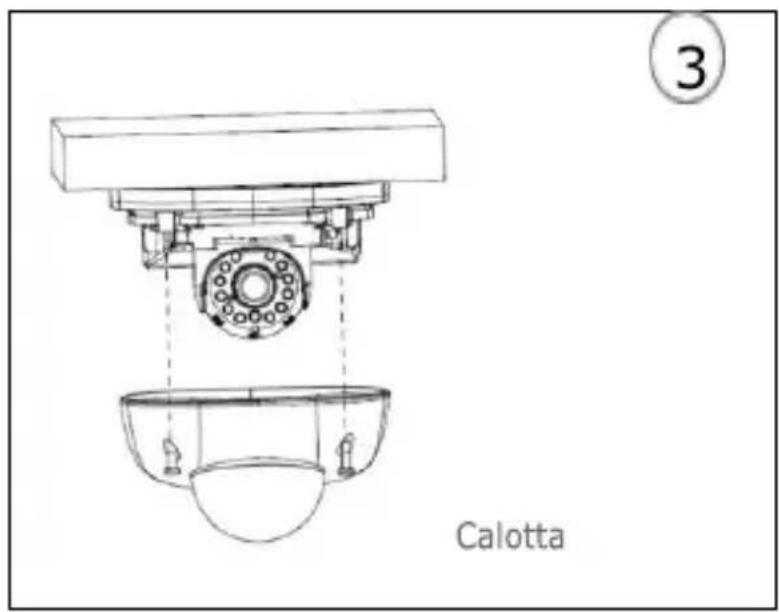

3. Regolare correttamene l'angolazione ruotando il corpo telecamera.

4. Applicare la calotta superiore della telecamera.

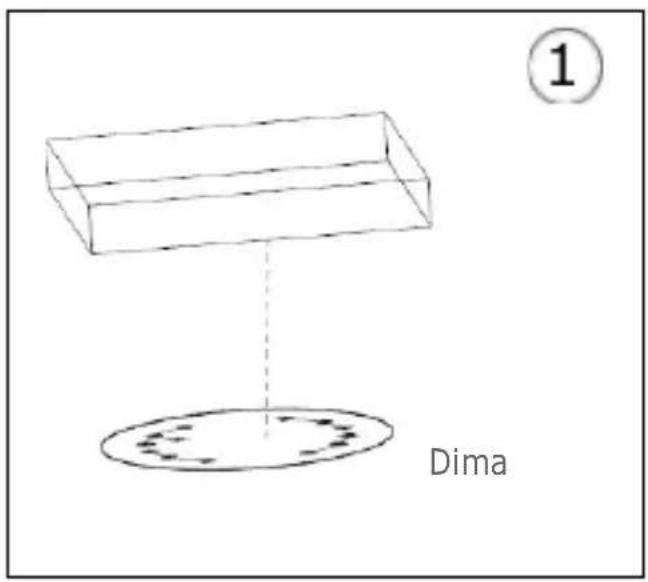

① Dima

2 Corpo

Installazione SD Card

Installare la SD Card nell'alloggiamento indicato dalla freccia

INSTALLAZIONE VANDAL-PROOF DOME CAMERA

Fissaggio a soffitto

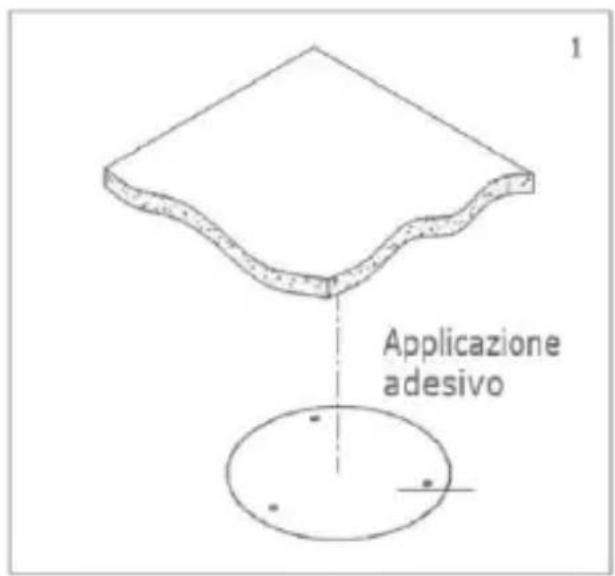

1. Applicare l'adesivo nella posizione corretta.

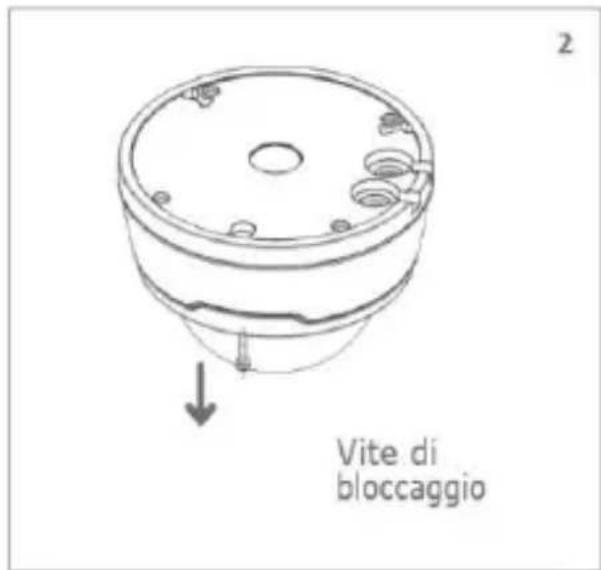

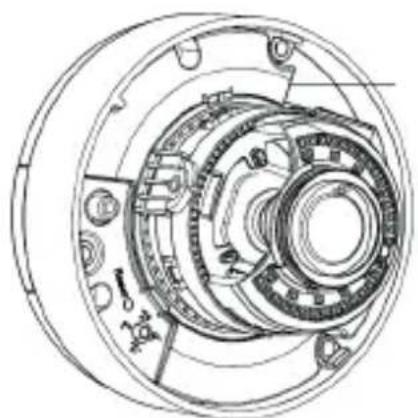

2. Rimuovere il componente anteriore, allentando le tre viti di bloccaggio con l'ausilio di un cacciavite.
3. Fissare il piedestallo praticando fori di bloccaggio intorno all'adesivo, inserirvi quattro tasselli e fissare il tutto mediante quattro viti di bloccaggio. Regolare correttamente l'angolazione.
4. Fissare il componente anteriore sul piedestallo, serrando le tre viti di bloccaggio.

Applicazione adesivo

2 Vite di bloccaggio

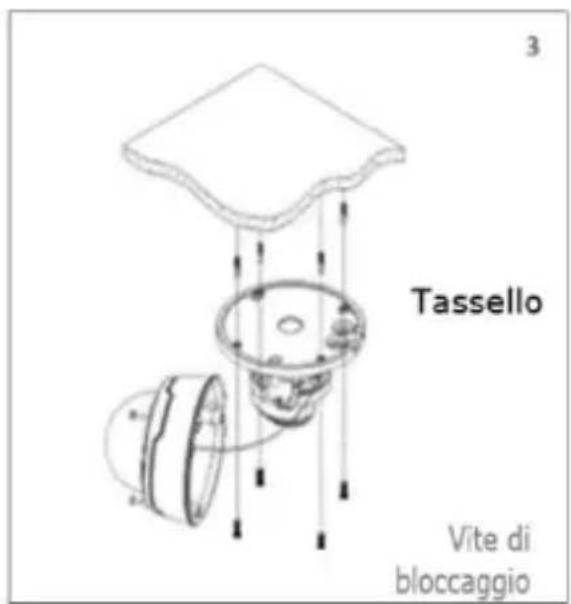

3 Tassello Vite di bloccaggio

Vite di bloccaggio Installazione completata

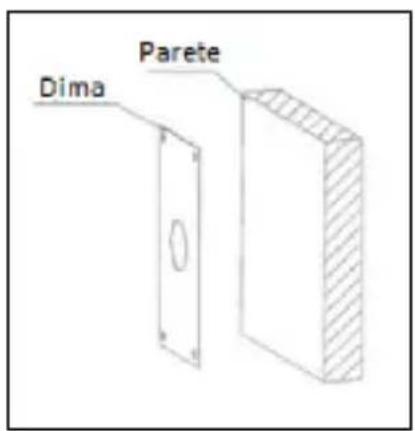

1. Applicare l'adesivo nella posizione desiderata e praticare i 4 fori per le viti di fissaggio.
2. Inserire i 4 tasselli nei fori praticati e fissare la staffa alla parete con i bulloni.
3. Fissare la fune anticaduta del corpo della telecamera dome nell'occhiello di sospensione della staffa.
4. Dopo aver fatto passare il cavo della telecamera dome all'interno della staffa, allinare la tacca del coperchio con la posizione del rivetto della staffa e inserirlo nel suo foro.
5. Dopo aver ruotato la telecamera dome nella posizione corretta, stringere le 2 viti a brugola con testa cilindrica sulla staffa.

Configurazioni IP dell'unità di ripresa

Dopo aver alimentato la telecamera è necessario configurarla sulla propria rete di casa o ufficio. In caso vi siano più telecamere da installare sulla stessa rete, si consiglia di installare e configurare una telecamera alla volta.

CONNESSIONE SU RETE IP CON SERVIZIO DHCP

Per l'installazione rapida della telecamera su rete con servizio di indirizzamento automatico (DHCP), sarà assegnato automaticamente un indirizzo IP alla telecamera IP. Qualora non fosse provvista di indirizzamento automatico (DHCP) l'indirizzo IP statico di default sarà 192.168.1.168.

Configurazione della telecamera IP:

1. Installare il Software "Device Config. Tool" disponibile per il download sul sito www.urmet.com. alla pagina dedicata al prodotto e selezionando la sezione DOCUMENTAZIONE E RISORSE.

1. Lanciare il Software "Device Config. Tool". Selezionando ConfigTool, verranno visualizzati automaticamente l'indirizzo IP, la subnet mask, il gateway e l'indirizzo MAC di ogni telecamera IP attiva nella LAN corrente, come mostrato nella figura seguente.

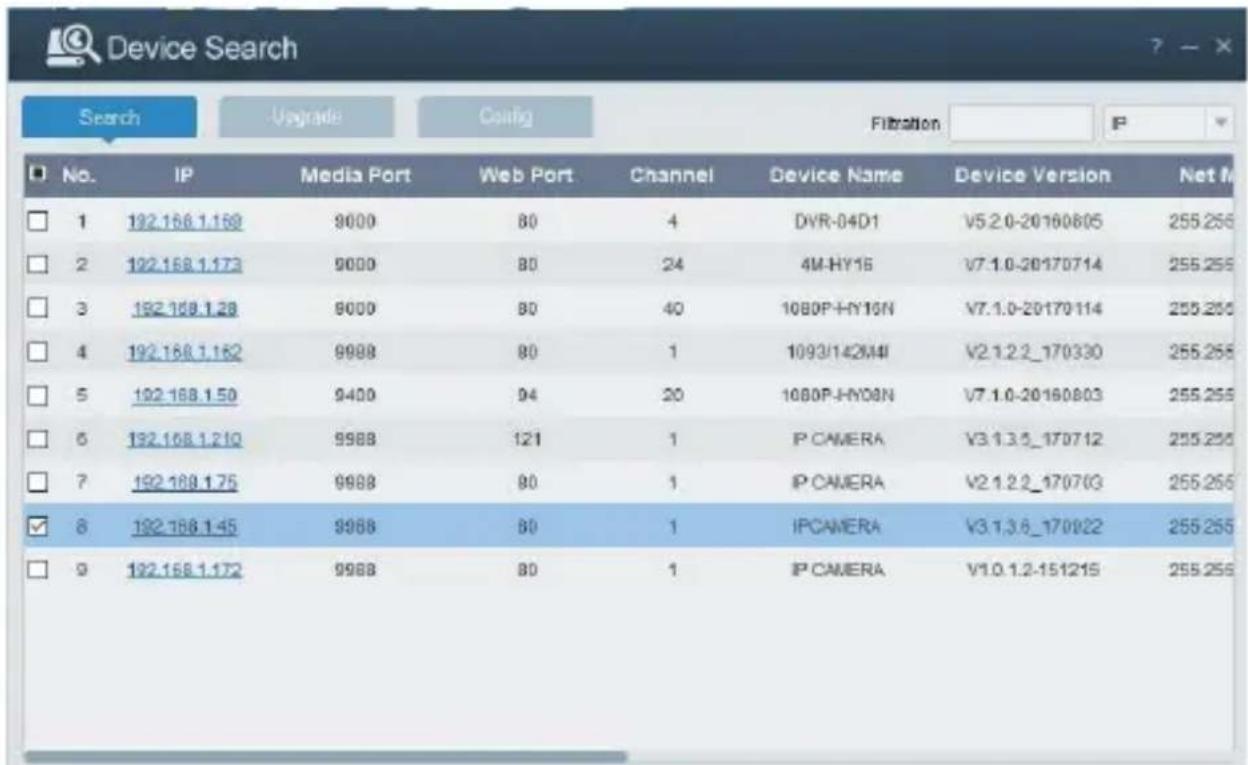

Device Search Search Upgrade Config Filtration IP No. IP Media Port Web Port Channel Device Name Device Version Net M 1 192.168.1.160 9000 80 4 DVR-04D1 V5.2.0-20160805 255.255 2 192.168.1.173 9000 80 24 4M-HY16 V7.1.0-20170714 255.255 3 192.168.1.28 9000 80 40 10BOP-HY16N V7.1.0-20170114 255.255 4 192.168.1.162 9988 80 1 1093/142M4I V2.1.2.2_170330 255.255 5 192.168.1.50 9400 94 20 10BOP-HY08N V7.1.0-20160803 255.255 6 192.168.1.210 9988 121 1 P.CAMERA V3.1.3.5_170712 255.255 7 192.168.1.75 9988 80 1 P.CAMERA V2.1.2.2_170703 255.255 8 192.168.1.45 9988 80 1 P.CAMERA V3.1.3.6_170922 255.255 9 192.168.1.172 9988 80 1 P.CAMERA V1.0.1.2-151215 255.255

Se l'indirizzo IP cercato e l'indirizzo IP del PC non sono nella stessa rete, l'utente

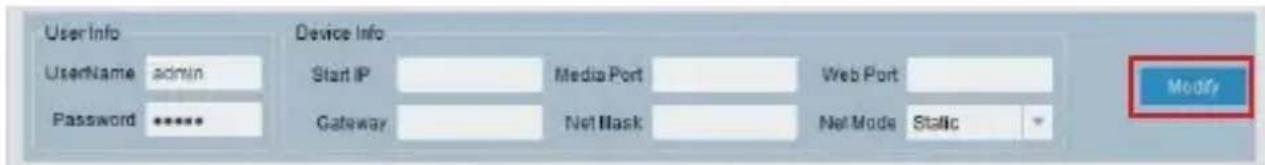

può modificare l'indirizzo IP, la subnet mask e altri parametri della telecamera IP utilizzando il software "Device Config. Tool".

Selezionare inizialmente il dispositivo per modificare l'indirizzo IP e successivamente inserire il nuovo indirizzo IP, la subnet mask, il gateway e username/password. Inserire la password del dispositivo e premere su "Modify" per cambiare l'indirizzo IP del dispositivo.

*NOTA BENE: parametri di default della telecamera IP

Indirizzo IP statico: 192.168.1.168

Username: admin

Password: admin (solo per le versioni firmware antecedenti alla V.8.2.2.)

Numero di media port: 9000

1. Prima di utilizzare il browser Internet Explorer per accedere la prima volta alla telecamera IP, è necessario installare i relativi componenti plug-in, procedendo nel seguente modo:

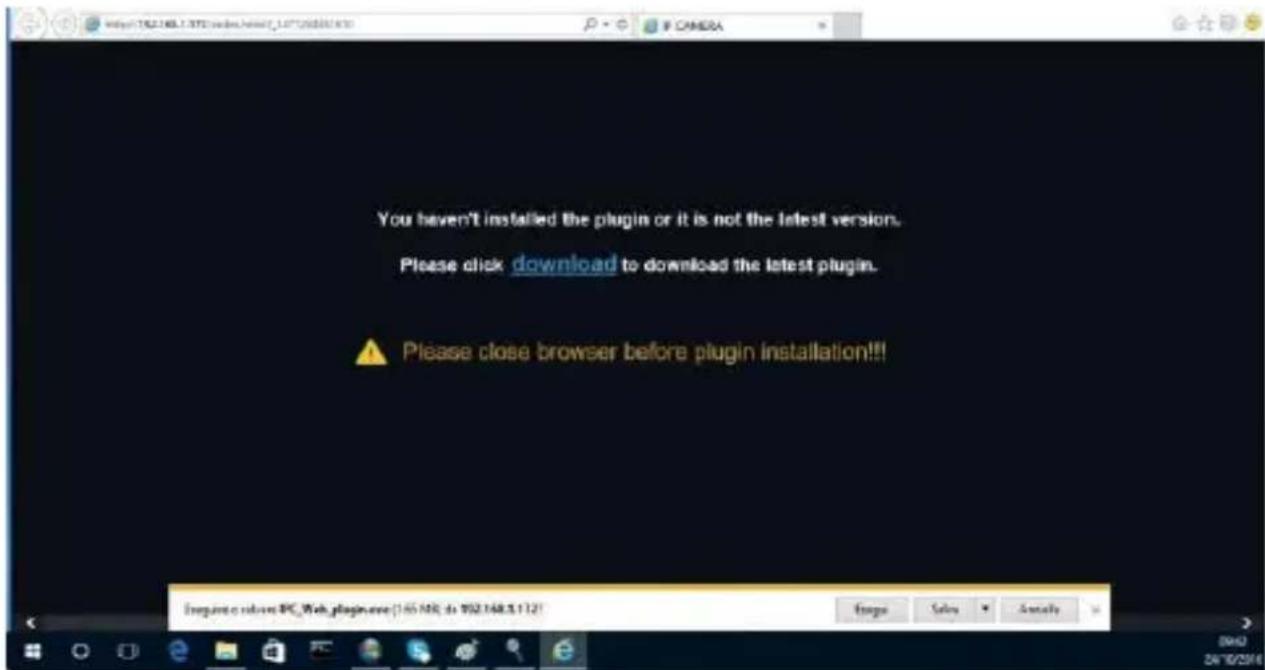

- Accedere all'indirizzo IP della telecamera per installare solo per la prima volta i plug-in. Nella pagina Web che si aprirà selezionare "download", dopodiché selezionare "Esegui" nel messaggio in basso.

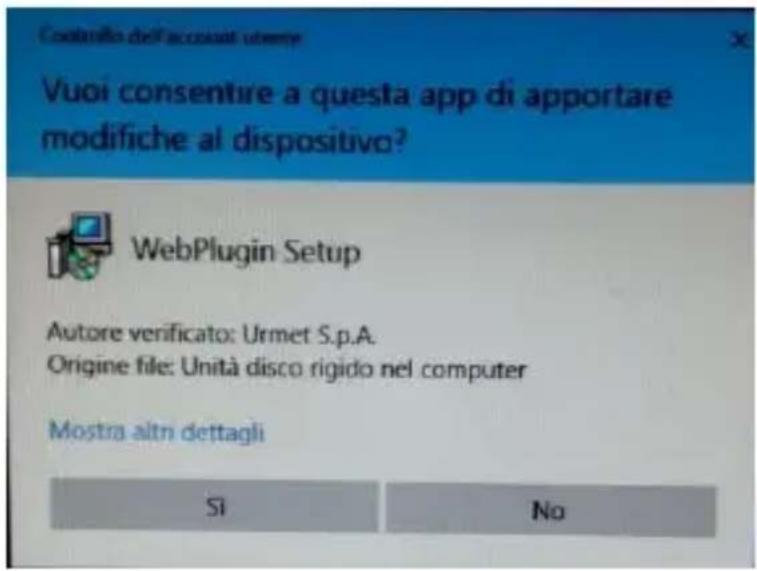

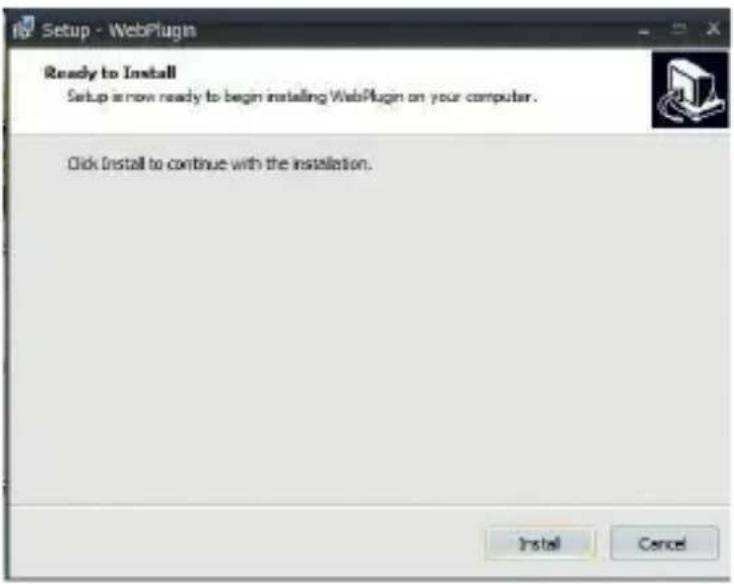

- Attendere lo scaricamento del Plug-in, dopodiché confermare l'installazione dell'ActiveX.

Cotanzio dell'accaati utente Vuoi consentire a questa app di apportare modifiche al dispositivo? WebPlugin Setup Autore verificato: Urmet S.p.A. Origine file: Unità disco rigido nel computer Mostra altni dettagli SI No

- Selezionare "Install" ed attendere che l'installazione sia terminata.

1. Al termine dell'installazione dell'Active X chiudere la pagina Web di Internet Explorer e lanciar la nuovamente inserendo l'indirizzo IP della telecamera IP.

2. Aprire il browser ed inserire l'indirizzo IP della telecamera (http://192.168.1.168) e verrà visualizzata la finestra per la creazione della password di Amministratore. E' necessario impostare immediatamente la password per salvaguardare la propria privacy. La password dovrà contenere una combinazione da 8 a 15 caratteri e che rispetti i criteri di sicurezza richiesti. Annotare la password e conservarla in un luogo sicuro.

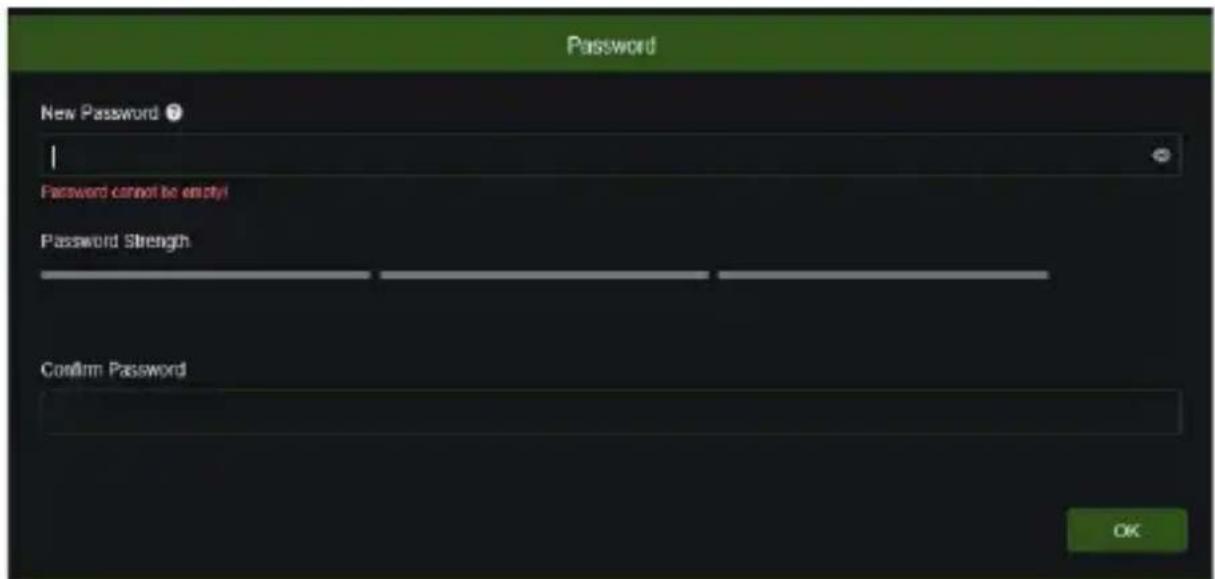

1. Confermare con il tasto OK. A questo punto si presenterà un'altra finestra dove l'utente potrà scegliere e configurare la modalità per il recupero della password in caso di smarrimento della stessa.

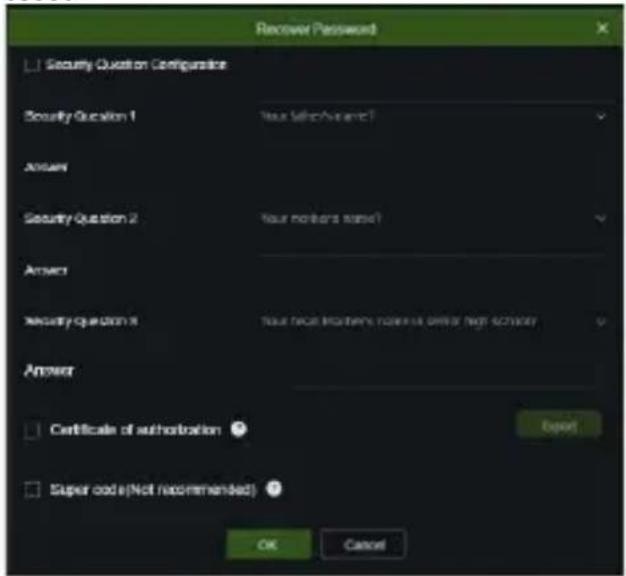

1. Security Question Configuration: scegliere una delle domande tra quelle proposte e compilare la relativa risposta.

Certificate of authorization: sarà possibile esportare un certificato che può essere utilizzato per impostare nuovamente la password utilizzando la funzione di recovery password.

Supercode: abilitando questa funzione, sarà possibile contattare il Customer Service Urmet per richiedere un Super Code che permetterà all'utente di impostare una nuova password utilizzando la funzione di recovery password.

Una volta scelte le opzioni confermare con il tasto OK.

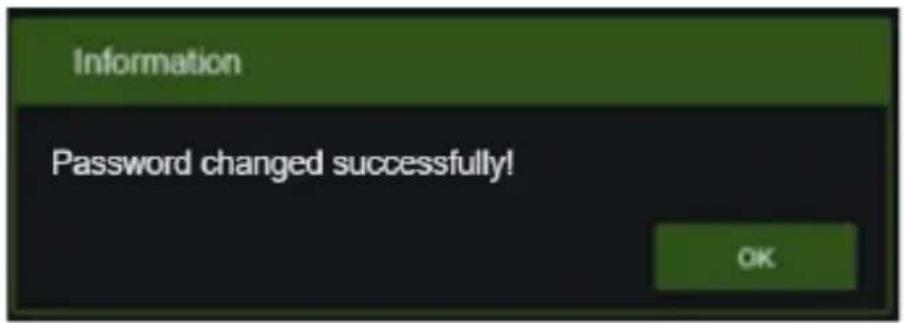

A conclusione del processo di cambio password comparirà la seguente finestra.

Confermare con il tasto OK. Se non si dovesse sceglie alcun metodo per il Recovery password, in caso di smarrimento password, sarà necessario agire direttamente sul pulsante di RESET (posizionato a bordo camera), riportando in questo modo la telecamera ai parametri di fabbrica.

A questo punto comparirà la schermata di accesso (LOGIN) riportata di seguito:

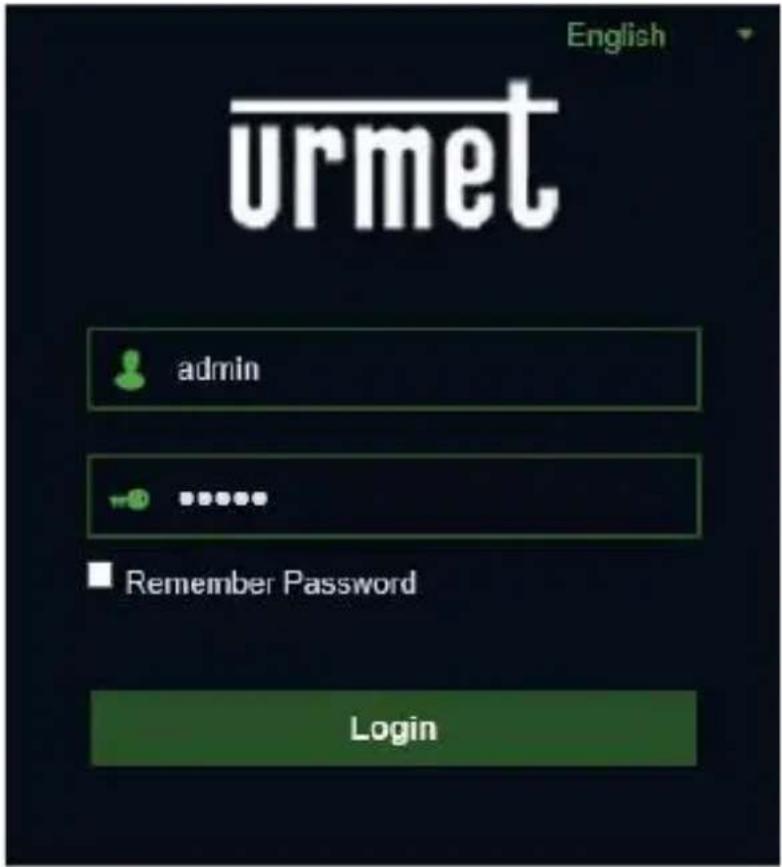

English urmet admin Remember Password Login

1. Selezionare "Login" per entrare nella schermata LIVE.

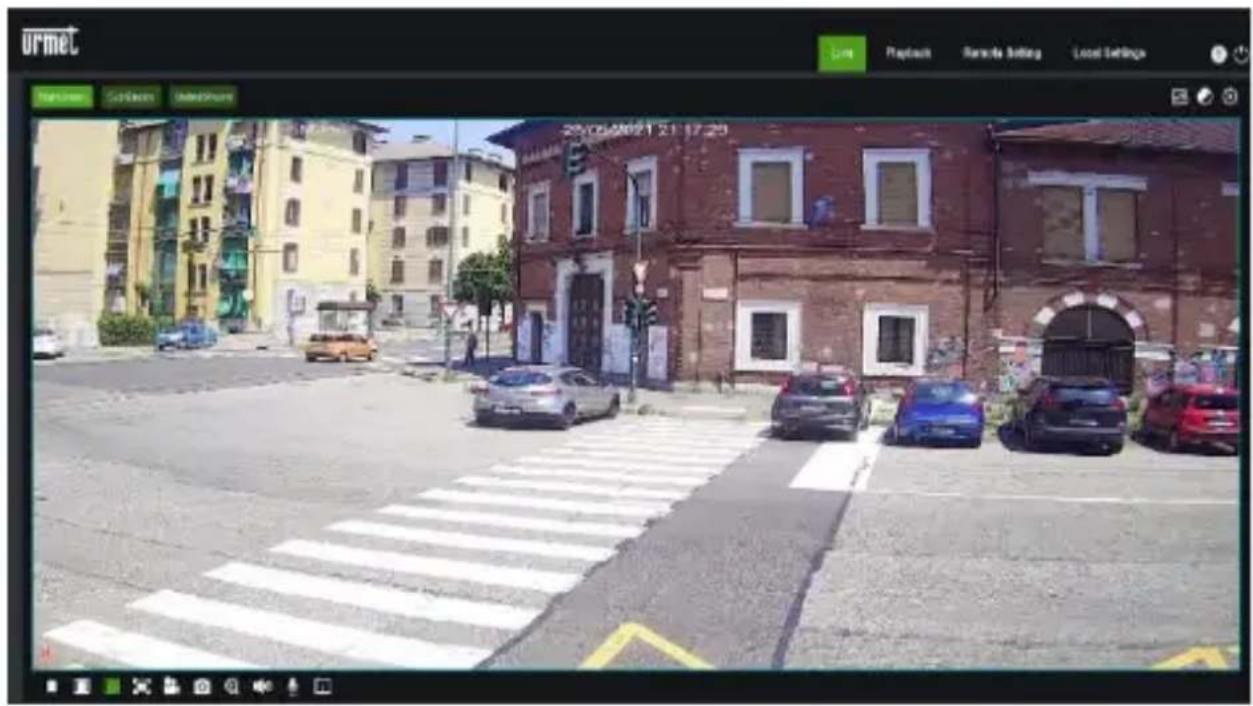

2. Cliccare sui pulsanti in alto a sinistra (Main Stream, Sub Stream o Mobile Stream) per selezionare il flusso video.

urmet Signs Guidelines UnitedShrups 20.05.08/21 21:17:29

CONTROLLO PTZ

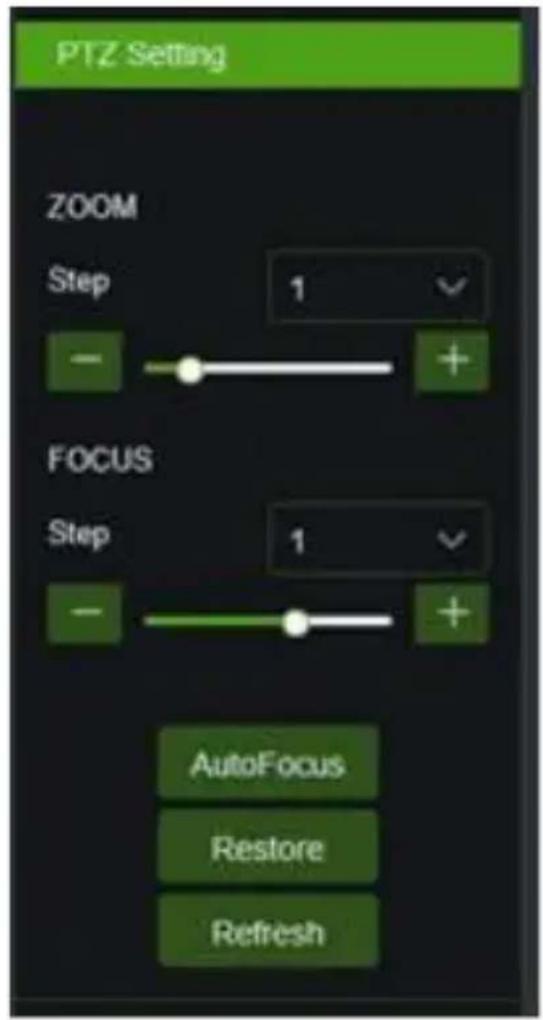

(Controllo PTZ) selezionando l'icona compare la seguente finestra:

PTZ Setting ZOOM Step 1 - + FOCUS Step 1 - + AutoFocus Restore Refresh

Opzione	Valore	Spiegazione
Zoom	Step/-/+	Regola manualmente lo zoom (+ aumenta / - diminu-isce)Step: definisce la velocità di esecuzione dello zoom
Focus	Step/-/+	Regola manualmente il fuoco (+ aumenta / - diminu-isce)Step: definisce la velocità di esecuzione del fuoco
AutoFocus	/	Esegue in maniera automatica la regolazione del fuoco
Restore	/	Ripristina i valori di fabbrica dell'interfaccia PTZ (compreso il fuoco)
Refresh	/	Aggiorna i parametri dell'interfaccia PTZ con le modifiche dei parametri effettuate (compreso il fuoco)

NOTA BENE

Per maggiori dettagli e approfondimenti tecnici sulla programmazione (ad esempio degli algoritmi di analisi video), sull'impostazione (ad esempio dei controlli sull'immagine) e sulla configurazione (ad esempio della gestione dei privilegi degli utenti) si rimanda al manuale tecnico della telecamera.

DIRETTIVA 2012/19/UE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 4 luglio 2012 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici.

In alternativa alla gestione autonoma è possibile consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente.

Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensione massima inferiore a 25 cm.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
