Informazioni generali

Gentile Cliente,

La ringraziamo per l'acquisto di quello prodotto.

La presente guida le permettera una rapida messa in funzione delle unità di ripresa IP H.265 di URMET S.p.A.

Prima di usare l'apparecchiatura, legga e conservi quello documento con attenzione ed in un luogo facilemente reperibile per poterlo consultare prontamente quando necessario.

\*NOTABENE

Per maggiori approfondimenti, fare riferimento al manuale istruzioni presente sul sito Umet. Per scaricare il Manuale dal Sito vedere il QR code sul foglio di Addendum.

AVVERTENZE

Alimentazione

Prima di collegare l'apparecchio alla rete di alimentazione accertarsi che i dati di targa siano rispondenti a quelli della rete di distribuzione.

E opportuno prevedere a monte degli apparecchi un idoneo interrottore di sezionamento e di protezione.

In caso di guasto e/o cattivo funzionamento togliere l'alimentazione tramite l'interruttore generale.

Utilizzare unicamente l'alimentatore fornito a corredo del prodotto.

Precauzioni per la sicurezza

Per prevenir il rischio di incendio e folgorazione, evitare di esporre il disposativo alla pioggia o all'umidità e di introdurre al suo interno qualiasi oggetto solido o liquido. Se ciò dovesse avvenire, scollegare il disposativo dalla rete di alimentazione e farlo controlling da personale qualificato.

In nessun caso il dispositivo deve essere aperto. Per qualsiasi intervento di riparazione rivolgersi a personale qualificato oppure contattare il centro assistenza tecnico autorizzato (www.urmet.com >> Contatti >> Centri Assistenza Tecnica).

Conservare esta appearecchiatura lontano alla portata dei bambini; in caso contrario questi potrebbero danneggiarla, o danneggiarla accidentalmente.

Non toccare questa apparecchiatura con le mani bagnate per evitare scosse elettriche o danni meccanici.

Se l'apparecchiatura dovesse cadere o il contentatore esterno dovesse risultare danneggiato, cessarne l'utilizzo. Se si continuasse ad utilizzarla in queste condizioni, si potrebbe verificare una scossa elettrica. In quello caso contattare il rivenditore o l'infallatore autorizzato.

Precauzioni per l'installazione

Non installare la telecamera in ambienti esposti alla pioggia o all'umidità. In questi casi

utilizzare le apposite custodie.

Evitare di punctare direttamente l'obiettivo contro il sole o contro luci intense,anche se la telecamera è spenta; il soggetti da riprendere non deve essere in controuce. Evitare di punctare la telecamera verso oggetti riflettenti.

La presenza di alcuni tipi di luce (ad esempio fluorescente colorata) può essere i colori. Usare l'obiettivo AUTO-IRIS in condizioni di luce variabile.

Non posizionare questa apparecchiatura su alcuna superficie instabile (ad es., un cavolo lavorante o inclinato). In caso contrario l'apparecchiatura potrebbe cadere con seguente danneggiamenti o guasti meccanici.

Se all'interno dell'apparecchiatura dovesse penetrare acqua o quale altri materiale estraneo cesserne l'utilizzo al fine di evitare la possibilità di incendio e scousse elettriche. In questo caso contattare il rivenditore o l'inistatore autorizzato.

Non coprire l'apparecchiatura con un panno quando sta funzionando per evitare deformazioni del contentatore esterno e surriscaldamento delle parti interne con seguente possibilità di incendio, scosse elettriche o quasto meccanico.

Non avvincare magneti od oggetti magnetizzati al disposativo in quanto ciò potrebbe causare anomalie di funzionamento.

Non usare esta apparecchiatura in ambienti con presenza di fumo, vapore, umidità, polvere o vibrazioni intense.

Non mettere in funzione il dispositivo immediatamente dopo il trasporto da un luogo freddo ad un luogo caldo e viceversa. Attendere mediamente tre ore: quello intervallo di tempo è necessario al dispositivo per adattarsi al nuovo ambiente (temperatura, umidità, ecc...).

Precauzioni d'uso

Assicurarsi dell'integrità dell'apparecchio dopo averlo molto dall'imballo. Controllare che la temperatura d'esercizio sia nei limiti indicati e che l'ambiente non sia particolarmente umido.

Evitare di puntare la telecamera contro il sole per non danneggiare il sensore.

Pulizia del dispositivo

Usare un panno asciutto e strofinare leggermente per eliminare polvere e sporcizia.

Nel caso in cui la sporcizia non fosse eliminabile con un panno asciutto, compiere l'operazione con un panno inumidito con detergente neutro.

Non usare prodotti spray per la pulizia dell'apparecchio. Non usare liquidi volatili come benzina, alcool, solventi ecc. o panni trattati chimicamente per pulire il disposativo, al fine di evitare deformazioni, deterioramenti o graffi della finitura della vernice.

Prima di effettuare qualiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio alla rete di alimentazione elettrica.

Registrazione immagini

Questa apparecchiatura non è progettata come antifurto ma principamente per trasmettere ed eventualmente per registrar immagini. Percò qualora l'utilizzatore

subisca un furto, la società URMET S.p.A. non cui quere considerata responsabile di alcuna perdita o danno seguente.

Effettuare una registrazione di prova prima di utilizzato l'apparecchiatura per verificare che l'operazione avvenga correttamente. Tenere in considerazione che se l'utente subisce quale perdita o danno a causa di errata impostazione di osservazione, utilizzo, funzionamento impropero o malfunzionamento dell'apparecchiatura, la società URMET S.p.A. nonpuòessere considerata responsable perl'eventuale perdita didatimemorizzati. Questa apparecchiatura contiene componenti elettronici di precisione. Per garantire la registrazione corretta delle immagini, non sottomorla ad urti o colpi durante tale operazione.

Privacy e Copyright

La telecamera IP è un dispositivo per sistemi TVCC. La registrazione delle immagini è subordinata alle leggi vigenti nel paese di utilizzo. É inoltre vietata la registrazione di immagini protette da Copyright.

Gli utenti del prodotto sono responsabili per il controllo ed il rispetto di tutte le norme e gli statuti locali relativi al monitoraggio e alla registrazione di segnali video. Il produttore NON potra essere ritenuto responsable per un utilizzo di quello prodotto che non sia in conformità con le norme in vigore.

Aggiornamento firmware

Contattare il Customer Service di URMET S.p.A. al fine di verificare la disponibilità di eventuali aggiornamenti firmware.

Configurazione di rete

La telecamera è impostata in modalità DHCP. Se la rete in cui va installata non supporta l'indirizzato dinamico (DHCP), la telecamera attiva automaticamente l'indirizzo IP di fabbrica 192.168.1.168. Utilizzato il software Urmet "Device Config. Tool" fornito in dotazione con la telecamera è possibile modificare tale l'indirizzo IP di fabbrica e le altre configurazioni di rete della telecamera in modo che quest'ultima non crei conflitti con altri dispositivi in rete.

Connessioni di rete

Quando si effettua una connessione con un pc remoto (mediante Software Client o Browser) occorre tenere in considerazione che a qualunque canale video utilizzato sul PC corrisponde una connessione di tipo "unicast" (TCP, RTP, UDP).

Il dispositivo è in grado di supportare fino a 10 connessioni "unicast"; è quando possibile visualizzare il flusso video da un massimo di 10 postazioni (pc o smartphone) Remote in contemporanea, compatibilmente con la banda disponibile.

Installazione

INSTALLAZIONE BULLET CAMERA

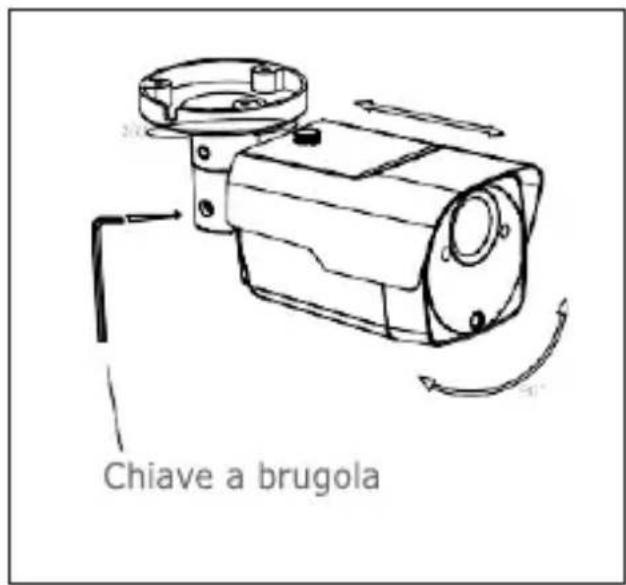

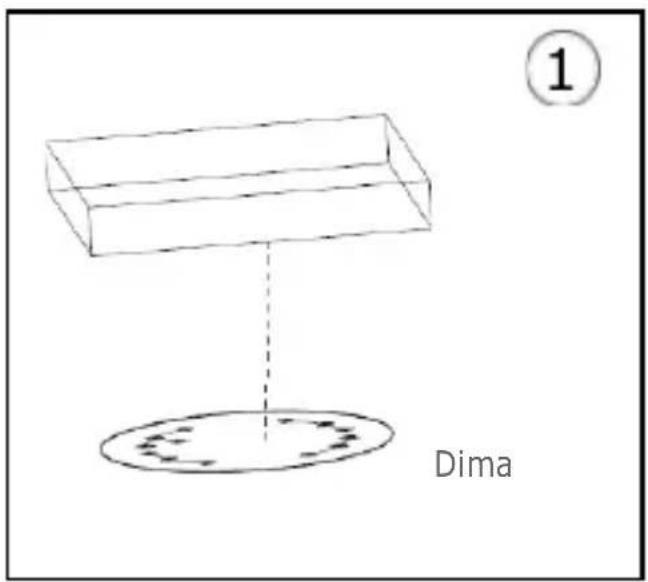

Fissaggio a soffitto

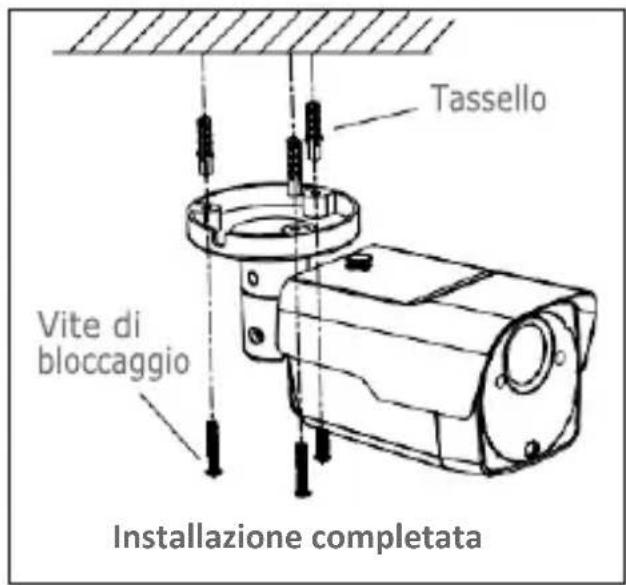

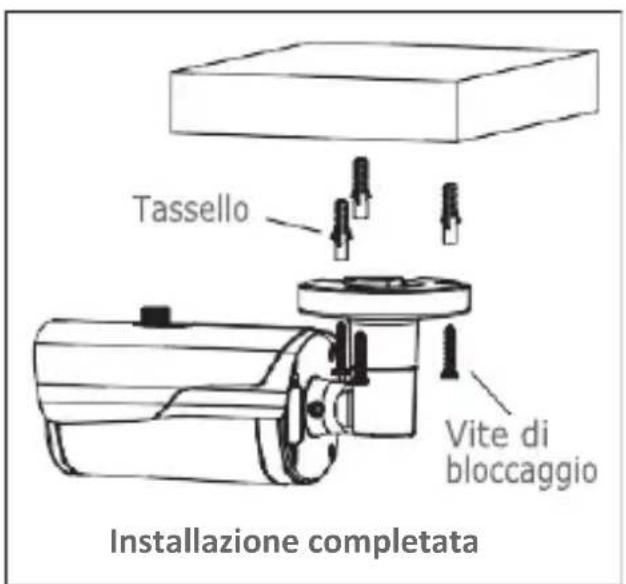

Inserire tre tasselli nel soffitto e fissare l'apparecchiatura con tre viti di bloccaggio.

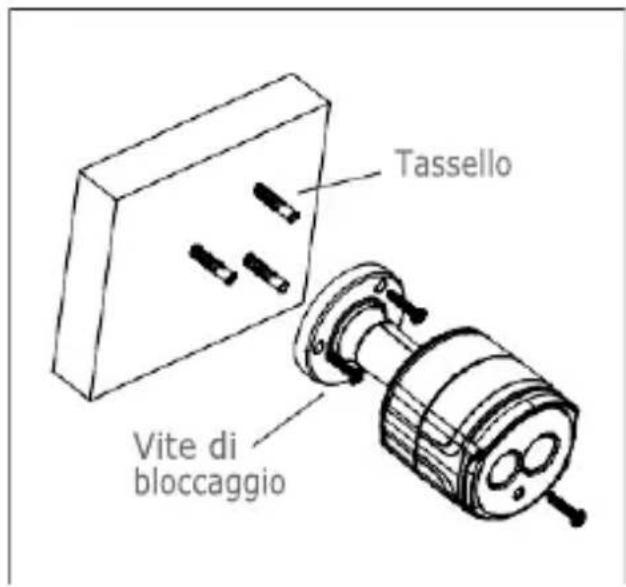

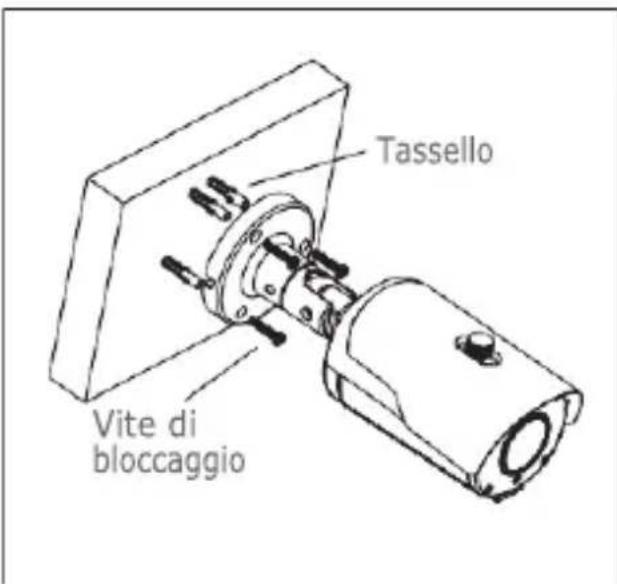

Montaggio a parete

Inserire tre tasselli nella parete e fissare l'apparecchiatura con tre viti di bloccaggio.

Installazione SD Card

ATTENZIONE: Questa operazione deve essere effettuata da personale qualificato

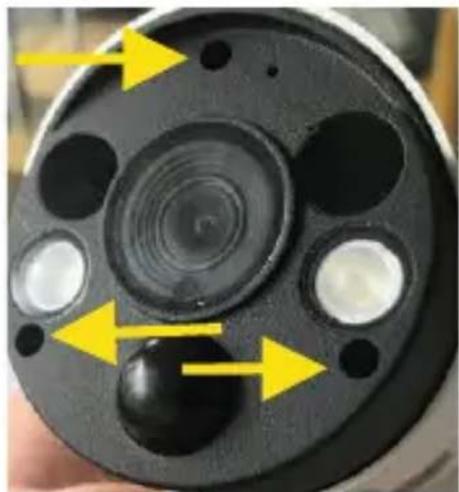

Rimuovere le 3 viti che bloccano il coperchio frontale

1. Rimuovere vite che fissa la scheda porta SD Card
2. Inserire la SD Card nell'alloggiamento previsto
3. Reinserire il connettore della schedaporta SD Card sulla schedamadre
4. Reinserire la vite che fissa la性和 carda porta SD Card

INSTALLAZIONE MINIDOME CAMERA

Fissaggio a soffitto

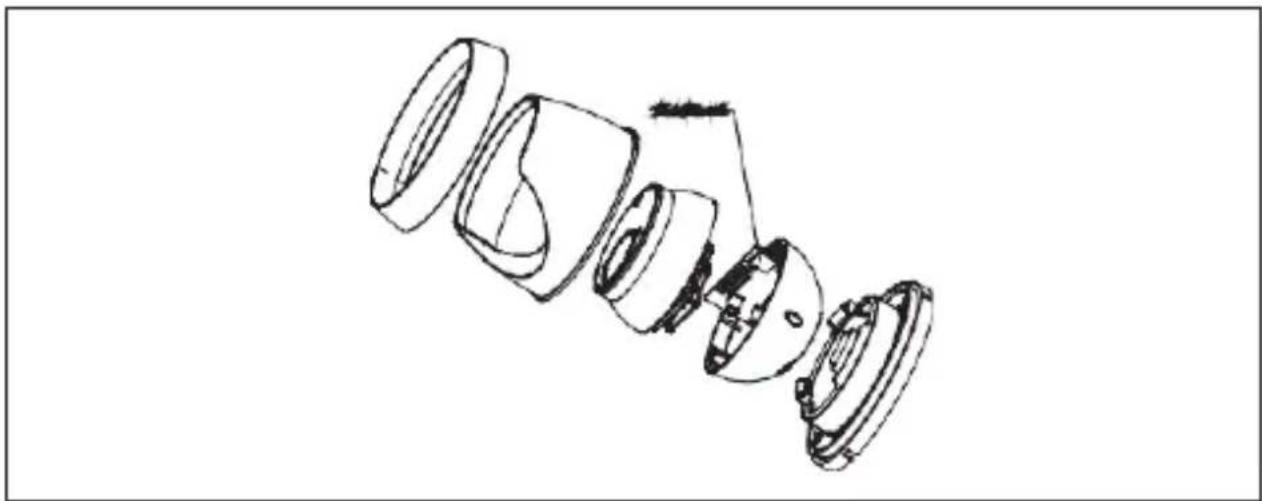

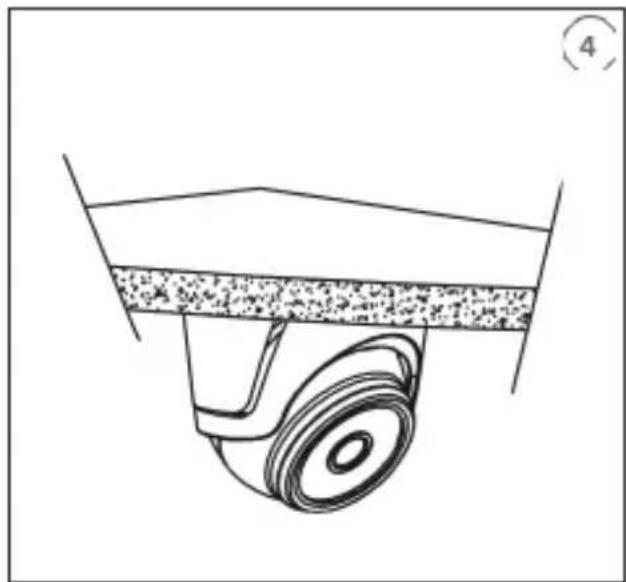

1. Applicare l'adesivo nella posizione corretta.

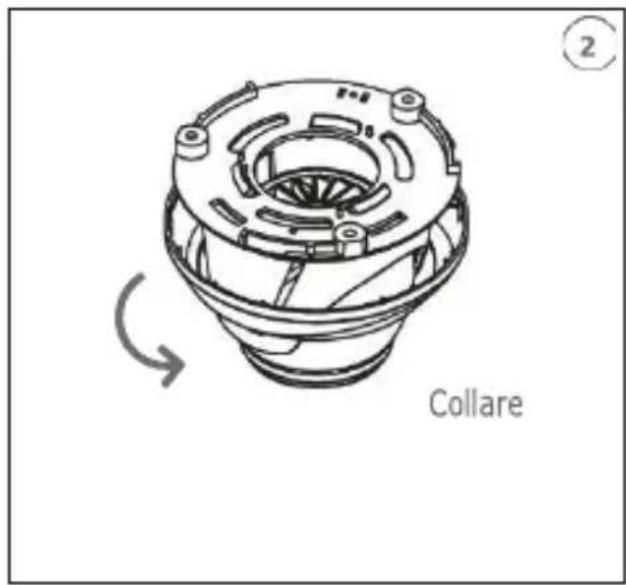

2. Rimuovere lo schermo della telecamera, ruotando il collare in senso anti-orario verso il basso.

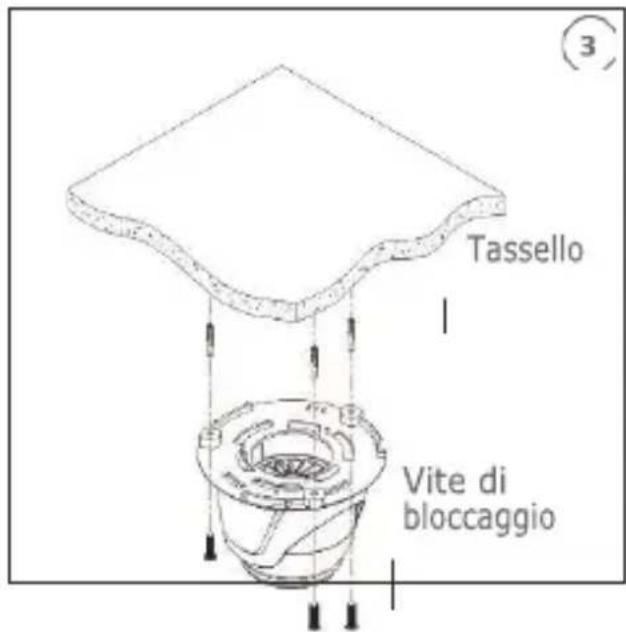

3. Fissare la base praticando fori di bloccaggio intorno all'adesivo, inseire tre tasselli e fissare il tutto mediante tre viti di bloccaggio.
4. Regolare correttamene I'angolazione.

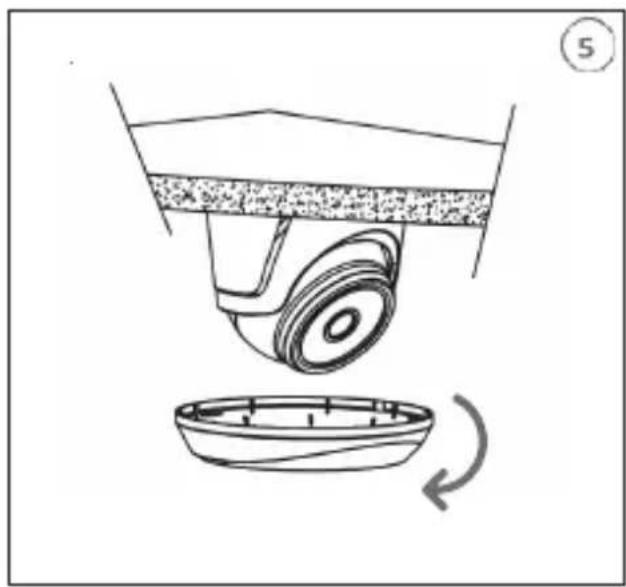

5. Rimontare lo schermo ruotando il collare in senso orario.

Installazione SD Card

INSTALLAZIONE MINI FLAT CAMERA

Fissaggio a soffitto

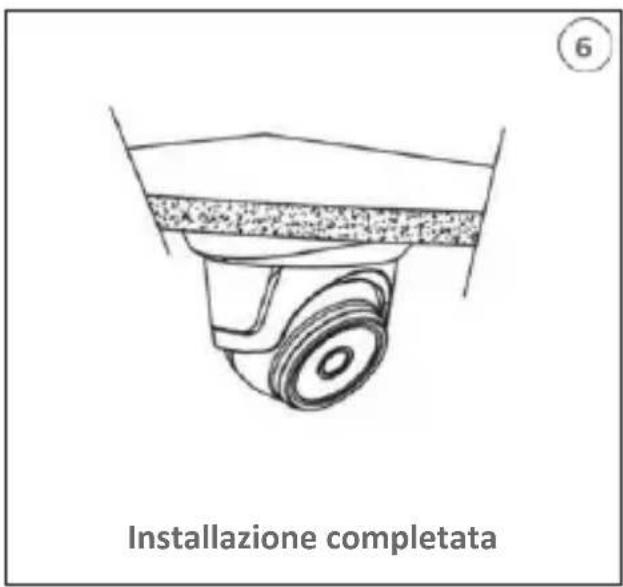

1. Fissare la staffa di fissagio al soffitto.

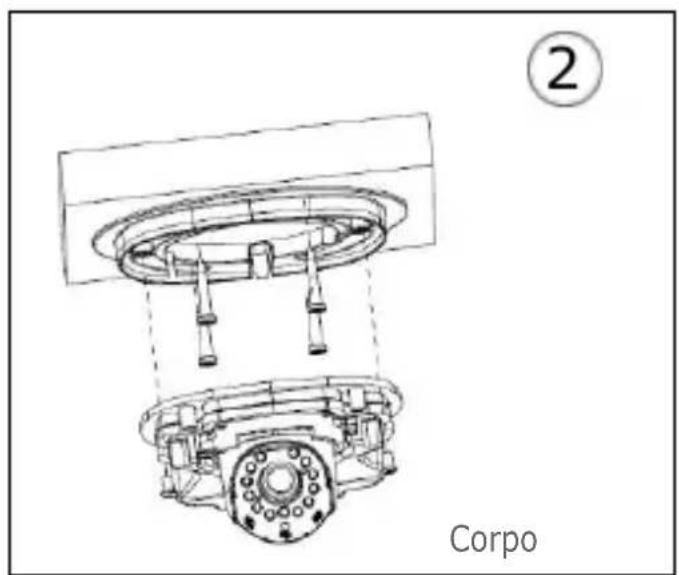

2. Fissare il corpo telecamera al soffitto.

3. Regolare correttamene I'angolazione ruotando il corpo telecamera.

4. Applicare la calotta superiore della telecamera.

Installazione SD Card

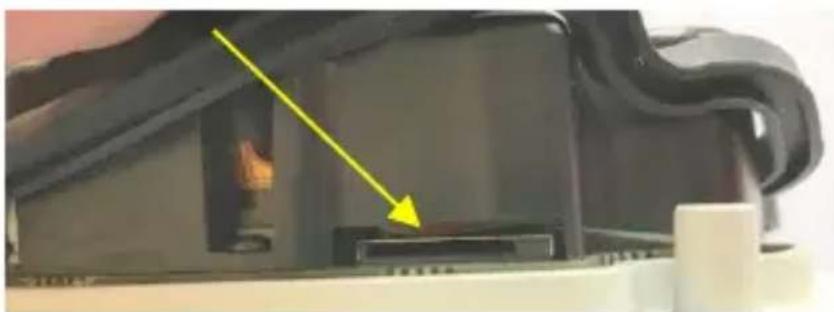

Installare la SD Card nell'alloggamenti indicate alla freccia

INSTALLAZIONE VANDAL-PROOF DOME CAMERA

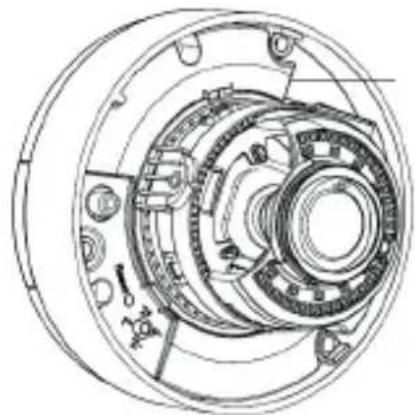

Fissaggio a soffitto

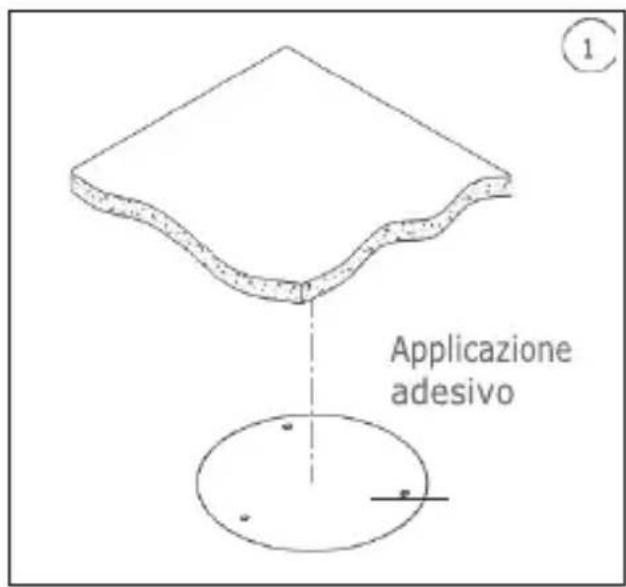

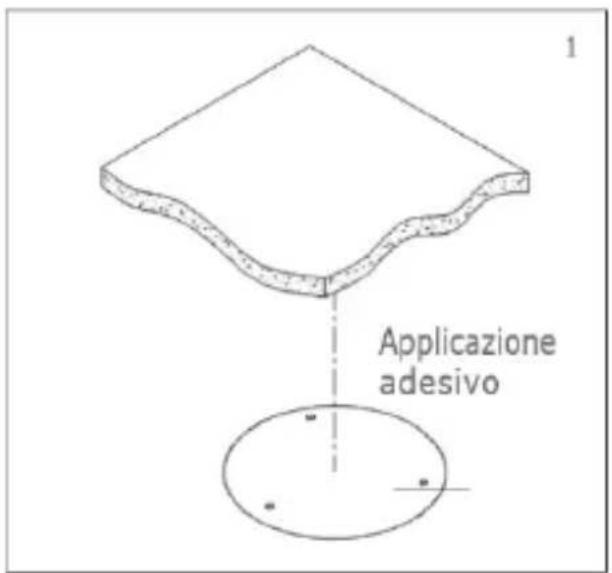

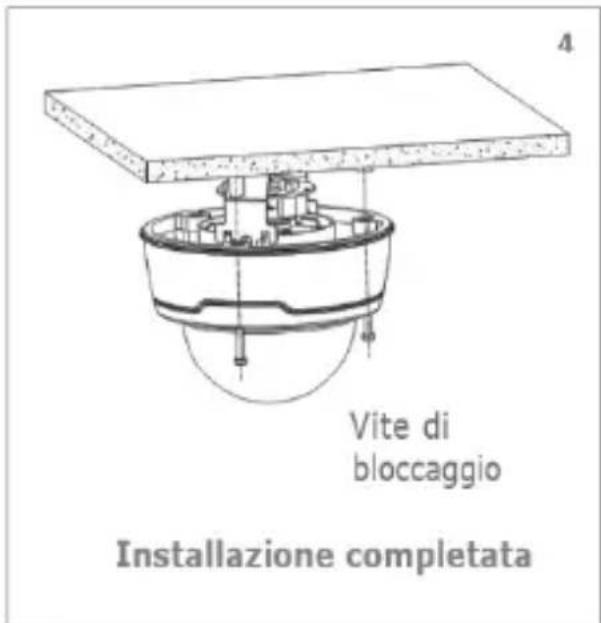

1. Applicare I'adesivo nella posizione corretta.

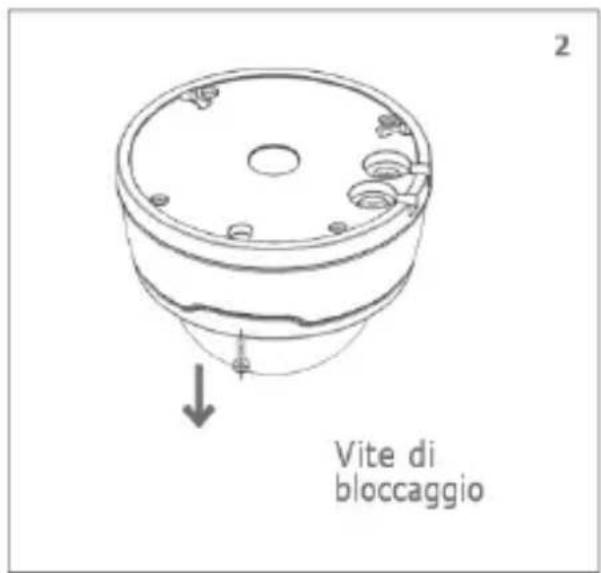

2. Rimuovere il componente anteriore, allentando le tre viti di bloccaggio con l'ausilio di un cacciavite.

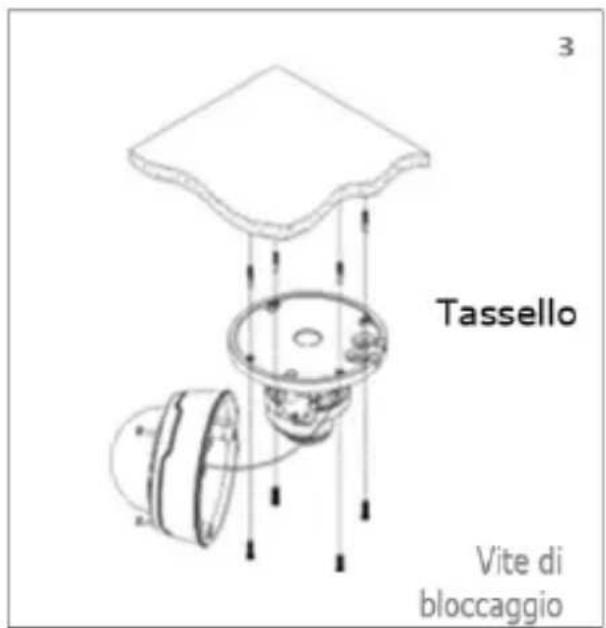

3. Fissare il piedestallo praticando fori di bloccaggio intorno all'adesivo, insertirvi quattro tasselli e fissare il tutto mediano quattro viti di bloccaggio. Regolare correttamente l'angolazione.

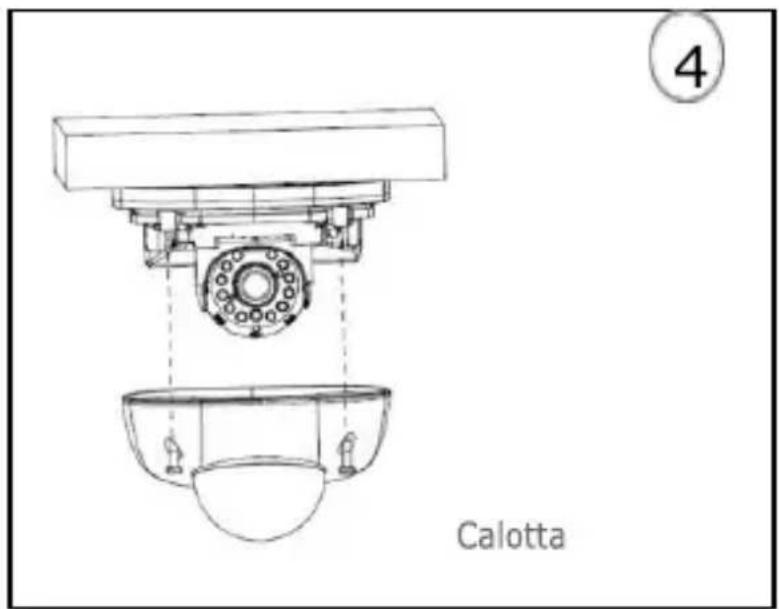

4. Fissare il componente anteriore sul piedestallo, serrando le tre viti di bloccaggio.

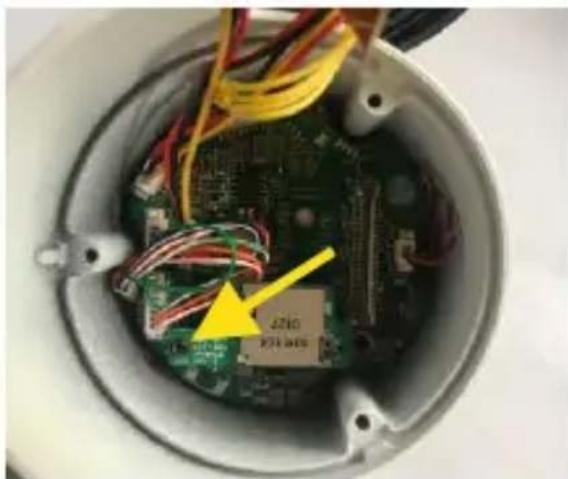

Installazione SD Card

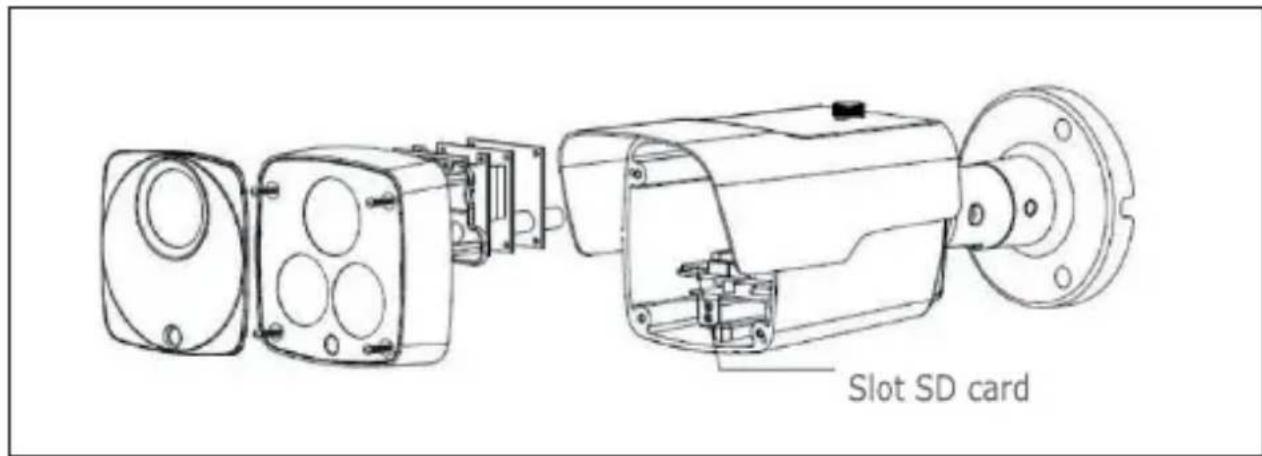

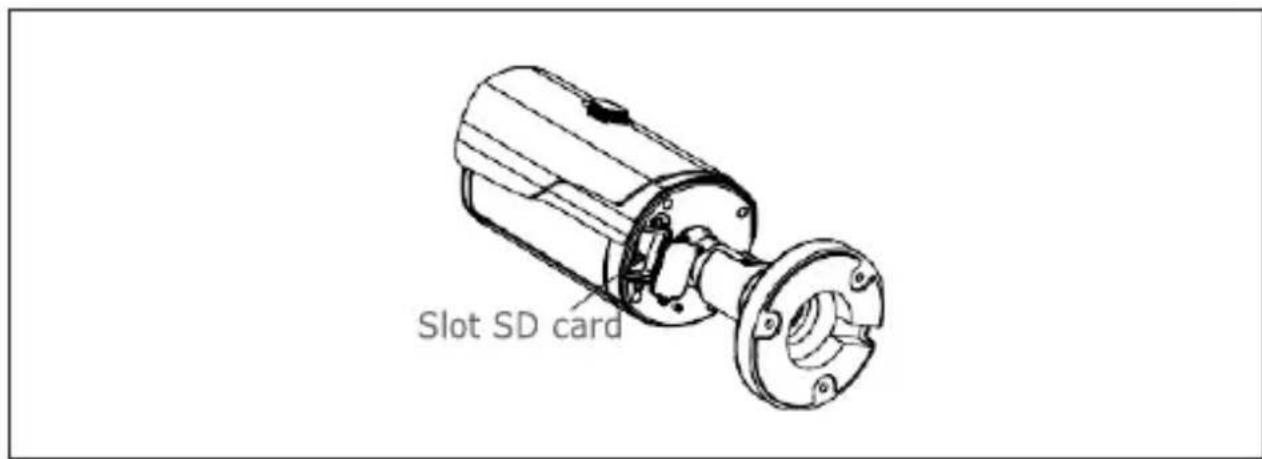

Slot SD card

Configurazioni IP dell'unità di ripresa

Dopo aver alimentato la telecamera è necessario configurarla sulla propria rete di casa o ufficio. In caso vi siano più telecamere da installare sulla stessa rete, si consiglia di installare e configurare una telecamera alla volta.

CONNECTIONSU RETEPCON SERVIZIO DHCP

Per l'installazione rapida della telecamera su rete con servizio di indirizzato automatico (DHCP), sare assegnato automaticamente un indirizzo IP alla telecamera IP. Qualora non fosse provvista di indirizzato automatico (DHCP) l'indirizzo IP statico di default sarà 192.168.1.168.

Configurazione della telecamera IP:

1. Installare il Software "Device Config. Tool" fornito in dotazione su CD seguendo le istruzioni visualizzate a monitor.

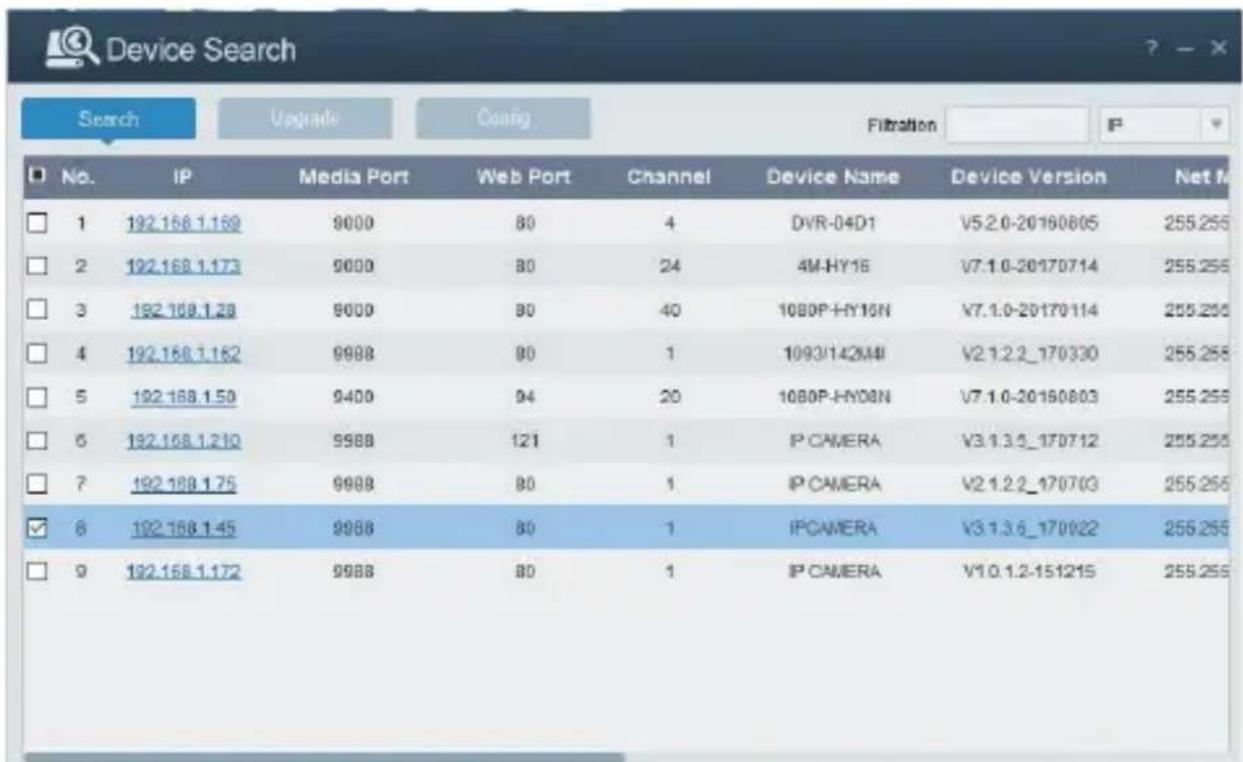

1. Lanciare il Software "Device Config. Tool". Selezionando [Config Tool], verranno visualizzati automaticamente l'indirizzo IP, lasubnet mask, il gateway e l'indirizzo MAC di agli telecoma IP attiva nella LAN corrente, come molto alla figura seguente.

Se l'indirizzo IP cercato e l'indirizzo IP del PC non sono nella stessa rete, l'utente cui modificare l'indirizzo IP, la subnet mask e altri parametri della telecamera IP utilizzando il software "Device Config. Tool".

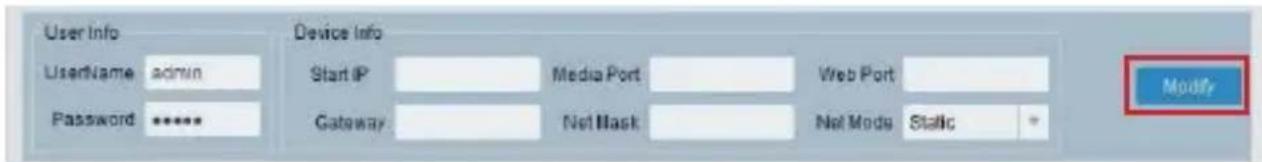

Selezionare inizialmente il disposativo per modificare l'indirizzo IP e successivamente insertire il nuovo indirizzo IP, la subnet mask, il gateway username/password. Inserire la password del disposativo e premere su "Modify" per cancellare l'indirizzo IP del disposativo.

*NOTA BENE: parametri di default della telecamera IP

Indirizzo IP statico: 192.168.1.168

Username: admin

Password: admin

Numero di media port: 9988

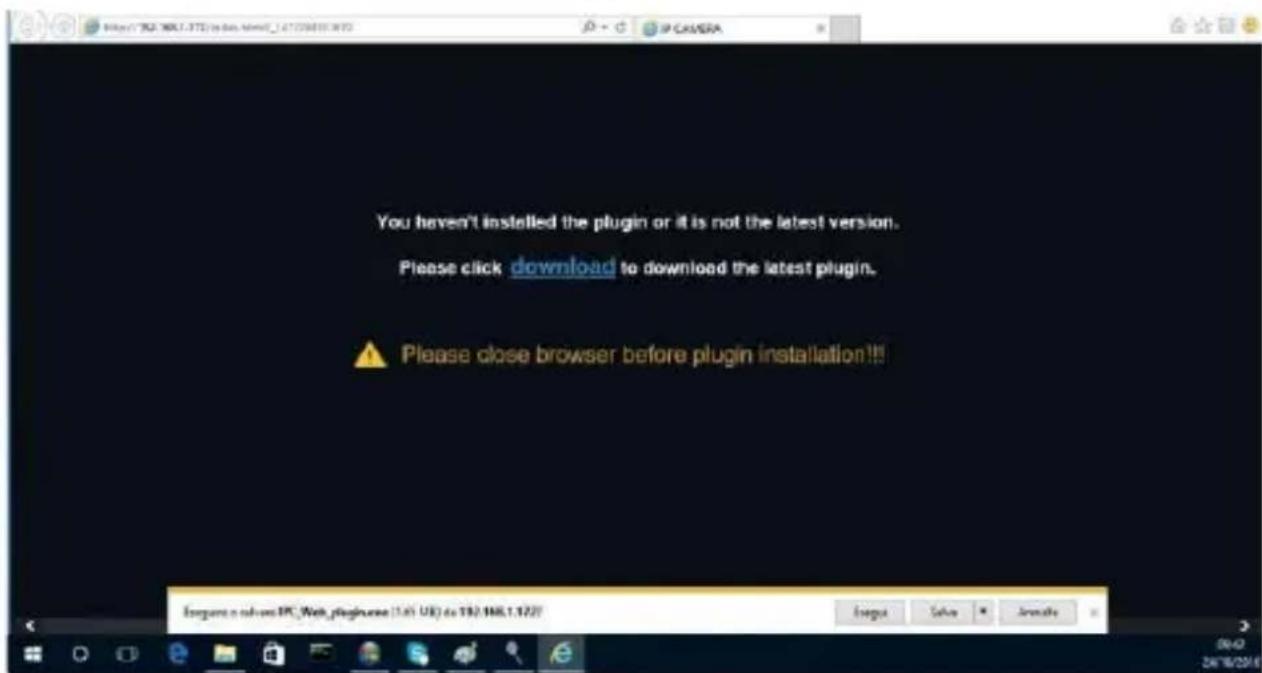

1. Prima di utilizzato il browser Internet Explorer per accederere la prima volta alla telecamera IP, è necessario installare i relativi componenti plug-in, procedendo nel seguente modo:

2. Accedere all'indirizzo IP della telecamera per installare solo per la prima volta i plug-in. Nella pagina Web che si aprirà selezionare " download", dopodiché selezionare "Esegui" nel messaggio in basso.

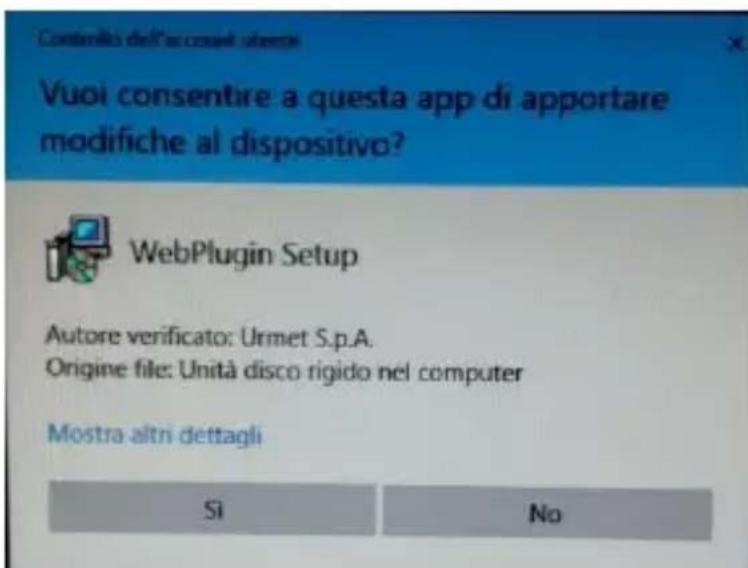

• Attendere lo scaricamento del Plug-in, dopodiché CONFIRMARE l'installazione dell'ActiveX.

• Selezionare "Install" ed attendere che l'installazione sia terminata.

1. Al terme dell'installazione dell'Active X chiudere la pagina Web di Internet Explorer e lancerla nuovamente inserendo l'indirizzo IP della telecamera IP, verrà visualizzata la schermata di accesso dove è possibile selezionare il nome utente (di default: admin), la password (di default: admin) e la Lingua.

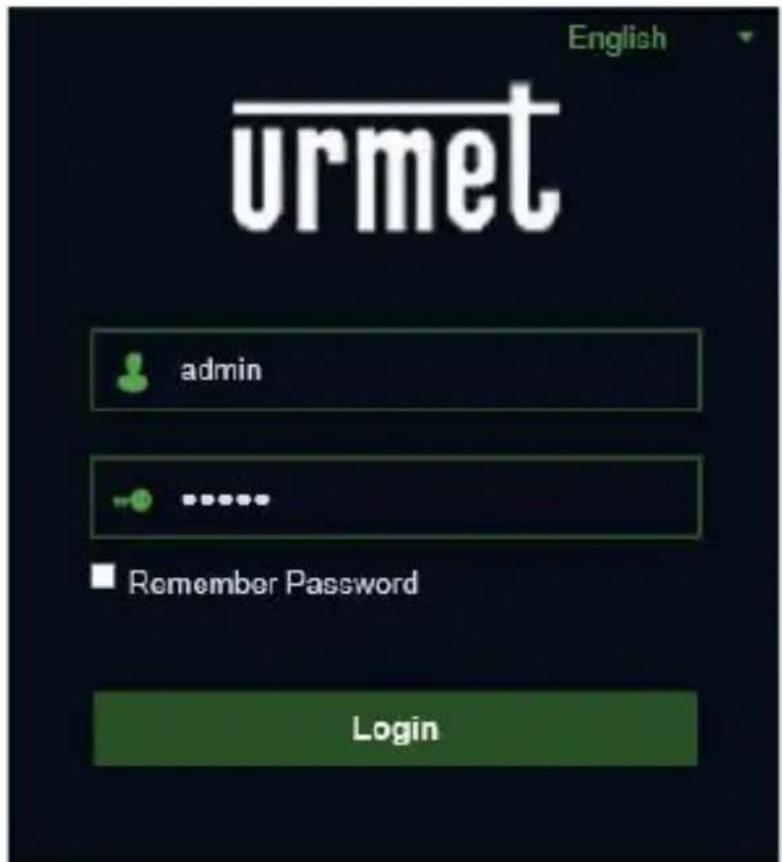

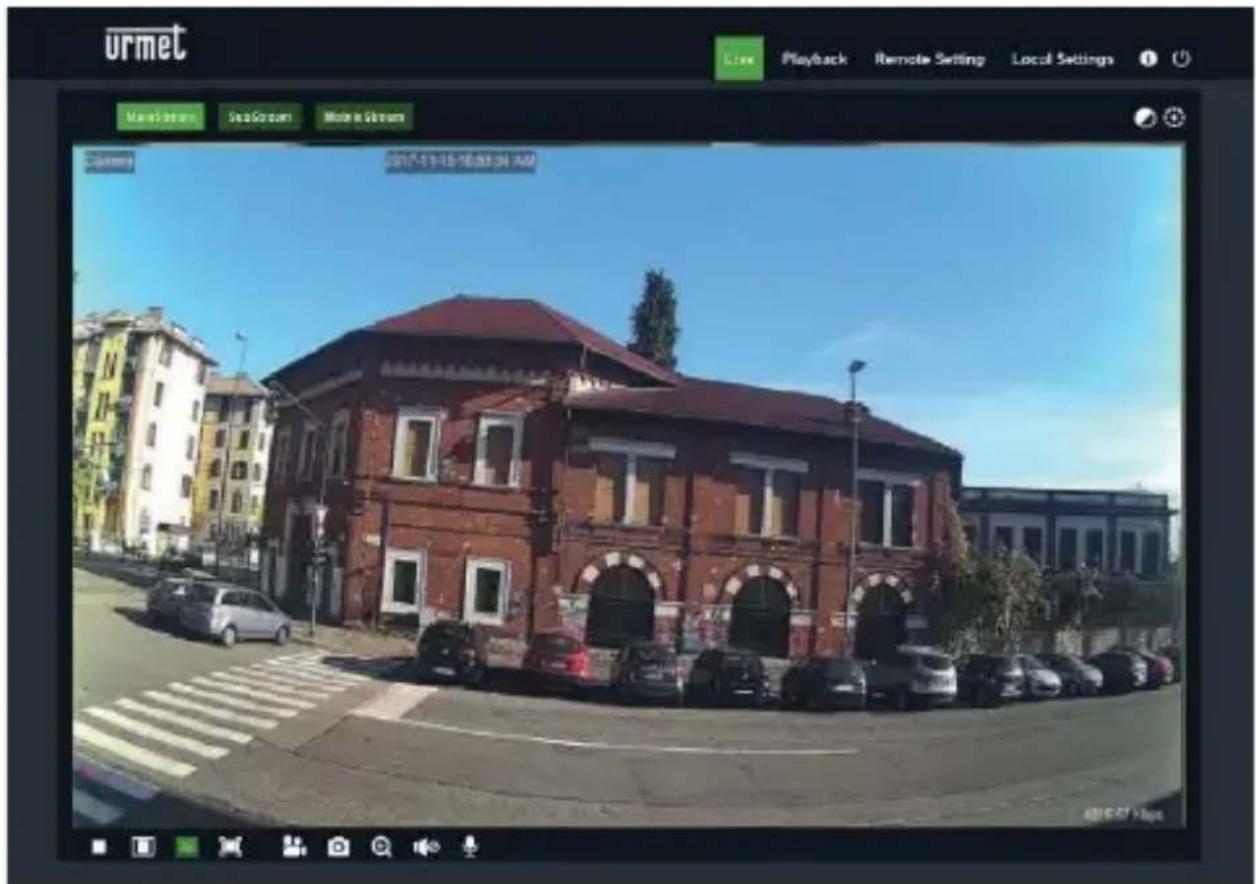

1. Selezionare "Login" per entrare nella schermata LIVE.

2. Cliccare sui pulsanti in alto a sinistra (Main Stream, Sub Stream o Mobile Stream) per selezionare il flusso video.

CONTROLLO PTZ

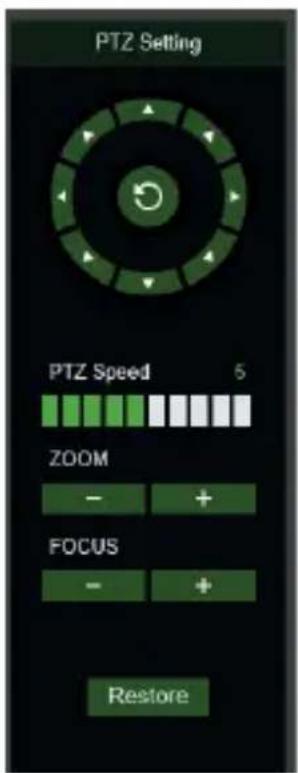

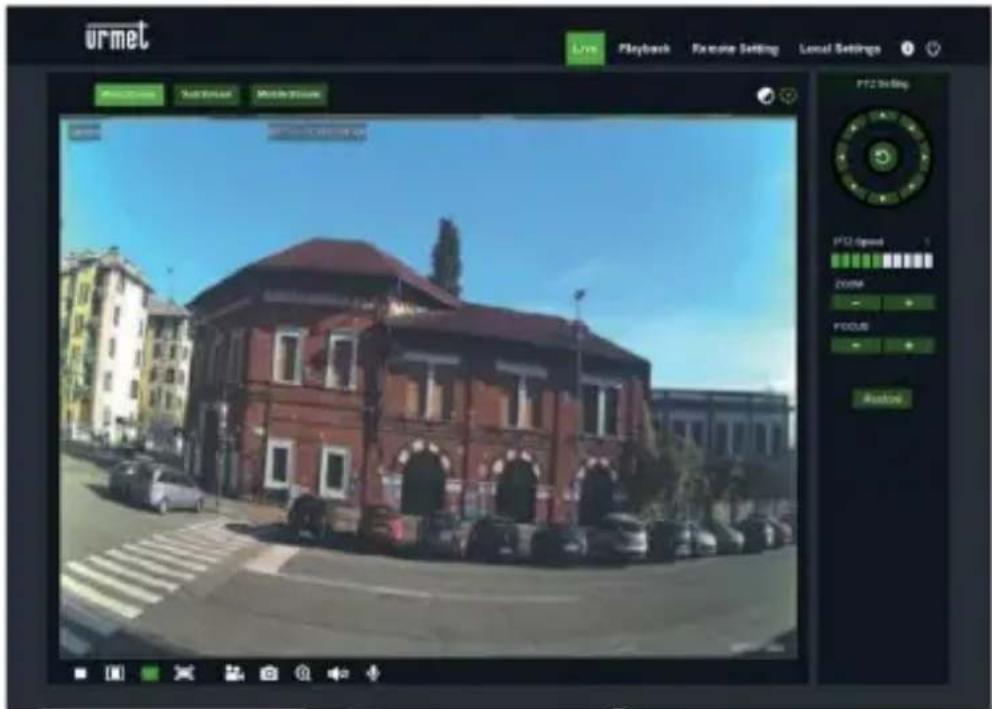

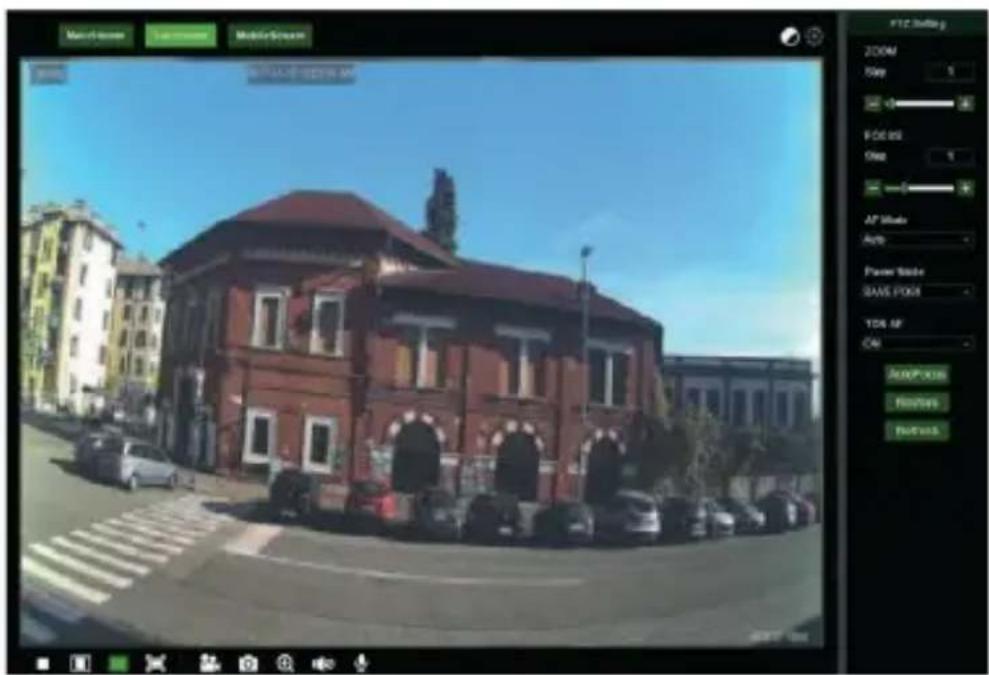

(Controllo PTZ) selezionando l'icona compare la segunte finestra:

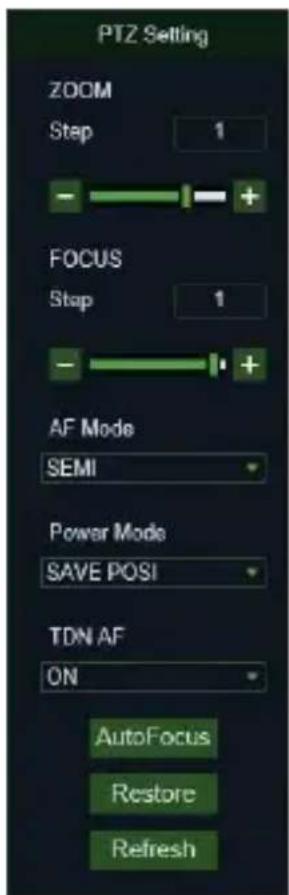

Sui modelli di Telecamere Autofocus con un'ottica AF l'interfaccia PTZ sera la seguente:

É possibile selezionare 8 differenti angoli sul controllo circolare:

PTZ Speed: 0 - 10 indica velocità differenti PTZ.

ZOOM augmenta o diminuisce lo ZOOM.

FOCUS aumento diminuisce il FOCUS.

Restore inserisce nuovamente i valori di fabbrica.

Sui modelli di Telecamere Auto Focus con un'ottica DF l'interfaccia PTZ sare la seguente:

Opzione	Valore	Spiegazione
Zoom	Step/-/+	Regola manually lo zoom (+ aumenta / - diminu-osce)Step: definitisce la velocità di esecuzione dello zoom
Focus	Step/-/+	Regola manually il fuoco (+ aumenta / - diminu-osce)Step: definitisce la velocità di esecuzione del fuoco
AF MODE	SEMI + AUTO + MANUAL + OFF	Questa funizione consente di personalizzare la modalità di messa a fuoco della telecamera. è possibile scegliere tra:SEMI: la messa a fuoco avviene solo al termine delle operazioni di Zoom.AUTO: la messa a fuoco è regolata in modo automatico.MANUAL: la messa a fuoco è regolata manually. OFF: messa a fuoco e zoom vengono disabilitati. Attiva-re questa opzione solo dopo aver regolato fuoco e zoom come desiderato
ONE SHOT AF	/	Funzione non disponibile.
TDN AF	ON + OFF	Questa funizione, se attivata, permette una regolazione automatica del fuoco in corrispondenza di agli commu-tazione giorno -> notte o notte -> giorno
LENS INIT	/	Reinizializza il controllo dell'ottica e ne realizza una calibrazione ottimale. Da realizzarsi al momento della prima installmenta della telecamera o in caso di successivo spostamento con segmente variazione della scena ripresa.ATTENZIONE: non usare con AF MODE uguale a O
POWER MODE	SAVE POSI + OFF + WIDE	Consente di stabilire la regolazione dello Zoom ad agli riaccensione della telecamera:SAVE POSI: mantiene la posizione di zoom impostato prima dello spegnimento della telecamera.OFF: non salva le impostazioni memorizzate prima dello spegnimento.WIDE: la telecamera si riaccende in modalità Wide.
AutoFocus	/	Esegue in maniera automatica la regolazione del fuoco
Restore	/	Ripristina i valori di fabbrica dell'interfaccia PTZ (com-preso il fuoco)
Refresh	/	Aggiorna i parametri dell'interfaccia PTZ con le modifi-che dei parametri effettuate (compreso il fuoco)

GESTIONE ALLARMI MOTION

La telecamera è in grado di essere allarmi quando rileva movimenti.

E' possibile abilitare esta funzione, nel Remote Setting, all'interno del menu Alarm Motion

GESTIONE ALLARMI PIR

La telecamera è dotata di un sensore infrarioso (PIR) in grado di essere generare allarmi di rilevazione presenze.

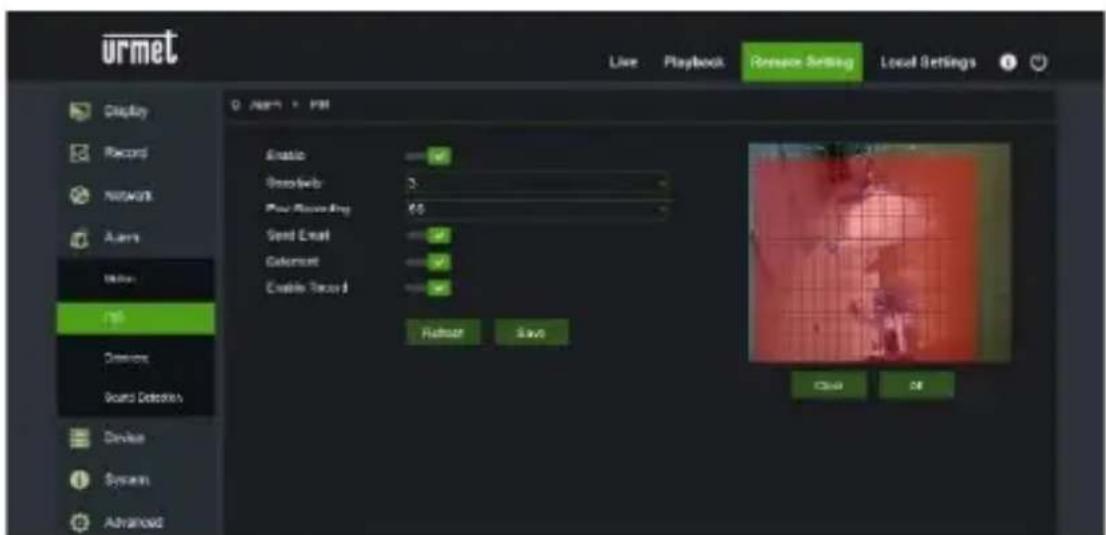

Per abilitare e configurare esta funzione selezionare, nel Remote Setting, il menu Alarm PIR

I parametri di configurazione sono i seguenti.

• Enable: permette di abilitare la rilevazione tramite il sensore PIR
  Sensitivity: stabilisce la sensibilità della rilevazione dell'allarme
  Post Recording: stabilisce il numero di secondi di registrazione
• Send Email: stabilisce se inviare una email in caso di allarme
  Deterrent: stabilisce se attivare le azioni di deterrenza
• Enable record: stabilisce es abilitare la registrazione del video

CONTROLLO FUNZIONE DETERRENZA (solo per modello 1099/208)

Questa funzione permette di far emettere alla telecamera segnalazioni visive e sonore in caso di allarme.

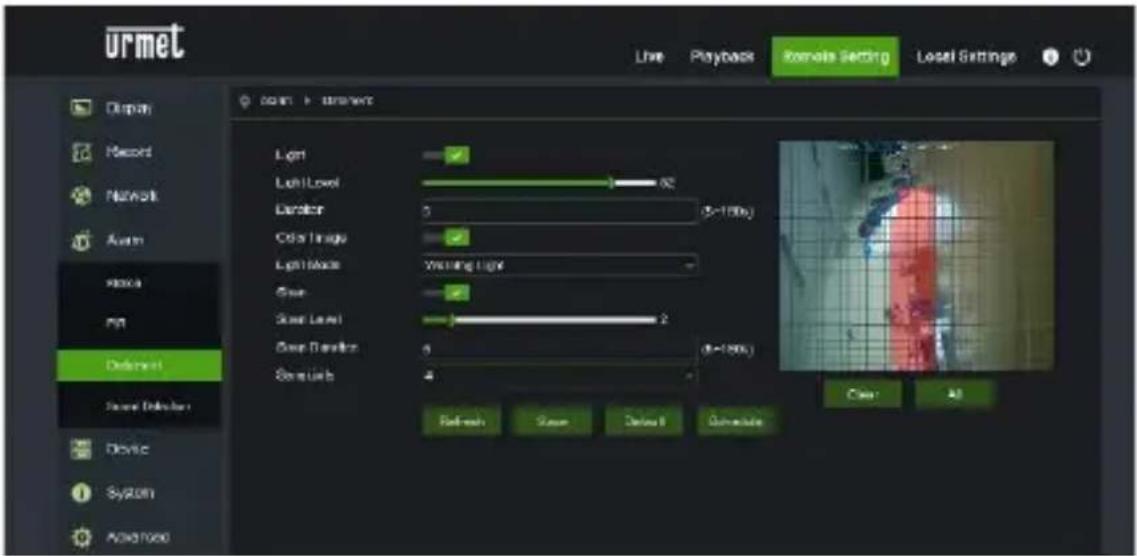

Per abilitare e configurare esta funzione selezionare, nel Remote Setting, il menu Alarm Deterrence

I parametri di configurazione sono i seguenti:

Light: permette di abilitare l'emissione luminosa di allarme
Light Level: stabilisce il valore di intensità luminosa della segnalazione
Duration: stabilisce la durata della segnalazione luminosa
Color image: stabilisce se l'immagine esaminata per generare l'allarme è a colori o in bianco/nero
Light Mode: stabilisce il tipo di emissione luminosa, fissa o stroboscopica
Siren: permette di abilitare l'émissione sonora di allarme
Siren Level: stabilisce il valore di intensità sonora della segnalazione
Siren Duration: stabilisce la durata della segnalazione sonora
Sensitivity: stabilisce la sensibilità della rilevazione dell'allarme

GESTIONE ALLARMI SONORI

La telecamera è dotata di un miicrofono in grado di generare allarmi in presenza di rumori.

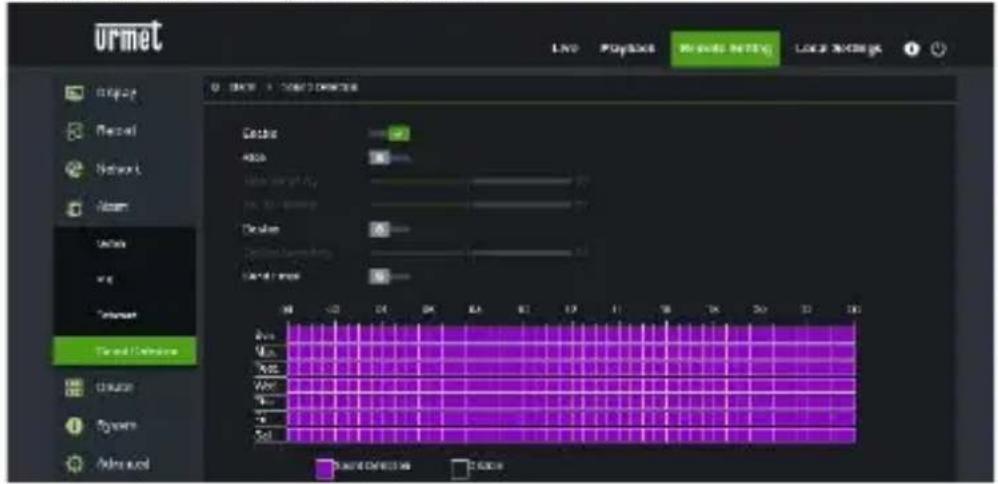

Per abilitare e configurare esta funzione selezionare, nel Remote Setting, il menu Alarm Sound Detection

I parametri di configurazione sono i seguenti:

• Enable: permette di abilitare la rilevazione di rumori
  Rise: stabilisce che l'allarme viene generato a fronte di un suono di intensità crescente
• Decline: stabilisce che l'allarme viene generato a fronte di un suono di intensità decrescente
• Send Email: stabilisce se inviare una email in caso di allarme

Lo scheduler permette infine di abilitare la rilevazione in base a delle fasce orarie

Software per dispositivi mobili

Il software Mobile è usato per piattaforme iOS (iPhone, iPad) e Android (Android Smartphone, Tablet). Segue la descrizione del Software Mobile Client.

Per l'installazione rapida della telecamera su rete con servizio di indirizzato automatico (DHCP), sare è assegnato automaticamente un indirizzo IP alla telecamera IP. Qualora non fosse provvista di indirizzato automatico (DHCP) l'indirizzo IP statico di default sare è 192.168.1.168.

URMET iUVS plus è un'applicazione TVCC per iOS e Android, smartphone, pad e tablet, compatibile con tutti i dispositivi URMET sia di tipo IPCam (Codec H265), sia DVR/NVR/HVR (tutti i codec).

L'app iUVS Plus è scaricabile da Play Store al seguente link:

e da Apple Store al seguente link:

Funzionalità principali:

Audio/videoLiveStreamMulticanale
- Playback remoto Multicanale
Double stream playback
Supporto Telecamere Fisheye, in Live e Playback
- Notifiche allarmi
- Personalizzazione configurazione singolo flusso video
- Gestione fornato segnale video 4:3 - 16:9,
- Playback Locale
- Modalità portraite landscape del segnale video
- Funzione di esportazione elenco dispositiivi
- Condivisione immagini su social/drive e personal cloud remoti
- PTZ
Cattura Immagine e Video
- Supporto Multi dispositivo

NOTABENE

Per maggiori dettagli ed approfondimenti tecnici sull'utilizzo dell'app e la descrizione di ciascuna funzione disponibile fare riferimento al manuale utente completo del dispositivo oppure al supporto online disponibile sull'App stessa.

DIRETTIVA 2012/19/UE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 4 luglio 2012 sui rifiuti di apparecchiature elettriche ed elettroniche

(RAEE). Il simbolo del cassetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile

deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovra, pertanto, conferire l'apparecchiatura giunta a fine vitaagli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici.

In alternatively alla gestione autonoma è possible conseigner l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente.

Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400m2 è inoltre possibile consegnare Gratisamente,enza obbligo di acquisto,i prodotti elettronici da smaltire con dimensione massima inferiore a 25~cm

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatible contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o ricicchio dei materiali di cui è composta l'apparecchiatura.

La versione aggiornata di但这a guida rapida, il manuale completo, i software e firmware dei dispositivi sono disponibili per il download sul site www.urmet.com. Apri la pagina dedicata al prodotto inquadrando con il tuo smartphone il codice QR qui sotto e poi selezione la sezione DOCUMENTAZIONE E RISORSE

1099/500

1099/502

1099/552

1099/501

1099/553

1099/550

1099/551

1099/460

1099/400

1099/461

1099/401

1099/462

1099/208

Quick guide

H.265 IP CAMERA SERIES

INDEX

INDEX 27
General information 28

WARNING 28

Installation 30

INSTALLATION OF BULLET CAMERAS 30
INSTALLATION OF MINI DOME CAMERAS 33
MINI FLAT CAMERA INSTALLATION 34
INSTALLATION OF VANDAL-PROOF DOME CAMERAS 36

IP Camera Configurations 37

Organizzazione commerciale

Per informazioni sull'acquisto o sulla disponibilità dei prodotti, è possible suntare il proprio smartphone sul seguente QR code o visitare

www.urmet.com >> Contatti >> Rete Commerciale Italia

Uromet S.pA. siriservail diritto di apportare modifiche alle proprie apparecchiature in qualsiasi momento,enza darne alcun preavviso.

Realizzata nel mese di luglio 2019.

www.urmet.com | [e-mail]

Tutti prodotti Urmet sono marcati

Prodotto in Cina su specifica Urmet.

Sales Network
