VK 1099/201 - Telecamera di sorveglianza GROTHE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera di sorveglianza IP
Marca	GROTHE (modello URMET)
Modello	VK 1099/201
Alimentazione	12V CC tramite alimentatore fornito
Rete	IP con DHCP, indirizzo IP predefinito 192.168.1.168
Connessioni simultanee	Fino a 10 connessioni unicast (TCP, RTP, UDP)
Compressione video	H.265
Archiviazione	Slot per scheda SD (non inclusa)
Risoluzione	Fino a 2 megapixel (1080p)
Visione notturna	LED a infrarossi integrato
Angolo di visione	Regolabile manualmente
Tipi di installazione	Soffitto o parete, versioni bullet, cupola anti-vandalismo, mini-cupola
Temperatura di funzionamento	-10°C a 50°C (stima)
Umidità	Non esporre a pioggia o umidità eccessiva
Software di configurazione	Device Config. Tool (fornito su CD)
Accesso remoto	Tramite browser Web (Internet Explorer) o software client
Credenziali predefinite	Nome utente: admin, Password: admin
Manutenzione	Pulire con un panno asciutto, evitare solventi e spray
Sicurezza	Spegnere prima della pulizia; non aprire; far riparare da un professionista autorizzato
Riparabilità	Ricambi e riparazioni tramite centro assistenza tecnica autorizzato URMET
Informazioni generali	Manuale completo disponibile sul sito URMET (codice QR fornito)

Domande frequenti - VK 1099/201 GROTHE

Come installare la telecamera a soffitto?

Per un'installazione a soffitto, utilizzare la sagoma adesiva fornita per segnare i punti di foratura. Forare i fori, inserire i tasselli e fissare la base con le viti. Per i modelli a cupola, rimuovere prima la parte anteriore allentando le tre viti. Dopo il fissaggio, riposizionare la parte anteriore e serrare le viti.

Come collegare la telecamera alla mia rete?

La telecamera è impostata in modalità DHCP. Collegarla al router e otterrà automaticamente un indirizzo IP. Se la rete non supporta DHCP, utilizzerà l'indirizzo IP predefinito 192.168.1.168. È possibile modificare le impostazioni di rete con il software 'Device Config. Tool' fornito sul CD.

Posso accedere alla telecamera dal mio smartphone?

Sì, la telecamera supporta fino a 10 connessioni simultanee. È possibile utilizzare un software client o un browser Web sul proprio smartphone, a condizione di essere sulla stessa rete o di aver configurato l'accesso remoto tramite il router.

Come installare una scheda SD nella telecamera?

Individuare lo slot per scheda SD (spesso situato sul lato o sotto un coperchio). Inserire la scheda SD rispettando il verso indicato fino allo scatto. Per rimuovere la scheda, premere leggermente per sbloccarla. La scheda consente la registrazione locale dei video.

Cosa fare se dimentico la password della telecamera?

Le credenziali predefinite sono admin/admin. Se le hai modificate e dimenticate, dovrai ripristinare la telecamera alle impostazioni di fabbrica. Questa operazione richiede di contattare il centro assistenza tecnica autorizzato URMET.

Come pulire la telecamera in sicurezza?

Prima di qualsiasi pulizia, scollegare l'alimentazione. Utilizzare un panno asciutto e morbido per rimuovere la polvere. Per lo sporco ostinato, inumidire leggermente il panno con un detergente neutro. Non utilizzare mai solventi, alcol o prodotti spray, che potrebbero danneggiare l'involucro.

La telecamera può funzionare sotto la pioggia?

No, la telecamera non è progettata per l'esposizione diretta alla pioggia o all'umidità. Installarla in un luogo riparato. Per uso esterno, utilizzare un alloggiamento di protezione appropriato.

Come accedere all'interfaccia Web della telecamera?

Aprire Internet Explorer (solo IE per il primo accesso). Inserire l'indirizzo IP della telecamera nella barra degli indirizzi. Scaricare e installare il plugin ActiveX quando richiesto. Dopo l'installazione, chiudere la pagina e riaprirla. Accedere con le credenziali admin/admin.

Posso registrare le immagini in continuo?

Sì, è possibile registrare in continuo sulla scheda SD o su un server NAS tramite rete. La telecamera supporta la registrazione programmata e il rilevamento del movimento. Consultare il manuale completo per configurare queste opzioni.

Dove trovare il manuale d'uso completo?

Il manuale completo è disponibile sul sito Web URMET (www.urmet.com) nella sezione 'User Manuals'. Un codice QR è inoltre fornito nell'imballaggio per un accesso diretto. È anche possibile scaricare il manuale su notice-facile.com.

MANUALE UTENTE VK 1099/201 GROTHE

INFORMAZIONIGENERALI 3

3

INSTALLAZIONE 6

Installazione Bullet Camera 6

Installazione Vandal-Proof Dome Camera 8

Installazione Mini Dome Camera 9

CONFIGURAZIONI IP DELL'UNITÀ DI RIPRESA 11

Connessionesu rete IP con servizio DHCP 11

ADDENDUM 71

Informazioni generali

IT

Gentile Cliente,

La ringraziamo per l'acquisto di quello prodotto.

La presente guida le permetterà una rapida messa in funzione delle unità di ripresa IP H.265 di URMET S.p.A.

Prima di usare l'apparecchiatura, legga e conservi quello documento conattenzione ed in un luogo lavoramente reperibile per poterlo consultare prontamente quando necessario.

*NOTABENE

Per maggiori approfondimenti, fare riferimento al manuale istruzioni presente sul sito Urmet. Per scaricare il Manuale dal Sito vedere il QR code sul foglio di Addendum.

AVVERTENZE

Alimentazione

Prima di collegare l'apparecchio alla rete di alimentazione accertarsi che i dati di targa siano rispondenti a quelli della rete di distribuzione.

E opportuno prevedere a monte degli apparecchi un idoneo interrottore di sezionamento e di protezione.

In caso di quasto e/o cattivo funzionamento togliere l'alimentazione tramite l'interruttore generale.

Utilizzato unicamente l'alimentatore fornito a corredo del prodotto.

Precauzioni per la sicurezza

Per prevenire il rischio di incendio e folgorazione, evitare di esporre il disposativo alla pioggia o all'umidità e di introdurre al suo interno qualsiasi oggetto solido o liquido. Se ciò dovesse avvenire, scollegare il disposativo dalla rete di alimentazione e farlo controllare da personale qualificato.

In nessun caso il dispositivo deve essere aperto. Per qualsiasi intervento di riparazione rivolgersi a personale qualificato oppure contattare il centro assistenza tecnico autorizzato (www.urmet.com >> Contatti >> Centri Assistenza Tecnica).

Conservare esta apparecchiatura lontano alla portata dei bambini; in caso contrario questi potrebbero danneggiarla, o danneggiarla accidentalmente.

Non toccare esta apparecchiatura con le mani bagnate per evitare scosse elettriche o danni meccanici.

Se l'apparecchiatura dovesse cadere o il contentatore esterno dovesse risultare danneggiato, cessarne l'utilizzo. Se si continuasse ad utilizzarla in queste condizioni, si potrebbe verificare una scossa elettrica. In quello caso contattare il rivenditore o l'installatore autorizzato.

Precauzioni per l'installazione

Non installare la telecamera in ambienti esposti alla pioggia o all'umidità. In questi casi utilizzare le apposite custodie.

Evitare di puntare direttamente l'obiettivo contro il sole o contro luci intense,anche se la

telecamera è spenta; il soggetto da riprendere non deve essere in controuce.

Evitare di puntare la telecamera verso oggetti riflettenti.

La presenza di alcuni tipi di luce (ad esempio fluorescente colorata) cui possa essere i colori.

Usare I'obiettivo AUTO-IRIS in condizioni di luce variabile.

Non posizionalequestaapparecchiatura su alcuna superficie instabile (ad es., un tavolo travaillante o inclinato).In caso contrario l'apparecchiatura potrebbe cadere con seguente danneggiamenti o guasti meccanici.

Se all'interno dell'apparecchiatura dovesse penetrare acqua o quale altri materiale estraneo cesserne l'utilizzo al fine di evitare la possibilità di incendio e scosse elettriche. In questo caso contattare il rivenditore o l'installatore autorizzato.

Non copire l'apparecchiatura con un panno quando sta funzionando per evitare deformazioni del contentatore esterno e surriscaldamento delle parti interne con seguente possibilità di incendio, scosse elettriche o guasto meccanico.

Non avvincare magneti od oggetti magnetizzati al dispositivo in quanto ciò potrebbe causare anomalie di funzionamento.

Non usare esta apparecchiatura in ambienti con presenza di fumo, vapore, umidità, polvere o vibrazioni intense.

Non mettere in funzione il disposativo immediatamente dopo il trasporto da un luogo freddo ad un luogo caldo e viceversa. Attendere mediamente tre ore: quello intervallo di tempo è necessario al disposativo per adattarsi al nuovo ambiente (temperatura, umidità, ecc...).

Precauzioni d'uso

Assicurarsi dell'integrità dell'apparecchio dopo averlo molto dall'imballo.

Controllare che la temperatura d'esercizio sia nei limiti indicati e che l'ambiente non sia particolarmente umido.

Evitare di puntare la telecamera contro il sole per non danneggiare il sensore.

Pulizia del dispositivo

Usare un panno asciutto e strofinare leggermente per eliminare polvere e sporcizia.

Nel caso in cui la sporcizia non fosse eliminabile con un panno asciutto, compiere l'operazione con un panno inumidito con detergente neutro.

Non usare prodotti spray per la pulizia dell'apparecchio. Non usare liquidi volatili come benzina, alcool, solventi ecc. o panni trattati chimicamente per pulire il disposativo, al fine di evitare deformazioni, deterioramenti o graffi della finitura della vernice.

Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio alla rete di alimentazione elettrica.

Registrazione immagini

Questa apparecchiatura non è progettata come antifurto ma principamente per trasmettere ed eventualmente per registrar immagini. Percio, qualora l'utilizzatore subisce un furto, la società URMET S.p.A. non può essere considerata responsable di alcuna perdita o danno seguente.

Effettuare una registrazione di prova prima di utilizzato l'apparecchiatura per verificare che l'operazione avvenga correttamente. Tenere in considerazione che se l'utente subisce quale perdita o danno a causa di errata impostazione di osservazione, utilizzo, funzionamento impropero o malfunzionamento dell'apparecchiatura, la società URMET S.p.A. non cui quod assere considerata responsabile per l'eventuale perdita di dati memorizzati. Questa apparecchiatura contiene componenti elettronici di precisione. Per garantire la registrazione corretta delle immagini, non sottoporla ad urti o colpi durante tale operazione.

Privacy e Copyright

La telecamera IP è un dispositivo per sistemi TVCC. La registrazione delle immagini è subordinata alle leggi vigenti nel paese di utilizzo. è inoltre vietata la registrazione di immagini protette da Copyright.

Gli utenti del prodotto sono responsabili per il controllo ed il rispetto di tutte le norme e gli statuti locali relativi al monitoraggio e alla registrazione di segnali video. Il produttore NON pourrait essere ritenuto responsable per un utilizzo di quello prodotto che non sia in conformità con le norme in vigore.

Aggiornamento firmware

Contattare il Customer Service di URMET S.p.A. al fine di verificare la disponibilità di eventuali aggiornamenti firmware.

Configurazione di rete

La telecamera è impostata in modalità DHCP. Se la rete in cui va installata non supporta l'indirizzato dinamico (DHCP), la telecamera attiva automaticamente l'indirizzo IP di fabbrica 192.168.1.168. Utilizzando il software Urmet "Device Config. Tool" fornito in dotazione con la telecamera è possibile modificare tale l'indirizzo IP di fabbrica e le altre configurazioni di rete della telecamera in modo che quest's ultima non crei conflitti con altri dispositivi in rete.

Connessioni di rete

Quando si effettua una connessione con un pc remoto (mediante Software Client o Browser) occorre tenere in considerazione che a qualunque canale video utilizzato sul PC corrisponde una connessione di tipo "unicast" (TCP, RTP, UDP).

Il disposativo è in grado di supportare fino a 10 connessioni "unicast"; è quindi possibile visualizzare il flusso video da un massimo di 10 postazioni (pc o smartphone) Remote in contemporanea, compatibilmente con la banda disponibile.

Installazione

INSTALLAZIONE BULLET CAMERA

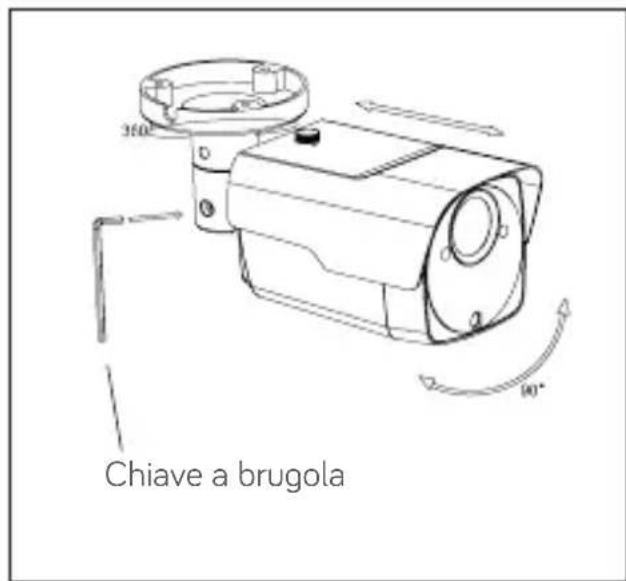

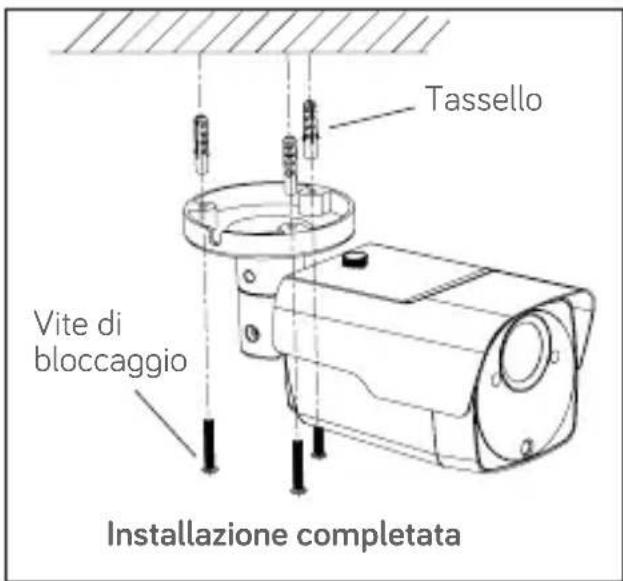

Fissaggio a soffitto

Inserire tre tasselli nel soffitto e fissare l'apparecchiatura con tre viti di bloccaggio.

Montaggio a parete

Inserire tre tasselli nella parete e fissare l'apparecchiatura con tre viti di bloccaggio.

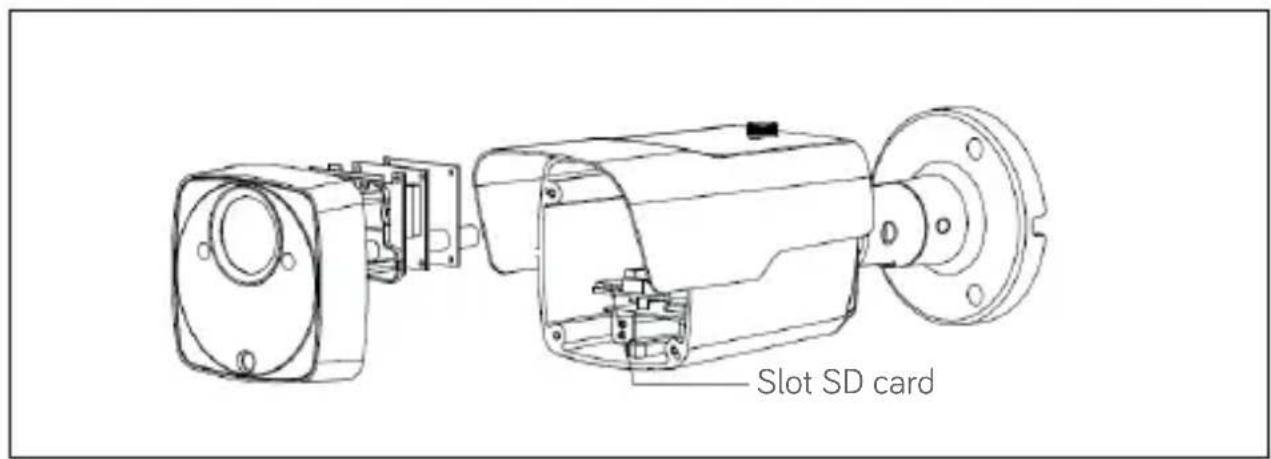

Installazione SD Card

INSTALLAZIONE VANDAL-PROOF DOME CAMERA

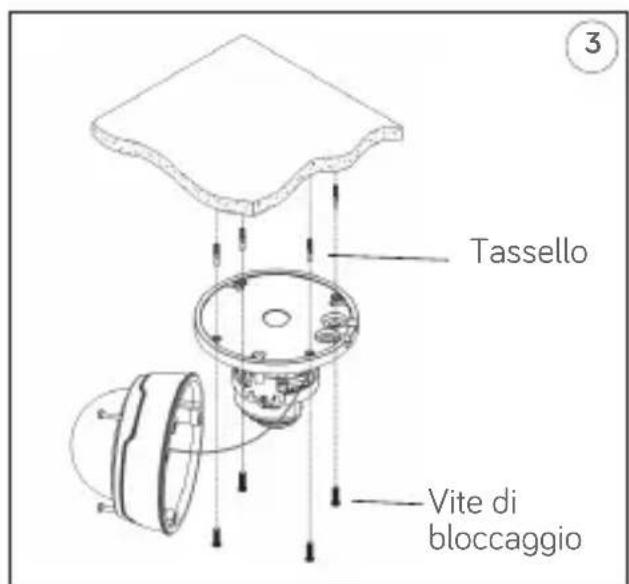

Fissaggio a soffitto

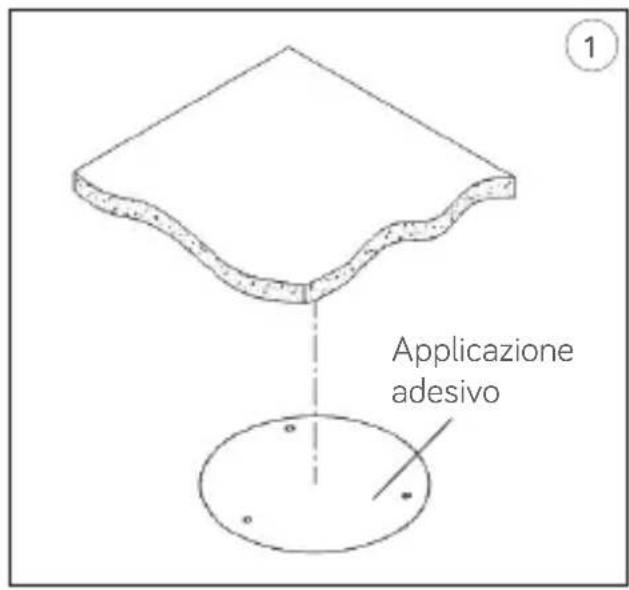

1. Applicare l'adesivo nella posizione corretta.

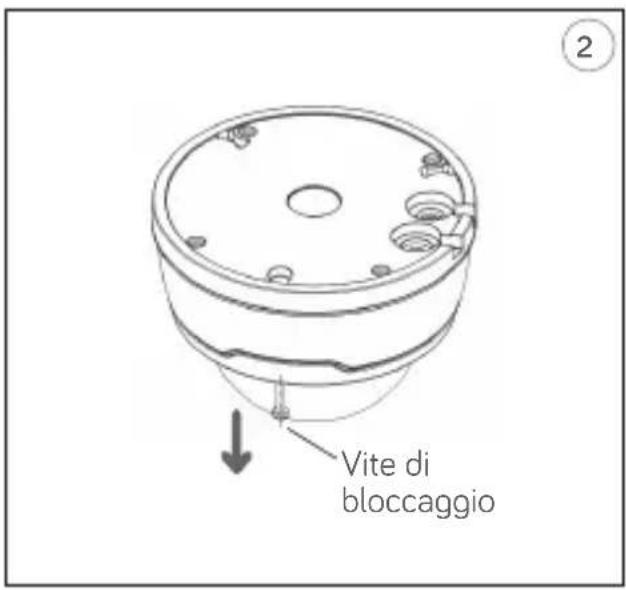

2. Rimuovere il componente anteriore, allentando le tre viti di bloccaggio con l'ausilio di un cacciavite.
3. Fissare il piedestallo praticando fori di bloccaggio intorno all'adesivo, inserirvi quattro tasselli e fissare il tutto mediate quattro viti di bloccaggio. Regolare correttamente l'angolazione.

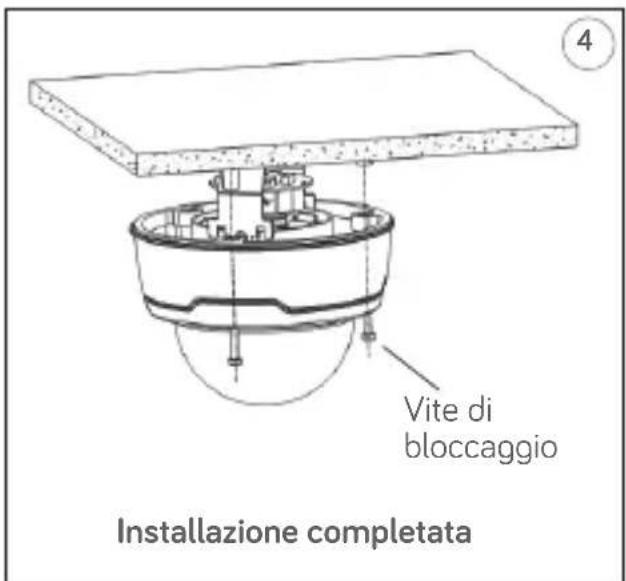

4. Fissare il componente anteriore sul piedestallo, serrando le tre viti di bloccaggio.

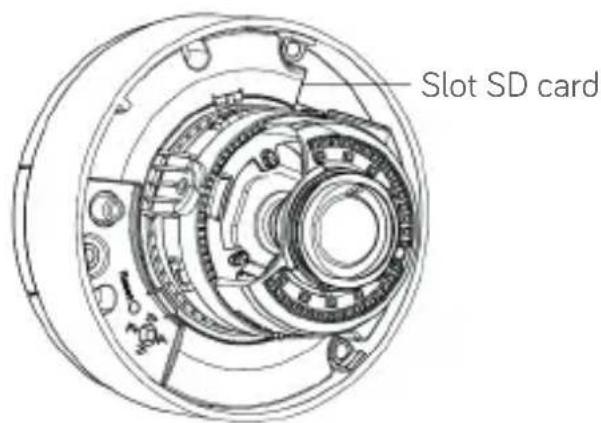

Installazione SD Card

INSTALLAZIONE MINIDOME CAMERA

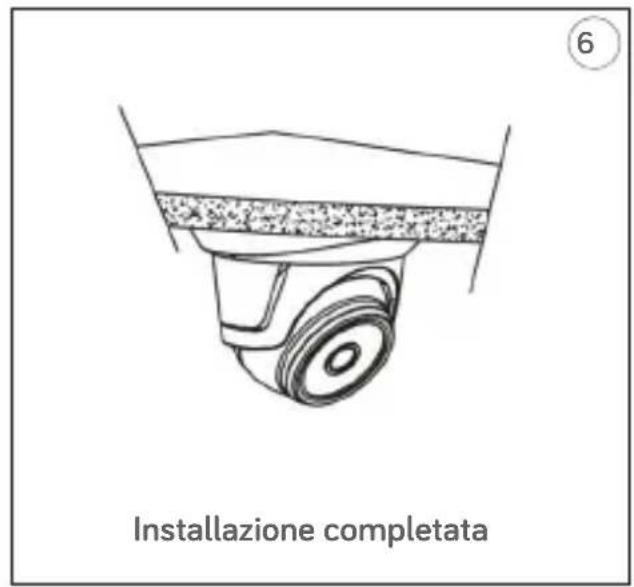

Fissaggio a soffitto

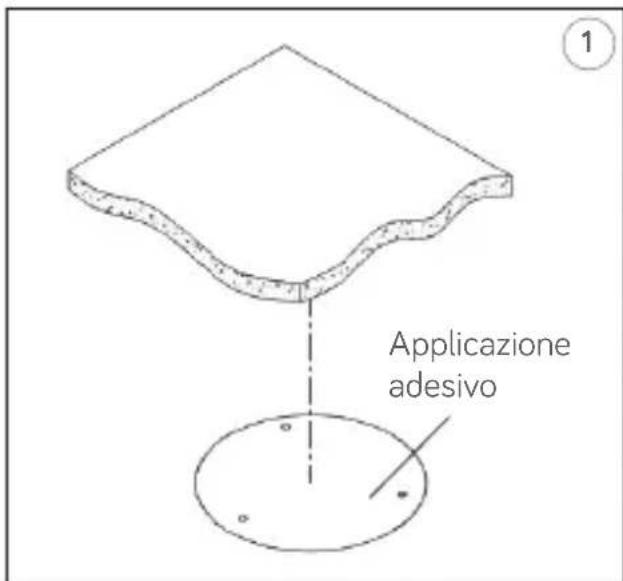

1. Applicare l'adesivo nella posizione corretta.

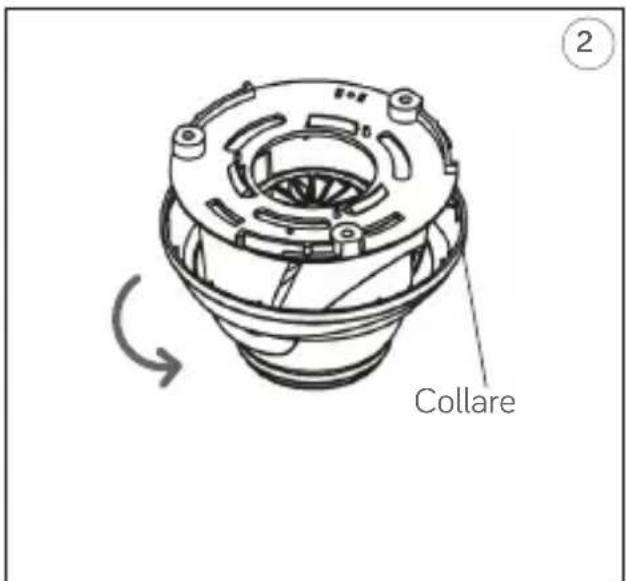

2. Rimuovere lo schermo della telecamera, ruotando il collare in senso anti-orario verso il basso.

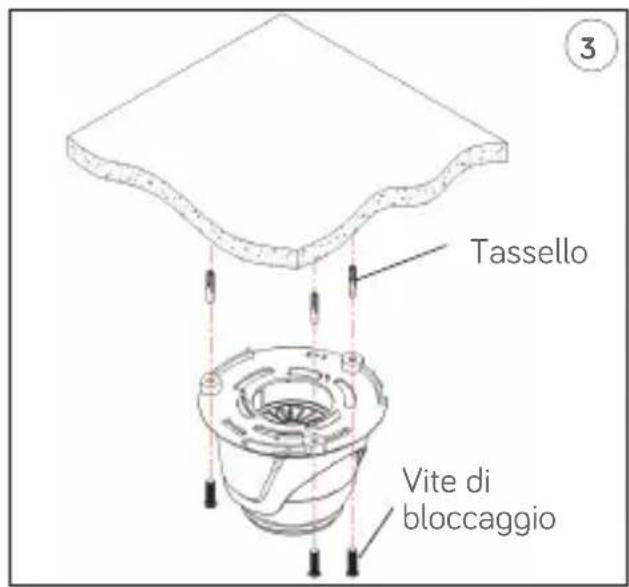

3. Fissare la base praticando fori di bloccaggio intorno all'adesivo, inseire tre tasselli e fissare il tutto mediante tre viti di bloccaggio.

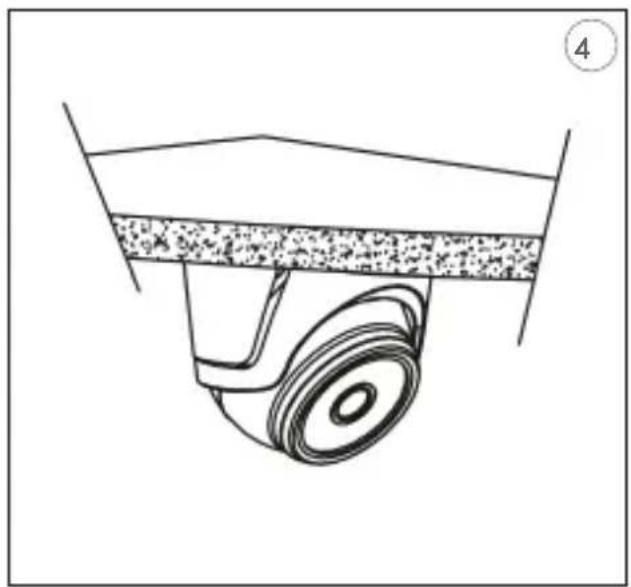

4. Regolare correttamene l'angolazione.

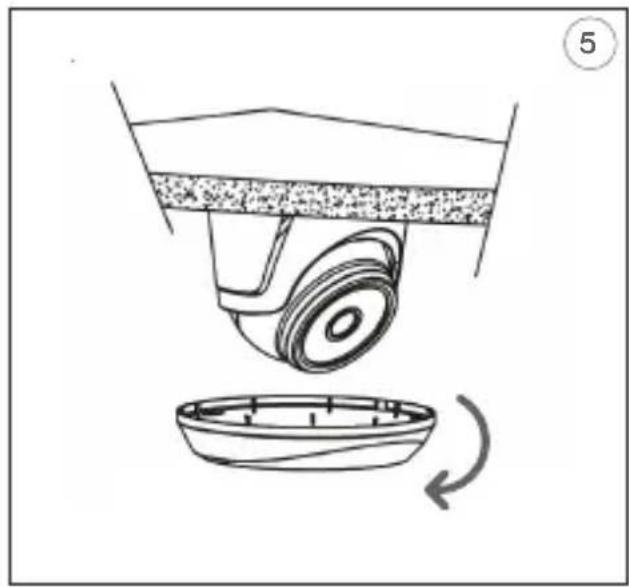

5. Rimontare lo schermo ruotando il collare in senso orario.

Configurazioni IP dell'unità di ripresa

Dopo aver alimentato la telecamera è necessario configurarla sulla propria rete di casa o ufficio. In caso vi siano più telecamere da installare sulla stessa rete, si consiglia di installare e configurare una telecamera alla volta.

CONNECTIONS U RETE IP CON SERVIZIO DHCP

Per l'installazione rapida della telecamera su rete con servizio di indirizzato automatico (DHCP), sera assegnato automaticamente un indirizzo IP alla telecamera IP. Qualora non fosse provvista di indirizzato automatico (DHCP) l'indirizzo IP statico di default sarà 192.168.1.168.

Configurazione della telecamera IP:

1. Installare il Software "Device Config. Tool" fornito in dotazione su CD seguito le istruzioni visualizzate a monitor.

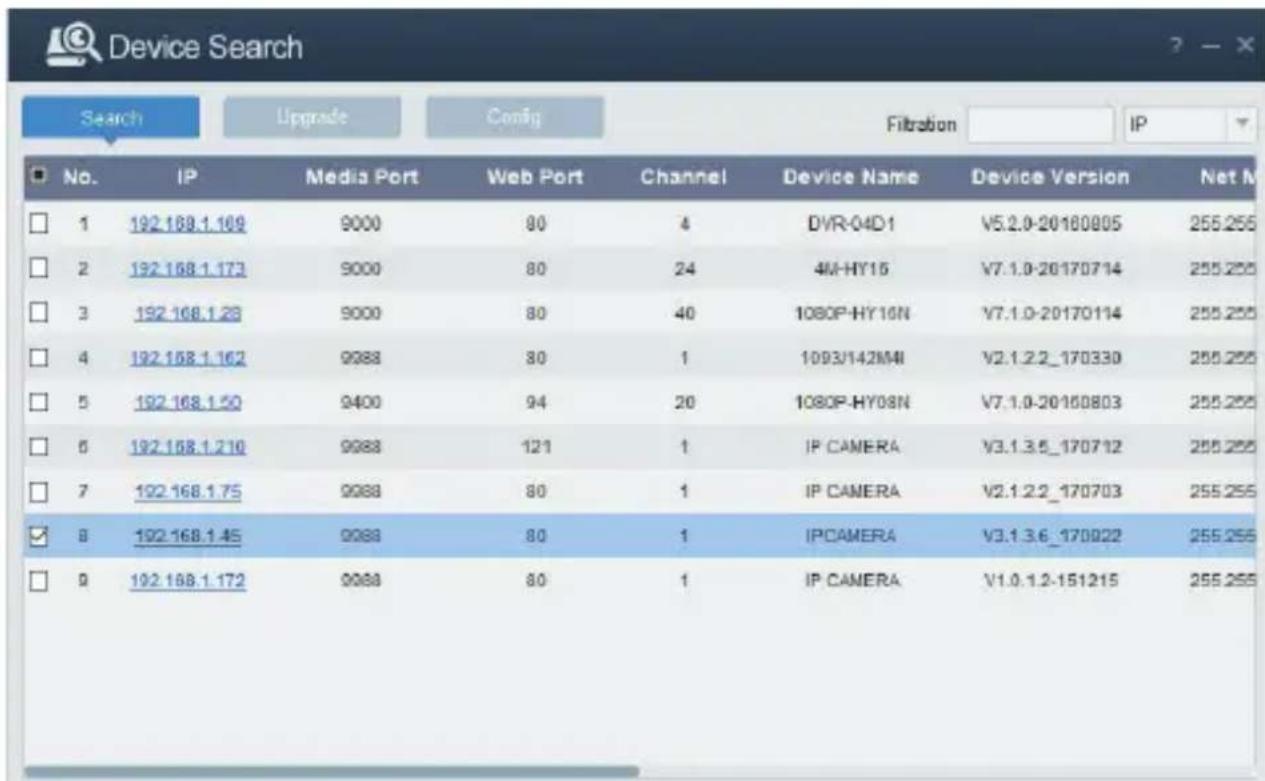

1. Lanciare il Software "Device Config. Tool". Selezionando tool, verranno visualizzati automaticamente l'indirizzo IP, la subnet mask, il gateway e l'indirizzo MAC di agli telecamera IP attiva nella LAN corrente, come migliorato nella figura seguente.

Se l'indirizzo IP cercato e l'indirizzo IP del PC non sono nella stessa rete, l'utente cui modificare l'indirizzo IP, la subnet mask e altri parametri della telecamera IP utilizzando il software "Device Config. Tool".

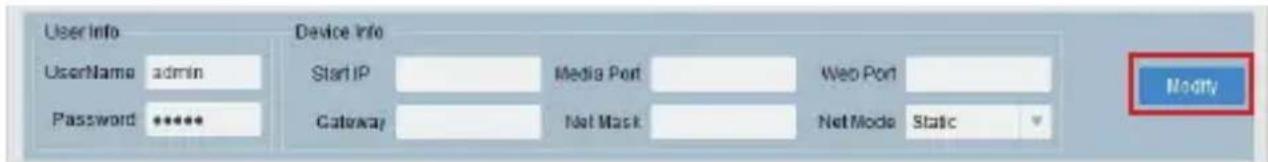

Selezionare inizialmente il disposativo per modificare l'indirizzo IP e successivamente insere il nuovo indirizzo IP, la subnet mask, il gateway e username/password. Inserire la password del disposativo e premere su "Modify" per cancellare l'indirizzo IP del disposativo.

*NOTABENE: parametri di default della telecamera IP Indirizzo IP statico: 192.168.1.168

Username: admin

Password: admin

Numero di media port: 9988

1. Prima di utilizzato il browser Internet Explorer per accederere la prima volta alla telecamera IP, è necessario installare i relativi componenti plug-in, procedendo nel seguente modo:

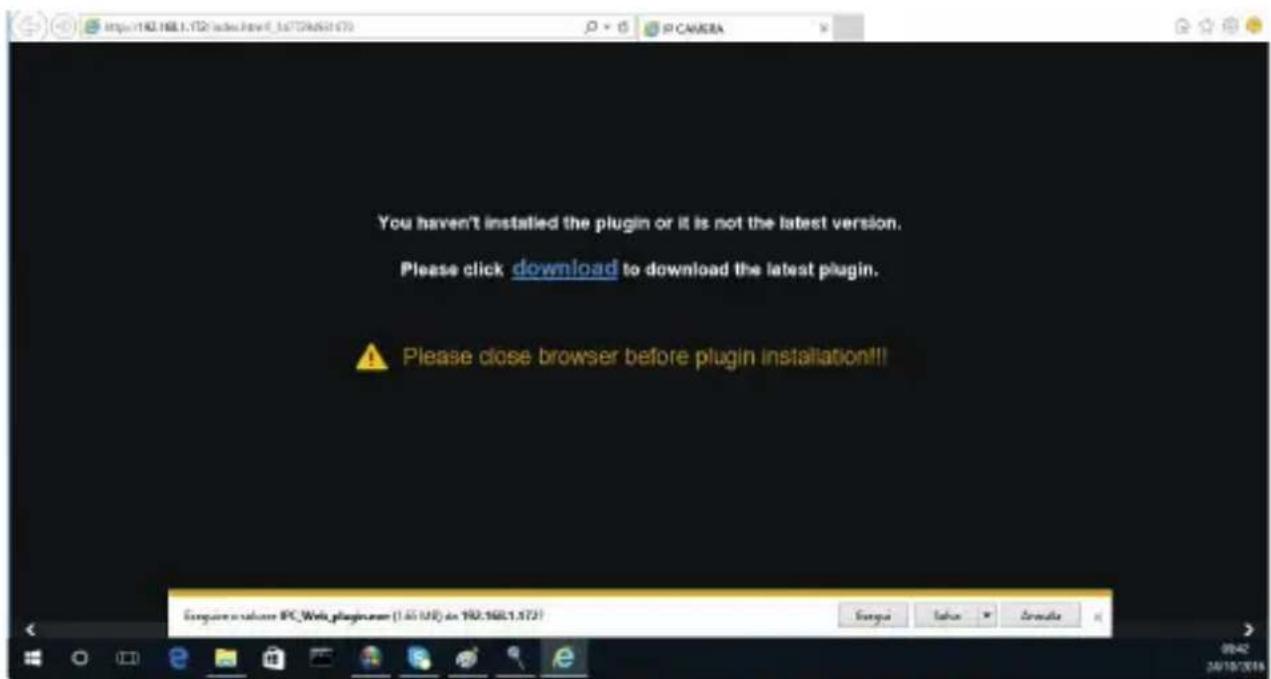

2. Accedere all'indirizzo IP della telecamera per installare solo per la prima volta i plug-in. Nella pagina Web che si aprirà selezionare "download", dopodiché selezionare "Esegui" nel messaggio in basso.

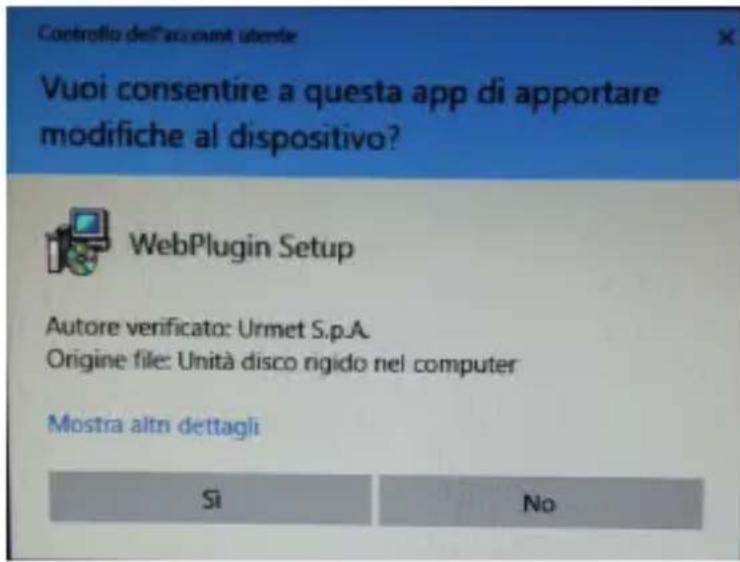

• Attendere lo scaricamento del Plug-in, dopodiché CONFIRMARE L'installazione dell'ActiveX.

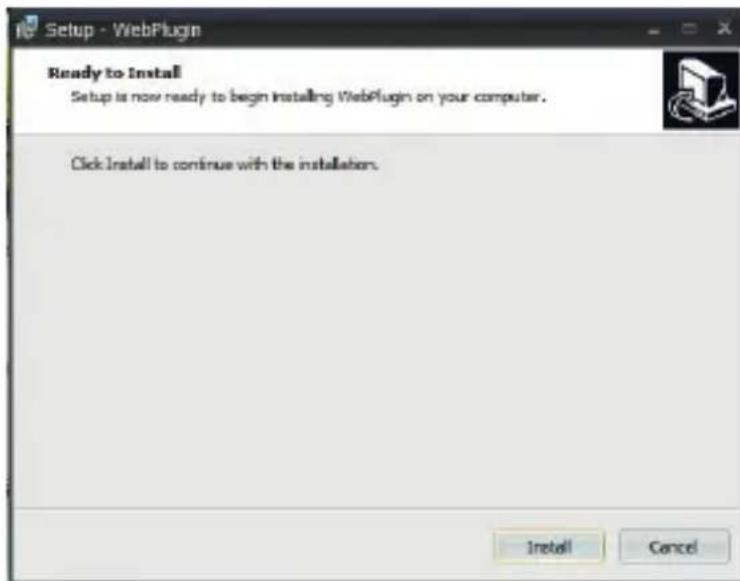

• Selezionare "Install" ed attendere che l'installazione sia terminata.

1. Al terme dell'infallazione dell'Active X chiudere la pagina Web di Internet Explorer e lanciarla nuovamente inserendo l'indirizzo IP della telecamera IP, verrà visualizzata la schermata di accesso dove è possibile selezionare il nome utente (di default: admin), la password (di default: admin) e la Lingua.

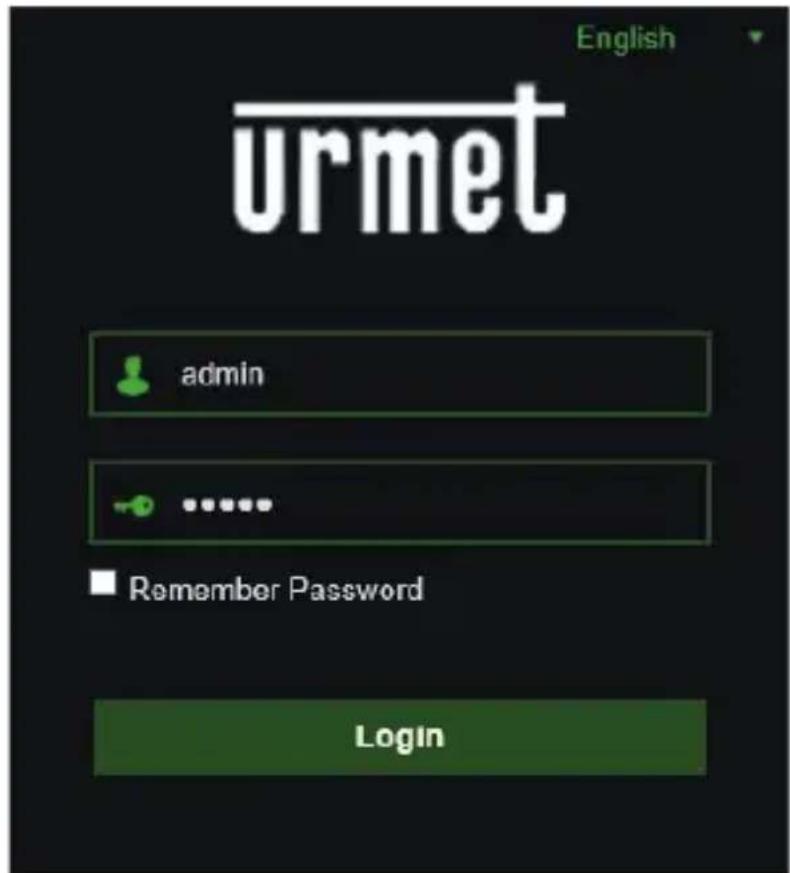

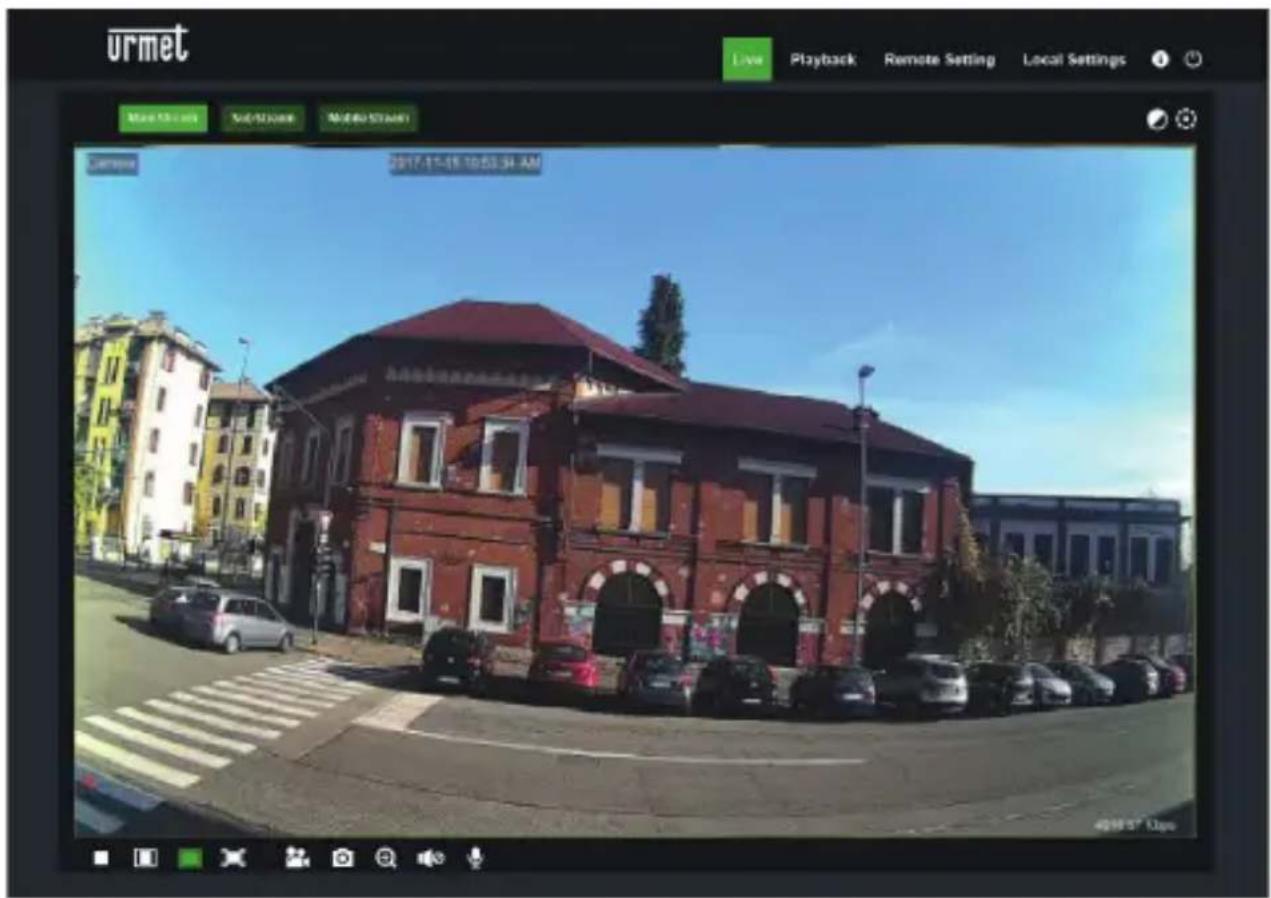

1. Selezionare "Login" per entrare nella schermata LIVE.

1. Cliccare sui pulsanti in alto a sinistra (Main Stream, Sub Stream o Mobile Stream) per selezionare il flusso video.

Index

GENERAL INFORMATION 17

Warnings 17

INSTALLATION 20

Installation of Bullet Cameras 20

Installation ofVandal-Proof Dome Cameras 22

Guida rapida e manuale completo del dispositivo sono scaricabili puntando il seguente QR code.

Guida rapida e manuale completo sono altri disponibili per il DOWNLOAD dal除去 URMET nella sezione LIBRETTI DI ISTRUZIONE.

1099/200

1099/203

1099/201

1099/300

1099/202

1099/301

1099/302

1099/303

1099/304

EN

Organizzazione commerciale

Per informazioni sull'acquisto o sulla disponibilità dei prodotti, è possible PDTare il proprio smartphone sul seguente QR code o visitare

www.urmet.com Contatti Rete Commerciale Italia

Sales Network

Uromet S.pA. si riserva il diritto di apportare modifiche alle proprie apparecchiature in qualsiasimomento,enza darne alcun preavviso. Realizzata nel mese di novembre 2017.

www.urmet.com | [e-mail]

Tutti i prodotti Urmet sono marcati

Prodotto in Cina su specifica Urmet.
