BEDIENUNGSANLEITUNG VK 1099/201 GROTHE

INHALTSVERZEICHNIS 59

Wichtige Hinweise 59

INSTALLATION 62

Installation Bullet Kamera 62

InstallationVandalensichereDomeKamera 64

Installation der Mini-Dome-K cameras 65

IP-KONFIGURATION DER AUFNAHMEEINHEIT 67

Verbindung im IP-Netzwerk mit DHCP-Service 67

ADDENDUM 73

Allgemeine Informationen

Sehr geehrter Kunde,

vielen Dank für den Kauf thesees Produktes.

Dieses Dokument beschreibt die Installation und die ersten Bedienschritte der URMET IP Kamera Serie.

Lesen diesen Dokument vor Verwendung des Gerätes sorgfältig. Es enthalt Informationen über die korrekte und sichere Verwendung.

Halten Sie diese Bedienungsanleitung stets griffbereit damit Sie bei Bedarf die Informationen nachschlagen können.

*WICTTIGER HINWEIS

Für detailliertere Informationen bezüglich des Gerätes, wird auf die komplette Bedienungsanleitung verwiesen. Diese steht auf der URMET-Website (siehe OR Code auf dem Beiblatt) zur Verfügung.

WICHTIGE HINWEISE

Stromversorgung

Überprüfen Sie die Angaben auf dem Typenschild des Geräts auf Übereinstimmung mit den Anschlussdaten des Stromnetzes, bevor Sie das Gerät an die Stromversorgung anschließen.

Dem Gerät sollte ein geeigneter Trenn - und Schutzschalter vorgeschaltet werden.

Schalten Sie bei einem Defekt und/oder Funktionsb Problemen die Stromversorgung über den Hauptschalter ab.

Verwenden Sie ausschließlich das mitgelieferte Netzteil.

Sicherheitshinweise

Vermeiden Sie es, das Gerät Regen oder Feuchtigkeit auszusetzen, um eine Brandgefahr und Stromschläge zu verhindern. Keine Fremdkörper oder Flüssigkeit in das Geräteinnere gelangen setzen. Sollte dies versehentlich passieren, trennen Sie das Gerät vom Netz, und halten Sie es von einem Fachmann überprüfen.

Das Gerätarf auf keinen Fall geöffnet werden. Wenden Sie sich im Reparaturfall an einen ausgebildeten Fachmann oder kontaktieren Sie eine autorisierte Kundendienstnioerlassung (www.grothe.de >> Technische Hotline).

Gerät nicht in Reichweite von Kindern installieren, da diese das Gerät versehentlich beschädigten konnten.

Berühren Sie das Gerät nicht mit nassen Handen, um Stromschläge und Mechanische Schäden zu vermeiden.

Sollte das Gerät herunterfallen oder das Gehäuse Beschädigungen aufweisen, Gerät außer Betriebnehmen. Bei einer Weiterverwendung in dieser Zustand kann es zu Stromschlagen kommt. Wenden Sie sich in dieser Fall an ihren Fachhändler oder einen autorisierten Installateur.

Installationshinweise

Installieren Sie die Kamera nicht in einer Umgebung, wo sie Regen oder

Feuchtigkeit ausgesetzt ist. Verwenden Sie in diesen Fällen die dafür vorgesehenen Wetterschutzvorrichtungen.

Vermeiden Sie es, das Objektiv direkt gegen die Sonne oder intensive Lichteinstrahlung zu richten, auch bei ausgeschalteter Kamera. Der aufzunehmende Gegenstandarf sich nicht im Gegenlicht befinden.

Vermeiden Sie es, die Kamera auf Lichtreflektierende Objekte zu richten.

Einige Lichtarten (z.B. fluoreszierendes farbiges Licht) konnen die Farben verfalschen.

Gerät nicht auf instabilen Oberflächen wie wacklige Tische oder schräge Tischflächen aufstellen. Andernfalls könnte das Gerät herunterfallen und dadurch Verletzungen verursachen oder Mechanische Defekte davontragen.

Sollten Wasser oder andere Fremdkörper in das Gerät eindringen, Gerät außer Betrieb setzen, um eine mögliche Brandentwicklung oder Stromschläge zu vermeiden. Wenden Sie sich in diesen Fall an ihren Fachhändler oder einen autorisierten Installateur.

Gerät während des Betriebs nicht abdecken, um eine Verformung des Gehäuses und Überhitzung des Geräts zu vermeiden: Es besteht Brandgefahr, Stromschlaggefahr oder Gefahr eines mechanischen Defekts.

Halten Sie das Gerät von Magneten oder magnetischen Gegenständen fern, da diese Funktionstörungen verursichen können.

Gerät nicht in Umgebungen verwenden, die durch Rauch, Dampf, Feuchtigkeit, Staub oder starke Vibrationen belastet sind.

Gerät nicht unmittelbar nach dem Transport von einem kühlen an einen warmen Ort oder umgekehrt in Betriebnehmen. Schalten Sie das Gerät erst nach einer Wartezeit von ca. drei Stunden ein. Diese Zeitspanne ist erforderlich, damit sich das Gerät an die neue Umgebung (Temperatur, Luftfeuchtigkeit u. ä.) anpassen kann.

Warnhinweise

Überprüfen Sie das Gerät nach dem Auspacken auf etwaige Beschädigungen.

Stellen Sie safer, dass die Betriebstemperatur im angegebenen Bereich liegt und keine zu hohe Luftfeuchtigkeit in der Betriebsumgebung herrscht.

Vermeiden Sie es, die Kamera gegen die Sonne zu richten, um den CCD-Sensor nicht zu beschädigen.

Reinigung des Geräts

Reiben Sie das Gerätlein mit einem trockenen Tuch ab, um Staub und Schmutz zu entfernen.

Sollte sich der Schmutz nicht mit einem trockenen Tuch entfernen setzen, Gerät mit einem feuchten Lappen und einem neutralen Reinigungsmittel reinigen.

Keine Reinigungssprays verwenden. Verwenden Sie keine flüchtigen Reinigungsmittel wie z.B. Benzin, Alkohol, Lösungsmittel u. ä. oder chemisch behandelte Tücher zur Reinigung des Gerätes, um Verformungen, Beschädigungen oder ein Verkratzen der Gehäuseoberfläche zu vermeiden.

Trennen Sie das Gerät vom Stromversorgungsnetz, bevor Sie es reinigen oder warten.

Bildaufzeichnung

Das Gerät ist kein Einbruchmelder und im Wesentlichen für die Anfertigung und Übertragung von Videoaufnahmen konzipiert. URMET S.p.A. übernimmt keine Haftung für Verluste oder Schäden durch Diebstahl.

Führer Sie vor Inbetriebnahme des Geräts eine Probeaufnahme durch, um sicherzustellen, dass die Aufnahme fehlerfrei erfolgt. Beachten Sieitte, dass URMET S.p.A. keine Haftung fur Datenverluste oder Schaden übernimmt, die auf falsche Videoüberwachungseinstellungen, Missbrauch und unsachgewaBen Betrieb des Geräts oder technische Ausfälle zurückzufahren sind.

Dieses Gerät enthalt elektronische Prázisionsbauteile. Schützen Sie es deshalb vor Erschüttungen und Stößen, um einwandfrei Bildaufnahmen zu gewährleisten.

Datenschutz und Copyright

Die IP-Kamera ist ein Gerät, das für den Einsatz in Videüberwachungsanlagen bestimmt ist. Bildaufnahmen unterliegen den geltenden gesetzlichen Datenschutzbestimmungen des jeweiligen Betreiberlandes. Bildaufnahmen urheberrechtlich geschützter Werke sind untersagt.

Für die Kontrolle und Einhaltung der örtlich für die Videoüberwachung und Aufzeichnung von Videosignalen geltenden Datenschutzbestimmungen ist der Betreiber des Geräts verantwortlich. Der Hersteller übernimmt KEINE Haftung für die widerrechtliche Verwendung des Geräts. Weitere Informationen finden Sie unter http://www.bfdi.bund.de.

Firmware-Aktualisierungen

Kontaktieren Sie die Technische Hotline der Firma Grothe GmbH um die Verfügbarkeit von Firmware Updates abzufragen.

Die Standardeinstellung der Kamera steht auf "DHCP". Falls das Netzwerk, in das die Kamera eingebunden werden soll, keine dynamische Adressierung (DHCP) unterstützt, wird automatisch die werkseite vorgegebene IP-Adresse 192.168.1.168 für die Kamera eingestellt. Sie können die werkseite voreingestelle IP-Adresse und andere Netzwerkeinstellungen mit der auf der CD befindlichen Uromet-Anwendung "Device Config. Tool" so verändern, dass keine Netzwerkkonfekte mit anderen Geräten entstehen. Sobald die Kamera ordnungsgemäß in das IP-Netzwerk eingebunden und konfiguriert ist, können Sie die Live-Ansicht auf Ihrchem Rechner oder Smartphone starten und Dort die Einstellungen einsehen.

Netzwerkverbindungen

Bei Fernzugriff (mittels Client-Software oder Browser) über einen dezentralen Rechner ist zu beachten, dass jeder verwendeten Videokanal des PCs eine Unicast-Verbindung entspricht (TCP, RTP, UDP).

Das Gerät unterstützt bis zu 10 Unicast-Verbindungen gleichzeitig, d. h. der Video-Stream kann je nach verfügbar Bandbreite an maximal 10 dezentrale Überwachungsplatz (Rechner oder Smartphone) möglichst übertragen werden.

Installation

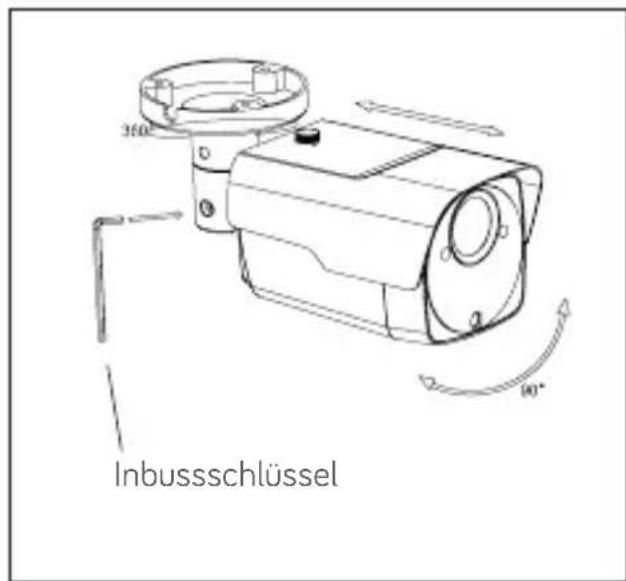

INSTALLATION BULLET KAMERA

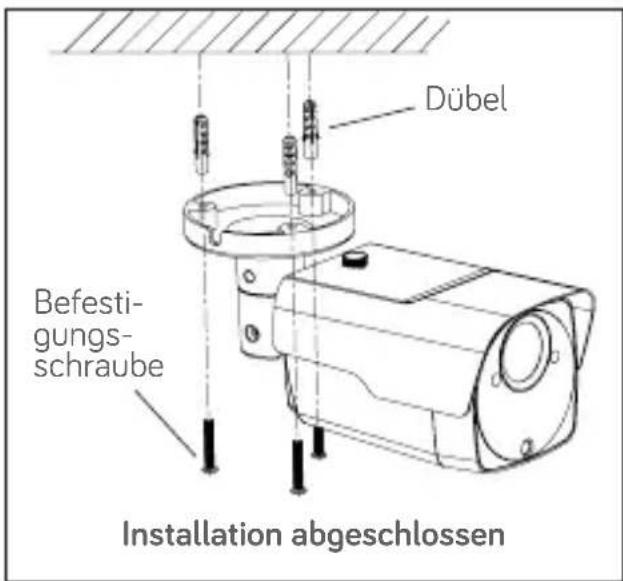

Deckemontage

Die drei Dübel in die Decke einsetzen und das Gerät mit den drei Befestigungsschrauben anbringen.

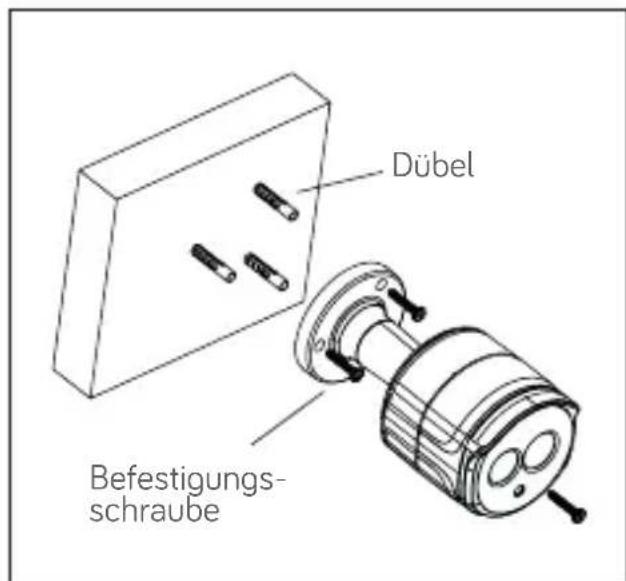

Wandmontage

Die drei Dübel in die Wand einsetzen und das Gerät mit den drei Befestigungsschrauben anbringen.

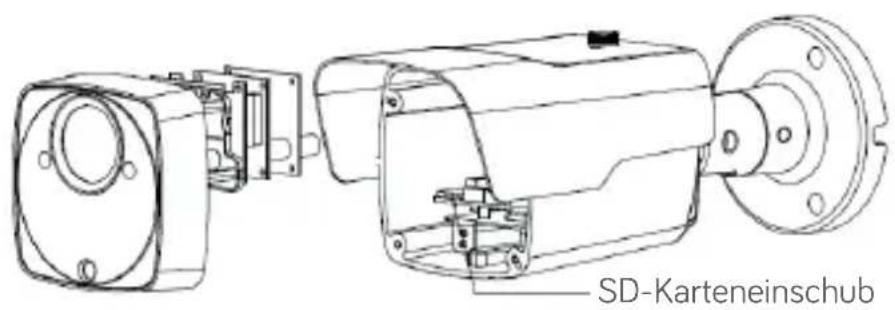

SD-Karten Installation

INSTALLATION VANDALENSICHERE DOME KAMERA

Deckemontage

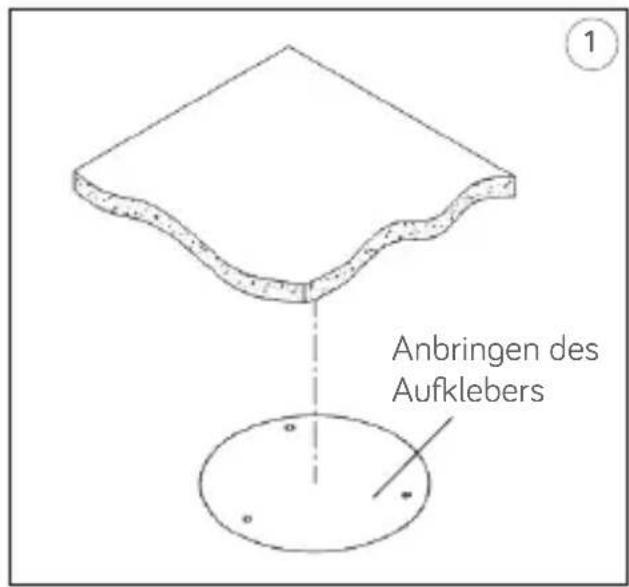

1. Den Aufkleber in der korrekten Position anbringen.

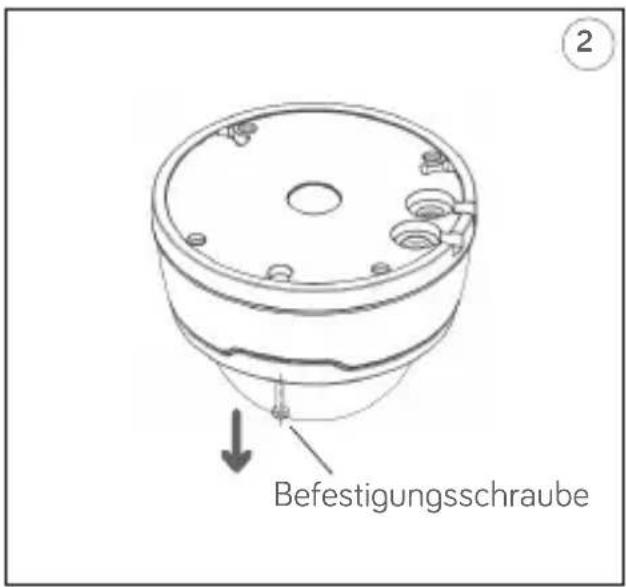

2. Das vordere Bauteile entfernen, indem die drei Befestigungsschrauben mit Hilfe eines Schraubendrehers gelost werden.

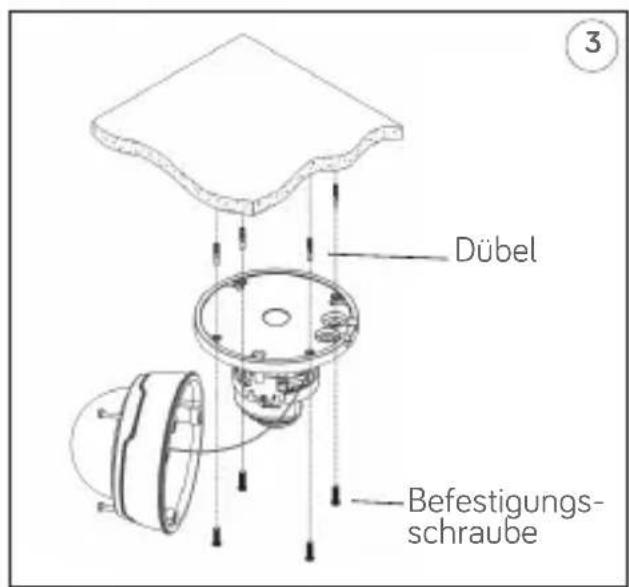

3. Den Sockel anbringen, indem Öffnungen zum Anbringen rund um den Aufkleber angebracht, die vier Dubel Dort eingesetzt werden und alles mit den vier Befestigungsschrauben befestigt wird. Den Winkel korrekt einstellen.

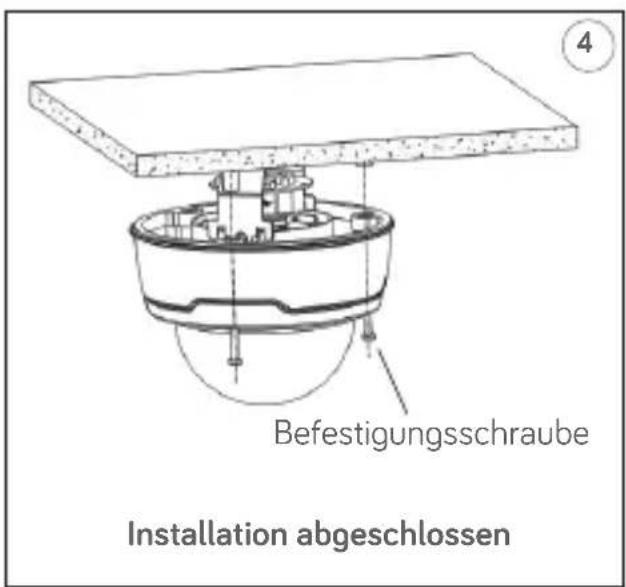

4. Das vordere Bauteil durch Anziehen der drei Befestigungsschrauben anbringen

SD-Karten Installation

SD-Karteneinschub

INSTALLATION DER MINI-DOME-KAMERAS

Deckemontage

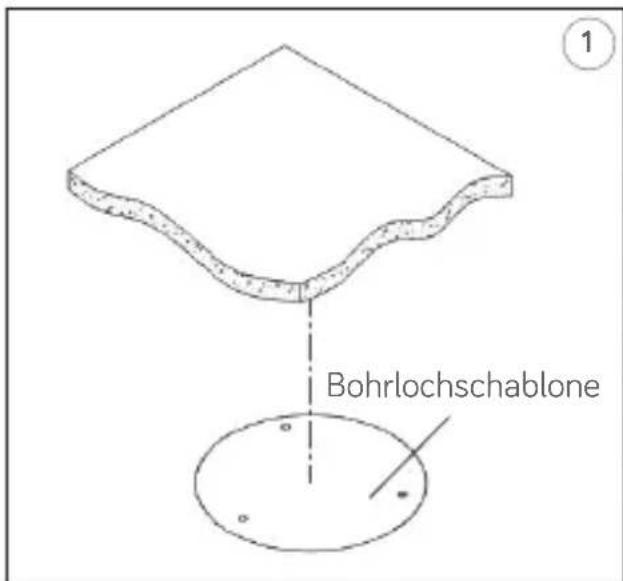

1. Befestigen Sie die Bohrschablone an dem Ort, an welchen die Kamera montiert werden soll.

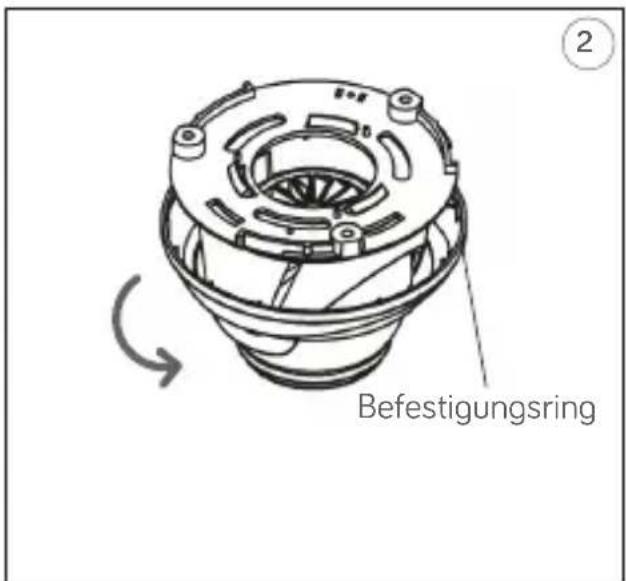

2. Den Befestigungsrings durch Drehen im Uhrzeitigersinn entfernen.

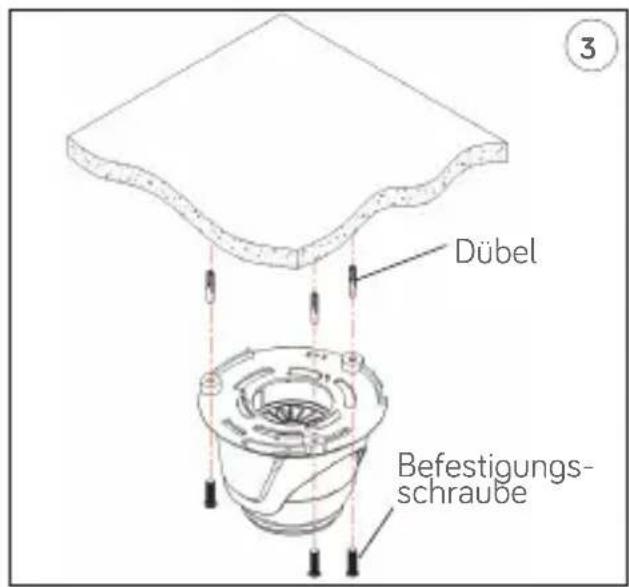

3. Die Befestigungslöcher anhand der Bohrschablone bohren und das Kameragehauses mittels Dubeln und Schrauben an der Decke montieren.

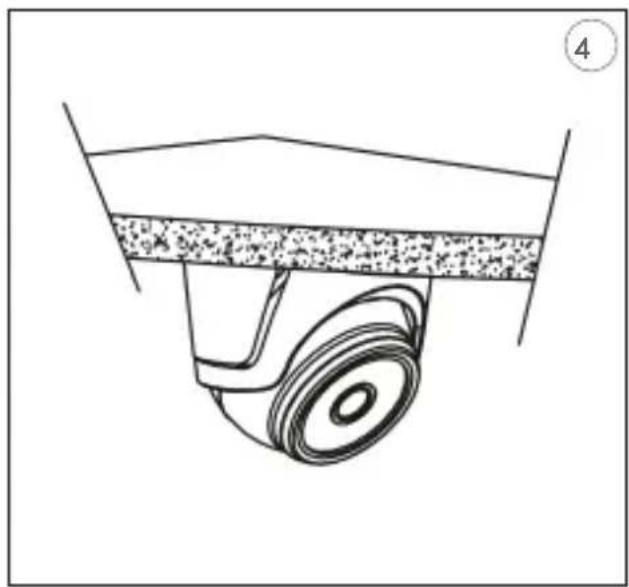

4. Die Kamera auf den gewündchten Objektauschnitt justieren.

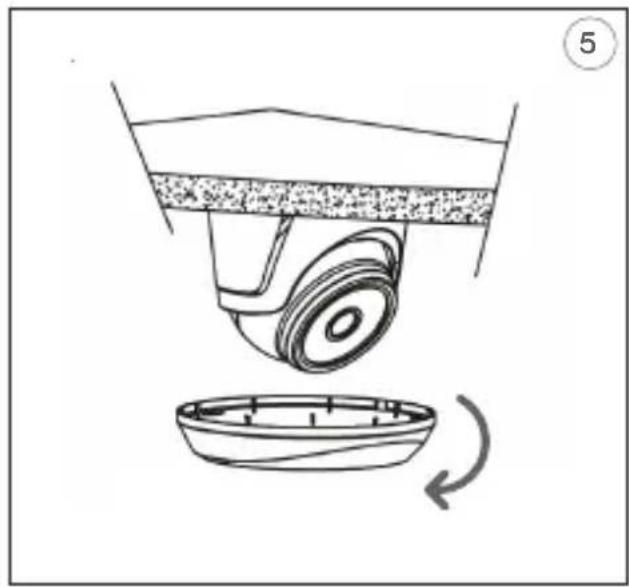

5. Den Befestigungssring durch Drehen entgegengesetzt des Uhrzeigersinns wieder montieren.

IP-Konfiguration der Aufnahmeeinheit

Nach dem Einsatz der Stromversorgung der Kamera muss diese in ihrem eigenen Haus- oder Büronetzwerk konfiguriert werden.

Sollten mehrere Kameras in demselben Netzwerk zu installieren sein, wird empfohlen, jeweils eine Kamera zu installieren und zu konfigurieren.

VERBINDUNG IM IP-NETZWERK MIT DHCP-SERVICE

Für die schelle Installation der Kamera im Netzwerk mit automatischer Zuordnung (DHCP) wird der IP-Kamera automatisch eine IP-Adresse zugeordnet. Sollte die automatische Zuordnung (DHCP) nicht vorgesehen sein, lautet die statische Standard-IP-Adresse 192.168.1.168.

IP Kamera Konfiguration:

1. Die im Lieferumfang auf der CD enthaltene Software "Device Config. Tool" installieren und die auf dem Bildschirm erscheinenden Anweisungen befolgen.

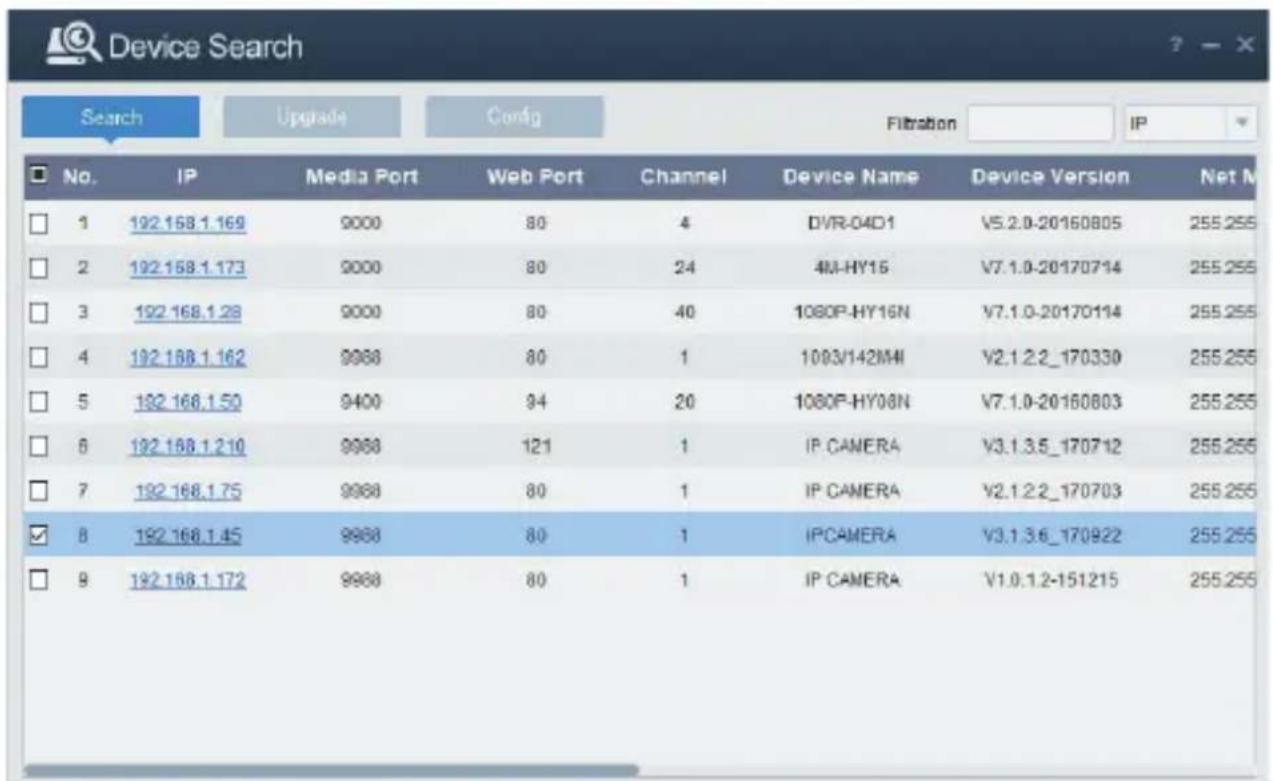

1. Die Software "Device Config. Tool" starten. Durch Auswahr von Config Tool werden automatisch die IP-Adresse, die Subnet mask, das Gateway und die MAC-Adresse jeder im vorliegenden LAN aktiven Kamera eingeblendet, wie in der Abbildung im Anschluss dargestellt.

Befinden sich die gesuchte IP-Adresse und die IP-Adresse des PC nicht in demselben Netzwerk, kann der Benutzer die IP-Adresse, die Subnet mask und andere Parameter der IP-Kamera unter Verwendung der Software "Device Config. Tool"ändern.

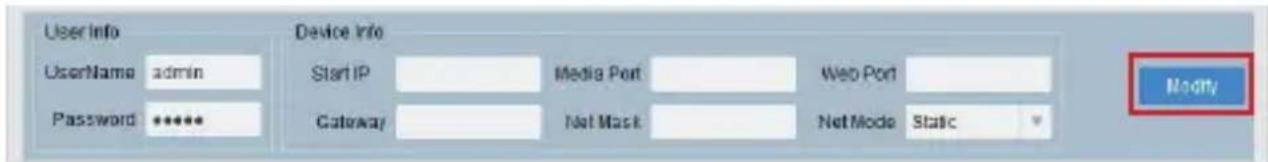

Anfangs das Gerät auswahlen, um die IP-Adresse zuändern und anschließend die neue IP-Adresse, die Subnet mask, das Gateway und,Uname/Password eingeben. Geben Sie das Password des Geräts ein und betätigten Sie dann "Modify", um die IP- Adresse des Geräts zuändern.

*WICHTIGER HINWEIS: Stardeinstellungen IP-Kamera

Standard Statische IP-Adresse:192.168.1.168

1. Um sich mit dem Internet Explorer und der IP-Kamera zu verbinden muss vor Nutzung des Zugangs relevante Komponenten installiert werden. Hierzu gehen Sie wie folgt vor:

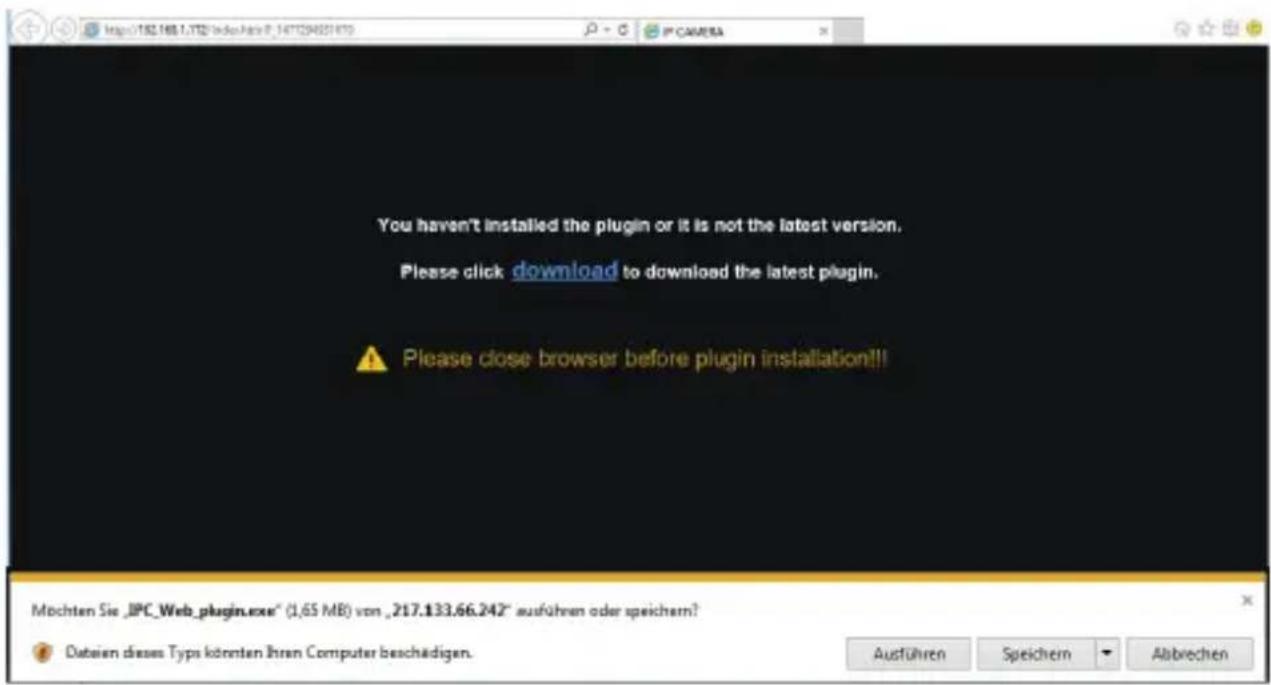

2. Beim ersten Zugriff auf die IP-Kamera entscheidt die Abfrage zum Installieren eines Plugins. Im Webfenster öffnet sich die Seite für den "Download" und das "Ausführren" des Web Plugins.itte den "Download" bestätigen.

• Warten auf den Download des Web Plugins, nach Download die Installation bestätigten.

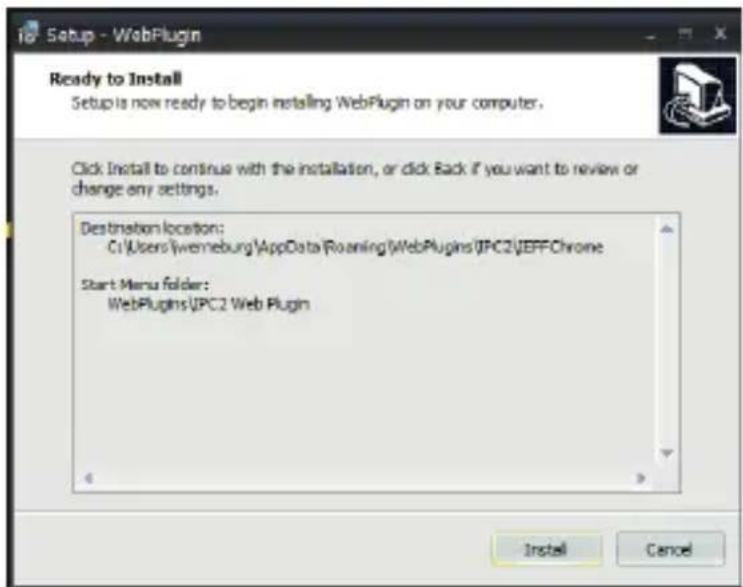

• Auswahl "Install" und warten bis die Installation abgeschlossen ist.

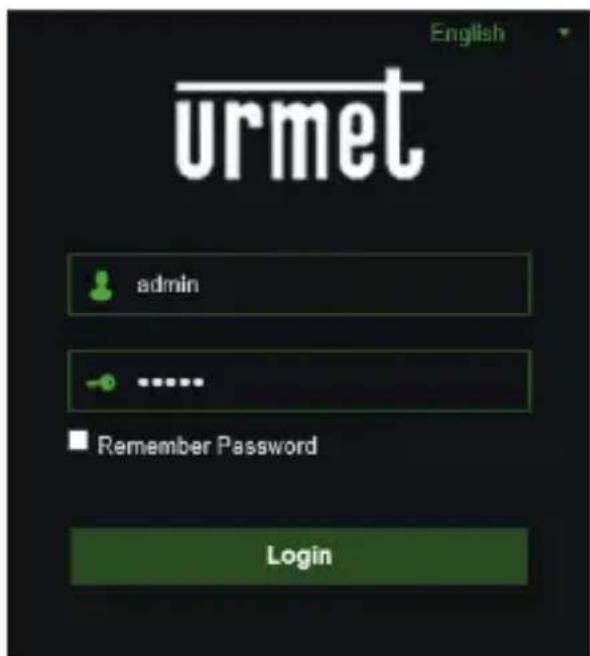

1. Nach abgeschlossener Installation den Internet Explorer schließen und den Internet Explorer erneut öffnen. Die IP-Adresse der Kamera in die Adressleiste des Internet Explorers eingeben, es erscheint nun wie unter abgebildet die Anmeldemaske der IP-Kamera. Ungabe des Nutzernamens (Nutzernamens Standard: admin), des Passwordes (Standard: admin) und Auswahl der Sprache.

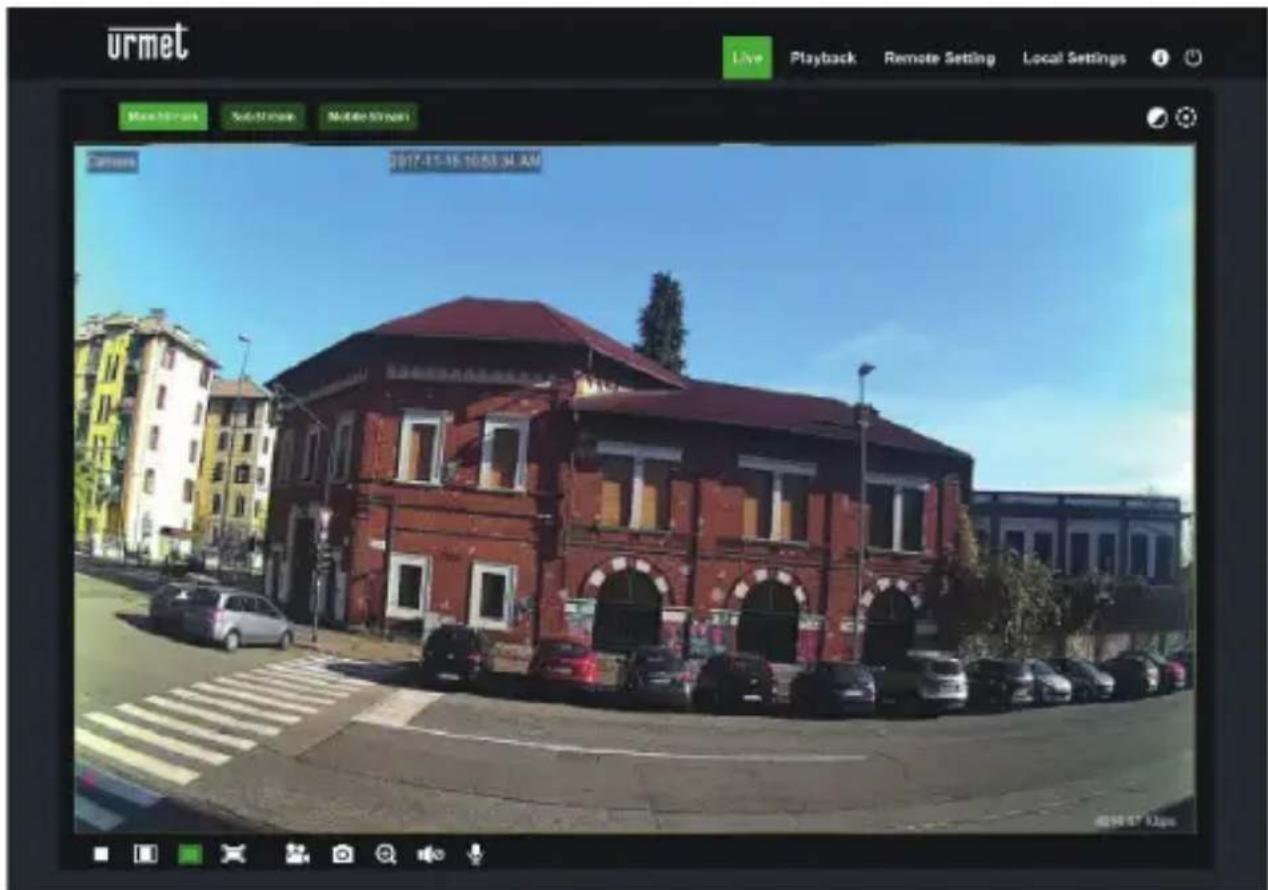

1. Nun "Login" ausgehalten, um in die LIVE-Ansicht zu gelangen.

1. Die Tasten oben links betätigten, um den Videofluss auszuwahlen (Mainstream, Substream oder Mobile Stream).

Addendum

Die Schnellanleitung, sowie die komplette Bedienungsanleitung stehen unter dem folgenden QR code zur Verfügung.

Die Schnellanleitung, sowie die komplete Bedienungsanleitung stehen außer dem im Bereich DOWNLOAD auf der URMET Homepage in der Sektion USER MANUALS zur Verfügung (Die本网站 wird in Englisch dargestellt).

1099/200

1099/203

1099/201

1099/300

1099/202

1099/301

1099/302

1099/303 1099/304
