BEDIENUNGSANLEITUNG VK 1093/125M4I GROTHE

INHALTSVERZEICHNIS 67

Wichtige Hinweise 67

INSTALLATION 70

Installation Bullet Kamera 70

Installation Dome Kamera für den Innenbereich 71

Installation Vandalensichere Dome Kamera 73

Installation der Mini-Dome-Kameras 74

Installation Box Kamera 76

IP-KONFIGURATION DER AUFNAHMEEINHEIT 78

Verbindung im IP-Netzwerk mit DHCP-Service 78

Allgemeine Informationen

Sehr geehrter Kunde,

vielen Dank für den Kauf dieses Produktes.

Dieses Dokument beschreibt die Installation und die ersten Bedienschritte der URMET IP Kamera Serie.

Lesen dieses Dokument vor Verwendung des Gerätes sorgfältig. Es enthält Informationen über die korrekte und sichere Verwendung.

Halten Sie diese Bedienungsanleitung stets griffbereit damit Sie bei Bedarf die Informationen nachschlagen können.

\*WICHTIGER HINWEIS

Für detailliertere Informationen bezüglich des Gerätes, wird auf die komplette Bedienungsanleitung verwiesen. Diese steht auf der URMET-Webseite (siehe OR Code auf dem Beiblatt) zur Verfügung.

WICHTIGE HINWEISE

Stromversorgung

Überprüfen Sie die Angaben auf dem Typenschild des Geräts auf Übereinstimmung mit den Anschlussdaten des Stromnetzes, bevor Sie das Gerät an die Stromversorgung anschließen.

Dem Gerät sollte ein geeigneter Trenn – und Schutzschalter vorgeschaltet werden.

Schalten Sie bei einem Defekt und/oder Funktionsproblemen die Stromversorgung über den Hauptschalter ab.

Verwenden Sie ausschließlich das mitgelieferte Netzteil.

Sicherheitshinweise

Vermeiden Sie es, das Gerät Regen oder Feuchtigkeit auszusetzen, um eine Brandgefahr und Stromschläge zu verhindern. Keine Fremdkörper oder Flüssigkeit in das Geräteinnere gelangen lassen. Sollte dies versehentlich passieren, trennen Sie das Gerät vom Netz, und lassen Sie es von einem Fachmann überprüfen.

Das Gerät darf auf keinen Fall geöffnet werden. Wenden Sie sich im Reparaturfall an einen ausgebildeten Fachmann oder kontaktieren Sie eine autorisierte Kundendienstniederlassung (www.grothe.de >> Technische Hotline).

Gerät nicht in Reichweite von Kindern installieren, da diese das Gerät versehentlich beschädigen könnten.

Berühren Sie das Gerät nicht mit nassen Händen, um Stromschläge und mechanische Schäden zu vermeiden.

Sollte das Gerät herunterfallen oder das Gehäuse Beschädigungen aufweisen, Gerät außer Betrieb nehmen. Bei einer Weiterverwendung in diesem Zustand kann es zu Stromschlägen kommen. Wenden Sie sich in diesem Fall an Ihren Fachhändler oder einen autorisierten Installateur.

Installationshinweise

Installieren Sie die Kamera nicht in einer Umgebung, wo sie Regen oder

Feuchtigkeit ausgesetzt ist. Verwenden Sie in diesen Fällen die dafür vorgesehenen Wetterschutzvorrichtungen.

Vermeiden Sie es, das Objektiv direkt gegen die Sonne oder intensive Lichteinstrahlung zu richten, auch bei ausgeschalteter Kamera. Der aufzunehmende Gegenstand darf sich nicht im Gegenlicht befinden.

Vermeiden Sie es, die Kamera auf lichtreflektierende Objekte zu richten.

Einige Lichtarten (z.B. fluoreszierendes farbiges Licht) können die Farben verfälschen.

Gerät nicht auf instabilen Oberflächen wie wacklige Tische oder schräge Tischflächen aufstellen. Andernfalls könnte das Gerät herunterfallen und dadurch Verletzungen verursachen oder mechanische Defekte davontragen.

Sollten Wasser oder andere Fremdkörper in das Gerät eindringen, Gerät außer Betrieb setzen, um eine mögliche Brandentwicklung oder Stromschläge zu vermeiden. Wenden Sie sich in diesem Fall an Ihren Fachhändler oder einen autorisierten Installateur.

Gerät während des Betriebs nicht abdecken, um eine Verformung des Gehäuses und Überhitzung des Geräts zu vermeiden: Es besteht Brandgefahr, Stromschlaggefahr oder Gefahr eines mechanischen Defekts.

Halten Sie das Gerät von Magneten oder magnetischen Gegenständen fern, da diese Funktionsstörungen verursachen können.

Gerät nicht in Umgebungen verwenden, die durch Rauch, Dampf, Feuchtigkeit, Staub oder starke Vibrationen belastet sind.

Gerät nicht unmittelbar nach dem Transport von einem kühlen an einen warmen Ort oder umgekehrt in Betrieb nehmen. Schalten Sie das Gerät erst nach einer Wartezeit von ca. drei Stunden ein. Diese Zeitspanne ist erforderlich, damit sich das Gerät an die neue Umgebung (Temperatur, Luftfeuchtigkeit u. ä.) anpassen kann.

Warnhinweise

Überprüfen Sie das Gerät nach dem Auspacken auf etwaige Beschädigungen.

Stellen Sie sicher, dass die Betriebstemperatur im angegebenen Bereich liegt und keine zu hohe Luftfeuchtigkeit in der Betriebsumgebung herrscht.

Vermeiden Sie es, die Kamera gegen die Sonne zu richten, um den CCD-Sensor nicht zu beschädigen.

Reinigung des Geräts

Reiben Sie das Gerät leicht mit einem trockenen Tuch ab, um Staub und Schmutz zu entfernen.

Sollte sich der Schmutz nicht mit einem trockenen Tuch entfernen lassen, Gerät mit einem feuchten Lappen und einem neutralen Reinigungsmittel reinigen.

Keine Reinigungssprays verwenden. Verwenden Sie keine flüchtigen Reinigungsmittel wie z.B. Benzin, Alkohol, Lösungsmittel u. ä. oder chemisch behandelte Tücher zur Reinigung des Gerätes, um Verformungen, Beschädigungen oder ein Verkratzen der Gehäuseoberfläche zu vermeiden.

Trennen Sie das Gerät vom Stromversorgungsnetz, bevor Sie es reinigen oder warten.

Bildaufzeichnung

Das Gerät ist kein Einbruchmelder und im Wesentlichen für die Anfertigung und Übertragung von Videoaufnahmen konzipiert. URMET S.p.A. übernimmt keine Haftung für Verluste oder Schäden durch Diebstahl.

Führen Sie vor Inbetriebnahme des Geräts eine Probeaufnahme durch, um sicherzustellen, dass die Aufnahme fehlerfrei erfolgt. Beachten Sie bitte, dass URMET S.p.A. keine Haftung für Datenverluste oder Schäden übernimmt, die auf falsche Videoüberwachungseinstellungen, Missbrauch und unsachgemäßen Betrieb des Geräts oder technische Ausfälle zurückzuführen sind.

Dieses Gerät enthält elektronische Präzisionsbauteile. Schützen Sie es deshalb vor Erschütterungen und Stößen, um einwandfreie Bildaufnahmen zu gewährleisten.

Datenschutz und Copyright

Die IP-Kamera ist ein Gerät, das für den Einsatz in Videoüberwachungsanlagen bestimmt ist. Bildaufnahmen unterliegen den geltenden gesetzlichen Datenschutzbestimmungen des jeweiligen Betreiberlandes. Bildaufnahmen urheberrechtlich geschützter Werke sind untersagt.

Für die Kontrolle und Einhaltung der örtlich für die Videoüberwachung und Aufzeichnung von Videosignalen geltenden Datenschutzbestimmungen ist der Betreiber des Geräts verantwortlich. Der Hersteller übernimmt KEINE Haftung für die widerrechtliche Verwendung des Geräts. Weitere Informationen finden Sie unter http://www.bfdi.bund.de.

Firmware-Aktualisierungen

Kontaktieren Sie die Technische Hotline der Firma Grothe GmbH um die Verfügbarkeit von Firmware Updates abzufragen.

Die Standardeinstellung der Kamera steht auf "DHCP". Falls das Netzwerk, in das die Kamera eingebunden werden soll, keine dynamische Adressierung (DHCP) unterstützt, wird automatisch die werkseitig vorgegebene IP-Adresse 192.168.1.168 für die Kamera eingestellt. Sie können die werkseitig voreingestellte IP-Adresse und andere Netzwerkeinstellungen mit der auf der CD befindlichen Urmet-Anwendung "Device Search" so verändern, dass keine Netzwerkkonflikte mit anderen Geräten entstehen.

Sobald die Kamera ordnungsgemäß in das IP-Netzwerk eingebunden und konfiguriert ist, können Sie die Live-Ansicht auf Ihrem Rechner oder Smartphone starten und dort die Einstellungen einsehen.

Netzwerkverbindungen

Bei Fernzugriff (mittels Client-Software oder Browser) über einen dezentralen Rechner ist zu beachten, dass jedem verwendeten Videokanal des PCs eine Unicast-Verbindung entspricht (TCP, RTP, UDP).

Das Gerät unterstützt bis zu 10 Unicast-Verbindungen gleichzeitig, d. h. der Video-Stream kann je nach verfügbarer Bandbreite an maximal 10 dezentrale Überwachungsplätze (Rechner oder Smartphone) gleichzeitig übertragen werden.

Installation

INSTALLATION BULLET KAMERA

Deckenmontage

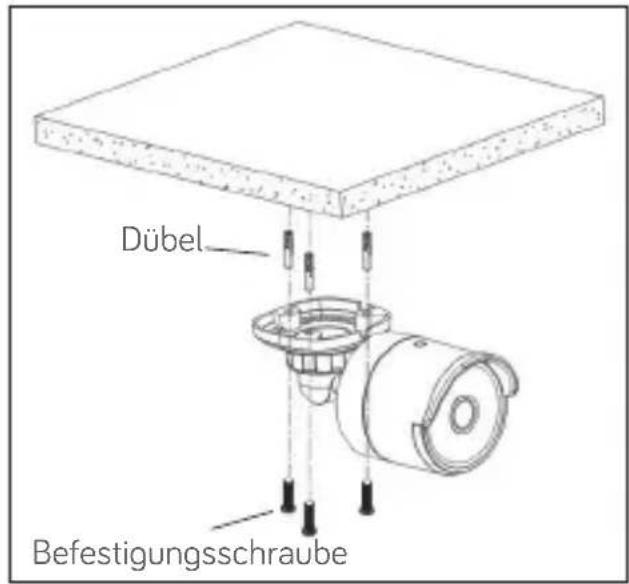

Die drei Dübel in die Decke einsetzen und das Gerät mit den drei Befestigungsschrauben anbringen.

Dübel Befestigungsschraube

Installation abgeschlossen

Wandmontage

Die drei Dübel in die Wand einsetzen und das Gerät mit den drei Befestigungsschrauben anbringen.

Befestigungsschraube Dübel

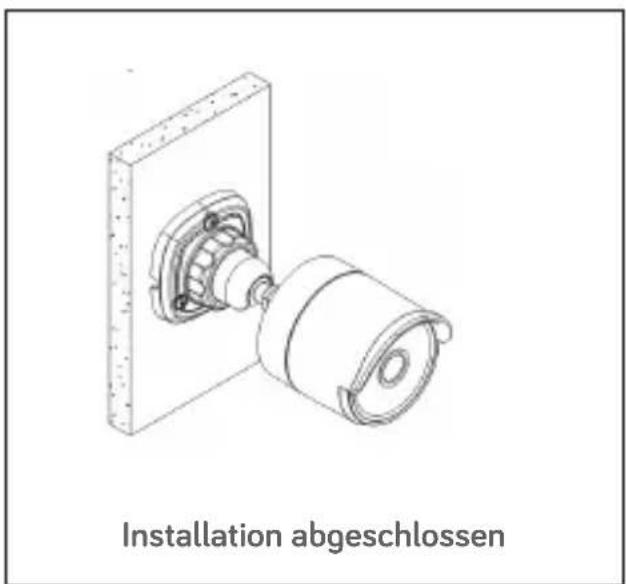

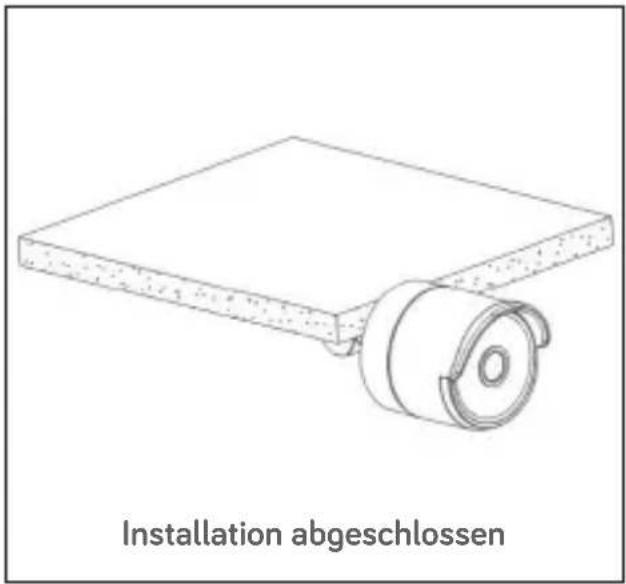

Installation abgeschlossen

SD-Karten Installation

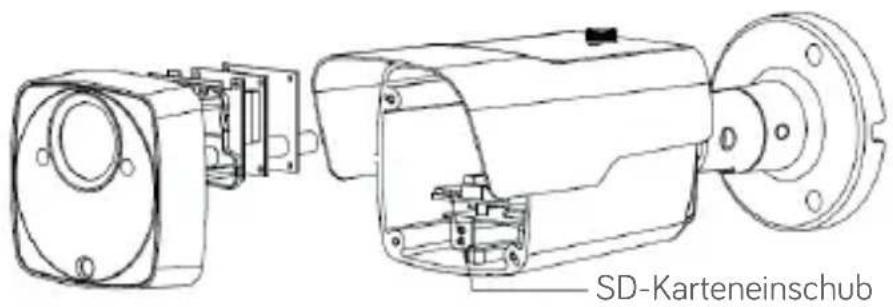

SD-Karteneinschub

INSTALLATION DOME KAMERA FÜR DEN INNENBEREICH

Deckenmontage

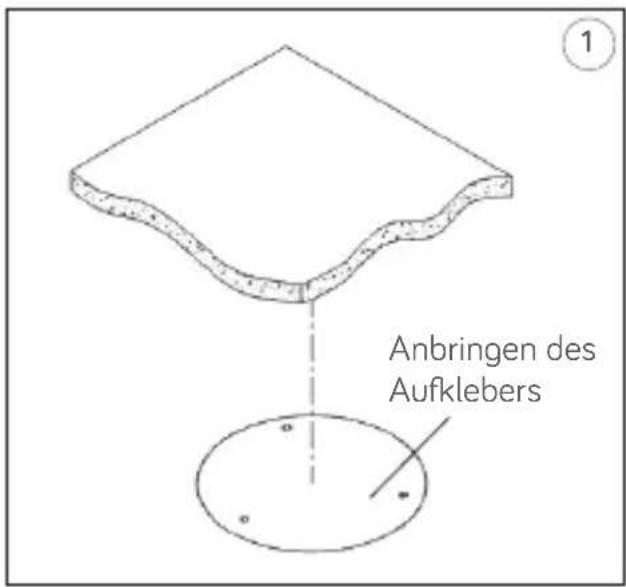

1. Den Aufkleber in der korrekten Position anbringen.

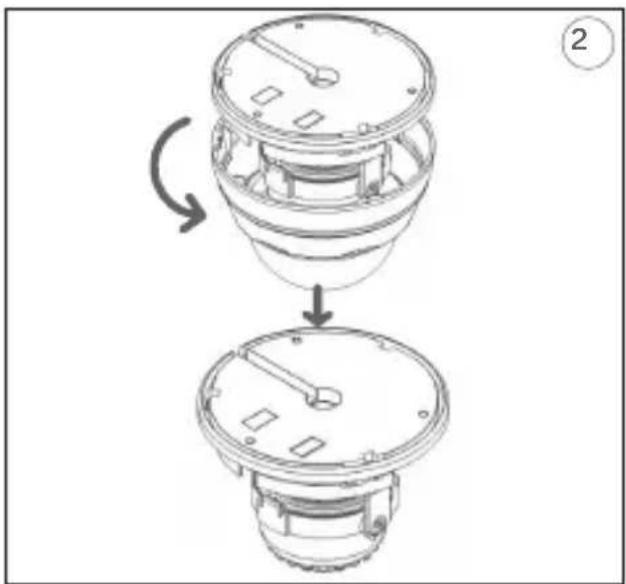

2. Die Abdeckung von der Kamera entfernen, indem der Ring nach unten gedreht wird.

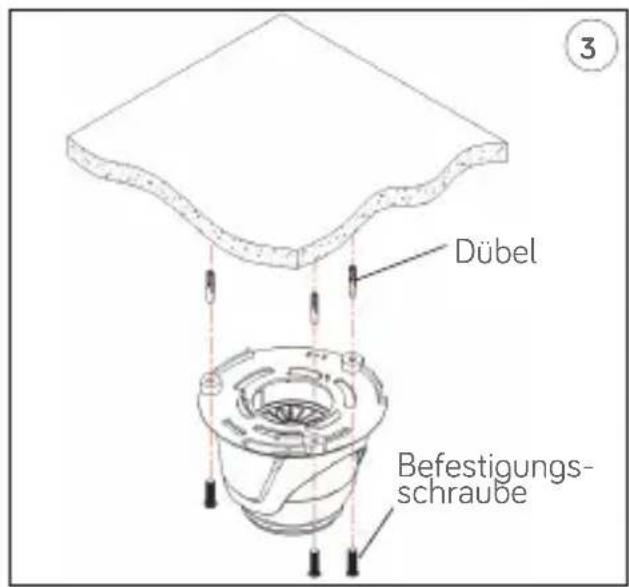

3. Die Basis anbringen, indem Öffnungen zum Anbringen rund um den Aufkleber angebracht, die drei Dübel dort eingesetzt werden und alles mit den drei Befestigungsschrauben befestigt wird. Den Winkel korrekt einstellen.
4. Nach Ausrichtung des Objektives, die Abdeckung wieder anbringen und den Ring nach oben drehen.

Anbringen des Aufklebers

Dübel Befestigungsschraube

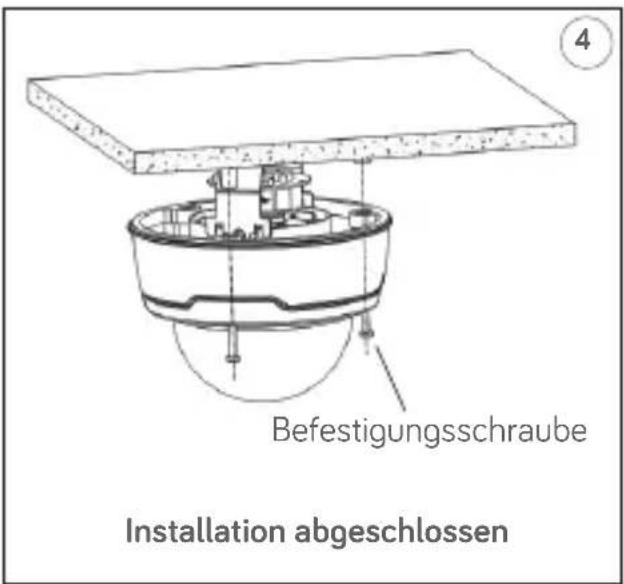

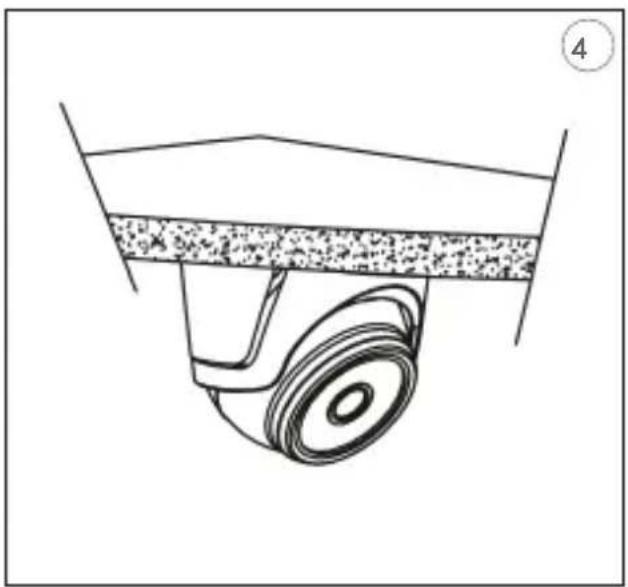

4 Installation abgeschlossen

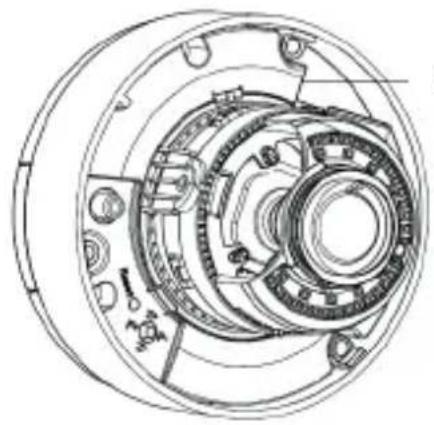

SD-Karten Installation

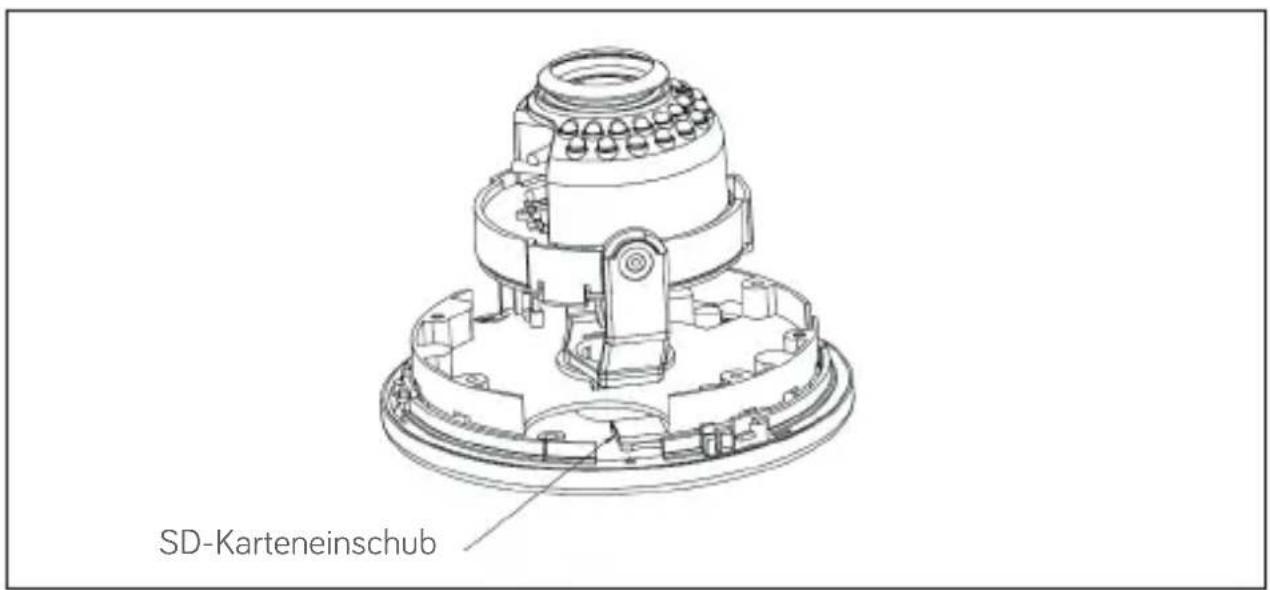

SD-Karteneinschub

INSTALLATION VANDALENSICHERE DOME KAMERA

Deckenmontage

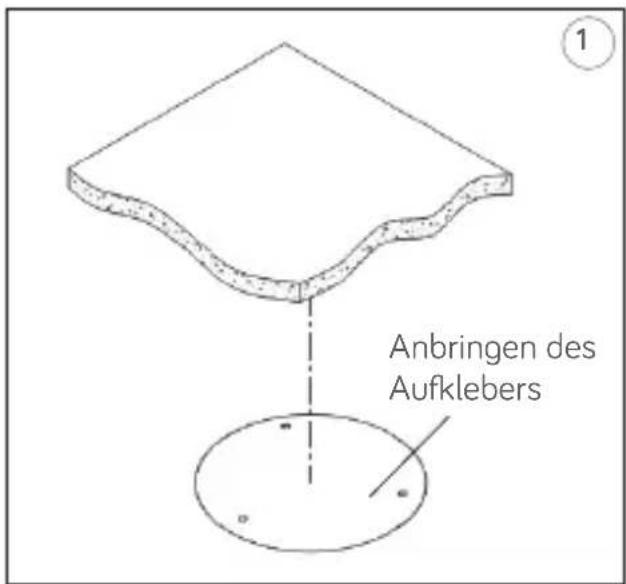

1. Den Aufkleber in der korrekten Position anbringen.

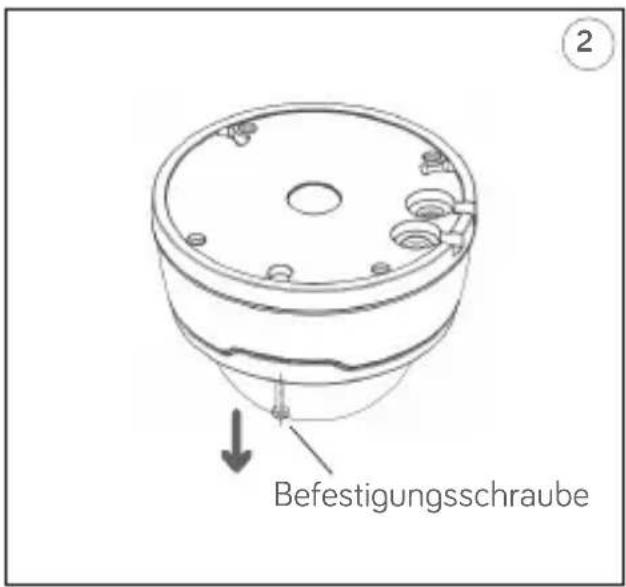

2. Das vordere Bauteile entfernen, indem die drei Befestigungsschrauben mit Hilfe eines Schraubendrehers gelöst werden.

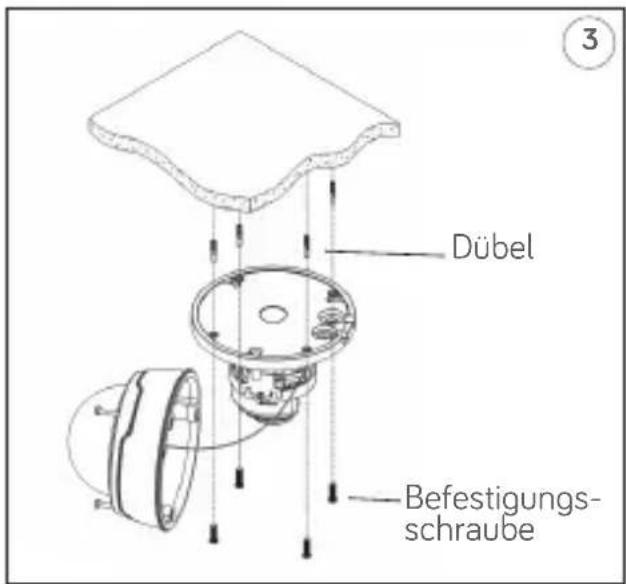

3. Den Sockel anbringen, indem Öffnungen zum Anbringen rund um den Aufkleber angebracht, die vier Dübel dort eingesetzt werden und alles mit den vier Befestigungsschrauben befestigt wird. Den Winkel korrekt einstellen.
4. Das vordere Bauteil durch Anziehen der drei Befestigungsschrauben anbringen.

Anbringen des Aufklebers

Befestigungsschraube

Dübel Befestigungsschraube

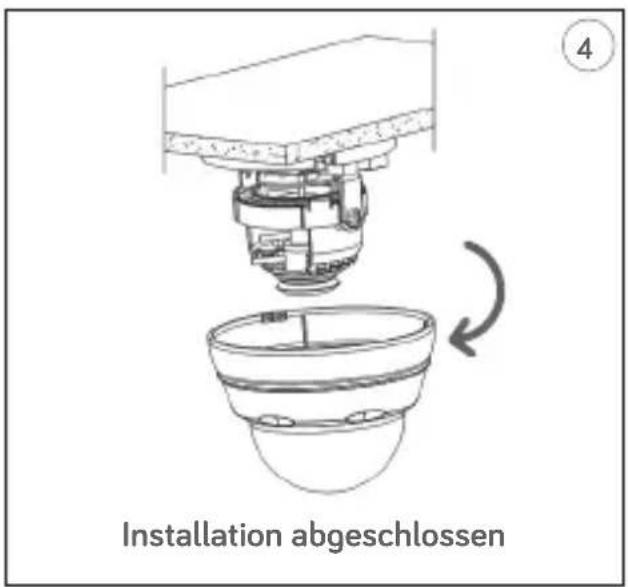

Befestigungsschraube Installation abgeschlossen

SD-Karten Installation

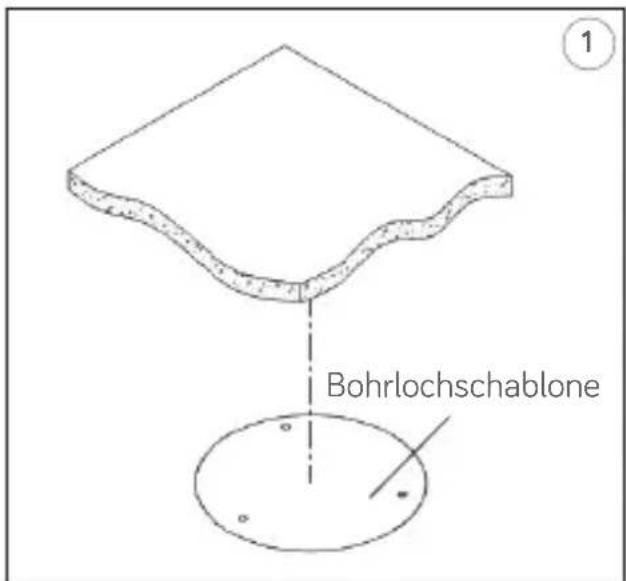

1. Befestigen Sie die Bohrschablone an dem Ort, an welchen die Kamera montiert werden soll.

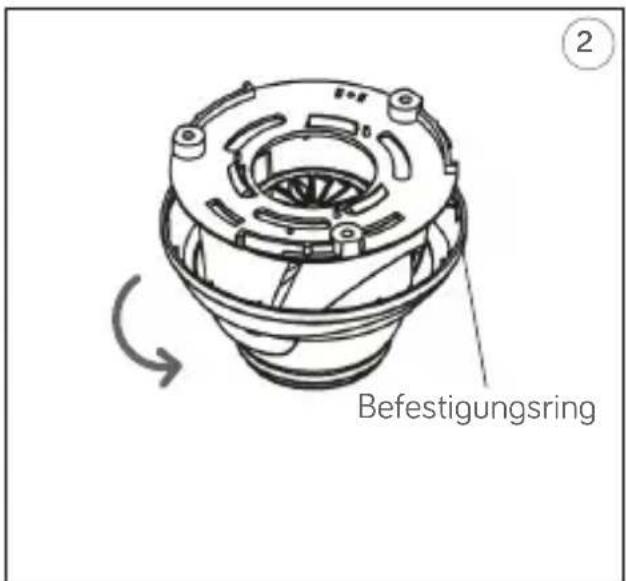

2. Den Befestigungsrings durch Drehen im Uhrzeigersinn entfernen.
3. Die Befestigungslöcher anhand der Bohrschablone bohren und das Kameragehäuses mittels Dübeln und Schrauben an der Decke montieren.
4. Die Kamera auf den gewünschten Objektausschnitt justieren.
5. Den Befestigungsring durch Drehen entgegengesetzt des Uhrzeigersinns wieder montieren.

Bohrlochschablone ①

Befestigungsring ②

Dübel Befestigungsschraube

Komplettierung der Installation.

INSTALLATION BOX KAMERA

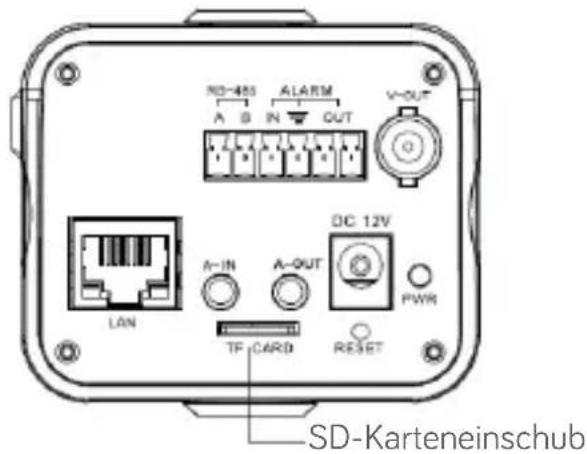

NO-455 ALARM A S IN OUT V-OUT LAN A-IN A-OUT DC 12V PWR TF CARD RESET SD-Karteneinschub

• PWR: LED Anzeige
• Reset Taste: Duch drei sekündiges Drücken der Taste wird das Gerät auf Werkseinstellungen zurückgesetzt.
  • A-IN: Hier können externe Geräte, wie ein Mikrofon, angeschlossen werden.
  • LAN: Netzwerk-Signaleingang, unterstützt PoE.
  • V-OUT: Hier können externe Geräte, wie ein Lautsprecher, angeschlossen werden.
  • DC 12V: Spannungsversorgung 12V (DC).
  • RS-485: A und B sind die Anschlüsse für das RS485-Signal.
• ALARMA: Schnittstelle für Alarm-Ausgänge bzw--Eingang. IN und G für den Alarmeingang, OUT und G für die Alarm-Ausgänge.

HINWEIS:

Backfokus Funktion wird nicht unterstützt.

AUTO-IRIS PLUG

IP-Konfiguration der Aufnahmeeinheit

Nach dem Einschalten der Stromversorgung der Kamera muss diese in ihrem eigenen Haus- oder Büronetzwerk konfiguriert werden.

Sollten mehrere Kameras in demselben Netzwerk zu installieren sein, wird empfohlen, jeweils eine Kamera zu installieren und zu konfigurieren.

VERBINDUNG IM IP-NETZWERK MIT DHCP-SERVICE

Für die schnelle Installation der Kamera im Netzwerk mit automatischer Zuordnung (DHCP) wird der IP-Kamera automatisch eine IP-Adresse zugeordnet. Sollte die automatische Zuordnung (DHCP) nicht vorgesehen sein, lautet die statische Standard-IP-Adresse 192.168.1.168.

IP Kamera Konfiguration:

1. Die im Lieferumfang auf der CD enthaltene Software "Device Search" installieren und die auf dem Bildschirm erscheinenden Anweisungen befolgen.

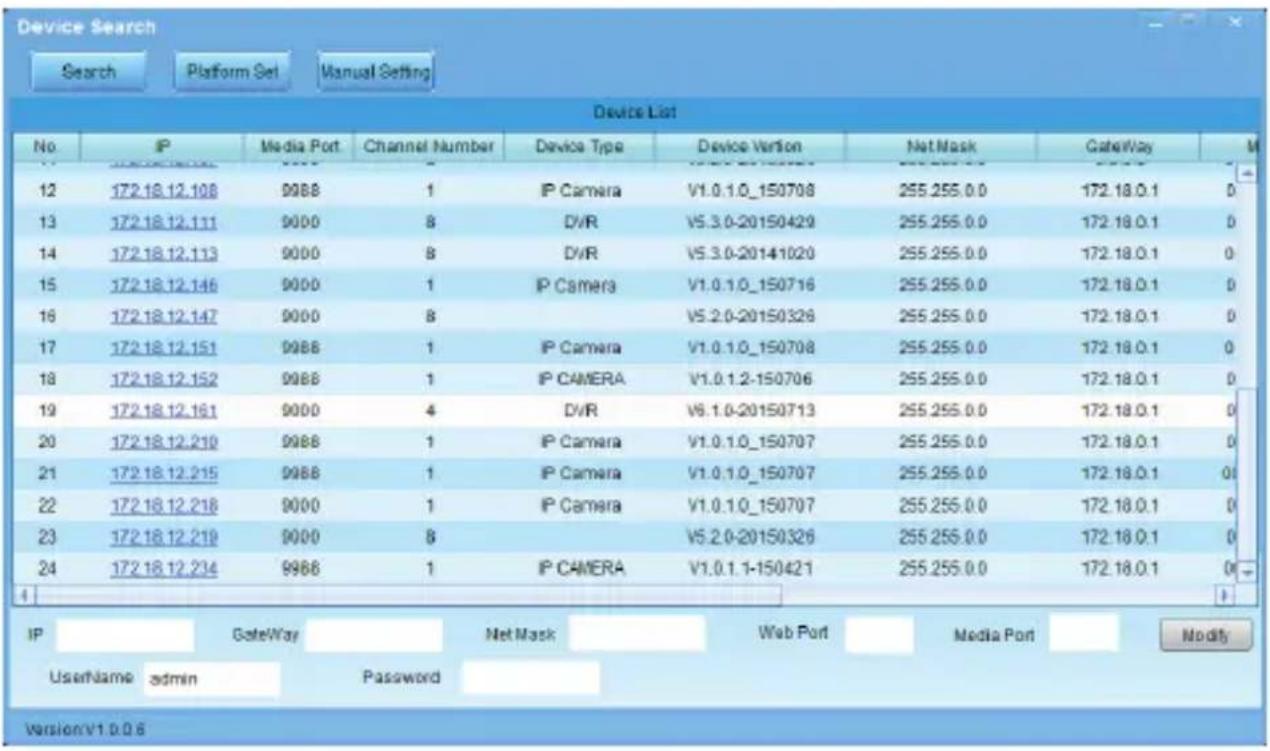

1. Die Software "Device Search" starten. Durch Auswahl von werden automatisch die IP-Adresse, die Subnet mask, das Gateway und die MAC-Adresse jeder im vorliegenden LAN aktiven Kamera eingeblendet, wie in der Abbildung im Anschluss dargestellt.

Device Search Search Platform Set Manual Setting Device List No.IP Media Port Channel Number Device Type Device Version Net Mask GateWay M 12 172.18.12.108 9988 1 IP Camera V1.0.1.0_150708 255.255.0.0 172.18.0.1 0 13 172.18.12.111 9000 8 DVR V5.3.0-20150429 255.255.0.0 172.18.0.1 0 14 172.18.12.113 9000 8 DVR V5.3.0-20141020 255.255.0.0 172.18.0.1 0 15 172.18.12.146 9000 1 IP Camera V1.0.1.0_150716 255.255.0.0 172.18.0.1 0 16 172.18.12.147 9000 8 V5.2.0-20150326 255.255.0.0 172.18.0.1 0 17 172.18.12.151 9988 1 IP Camera V1.0.1.0_150708 255.255.0.0 172.18.0.1 0 18 172.18.12.152 9988 1 IP CAMERA V1.0.1.2-150706 255.255.0.0 172.18.0.1 0 19 172.18.12.161 9000 4 DVR V6.1.0-20150713 255.255.0.0 172.18.0.1 0 20 172.18.12.210 9988 1 IP Camera V1.0.1.0_150707 255.255.0.0 172.18.0.1 0 21 172.18.12.215 9988 1 IP Camera V1.0.1.0_150707 255.255.0.0 172.18.0.1 0 22 172.18.12.218 9000 1 IP Camera V1.0.1.0_150707 255.255.0.0 172.18.0.1 0 23 172.18.12.219 9000 8 V5.2.0-20150326 255.255.0.0 172.18.0.1 0 24 172.18.12.234 9988 1 IP CAMERA V1.0.1.1-150421 255.255.0.0 172.18.0.1 0 IP GateWay Net Mask Web Port Media Port Modify Username admin Password Version:V1.D.O.S

Befinden sich die gesuchte IP-Adresse und die IP-Adresse des PC nicht in demselben Netzwerk, kann der Benutzer die IP-Adresse, die Subnet mask und andere Parameter der IP-Kamera unter Verwendung der Software "Device Search" ändern.

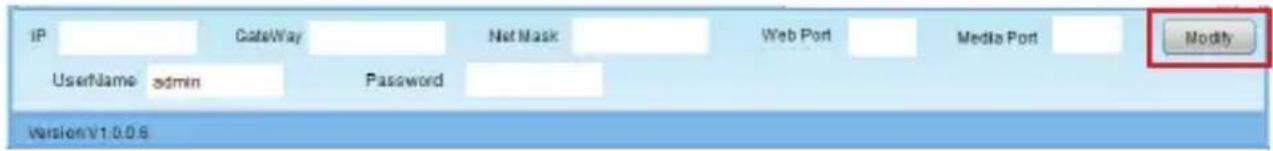

Anfangs das Gerät auswählen, um die IP-Adresse zu ändern und anschließend die neue IP-Adresse, die Subnet mask, das Gateway und Username/Password eingeben. Geben Sie das Password des Geräts ein und betätigen Sie dann "Modify", um die IP-Adresse des Geräts zu ändern.

*WICHTIGER HINWEIS: Standardeinstellungen IP-Kamera

Standard Statische IP-Adresse:192.168.1.168

1. Um sich mit dem Internet Explorer und der IP-Kamera zu verbinden muss vor Nutzung des Zugangs relevante Komponenten installiert werden. Hierzu gehen Sie wie folgt vor:

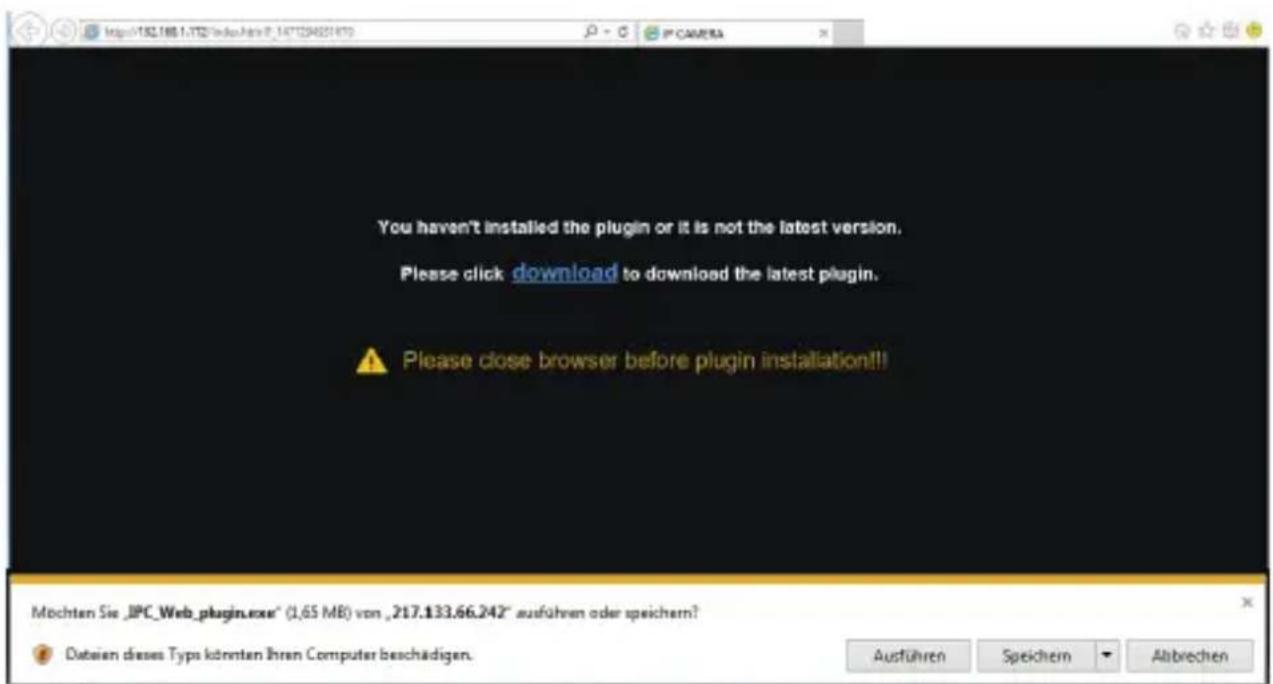

- Beim ersten Zugriff auf die IP-Kamera erscheint die Abfrage zum Installieren eines Plugins. Im Webfenster öffnet sich die Seite für den "Download" und das "Ausführen" des Web Plugins. Bitte den "Download" bestätigen.

You haven't installed the plugin or it is not the latest version. Please click download to download the latest plugin. Please close browser before plugin installation!! Mochten Sie „IPC_Web_plugin.exe“ (1,65 MB) von „217.133.66.242“ ausführen oder speichern? Dataien dieses Typs könnten Ihren Computer beschädigen. Ausführen Speichern Abbrechen

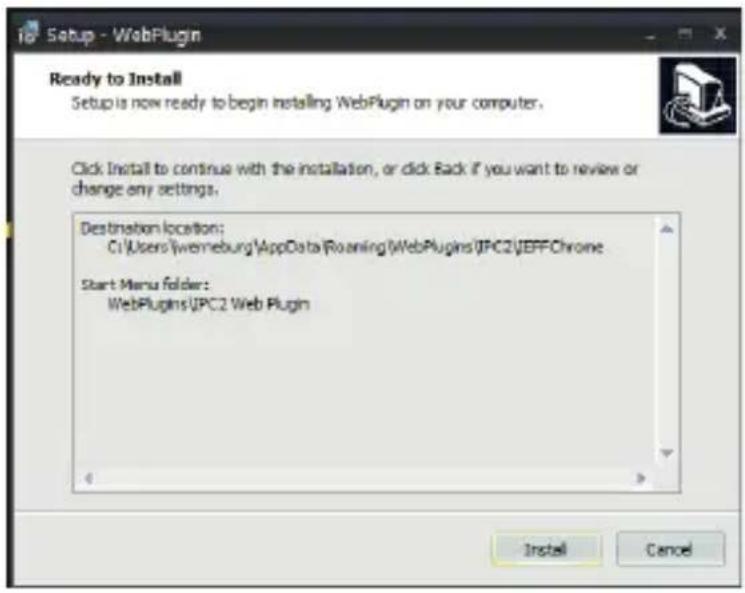

• Warten auf den Download des Web Plugins, nach Download die Installation bestätigen.
• Auswahl "Install" und warten bis die Installation abgeschlossen ist.

1. Nach abgeschlossener Installation den Internet Explorer schließen und den Internet Explorer erneut öffnen. Die IP-Adresse der Kamera in die Adressleiste des Internet Explorers eingeben, es erscheint nun wie unten abgebildet die Anmeldemaske der IP-Kamera. Eingabe des Nutzernamens (Username Standard: admin), des Passwortes (Password Standard: admin) und Auswahl der Sprache.

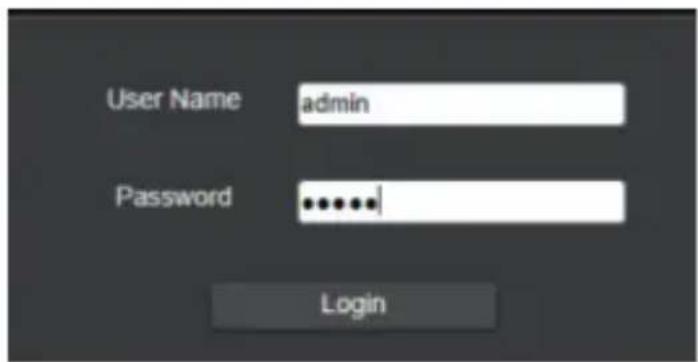

User Name admin Password ••••••| Login

1. Nun "Login" auswählen, um in die LIVE-Ansicht zu gelangen.

Live Playback Remote Setting Local Setting Mar-Drawn SubDream MobileDream Canera 2015-12-21 Mon 03:44:58 PM 1:11:30 kbps

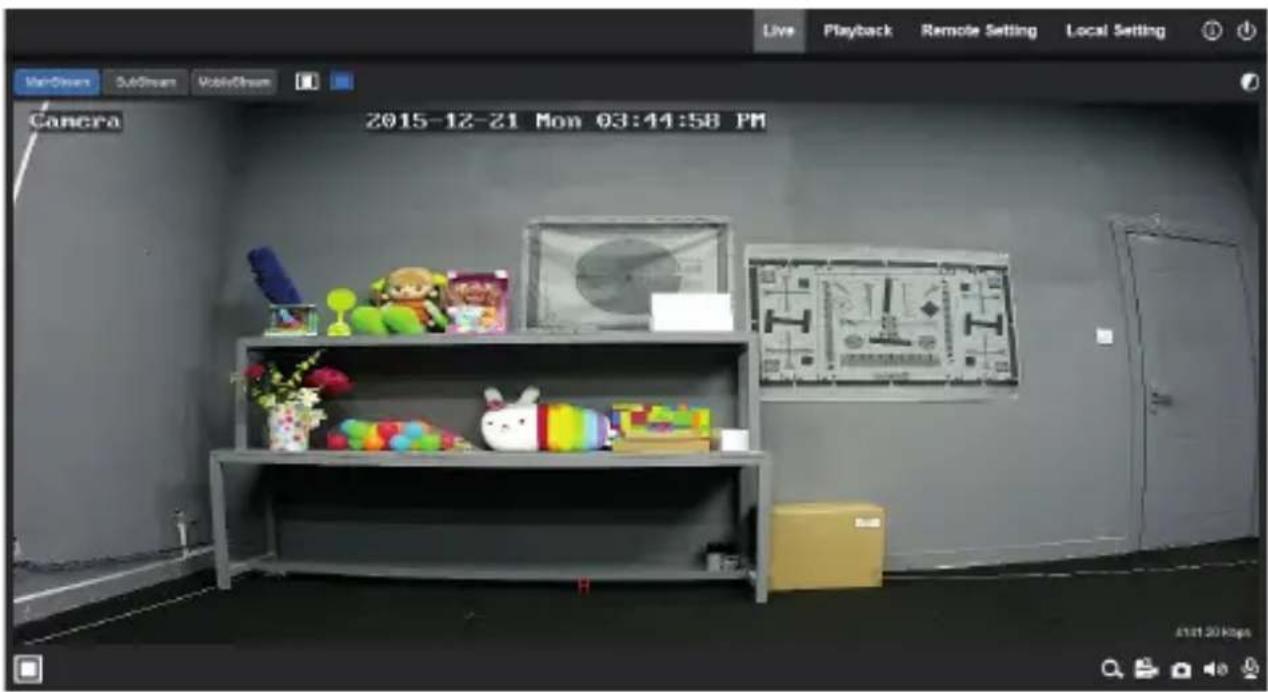

1. Die Tasten oben links betätigen, um den Videofluss auszuwählen (Mainstream, Substream oder Mobile Stream).
