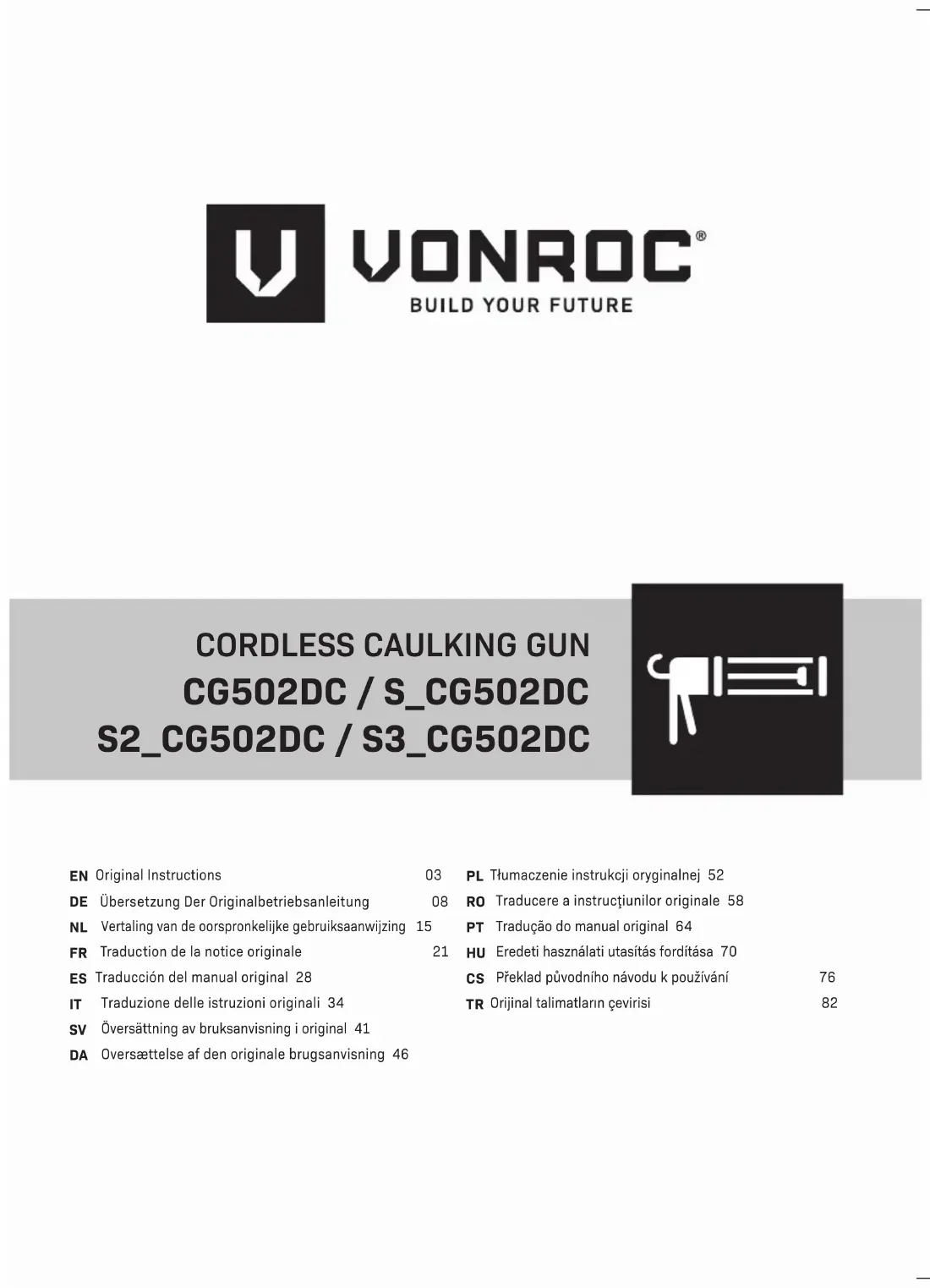

MODE D'EMPLOI CG502DC Vonroc
Traduction de la notice originale 21
Veillez à bien lire les avertissements de sécurité, les avertissements supplémentaires de sécuri- té ainsi que toutes les instructions jointes. Le non-respect des avertissements de sécurité et des consignes peut entraîner des décharges élec- triques, des incendies et/ou de graves blessures. Conservez tous les avertissements et toutes les instructions liées à la sécurité afin de pouvoir vous y référer dans le futur. Les symboles qui suivent sont utilisés dans la notice d'utilisation ou sur le produit : Lisez la notice d'utilisation. Indique un risque de blessure, de décès ou de détérioration de l'outil en cas de non-respect des consignes de ce manuel. Risque de décharge électrique. Ne pas utiliser sous la pluie À utiliser à l'intérieur uniquement. Fusible miniature avec temporisateur. Machine de classe II - À double isolation - Aucune prise de terre n'est nécessaire. Température maxi 45°C. Ne jetez pas la batterie au feu. Ne jetez pas la batterie dans l'eau. Recyclez la batterie Li-Ion. Ne jetez pas le produit dans des contenants inadaptés. Le produit est conforme avec les normes de sécurité en vigueur dans les Directives européennes.22
AVERTISSEMENT ! Veillez à lire tous les avertissements sur la sécurité et toutes les instructions. Le non-respect des avertisse- ments et des consignes peut entraîner des décharges électriques, des incendies et/ou de graves blessures. Conservez tous les avertissements et toutes les instructions afin de pouvoir vous y référer dans le futur. Le terme "outil électrique" mentionné dans les avertissements fait référence à vos outils élec- triques branchés sur secteur (avec câble) ou fonctionnant sur pile ou batterie (sans fil).
1) Sécurité de la zone de travail
a) Maintenez la zone de travail propre et bien éclairée. Les zones sombres ou encombrées sont propices aux accidents. b) N’utilisez pas d'outils électriques dans un envi- ronnement présentant des risques d’explosion ou en présence de liquides, gaz ou poussières inflammables. Les outils électriques créent des étincelles qui peuvent enflammer les pous- sières et les fumées. c) Maintenez les enfants et les autres personnes éloignés lorsqu'un outil électrique est en marche. Toute distraction peut vous faire perdre le contrôle de l'outil.
2) Sécurité électrique
a) Les prises des outils électriques doivent cor- respondre à la prise de courant murale. Ne mo- difiez jamais la prise d'aucune sorte. N'utilisez aucun adaptateur avec des outils électriques reliés à la terre. L’utilisation de prises d’origine et de prises murales appropriées permet de réduire le risque de décharge électrique. b) Évitez tout contact physique avec des surfaces reliées à la terre comme des tuyaux, des radiateurs, des fours et des réfrigérateurs par exemple. Le risque de décharge électrique aug- mente lorsque votre corps est relié à la terre. c) N'exposez pas les outils électriques à la pluie, ni à l'humidité. Le risque de décharge élec- trique augmente si de l'eau pénètre dans un outil électrique. d) Ne tirez pas sur le cordon d'alimentation. N'uti- lisez jamais le cordon pour transporter, tirer ou débrancher l'outil électrique. Maintenez le cordon à l'écart de la chaleur, des subs
tances grasses, des bords tranchants ou des pièces mobiles. Les cordons endommagés ou emmêlés augmentent les risques de décharges électriques. e) Si vous utilisez un outil électrique à l'extérieur, utilisez une rallonge homologuée pour les travaux à l'extérieur. L'utilisation d'une rallonge électrique homologuée pour les travaux en ex- térieur réduit le risque de décharge électrique. f) Si l'utilisation d'un outil électrique dans un en- droit humide est inévitable, utilisez une alimen- tation électrique protégée par un disjoncteur différentiel à courant résiduel (DDR). L'utili- sation d'un DDR réduit le risque de décharge électrique.
3) Sécurité des personnes
Restez vigilant, surveillez ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électrique. N'utilisez pas d’outils élec- triques si vous êtes fatigué ou sous l’influence de drogue, d’alcool ou de médicaments. Tout moment d’inattention pendant l’utilisation d’un outil électrique peut engendrer de graves bles- sures. b) Portez des équipements de protection indi- viduelle. Veillez à toujours porter une protec- tion oculaire. Les équipements de protection comme les masques à poussière, les chaus- sures de sécurité antidérapantes, les casques ou les protections auditives réduisent le risque de blessures s'ils sont utilisés à bon escient.
Empêchez tout démarrage intempestif. Assu- rez-vous que l'interrupteur est sur la position Arrêt avant de raccorder l'outil à l'alimentation électrique et/ou au bloc-batterie ou avant de ramasser ou de transporter l'outil. Le fait de transporter les outils électriques le doigt sur l'interrupteur ou d'alimenter les outils élec- triques dont l'interrupteur est déjà en position de marche augmente le risque d'accidents. d) Retirez toutes les clés ou pinces de réglage avant de mettre l'outil en marche. Une clé ou une pince restée fixée sur une pièce rotative de l'outil électrique peut engendrer des blessures. e) Ne vous penchez pas. Gardez les pieds bien ancrés au sol et conservez votre équilibre en permanence. Cela permet de mieux maîtriser l’outil électrique en cas de situations impré- vues.FR
f) Portez des vêtements appropriés. Ne portez aucuns vêtements amples, ni bijoux. Gardez vos cheveux, vos vêtements et vos gants loin des pièces mobiles. Les vêtements amples, les bijoux et les cheveux longs peuvent être happés par les pièces mobiles. g) Si vous disposez de dispositifs pour le raccor- dement d'un extracteur de poussière ou d'ins- tallations pour la récupération, assurez-vous qu'ils sont correctement raccordés et utilisés. L’utilisation de dispositifs récupérateurs de poussière peut réduire les risques liés aux poussières.
Ne pensez pas être familiarisé avec l'outil après l'avoir utilisé à de nombreuses reprises, au point de ne plus rester vigilant et d'en oublier les consignes de sécurité. Toute action imprudente peut engendrer de graves blessures en une frac- tion de seconde.
4) Utiliser et entretenir un outil électrique
a) Ne forcez pas sur l'outil. Utilisez le bon outil électrique, adapté pour le travail à réaliser. Un outil adapté fonctionne mieux, de façon plus sûre et à la cadence pour laquelle il a été conçu. b) N’utilisez pas l’outil électrique si l'interrupteur ne permet plus de le mettre en marche et de l'éteindre. Tout outil électrique qui ne peut plus être commandé par son interrupteur est dange- reux et il doit être réparé.
Débranchez la prise de courant et/ou retirez
retirez le bloc-batterie de l'outil électrique avant d’effectuer tout réglage, de changer un accessoire ou de ranger l'outil électrique. Ces mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil élec- trique. d) Rangez les outils électriques non utilisés hors de portée des enfants et ne laissez aucune personne ne connaissant pas ces outils ou ces consignes les faire fonctionner. Les outils élec- triques peuvent être dangereux entre des mains inexpérimentées. e) Veillez à bien entretenir vos outils électriques. Vérifiez que les pièces mobiles sont alignées correctement et qu'elles ne sont pas coin- cées. Vérifiez qu'aucune pièce n'est cassée et contrôlez l'absence de toute autre condition qui pourrait nuire au bon fonctionnement de l'outil. En cas de dommage, faites réparer l’outil électrique avant de le réutiliser. De nombreux accidents sont provoqués par des outils élec- triques mal entretenus.
Maintenez les organes de coupe affûtés et propres. Des organes de coupe bien entretenus et dont le tranchant est affûté sont moins sus- ceptibles de rester coincés et ils sont plus faciles à contrôler. g) Utilisez les outils électriques, les accessoires et les embouts d'outil conformément à ces instructions, en tenant compte des conditions de travail, ainsi que du travail à effectuer. L’utilisation d’un outil électrique à d'autres fins que celles pour lesquelles il a été prévu peut entraîner des situations dangereuses. h) Gardez les poignées et les surfaces de préhen- sion sèches, propres et sans trace d'huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil correctement en cas de situations inattendues.
5) Utiliser et entretenir des outils fonctionnant sur
batterie a) Veillez à n'effectuer la recharge qu'à l'aide du chargeur spécifié par le fabricant. Un chargeur adapté pour un type de bloc-batterie peut en- gendrer un risque d'incendie s'il est utilisé avec un bloc-batterie différent. b) N'utilisez les outils électriques qu'avec les blocs-batteries qui leur sont dédiés. L’utili- sation d’autres blocs-batteries peut créer un risque de blessures et d'incendie.
Lorsque le bloc-batterie n'est pas utilisé, éloignez-le des objets métalliques comme les trombones, les pièces de monnaie, les clés, les clous, les vis ou les autres petits objets qui pourraient créer un contact entre les deux bornes. La mise en court-circuit des bornes d'une batterie peut provoquer des brûlures ou un incendie.
Dans des conditions extrêmes, du liquide peut être éjecté de la batterie. Évitez tout contact. En cas de contact accidentel, rincez à l'eau. En cas de contact avec les yeux, consultez en plus un médecin. Le liquide sortant de la batterie peut provoquer des irritations ou des brûlures. e) N'utilisez pas un bloc-batterie ou un outil qui est endommagé ou qui a été modifié. Un bloc-batterie endommagé ou modifié peut avoir un comportement imprévisible qui peut entraî-24
ner un incendie, une explosion ou à un risque de blessure.
N'exposez ni le bloc-batterie ni l'outil au feu ou à des températures excessives. L'exposition au feu ou à des températures dépassant 130 °C peut provoquer une explosion. REMARQUE La température "130 °C" peut être remplacée par la température "265 °F".
Respectez toutes les instructions liées à la charge et ne rechargez pas le bloc-batterie ou l'outil en dehors de la plage de températures spécifiée dans les instructions. Une charge mal effectuée ou à des températures hors de la plage spécifiée peut endommager le bloc-batte- rie et augmenter le risque d'incendie.
a) Ne faites réviser/réparer votre outil électrique que par un réparateur qualifié qui n'utilise que des pièces détachées d'origine. Cela permet de garantir la sûreté de l’outil électrique.
Ne réparez jamais des blocs-batteries endom- magés. Les réparations sur les blocs-batteries ne doivent être effectuées que par le fabricant ou l'un de ses prestataires de services agréés.
- N'appuyez plus sur l'interrupteur Marche/Arrêt une fois que le pistolet à calfeutrer s'est éteint automatiquement. Cela pourrait endommager la batterie.
- Pour travailler avec le pistolet à calfeutrer sans fil, portez les équipements de protection personnelle recommandés par le fabricant du consommable utilisé. Vous pouvez trouver les informations à ce sujet dans la fiche de don- nées de sécurité dudit consommable.
- Veillez à toujours porter des lunettes de protec- tion et des gants adaptés pour les substances chimiques que vous utilisez. En fonction de la matière, d'autres mesures de précaution peuvent être nécessaires.
- Cet outil électrique ne doit servir qu'à distribuer les produits d'étanchéité et les produits adhé- sifs des cartouches standard. Il est formelle- ment interdit de l'utiliser pour d'autres types de substances ou d'autres systèmes d'emballage spécifiques.
- Si vous travaillez avec des substances volatiles ou dangereuses, veillez à ce que le poste de travail soit suffisamment aéré et à porter un appareil respiratoire quand c'est nécessaire.
- Veillez à utiliser la bonne taille de cartouches pour cet outil électrique. Veillez à ce que les cartouches soient bien ajustées dans le porte-cartouche et à ce que le porte-cartouche soit correctement fixé sur l'outil électrique. Vous ne devez commencer à appliquer le produit que si ces conditions sont bien remplies.
- Ne tentez jamais d'appliquer le produit si la cartouche est mal centrée ou bouchée.
- Quand vous utilisez l'outil électrique, ne le diri- gez jamais vers vous-même ou les autres.
- L'émission de vapeurs est possible si la batterie est endommagée ou mal utilisée. La batterie peut s'enflammer ou exploser. Veillez à ce que la zone de travail soit bien aérée et faites appel à un médecin si vous ressentez des effets in- désirables. Les vapeurs peuvent irriter les voies respiratoires.
- N'ouvrez pas le batterie. Un court-circuit est sinon possible.
- La batterie peut être endommagée par des objets pointus come des clous ou des tournevis ou si son enveloppe extérieure est soumise à une trop grande force. Un court-circuit est alors possible à l'intérieur de la batterie qui peut brû- ler, fumer, exploser ou monter en température.
2. INFORMATIONS SUR LA MACHINE
Utilisation prévue Le pistolet à calfeutrer est destiné à appliquer des produits d'étanchéité et des produits adhésifs de différentes viscosités sur des surfaces sèches, exemptes de poussière et de graisse ou à remplir des joints. Le pistolet à calfeutrer peut également être utilisé à l'extérieur dans des endroits protégés des éclaboussures d'eau.
CARACTÉRISTIQUES TECHNIQUES
Cette notice a été élaborée pour plusieurs kits / numéros d'articles différents. Consultez le numéro d'article correspon- dant à votre produit dans le tableau des caractéristiques qui suit pour connaître la composition et le contenu corrects de votre kit.FR
N° de modèle Batteries fournies Chargeurs fournis CG502DC
S_ CG502DC CD801AA CD802AA S2_ CG502DC 2 x CD801AA CD802AA S3_ CG502DC CD803AA CD802AA Informations sur la machine Tension 20V Taille de la cartouche 310mlVitesse d'avance 1-4mm/sForce d'extrusion 1,18kNNiveau de pression sonore L 61,8dB(A) Niveau de puissance sonore L 69,8dB(A), K=5dB(A)Vibration a <2,5m/s², K=1,5m/ s²Poids 1,4kg N° de modèle CD801AA Type de batterie Lithium-IonTension 20V Capacité 2.0 AhChargeur recommandé CD802AAPoids 0,3 kg N° de modèle CD802AA Entrée chargeur 220-240V, 50Hz 0,4ASortie chargeur 21V 2,5ADurée de charge batterie 2Ah 60 minutesDurée de charge batterie 4Ah 120 minutesBatteries recommandées CD801AA, CD803AAPoids 0,36 kg N° de modèle CD803AA Type de batterie Lithium-IonTension 20V Capacité 4.0 AhChargeur recommandé CD802AAPoids 0,65 kg N'utilisez que les batteries suivantes de la plate- forme Batterie VONROC VPOWER 20V. L'utilisation de toute autre batterie pourrait provoquer de graves blessures ou endommager l'outil. CD801AA 20V, 2Ah Lithium-Ion CD803AA 20V, 4Ah Lithium-Ion Le chargeur suivant peut être utilisé pour recharger ces batteries. CD802AA Chargeur rapide Les batteries de la plateforme Batterie VONROC VPOWER 20V sont interchangeables pour tous les outils de la plateforme Batterie VONROC VPOWER 20V. PRÉSENTATION Les numéros dans le texte font référence aux diagrammes de la page 2.
4. Voyants indiquant la vitesse d'avance
5. Bouton pour augmenter la vitesse d'avance (+)
6. Bouton pour diminuer la vitesse d'avance (-)
8. Interrupteur à gâchette
10. Bouton de libération de la batterie
11. Bouton pour les voyants de la batterie
14. Voyants du chargeur
15. Bouton pour rétracter le rack
16. Bouton de libération du porte-cartouche
Retirez la batterie avant toute intervention sur l'outil électrique. La batterie doit être rechargée avant la première utilisation. Insérer la batterie dans la machine (Fig. B-1) Veillez à ce que l'extérieur de la batterie soit propre et sec avant de la raccorder au chargeur ou à la machine.
1. Insérez la batterie (9) dans la base de la ma-
chine comme illustré par la Fig. B-1.26
2. Enfoncez la batterie jusqu'à ce qu'elle s'en-
clenche en place. Retirer la batterie de la machine (Fig. B-1)
1. Enfoncez la bouton de libération de la batterie
2. Tirez la batterie hors de la machine, comme
illustré par la Fig. B-1. Contrôler le niveau de charge de la batterie (Fig.B-2)
- Pour contrôler le niveau de charge de la batterie appuyez brièvement sur le bouton (11) sur la batterie.
- La batterie intègre 3 voyants qui indiquent le niveau de charge. Plus il y a de voyants allumés, plus le niveau de charge restant est élevé.
Si les voyants ne s'allument pas, cela indique que la batterie est vide et qu'elle doit être re- chargée immédiatement. Recharger la batterie à l'aide du chargeur (Fig. B-2)
1. Retirez la batterie (9) de la machine.
2. Retournez la batterie (9) et glissez-la dans le
chargeur (13), comme illustré par la Fig. B-2.
3. Enfoncez la batterie jusqu'à ce qu'elle soit entiè-
rement dans la fente.
4. Branchez la prise du chargeur dans une prise
de courant et patientez un moment. Les voyants sur le chargeur (14) s'allument et indiquent l'état du chargeur. Le chargeur intègre deux voyants (12) qui in- diquent le statut de la procédure de charge : État du VOYANT rouge État du VOYANT vert État du chargeur Éteint Éteint Pas d'alimentation électrique Éteint Allumé Mode Veille : - Batterie absente ou, - Batterie présente et la charge est terminée Allumé Éteint Batterie en cours de charge Insérer la cartouche
- Appuyez sur le bouton pour rétracter le rack (15) et ramenez le rack (3) vers l'arrière à l'aide de la poignée (7).
- Coupez l'avant de la cartouche pour l'ouvrir et vissez la cartouche sur l'embout d'application.
- Insérez la cartouche dans le porte-cartouche (1).
- Appuyez sur le bouton pour rétracter le rack (15) Glissez le rack déverrouillé (3) vers l'avant jusqu'à ce que le piston (2) touche la cartouche.
- Si nécessaire, recoupez l'embout d'application à la bonne taille pour qu'il convienne au mieux à votre besoin.
Régler la vitesse d'avance
- Vous pouvez régler la vitesse d'avance du rack (3) en appuyant sur les boutons (+) ou (-) (5/6) tout en appuyant simultanément sur l'interrup- teur à gâchette (8).
- Vous pouvez choisir entre quatre vitesses diffé- rentes, la vitesse choisie étant indiqués par les voyants (4). Notez que la quantité de matière distribuée dépend de deux facteurs : La taille de l'ouverture dans l'embout d'application et la vitesse d'avance choisie. Mettre l'outil en marche et l'éteindre
- Pour mettre le pistolet à calfeutrer en marche, appuyez sur l'interrupteur à gâchette (8). Le rack (3) se déplace alors vers l'avant.
- Pour éteindre le pistolet à calfeutrer, relâchez l'interrupteur à gâchette (8). Le rack (3) se déplace alors légèrement vers l'arrière pour passer en position d'attente et éviter les dégou- linures. Remplacer le porte-cartouche Pour retirer le porte-cartouche (1), glissez d'abord le bouton de libération du porte-cartouche (16) vers l'arrière, puis tournez le porte-cartouche de 90° dans le sens des aiguilles d'une montre. Tirez ensuite sur le porte-cartouche (1) pour le sortir. Pour finir, relâchez le bouton de libération du por- te-cartouche (16). Pour réinstaller le porte-cartouche (1), glissez le bouton de libération du porte-cartouche (16) vers l'arrière, insérez le porte-cartouche dans la ma- chine, puis tournez-le de 90° dans le sens inverse des aiguilles d'une montre. Relâchez le bouton de libération du porte-cartouche (16), pour finir.FR
- Respectez les consignes du fabricant du pro- duit à appliquer. Certaines matières ne peuvent être utilisées qu'à une certaine plage de tempé- ratures ou sur des surfaces spécifiques.
- Ouvrez et utilisez les cartouches conformément aux spécifications du fabricant.
- Ne coupez l'embout d'application que si le produit est parfaitement contenu dans le porte-cartouche.
- Réglez la vitesse d'avance de façon à garantir une application fluide et uniforme du produit en une seule passe.
- Veillez à ce que la surface sur laquelle le produit est appliqué est propre, sèche et exempte de graisse.
Maintenance et nettoyage Retirez la batterie de l'outil électrique avant toute intervention sur l'outil électrique (maintenance, changement d'outil, etc.). Le batterie doit également être retirée pour transporter et ranger l'outil. Un risque de blessure existe si l'interrupteur Marche/ Arrêt est enfoncé accidentellement.
- Afin de garantir le fonctionnement sûr et effi- cace, veillez à la propreté de l'outil électrique et des aérations.
- Nettoyez parfaitement les embouts, le porte-cartouche et le rack avec la presse après chaque utilisation, conformément aux spécifica- tion du fabricant du consommable. La batterie et la poignée peuvent être nettoyées avec un chiffon humide.
- Le pistolet à calfeutrer est sans entretien et il ne contient aucune pièce pouvant ou devant être remplacée ou entretenue. ENVIRONNEMENT Les appareils électriques et électroniques défectueux ou en fin de vie doivent être rapportés dans des sites de recyclage appropriés. Pour les pays de la Communauté Européenne uniquement Ne jetez pas les outils électriques avec les déchets ménagers. Conformément à la Directive européenne 2012/19/CE concernant les Déchets des Équipe- ments Électriques et Électroniques et à sa mise en application dans la législation nationale, les outils électriques inutilisables doivent être triés et éliminés de façon écologique. GARANTIE Les produits VONROC sont développés avec les normes de qualité les plus hautes et ils sont garantis pour être exempts de défaut de pièces et de main d'œuvre pour la durée stipulée par la loi et à compter de la date d'achat initiale. Si, au cours de cette période, le produit devait rencontrer une quelconque panne due à un défaut de pièce ou de main d'œuvre, contactez VONROC directement. Les conditions suivantes sont exclues de la garantie :
- Réparations ou modifications sur la machine, faites ou tentées par des réparateurs non agréés ;
- Utilisation abusive ou incorrecte ou mainte- nance incorrecte de l'outil ;
- Utilisation de pièces détachées non d'origine. Ce qui précède représente l'unique garantie, expli- cite ou implicite, proposée par la société. Il n'existe aucune autre garantie, explicite ou implicite, qui puisse dépasser le cadre de la présente garantie, y compris les garanties implicites de qualité mar- chande et d'adaptation à un usage particulier. En aucun cas, VONROC ne saurait être tenu respon- sable pour les dommages accidentels ou consécu- tifs. Les recours des revendeurs sont limités à la réparation ou au remplacement des équipements ou des pièces non conformes. Le produit et la notice d'utilisation sont sujets à modifications. Les caractéristiques peuvent être modifiées sans notification préalable.28
