5040 - Haut-parleur Q Acoustics - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 5040 Q Acoustics au format PDF.
| Type de produit | Enceinte colonne passive |
| Haut-parleurs grave | 2 x 125 mm (5.0 pouces) |
| Réponse en fréquence | 39 Hz - 30 kHz (-6 dB) |
| Impédance nominale | 6 Ω |
| Impédance minimale | 3,0 Ω |
| Sensibilité | 91,5 dB/W/m (2,83 V à 1 kHz) |
| Puissance amplificateur recommandée | 25 - 150 W |
| Dimensions (H x L x P) | 967 x 361 x 293 mm (avec pointes et stabilisateur) |
| Poids | 18,0 kg (39,7 lbs) |
| Connecteurs | 2 paires de bornes à vis |
| Accessoires inclus | 4 pointes, 4 embouts, 4 vis M5, 2 stabilisateurs arrière, 1 bouchon en mousse, manuel |
| Garantie | 4 ans (extensible à 5 ans sur enregistrement en ligne) |
| Entretien et nettoyage | Chiffon légèrement humide, pas de produits abrasifs ou solvants |
| Sécurité | Ne pas exposer à l'humidité, ne pas démonter, distance minimale mur arrière 0,2 m |
| Pièces détachées et réparabilité | Confiez toute réparation à un technicien qualifié. Utilisez l'emballage d'origine pour le transport. |
| Informations générales | Marque : Q Acoustics, Modèle : 5040, Catégorie : Haut-parleur |
FOIRE AUX QUESTIONS - 5040 Q Acoustics
Questions des utilisateurs sur 5040 Q Acoustics
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice 5040 - Q Acoustics et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 5040 de la marque Q Acoustics.
MODE D'EMPLOI 5040 Q Acoustics
(10,4 × 6,3 × 10,4 Zoll)
(11,2 × 7,1 × 11,5 Zoll)
(38,1 × 14,2 × 11,5 Zoll)
(6,5 × 16,9 × 9,6 Zoll)
8.5 kg (18.7 lbs)
Índice
26,9 × 9,8 × 11,4 pulg.
6,5 × 2,8 × 3,9 pulg.
4,7 × 4,0 × 9,1 pulg.
Especificaciones
Producto 5010 5020
Unidad de graves: 2 x 110 mm (4,5 pulg.) 1 x 125 mm (5,0 pulg.)
(10,4 × 6,3 × 10,4 pulg.)
284 x 180 x 293 mm
(11,2×7,1×11,5pulg.)
Peso (por altavoz):
5,6 kg (12,3 libras)
7,0 kg (15,4 libras)
Producto 5040 5090
(6,5 × 16,9 × 9,6 pulg.)
Mises en garde et avis de sécurité importants....40
Introduction 41
Contenu de l'emballage....42
Préparation....43
Positionnement....44
Connexions 45
Rodage....46
Entretien après utilisation....46
Garantie....46
Accessoires....47
Caractéristiques techniques ....48
Mises en garde et avis de sécurité importants
1. Mises en garde et avis de sécurité
Avant de connecter les enceintes, assurez-vous que tous les caissons du système audio sont coupés du secteur.
Lorsque vous allumez le système audio ou changez les sources d'entrée, réglez le bouton de volume principal à un bas niveau. Augmentez progressivement le volume.
Ne faites JAMAIS fonctionner le système audio au niveau maximal du volume sonore. La position du bouton de volume est trompeuse et ne reflète pas la puissance de votre système. L'utilisation de réglages de volume élevé peut provoquer des lésions auditives.
1.1. Mode d'emploi
Veuillez lire et vous familiariser avec ces instructions avant d'utiliser les enceintes. En cas d'endommagement résultant du non-respect de ces instructions, la garantie ne sera pas valide. Veuillez conserver ces instructions dans un endroit sûr.
2. Déballage des enceintes
Déballez entièrement les enceintes. Sortez les enceintes des cartons en soutenant les caissons. Ne vous servez pas des sacs de protection pour les soulever. Les enceintes Concept 5040 sont lourdes – faites-vous aider pour les soulever.
Lorsque vous déplacez les enceintes, ne les tirez pas au sol pour éviter de les endommager. Soulevez chaque enceinte avant de la déplacer.
Vérifiez soigneusement les enceintes. Si un élément est endommagé ou manquant, indiquez-le au détaillant dès que possible.
Conservez l'emballage en vue d'un éventuel futur transport. Si vous jetez l'emballage, veuillez observer toutes les réglementations relatives au recyclage qui sont en vigueur dans votre région.
3. Installation
- Utilisez uniquement les accessoires fournis avec le produit.
- Si vous faites fonctionner les enceintes sans leur grille de protection, veillez à protéger les haut-parleurs contre d'éventuels dommages.
- NE DÉMONTEZ pas l'enceinte. Cela rendrait la garantie nulle et non avenue.
- Ne connectez pas les bornes de vos enceintes à une prise secteur.
- N'exposez pas vos enceintes à des températures excessivement basses, élevées, à l'humidité ou à la lumière du soleil.
- Ce produit peut être utilisé dans les climats tropicaux et/ou tempérés.
3.1. Humidité
- Pour réduire le risque d'incendie ou de décharge électrique, cet appareil ne doit pas être exposé à la pluie, à l'humidité, à des chutes de gouttes ou à des éclaboussures.
• N'utilisez pas ce produit à proximité d'eau.
3.2. Entretien
Confiez toute réparation à un technicien d'intervention qualifié. Des réparations sont nécessaires si le produit a été endommagé d'une façon ou d'une autre, par exemple si un liquide a été renversé sur le produit ou si des objets sont tombés dessus, si le produit a été exposé à la pluie ou à l'humidité, ou bien s'il ne fonctionne pas normalement ou s'il est tombé.
4. Symboles utilisés sur ce produit
Symbole d'avertissement de danger
Le « point d'exclamation » attire l'attention sur les caractéristiques pour lesquelles vous devez lire attentivement ce manuel afin d'éviter tout problème de fonctionnement et de maintenance.
Pictogramme des équipements électriques et électroniques jetables Ce pictogramme indique qu'au moment de jeter l'appareil, celui-ci doit être séparé des autres déchets ménagers et déposé dans une déchetterie dédiée à la récupération et au recyclage des composants électriques et électroniques.
Veillez à connaître la réglementation locale concernant la collecte séparée des produits électriques et électroniques.
Introduction
Merci d'avoir acheté des enceintes Q Acoustics 5000.
Ce manuel est destiné à vous guider tout au long du montage et de l'installation des produits de la série 5000. Il vous aidera à réaliser le montage sans problème et à obtenir une performance optimale du produit. La série 5000 est une gamme d'enceintes conçues pour satisfaire les attentes les plus élevées des audiophiles de 2 canaux dédiés et cinéphiles avertis.
Le manuel couvre :
5010 : enceinte bibliothèque compacte équipée d'un haut-parleur de basses de 110 mm (4,5 pouces).
5020 : enceinte d'étagère avec un haut-parleur de basses de 125 mm (5 pouces).
5040 : colonne avec deux haut-parleurs de basses de 125 mm (5 pouces).
5090 : colonne avec deux haut-parleurs de basses de 110 mm (4,5 pouces).
Veuillez lire attentivement les instructions, les mises en garde et avis de sécurité importants avant d'installer et d'utiliser le produit, afin que son fonctionnement soit sûr et satisfaisant.
Nous espérons que vous apprécierez l'expérience que vous propose Q Acoustics.

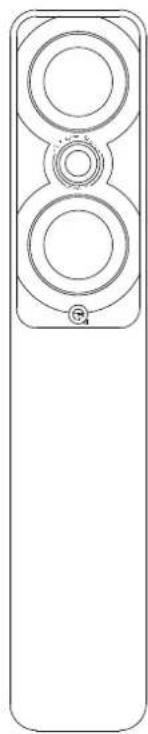

Contenu de l'emballage
2×5010/5020
1 manuel du propriétaire
2 bouchons en mousse
5090
1 manuel du propriétaire
2 bouchons en mousse
50405010 / 5020
1 manuel du
propriétaire
1 bouchon en
mousse
4 pointes
4 embouts de pointe
4 vis M5
2 stabilisateurs arrière
Préparation
Sortez les enceintes des cartons en soutenant les caissons. Ne touchez pas les haut-parleurs et n'utilisez pas les sacs de protection pour les soulever. Les enceintes 5040 sont lourdes - faites-vous aider pour les soulever.
Installation des enceintes

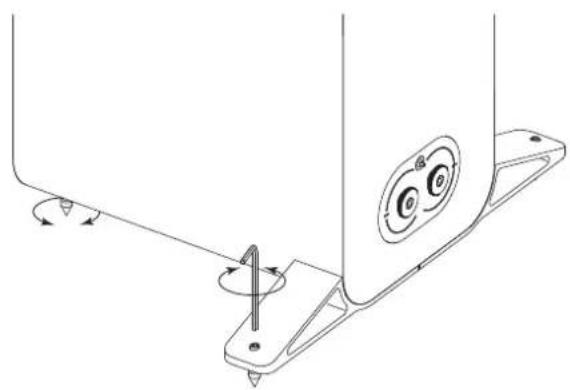

Les enceintes 5040 sont prévues pour être uniquement montées au sol. Nous vous recommandons de fixer la base du support pendant le déballage comme illustré sur le schéma ci-dessus, pour éviter d'endommager les enceintes. Vous pouvez toutefois l'attacher après avoir déballé les enceintes, mais vous devez protéger celles-ci des dommages éventuels en les plaçant sur un tissu doux ou similaire. Vous devez également veiller à ne pas endommager les haut-parleurs.
Les pointes sont très pointues. Faites attention! Ne placez jamais une enceinte équipée de pointes à un endroit qu'elles peuvent abîmer! Déplacez toujours les enceintes en les soulevant. Ne les traînez jamais!
Enfoncez les pointes dans des boulons de verrouillage à moitié dans la base et remettez l'enceinte dans le bon sens. (Si l'enceinte repose sur un parquet ou un sol en carrelage, enfoncez un embout de protection sur chaque pointe avant de la remettre droile). Lorsque l'enceinte est dans le bon sens, insérez la clé Allen dans chacune des pointes à l'arrière en commençant par le haut et ajustez-les jusqu'à ce que l'enceinte soit à l'horizontale et stable.
Dans l'idéal, les enceintes 5010 et 5020 sont montées sur les supports au sol Q Acoustics et peuvent également être montés sur le support mural Q Acoustics. Les enceintes sur pied doivent être considérées comme des enceintes de plancher, à l'exception que l'enceinte peut être placée légèrement en retrait du mur à l'arrière.
5040
Les enceintes 5040 doivent être placées en retrait, c'est-à-dire à au moins 0,2 m d'un mur à l'arrière, à 0,5 m des murs latéraux et entre 2,0 m et 4,0 m de distance. Elles doivent être à équidistance de l'auditeur assis. Le fait de tourner les enceintes vers l'intérieur donne plus de précision à l'image stéréo, mais aux dépens de la largeur de l'étage sonore.
5090
L'enceinte Concept 90 doit être placée en retrait, c'est-à-dire à au moins 0,2 m d'un mur à l'arrière, et au centre par rapport à un écran de télévision.
Bouchons en mousse
Les enceintes de la série 5000 sont portées vers l'arrière et conçues pour mieux fonctionner lorsqu'il y a un dégagement d'au moins 0,2 m derrière elles. Dans l'ensemble, plus les enceintes sont proches du mur arrière, plus les fréquences graves seront renforcées jusqu'à ce qu'elles submergent le son dans son ensemble. Dans ce cas, la fermeture de l'évent arrière par un bouchon en mousse aura tendance à réduire les graves, ce qui est utile lorsque l'aménagement intérieur de la pièce nécessite de positionner les enceintes plus près d'un mur arrière, comme lorsqu'elles sont fixées au mur.
Assurez-vous que les protections sont bien ajustées dans l'évent sans les insérer trop profondément. Le niveau des basses s'en trouvera réduit, mais la définition et l'extension des basses seront augmentées. L'emplacement optimal des enceintes sera uniquement déterminé en expérimentant et en apportant de petits ajustements lors des premières séances d'écoute.
Le positionnement des enceintes dans une salle n'est pas une science exacte. Même les experts devront expérimenter.
Essayez d'obtenir le meilleur équilibre possible entre la quantité de tons graves et la qualité, et entre la qualité vocale et l'intelligibilité.
Connexions
Avant de connecter les enceintes, assurez-vous que tous les caissons du système audio sont coupés du secteur. Lorsque vous allumez votre système audio ou changez les sources d'entrée, réglez le bouton de volume principal à un bas niveau. Augmentez progressivement le volume.
Bornes et connecteurs
Les modèles 5010, 5020 et 5040 sont équipés de deux répartiteurs terminaux standard.
Les câbles spéciaux pour enceintes vous offriront une meilleure qualité de reproduction du son que les câbles universels. Utilisez des câbles à forte teneur de cuivre pour les canaux avant et centraux. Les câbles minces réduisent les basses et restreignent la gamme dynamique. Les canaux d'ambiance (à l'arrière) sont moins déterminants.
Un conducteur de câble d'enceinte se distingue par une raie ou une ligne de couleur. Par convention, il est connecté aux bornes positives. Dans l'idéal, les câbles reliant l'amplificateur aux enceintes avant doivent être de la même longueur. Ne joignez jamais des câbles, utilisez des longueurs de câble complètes.
Préparation des câbles
Séparez les fils du câble sur une longueur d'environ 40 mm. Dénudez le fil sur une longueur de 10 mm et torsadez les parties dénudées de manière à réunir les brins libres. Coupez les extrémités du câble en laissant 7 mm de câble cénudé.

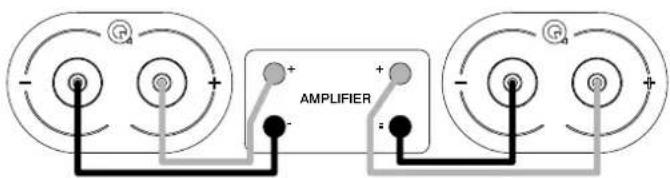

Connexion d'une borne
Dévissez la borne en tournant dans le sens antihoraire de manière à découvrir l'orifice de montage situé à la base de la tige de la borne. Insérez la partie dénudée du câble dans cet orifice. Resserrez complètement la borne à la main. Vérifiez qu'il n'y a pas de fils dénudés susceptibles de toucher des bornes adjacentes. Dans l'Union européenne, l'utilisation de fiches d'enceintes de 4 mm est contraire aux réglementations relatives à la sécurité.
Connectez la borne ROUGE (+) de l'enceinte DROITE à la borne ROUGE, positive (+), sur le canal DROIT de l'amplificateur. Connecter la borne NOIRE (+) de l'enceinte à la borne NOIRE, négative (+), correspondante de l'amplificateur. Répétez cette procédure pour le canal GAUCHE.
À l'instar de nombreux types de systèmes mécaniques complexes, les enceintes Concept ne fourniront pas leurs performances optimales tant qu'elles n'ont pas été utilisées pendant une certaine période de rodage. La performance adéquate d'une enceinte dépend en partie de la compliance des matériaux de suspension utilisés pendant la fabrication et ceux-ci n'atteindront leur état stable à long terme que lorsqu'ils fonctionnent à la température et au module d'élasticité spécifiés pendant la phase conceptuelle. Il peut falloir plusieurs jours pour qu'une enceinte qui a été entreposée dans un entrepôt froid atteigne finalement la température ambiante, c'est pourquoi nous recommandons au moins 24 heures d'utilisation normale pour que les haut-parleurs soient suffisamment rodés et qu'ils fonctionnent ainsi comme prévu par le concepteur.
Entretien après utilisation
Entretien des caissons
Nettoyez les caissons uniquement avec un chiffon légèrement humide. N'utilisez pas de produits de nettoyage à base de solvants. N'utilisez jamais de produits abrasifs, quels qu'ils soient.
En général, la surface du caisson ne doit être que légèrement époussetée. En cas d'utilisation d'un aérosol ou d'un autre produit de nettoyage, appliquez au préalable le produit sur le chiffon et non pas directement sur le produit. Testez au préalable sur une petite zone, car certains produits de nettoyage peuvent endommager la finition. Évitez d'utiliser les produits abrasifs ou qui contiennent des agents acides ou alcalins. N'employez pas de produits de nettoyage sur les haut-parleurs et évitez de les toucher, car vous risquez de les endommager.
Grilles
Les grilles doivent être nettoyées uniquement à l'aide d'une brosse douce, si nécessaire.
Si vous utilisez les enceintes sans les grilles, n'oubliez pas de les remettre en place si vous avez des animaux domestiques ou des enfants.
Haut-parleurs
Ne touchez pas aux haut-parleurs étant donné qu'ils s'abîment facilement lorsqu'ils sont exposés.
Garantie
Les enceintes passives Q Acoustics sont garanties contre tout vice de matériau et de fabrication pendant une période de 4 ans à compter de la date d'achat. Pendant la période de garantie, Q Acoustics réparer ou remplacera à sa discrétion tout produit s'il s'avère être défectueux après inspection par la société ou son distributeur ou agent agréé.
La mauvaise utilisation et l'usure normale ne sont pas couvertes par la garantie.
Les produits à réparer doivent être retournés au revendeur, en premier lieu. Si cela est impossible, veuillez contacter Q Acoustics ou son distributeur agréé dans votre région afin de connaître la procédure à suivre pour mettre en jeu la garantie. Si possible, l'emballage d'origine doit être utilisé pour renvoyer le produit, car les dommages subis pendant le transport jusqu'au centre de réparation ne sont pas couverts par la garantie. La garantie n'affecte en aucune façon vos droits légaux.
La garantie peut être prolongée à 5 ans en enregistrant le produit sur le site qacoustics.co.uk/register.
Pour tout renseignement complémentaire, contactez : support@qacoustics.co.uk
Q Acoustics
Pour tout complément d'information à ce guide, toutes questions et/ou demandes d'assistance, veuillez consulter notre portail de base de connaissances en ligne à l'adresse suivante : www.qacoustics.co.uk/FAQs
Accessoires
Q 3000FSi Supports d'enceinte (paire)
Noir et blanc
Adapté aux enceintes 5010 / 5020
Adapté aux enceintes 5010
Adapté aux enceintes 5020 / 5090
Caractéristiques techniques
Produit 5010 5020
Basse : 1 x 110 mm (4,5 pouces) 1 x 125 mm (5,0 pouces)
Réponse en fréquence (-6 dB) : 56 Hz - 30 kHz 53 Hz - 30 kHz
Impédance nominale : 6 Ω 6 Ω
Impédance minimale : 3,3 Ω 3,3 Ω
Sensibilité (2,83 V à 1 kHz) : 86,3 dB/W/m 87,8 dB/W/m
Puissance conseillée de l'amplificateur : 15 - 90 W 25 - 100 W
Fréquence de transition :
Volume utile :
Dimensions (par enceinte) H x L x P :
Poids (par enceinte) :
2.5 kHz
5.0 L 6.8 L
264 x 160 x 263 mm
(10,4 × 6,3 × 10,4 pouces)
5.6 kg (12.3 lbs)
2.5 kHz
284 x 180 x 293 mm
(11,2×7,1×11,5 pouces)
7.0 kg (15.4 lbs)
Produit 5040 5090
Basse : 2 x 125 mm (5,0 pouces) 2 x 110 mm (4,5 pouces)
Réponse en fréquence (-6 dB) : 39 Hz - 30 kHz 57 Hz - 30 kHz
Impédance nominale : 6 Ω 6 Ω
Impédance minimale : 3,0 Ω 3,2 Ω
Sensibilité (2,83 V à 1 kHz) : 91,5 dB/W/m 90,5 dB/W/m
Puissance conseillée de l'amplificateur : 25 - 150 W 25 - 150 W
Fréquence de transition :
Volume utile :
Dimensions (par enceinte) H x L x P :
Poids (par enceinte) :
2.5 kHz
27.0 L
967 x 361 x 293 mm
(38,1 x 14,2 x 11,5 pouces)
avec les pointes et le stabilisateur
18,0 kg (39.7 lbs)
2,1 kHz
7,8 L
164 x 430 x 243 mm
(6.5 × 16.9 × 9.6 pouces)
8,5 kg (18,7 lbs)
Sommario
Enfoncez les pointes dans des boulons de verrouillage à moitié dans la base et remettez l'enceinte dans le bon sens. (Si l'enceinte repose sur un parquet ou un sol en carrelage, enfoncez un embout de protection sur chaque pointe avant de la remettre droite). Lorsque l'enceinte est dans le bon sens, insérez la clé Allen dans chacune des pointes à l'arrière en commençant par le haut et ajustez-les jusqu'à ce que l'enceinte soit à l'horizontale et stable.
(10,4 × 6,3 × 10,4 pollici)
5,6 kg (12,3 libbre)
2.5 kHz
284 x 180 x 293 mm
(11,2×7,1×11,5 pollici)
7,0 kg (15,4 libbre)
Prodotto 5040 5090
(10,4 × 6,3 × 10,4 tum)
5.6 kg (12.3 lbs)
2.5 kHz
284 x 180 x 293 mm
(11,2×7,1×11,5 tum)
7.0 kg (15.4 lbs)
Produkt 5040 5090
Basenhet: 2 x 125 mm (5,0 tum) 2 x 110 mm (4.5 tum)
Diskantenhet: 1 x 25 mm (1,0 tum) 1 x 25 mm (1,0 tum)
26,9 × 9,8 × 11,4 cala
4,7 × 4,0 × 9,1 cala
Dane techniczne
Produkt 5010 5020
6,5 × 2,8 × 3,9 дюйма
(6,5 × 16,9 × 9,6 дюйма)
8,5 кг (18,7 фунта)
目录
重要安全信息和警告.... 124
简介....125
包装内容.... 126
准备.... 127
定位.... 128
连接....129
磨合期....130
售后保养.... 130
保修....130
配件....131
规格....132
