Tipo di prodotto	Diffusore a colonna passivo
Woofer	2 x 125 mm (5.0 pollici)
Risposta in frequenza	39 Hz - 30 kHz (-6 dB)
Impedenza nominale	6 Ω
Impedenza minima	3,0 Ω
Sensibilità	91,5 dB/W/m (2,83 V a 1 kHz)
Potenza amplificatore consigliata	25 - 150 W
Dimensioni (A x L x P)	967 x 361 x 293 mm (con punte e stabilizzatore)
Peso	18,0 kg (39,7 lbs)
Connettori	2 paia di morsetti a vite
Accessori inclusi	4 punte, 4 puntali, 4 viti M5, 2 stabilizzatori posteriori, 1 tappo in schiuma, manuale
Garanzia	4 anni (estensibile a 5 anni con registrazione online)
Manutenzione e pulizia	Panno leggermente umido, nessun prodotto abrasivo o solvente
Sicurezza	Non esporre all'umidità, non smontare, distanza minima dal muro posteriore 0,2 m
Pezzi di ricambio e riparabilità	Affidare la riparazione a un tecnico qualificato. Utilizzare l'imballaggio originale per il trasporto.
Informazioni generali	Marca: Q Acoustics, Modello: 5040, Categoria: Diffusore

Domande frequenti - 5040 Q Acoustics

Come disimballare e installare i diffusori 5040?

Estrarre i diffusori dagli scatoloni sostenendo i cabinet. Non toccare gli altoparlanti e non utilizzare i sacchi protettivi per sollevarli. Fissare la base del supporto durante il disimballaggio. Inserire le punte nei bulloni di bloccaggio e regolare con la chiave a brugola per stabilizzare. Non trascinarli mai a terra.

Quale distanza minima dai muri per un posizionamento ottimale?

Posizionare i diffusori ad almeno 0,2 m dal muro posteriore, 0,5 m dai muri laterali e tra 2,0 m e 4,0 m di distanza tra loro. Ruotarli leggermente verso l'interno per migliorare l'immagine stereo.

Come utilizzare i tappi in schiuma per regolare i bassi?

Se i diffusori sono troppo vicini al muro (meno di 0,2 m), inserire il tappo in schiuma nello sfiato posteriore. Ciò riduce i bassi e migliora la definizione. Non spingerlo troppo in profondità.

Come collegare i cavi ai morsetti?

Spelare il filo per 10 mm, attorcigliare i trefoli. Svitare il morsetto, inserire il filo spelato e serrare a mano. Collegare il morsetto ROSSO (+) del diffusore destro al morsetto rosso dell'amplificatore, e il NERO (-) al nero. Ripetere per il canale sinistro.

Qual è la potenza dell'amplificatore consigliata?

La potenza dell'amplificatore consigliata è di 25 a 150 W. Utilizzare cavi in rame di buona qualità per ottimizzare le prestazioni.

Posso utilizzare cavi per diffusori da 4 mm nell'UE?

No, nell'Unione Europea, l'uso di spine per diffusori da 4 mm è contrario alle normative di sicurezza. Utilizzare cavi spelati o spine conformi.

Come mantenere i cabinet e le griglie?

Pulire i cabinet con un panno leggermente umido, senza prodotti abrasivi. Per le griglie, utilizzare una spazzola morbida. Evitare di toccare gli altoparlanti.

Qual è la durata della garanzia e come estenderla?

La garanzia è di 4 anni dalla data di acquisto. Puoi estenderla a 5 anni registrando il prodotto sul sito www.qacoustics.co.uk/register.

Cosa fare se un pezzo è danneggiato o mancante?

Controllare attentamente i diffusori dopo il disimballaggio. Se un elemento è danneggiato o mancante, contattare immediatamente il rivenditore. Conservare l'imballaggio per il trasporto.

Quanto tempo di rodaggio è necessario?

I diffusori necessitano di un periodo di rodaggio per prestazioni ottimali. Si consigliano almeno 24 ore di utilizzo normale affinché le sospensioni raggiungano lo stato stabile.

MANUALE UTENTE 5040 Q Acoustics

Informazioni e avvertenze importanti per la sicurezza....52

Introduzione....53

Contenuto della confezione 54

Preparazione 55

Posizionamento....56

Collegamenti 57

Rodaggio....58

Manutenzione post-vendita....58

Garanzia....58

Accessori....59

Specifiche....60

Informazioni e avvertenze importanti per la sicurezza

1. Informazioni e avvertenze di sicurezza

Prima di effettuare qualsiasi collegamento agli altoparlanti, assicurarsi che tutte le unità attive dell'impianto siano scollegate dalla rete elettrica.

Quando si accende l'impianto audio o si cambia sorgente di riproduzione del suono, impostare il controllo principale del volume a un livello basso. Alzare il volume gradualmente.

MAI azionare l'impianto audio a tutto volume. La posizione del controllo del volume è ingannevole e non indica l'effettivo livello di potenza dell'impianto. Utilizzare il volume a un livello molto elevato può danneggiare l'udito.

1.1. Istruzioni

Leggere e comprendere le presenti istruzioni prima di utilizzare gli altoparlanti. In caso di danni causati dal mancato adempimento alle istruzioni, la garanzia non sarà valida. Conservare le istruzioni in un luogo sicuro.

2. Disimballaggio degli altoparlanti

Disimballare completamente gli altoparlanti. Sollevare gli altoparlanti dagli scatolini afferrandone le casse. Non utilizzare i sacchetti protettivi per il sollevamento. I 5040 sono pesanti, quindi è opportuno chiedere aiuto per sollevarli.

Nel maneggiare gli altoparlanti, non trascinarli sul pavimento poiché questo potrebbe causare danni: sollevarli prima di spostarli.

Controllare attentamente gli altoparlanti. Se un articolo risulta danneggiato o mancante, riferirlo al proprio rivenditore il prima possibile.

Conservare l'imballaggio per il trasporto futuro. Qualora si elimini l'imballaggio, si prega di farlo nel rispetto delle norme per il riciclo dei materiali vigenti nel proprio paese.

3. Installazione

- Utilizzare esclusivamente gli accessori forniti in dotazione con il prodotto.

• Se si mettono in funzione gli altoparlanti senza le schermature, fare attenzione a proteggere le unità drive da eventuali danni.
• NON smontare l'altoparlante. Diversamente, la garanzia verrà invalidata.
• Non collegare i morsetti dell'altoparlante all'alimentazione.
  • Non esporre gli altoparlanti ad eccessivo freddo, calore, umidità o luce del sole
  • L'uso dell'impianto è indicato per climi tropicali e/o temperati.

3.1. Umidità

• Al fine di ridurre il rischio di incendio o scosse elettriche, questo dispositivo non deve essere esposto a pioggia, umidità, gocce e spruzzi d'acqua.
  • Non utilizzare questo dispositivo vicino all'acqua.

3,2. Manutenzione

Per la manutenzione, richiedere l'assistenza di personale qualificato. La manutenzione è necessaria nel caso in cui il dispositivo venga in qualsiasi modo danneggiato, ad esempio quando vengono versati liquidi sullo stesso, vi sono caduti oggetti all'interno, l'apparecchiatura è stata esposta alla pioggia o all'umidità, la stessa non funziona in modo normale o è caduta.

4. Simboli utilizzati sul prodotto

Simbolo di pericolo

Il punto esclamativo richiama l'attenzione su elementi per i quali occorre leggere attentamente questo manuale al fine di evitare problemi di funzionamento e manutenzione.

Simbolo relativo ai rifiuti di apparecchiature elettriche ed elettroniche Questo simbolo indica che quando è necessario smaltire l'apparecchiatura, questa deve essere separata da altri rifiuti domestici e consegnata ad apposite strutture di raccolta per il recupero o il riciclaggio di apparecchiature elettriche ed elettroniche.

Assicurarsi di essere a conoscenza delle norme locali relative alla raccolta differenziata di prodotti elettrici ed elettronici.

Introduzione

Grazie per aver acquistato gli altoparlanti Q Acoustics Concept.

Il presente manuale ha lo scopo di guidare l'utilizzatore nell'installazione e configurazione della serie Concept. Consentirà di ottenere un'installazione senza problemi e prestazioni ottimali dal prodotto. La serie Concept è una gamma di altoparlanti progettati per soddisfare le più elevate aspettative degli amanti degli altoparlanti a due canali e degli appassionati di cinema.

Il manuale tratta quanto segue:

5010: Altoparlante da scaffale compatto con un bass driver da 110 mm (4,5 pollici).

5020 Altoparlante da scaffale con un bass driver da 125 mm (5,0 pollici).

5040 Altoparlante da pavimento con due bass driver da 125 mm (5,0 pollici).

5090 Altoparlante centrale con un bass driver da 110 mm (4,5 pollici).

Si prega di leggere con attenzione le istruzioni, le informazioni e avvertenze importanti per la sicurezza prima di installare e utilizzare il prodotto, in modo da garantirne il funzionamento soddisfacente e in sicurezza.

Ci auguriamo che godiate al massimo dell'esperienza Q Acoustics.

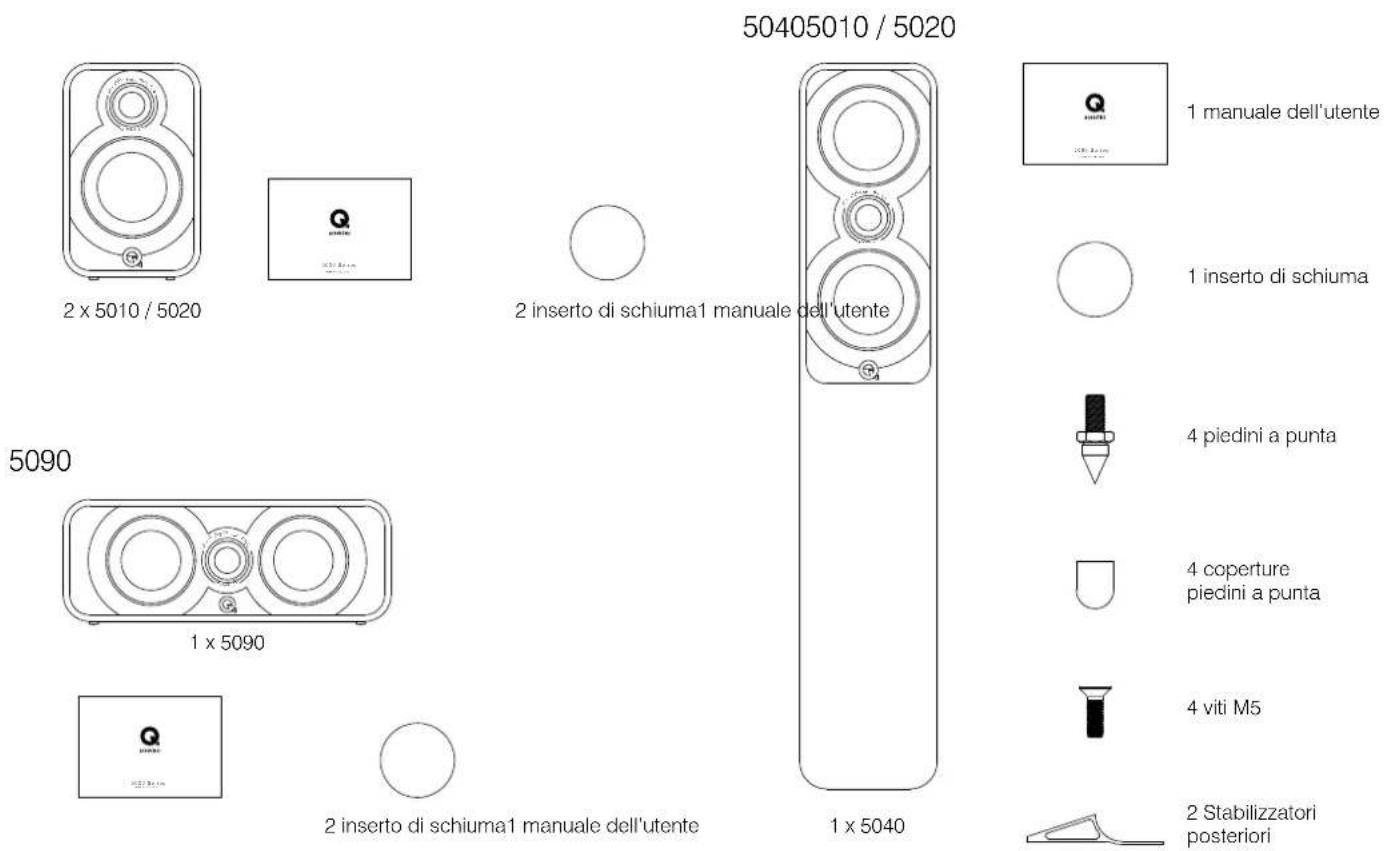

Contenuto della confezione

50405010 / 5020 2 x 5010 / 5020 2 inserto di schiuma1 manuale dell'utente 1 manuale dell'utente 1 inserto di schiuma 4 piedini a punta 4 coperture piedini a punta 4 viti M5 2 Stabilizzatori posteriori 2 inserto di schiuma1 manuale dell'utente 1 x 5040

Preparazione

Sollevare gli altoparlanti dai cartoni afferrandone le casse. Non toccare i driver né usare le buste protettive per sfilarli. Gli altoparlanti 5040 sono pesanti: chiedere assistenza per sollevarli se necessario,

5040 Installazione degli altoparlanti

Gli altoparlanti 5040 posso solo essere montati a pavimento. Si consiglia di fissare la base di supporto durante il processo di disimballaggio come nel diagramma sopra, per evitare danni all'altoparlante. Tuttavia, è possibile collegarlo dopo che l'altoparlante è stato disimballato, ma è necessario proteggere l'altoparlante da eventuali danni posizionandolo su un panno morbido o simile. È inoltre necessario prestare attenzione per evitare di danneggiare le unità di trasmissione.

Le punte coniche sono affiliate. Prestare attenzione! Mai mettere un altoparlante dotato di punte coniche dove può causare danni! Spostare sempre gli altoparlanti sollevandoli - mai trascinarli!

Gli altoparlanti 5010 / 5020 sono idealmente montati su supporti Q Acoustics e possono anche essere montati a parete mediante la staffa a parete Q Acoustics. Gli altoparlanti montati su piedistallo dovrebbero essere trattati come altoparlanti da pavimento, salvo che l'altoparlante può essere posizionato un po' più vicino alla parete posteriore.

5040

Gli altoparlanti 5040 devono essere posizionati ad almeno 0,2 m da una parete posteriore, 0,5 m dalle pareti laterali e posizionati a 2,0 - 4,0 m di distanza ed equidistanti dall'ascoltatore seduto. Rivolgendo gli altoparlanti leggermente verso l'interno si otterrà un'immagine stereo più nitida, tuttavia con un campo sonoro più ristretto.

5090

Gli altoparlanti 5090 devono essere posizionati ad almeno 0,2 m da una parete posteriore e in posizione centrale rispetto ad uno schermo televisivo.

Inserti di schiuma

Gli altoparlanti della serie Concept sono dotati di attacchi posteriori e progettati per funzionare al meglio se gli si lascia dello spazio posteriormente, almeno 0,2 m. In generale, più gli altoparlanti sono vicini alla parete posteriore, più le frequenze dei bassi saranno rafforzate fino a prevalere sul suono generale. In questa circostanza chiudendo l'attacco posteriore con l'inserto di schiuma si contribuirà a diminuire i bassi e ciò è utile quando a livello domestico l'altoparlante deve essere utilizzato vicino a una parete posteriore, come quando montato a muro.

Assicurarsi che i tappi siano inseriti saldamente nel reflex senza inserirli troppo in profondità. Il livello di bassi sarà ridotto, ma l'estensione e la definizione dei bassi sarà aumentata. Sarà possibile trovare la posizione ottimale degli altoparlanti solo con vari tentativi e apportando piccole modifiche durante le prime sessioni di ascolto.

Il posizionamento degli altoparlanti all'interno di una stanza non è una scienza esatta. Persino gli esperti necessitano di fare diversi tentativi.

Cercare di ottenere il miglior equilibrio tra quantità e qualità dei bassi e tra qualità e intelligibilità della voce.

Collegamenti

Prima di effettuare qualsiasi collegamento agli altoparlanti, assicurarsi che tutte le parti attive dell'impianto siano scollegate dalla rete elettrica. Quando si accende l'impianto audio o si cambia sorgente di riproduzione del suono, impostare il controllo principale del volume a un livello basso. Alzare il volume gradualmente.

Morsetti e connettori

I modelli 5010, 5020, 5040 e 5090 hanno in dotazione due crossover a morsetti.

Cavi per altoparlanti

I cavi specifici per altoparlanti offrono una qualità di riproduzione più elevata rispetto ai cavi per usi generici, quali i fili per campanello o per teleferiche. Impiegare cavi ad elevato contenuto di rame per i canali anteriore e centrale. I cavi sottili riducono i toni bassi e limitano la gamma dinamica. I canali surround (posteriori) sono meno critici.

Il cavo per altoparlanti è dotato di una banda o un indicatore lungo uno dei nuclei. Convenzionalmente, questo è collegato ai morsetti positivi. I cavi per collegare l'amplificatore agli altoparlanti anteriori dovrebbero ideamente essere della stessa lunghezza. Mai unire i cavi: utilizzare lunghezze complete.

Preparazione dei cavi

Dividere il cavo per una lunghezza di 40 mm. Scoprire il filo per una lunghezza di 10 mm e attorcigliare le estremità per unire eventuali fili vaganti. Tagliare il cavo lasciando 7 mm di filo scoperto.

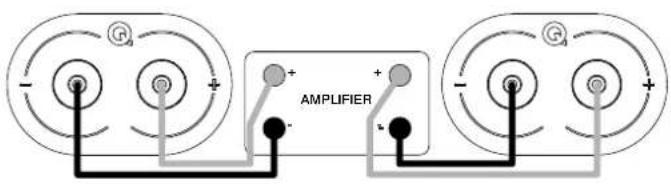

Collegamento di un terminale

Svitare il morsetto in senso antiorario per esporre il foro di montaggio posto sulla base della colonna del morsetto. Inserire nel foro l'estrenità scoperta del cavo. Serrare completamente il morsetto a mano. Assicurarsi che non vi siano fili vaganti che possano toccare i morsetti adiacenti. Sul territorio UE utilizzare connettori per altoparlante da 4 mm è contrario alle norme di sicurezza.

Collegare il morsetto ROSSO (+) dell'altoparlante DESTRO al morsetto positivo (+) ROSSO sul canale DESTRO dell'amplificatore. Collegare il morsetto NERO (-) dell'altoparlante al corrispondente morsetto negativo (-) NERO dell'amplificatore. Ripetere questa procedura per il canale SINISTRO.

AMPLIFIER

Rodaggio

Come molti tipi di impianti meccanici complessi, gli altoparlanti 5000 non forniranno la massima prestazione finché non saranno stati utilizzati per un certo periodo iniziale di rodaggio. La prestazione corretta di un altoparlante dipende in parte dalla conformità dei materiali di sospensione utilizzati durante la produzione, che raggiungeranno il loro stato stabile a lungo termine solo dopo avere funzionato alla temperatura e al modulo di elasticità specificati nella fase di progettazione. Per un altoparlante che è stato conservato in un luogo freddo possono occorrere diversi giorni per raggiungere la temperatura ambiente e si consigliano almeno 24 ore di uso normale per portare le unità drive ad allentarsi sufficientemente affinché funzionino secondo le intenzioni dei progettisti.

Manutenzione post-vendita

Cura delle casse

Pulire le casse esclusivamente con un panno leggermente inumidito. Non utilizzare detergenti a base di solventi. Non usare abrasivi di qualsiasi genere.

Le superfici delle casse richiedono normalmente soltanto di essere spolverate delicatamente. In caso di uso di aerosol o altro metodo di pulizia, applicare il pulitore sul panno e non direttamente sul prodotto. Per prima cosa provare su una zona ristretta, poiché alcuni prodotti per la pulizia possono danneggiare la finitura. Evitare prodotti abrasivi o che contengono agenti acidi o alcalini. Non usare materiali di pulizia sulle unità drive ed evitare di toccarle per non danneggiarle.

Schermature

Le schermature devono essere pulite esclusivamente usando una spazzola morbida quando necessario.

Se si utilizzano gli altoparlanti senza le schermature, ricordare di sostituirle se sono presenti bambini o animali domestici.

Unità drive

Non toccare le unità drive poiché possono essere danneggiate con facilità se esposte.

Garanzia

Gli altoparlanti passivi di Q Acoustics sono garantiti privi di difetti relativamente ai materiali e alla manodopera per un periodo di 4 anni dalla data di acquisto. Durante il periodo di garanzia, Q Acoustics potrà, a propria discrezione, riparare o sostituire qualsiasi prodotto dichiarato difettoso in seguito a ispezione da parte della società o del proprio distributore o agente incaricato.

L'uso improprio, il normale deterioramento e l'usura non sono coperti dalla garanzia.

I prodotti da riparare devono innanzitutto essere resi al rivenditore. Se ciò non è possibile, contattare Q Acoustics o il distributore incaricato di zona al fine di determinare la corretta procedura di garanzia. Nei casi in cui sia possibile si consiglia di utilizzare l'imballaggio originale per la restituzione, poiché i danni incorsi durante il trasporto al centro di riparazione non sono coperti dalla garanzia. La garanzia non influenza in alcun modo i diritti legittimi dell'utilizzatore.

La garanzia può essere estesa a un periodo di 5 anni con la registrazione del prodotto su qacoustics.co.uk/register.

Per informazioni sulla manutenzione contattare: [e-mail]

Q Acoustics

Per ulteriori informazioni non contenute nel presente manuale, domande di supporto e/o richieste, visitare il nostro portale online Knowledge Base all'indirizzo: www.qacoustics.co.uk/FAQs

Accessori

Q 3000FSi Speaker Stands (Pair)

Bianco e nero

Idoneo per 5010 / 5020

Q WB75 Staffa da parete (singola)

Bianco e nero

Idoneo per 5020 / 5090

Unità bassi: 1 da 110 mm 1 da 125 mm

Unità acuti: 1 da 25 mm 1 da 25 mm

Risposta in frequenza (-6dB): 56 Hz – 30 kHz 53 Hz – 30 kHz

Impedenza nominale: 6 Ω 6 Ω

Impedenza minima: 3,3 Ω 3,3 Ω

Sensibilità (2,83 V @ 1 kHz): 86,3 dB/W/m 87,8 dB/W/m

Energia elettrica raccomandata per l'amplificatore: 15 - 90 W 25 - 100 W

Frequenza crossover:

Volume utile:

Dimensioni (per ciascun altoparlante):

H×L×P

Peso (per ciascun altoparlante):

2.5 kHz

7.0 L 6.8 L

264 x 160 x 263 mm

Unità bassi: 2 da 125 mm 2 da 110 mm

Unità acuti: 1 da 25 mm 1 da 25 mm

Risposta in frequenza (-6dB): 39 Hz – 30 kHz 57 Hz – 30 kHz

Impedenza nominale: 6 Ω 6 Ω

Impedenza minima: 3,0 Ω 3,2 Ω

Sensibilità (2,83 V @ 1 kHz): 91,5 dB/W/m 90,5 dB/W/m

Energia elettrica raccomandata per l'amplificatore: 25 - 150 W 25 - 150 W

Frequenza crossover:

Volume utile:

Dimensioni (per ciascun altoparlante):

H×L×P

Peso (per ciascun altoparlante):

2.5 kHz

27.0 L

967 x 361 x 293 mm

(38,1 x 14,2 x 11,5 pollici)

incl. punte e stabilizzatore
