MANUALE UTENTE Concept 30 Q Acoustics

Impédance nominale: 6 Ω 6 Ω 6 Ω

Informazioni e avvertenze importanti per la sicurezza....43

Introduzione 44

Contenuto della confezione 45

Preparazione 46

Posizionamento....47

Collegamenti 48

Rodaggio 49

Manutenzione post-vendita....49

Garanzia 49

Accessori 50

Specifiche 51

Informazioni e avvertenze importanti per la sicurezza

1. Informazioni e avvertenze di sicurezza

Prima di effettuare qualsiasi collegamento agli atoparlanti assicurarsi che tutte le unità allive dell'impianto siano scollegate dalla rete elettrica.

Quando si accende l'impianto audio o si cambia sorgente di riproduzione del suono, impostare il controllo principale del volume a un livello basso. Alzare il volume gradualmente.

MAI azionare l'impianto audio a tutto volume. La posizione del controllo del volume è ingannevole e non indica l'effettivo livello di potenza dell'impianto. Utilizzare il volume a un livello molto elevato può danneggiare l'udito.

1,1. Istruzioni

Leggere e comprendere le presenti istruzioni prima di utilizzare gli altoparlanti. In caso di danni causati dal mancato adempimento alle istruzioni, la garanzia non sarà valida. Conservare le istruzioni in un luogo sicuro.

Leggere le istruzioni.

Conservare le istruzioni.

Prestare attenzione a tutte le avvertenze.

Seguire tutte le istruzioni.

Non utilizzare questo dispositivo vicino all'acqua.

NON collegare i morsetti dell'altoparlante all'alimentazione. Non installare nei pressi di fonti di calore, come caloriferi, diffusori di aria calda, fornelli o altre apparecchiature (compresi amplificatori) che producono calore.

Utilizzare solo attacchi/accessori indicati dal produttore.

Scollegare l'impianto durante i temporali o in caso di inutilizzo per periodi di tempo prolungati.

2. Disimballaggio degli altoparlanti

Disimballare completamente gli altoparlianti. Sollevare gli altoparlianti dagli scatolini afterrandone le casse. Non utilizzare i sacchetti proletivi per il sollevamento. I Concept 50 sono pesanti, quindi è opportuno chiedere aiuto per sollevarli.

Nel maneggiare gli altoparlanti, non trascinarli sul pavimento poiché questo potrebbe causare danni: sollevarli prima di spostarli.

Controllare attentamente gli altoparianti. Se un articolo risulta danneggiato o mancante, riferirlo al proprio rivenditore il prima possibile.

Conservare l'imballaggio per il trasporto futuro. Qualora si elimini l'imballaggio, si prega di farlo nel rispetto delle norme per il riciclo dei materiali vigenti nel proprio paese.

3. Installazione

• Utilizzare esclusivamente gli accessori forniti in dotazione con Concept 50.
• Al fine di evitare infortuni, l'apparecchiatura deve essere montata saldamente sul pavimento in conformità con le istruzioni di installazione.
• Se si mettono in funzione gli altoparlanti senza le schermature, fare attenzione a proteggere le unità drive da eventuali danni.
• NON smontare l'altoparlante. Diversamente, la garanzia verrà invalidata.
• uso dell'impianto è indicato per climi tropicali e/o temperati.

3.1. Umidità

• Al fine di ridurre il rischio di incendio o scosse elettriche, questo dispositivo non deve essere esposto a pioggia, umidità, gocce e spruzzi d'acqua.
  • Non utilizzare questo dispositivo vicino all'acqua.

3.2. Manutenzione

Per la manutenzione, richiedere l'assistenza di personale qualificato. La manutenzione è necessaria nel caso in cui il dispositivo venga in qualsiasi modo danneggiato, ad esempio quando vengono versati liquici sullo stesso, vi sono caduti oggetti all'interno, l'apparecchiatura è stata esposta alla pioggia o all'umidità, la stessa non funziona in modo normale o è caduta.

4.0. Simboli utilizzati sul prodotto

Simbolo di pericolo

Il punto esclamativo richiama l'attenzione su elementi per i quali occorre leggere attentamente questo manuale al fine di evitare problemi di funzionamento e manutenzione.

Simbolo relativo ai rifiuti di apparecchiature elettriche ed elettroniche

Questo simbolo indica che quando è necessario smaltire l'apparecchiatura, questa deve essere separata da altri rifiuti domestici e consegnata ad apposite strutture di raccolta per il recupero o il riciclaggio di apparecchiature elettriche ed elettroniche.

Assicurarsi di essere a conoscenza delle norme locali relative alla raccolta differenziata di prodotti elettrici ed elettronici.

Introduzione

Grazie per aver acquistato gli altoparlanti Q Acoustics Concept.

Il presente manuale ha lo scopo di guidare l'utilizzatore nell'installazione e configurazione della serie Concept. Consentirà di ottenere un'installazione senza problemi e prestazioni ottimali dal prodotto. La serie Concept è una gamma di altoparlanti progettati per soddisfare le più elevate aspettative degli amanti degli altoparlanti a due canali e degli appassionati di cinema.

Il manuale tratta quanto segue:

Concept 30 Altoparlante da scaffale con un bass driver da 125 mm.

Concept 50 Altoparlante da pavimento con due bass driver da 125 mm..

Concept 90 Altoparlante centrale con un bass driver da 125 mm.

Si prega di leggere con attenzione le istruzioni, le informazioni e avvertenze importanti per la sicurezza prima di installare e utilizzare il prodotto, in modo da garantiere il funzionamento soddisfacente e in sicurezza.

Ci auguriamo che godiate al massimo dell'esperienza Q Acoustics.

Contenuto della confezione

1 manuale dell'utente

2 inserto di schiuma

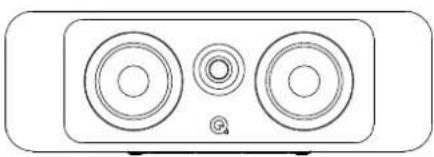

Concept 90

2 inserto di schiuma1 manuale dell'utente

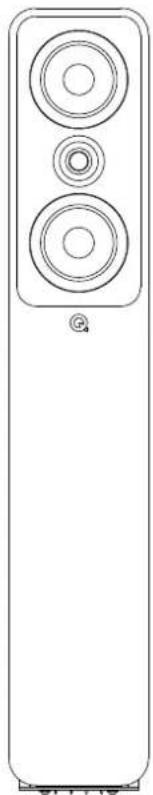

Concept 50

1 manuale dell'utente

1 inserto di schiuma

5 piedini a sfera

5 piedini a punta

4 viti M4

1 base di supporto

Preparazione

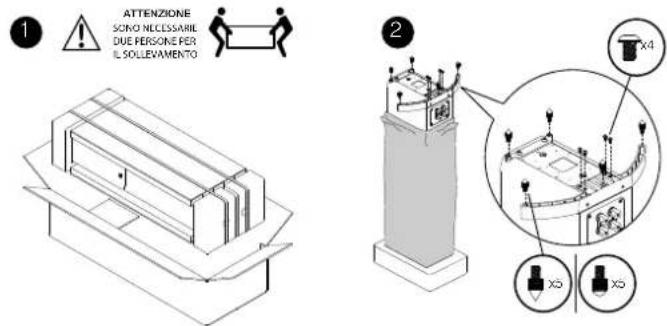

ATTENZIONE SORO NECESSARI DUE PERSONE PER IL SOLLEVAMENTO

Installazione degli altoparlanti

Gli altoparlanti Concept 50 posso solo essere montati a pavimento. Si consiglia di fissare la base di supporto durante il processo di disimballaggio come nel diagramma sopra, per evitare danni all'altoparlante. Tuttavia, è possibile collegarlo dopo che l'altoparlante è stato disimballato, ma è necessario proteggere l'altoparlante da eventuali danni posizionandolo su un panno morbido o simile. È inoltre necessario prestare attenzione per evitare di danneggiare le unità di trasmissione.

È importante assicurarsi che gli altoparlanti siano bel saldi sul pavimento usando una delle opzioni di piedini in dotazione. I piedini a punta sono progettati per perforare la moquette e appoggiare sulla superficie del pavimento sottostante. I piedini a sfera devono essere utilizzati quando non è presente la moquette e la superficie del pavimento può venire danneggiata dai piedini a punta.

A prescindere dal tipo di piedini utilizzati, è necessario seguire la stessa procedura per garantire la stabilità. Installare i piedini come mostrato nel diagramma sopra, assicurandosi che siano completamente avvitati. Regolare i piedini finché l'altoparlante non sarà in piano e stabile. Infine, bloccare tutti e cinque i dadi a punta.

Per evitare danni quando i piedini a punta sono inseriti, non trascinare l'altoparlante e avere cura di posizionarlo dove non può causare danni o perforare cavi elettrici ecc. Piedini a punta utilizzati correttamente non danneggeranno la moquette. Per pavimenti in legno molto morbido si consiglia di utilizzare solette o monete (non in dotazione) tra i piedini a sfera e il pavimento.

Base isolante Concept 50

Gli altoparlanti Concept sono dotati del nostro sistema di sospensione su misura che isola la base dal corpo dell'altoparlante principale. Questa tecnologia di isolamento consente una quantità calcolata di movimento all'interno della base dell'altoparlante, quindi non lasciarsi spaventare da questa situazione. Sul Concept 50 questo può essere bloccato se si desidera utilizzare la propria base isolante, come mostrato nel diagramma sopra.

Posizionamento

Gli altoparlanti della serie Concept sono dotati di attacchi posteriori e progettati per funzionare al meglio se gli si lascia dello spazio posteriormente, almeno 0,2 m. In generale, più gli altoparlanti sono vicini alla parete posteriore, più le frequenze dei bassi saranno rafforzate fino a prevalere sul suono generale. In questa circostanza chiudendo l'attacco posteriore con l'inserto di schiuma si contribuirà a diminuire i bassi e ciò è utile quando a livello domestico l'altoparlante deve essere utilizzato vicino a una parete posteriore, come quando montato a muro.

Assicurarsi che i tappi siano inseriti saldamente nel reflex senza inserirli troppo in profondità. Il livello di bassi sarà ridotto, ma l'estensione e la definizione dei bassi sarà aumentata. Sarà possibile trovare la posizione ottimale degli altoparlanti solo con vari tentativi e apportando piccole modifiche durante le prime sessioni di ascolto.

Il posizionamento degli altoparlanti all'interno di una stanza non è una scienza esatta. Persino gli esperti necessitano di fare diversi tentativi.

Cercare di ottenere il miglior equilibrio tra quantità e qualità dei bassi e tra qualità e intelligibilità della voce.

Concept 30

Gli altoparlanti Concept 30 sono idealmente montati su supporti FS75 e possono anche essere montali a parete mediante la staffa a parete WI375. Gli altoparlanti montati su piedistallo dovrebbero essere trattati come altoparlanti da pavimento, salvo che l'altoparlante può essere posizionato un po' più vicino alla parete posteriore.

Concept 50

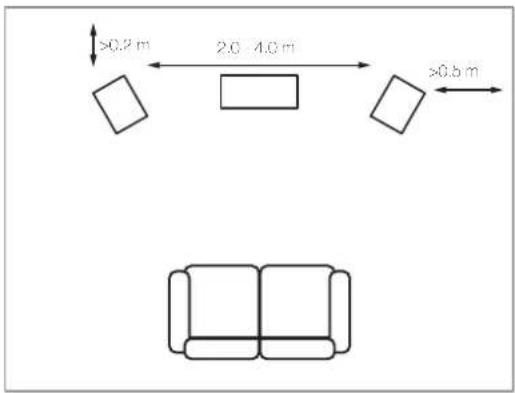

Gli altoparlanti Concept 50 devono essere posizionati ad almeno 0,2 m da una parete posteriore, 0,5 m dalle pareti laterali e posizionati a 2,0 - 4,0 m di distanza ed equidistanti dall'ascolatore seduto. Rivolgendo gli altoparlanti leggermente verso l'interno si otterrà un'immagine stereo più nitida, tuttavia con un campo sonoro più ristretto.

>0.2 m 2.0 - 4.0 m >0.6 m

Concept 90

Gli altoparlanti Concept 90 devono essere posizionati ad almeno 0,2 m da una parete posteriore e in posizione centrale rispetto ad uno schermo televisivo.

Collegamenti

Morsetti e connettori

Con la serie Concept è possibile il bi-wiring. Un crossover con possibilità di bi-wiring ha quattro morsetti. La coppia di morsetti superiore si connette all'altoparlante degli acuti (HF) e la coppia inferiore all'altoparlante dei bassi (LF). I crossover sono premontati con collegamenti removibili per connettere le coppie di morsetti e configurare l'altoparlante in modalità single-wire. Ciò consente di collegare l'altoparlante in modo convenzionale usando un paio di cavi.

Collegamenti standard

Collegare il morsetto ROSSO (+) dell'altoparlante DESTRO al morsetto positivo (+) ROSSO sul canale DESTRO dell'amplificatore.

Collegare il morsetto NERO (-) dell'altoparlante al corrispondente morsetto negativo (-) NERO dell'amplificatore.

Ripetere questa procedura per il canale SINISTRO.

Per effettuare il bi-wiring: Preparare due cavi gemelli per ciascun altoparlante. Svitare tutti i morsetti dell'altoparlante e rimuovere entrambe le barre. Ora collegare i morsetti degli acuti e quelli dei bassi all'amplificatore seguendo la procedura descritta nei collegamenti standard.

Collegamenti standard

HF LF

Come molti tipi di impianti meccanici complessi, gli altoparlanti Concept non torniranno la massima prestazione finché non saranno stati utilizzati per un certo periodo iniziale di rodaggio. La prestazione corretta di un altoparlante dipende in parte dalla conformità dei materiali di sospensione utilizzati durante la produzione, che raggiungeranno il loro stato stabile a lungo termine solo dopo avere funzionato alla temperatura e al modulo di elasticità specificati nella fase di progettazione. Per un altoparlante che è stato conservato in un luogo freddo possono occorrere diversi giorni per raggiungere la temperatura ambiente e si consigliano almeno 24 ore di uso normale per portare le unità drive ad allentarsi sufficientemente affinché funzionino secondo le intenzioni dei progettisti.

Manutenzione post-vendita

Cura delle casse

Pulire le casse esclusivamente con un panno leggermente inumidito. Non utilizzare detergenti a base di solventi. Non usare abrasivi di qualsiasi genere.

Le superfici delle casse richiedono normalmente soltanto di essere spolverate delicatamente. In caso di uso di aerosol o altro metodo di pulizia, applicare il pulitore sul panno e non direttamente sul prodotto. Per prima cosa provare su una zona ristretta, poiché alcuni prodotti per la pulizia possono danneggiare la finitura. Evitare prodotti abrasivi o che contengono agenti acidi o alcalini. Non usare materiali di pulizia sulle unità drive ed evitare di toccarle per non danneggiarle.

Schemature

Le schermature devono essere pulite esclusivamente usando una spazzola morbida quando necessario.

Se si utilizzano gli altoparlanti senza le schermature, ricordare di sostituirle se sono presenti bambini o animali domestici.

Unità drive

Non toccare le unità drive poiché possono essere danneggiate con facilità se esposte.

Garanzia

Gli altoparlanti passivi di Q Acoustics sono garantiti privi di difetti relativamente ai materiali e alla manodopera per un periodo di 4 anni dalla data di acquisto. Durante il periodo di garanzia, Q Acoustics potrà, a propria discrezione, riparare o sostituire qualsiasi prodotto dichiarato difettoso in seguito a ispezione da parte della società o del proprio distributore o agente incaricato.

L'uso improprio, il normale deterioramento e l'usura non sono coperti dalla garanzia.

I prodotti da riparare devono innanzitutto essere resi al rivenditore. Se ciò non è possibile, contattare Q Acoustics o il distributore incaricato di zona al fine di determinare la corretta procedura di garanzia. Nei casi in cui sia possibile si consiglia di utilizzare l'imballaggio originale per la restituzione, poiché i danni incorsi durante il trasporto al centro di riparazione non sono coperli dalla garanzia. La garanzia non influenza in alcun modo i diritti legittimi dell'utilizzatore.

La garanzia può essere estesa a un periodo di 5 anni con la registrazione del prodotto su qacoustics.co.uk/register.

Per informazioni sulla manutenzione contattare: [e-mail]

Q Acoustics

Per ulteriori informazioni non contenute nel presente manuale, domande di supporto e/o richieste, visitare il nostro portale online Knowledge Base all'indirizzo: www.qacoustics.co.uk/FAQs

Accessori

Piedistalli FS75

Unità bassi: 1 da 125 mm 2 da 125 mm 2 da 125 mm

Unità acuti: 1 da 25 mm 1 da 25 mm 1 da 25 mm

Risposta in frequenza (-6dB): 54 Hz – 30 kHz 42 Hz – 30 kHz 67 Hz – 30 kHz

Impedenza nominale: 6 Ω 6 Ω 6 Ω

Impedenza minima: 3,9 Ω 3,6 Ω 3,7 Ω

Sensibilità (2,83 V @ 1 kHz): 87 dB/W/m 90,5 dB/W/m 90 dB/W/m

Energia elettrica raccomandata 25 – 100 W 25 – 150 W 25 – 150 W per l'amplificatore:

Frequenza crossover: 2,4 kHz

2,1 kHz

2,1 kHz

Peso (per ciascun altoparlante):

7,9 kg (17,4 libbre)

incl. punte e stabilizzatore

22,9 kg (50,5 libbre)

12,3 kg (27,1 libbre)
