BEDIENUNGSANLEITUNG Concept 30 Q Acoustics

Wichtige Sicherheits- und Warnhinweise.... 13

Einführung 14

Inhalt der Verpackung 15

Vorbereitung....16

Aufstellung....17

Anschlüsse 18

Inbetriebnahme 19

Pflegehinweise 19

Garantie....19

Zubehör 20

Technische Daten 21

Wichtige Sicherheits- und Warnhinweise

1. Sicherheits- und Warnhinweise

Bevor Sie Ihre Lautsprecher anschließen, vergewissern Sie sich, dass alle Einheiten Ihres Soundsystems vom Netz getrennt sind.

Stellen Sie beim Einschalten Ihres Soundsystems oder beim Wechseln der Eingangsquellen eine niedrige Lautstärke ein. Erhöhen Sie die Lautstärke allmählich.

Betreiben Sie Ihr Soundsystem NIEMALS bei voller Lautstärke. Die Position des Lautstärkereglers spiegelt nicht das eigentliche Leistungsniveau des Systems wider. Sehr hohe Lautstärken können Ihr Gehör schädigen.

1.1. Anleitung

Lesen Sie diese Anleitung sorgfältig durch, bevor Sie Ihre Lautsprecher benutzen. Schäden infolge der Nichtbeachtung dieser Anleitung fallen nicht unter die Garantie. Diese Anleitung bitte an einem sicheren Platz aufbewahren.

Lesen Sie diese Anleitung durch. Bewahren Sie diese Anleitung auf

Beachten Sie alle Sicherheitshinweise.

Befolgen Sie alle Anweisungen.

Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. Schließen Sie die Lautsprecheranschlussklemmen NICHT an das Stromnetz an.

Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verstärkern) auf.

Verwenden Sie ausschließlich das vom Hersteller angegebene Zubehör.

Trennen Sie das Gerät bei einem Gewitter oder bei längerer Nichtverwendung vom Netz.

2. Auspacken der Lautsprecher

Entfernen Sie die gesamte Verpackung der Lautsprecher. Halten Sie die Lautsprecher beim Herausheben aus den Kartons am Gehäuse fest und heben Sie sie nicht an den Schutzhüllen an. Der Concept 50 ist schwer. Holen Sie sich Hilfe zum Anheben.

Schleifen Sie die Lautsprecher nicht über den Boden, da sie dadurch beschädigt worden können. Heben Sie zum Bewegen den jeweiligen Lautsprecher an.

Prüfen Sie die Lautsprecher sorgfältig. Teilen Sie es Ihrem Händler unverzüglich mit, wenn Teile beschädigt sind oder fehlen.

Bewahren Sie die Verpackung für zukünftige Transporte auf. Beachten Sie bei einer Entsorgung der Verpackung die örtlichen Bestimmungen zur Wiederverwertung.

3. Installation

• Benutzen Sie nur das mit dem Concept 50 mitgelieferte Zubehör.
• Um Verletzungen zu vermeiden, muss dieses Gerät entsprechend der Installationsanleitung sicher auf dem Boden aufgestellt werden.
• Wenn Sie Ihre Lautsprecher ohne Gitter nutzen, achten Sie darauf, dass die Schallwandler vor Beschädigungen geschützt sind.
• Nehmen Sie den Lautsprecher NICHT auseinander. Dadurch erlischt die Garantie.
• Dieses Gerät ist für den Gebrauch in tropischem oder gemäßigtem Klima vorgesehen.

3.1. Feuchtigkeit

• Um das Risiko von Feuer oder Stromschlag zu verringern, darf dieses Gerät nicht Regen, Feuchtigkeit und Tropf- oder Spritzwasser ausgesetzt werden.
• Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.

3.2. Wartung

Wartungsarbeiten nur von qualifiziertem Fachpersonal durchführen lassen. Eine Wartung ist dann erforderlich, wenn das Gerät in irgendeiner Weise beschadigt wurde, Flüssigkeit oder Gegenstände in das Gerät gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal funktioniert oder heruntergefallen ist.

4.0. Symbole, die auf diesem Produkt verwendet werden

Warnzeichen

Das „Ausrufezeichen“ weist auf Funktionen hin, für die Sie die Gebrauchsanleitung aufmerksam lesen sollten, um Bedienungs- und Wartungsfehler zu vermeiden.

Symbol für Elektro- und Elektronik-Altgeräte

Dieses Symbol zeigt an, dass das Gerät nicht mit dem Haushaltsmüll entsorgt werden darf, sondern an eine entsprechende Sammelstelle zur Wiederverwertung von Elektro- und Elektronik-Altgeräten abgegeben werden muss.

Bitte stellen Sie sicher, dass Sie mit Ihren örtlichen Bestimmungen zur Entsorgung von Elektro- und Elektronik-Geräten vertraut sind.

Einführung

Vielen Dank, dass Sie sich für die Concept-Lautsprecher von Q Acoustics entschieden haben.

Dieses Handbuch soll Sie durch die Einrichtung und Montage der Concept-Geräte führen. Es wird Ihnen beim problemlosen Aufbau helfen, damit das Produkt seine optimale Leistung entfallen kann. Die Reihe Concept ist eine Lautsprecherserie, die speziell für die hohen Anforderungen passionierter Zweikanalton-Musikliebhaber und anspruchsvoller Filmenthusiasten entwickelt wurde.

Inhalt des Handbuchs:

Concept 30: Regallautsprecher mit einem 125-mm-Tieftöner

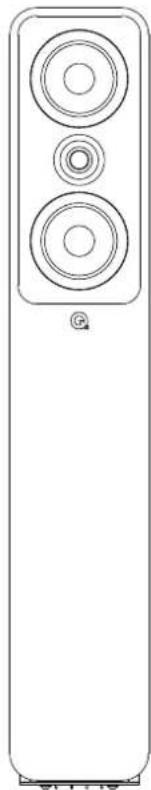

Concept 50: Standlautsprecher mit zwei 125-mm-Tieftönern

Concept 90: Centerlautsprecher mit zwei 125-mm-Tieftönern

Bitte lesen Sie vor der Einrichtung und Verwendung diese Anleitung sowie die wichtigen Sicherheits- und Warnhinweise aufmerksam durch, um einen sicheren und zufriedenstellenden Betrieb dieses Produkts zu gewährleisten.

Wir wünschen Ihnen viel Freude mit Q Acoustics.

Inhalt der Verpackung

1 x Benutzerhandbuch

2 x Schaumstoffstöpsel

Concept 90

2 x Schaumstoffstöpsel1 x Benutzerhandbuch

Concept 50

1 x Benutzerhandbuch

1 x Schaumstoffstöpsel

5 x Kugelfüße

5 x Spike-Füße

4 x M4-Schraube

1 x Standsockel

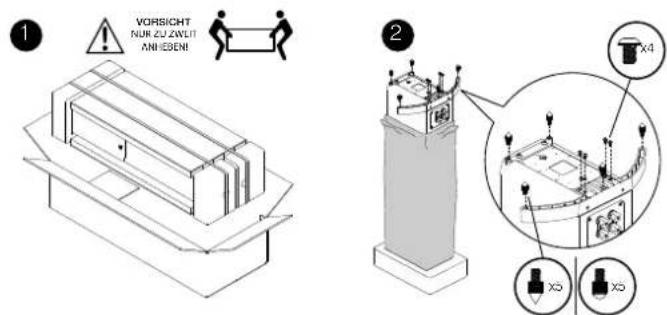

Vorbereitung

VORSICHT NUR ZU ZEWIT ANIEDEN! ① ② x4 x0 x0

Lautsprecherinstallation

Die Lautsprecher Concept 50 sind nur für das Aufstellen auf dem Fußboden ausgelegt. Wir empfehlen, den Standsockel beim Auspacken zu montieren, wie im Diagramm oben dargestellt, um eine Beschädigung des Lautsprechers zu vermeiden. Sie können ihn auch nach dem Auspacken des Lautsprechers anbringen, sollten dann aber den Lautsprecher vor Beschädigung schützen, indem Sie ihn auf einem weichen Tuch o. Ä. absetzen. Achten Sie darauf, die Schallwandler nicht zu beschädigen.

Es ist wichtig, dass die Lautsprecher sicher auf dem Boden stehen. Verwenden Sie dazu einen der mitgelieferten Sätze Standfüße. Die Spike-Füße durchdringen Teppichböden und sorgen für sicheren Stand auf dem darunterliegenden Boden. Die Kugelfüße sollten benutzt werden, wenn kein Teppich vorhanden ist und der Fußboden durch die Spike-Füße beschädigt werden könnte.

Welche Art von Füßen Sie auch benutzen, ist dieselbe Vorgehensweise zu befolgen, um eine stabilen Stand zu gewährleisten. Montieren Sie die Füße, wie im Diagramm oben dargestellt. Schrauben Sie sie vollständig ein. Justieren Sie die Füße, bis der Lautsprecher gerade und stabil steht. Arretieren Sie abschließend alle fünf Spike-Füße.

Um Schäden zu vermeiden, den Lautsprecher nicht über den Boden ziehen, wenn die Spikes angebracht sind, und beim Aufstellen darauf achten, dass keine Stromkabel beschädigt werden. Bei richtiger Anwendung verursachen die Spike-Füße keine Schäden an Teppichen. Bei sehr weichen Holzfußböden kann es von Vorteil sein, Spike-Kappen oder Münzen (nicht im Lieferumfang enthalten) unter die Kugelfüße zu legen.

Isolationsbasis für Concept 50

Die Concept-Lautsprecher sind mit unserem speziellen Aufhängungssystem ausgestattet, das den Sockel vom eigentlichen Lautsprecherchassis isoliert. Diese Isolierung lässt einen berechneten Spielraum innerhalb des Lautsprechersockels, der Sie beim Aufstellen nicht beunruhigen sollte. Am Concept 50 können Sie diese wie im Diagramm oben dargestellt arretieren, falls Sie Ihre eigene Isolationsbasis verwenden wollen.

Aufstellung

Die Lautsprecher der Reihe Concept haben einen Reflexkanal auf der Rückseite und bieten den besten Klang, wenn sie an der Rückseite mindestens 20 cm freien Abstand haben. Generell gilt, dass die Bassfrequenzen umso mehr verstärkt werden, je dichter die Lautsprecher vor einer Wand stehen, bis sie den Gesamtklang überschatten. In diesem Fall kann die Öffnung auf der Rückseite mit dem Schaumstoffstöpsel verschlossen werden. Das ist hilfreich, falls die Räumlichkeiten einen geringeren Abstand zwischen Lautsprecher und Wand erforderlich machen, z. B. bei der Wandmontage.

Stellen Sie sicher dass die Stöpsel gut in der Öffnung sitzen, jedoch ohne sie zu tief hineinzuschieben. Sie werden feststellen, dass der Basspegel reduziert wird, die Definition und Basserweiterung hingegen zunehmen. Die optimale Position der Lautsprecher kann nur durch Ausprobieren und kleine Anpassungen während der ersten Hörsitzungen gefunden werden.

Die Positionierung von Lautsprechern in einem Raum ist keine exakte Wissenschaft. Selbst Experten müssen experimentieren.

Versuchen Sie, die beste Balance zwischen Bassquantität gegenüber Qualität und Sprachqualität gegenüber Verständlichkeit zu finden.

Concept 30

Die Concept 30 werden idealerweise auf den Ständern FS75 montiert. Auch die Wandmontage mit der Wandhalterung WB75 ist möglich. Auf Ständern montierte Lautsprecher sollten in der gleichen Weise wie Standlautsprecher behandelt werden, können jedoch etwas näher an die Wand gestellt werden.

Concept 50

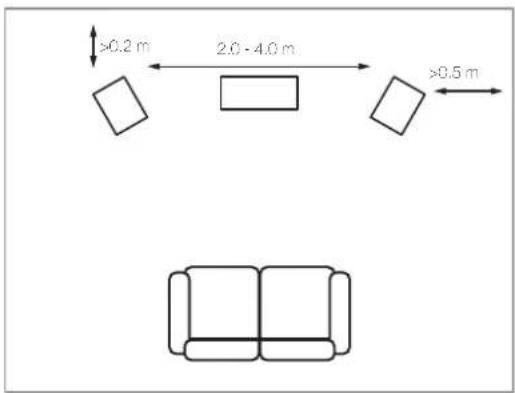

Die Concept 50 sollten mit mindestens 20 cm Abstand zu einer rückwärtigen Wand und 50 cm zu Seitenwänden 2,0–4,0 m voneinander entfernt und in gleich weitem Abstand zur Hörerposition aufgestellt werden. Eine leicht einwärts gerichtete Orientierung sorgt für einen schärferen Stereoklang, führt jedoch auch zu einer Einengung der Klangquelle.

>0.2 m 2.0 - 4.0 m >0.5 m C

Concept 90

Der Concept 90 sollte mit mindestens 20 cm Abstand zu einer rückwärtigen Wand und mittig zu einem Fernsehgerät aufgestellt werden.

Anschlüsse

Anschlussbuchsen und Verbindungen

Die Geräte der Concept-Reihe können doppelverdrahtet werden (bi-wiring). Ein doppelverdrahtbares Crossover hat vier Anschlussklemmen. Das obere Klemmenpaar ist der Anschluss für den Hochtöner (HF) und das untere für den Tieftöner (LF). Die Crossover sind mit abnehmbaren Verbindungsstücken versehen, die die Klemmenpaare verbinden, um den Lautsprecher im Single-Wiring-Modus zu verwenden. Dies ermöglicht den konventionellen Anschluss des Lautsprechers mit einem Kabelpaar.

Standardanschlüsse

Verbinden Sie die ROTE (+) Anschlussklemme des RECHTEN Lautsprechers mit der ROTEN, positiven (+) Anschlussklemme des RECHTEN Verstärkerkanals.

Verbinden Sie die SCHWARZE (-) Anschlussklemme des Lautsprechers mit der entsprechenden SCHWARZEN, negativen (-) Anschlussklemme des Verstärkers.

Wiederholen Sie diesen Vorgang für den LINKEN Kanal.

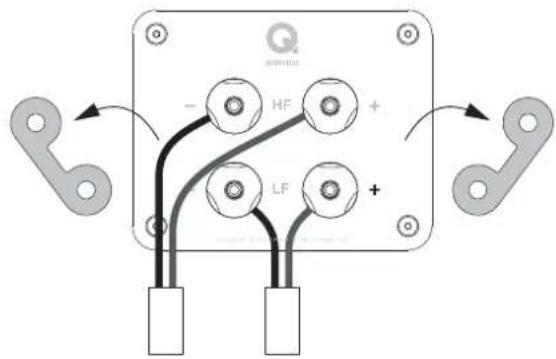

Bi-Wire-Anschlüsse

Vorbereitung für die Doppelverdrahtung: Bereiten Sie für jeden Lautsprecher zwei Zwillingskabel vor. Lösen Sie alle Anschlussklemmen der Lautsprecher und entfernen Sie beide Verbindungsstücke. Verbinden Sie nun die Hochtöner- und die Tieftöneranschlussklemmen mit dem Verstärker. Befolgen Sie dabei das unter "Standardanschlüsse" beschriebene Verfahren.

Standardanschlüsse

HF LF

Bi-Wire-Anschlüsse

Wie viele komplexe mechanische Systeme liefern die Concept-Lautsprecher ihre optimale Leistung erst nach einer gewissen Betriebsdauer. Die einwandfreie Leistung eines Lautsprechers hängt zum Teil von der Konformität der bei der Herstellung verwendeten Aufhängungsmaterialien ab. Diese erreichen ihren langfristigen Gleichgewichtszustand erst, wenn sie mit der Temperatur und dem Elastizitätsmodul arbeiten, die bei der Entwicklung definiert wurden. Es kann einige Tage dauern, bis ein Lautsprecher, der in einem kalten Warenlager aufbewahrt wurde, Zimmertemperatur erreicht. Daher empfehlen wir 24 Stunden im Normalgebrauch, bis die Schallwandler sich genug aufgelockert haben, um so zu funktionieren, wie von den Entwicklern vorgesehen.

Pflegehinweise

Gehäusepflege

Gehäuse nur mit einem leicht angefeuchteten Tuch abwischen. Keine lösemittelhaltigen Reinigungsmittel verwenden. Auf keinen Fall Scheuermittel verwenden.

Die Gehäuseoberfläche erfordert normalerweise nur ein leichtes Abstauben. Wenn Sie ein Spray oder einen anderen Reiniger verwenden, benetzen Sie damit zuerst das Reinigungstuch und nicht direkt das Gerät. Testen Sie es zuerst an einer kleinen unauffälligen Stelle, da einige Reinigungsmittel den Lack beschädigen könnten. Benutzen Sie keine Scheuermittel oder Mittel, die Säuren oder Basen enthalten. Vermeiden Sie den Kontakt von Reinigungsmitteln mit den Schallwandlern und berühren Sie diese möglichst nicht, um Schäden zu vermeiden.

Gitter

Die Gitter sollten bei Bedarf nur mit einer weichen Bürste gereinigt werden.

Wenn Sie die Lautsprecher ohne die Gitter benutzen, denken Sie bitte daran, diese wieder anzubringen, wenn Kinder oder Haustiere anwesend sind.

Schallwandler

Freiliegende Schallwandler nicht berühren, da sie leicht beschädigt werden können.

Garantie

Auf die passiven Lautsprecherprodukte von Q Acoustics besteht eine Garantie für die Fehlerfreiheit von Material und Verarbeitung für einen Zeitraum von 4 Jahren ab dem Kaufdatum. Während der Garantiezeit wird Q Acoustics fehlerhafte Produkte nach einer Prüfung durch das Unternehmen oder einen benannten Händler oder Vertreter nach eigenem Ermessen reparieren oder ersetzen.

Unsachgemäßer Gebrauch und normaler Verschleiß werden von dieser Garantie nicht erfasst.

Ware zur Reparatur sollte in erster Linie an den ursprünglichen Händler zurückgegeben werden. Wenn dies nicht möglich ist, wenden Sie sich an Q Acoustics oder einen zugelassenen Händler in Ihrer Region, um die richtige Garantieabwicklung zu bestimmen. Wenn möglich, sollte zur Rücksendung des Produkts die Originalverpackung verwendet werden, da Schäden, die während des Transports in die Reparaturwerkstatt entstehen, nicht unter die Garantie fallen. Ihre gesetzlichen Rechte werden in keiner Weise von dieser Garantie berührt.

Die Garantie kann auf 5 Jahre verlängert werden, wenn Sie Ihr Produkt unter der folgenden Internetadresse registrieren: qacoustics.co.uk/register.

Für Serviceinformationen in anderen Ländern senden Sie bitte eine E-Mail an: [e-mail].

Q Acoustics

In unserem Online-Wissensportal finden Sie weitere Informationen, die nicht in diesem Handbuch enthalten sind. Dort können Sie auch Supportfragen und Anfragen stellen: www.qacoustics.co.uk/FAQs

Zubehör

Ständer FS75

(H × B × T) 638 × 286 × 338 mm

geeignet für Concept 30

Wandhalterung WB75 glänzend schwarz oder weiß

(H × B × T) 119 × 102 × 231 mm

geeignet für Concept 30 und Concept 90

Empfohlene Verstärkerleistung: 25 – 100 W 25 – 150 W

Übergangsfrequenz: 2,4 kHz

Verzerrung (120 Hz–20 kHz, @2,83 Vrms): <0,2 %

Effektives Volumen: 7,0 l

Abmessungen (je Lautsprecher) H × B × T: 284 × 180 × 319 mm

Gewicht (je Lautsprecher): 7,9 kg (17,4 lbs)

25 - 150 W

2,1 kHz 2,1 kHz

<0,2% <0,2%

28,8 | 11,0 |

1025× 418× 319mm 184× 550× 259mm

(40,4× 16,5× 12,6 Zoll) (7,2× 21,7× 10,2 Zoll)

inkl. Spikes u. Stabilisator

22,9 kg (50,5 lbs) 12,3 kg (27,1 lbs)
