BEDIENUNGSANLEITUNG 5010 Q Acoustics

Wichtige Sicherheits- und Warnhinweise....16

Einführung 17

Inhalt der Verpackung 18

Vorbereitung....19

Aufstellung....20

Anschlüsse 21

Inbetriebnahme 22

Pflegehinweise 22

Garantie....22

Zubehör 23

Technische Daten....24

Wichtige Sicherheits- und Warnhinweise

1. Sicherheits- und Warnhinweise

Bevor Sie Ihre Lautsprecher anschließen, vergewissern Sie sich, dass alle Einheiten Ihres Soundsystems vom Netz getrennt sind.

Stellen Sie beim Einschalten Ihres Soundsystems oder beim Wechseln der Eingangsquellen eine niedrige Lautstärke ein. Erhöhen Sie die Lautstärke allmählich.

Betreiben Sie Ihr Soundsystem NIEMALS bei voller Lautstärke. Die Position des Lautstärkereglers spiegelt nicht das eigentliche Leistungsniveau des Systems wider. Sehr hohe Lautstärken können Ihr Gehör schädigen.

1.1. Anleitung

Lesen Sie diese Anleitung sorgfältig durch, bevor Sie Ihre Lautsprecher benutzen. Schäden infolge der Nichtbeachtung dieser Anleitung fallen nicht unter die Garantie. Diese Anleitung bitte an einem sicheren Platz aufbewahren.

2. Auspacken der Lautsprecher

Entfernen Sie die gesamte Verpackung der Lautsprecher. Halten Sie die Lautsprecher beim Herausheben aus den Kartons am Gehäuse fest und heben Sie sie nicht an den Schutzhüllen an. Die 5040-Lautsprecher sind schwer. Holen Sie sich Hilfe zum Anheben.

Schleifen Sie die Lautsprecher nicht über den Boden, da sie dadurch beschädigt werden können. Heben Sie zum Bewegen den jeweiligen Lautsprecher an.

Prüfen Sie die Lautsprecher sorgfältig. Teilen Sie Ihrem Händler unverzüglich mit, wenn Teile beschädigt sind oder fehlen.

Bewahren Sie die Verpackung für zukünftige Transporte auf. Beachten Sie bei einer Entsorgung der Verpackung die örtlichen Bestimmungen zur Wiederverwertung.

3. Installation

• Benutzen Sie nur das mit dem Produkt mitgelieferte Zubehör.

• Wenn Sie Ihre Lautsprecher ohne Gitter nutzen, achten Sie darauf, dass die Schallwandler vor Beschädigungen geschützt sind.

• Nehmen Sie den Lautsprecher NICHT auseinander. Dadurch erlischt die Garantie.

• Schließen Sie die Lautsprecheranschlussklemmen NICHT an das Stromnetz an.
• Setzen Sie Ihre Lautsprecher nicht übermäßiger Kälte, Hitze, Feuchtigkeit oder dem Sonnenlicht aus.
• Dieses Gerät ist für den Gebrauch in tropischem oder gemäßigtem Klima vorgesehen.

3.1. Feuchtigkeit

• Um das Risiko von Feuer oder Stromschlag zu verringern, darf dieses Gerät nicht Regen, Feuchtigkeit und Tropf- oder Spritzwasser ausgesetzt werden.
• Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.

3.2. Wartung

Wartungsarbeiten nur von qualifiziertem Fachpersonal durchführen lassen. Eine Wartung ist dann erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, Flüssigkeit oder Gegenstände in das Gerät gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal funktioniert oder heruntergefallen ist.

4. Symbole, die auf diesem Produkt verwendet werden

Warnzeichen

Das „Ausrufezeichen“ weist auf Funktionen hin, für die Sie dieses Handbuch aufmerksam lesen sollten, um Bedienungs- und Wartungstehler zu vermeiden.

Symbol für Elektro- und Elektronik-Altgeräte

Dieses Symbol zeigt an, dass das Gerät nicht mit dem Haushaltsmüll entsorgt werden darf, sondern an eine entsprechende Sammelstelle zur Wiederverwertung von Elektro- und Elektronik-Altgeräten abgegeben werden muss.

Bitte stellen Sie sicher, dass Sie mit Ihren örtlichen Bestimmungen zur Entsorgung von Elektro- und Elektronik-Geräten vertraut sind.

Einführung

Vielen Dank, dass Sie sich für die 5000-Lautsprecher von Q Acoustics entschieden haben.

Dieses Handbuch soll Sie durch die Einrichtung und Montage der Reihe 5000 führen. Es wird Ihnen beim problemlosen Aufbau helfen, damit das Produkt seine optimale Leistung entfalten kann. Die Reihe 5000 ist eine Lautsprecherserie, die speziell für die hohen Anforderungen passionierter Zweikanalton-Musikliebhaber und anspruchsvoller Filmenthusiasten entwickelt wurde.

Inhalt des Handbuchs:

5010: Kompakte Regallautsprecher mit einem 110-mm-Tieftöner (4,5 Zoll)

5020: Regallautsprecher mit einem 125-mm-Tieftöner (5,0 Zoll)

5040: Standlautsprecher mit zwei 125-mm-Tieftönern (5,0 Zoll)

5090: Centerlautsprecher mit zwei 110-mm-Tieftönern (4,5 Zoll)

Bitte lesen Sie vor der Einrichtung und Verwendung diese Anleitung sowie die wichtigen Sicherheits- und Warnhinweise aufmerksam durch, um einen sicheren und zufriedenstellenden Betrieb dieses Produkts zu gewährleisten.

Wir wünschen Ihnen viel Freude mit Q Acoustics.

Inhalt der Verpackung

2×5010/5020

1 x Benutzerhandbuch

2 x Schaumstoffstöpsel

5090

1 x Benutzerhandbuch

2 x Schaumstoffstöpsel

50405010 / 5020

1 x Benutzerhandbuch

1 x Schaumstoffstöpsel

4 x Spike-Füße

4 x Schutzkappen für die Spike-Füße

4 x M5-Schraube

2 x Rückstabilisator

Vorbereitung

Heben Sie die Lautsprecher aus den Kartons. Halten Sie sie dabei am Gehäuse fest, berühren Sie nicht die Schallwandler und heben Sie die Lautsprecher nicht an den Schutzhüllen an. Die 5040-Lautsprecher sind schwer. Holen Sie sich Hilfe zum Anheben.

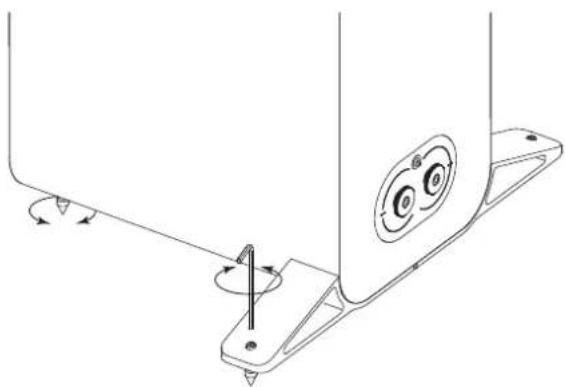

5040 Lautsprecherinstallation

Die Lautsprecher 5040 sind nur für das Aufstellen auf dem Fußboden ausgelegt. Wir empfehlen, den Standsockel beim Auspacken zu montieren, wie im Diagramm oben dargestellt, um eine Beschädigung des Lautsprechers zu vermeiden. Sie können ihn auch nach dem Auspacken des Lautsprechers anbringen, sollten dann aber den Lautsprecher vor Beschädigung schützen, indem Sie ihn auf einem weichen Tuch o. Ä. absetzen. Achten Sie darauf, die Schallwandler nicht zu beschädigen.

Die Spike-Füße sind spitz. Gehen Sie mit Vorsicht vor. Stellen Sie einen Lautsprecher mit Spike-Füßen niemals dort auf, wo er Beschädigungen verursachen kann. Heben Sie die Lautsprecher beim Transport immer an, schleifen Sie sie niemals über den Boden.

Schieben Sie die Spike-Füße mit den Sicherungsmuttern bis zur Hälfte in den Sockel und stellen Sie den Lautsprecher wieder aufrecht auf. (Falls Sie einen Holz- oder Steinfußboden haben, stecken Sie vor dem Aufrichten des Lautsprechers die Schutzkappen auf die Spike-Füße.) Schieben Sie bei aufrecht stehendem Lautsprecher den Inbus-Schlüssel von oben in die hinteren Spike-Füße und stellen Sie sie so ein, dass der Lautsprecher eben und stabil steht.

Die 5010 / 5020 werden idealerweise auf den Ständern Q Acoustics montiert. Auch die Wandmontage mit der Wandhalterung Q Acoustics ist möglich. Auf Ständern montierte Lautsprecher sollten in der gleichen Weise wie Standlautsprecher behandelt werden, können jedoch etwas näher an die Wand gestellt werden.

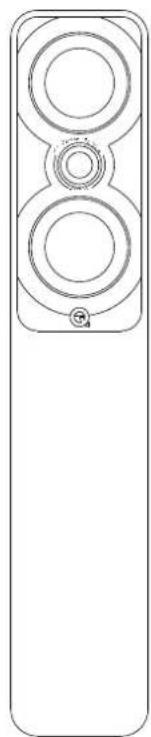

5040

Die 5040 sollten mit mindestens 20 cm Abstand zu einer rückwärtigen Wand und 50 cm zu Seitenwänden 2,0–4.0 m voneinander entfernt und in gleich weitem Abstand zur Hörerposition aufgestellt werden. Eine leicht einwärts gerichtete Orientierung sorgt für einen schärferen Stereoklang, führt jedoch auch zu einer Einengung der Klangquelle.

5090

Der 5090 sollte mit mindestens 20 cm Abstand zu einer rückwärtigen Wand und mittig zu einem Fernsehgerät aufgestellt werden.

Schaumstoffstöpsel

Die Lautsprecher der Reihe 5000 haben einen Reflexkanal auf der Rückseite und bieten den besten Klang, wenn sie an der Rückseite mindestens 20 cm freien Abstand haben. Generell gilt, dass die Bassfrequenzen umso mehr verstärkt werden, je dichter die Lautsprecher vor einer Wand stehen, bis sie den Gesamtklang überschatten. In diesem Fall kann die Öffnung auf der Rückseite mit dem Schaumstoffstöpsel verschlossen werden. Das ist hilfreich, falls die Räumlichkeiten einen geringeren Abstand zwischen Lautsprecher und Wand erforderlich machen, z. B. bei der Wandmontage.

Stellen Sie sicher dass die Stöpsel gut in der Öffnung sitzen, jedoch ohne sie zu tief hineinzuschieben. Sie werden feststellen, dass der Basspegel reduziert wird, die Definition und Basserweiterung hingegen zunehmen. Die optimale Position der Lautsprecher kann nur durch Ausprobieren und kleine Anpassungen während der ersten Hörsitzungen gefunden werden.

Die Positionierung von Lautsprechern in einem Raum ist keine exakte Wissenschaft. Selbst Experten müssen experimentieren.

Versuchen Sie, die beste Balance zwischen Bassquantität gegenüber Qualität und Sprachqualität gegenüber Verständlichkeit zu finden.

Anschlüsse

Bevor Sie Ihre Lautsprecher anschließen, vergewissern Sie sich, dass alle aktiven Einheiten Ihres Systems vom Netz getrennt sind. Stellen Sie beim Einschalten Ihres Soundsystems oder beim Wechseln der Eingangsquellen eine niedrige Lautstärke ein. Erhöhen Sie die Lautstärke almählich.

Anschlussbuchsen und Verbindungen

Die Modelle 5010, 5020. 5040 und 5090 verfügen über standardmäßige Crossover mit zwei Anschlussklemmen.

Spezielle Lautsprecherkabel bieten eine höhere Wiedergabequalität als Allzweckkabel. Verwenden Sie für Front- und Centerlautsprecher Kabel mit einem möglichst hohen Kupferanteil. Dünne Kabel reduzieren die Bassstärke und schränken den Dynamikbereich ein. Surround- (hintere) Kanäle sind weniger anspruchsvoll.

Lautsprecherkabel weisen entlang einer Kabelseele einen Kennfaden auf. Üblicherweise wird diese mit den positiven Anschlussklemmen verbunden. Die Kabel vom Verstärker zu den Frontlautsprechern sollten nach Möglichkeit gleich lang sein. Verbinden Sie niemals Kabelstücke miteinander, verwenden Sie stets Längen in einem Stück.

Vorbereitung der Kabel

Trennen Sie das Kabelende über eine Länge von ca. 40 mm. Entfernen Sie von den äußersten 10 mm des Kabels die Isolierung und verdrehen Sie die Enden, damit keine losen Drähte herausstehen. Kappen Sie das Kabel, sodass 7 mm des blanken Drahts übrigbleiben.

Anschließen einer Anschlussklemme

Lösen Sie die Anschlussklemme gegen den Uhrzeigersinn, bis das Befestigungsohr am Ende der Anschlussschraube sichtbar wird. Schieben Sie das bianke Kabelende in das Öhr. Ziehen Sie die Anschlussklemme wieder handfest an. Vergewissern Sie sich, dass keine losen Drähte herausstehen, die benachbarte Klemmen berühren könnten. Die Sicherheitsvorschriften der EU untersagen die Verwendung von 4-mm-Lautsprechersteckern.

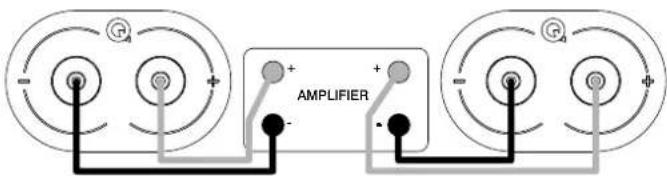

Verbinden Sie die ROTE (1) Anschlussklemme des RECHTEN Lautsprechers mit der ROTEN (-), positiven Anschlussklemme des RECHTEN Verstärkerkanals. Verbinden Sie die SCHWARZE (-) Anschlussklemme des Lautsprechers mit der entsprechenden SCHWARZEN, negativen (-) Anschlussklemme des Verstärkers. Wiederholen Sie diesen Vorgang für den LINKEN Kanal.

G + - AMPLIFIER + -

Inbetriebnahme

Wie viele komplexe mechanische Systeme liefern die 5000-Lautsprecher ihre optimale Leistung erst nach einer gewissen Betriebsdauer. Die einwandfreie Leistung eines Lautsprechers hängt zum Teil von der Konformität der bei der Herstellung verwendeten Aufhängungsmaterialien ab. Diese erreichen ihren langfristigen Gleichgewichtszustand erst, wenn sie mit der Temperatur und dem Elastizitätsmodul arbeiten, die bei der Entwicklung definiert wurden. Es kann einige Tage dauern, bis ein Lautsprecher, der in einem kalten Warenlager aufbewahrt wurde, Zimmertertemperatur erreicht. Daher empfehlen wir 24 Stunden im Normalgebrauch, bis die Schallwandler sich genug aufgelockert haben, um so zu funktionieren, wie von den Entwicklern vorgesehen.

Pflegehinweise

Gehäusepflege

Gehäuse nur mit einem leicht angefeuchteten Tuch abwischen. Keine lösemittelhaltigen Reinigungsmittel verwenden. Auf keinen Fall Scheuermittel verwenden.

Die Gehäuseoberfläche erfordert normalerweise nur ein leichtes Abstauben. Wenn Sie ein Spray oder einen anderen Reiniger verwenden, benetzen Sie damit zuerst das Reinigungstuch und nicht direkt das Gerät. Testen Sie das Spray oder den Reiniger zuerst an einer kleinen unauffälligen Stelle, da einige Reinigungsmittel den Lack beschädigen könnten. Benutzen Sie keine Scheuermittel oder Mittel, die Säuren oder Basen enthalten. Vermeiden Sie den Kontakt von Reinigungsmitteln mit den Schallwandlern und berühren Sie diese möglichst nicht, um Schäden zu vermeiden.

Gitter

Die Gitter sollten bei Bedarf nur mit einer weichen Bürste gereinigt werden.

Wenn Sie die Lautsprecher ohne die Gitter benutzen, denken Sie bitte daran, diese wieder anzubringen, wenn Kinder oder Haustiere anwesend sind.

Schallwandler

Freiliegende Schallwandler nicht berühren, da sie leicht beschädigt werden können.

Garantie

Auf die passiven Lautsprecherprodukte von Q Acoustics besteht eine Garantie für die Fehlerfreiheit von Material und Verarbeitung für einen Zeitraum von 4 Jahren ab dem Kaufdatum. Während der Garantiezeit wird Q Acoustics fehlerhafte Produkte nach einer Prüfung durch das Unternehmen oder einen benannten Händler oder Vertreter nach eigenem Ermessen reparieren oder ersetzen.

Unsachgemäßer Gebrauch und normaler Verschleiß werden von dieser Garantie nicht erfasst.

Ware zur Reparatur sollte in erster Linie an den ursprünglichen Händler zurückgegeben werden. Wenn dies nicht möglich ist, wenden Sie sich an Q Acoustics oder einen zugelassenen Händler in Ihrer Region, um die richtige Garantieabwicklung zu bestimmen. Wenn möglich, sollte zur Rücksendung des Produkts die Originalverpackung verwendet werden, da Schäden, die während des Transports in die Reparaturwerkstatt entstehen, nicht unter die Garantie fallen. Ihre gesetzlichen Rechte werden in keiner Weise von dieser Garantie berührt.

Die Garantie kann auf 5 Jahre verlängert werden, wenn Sie Ihr Produkt unter der folgenden Internetadresse registrieren: qacoustics.co.uk/register.

Für Serviceinformationen in anderen Ländern senden Sie bitte eine E-Mail an: [e-mail].

Q Acoustics

In unserem Online-Wissensportal finden Sie weitere Informationen, die nicht in diesem Handbuch enthalten sind. Dort können Sie auch Supportfragen und Anfragen stellen: www.qacoustics.co.uk/FAQs

Zubehör

Q 3000FSi Lautsprecherständer (Paar) schwarz und weiß für 5010 / 5020

Gehäuseabmessungen (H × B × T): 250 x 682 x 290 mm 26,9 x 9,8 x 11,4 Zoll

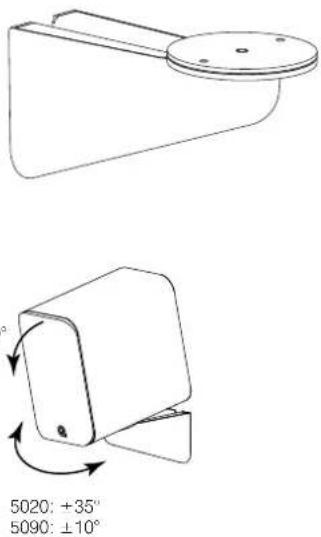

Q 3000WB Wandhalterung (einfach) schwarz und weiß für 5010

Gehäuseabmessungen (H × B × T): 165 × 70 × 99 mm 6,5 × 2,8 × 3,9 Zoll

Q WB75 Wandhalterung (einfach) schwarz und weiß für 5020 / 5090

Gehäuseabmessungen (H × B × T): 119 x 102 x 231 mm 4,7 x 4,0 x 9,1 Zoll

Technische Daten

Produkt 5010 5020

Tieftöner: 1 × 110 mm (4,5 Zoll) 1 × 125 mm (5,0 Zoll)

Hochtöner: 1 × 25 mm (1,0 Zoll) 1 × 25 mm (1,0 Zoll)

Frequenzgang (-6 dB): 56 Hz - 30 kHz 53 Hz - 30 kHz

Nennimpedanz: 6 Ω 6 Ω

Minimale Impedanz: 3,3 Ω 3,3 Ω

Empfindlichkeit (2,83 V bei 1 kHz): 86,3 dB/W/m 87,8 dB/W/m

Empfohlene Verstärkerleistung: 15 – 90 W

25-100W

Übergangsfrequenz:

2.5 kHz

2,5 kHz

Effektives Volumen:

5.01

6,81

Abmessungen (je Lautsprecher) H × B × T:

264 × 160 × 263 mm

284 × 180 × 293 mm

Gewicht (je Lautsprecher):

5,6 kg (12,3 lbs)

7.0 kg (15.4 lbs)

Produkt 5040 5090

Tieftöner: 2 × 125 mm (5,0 Zoll) 2 × 110 mm (4,5 Zoll)

Hochtöner: 1 × 25 mm (1,0 Zoll) 1 × 25 mm (1,0 Zoll)

Frequenzgang (-6 dB): 39 Hz - 30 kHz 57 Hz - 30 kHz

Nennimpedanz: 6 Ω 6 Ω

Minimale Impedanz: 3,0 Ω 3,2 Ω

Empfindlichkeit (2,83 V bei 1 kHz): 91,5 dB/W/m 90,5 dB/W/m

Empfohlene Verstärkerleistung: 25 – 150 W 25 – 150 W

Übergangsfrequenz:

Effektives Volumen:

Abmessungen (je Lautsprecher) H × B × T:

Gewicht (je Lautsprecher):

2.5 kHz

27.01

967 × 361 × 293 mm

inkl. Spike-Füße u. Stabilisator

18.0 kg (39.7 lbs)

2,1 kHz

7,81

164 × 430 × 243 mm
