GEBRUIKSAANWIJZING 5010 Q Acoustics

Belangrijke veiligheidsinformatie en waarschuwingen 64

Inleiding....65

Inhoud van de verpakking....66

Voorbereiding....67

Positionering....68

Aansluitingen....69

Inlopperiode 70

Nazorg....70

Garantie....70

Accessoires....71

Specifications 72

Belangrijke veiligheidsinformatie en waarschuwingen

1. Veiligheidsinformatie en waarschuwingen

Voordat u uw luidsprekers aansluit, dient u ervoor te zorgen dat alle units van uw geluidsinstallatie zijn losgekoppeld van de netspanning.

Als u uw geluidssysteem aanzet of inputbronnen wijzigt, moet u de hoofdvolumeregelaar op een laag niveau zetten. Zet het niveau geleidelijk aan hoger.

Speel uw geluidsinstallatieNOOIT af op maximaal volume. De stand van de volumeregelaar is misleidend en geeft niet het vermogensniveau van de installatie aan. Een zeer hoge volume-instelling kan uw gehoor beschadigen.

1.1. Instructies

Lees en begrijp deze instructies voordat u uw luidsprekers gaat gebruiken. Schade die is ontstaan omdat u deze instructies niet hebt opgevolgd, valt niet onder de garantie. Bewaar deze instructies op een veilige plek.

2. De luidsprekers uitpakken

Pak de luidsprekers volledig uit. Til de luidsprekers uit de dozen door de kasten vast te houden. Til ze niet op aan de beschermhoezen. De 5040s zijn zwaar – vraag zo nodig om hulp om ze op te tillen.

Sleep de luidsprekers bij het verplaatsen niet over de vloer, dit kan schade veroorzaken. Til elke luidspreker op voordat u hem verplaatst.

Controleer de luidspreker zorgvuldig. Als er onderdelen beschadigd zijn of ontbreken, dient u dat zo snel mogelijk aan uw leverancier te melden.

Bewaar de verpakking voor toekomstig vervoer. Als u de verpakking weggooit, volg dan alle geldende recycling-voorschriften.

3. Installatie

• Gebruik alleen de accessoires die met het product zijn meegeleverd.
• Als u uw luidsprekers gebruikt zonder de roosters, wees dan voorzichtig en

bescherm de units tegen schade.

• Demonteer de luidspreker NIET. Hiermee vervalt namelijk de garantie.
• Sluit uw luidsprekeraansluitingspunten niet aan op de netspanning.
• Bescherm uw luidsprekers tegen extreme kou, hitte, vocht of zonlicht.
• De luidsprekers zijn geschikt voor gebruik in tropische en/of gematigde klimaten.

3.1. Vocht

• Reduceer het risico op brand of elektrische schokken door de luidsprekers te beschermen tegen regen, vocht, druppels of spetters.
• Gebruik dit apparaat niet in de buurt van water.

3.2. Onderhoud

Laat onderhoud over aan vakbekwaam onderhoudspersoneel. Onderhoud is nodig wanneer het apparaat op enigerlei wijze is beschadigd, als er vloeistof op het apparaat is gemorst, als er voorwerpen in het apparaat zijn gevallen, als het apparaat is blootgesteld aan regen of vocht, als het niet naar behoren functioneert of als het is gevallen.

4. Gebruikte symbolen

Waarschuwingssymbool

Het uitroeptekensymbool richt de aandacht op informatie in deze handleiding die u goed moet lezen om gebruiks- of onderhoudsproblemen te voorkomen.

Symbool voor afgedankte elektrische en elektronische apparatuur

Dit symbool betekent dat het product gescheiden van ander huishoudelijk afval verwijderd moet worden en naar een apart inzamelpunten voor terugwinning en recycling van elektrische en elektronische apparatuur gebracht dient te worden.

Zorg ervoor dat u vertrouwd bent met de geldende wetgeving inzake de gescheiden inzameling van elektrische en elektronische producten.

Inleiding

Hartelijk dank om de Q Acoustics 5000 luidsprekers te kopen.

Deze gebruikershandleiding neemt u stap voor stap door de opstelling en installatie van de 5000 Series. De handleiding helpt u met een probleemloze opstelling en verzekert de optimale performance van het product. De 5000 Series zijn een reeks luidsprekers die zijn ontworpen om te voldoen aan de hoogste verwachtingen van liefhebbers van 2-kanaalsgeluid en van films.

De gebruikershandleiding behandelt:

5010: Compacte boekenplankluidspreker met een 110 mm woofer.

5020: Boekenplankluidspreker met een 125 mm woofer.

5040: Vloerluidspreker met twee 125 mm woofers.

5090: Centrale luidspreker met twee 110 mm woofers.

Lees de instructies, de belangrijke veiligheidsinformatie en de waarschuwingen zorgvuldig door vóór de installatie en het gebruik om te zorgen voor een veilige en optimale werking van dit product.

We hopen dat u zult genieten van uw ervaring met Q Acoustics.

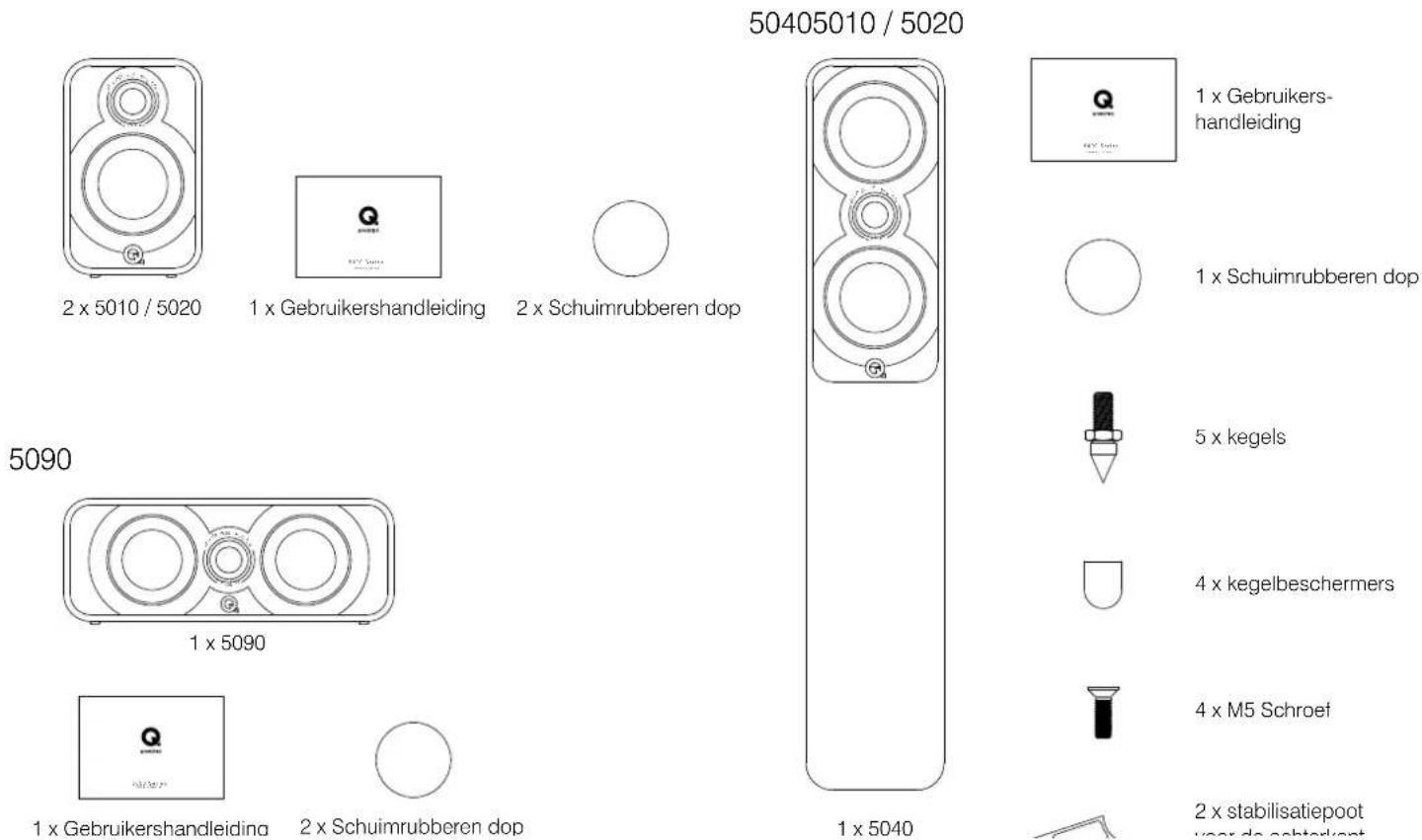

Inhoud van de verpakking

Voorbereiding

Til de luidsprekers uit de dozen door de kasten vast te houden. Raak de drivers niet aan en gebruik nooit de beschermhoezen om ze op te tillen. De 5040 is zwaar – vraag zo nodig om hulp om ze te verplaatsen.

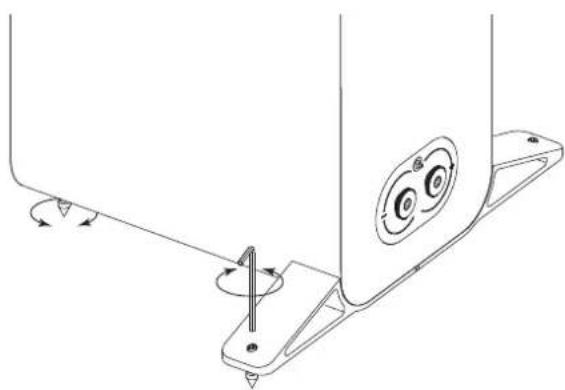

De 5040 luidspreker installeren

De 5040 luidsprekers zijn uitsluitend bestemd om op de vloer te monteren. We adviseren dat u de ondersteunende basis bevestigt tijdens het uitpakken zoals in het diagram hierboven om schade aan de luidspreker te voorkomen. U kunt de basis bevestigen nadat de luidspreker is uitgepakt, maar bescherm de luidspreker tegen schade en plaats hem op een zachte dock of iets gelijkaardigs. Let ook op dat u de drivers niet beschadigt.

De kegels zijn scherp. Wees voorzichtig! Plaats nooit een luidspreker met kegels op een plek waar hij schade kan veroorzaken! Verplaats uw luidsprekers altijd door ze op te tillen – versleep ze nooit!

Schroef de kegels, voorzien van borgmoeren, halverwege in de onderkant en zet de luidspreker weer rechtop. (Als u een houten of stenen vloer hebt, schuif dan een kegelbeschermer over elke kegel voordat u de luidspreker weer rechtop zet). Als de luidspreker weer goed rechtop staat, steekt u de inbussleutel in alle achterste kegels vanaf de bovenkant en verstelt u alle kegels totdat de luidspreker waterpas en stabiel staat.

De 5010/5020 luidsprekers worden idealiter gemonteerd op Q Acoustics standaarden en kunnen ook worden gemonteerd op de Q Acoustics muurbeugel. Standaard gemonteerde luidsprekers moeten worden behandeld als vioerluidsprekers, behalve dat de luidspreker iets dichter bij de achterwand kan worden geplaatst.

5040

De 5040 luidsprekers moeten op ten minste 0,2 m van een achterwand geplaatst worden, op 0,5 m van de zijwanden en op 2,0 - 4,0 m van elkaar en op gelijke afstand van de zittende luisteraar. Door de luidsprekers licht naar binnen te draaien, zal het stereobeeld scherper zijn in vergelijking met een engere sound stage.

5090

De 5090 luidspreker moet op ten minste 0,2 m afstand van een achterwand en een centraal tv-systeem worden geplaatst.

Schuimrubberen dop

De 5000 series luidsprekers hebben de poort aan de achterzijde en zijn ontworpen om best te werken met ten minste 0,2 m vrije ruimte achter hen. In het algemeen geldt dat hoe dichter de luidsprekers tegen de achterwand staan, hoe meer de lage frequenties versterkt zullen worden tot ze het aigehele geluid overweidigen. In dit geval nemen de lage lonen af als de achterpoort wordt gesloten met schuimrubberen doppen. Dit kan handig zijn wanneer door de inrichting van het huis de luidspreker dichter bij een achterwand gebruikt moet worden zoals wanneer die gemonteerd is op een muur.

Zorg ervoor dat de doppen goed in de poort passen, maar duw ze niet te ver naar binnen. U zult horen dat de lage tonen afnernen maar de extensie en definitie van de lage tonen zullen toenemen. U kunt de optimale positie van de luidsprekers alleen maar vinden door ermee te experimenteren en kleine aanpassingen te doen tijdens de eerste luistersessies.

Luidsprekers positioneren in een kamer is geen exacte wetenschap. Zelfs experts moeten experimenteren.Probeer het beste evenwicht te vinden tussen de hoeveelheid lage tonen versus kwaliteit en vocale kwaliteit versus verstaanbaarheid.

Aansluitingen

Voordat u uw luidsprekers aansluit, dient u ervoor te zorgen dat alle actieve units van uw installatie zijn losgekoppeld van de netspanning. Als u uw geluidssysteem aanzet of inputbronnen wijzigt, moet u de hoofdvolumeregelaar op een laag niveau zetten. Zet het niveau geleidelijk aan hoger.

Aansluitingspunten en verbindingen

De 5010, 5020, 5040 en 5090 hebben standaard cross-overs met twee aansluitingspunten.

Speciale luidsprekerkabels geven een betere geluidsweergave dan standaardkabels. Gebruik kabels met een royale hoeveelheid koper voor de voor- en middenkanalen. Dunne kabels verminderen de bastonen en beperken het dynamische bereik. Surroundkanalen (achter) zijn minder belangrijk.

Een luidsprekerkabel heeft een streep of indicator aan de binnenkant. Gewoonlijk wordt hij aangesloten op de positieve terminals. De kabels waarmee de versterker op de voorste luidsprekers wordt aangesloten, hebben bij voorkeur dezelfde lengte. Sluit nooit meerdere kabels op elkaar aan – gebruik kabels uit één stuk.

Kabels voorbereiden

Splits de kabel tot een diepte van ongeveer 40 mm. Strip de kabel tot 10 mm diep en draai de uiteinden vast om losse draden te bundelen. Snijd de kabel af zodal 7 mm kale draad wordt blootgelegd.

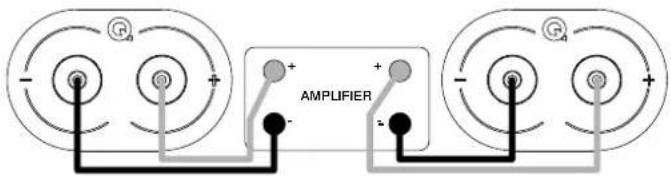

Een aansluitingspunt verbinden

Schroef de terminal naar links los, zodat de montage-opening aan de onderkant van de terminalkolom vrijkomt. Steek het kale uiteinde van de kabel in de opening. Draai de terminal met de hand weer volledig vast. Zorg dat er geen losse draden zijn die naastgelegen terminals kunnen raken. De EU-veiligheidsvoorschriften staan het gebruik van luidsprekerstekkers van 4 mm niet toe.

Sluit het RODE (+) aansluitingspunt van de RECHTERLUIDSPREKER aan op het RODE, positieve (+) aansluitingspunt op het RECHTERKANAAL van de versterker. Sluit het ZWARTE (−) aansluitingspunt van de luidspreker aan op het overeenkomende ZWARTE, negatieve (−) aansluitingspunt van de versterker. Herhaal deze procedure voor het LINKERKANAAL.

G + - AMPLIFIER + - G4

Inloopperiode

Net zoals vele soorten complexe mechanische systemen, zullen de 5000 luidsprekers pas optimaal presteren nadat ze een bepaalde periode werden ingelopen. De correcte prestatie van een luidspreker is gedeeltelijk afhankelijk van de naleving van de ophangingsmaterialen die worden gebruikt tijdens de productie en zij zullen alleen hun langdurige stabiele toestand bereiken wanneer ze gebruikt worden aan de temperatuur en elasticiteitsmodulus die werd gespecificeerd tijdens de ontwerpfase. Het kan een aantal dagen duren voordat een luidspreker die in een koud magazijn stond om de kamertemperatuur te bereiken. We adviseren daarom ten minste 24 uur normaal gebruik zodat de drivers voldoende los komen en ze kunnen presteren zoals de ontwerper voor ogen had.

Nazorg

Onderhoud van de kast

Reinig de kasten alleen met een licht bevochtigde doek. Gebruik geen reinigers met oplosmiddelen. Gebruik nooit schuurmiddelen.

De kastoppervlakken hoeven meestal alleen afgestoft te worden. Als een spuitbus of een ander reinigingsmiddel gebruikt moet worden, brengt u het reinigingsmiddel eerst op de dock aan, niet direct op de kast. Test het reinigingsmiddel eerst op een klein hoekje, omdat sommige reinigingsmiddelen de afwerking aantasten. Gebruik geen schurende reinigingsmiddelen of middelen die zure of basische stoffen bevatten. Gebruik nooit reinigingsmiddelen op de drivers en raak ze niet aan, omdat ze daardoor beschadigd zullen raken.

Roosters

De roosters kunnen zo nodig met een zachte borstel worden schoongemaakt. Als u de luidsprekers zonder roosters hebt gebruikt, dient u de roosters weer aan te brengen als er huisdieren of kinderen in de kamer aanwezig zijn.

Drivers

Raak de drivers niet aan, omdat ze snel beschadigd raken.

Garantie

Q Acoustics-passieve luidsprekers zijn gegarandeerd vrij van defecten in materiaal en productie voor een periode van vier jaar vanaf de aankoopdatum. Tijdens de garantieperiode zal Q Acoustics naar eigen goeddunken een product repareren of vervangen als het na inspectie door het bedrijf, of een aangestelde distributeur of vertegenwoordiger, defect is gebleken.

Verkeerd gebruik en normale slijtage vallen niet onder de garantie.

Goederen ter reparatie moeten in de eerste instantie worden teruggestuurd naar de leverancier die het product verstrekt heeft. Is dit niet mogelijk, neem dan contact op met Q Acoustics of de door Q Acoustics aangestelde distributeur in uw regio om de juiste garantieprocedure te bepalen. Gebruik indien mogelijk de oorspronkelijke verpakking om het product terug te sturen, aangezien schade tijdens het transport naar het reparatiecentrum niet door de garantie wordt gedekt. De garantie heeft op geen enkele manier invloed op uw wettelijke rechten.

De garantie kan tot 5 jaar worden verlengd door het product te registeren op qacoustics.co.uk/register.

Neem voor onderhoudsinformatie contact op met: [e-mail]

Q Acoustics

Als u vragen hebt over deze gebruikershandleiding, en /of andere vragen of verzoeken, ga naar onze online kennisbestandportal op: www.qacoustics.co.uk/FAQs

Accessoires

Q 3000FSi Luidsprekerstandaard (2 stuks)

Zwart en wit

Geschikt voor 5010 / 5020

Geschikt voor 5020 / 5090

Nominale impedantie: 6 Ω 6 Ω

Minimale impedantie: 3,3 Ω 3,3 Ω

Gevoeligheid (2,83 V @ 1 kHz): 86,3 dB/W/m 87,8 dB/W/m

Aanbevolen vermogen van de versterker: 15 - 90 W

Cross-over-frequentie:

Effectief volume:

Afmetingen (per luidspreker) HxBxD:

Gewicht (per luidspreker):

25 - 100 W

2.5 kHz

5.0 L 6.8 L

264 x 160 x 263 mm

(10.4 × 6,3 × 10,4 in)

5.6 kg

2,5 kHz

284 x 180 x 293 mm

(11,2×7,1×11,5in)

7.0 kg

Product 5040 5090

Basunit: 2 x 125 mm 2 x 110 mm

Treble-unit: 1 x 25 mm 1 x 25 mm

Frequentierespons (-6dB): 39 Hz - 30 kHz 57 Hz - 30 kHz

Nominale impedantie: 6 Ω 6 Ω

Minimale impedantie: 3,0 Ω 3,2 Ω

Gevoeligheid (2,83 V @ 1 kHz): 91,5 dB/W/m 90.5 dB/W/m

Aanbevolen vermogen van de versterker: 25 - 150 W

Cross-over-frequentie:

Effectief volume:

Afmetingen (per luidspreker) HxBxD:

Gewicht (per luidspreker):

25 - 150 W

2.5 kHz

27.0 L

967 x 361 x 293 mm

incl. spikes & stabilisatiestukken

18,0 kg

2,1 kHz

7,8 L

164 x 430 x 243 mm

(6.5 × 16.9 × 9.6 in)

8,5 kg
