MANUAL DE USUARIO Concept 30 Q Acoustics

Información importante de seguridad y advertencias 23

Introducción 24

Contenidos del embalaje 25

Preparación....26

Colocación 27

Conexiones 28

Funcionamiento....29

Cuidado....29

Garantía 29

Accesorios....30

Especificaciones 31

Información importante de seguridad y advertencias

1. Información de seguridad y advertencias

Antes de conectar nada a los altavoces, asegúrese de que todas las unidades en su sistema de sonido estén desconectadas de la fuente de alimentación principal.

Al encender su sistema de sonido o cambiar las fuentes de entrada, configure el control de volumen principal a un nivel bajo. Aumente el nivel de forma gradual.

NUNCA utilice el sistema de sonido con el nivel de volumen máximo. La posición del control de volumen es engañosa y no indica el nivel de potencia real del sistema. Utilizar el sistema con un nivel de volumen muy alto puede dañar el oído.

1.1. Instrucciones

Lea y comprenda estas instrucciones antes de utilizar los altavoces por primera vez. La garantía no cubre daños causados por fallos debidos al incumplimiento de estas instrucciones. Guarde estas instrucciones en un lugar seguro.

Preste atención a todas las advertencias.

Siga todas las instrucciones.

No utilice este equipo cerca del agua.

NO conecte los terminales de su altavoz a la fuente de alimentación principal.

No instale la unidad cerca de fuentes de calor tales como radiadores, calefactores, estufas u otros aparatos (incluidos amplificadores que produzcan calor).

Utilice solamente accesorios/complementos especificados por el fabricante.

Desenchufe la unidad durante tormentas eléctricas o cuando no la vaya a utilizar durante un periodo prolongado.

2. Desembalaje de los altavoces

Desembale los altavoces completamente. Levante los altavoces de los cartones de embalaje sujetando la estructura. No utilice las bolsas de protección para levantarlos. Los altavoces Concept 50s son pesados; pida ayuda para levantarlos.

Cuando manipule los altavoces, no los arrastre por el suelo, ya que podría causarlos daños. Levante cada altavoz antes de moverlo.

Revise detenidamente los altavoces. Si hubiese algún daño o faltase algún elemento, comuníquelo lo antes posible al distribuidor.

Conserve el embalaje para transportar los altavoces cuando lo necesite. Si desecha el material de embalaje, hágalo siguiendo la normativa local de reciclaje vigente en su zona.

3. Instalación

• Utilice solamente los accesorios proporcionados con Concept 50.
• Para evitar daños, debe instalar de forma segura los altavoces en el suelo, siguiendo las indicaciones proporcionadas en las instrucciones de instalación.
• Si utiliza los altavoces sin las rejillas instaladas, tenga cuidado y proteja los controladores frente a posibles daños.
• NO desmonte el altavoz. Si lo hace, anulará la garantía.
• La unidad se ha diseñado para ser utilizada en climas tropicales y moderados.

3.1. Humedad

• Para reducir el riesgo de descarga eléctrica e incendio, no exponga la unidad a lluvia, humedad, gotas de líquido o salpicaduras.
• No utilice este equipo cerca del agua.

3.2. Reparaciones

La unidad debe ser reparada solamente por personal técnico cualificado. Debe reparar la unidad cuando presente algún tipo de daño, cuando haya entrado en contacto con líquido o haya caído algún objeto en su interior, cuando haya quedado expuesta a la lluvia o humedad, no funcione con normalidad o se haya caído.

4.0. Símbolos utilizados en este producto

Símbolo de advertencia de peligro El signo de exclamación indica la existencia de características que debe leer detenidamente en este manual para evitar problemas de funcionamiento y mantenimiento.

Símbolo de residuos de equipos eléctricos y electrónicos

Este símbolo indica que, a la hora de desechar la unidad, debe hacerlo en un contenedor apropiado, nunca con los residuos domésticos, y debe enviarse a un centro de recogida independiente para recuperación y reciclaje de equipos eléctricos y electrónicos.

Asegúrese de conocer la normativa local sobre la recogida de productos eléctricos y electrónicos.

Introducción

Gracias por haber adquirido este producto de Q Acoustics Concept.

Este manual tiene por objeto ayudarle a realizar la instalación y configuración de sus altavoces de la serie Concept. Le ayudará a realizar una instalación correcta y a asegurar un rendimiento óptimo del producto. La serie Concept es una gama de altavoces diseñados para satisfacer las más altas expectativas de audiófilos de 2 canales dedicados y los entusiastas de películas más exigentes.

El manual cubre:

Concept 30: Altavoz de estantería con controlador de graves de 125 mm.

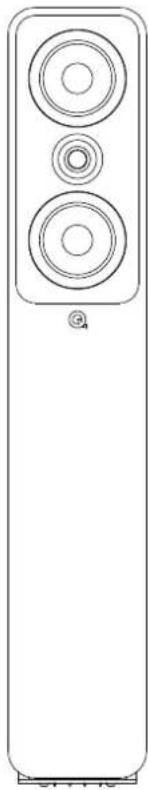

Concept 50: Soporte de suelo con dos controladores de graves de 125 mm.

Concept 90: Altavoz central con dos controladores de graves de 125 mm.

Lea todas las instrucciones, la información importante de seguridad y las advertencias antes de instalar y utilizar el producto, para asegurar un correcto funcionamiento del mismo.

Esperamos que disfrute de su experiencia con Q Acoustics.

Contenidos del embalaje

Concept 30

2 unidades Concept 30

1 manual del usuario

2 tapones de espuma

Concept 90

1 manual del usuario

2 lapones de espuma

Concept 50

1 manual del usuario

1 tapon de espuma

5 pies con extremo de bola

5 pies de espiga

4 tornillos M4

1 base del soporte

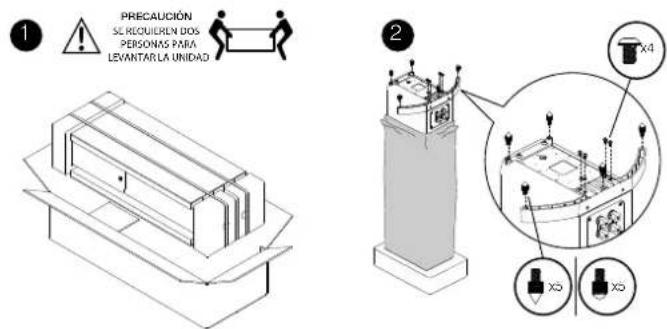

Preparación

PRECAUCIÓN

SE REQUIEREN DOS

PERSONAS PARA EVENTARLA UNIDA

Instalación de los altavoces

Los altavoces Concept 50 se han diseñado para ser instalados en el suelo solamente. Para evitar causar daños a los altavoces, recomendamos que fije la base del soporte durante el proceso de desembalaje, tal como se indica en la imagen anterior. No obstante, puede acoplar la base una vez desembalado el altavoz, pero debe protegerla frente a posibles daños colocándola sobre un paño suave o similar. Debe tener cuidado para no dañar los controladores.

Es importante asegurar que los altavoces queden colocados con firmeza en el suelo utilizando una de las opciones de soporte proporcionadas. El pie de espiga tiene la función de perforar la alfombra o moqueta y quedar apoyado en la superficie inferior del suelo. El pie con extremo de bola debería utilizarse cuando no haya alfombras o moquetas y el pie de espiga pueda dañar la superficie del suelo.

Independientemente del pie que utilice, debe seguir el mismo procedimiento para garantizar una instalación estable. Instale los pies tal y como se muestra en la imagen proporcionada, asegurándose de queden perfectamente atornillados. Ajuste los pies hasta que el altavoz esté nivelado y estable. Por último, bloquee las cinco tuercas de espiga.

Para evitar que se produzcan daños durante la instalación de los pies de espiga, no arrastre el altavoz y colóquelo en un lugar en el que no pueda dañar ni perforar cables, etc. Utilizados correctamente, los pies puntiagudos no dañan las alfombras. En el caso de suelos de madera delicados, es recomendable usar protecciones o monedas (no proporcionados) entre los pies de espiga o bola y el suelo.

Base de aislamiento de la serie Concept 50

Los altavoces Concept están equipados con nuestro propio sistema de suspensión, que aísla la base del cuerpo principal del altavoz. Esta tecnología de aislamiento permite una cantidad calculada de movimiento dentro de la base del altavoz, así que, no se alarme por eso durante la instalación. En la serie Concept 50 puede bloquearse esta opción si desea utilizar su propia base de aislamiento, tal como se muestra en la imagen anterior.

Colocación

Los altavoces de la serie Concept se han diseñado con una carcasa trasera y funcionan mejor con un espacio libre de al menos 0,2 m detrás de ellos. Por lo general, cuanto más cerca estén los altavoces de la pared trasera, más se reforzarán las frecuencias graves, incluso pudiendo llegar a perjudicar al sonido general. En este caso, la colocación del tapón de espuma en el puerto trasero puede ayudar a reducir los graves, algo de gran utilidad en entornos domésticos, en los que la limitación de espacio implique la utilización de altavoz cerca de una pared trasera como, por ejemplo, cuando se han instalado en una pared.

Asegúrese de colocar bien los tapones en el puerto pero no los introduzca demasiado profundamente. Podrá notar como se reducen los niveles de graves en general y como aumenta su alcance y definición. Debe probar y experimentar para conseguir la posición óptima de los altavoces, haciendo pequeños ajustes las primeras veces que los utilice.

La colocación de un altavoz en una habitación no es una ciencia exacta. Incluso los instaladores expertos necesitan hacer varias pruebas.

Pruebe para conseguir el mejor equilibrio entre el nivel de graves y la calidad y entre la calidad vocal y la claridad de la voz.

Concept 30

Los altavoces Concept 30 deben instalarse idealmente en los soportes FS75. También se pueden instalar en la pared utilizando el soporte de pared WB75. Los altavoces montados en soporte deben tratarse como altavoces de suelo excepto que el altavoz puede colocarse un poco más cerca de la pared trasera.

Concept 50

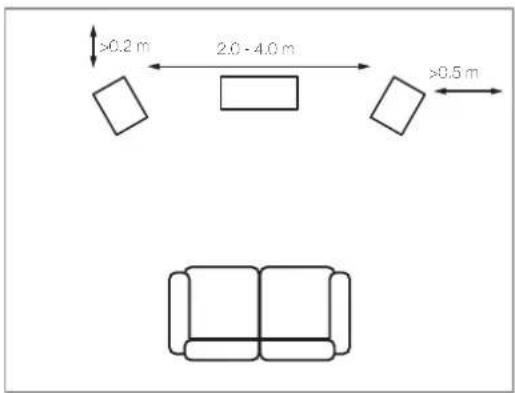

Los altavoces de la serie Concept 50 deben colocarse a una distancia mínima de 0,2 m de una pared trasera, a 0,5 m de las paredes laterales y a una distancia de 2,0 a 4,0 m y equidistantes con respecto a la posición de un oyente sentado. Si inclina ligeramente los altavoces hacia el interior mejorará la imagen estéreo, pero creará un entorno acústico más estrecho.

>0.2 m 2.0 - 4.0 m >0.5 m Sofa

Concept 90

Los altavoces de la serie Concept 90 deben colocarse por lo menos a 0,2 metros de la pared trasera y céntricos con respecto a una pantalla de TV.

Conexiones

Terminales y conectores

Los altavoces de la serie Concept tienen doble cableado. Un conector de doble cableado incluye cuatro terminales. El par superior de terminales se conecta al altavoz de los agudos (HF) y el par inferior se conecta al altavoz de los graves (LF). Los conectores incluyen enlaces desmontables para conectar los pares del terminal y configurar el altavoz en modo de cableado único. Esto le permite conectar de modo tradicional el altavoz, utilizando un par de cables solamente.

Conexiones estándar

Conecte el terminal ROJO (+) del altavoz DERECHO al terminal ROJO, Positivo (+) en el canal DERECHO del amplificador.

Conecte el terminal NEGRO (-) del altavoz al terminal NEGRO, Negativo (-) correspondiente del amplificador.

Repita este procedimiento para el canal IZQUIERDO.

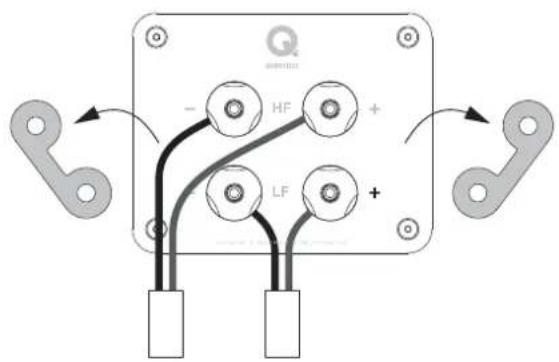

Conexiones de doble cableado

Para conectar la unidad con doble cableado: Prepare dos cables gemelos para cada altavoz. Desatornille todos los terminales del altavoz y retire ambos enlaces. Ahora conecte los terminales de agudos y los terminales de graves al amplificador, siguiendo el procedimiento detallado en el apartado de conexiones estándar.

Conexiones estándar

HF LF

Conexiones de doble cableado

Q HF + LF +

Funcionamiento

Como sucede con muchos tipos de sistemas mecánicos complejos, los altavoces de la serie Concept no proporcionarán su máximo rendimiento hasta que se hayan utilizado durante un período inicial concreto. El rendimiento correcto de un altavoz depende en parte del cumplimiento de los materiales de suspensión utilizados durante la fabricación, y solamente se asentarán después de haber funcionado a la temperatura y módulo de elasticidad especificados durante la fase de diseño. Un altavoz que se haya guardado en un lugar frío puede tardar varios días en alcanzar la temperatura ambiente, por lo que recomendamos un uso normal de al menos 24 horas para que los controladores entren en calor lo suficiente para que funcionen como pretende el diseñador.

Cuidado

Cuidado de la estructura

Limpie la estructura con un paño ligeramente humedecido. No utilice productos de limpieza que incluyan disolventes. No utilice ningún tipo de producto abrasivo.

La estructura solamente acumulará algo de polvo. En caso de utilizar un aerosol u otro producto de limpieza, eche el producto sobre el paño y nunca directamente sobre el equipo. Pruebe primero una zona pequeña, ya que algunos productos de limpieza pueden dañar el acabado. Evite utilizar productos abrasivos, o que contengan agentes alcalinos o ácidos. No utilice productos de limpieza sobre los controladores y evite tocarlos, ya que se podrían dañar.

Rejillas

Las rejillas deben limpiarse utilizando un cepillo suave cuando sea necesario.

Si utiliza los altavoces sin las rejillas, recuerde colocarlas cuando haya mascotas o niños cerca.

Controladores

No toque los controladores, ya que son muy delicados y se pueden dañar en caso de contacto.

Garantía

Los altavoces de Q Acoustics están garantizados contra defectos de materiales y mano de obra durante un período de 4 años tras la fecha de compra. Durante el periodo de vigencia de la garantía, Q Acoustics reemplazará o reparará, según su criterio, cualquier producto que sea considerado defectuoso tras haber sido revisado por la empresa o su agente o distribuidor autorizados.

El mal uso y el desgaste normal no están cubiertos por la garantía.

Para reparar la unidad, es necesario entregarla al distribuidor autorizado. Si no es posible, póngase en contacto con Q Acoustics o con el distribuidor autorizado de su zona para determinar el procedimiento correspondiente de la garantía. Si es posible, debe utilizarse el material de embalaje original para devolver el producto, ya que los daños producidos durante el transporte de la unidad al centro de reparación no están cubiertos por la garantía. La garantía no afecta en modo alguno a sus derechos legales.

La garantía puede ampliarse a 5 años registrando su producto en qacoustics.co.uk/register.

Para obtener información de servicio, póngase en contacto con [e-mail]

Q Acoustics

Para cualquier información adicional no incluida en este manual, preguntas técnicas y/o asistencia técnica, visite nuestra base de conocimientos en: www.qacoustics.co.uk/faqs

Accesorios

Soportes FS75

(An x Al x P) 638 x 286 x 338 mm

Adecuados para utilizar con la serie Concept 30

WB75 Soporte de pared negro brillante o blanco

(An x Al x P) 119 x 102 x 231mm

Adecuado para utilizar con las series Concept 30 y Concept 90

Respuesta de frecuencia (-6 dB): 54 Hz – 30 kHz 42 Hz – 30 kHz 67 Hz – 30 kHz

Impedancia nominal: 6 Ω 6 Ω 6 Ω

Impedancia mínima: 3,9 Ω 3,6 Ω 3,7 Ω

Sensibilidad (2,83 V @ 1 kHz): 87 dB/W/m 90,5 dB/W/m

Potencia del amplificador recomendada: 25 – 100 W

Frecuencia cruzada: 2,4 kHz 2,1 kHz

Distorsión (120 Hz - 20 kHz, @2.83Vrms): <0,2 %

Volumen efectivo: 7,0 L

Medidas (por altavoz) Al x An x P: 284 x 180 x 319 mm (11,2 x 7,1 x 12,6 pulg.)

Peso (por altavoz): 7,9 kg (17,4 libras)

90 dB/W/m

2 x tampas de espuma

Concept 90

2 x tampas de espuma1 x manual do utilizador

Concept 50

Repita o procedimento para o canal ESQUERDO.

Cuidados posteriores

inc. espigas e estabilizador

22,9 kg (50,5 lbs) 12,3 kg (27,1 lbs)
