MANUALE UTENTE 5050 Q Acoustics

Impedance nominale:6Ω6Ω

Impedance nominale:6Ω6Ω

Impedance minima: 3,0 Ω 3,2 Ω

Informazioni e awertenze importanti per la sicurezza 52
Introduzione 53
Contenuto della confazione 54
Preparazione 55
Posizionamento. 56
Collegamenti 57
Rodaggio 58
Manutenzione post-vendita 58
Garanzia 58
Accessori 59
Specifiche 60

Informazioni e avventenze importanti per la sicurezza

1. Informazioni e avertenze di sicurezza

Prima di effettuare qualsiasie collegamento agli altoparlanti, assicurarsi che tutte le unità attive dell'impianto siano scollegate alla rete elettrica.

Quando si accende l'impianto audio o si cambia sorgente di riproduzione del suono, impostare il controllo principale del volume a un livello basso. Alzare il volume gradualmente.

MAI azionate l'impianto audio a tutto volume. La posizione del controlo del volume è ingannevole e non indica l'effettivo livello di potenza dell'impianto. Utilizzato il volume a un livello molto elevato po danneggiare l'uditto.

1.1.Istruzioni

Leggere e comprehende le presenti istruzioni prima di utilizzare gli altoparlanti. In caso di danni causati dal mancato adempimento alle istruzioni, la garanzia non sare valida. Conservare le istruzioni in un luogo sicuro.

2. Disimballaggio degli altoparlanti

Disimballare completamente gli altoparlanti. Sollevare gli altoparlanti dagli scatolini afferrandone le casse. Non utilizzato i sacchetti protettivi per il sollevamento. I 5040 sono pesanti, quindi è opportuno chiedere aluto per sollevarli.

Nel maneggiare gli allotparanti, non trascinari sul pavimento poiché quello potrebbe causare danni: solleveri prima di spostarli.

Controllare attendamente gli altoparlanti. Se un articolo risulta danneggiato o mancante, riferirlo al proprio rivenditore il prima possible.

Conservare l'imballaggio per il trasporto futuro. Qualora si elimini l'imballaggio, si prega di farlo nel rispetto delle norme per il ricicchio dei materiali vigenti nel proprio paese.

3. Installazione

Utilizzare esclusivamente gli accessori forniti in dotazione con il prodotto.

• Se si mettono in funzione gli alltoparlanti sono le schermature, fare attenzione a proteggere le unità drive da eventuali danni.
• NON smontare l'altoparlante. Diversamente, la garanzia verrà invalidata.
  Non collegare imorsetti dell'altoparlante all'alimentazione.
  Non esporre gli altoparlanti ad eccessivo freddo, calore, umidita o luce del sole
  L'uso dell'impianto è indicato per climi tropicali e/o temperati.

3.1.Umidità

• Al fine di ridurre il rischio di incendio o scosse elettriche, quello dispositivo non deve essere esposto a pioggia, umicità, gocce e spruzzi d'acqua.
  Nonutilizzarequestodispositivovicinoallacqua.

3.2.Manutenzione

Per la manutenzione, richiedere l'assistenza di personale qualificato. La manutenzione è necessaria nel caso in cui il dispositivo venga in qualsiasi modo danneggiato, ad esempio quando vengono versati liquidi sullo stesso, vi sono caduti oggetti all'interno, l'apparecchiatura è stata esposta alla pioggia o all'umidità, la stessa non funzioni in modo normale o è caduta.

4. Simboli utilizzati sul prodotto

Simbolo di pericolo

Il punto esclamativo richiama l'attenzione su elementi per i quali occorre leggere attendamente quello manuale al fine di evitare problemi di funzionamento e manutenzione.

Simbolo relativo ai rifiuti di apparecchiature elettriche ed elettroniche
Questo significato indica che quando è necessario smaltire l'apparecchiatura,但这a deve essere separata da altri rifiuti domestici e consegnata ad apposite struttura di raccolta per il recupero o il riciclaggio di apparecchiature elettriche ed elettroniche.

Assicurarsi di essere a conoscenza delle norme locali relative alla raccolta differenziata di prodotti elettrici ed elettronici.

Introduzione

Grazie per aver acquistato gli altoparlanti Q Acoustics Concept.

Il presente manuale ha lo scopo di guidare l'utilizzatore nell'installazione e configurazione della seriese Concept. Consirtrà diottenere un'installazioneenza problemi e prestazioni ottimali dal prodotto. La seriese Concept è una gamma di altoparlanti progettati per soddisfare le più elevate aspettative degli amanti degli atoparianti a due canali e degli appassionati di cinema.

Il manuale tra tatta quanto segue:

5010: Altoparlante da scaffale compatto con un bass driver da 110 mm (4,5 pollici).

5020 Altoparlante da scaffale con un bass driver da 125 mm (5,0 pollici).

5040 Altoparlante da pavimento con due bass driver da 125 mm (5,0 pollici).

5090 Altoparlante centrale con un bass driver da 110 mm (4,5 pollici).

Si prega di leggere con attenzione le istruzioni, le informazioni e avventenze importanti per la sicurezza prima di installare e utilizzare il prodotto, in modo da garantirne il funzionamento soddisfacent e in sicurezza.

Ci auguriamo che gdotate al massimo dell'esperienza Q Acoustics.

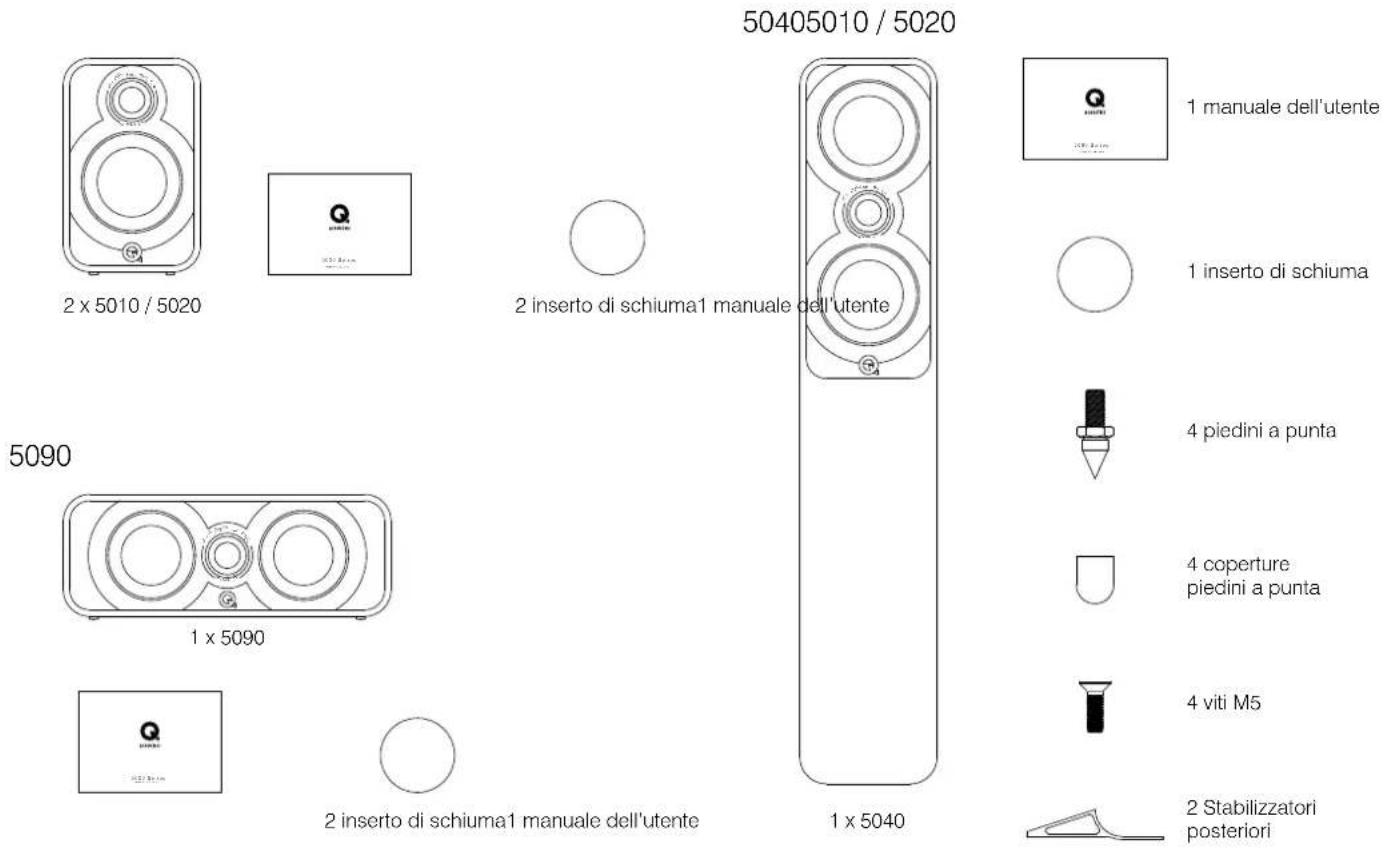

Contenuto della confezione

Preparazione

Sollevare gli altoparlanti dai cartoni afferrandone le casse. Non toccare i driver ne usare le buste protetive per sillarili. Gli altoparlanti 5040 sono pesanti: chiedere assistenza per sollevari se necessario.

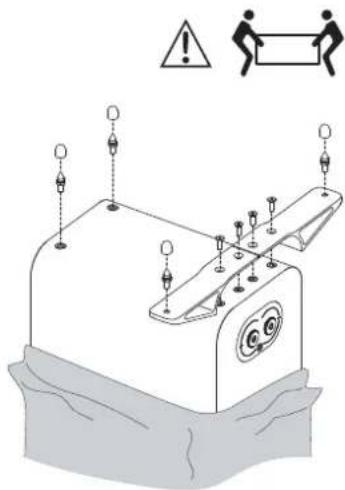

5040 Installazione degli altoparlanti

Gli alltoparanti 5040 posso solo essere montati a pavimento. Si consiglia di fissare la base di supporto durante il processo di disimballaggio come nel diagramma sopra, per evitare dani all'altoparlante. Tuttavia, è possibile collegarlo dopo che l'altoparlante è stato disimballato, ma è necessario proteggere l'altoparlante da eventuale danni posizionando sul panno morbidio o simile. É inoltre necessario prestare attenzione per evitare di danneggiare le unità di trasmissione.

Le punte coniche sono affiliate. Prestare attenzione! Mai mettere un altoparlante dotato di punte coniche dove puocasare dannil Spostare sempre gli altoparlanti sollevandoli - mai trascinarili!

Gli alltoparanti 5010 / 5020 sono ideallmente montati su supporti Q Acoustics e possonoanche essere montati a parete mediante la staffa a parete Q Acoustics. Gli alltoparanti montati su piedistallo dovrebbero essere trattati come alltoparanti da pavimento, salvo che l'altopariente cui esesse posizionato un po' più vicino alla parete posteriorie.

5040

Gli altoparlanti 5040 devono essere posizionati ad almeno 0,2 m da una parete posteriori, 0,5 m delle pareti laterali e posizionati a 2,0 - 4,0 m di distanza ed equistanti dall'ascoltatore seduto. Rivolgendo gli altoparlanti leggermente verso l'interno si otterra un'immagine stereo più nitida, tutvata con un Campo sonoro più ristretto.

5090

Gli altoparlanti 5090 devono essere posizionati ad almeno 0.2m da una parete posteriori e in posizione centrale rispetto ad uno schermo tevisivo.

Inserti di schiuma

Gii altoparlanti della seriese Concept sono dotati di attacchi posteriori e progettati per funzionare al meglio se gli si lascia dello spazio posteriamente, almeno 0.2m . In generale, più gli altoparlanti sono vicini alla parete posteriori, più le frequenze dei bassi saranno rafforzate fino a prevalere sul suono generale. In esta circostanza chiudendo l'attacco posteriori con l'inserto di schiuma si contribuira a diminuire i bassi e ci è utile quando a livello domestico l'altoparlante deve essere utilizzato vicino a una parete posteriori, come quando montato a muro.

Assicurarsi che i tappi siano inserti saldamente nel reflex senza insertiri troppo in profundità. Il livello di bassi sare ridotto, ma l'estensione e la definizione dei bassi sare augmentationata. Sarà possible trovare la posizione ottimale degli altocparlanti solo con vari tentativi e apportando piccolo modifiche durante le prime sessioni di ascolto.

Il posizionamento degli alltoparlanti all'internalo di una stanza non è una scienza esatta. Persino gli esperti necessitano di fare diversi tentativi.

Cercare di attenere il miglior equilibrio tra quantità e qualità dei bassi e tra qualità e intelligibilità della voce.

Collegamenti

Prima di effettuare qualiasi collegamento agli altoparlanti, assicurarisi che tutte le parti attive dell'implanto siano scollegate alla rete elettrica. Quando si accende l'implanto audio o si cambia sorgente di riproduzione del suono, impostare il controllo principale del volume a un livello basso. Alzare il volume gradualmente.

Morsetti e connettori

I modelli 5010, 5020, 5040 e 5090 hanno in dotazione due crossover a morsetti.

Cavi per altoparlanti

I cavi specifici per altoparlanti offrono una qualita di riproduzione più elevata rispetto al cavi per usi specifici, quali i fili per campanello o per teleferiche. Impiegare cavi ad elevato contento di rame per i canali anteriore e centrale. I cavi sottili riducono i toni bassi e limitano la gamma dinamica. I canali surround (posteriori) sono meno critici.

Il cavo per altoparlanti è dotato di una banda o un indicatore lungo uno dei nuclc. Convenzionalmente, quello è collegato ai mossetti positivi. I cavi per collegare l'amplificatore agli altoparlanti anteriors dovrebbero idealmente essere della stessa lunghezza. Mai unire i cavi: utilizzare lunghezza complete.

Preparazione dei cavi

Dividere il cavo per una lunghezza di 40 mm. Scopire il filo per una lunghezza di 10 mm e attorcigliare le estremità per unire eventuali fili vaganti. Tagliare il cavo lasciando 7 mm di filo scoperto.

Collegamento di un terminale

Svitare il morsetto in senso antiorario per esporre il foro di montaggio posto sulla base della colonna del morsetto. Inserire nel foro l'estremita scoperta del cave. Serrare completeness il morsetto a mano. Assicurarsi che non vi siano fili vaganti che possano toccare i morsetti adiacenti. Sul territorio UE utilizzare connettori per altoparliante da 4 mm è contrario alle norme di sicurezza.

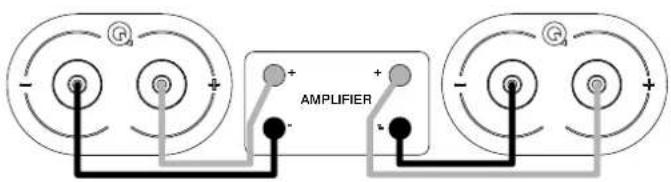

Collegamenti stereo

Collegare il morsetto ROSSO (+) dell'altoparlante DESTRO al morsetto positivo (+) ROSSO sul canale DESTRO dell'amplificatore. Collegare Il morsetto NERO (-) dell'altoparlante al correspondente morsetto negativo (-) NERO dell'amplificatore. Ripetere questa procedura per il canale SINISTRO.

Rodaggio

Come multi tipi di impianti meccanici complessi, gli altoparlanti 5000 non forniranno la massima prestazione finché non saranno stati utilizzati per un corto periodo iniziale di rodaggio. La prestazione corretta di un altoparlante dipende in parte alla conformità dei materiali di suspensione utilizzati durante la produzione, che raggiungeranno il loro stato stabile a lungo termine solo dopo averificznato alla temperatura e al modulo di elasticità specificati nella fase di progettazione. Per un altoparlante che è stato conservato in un luogo freddo possono occorrere diversi giorni per raggiungere la temperature ambiente e si consigliano almeno 24 ore di uso normale per portare le unità drive ad allentarsi sufficientemente affinche funzionino secondo le intenzioni dei progettisti.

Manutenzione post-vendita

Cura delle casse

Pulire le casse esclusivamente con un panno leggermente inumidito. Non utilizzare detergenti a base di solventi. Non usare abrasivi di qualiasi generne.

Le superfici delle casse richiedono normalmente soltanto di essere splolverate delicatamente. In caso di uso di aerosol o altre metodolo pulizia, applicare il pulitore sul panno e non direttamente sul prodotto. Per prima casa provare su una zona ristretta, poiché alcuni prodotti per la pulizia possono danneggiare la finitura. Evitare prodotti abrasivi o che contengono agenti acidi o alcalini. Non sare materiali di pulizia sulle unità drive ed evitare di toccarle per non danneggiarle.

Schemature

Le schermature devono essere pulite esclusivamente usingo una spazzola morbida quando necessario.

Se si utilizzato gli altoparlanti nella schermature, ricordare di sostiturle se sono presenti bambini o animali domestici.

Unità drive

Non toccare le unità drive poiché possono essere danneggiate con facilità se esposte.

Garanzia

Gli altoparlanti passivi di Q Acoustics sono garantiti privi di difetti relativamente ai materiali e alla manodopera per un periodo di 4 anni nella data di acquirexo. Durante il periodo di garanzia, Q Acoustics potra, a propria discrezione, riparare o sostituire qualiasi prodotto dichiarato difettoso in seguito a ispezione da parte della società o del proprio distributore o agente incaratorio.

L'uso improprio, il normale deterioramento e l'usura non sono coperti alla garanzia.

I prodotti da riparare devono innanzitutto essere resi al rivenditore. Se ciò non è possibile, contattare Q Acoustics o il distributore incaricato di zona al fine di determinare la corretta procedura di garanzia. Ne cui in cui sia POSSIBLE si consiglia di utilizzare l'imballaggio originale per la restituzione, poiché i danni incorsi durante il trasporto al centro di riparazione non sono coperti alla garanzia. La garanzia non influenza in alcun modo i diritti legittimi dell'utilizzatore.

La garanzia può essere estesa a un periodo di 5 anni con la registrazione del prodotto su qacoustics.co.uk/register.

Per informazioni sulla manutenzione contattare: [e-mail]

Q Acoustics

Per ulteriori informazioni non conteve nel presente manuale, domande di supporto e/o richieste, visitarre il nostro portale online Knowledge Base all'indirizzo: www. qacoustics.co.uk/FAQs

Accessor

Q 3000FSi Speaker Stands (Pair)

Bianco e nero

Idoneo per 5010 / 5020

Q 3000WB Staffa da parete (singola)
Bianco e nero
doneo per 5010

Idoneo per 5020 / 5090

5020:±35

5090:±10°

Unità bassi: 1 da 110 mm 1 da 125 mm

Unit acuti: 1 da 25 mm 1 da 25 mm

Rispostainfrequenza(-6dB):56Hz-30kHz53Hz-30kHz

Impedenza nominale: 6 Ω 6 Ω

Impedenza minima: 3,3Ω 3,3Ω

Sensibilità (2,83 V @ 1 kHz): 86,3 dB/W/m 87,8 dB/W/m

Energia eletrica raccomandata per l'amplificatore: 15-90 W 25-100 W

Frequenza crossover:

Volume utile:

Dimensioni (per ciascun altoparlante):

HXLXP

Peso (per ciascun altoparlanle):

2.5kHz

7.0L6.8L

264× 160× 263mm

(10.4×6,3×10,4 pollici)

5.6 kg (12,3 libbrec)

2.5kHz

284×180×293mm

(11,2×7,1×11,5 polli)

7,0 kg (15,4 libbre)

Prodotto 5040 5090

Unità bassi: 2 da 125 mm 2 da 110 mm

Unit acuti: 1 da 25 mm 1 da 25 mm

Rispostainfrequenza(-6dB):39Hz-30kHz57Hz-30kHz

Impedenza nominale: 6 Ω 6 Ω

Impedenza minima: 3,0 Ω 3,2 Ω

Sensibilità (2,83 V @ 1 kHz): 91,5 dB/W/m 90,5 dB/W/m

Energia eletrica raccornandata per l'amplificatore: 25 - 150 W 25 - 150 W

Frequenza crossover:

Volume utile:

Dimensioni (per ciascun alteparlante):

HXLXP

Peso (per ciascun altoparlante):

2.5kHz

27.0L

967x361x293mm

(38.1 x 14.2 x 11.5 pollici)

incl. punte e stabilizzatore

Nominaile impedante: 6 Ω 6 Ω

Minimale impedantie: 3,3 O 3,3 O

Gevoeligheid (2,83V @ 1 kHz): 86,3 dB/W/m 87.8 dB/W/m

Nominate impedante: 6 Ω 6 Ω

Minimale impedantie: 3,0 Q 3,2 Q

Gevoeligheid (2,83V @ 1 kHz): 91,5 dB/W/m 90.5 dB/W/m
