5050 - Alto-falante Q Acoustics - Manual de utilização gratuito

Tipo de produto	Coluna passiva
Marca	Q Acoustics
Modelo	5050
Alto-falantes	2 x 125 mm (graves) + 1 x 25 mm (agudos)
Resposta em frequência	39 Hz - 30 kHz (-6 dB)
Sensibilidade	91,5 dB/W/m (2,83 V @ 1 kHz)
Impedância mínima	3,0 Ω
Potência de amplificador recomendada	25 - 150 W
Dimensões (A x L x P)	967 x 361 x 293 mm (com pontas e estabilizador)
Peso	18,0 kg (por coluna)
Terminais de conexão	Terminal duplo (bi-cabo possível)
Acessórios fornecidos	Pontas, protetores, parafusos M5, estabilizadores, tampões de espuma
Garantia	4 anos (extensível para 5 anos mediante registro)
Manutenção	Limpeza com pano levemente úmido, sem solventes ou abrasivos
Segurança	Não expor à umidade, não desmontar, usar apenas os acessórios fornecidos
Posicionamento recomendado	A pelo menos 0,2 m da parede traseira, 0,5 m das paredes laterais, distância de audição 2-4 m

Perguntas frequentes - 5050 Q Acoustics

Quais são as dimensões e o peso da coluna Q Acoustics 5050?

A coluna mede 967 x 361 x 293 mm (com pontas e estabilizador) e pesa 18,0 kg por coluna.

Como instalar as pontas fornecidas com a coluna?

Aparafuse as pontas nos parafusos de travamento até a metade na base. Se o chão for de parquet ou azulejo, coloque um protetor em cada ponta. Em seguida, coloque a coluna de volta na posição vertical e ajuste as pontas com a chave Allen até que fique estável e nivelada.

A que distância das paredes colocar a coluna?

Coloque a coluna a pelo menos 0,2 m da parede traseira e 0,5 m das paredes laterais. A distância entre as duas colunas deve ser de 2 a 4 m para uma imagem estéreo ideal.

O que fazer se os graves estiverem muito fortes por causa de uma parede próxima?

Use os tampões de espuma fornecidos para obstruir a abertura traseira. Insira-os sem pressionar muito profundamente. Isso reduzirá o nível dos graves, melhorando a definição e a extensão das baixas frequências.

Como conectar a coluna ao amplificador?

Use cabos de coluna de boa qualidade. Desencape os fios em 10 mm e torça-os. Conecte o terminal vermelho (+) da coluna ao terminal vermelho (+) do amplificador para o canal direito, e o terminal preto (-) ao preto (-). Repita para o canal esquerdo.

Posso usar o bi-cabo com esta coluna?

Sim, a coluna é equipada com um terminal duplo que permite o bi-cabo. Remova as pontes metálicas entre os terminais superior e inferior, depois conecte dois cabos separados do amplificador às seções de graves e agudos.

Quanto tempo é necessário para o amaciamento das colunas?

Recomenda-se deixar as colunas funcionar em uso normal por pelo menos 24 horas para que as suspensões atinjam sua complacência ideal. O desempenho melhora progressivamente com o tempo.

Como fazer a manutenção das colunas?

Limpe os gabinetes com um pano levemente úmido apenas. Não use produtos de limpeza solventes ou abrasivos. Para as grades, use uma escova macia. Evite tocar nos alto-falantes.

Qual é a garantia das colunas Q Acoustics 5050?

A garantia é de 4 anos contra defeitos de material e fabricação. Pode ser estendida para 5 anos registrando o produto no site qacoustics.co.uk/register.

O que fazer se um alto-falante estiver danificado?

Entre em contato primeiro com seu revendedor. Se necessário, entre em contato com a Q Acoustics ou seu distribuidor autorizado. Use a embalagem original para o transporte. Danos de transporte não são cobertos pela garantia.

MANUAL DE UTILIZADOR 5050 Q Acoustics

Avisos e informacoes de seguranca importantes 76
Introducao 77
Contudo da embalagem 78
Preparacao 79
Posicjamento. 80
Ligações 81
Rodagem. 82
Cuidados posteriores 82
Garantia 82
Acessarios 83
Especificações 84

Avisos e informações de segurança importantes

1. Avisos e informacoes de segurarca

Antes de efetuar quaisquer ligaçons nos altifalantes, assegcer que todas as unidades do Sistema de som essem deslagidas na fonte de alimentação.

Ao ligar o sistemas de som ou ao alterar as fontes de entrada, defina o controlo de volume principal para um nivel baixo. Aurente o nivel gradualmente.

NUNCA reproduça oSYSTEMA de som com o volume total. A posicao do controlo de volume é enganadora e não indica o nivel de potencia do systema. Utilizar um volume muito elevado pode danificar a sua audicacao.

1.1. Instruções

Leia e comprehenda estas instruções antes de utilizes os alfalfaantes. Se ocorrorem danos provocados pelo incumprimento destas instruções, a garantía não se aplicá. Por favor, conserve estas instruções num local seguro.

2. Desembrulhar os altifalantes

Desembrûlle completeness os altifalantes. Erga os altifalantes das embalagens de cartão segurar nas caixas. Não utilize os sacos de proteção para os levantar. Os 5040s são pesados - peça ajuda para os levantar.

Ao manusear os altifalantes, nao os arrasteleo chao,nox pode danifica-lo levante cada altifalente antes de o mover.

Inspecione cuidadosamente o allifalante. Perante qualquer item danificado ou em falta, comunique a questionao revendedor assim que possivel.

Conserve a embalagem para transporte futuro. Se eliminar a embalagem, por favor, faça- o seguido todos os regulamentos de recicagem aplicáveis na sua area.

3.Instalacao

• Utilize apenas os acessos fornecidos com o produits

• Se reproducir os altifalantes sem as grehas instaladas, tenha o cuidado de proteger as unidas de potência de danos.

• NAO desmonte o altifalante, Irá invalidar a garantia.

• Não ligue os terminais dos altifalantes à fonte de alimentação.
• Não exponha os altifalantes a vezes excessivos de trio, calor, humidade ou luz solar.
• O uso deste aparheiro está indicado para climas tropicals e/ou moderados.

3.1.Humidade

• Para reduzir o risco de incendio ouCHOque eltrico,este aparelho nao deve ser exposto a chuva, humidade, gotejamentos ou salpicos.
• Não utilize este aparelho perto de água.

3.2.Manutenção

Remeta a manutenção para um专业技术e qualificado. A manutenção érequireida quando o aparelho for danificado de qualquer forma, quando nele for derramado líquido, quando o aparelho for alvo daque de um objeto, quando for exposto a chuva ou humidade, quando não funcional normalmente ou se forDEXADO cair.

4. Simbolos realizados neste produits

Simbolo de avis de perigo

O 'sinal de exclamacao' adverte para as funconilcidas pelas quais deve Ier o manutentamento, para prevenir problemas de funconimento e manutencao.

Simbolo de residuos de equipamentos electricos e eletronicos

Este sentido indica que, quando eliminar a unidade, esta deve ser separada de outros residuos domesticos e enviada para instalacoes de recolha separada para a recuperacao e reciclagem de equipamento eletrico e eletronico.

Assegure que está familiarizzato com os regulamenti locais sobre a recolha separada de produits electricos e eletronicos.

Introdução

Obrigado por adquirir os altifalantes 5000 da Q Acoustics.

Este manu preende apanhaio durante a configura e a instalacao da sere 5000. Contruiar para uma configura sem problemas e audar a assegur o desempenho ideao do prodco. A sere 5000 e uma gama de altiflantes concebida para corresponder as expectativas mais elevadas dos mais sios audiofilos e amantes de cinema com os seu 2 canais dedicados.

O manual abrange:

5010: Altifalante de estante compaco com um amplificador de graves de 110 mm (4,5 pol.).

5020: Altifalante de estante com um amplificador de graves de 125 mm (5 pol.).

5040: Coluna de pé com bois amplificadores de graves de 125 mm (5 pol.).

5090: Altifalante central com bois amplificadores de graves de 110 mm (4,5 pol.).

Leia as instruções, as informações importantes de seguranca e os avisos com cuidado antes de instalar e'utilizar, para asseguar o functiamento seguro e satisfatório do produits.

Esperamos que desfrute da experiencia Q Acoustics.

Contudo da embalagem

2x5010/5020

1 x manual do utiliser

Levante os altitalantes das embalagens de cartão segurando nas caixas. Não toque nas unidas de ampliação nem use os sacos de proteção para as levantar. Os modelos 5040 são pesados -peça ajuda para os levantar, se necessário.

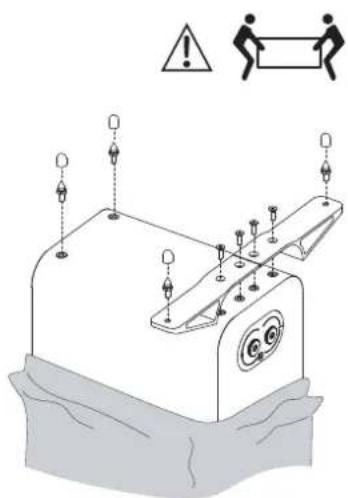

Instalacao dos 5040 altifalantes

Os altifalantes 5040 destinam-se exclusivamente a montagem no chao. Recomendamos que fixe a base de apoio durante o processo de desembalagem conforme o diagrama acima, para fazer danificar o altifalante. Contudo, pode fixe-la apos a desembalagem do altifalante, mas deve protege-lo de danos pouso-do sobre um pano suave ou algo semelhante. Temem deve ter o cuidado de evaporar danificar as unidades de potencia.

Os gramps são pontiagudos. Tenha cautela! Nunca coloque um altifalante com grampa num local onde possa provocar danos! Mova sempre o altifalante elevando-o - nunca arrastando-o!

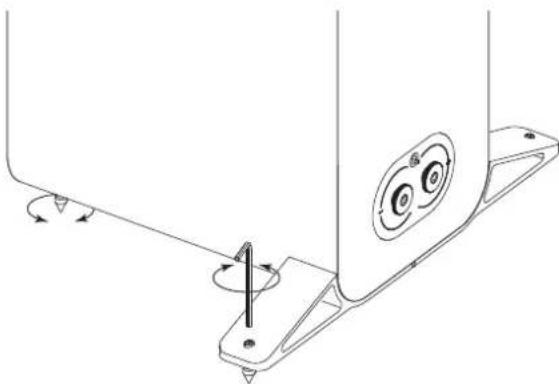

Enrosque os grampos aplicados com porcas de fixação meio aparafusadas na base e volté a colocar o altilalante na posção vertical. (Se o seu piso for demadeira ou de pedra aplique um protector em cada grampo antes de colocar o altilalante na posção vertical). quando o altilalante estiver na posção vertical correta, insira a chave Allen em cada grampo traseiro a partir da parte superior e ajuste todos os gramos - mais para dentro ou mais para fora - até o altilalante estar nivolvimento e estavel.

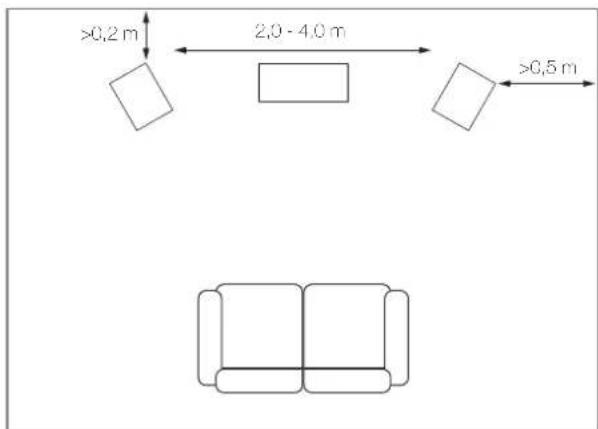

Posicionamento

5010/5020

A montagem ideal dos altifalantes 5010 / 5020 é nos suportes de base Q Acoustic, podendo también ser montados na parede, no suporte de parede O Acoustics. Os altifalantes montados em suportes de base devem ser tratados como altifalantes de pe, devenho-se colocar o altifalante ligeiramente mais pento da parede posterior.

5040

Os altifalantes 5040 devem ser posicionados a peu menos 0,2 m da parede posterior, a 0,5 m das paredes laterais e com uma distancia de 2 - 4 m, e equidistantes do ouvinte sentido. Virar os altifalantes ligeiramente mais para dentro acinta a imagem estéco à custa de um estágio de som mais estreito.

5090

O altifalante 5090 delve ser posicionado a, pelo menos, 0.2 m de uma parede posterior e central a um ecra de TV.

Tampa de espuma

Os altifalantes da série Concept posseu orificios traseiros e foram concebidos para funciona melhor com pelo menos 0,2 m de空間 livre na parte posterior. Geralmente, quando mais perto os altifalantes estiverem da parede traseira, mais reforçadas são as frequencias graves, até dominarem o som geral. Neste caso, fechar a abertura traseira com a tampa de espuma reduz os graves, o que éutil quando circunstancias domesticas exigirem que o altifalante sera utilizado mais perto da parede traseira, como no caso de uma montagem na parede.

Asseguere que as tampas estao bem encaixadas na porta, mas evite insertias demasiado. Vera que o nivel geral de graves é reduzido, mas a extensa e a definicao de graves serao augmentedas. Para encontrar a posicao ideal dos altifalantes, so atraves das experimentacao e da realizacao de��enos ajustes durante as primeiras sessoes de auditacao.

O posicionamento de allifalantes numa sala não é uma ciência exata. Àte mesmo os especialistas acharão necessário experimentar. Tente alcantar o melhor equilibrio entre a quantidade de graves versus qualida, e qualida vocal versus intolerigibiliadé.

Ligações

Antes de efetuar quaisquer ligações nos allifalantes asseguire que todas as unidas ativas do Sistema está desligadas na fonte de alimentação. Ao ligar o Sistema de som ou ao alterar as fontes de entrada, define o controle de volume principal para um nível baixo. Aumente o nível gradualmente.

Terminais conectores

Os modelos 5010, 5020, 5040 e 5090 possuem bois cruazimentos de terminais padrão.

Cabos de allifalantes

Os cabos de altifalantes especializados.Oferecem uma qualidade de reproducao superior relativamente ao fio de utilização geral tipo bell'ou 'zip'.Utilize cabos com quantidades generosas de cobre para os canais dianteiro e central. Os cabos finos reduzem os graves e restrimgem a amplitude dinamica. Os canais Surround (traseiros) são menoscriticos.

O cabo de altifalante possui una lista outrao ao longo de um nucleo. Por convenciao, liga-se ao terminals positivos, Idea/mente, os cabos que ligam o amplificador ao altifalantes dianteiros devem ter o mesmo comprimento. Nunca una cabos - utilize os comprimentos completeness.

Preparação dos cabos

Divida o cabo a uma profundidade de circa de 40 mm. Descarne o fio a uma profundidade de 10 mm e torca as extremidades para inclir todos os fios isolados. Corte o cabo, deixando 7 mm de fio exposto.

Ligação de um terminal

Desaparafuse o terminal no sentido anti-horario para expo r orifico de fixacao na base da coluna do terminal. Insira a extremidade exposito da cabo no orificio. Reaperte o terminal de forma completeness manual. Assecure a ausencia de fios soltos que posam tocar nos terminais adjoiningentes. Na UE é uma violacao dos regulamentos de seguranca aplicar fichas de altifalante com 4 mm.

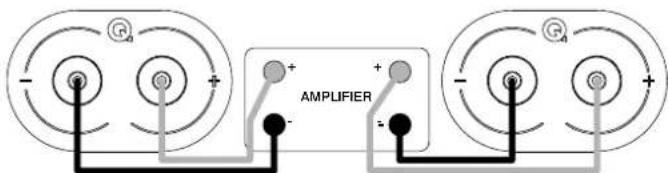

Ligacoes estereo

Ligue o terminal VERMELHO (+) do alfalante DIREITO ao terminal Positivo VERMELHO (+) no canal DIREITO do amplificador. Ligue o terminal PRETO (-) do alfalante ao terminal Negativo PRETO (-) do amplificador. Repita o procedimento para o canal ESQUERDO.

Rodagem

À semelhança de muitos想不到s mecanicos complexos, os altifalantes 5000 não foramec um desempenho ideal ate serem realizados durante um determinado perfido de rodagem inicial. O desempenho correto de um altifalante depende, em parte, da conformidade dos materiais de suspensao realizados durante o fabrico, e eles materiais so atingem a estabilitadade a longo prazo que lhes é natural assim que operarem a temperatura e ao modulo de elasticidade especificados durante a fase de projet. Um altifalante que esteve guardado num armazem frio pode demorar various dias ate alcancar a temperatura ambiente, por isso, recomendamos uma utilização normal de, peio menos, 24 horas para que as unidas de potência se soltem o suficiente ate aparecido um desempenho à imagem do projet do designer.

Cuidados a ter com a caixa

Limpe as caixas apenas com um pano levemente humedecido. Não utilize materiais de limpcza solventes. Nunca utilize abrasivos de qualquer tipo.

Geralmente, as superficies da caixa so exigem a limpeza do po. Se utilizear um aerossol ou othero produits de limpeza, primeiro aplicque o produits de limpeza no pano e nao diretamente no produits. Teste numa很小aarea primeiro, pois elesyxproducts de limpeza podem danificar o之作amento. Evite produits que sejam abrasivos ou que contenham agentes acidos ou alcalinos. Nao utilize quaisquer materiais de limpeza nas unidades de potencia e evite locar nelas, pois pode danifica-las.

Grelhas

As grelhas so devem ser limpas com uma escova macia, quando necessario.

Seutilizar os allifalantes com as grelhas removidas,lembre-se de as recolocar perante a presença de animais de estimação ou de crianças.

Não toque nas unidades de potência, poi pode ser fácilmente danificadas quando expostas.

Garantia

Os allifalantes passivos Q Acoustics tem uma garantia de isença de defeitos materiais e de abacamentos durante um perfeito de 4 anos a partir da data de compra. Durante o perfeito da garantia, a Q Acoustics irá, a seu critério, reparar ou substituir qualquer produits considerado defeitoso antes um inspeção efetuida pelas Empresa ou pelo distribuidor ou agente nomeado.

A guarantia não cobre a utilização indevia nem o desgaste razoavel do produits.

Os artigos para reparacao devem, em primeira instancia, ser devolvidos ao fornecedor. Se tal nao for possivel, entre em contato com a Q Acoustics, ou com o distribuidor designado para a sua area, para determinar o procedimento de garantia correto. Se possivel, delve-se utilize a embalagem original para devolver o produits, uma vez que os danos sofridos durante o transporte para o centro de reparacao nao são cobertos pela garantia. A garantia nao afeta de forma alguma os seuis direitos legais.

A garantia pode ser alargada para 5 anos, ao registrar o seu produit em qacoustics. co.uk/register.

Para obter informacoes de reparacao,contacte: [e-mail]

Q Acoustics

Para qualquer informacao adicondiao nao constante neste manual,questes de apoio e/ou pedidos,visite o nosso Portal de Base de Dados de Conhecimentos online em: www.qacoustics.co.uk/FAQs

Acessórios

Q 3000FSi Suporte de altifalante (par)

Prelo e branco

Adequado para os modelos 5010 / 5020

Q 3000WB Suporte de parede (unico)

Preto e bianco

Adequado para o Modelo 5010

Q WB75 Suporte de parede (unico)

Preto e branco

Adequado para os modelos 5020/5090

Resposta em frequência (-6 dB): 56 Hz - 30 kHz 53 Hz - 30 kHz

Impedancia nominal: 6 Ω 6 Ω

Impedência minima: 3,3 Ω 3,3 Ω

Sensibilidade (2,83 V @ 1 kHz): 86,3 dB/W/m 87,8 dB/W/m

Potência recomendada do amplificador; 15 - 90 W 25 - 100 W

Resposta em frequencia (-6 dB): 39 Hz - 30 kHz 57 Hz - 30 kHz

Impedência nominal: 6 Ω 6 Ω

Impedancia minima: 3,0 Q 3,2 Q

Sensibilidade (2,83 V @ 1 kHz): 91,5 dB/W/m 90.5 dB/W/m

Potência recomendada do amplificador: 25 - 150 W 25 - 150 W
