MANUAL DE UTILIZADOR Concept 50 Q Acoustics

Avisos e informações de segurança importantes 63

Introdução 64

Conteúdo da embalagem....65

Preparação....66

Posicionamento....67

Ligações....68

Rodagem 69

Cuidados posteriores....69

Garantia....69

Acessórios....70

Especificações 71

Avisos e informações de segurança importantes

1. Avisos e informações de segurança

Antes de efetuar quaisquer ligações nos altifalantes, assegure que todas as unidades do sistema de som estão desligadas na fonte de alimentação.

Ao ligar o sistema de som ou ao alterar as fontes de entrada, defina o controlo de volume principal para um nível baixo. Aumente o nível gradualmente.

NUNCA reproduza o sistema de som com o volume total. A posição do controlo de volume é enganadora e não indica o nível de potência do sistema Utilizar um volume muito elevado pode danificar a sua audição.

1.1. Instruções

Leia e compreenda estas instruções antes de utilizar os altifalantes. Se ocorrerem danos provocados pelo incumprimento destas instruções, a garantia não se aplica. Por favor, conserve estas instruções num local seguro.

Leia estas instruções.

Conserve estas instruções.

Observe todos os avisos.

Siga todas as instruções.

Não utilize este aparelho perto de água.

NAO ligue os terminais do seu altifalante para a alimentação principal.

Não instale perto de fontes de calor como radiadores, unidades de calor, fogões ou outros aparelhos (incluindo amplificadores) que emitam calor.

Utilize apenas dispositivos auxiliares/ acessórios especificados pelo fabricante.

Desligue o aparelho durante trovoadas ou quando não for utilizado durante longos períodos de tempo.

2. Desembrulhar os altifalantes

Desembrulhe completamente os altifalantes. Erga os altifalantes das embalagens de cartão segurando nas caixas. Não utilize os sacos de proteção para os levantar Os Concept 50s são pesados - peça ajuda para os levantar.

Ao manusear os altifalantes, não os arraste pelo chão, pois pode danificá-los - levante cada altifalante antes de o mover.

Inspezione cuidadosamente o altifalante. Perante qualquer item danificado ou em falta, comunique a questão ao revendedor assim que possível.

Conserve a embalagem para transporte futuro. Se eliminar a embalagem, por favor, faça-o seguindo todos os regulamentos de reciclagem aplicáveis na sua área.

3. Instalação

• Utilize apenas os acessórios fornecidos com o Concept 50.
• Para prevenir lesões, deve-se montar este aparelho em segurança no chão, em conformidade com as instruções de instalação.
• Se reproduzir os altifalantes sem as grelhas instaladas, tenha o cuidado de proteger as unidades de potência de danos.
• NÃO desmonte o altifalante, Irá invalidar a garantia.
• O uso deste aparelho está indicado para climas tropicais e/ou moderados.

3.1. Humidade

• Para reduzir o risco de incêndio ou choque elétrico, este aparelho não deve ser exposto à chuva, humidade, gotejamentos ou salpicos.
• Não utilize este aparelho perto de água.

3.2. Manutenção

Remeta a manutenção para um técnico qualificado. A manutenção é requerida quando o aparelho for danificado de qualquer forma, quando for derramado líquido, quando o aparelho for alvo da queda de um objeto, quando for exposto a chuva ou humidade, quando não funcionar normalmente ou se for deixado cair.

4.0. Símbolos utilizados neste produto

Simboio de aviso de perigo O 'sinal de exclamação' adverte para as funcionalidades pelas quais deve ler o manual atentamente, para prevenir problemas de funcionamento e manutenção.

Símbolo de resíduos de equipamentos elétricos e eletrónicos

Este símbolo indica que, quando eliminar a unidade, esta deve ser separada de outros resíduos domésticos e enviada para instalações de recolha separada para a recuperação e reciclagem de equipamento elétrico é eletrónico.

Assegure que está familiarizado com os regulamentos locais sobre a recolha separada de produtos elétricos e eletrónicos.

Introdução

Obrigado por adquirir os altifalantes Concept da Q Acoustics.

Este manual pretende acompanhá-lo durante a configuração e a instalação da série Concept. Contribuirá para uma configuração sem problemas e ajudará a assegurar o desempenho ideal do produto. A série Concept é uma gama de altifalantes concebida para corresponder às expectativas mais elevadas dos mais sérios audiófilos e amantes de cinema com os seus 2 canais dedicados.

O manual abrange:

Concept 30: Altifalante de estante com um amplificador de graves de 125 mm.

Concept 50: Coluna de pé com dois amplificadores de graves de 125mm.

Concept 90: Altifalante central com dois amplificadores de graves de 125 mm.

Leia as instruções, as informações importantes de segurança e os avisos com cuidado antes de instalar e utilizar, para assegurar o funcionamento seguro e satisfatório do produto.

Esperamos que desfrute da experiência Q Acoustics.

Conteúdo da embalagem

4 x parafusos M4

1 x Base de apoio

Preparação

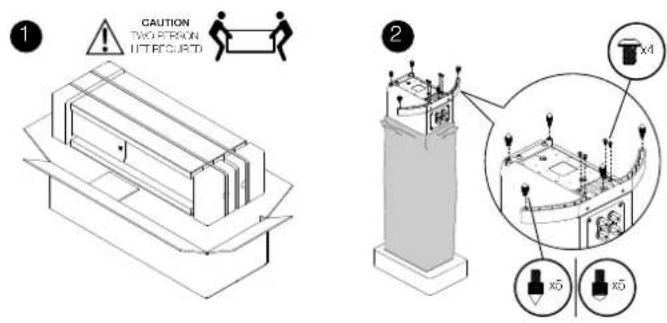

Instalação dos altifalantes

Os altifalantes Concept 50 destinam-se exclusivamente à montagem no chão. Recomendamos que fixe a base de apoio durante o processo de desembalagem conforme o diagrama acima, para evitar danificar o altifalante. Contudo, pode fixá-la após a desembalagem do altifalante, mas deve protegê-lo de danos pousando-o sobre um pano suave ou algo semelhante. Também deve ter o cuidado de evitar danificar as unidades de potência.

É importante para assegurar que os altifalantes assentam firmemente no chão usando uma das opções de pés fornecidas. Os pés de espiga são desenhados para perfurar o tapete e repousar sobre a superfície de chão subjacente. Os pés de ponta de bola devem ser usados quando não há tapete e a superfície de chão pode ser danificada por pés de espiga.

Seja que tipo de pés usar, o mesmo procedimento deve ser seguido para assegurar montagem estável. Instale os pés conforme indicado no diagrama acima, assegurando que os aparafusa completamente. Ajuste os pés até o altifalante estar nivelado e estável. Finalmente, bloqueie todas as cinco porcas das espigas.

Para evitar danos quando as espigas estiverem montadas, não arraste o altifalante e tenha o cuidado de o colocar onde não possa danificar ou perfurar os cabos de alimentação, etc. Se utilizados de forma apropriada, os calços das espigas não danificam os tapetes. Para pisos de madeira muito macios, pode ser aconselhável usar sapatos de espiga ou moedas entre os picos/bola e o chão.

Base de isolamento do Concept 50

Os altifalantes Concept estão equipados com o nosso sistema de suspensão personalizado, que isola a base da estrutura do altifalante principal. Esta tecnologia de isolamento permite uma quantidade de movimento calculada na base dos altifalantes, por isso não se alarme. Nos altifalantes Concept 50, pode bloquear se pretender utilizar a sua própria base de isolamento, conforme indicado no diagrama acima.

Posicionamento

Os altifalantes da série Concept possuem orifícios traseiros e foram concebidos para funcionar melhor com pelo menos 0,2 m de espaço livre na parte posterior. Geralmente, quanto mais perto os altifalantes estiverem da parede traseira, mais reforçadas são as frequências graves, até dominarem o som geral. Neste caso, fechar a abertura traseira com a tampa de espuma reduz os graves, o que é útil quando circunstâncias domésticas exigirem que o altifalante seja utilizado mais perto da parede traseira, como no caso de uma montagem na parede.

Certifique-se de que as tampas estejam bem encaixadas na porta, mas evite inseri-las demasiado. Você verá que o nível geral de graves é reduzido, mas a extensão e definição de graves serão aumentadas. Para encontrar a posição ideal dos altifalantes, só através da experimentação e da realização de pequenos ajustes durante as primeiras sessões de audição.

O posicionamento de altifalantes numa sala não é uma ciência exata. Até mesmo os especialistas acharão necessário experimentar.

Tente alcançar o melhor equilíbrio entre a quantidade de graves versus qualidade e qualidade vocal versus inteligibilidade.

Concept 30

A montagem ideal dos altifalantes Concept 30 é nos suportes de base FS75, podendo também ser montados na parede, no suporte de parede WB75. Os altifalantes montados em suportes de base devem ser tratados como altifalantes de pé, sendo que se deve colocar o altifalante ligeiramente mais perto da parede posterior.

Concept 50

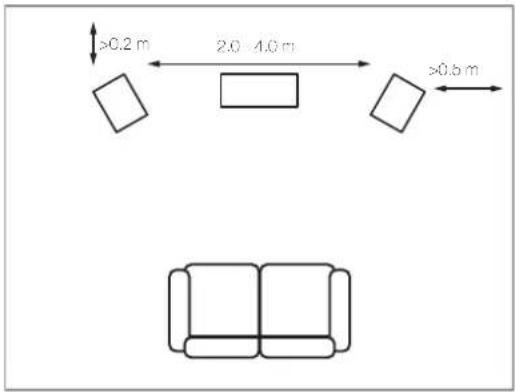

Os altifalantes Concept 50 devem ser posicionados a pelo menos 0,2 m da parede posterior, a 0,5 m das paredes laterais e com uma distância de 2 – 4 m, e equidistantes do ouvinte sentado. Virar os altifalantes ligeiramente mais para dentro acentua a imagem estéreo à custa de um estágio de som mais estreito.

>0.2 m 2.0 - 4.0 m >0.5 m

Concept 90

O altifalante Concept 90 deve ser posicionado a, pelo menos, 0,2 m de uma parede posterior e central a um ecrã de TV.

Ligações

Terminais e conectores

Os altifalantes da série Concept são bi-conectáveis. Um cruzamento bi-conectável tem quatro terminais. O par superior de terminais liga-se ao altifalante de agudos (HF) e o par inferior ao altifalante de graves (LF). Os cruzamentos possuem ligações amovíveis para ligar os pares de terminais e configurar o altifalante no modo de cablagem simples. Isso permite ligar o altifalante de forma convencional, com apenas um par de cabos.

Ligações padrão

Ligue o terminal VERMELHO (+) do altifalante DIREITO ao terminal Positivo (+) VERMELHO no canal DIREITO do amplificador.

Ligue o terminal PRETO (-) do altifalante ao terminal Negativo (-) PRETO correspondente do amplificador.

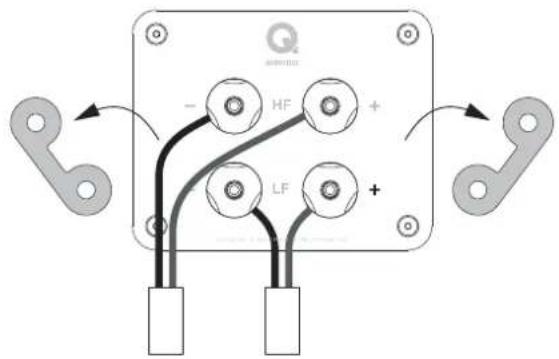

Ligações com dois fios

Para ligar dois fios: Prepare dois cabos duplos para cada altifalante. Desaparafuse todos os terminais do altifalante e remova ambas as ligações. Agora ligue os terminais de agudos e os terminais de graves ao amplificador, seguindo o procedimento descrito nas ligações padrão.

Ligações padrão

HF LF

Ligações com dois fios

À semelhança de muitos tipos de sistemas mecânicos complexos, os altifalantes Concept não fornecem um desempenho ideal até serem utilizados durante um determinado período de rodagem inicial. O desempenho correto de um altifalante depende, em parte, da conformidade dos materiais de suspensão utilizados durante o fabrico, e esses materiais só atingem a estabilidade a longo prazo que lhes é natural assim que operarem à temperatura e ao módulo de elasticidade especificado durante a fase de desenho. Um altifalante que esleve guardado num armazém frio pode demorar vários dias até alcançar a temperatura ambiente, por isso, recomendamos uma utilização normal de, pelo menos, 24 horas para que as unidades de potência se soltem o suficiente até apresentarem um desempenho à imagem do projeto do designer.

Cuidados a ter com a caixa

Limpe as caixas apenas com um pano levemente humedecido. Não utilize materiais de limpeza solventes. Nunca utilize abrasivos de qualquer tipo.

Geralmente, as superfícies da caixa só exigem a limpeza do pó. Se utilizar um aerossol ou outro produto de limpeza, primeiro aplique o produto de limpeza no pano e não direitamente sobre o produto. Teste numa pequena área primeiro, pois alguns produtos de limpeza podem danificar o acabamento. Evite produtos que sejam abrasivos ou que contenham agentes ácidos ou alcalinos. Não utilize quaisquer materiais de limpeza nas unidades de potência e evite tocar nelas, pois pode danificá-las.

Grelhas

As grelhas só devem ser limpas com uma escova macia, quando necessário.

Se utilizar os altifalantes com as grelhas removidas, lembre-se de as recolocar perante a presença de animais de estimação ou de crianças.

Unidades de potência

Não toque nas unidades de potência, pois podem ser facilmente danificadas quando expostas.

Garantia

Os altifalantes passivos Q Acoustics têm uma garantia de isenção de defeitos materiais e de acabamentos durante um período de 4 anos a partir da data de compra. Durante o período da garantia, a Q Acoustics irá, a seu critério, reparar ou substituir qualquer produto considerado defeituoso após uma inspeção efetuada pela empresa ou pelo distribuidor ou agente nomeado.

A garantia não cobre a utilização indevida nem o desgaste razoável do produto.

Os artigos para reparação devem, em primeira instância, ser devolvidos ao fornecedor. Se tal não for possível, entre em contato com a Q Acoustics, ou com o distribuidor designado para a sua área, para determinar o procedimento de garantia correto. Se possível, deve-se utilizar a embalagem original para devolver o produto, uma vez que os danos sofridos durante o transporte para o centro de reparação não são cobertos pela garantia. A garantia não afeta de forma alguma os seus direitos legais.

A garantia pode ser alargada para 5 anos, ao registar o seu produto em qacoustics.co.uk/register.

Para obter informações de reparação, contacte: [e-mail]

Q Acoustics

Para qualquer informação adicional não contida neste manual, questões de apoio e/ou pedidos, visite o nosso Portal de Base de Dados de Conhecimentos online em: www.qacoustics.co.uk/FAQs

Acessórios

Suportes FS75

(A × L × D) 638 × 286 × 338 mm

Adequado para o Concept 30

Produto Concept 30 Concept 50 Concept 90

Unidade de graves: 1 x 125 mm (5 pol) 2 x 125 mm (5 pol) 2 x 125 mm (5 pol)

Unidade de agudos: 1 x 25 mm (1,0 pol) 1 x 25 mm (1,0 pol) 1 x 25 mm (1,0 pol)

Resposta em frequência (-6 dB): 54 Hz – 30 kHz 42 Hz – 30 kHz 67 Hz – 30 kHz

Impedância nominal: 6 Ω 6 Ω 6 Ω

Impedância mínima: 3,9 Ω 3,6 Ω 3,7 Ω

Sensibilidade (2,83 V @ 1 kHz): 87 dB/W/m 90,5 dB/W/m 90 dB/W/m

Potência recomendada do amplificador: 25 – 100 W 25 – 150 W 25 – 150 W

Frequência de Crossover: 2,4 kHz

Distorção (120 Hz – 20 kHz, @2,83 Vrms): <0,2 %

Volume efetivo: 7 L

Dimensões (por altifalante) AxLxD: 284 x 180 x 319 mm

Peso (por altifalante): 7,9 kg (17,4 lbs)

2,1 kHz 2,1 kHz

<0,2% <0,2%

28,8 L 11 L

1025 x 418 x 319 mm 184 x 550 x 259 mm

(40,4 × 16,5 × 12,6 pol) (7,2 × 21,7 × 10,2 pol)
