Elite Aurum 360 D-RGB - Système de refroidissement de matériel informatique EK Water Blocks - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Radiateur 360 mm, compatible avec les sockets Intel et AMD, ventilateurs D-RGB de 120 mm, pompe à eau intégrée.
Utilisation	Conçu pour le refroidissement liquide des processeurs dans les systèmes de jeu et de travail intensif.
Maintenance et réparation	Vérifier régulièrement le niveau de liquide de refroidissement, nettoyer les ventilateurs et radiateurs pour un fonctionnement optimal.
Sécurité	Éviter tout contact avec l'eau et les composants électriques, installer dans un environnement sec.
Informations générales	Produit de la marque EK Water Blocks, réputée pour ses solutions de refroidissement haut de gamme.

FOIRE AUX QUESTIONS - Elite Aurum 360 D-RGB EK Water Blocks

Comment installer le EK Water Blocks Elite Aurum 360 D-RGB ?

Pour installer le EK Water Blocks Elite Aurum 360 D-RGB, commencez par retirer le boîtier de votre ordinateur. Fixez le radiateur de 360 mm à l'emplacement prévu sur le dessus ou l'avant du boîtier en utilisant les vis fournies. Installez ensuite les ventilateurs sur le radiateur, en veillant à respecter la direction du flux d'air. Enfin, connectez les tuyaux à la pompe et assurez-vous que tout est bien fixé.

Comment connecter les éclairages D-RGB ?

Pour connecter les éclairages D-RGB, utilisez le câble D-RGB fourni avec le système. Branchez-le sur le connecteur D-RGB de la carte mère ou utilisez un contrôleur D-RGB si votre carte mère ne dispose pas d'un connecteur compatible. Assurez-vous que le bon voltage (5V) est respecté.

Quelle est la compatibilité du EK Water Blocks Elite Aurum 360 D-RGB avec les processeurs ?

Le EK Water Blocks Elite Aurum 360 D-RGB est compatible avec la plupart des sockets de processeurs, y compris Intel LGA 115x, LGA 1200, LGA 1700 et AMD AM4. Vérifiez la liste de compatibilité sur le site du fabricant pour d'autres sockets.

Comment entretenir le système de refroidissement ?

Pour entretenir le système de refroidissement, vérifiez régulièrement le niveau de liquide de refroidissement et complétez-le si nécessaire. Nettoyez les ventilateurs et le radiateur pour éviter l'accumulation de poussière. Il est également recommandé de remplacer le liquide tous les 6 à 12 mois.

Que faire si le système de refroidissement ne fonctionne pas correctement ?

Si le système de refroidissement ne fonctionne pas correctement, vérifiez d'abord les connexions électriques et assurez-vous que la pompe fonctionne. Vérifiez également qu'il n'y a pas de fuites et que le niveau de liquide est adéquat. Si le problème persiste, contactez le service client pour obtenir de l'aide.

Le EK Water Blocks Elite Aurum 360 D-RGB est-il bruyant ?

Le niveau de bruit dépend des ventilateurs utilisés et de leur vitesse. Les ventilateurs du EK Water Blocks Elite Aurum 360 D-RGB sont conçus pour être silencieux. Assurez-vous d'ajuster les courbes de vitesse dans le BIOS ou à l'aide de logiciels pour réduire le bruit en fonctionnement normal.

Puis-je utiliser le EK Water Blocks Elite Aurum 360 D-RGB avec un boîtier compact ?

Le EK Water Blocks Elite Aurum 360 D-RGB nécessite un boîtier capable d'accueillir un radiateur de 360 mm. Assurez-vous que votre boîtier dispose de l'espace nécessaire pour installer le radiateur ainsi que les ventilateurs associés.

MODE D'EMPLOI Elite Aurum 360 D-RGB EK Water Blocks

Fije los ventiladores (3) al radiador con los tornillos UNC 6-32 x 30 mm sur le radiateur à l'aide des vis UNC 6-32 x 30 mm.

Pour assurer une installation facile et en toute sécurité, veuillez lire attentivement ces instructions avant d'aborder le montage!

Compatible avec:

Le support du processeur Intel 115X / 1200 / 20XX

Le support du processeur AMD UCT AM4

INSTRUCTIONS DE MONTAGE

TABLE DES MATIÈRES

1. CONSIGNES DE SÉCURITÉ 37
2. SPÉCIFICATIONS 37
3. L'EMBALLAGE CONTIENT 38
   KIT DE MONTAGE 38
4. INSTALLATION DU SUPPORT DU PROCESSEUR INTEL LGA-115X/1200 39
   ÉTAPE 1 : RETRAIT DE LA CARTE MÈRE 39
   ÉTAPE 2 : FIXATION DE LA PLAQUE ARRIÈRE À LA CARTE MÈRE 39
   ÉTAPE 3 : FIXATION DES VIS DE MONTAGE 39
   ÉTAPE 4: FIXATION DES VENTILATEURS SUR LE RADIATEUR 39
   ÉTAPE 5: RETRAIT DE LA FEUILLE DE PROTECTION DE LA PLAQUE FROIDE 39
   ÉTAPE 6: FIXATION DES SUPPORTS DE MONTAGE 39
   ÉTAPE 7: FIXATION DE LA POMPE 39
   ÉTAPE 8 : FIXATION DE LENSEMBLE COMPOSÉ PAR LES VENTILATEURS ET LE RADIATEUR SUR UN BOÎTIER D'ORDINATEUR ____ 40
   ÉTAPE 9: POMPE - BRANCHEMENT DES CÂBLES 40
   ÉTAPE 10 : VENTILATEURS - CÂBLES DE CONNEXION 41
   ÉTAPE FACULTATIVE !! APPLICATION DU COMPOSANT THERMIQUE 42
5. FIXATION DU SUPPORT DU PROCESSEUR INTEL LGA-20XX 42
   ÉTAPE 1: FIXATION DES VIS DE MONTAGE (LGA-20XX) 42
6. FIXATION DU SUPPORT DU PROCESSEUR AMD AM4 42
   ÉTAPE 1: RETRAIT DES SUPPORTS D'ORIGINE EN PLASTIQUE [AMD] 42
   ETAPE 2: FIXATION DES VIS DE MONTAGE (AMD) 42
   ÉTAPE 3: FIXATION DES VENTILATEURS SUR LE RADIATEUR (AMD) 42
   ÉTAPE 4: RETRAIT DE LA FEUILLE DE PROTECTION DE LA PLAQUE FROIDE (AMD) 42
   ÉTAPE 5: FIXATION DES SUPPORTS DE MONTAGE (AMD) 43
   ÉTAPE 6: FIXATION DE LA POMPE (AMD) 43
   ÉTAPE 7 : FIXATION DE L'ENSEMBLE COMPOSE PAR LES VENTILATEURS ET LE RADIATEUR SUR UN BOÎTIER D'ORDINATEUR (AMD) 43
   ÉTAPE 8: POMPE - BRANCHEMENT DES CÂBLES (AMD)
   ÉTAPE 9: VENTILATEURS - CÂBLES DE CONNEXION (AMD) 44
7. SUPPORT ET SERVICE 45
8. RÉSEAUX SOCIAUX 45

Seuls les utilisateurs expérimentés peuvent installer ce produit. Veuillez consulter un technicien dûment qualifié. Une installation incorrecte peut endommager votre équipement. La société EK Water Blocks n'assume aucune responsabilité, explicite ou implicite, quant à l'utilisation de ces produits ou à leur installation. Les instructions suivantes sont sujettes à des modifications sans préavis. Veuillez consulter notre site Web à l'adresse www.elxwb.com pour les mises à jour.

REMARQUES CONCERNANT LA PROTECTION DE L'ENVIRONNEMENT:

Conformément à la directive européenne 2012/19/EU, et afi n d'atteindre un certain nombre d'objectifs en matière de protection de l'environnement, les règles suivantes doivent être appliquées:

• Elles concernent les déchets d'équipement électriques et électroniques. Le pictogramme "picto" présent sur le produit, son manuel d'utilisation ou son emballage indique que le produit est soumis à cette réglementation.

• Le consommateur doit retourner le produit usager aux points de collecte prévus à cet e-et. Il peut aussi le remettre à un revendeur. En permettant enfin le recyclage des produits, le consommateur contribuera à la protection de notre environnement. C'est un acte écologique.

• SPÉCIFICATIONS

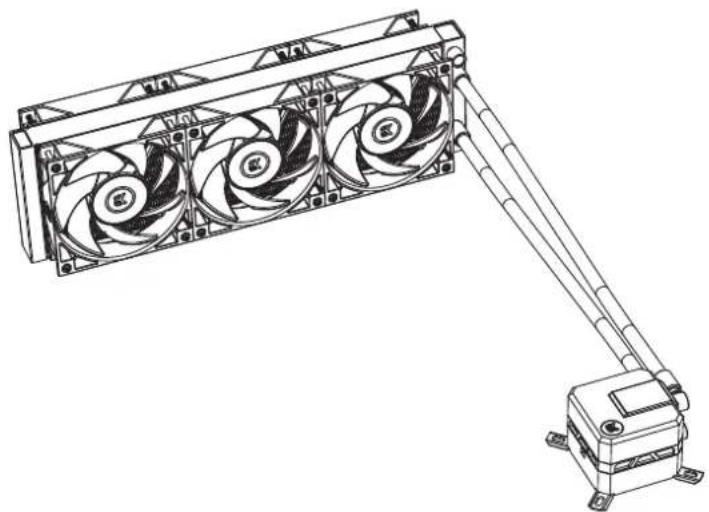

Modèle EK-AIO Elite Aurum		360 D-RGB
Radiateur Dimensions 397 x 120 x 27 mm
Ventilateur	Dimensions 120 x 120 x 25 mm (6x)
	Vitesse 600-2700 tr/min ±10% (MLI: 25-100%)
	Espérance de vie	50 000 heures
	Niveau sonore	33,5 dB
	Type de roulement	Fluid Dynamic bearing (FDB)
	Connecteur à 4 broches
	Torsion nominale	12V
Pompo	Dimensions (mm)	88 x 70 x 63 mm
	Régimo	1000 - 3300 tr/min ±10% (MLI: 25-100%)
	Espérance de vie	50 000 heures
	Courant d'entrée	0.65 -10% A

1. CONSIGNES DE SÉCURITÉ

1. Conservez et rangez le produit hors de la portée des enfants.
2. Vénifiez la liste des composants et l'état du produit avant le montage. En cas de problèmes, veuillez vous mettre en contact avec le magasin où vous avez a remplacer ou être remboursé.
3. La société EKWB d.o.o. n'est pas responsable pour des dommages dus à des causes externes, y compris, mais sans s'y limiter : utilisation incorrecte, problèmes d'alimentation électrique, accident, négligence, modification, réparation, montage incorrect et tests incorrects.
4. Le processeur et la carte mère risquent d'être endommagés si le montage n'est pas effectué correctement.
5. Une force excessive effectuée sur le ventilateur peut entraîner des dommages au ventilateur et/ou au système.
6. Ce produit est un kit de solution de refroidissement liquide composé de pièces d'orgine appartenant à la société EKWB. La combinaison de cette unité de refroidissement liquide avec des pièces autres que celles de la société EK Water Block peut entraîner une perte de garantie.
7. La conception et les spécifications du produit peuvent être révisées, afin d'améliorer sa qualité et ses performances.
8. Vous ne devez pas faire fonctionner la pompe à moins de 20 % des tr/m. La pompe doit rester à tout moment dans un cycle de fonctionnement MLI de 20 à 100%. Nous vous recommandons de faire fonctionner la pompe toujours à 100%.

3. L'EMBALLAGE CONTIENT

EK-AIO Elite Aurum 360 D-RGB (1x)

Une tube de pâte thermique (3830046998446 - EK-TIM Ectotherm (1g)) (1x)

Kit de montage (1x)

Instructions de montage (1x)

KIT DE MONTAGE

Vis Phillips UNC 6-32 x 30 mm(longueur de filetage : 5 mm)(12x / 8x)	(###43)	Vis Phillips UNC6-32 x 6 mm(12x / 8x)	(K642)
Vis Phillips UNC 6-32 x 34 mm(12x / 8x)	(###7)

Écrou à a lettes (Intel /AMD)4x	(enel)	Vis papillon pour le support du processeINTEL LGA 115x / AMD AVM4x	(enel)
Vis papillon pour le support duprocesseur Intel LGA 20XX4x	(enel)	Ressort4x	(enel)
Vis pour la plaque de montage PhillipsM4x6mm (pour l'installation des supportsde montage)4x	(enel)
Plaque arrière Intel LGA 115x1x		Support de montageIntel2x
Support de montage AMD2x
CONCENTRATEUR (avec câbles PWM et D RGB)(1x)

4. INSTALLATION DU SUPPORT DU PROCESSEUR INTEL LGA-115X/1200

ÉTAPE 1 : RETRAIT DE LA CARTE MÈRE

Si le boîtier de votre ordinateur ne dispose pas de découpe du côté inférieur du processeur de la carte mère, vous devez retirez la carte mère de votre ordinateur.

Plaque arrière Intel LGA 115x

ÉTAPE 2 : FIXATION DE LA PLAQUE ARRIÈRE À LA CARTE MÈRE

Fixez la plaque arrière Intel pour le support du processeur LGA-115x à l'arrière de votre carte mère. Alignez les trous de la carte mère par rapport aux trous de la plaque arrière.

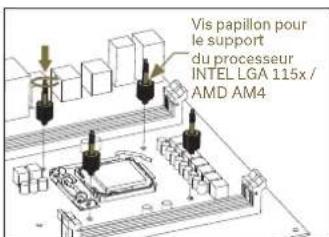

Vis papillon pour le support du processeur INTEL LGA 115x / AMD AM4

ÉTAPE 3 : FIXATION DES VIS DE MONTAGE

Fixez les quatre vis papillons LGA-115x à travers la carte mère jusqu'à la plaque arrêre.

Les vis doivent être installées sans utiliser d'outils (c.-à-d. pinces).

Commencez à serrer deux vis à la fois, de préférence en croix, mais ne les serrez pas complètement jusqu'à ce que toutes les quatre soient partiellement vissées.

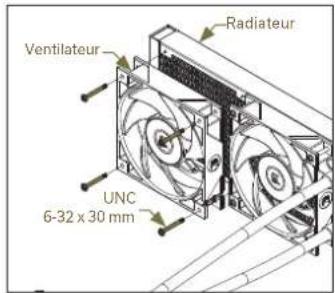

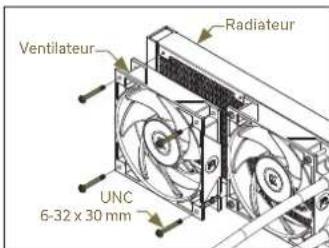

Radiateur Ventilateur UNC 6-32 x 30 mm

ÉTAPE 4: FIXATION DES VENTILA- TEURS SUR LE RADIATEUR

Fixez les vent lateurs (trois) sur le radiateur à l'aide des vis UNC 6-32 x 30 mm.

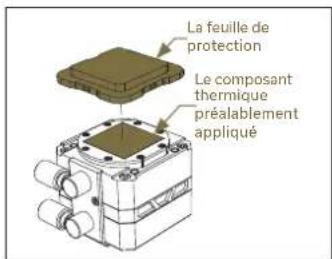

La feuille de protection Le composant thermique préalablement appliqué

M4x6 Support de montage Intel

Chiffon non abrasif IHS Ecrou à ailettes Ressort

ÉTAPE 5: RETRAIT DE LA FEUILLE DE PROTECTION DE LA PLAQUE FROIDE

Retirez la feuille de protection de l'arrière du groupe de pompage, qui sert d'endommager la plaque froide et le composant thermique préalablement appliqué sur la plaque froide.

Lors du retrait de la feuille de protection et de l'installation, prenez garde de ne pas toucher, ni endommager le composant thermique préalablement appliqué!

ÉTAPE 6: FIXATION DES SUPPORTS DE MONTAGE

Utilisez 4x vis M4x6 pour fixer 2x supports Intel sur le groupe de pompage.

Prenez garde de ne pas toucher, ni endommager le composant thermique préalablement appliqué!

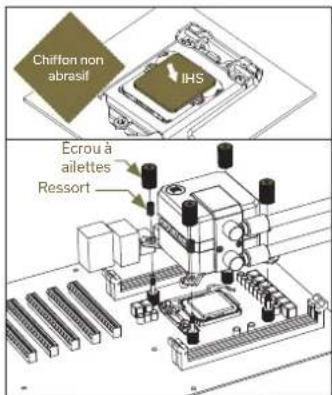

ÉTAPE 7: FIXATION DE LA POMPE

Essuyez la surface de contact du processeur (à l'aide d'un torchon non abrasif ou d'un bâtonnet ouaté comme indiqué sur la figure).

Alignez la pompe par rapport aux vis de montage et au processeur comme indiqué sur la figure.

Placez les ressorts de compression et les écrous à ailettes fournis sur les vis de montage (4x). Commencez à serrer deux écrous à ailettes à la fois, de préférence en croix, mais ne l'serrez pas complètement jusqu'à ce que tous les écrous soient partiellement vissés.

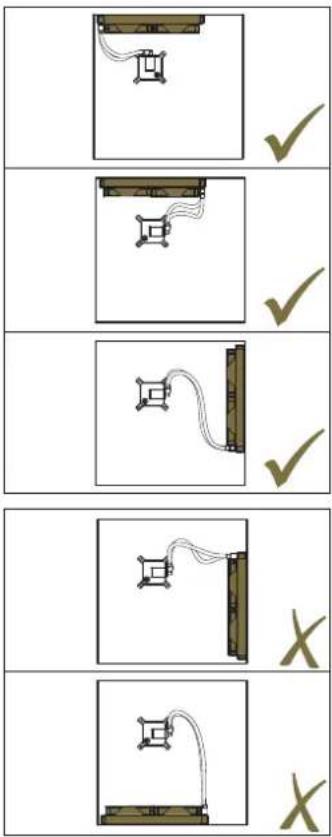

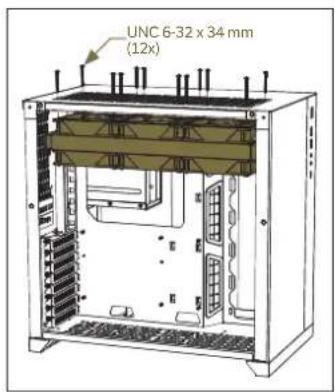

ÉTAPE 8 : FIXATION DE L'ENSEMBLE COMPOSÉ PAR LES VENTILATEURS ET LE RADIATEUR SUR UN BOÎTIER D'ORDINATEUR

Radiateur sur le dessus (recommandé)

Placement vertical du radiateur avec tube en bas (recommandé)

Placement vertical du radiateur avec tube en haut (pas optimal)

Radiateur en bas (à éviter)

Utilisez les vis UNC 6-32 x 34 mm pour fixer le radiateur et les ventilateurs préassemblés avec les trois ventilateurs restants (pour avoir six ventilateurs au total) au châssis de l'ordinateur

L'orientation des ventilateurs est essentielle pour atteindre la meilleure performance du radiateur.

Installez les ventilateurs de sortequ'ils poussent l'air à travers le radiateur. Pour s'assurer de l'orientation du ventilateur, vous pouvez vous orienter avec le logo EK sur le côté du ventilateur - il doit être orienté de la même façon sur l'ensemble supérieur et intérieur de ventilateurs. Nous vous recommandons également de placer les câbles de tous les ventilateurs dans la même direction pour les gérer plus facilement.

Option 2

S'il n'y a pas assez d'espace dans le châssis de votre ordinateur pour placer les six ventilateurs sur le radiateur, vous pouvez fixer les trois autres ailleurs à l'intérieur de votre ordinateur.

Dans ce cas, utilisez les vis UNC 6-32 x 6 mm pour fixer le radiateur et les ventilateurs préassemblés au châssis de l'ordinateur.

Connecteur à 4 broches Connecteur D-RGB Connecteur VDG

ÉTAPE 9: POMPE - BRANCHEMENT DES CÂBLES

Branchez le connecteur ML à 4 broches de la pompe à la carte mère

N'utilisez pas le même concentrateur auquel les ventilateurs sont branchés - la vitesse de rotation (tr/min) du ventilateur et de la pompe doit être réglée séparément.

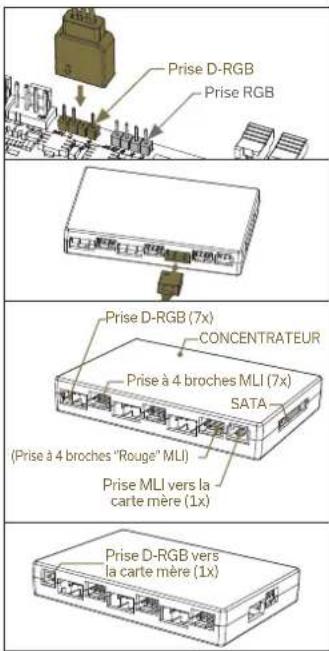

Prise D-RGB Prise RGB Prise D-RGB (7x) CONCENTRATEUR Prise à 4 broches MLI (7x) SATA (Prise à 4 broches "Rouge" MLI) Prise MLI vers la carte mère (1x) Prise D-RGB vers la carte mère (1x)

Étape B:

Branchez le connecteur à 3 broches de la lampc LED D-RGB de la pompe à la prise D-RGB de la carte mère ou à une des prises D-RGB (adressable RGB) sur le concentrateur. Les lampes LED fonctionneront si la disposition des broches de la prise est comme suit : +5 V, numérique, vide, mise à la Vous pouvez également utiliser un connecteur VDG au lieu du connecteur D-RGB sur certaines cartes mères pour brancher les lampes LED.

Veuillez prendre soin de brancher la flèche indiquée sur le connecteur sur la ligne -5 V comme indiqué sur votre carte mère. Si vous mettez une Diode LED sur la PRISE RGB de 12 V, vous pouvez endommager les LED.

Le connecteur est le même sur les versions D-RGB et RGB, mais la version D-RGB a 3 câbles du connecteur au PCB; la version RGB a 4 câbles. Si vous connectez une LED D-RGB à une prise RGB ordinaire, vous pouvez endommager votre carte mère ou votre bande LED.

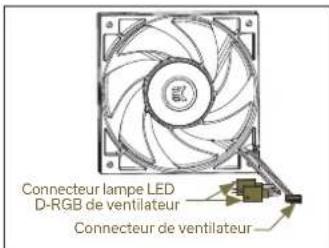

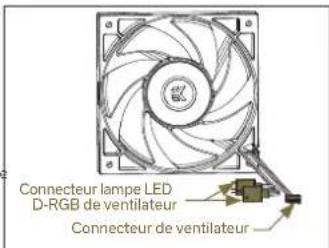

Connecteur lampe LED D-RGB de ventilateur Connecteur de ventilateur

ÉTAPE 10 : VENTILATEURS - CÂBLES DE CONNEXION

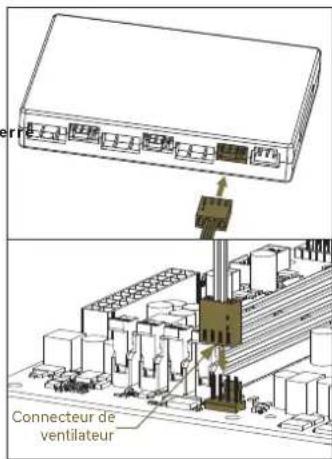

Connecteur de ventilateur

Étape A:

Branchez tous les connecteurs MLI à 4 broches du ventilateur à la prise MLI sur le concentrateur (x6). Assurez-vous que la prise rouge MLI sur le concentrateur est toujours utilisée.

Branchez le connecteur MLI du concentrateur directement à la prise du ventilateur du processeur sur la carte mère. Utilisez toujours la prise du ventilateur du processeur si possible.

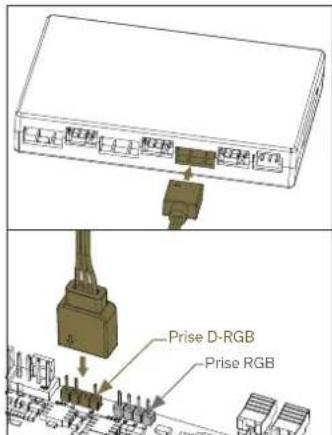

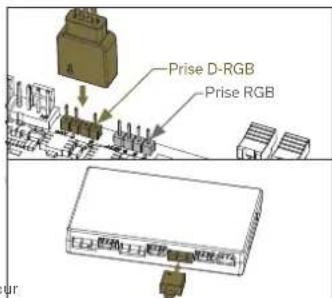

Prise D-RGB Prise RGB

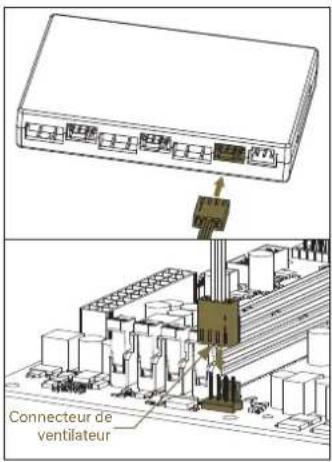

Étape B:

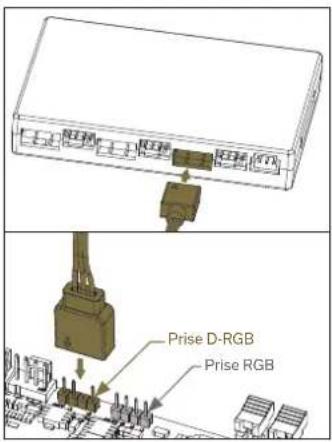

Branchez les connecteurs D-RGB des ventilateurs aux prises D-RGB sur le concentrateur (x6).

Branchez le con concentrateur directement à la carte mère.

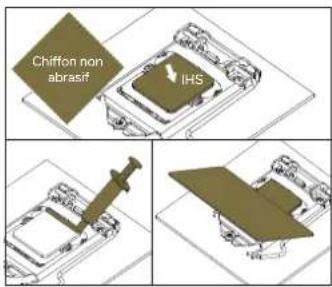

Chiffon non abrasif IHS

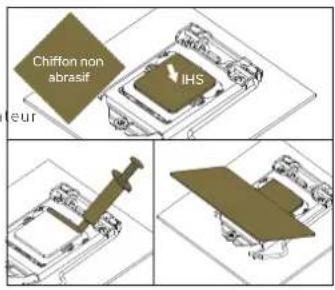

ÉTAPE FACULTATIVE !! APPLICATION DU COMPOSANT THERMIQUE

Cette étape n'est pertinent que pour la deuxième installation d'AIO ou si vous avez endo pâte appliquée au préalable à l'arrière du groupe de pompage! À la première installation, vous n'avez pas à appliquer de composant thermique supplémentaire sur la surface de contact du processeur!

Essuyez la surface de contact du processeur (à l'aide d'un torchon non abrasif ou d'un bâtonnet ouaté comme indiqué sur la figure). Applique une ligne de composant thermique sur le dissipateur thermique intégré propre et étalezie sur tout le dissipateur thermique du processeur avec une carte de crédit ou écuivaient.

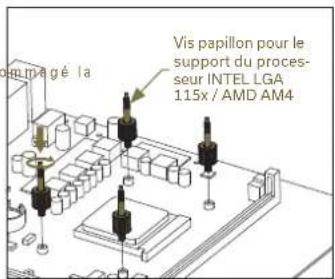

Vis papillon pour le support du proces- seur INTEL LGA 115x / AMD AM4

ÉTAPE 2: FIXATION DES VIS DE MONTAGE (AMD)

Fixez 4 vis papillons pour le support du processeur AMD AM4 sur votre carte mère. Les vis peuvent être fixées sans aucun outil (par exemple pinces).

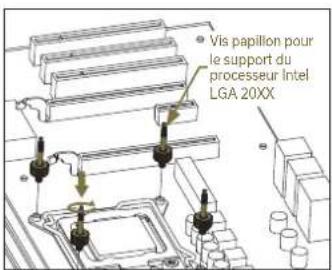

5. FIXATION DU SUPPORT DU PROCESSEUR INTEL LGA-20XX

Vis papillon pour le support du processeur Intel LGA 20XX

ÉTAPE 1: FIXATION DES VIS DE MON- TAGE (LGA-20XX)

Les cartes mères équipées de supports du processeur LGA-20xx (2066 / 2011 V3 / 2011) ne nécessitent pas la plaque arrêté. Fixez quatre vis papillons LGA-20XX dans les embouts fi letés M4 sur le mécanisme de verrouillage intégré (MM) du support du processeur LGA-20XX.

Les vis doivent être installées sans utiliser d'outils (c.-à-d. pinces).

Continuer l'installation en suivant les instructions à partir de l'ÉTAPE 4 à la page 39

Radiateur Ventilateur UNC 6-32 x 30 mm

ÉTAPE 3: FIXATION DES VENTILATEURS SUR LE RADIATEUR (AMD)

Fixez les ventilateurs (trois) sur le radiateur à l'aide des vis UNC 6-32 x 30 mm.

6. FIXATION DU SUPPORT DU PROCESSEUR AMD AM4

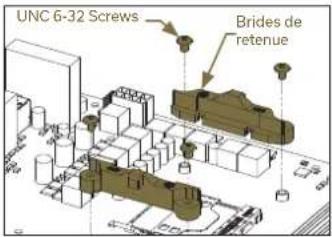

UNC 6-32 Screws Brides de retenue

ÉTAPE 1: RETRAIT DES SUPPORTS D'ORIGINE EN PLASTIQUE (AMD)

Retirez les quatre vis UNC 6-32 qui sont fixées sur le support d'origine en plastique autour du support du processeur à l'aide d'un tournevis, comme indiqué sur la fi gure. Conservez la plaque arrêté d'origine AMD ^TM , retirez et rangez les supports en plastique. Reportez-vous à la fi gure pour l'identif cation ultérieure des pièces.

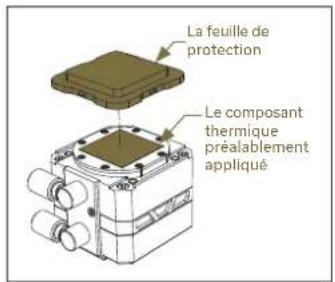

La feuille de protection Le composant thermique préalablement appliqué

ÉTAPE 4: RETRAIT DE LA FEUILLE DE PROTECTION DE LA PLAQUE FROIDE (AMD)

Retirez la fouille de protection de l'arrière du groupe de pompage, qui sert à éviter d'endommager la plaque froide et le composant thermique préalablement appliqué sur la plaque froide.

Lors du retrait de la feuille de protection et de l'installation, prenez garde de ne pas toucher, ni endommager le composant thermique préalablement appliqué!

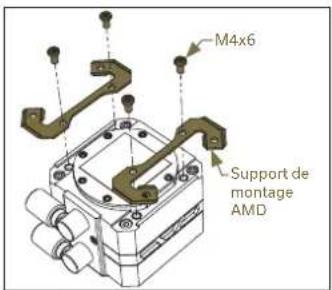

M4x6 Support de montage AMD

Chiffon non abrasif IHS

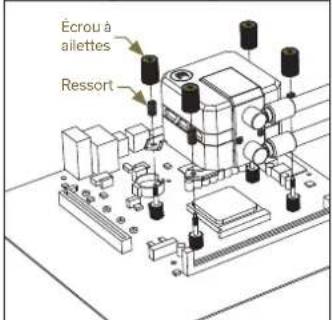

Écrou à ailettes Ressort

ÉTAPE 5: FIXATION DES SUPPORTS DE MONTAGE (AMD)

Utilisez 4x vis M4x6 pour fixer 2x supports AMD sur le groupe de pompage.

P r e n c z g a r d e d e endommager le composant thermique préalablement appliqué

Essuyez la surface de contact du processeur (à l'aide d'un torchon non abrasif ou d'un bâtonnet ouaté comme indiqué sur la figure).

Alignez la pompe par rapport aux vis de montage et au processeur comme indiqué sur la fi gure. Placez les ressorts de compression et les écrous à ailettes fournis sur les vis de montage (4x). Commencez à serrer deux écrous à ailettes à la fois, de préférence en croix, mais ne les serrez pas complètement jusqu'à ce que tous les écrous soient partiellement vissés.

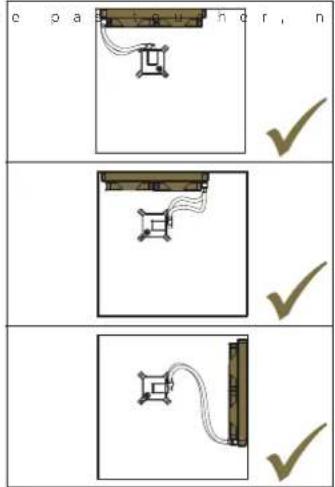

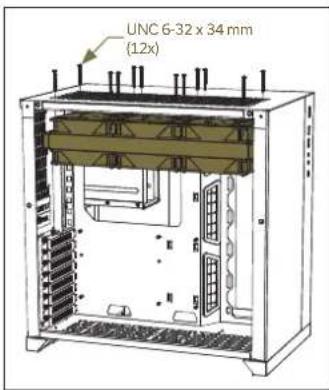

ÉTAPE 7 : FIXATION DE L'ENSEMBLE COMPOSÉ PAR LES VENTILATEURS ET LE RADIATEUR SUR UN BOÎTIER D'ORDINATEUR (AMD)

Radiateur sur le dessus (recommandé)

Placement vertical du radiateur avec tube en bas (recommandé)

Placement vertical du radiateur avec tube en haut (pas optimal)

Radiateur en bas (à éviter)

Utilisez les vis UNC 6-32 x 34 mm pour fixer le radiateur et les ventilateurs préassemblés avec les trois ventilateurs restants (pour avoir six ventilateurs au total) au châssis de l'ordinateur

L'orientation des ventilateurs est essentielle pour atteindre la meilleure performance du radiateur.

Installez les ventilateurs de sortieu'ils poussent l'air à travers le radiateur. Pour s'assurer de l'orientation du ventilateur, vous pouvez vous orienter avec le logo EK sur le côté du ventilateur il doit être orienté de la même façon sur l'ensemble supérieur et inférieur de ventilateurs. Nous vous recommandons également de placer les câbles de tous les ventilateurs dans la même direction pour les gérer plus facilement.

Option 2

S'il n'y a pas assez d'espace dans le châssis de votre ordinateur pour placer les six ventilateurs sur le radiateur, vous pouvez fixer les trois autres ailleurs à l'intérieur de votre ordinateur.

Dans ce cas, utilisez les vis UNC 6-32 x 6 mm pour fixer le radiateur et les ventilateurs préassemblés au châssis de l'ordinateur.

Connecteur à 4 broches Connecteur D-RGB Connecteur VDG

ÉTAPE 8: POMPE - BRANCHEMENT DES CÂBLES (AMD)

Branchez le connecteur MLI à 4 broches de la pompe à la carte mère.

N'utilisez pas le même concentrateur auquel les ventilateurs sont branchés - la vitesse de rotation (tr/min) du ventilateur et de la pompé doit être réglée séparément.

Prise D-RGB Prise RGB

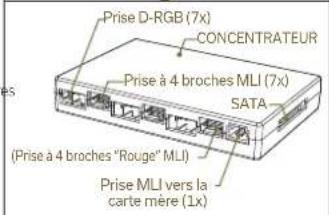

Prise D-RGB (7x) CONCENTRATEUR Prise à 4 broches MLI (7x) SATA (Prise à 4 broches "Rouge" MLI) Prise MLI vers la carte mère (1x)

Prise D-RGB vers la carte mère (1x)

Connecteur lampe LED D-RGB de ventilateur Connecteur de ventilateur

Étape B:

Branchez le connecteur à 3 broches de la lampe LED D-RGB de la pompe à la prise D-RGB de la carte mère ou à l'une des prises D-RGB (adressable RGB) sur le concentrateur. Les lampes LED fonctionneront si la disposition des broches de la prise est comme suit : +5 V, numérique, vide, mise à la terre. Vous pouvez également utiliser un connecteur VDG au lieu du connecteur D-RGB sur certaines cartes mères pour brancher les lampes LED.

Veuillez prendre soin de brancher la fièche indiquée sur le connecteur sur la ligne +5 V comme indiqué sur votre carte mère. Si vous mettez une Diode LED sur la PRISE RGB de 12 V, vous pouvez endommager les LED.

Le connecteur est le même sur les versions D-RGB et RGB, mais la version D-RGB a 3 câbles du connecteur au PCB; la version RGB a 4 câbles. Si vous connectez une LED D-RGB à une prise RGB ordinaire, vous pouvez endommager votre carte mère ou votre bande LED.

ÉTAPE 9: VENTILATEURS - CÂBLES DE CONNEXION (AMD)

REEM REEM RTi Connecteur de ventilateur

Étape A:

Branchez tous les connecteurs MLI à 4 broches du ventilateur à la prise MLI sur le concentrateur (x6). Assurez-vous que la prise rouge MLI sur le concentrateur est toujours utilisée.

Branchez le connecteur MLI du concentra directement à la prise du ventilateur du processeur sur la carte mère. Utilisez toujours la prise du ventilateur du processeur si possiblo.

Chiffon non abrasif IHS eur

ÉTAPE FACULTATIVE !! APPLICATION DU COMPOSANT THERMIQUE

Cette étape n'est pertinent que pour la deuxième installation d'AIO ou si vous avez endommagé la pâte appliquée au préalable à l'arrière du groupe de pompage! À la première installation, vous n'avez pas à appliquer de compsant thermique supplémentaire sur la surface de contact du processeur!

Essuyez la surface de contact du processeur (à l'aice d'un torchon non abrasif ou d'un bâtonnet ouaté comme inquié sur la figure). Appliquez une ligne de composant thermique sur le dissipateur thermique intégré propre et étalez le sur tout le dissipateur thermique du processeur avec une carte de crédit ou équivalent.

Prise D-RGB Prise RGB

Étape B:

Branchez les connecteurs D-RGB des ventilateurs aux prises D-RGB sur le concentrateur (x6).

Branchez le concentrateur directement à la carte mère.

7. SUPPORT ET SERVICE

Pour une assistance, veuillez contacter: http://support.ekwb.com/

EKWB d.o.o.

Pod lipami 18

1218 Komenda

Slovenia - EU

8. RÉSEAUX SOCIAUX

o n n e c t e u r D - R G B d u

EKWaterBlocks

@EKWaterBlocks

ekwaterblocks

EKWBofficial

ekwaterblocks

EK-AIO

Elite Aurum 360 D-RGB

Ligue o conetor PWM de 4 pinos da bomba à placa principal.

Ligue o conetor PWM de 4 pinos da bomba à placa principal.
