Elite Aurum 360 D-RGB - система охлаждения оборудования EK Water Blocks - Бесплатное руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Elite Aurum 360 D-RGB EK Water Blocks

Для обеспечения безопасности при установке и упрощения установки, до начала установки внимательно прочтите эту инструкцию!

Совместимо с:

Разъем Intel Socket 115X/1200/20XX CPUs

Разъем AMD Socket AM4 CPU

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

СОДЕРЖАНИЕ

1. МЕРЫ БЕЗОПАСНОСТИ 70
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 70
3. В ЭТОТ ПАКЕТ ВХОДЯТ 71
   МОНТАЖНЫЙ КОМПЛЕКТ 71
4. YCTAHOBKA - INTEL LGA-115X/1200 SOCKET 72
   ШАГ 1: СНЯТИЕ МАТЕРИНСКОЙ ПЛАТЫ 72
   ШАГ 2: ПРИКРЕПЛЕНИЕ БЭКПЛЕЙТА К МАТЕРИНСКОЙ ПЛАТЕ 72
   ШАГ 3: УСТАНОВКА КРЕПЕЖНЫХ ВИНТОВ 72
   ШАГ 4: УСТАНОВКА ВЕНТИЛЯТОРОВ НА РАДИАТОР 72
   ШАГ 5: СНЯТИЕ ЗАЩИТНОЙ ФОЛЬГИ ОХЛАЖДАЮЩЕЙ ПЛИТЫ 72
   ШАГ 6: УСТАНОВКА МОНТАЖНЫХ КРОНШТЕЙНОВ 72
   ШАГ 7: УСТАНОВКА НАСОСНОГО АГРЕГАТА 72
   ШАГ 8: УСТАНОВКА БЛОКА ВЕНТИЛЯТОРОВ И РАДИАТОРА В КОРПУС ПК 73
   ШАГ 9: НАСОС - СОЕДИНИТЕЛЬНЫЕ КАБЕЛИ 73
   ШАГ 10: ВЕНТИЛЯТОРЫ - СОЕДИНИТЕЛЬНЫЕ КАБЕЛИ 74
   НЕОБЯЗАТЕЛЬНЫЙ ШАГ!! НАНЕСЕНИЕ ТЕРМОПАСТЫ 75
5. YCTAHOBKA - INTEL LGA-20XX SOCKET 75
   ШАГ 1: УСТАНОВКА КРЕПЕЖНЫХ ВИНТОВ (LGA-20XX) 75
6. YCTAHOBKA - AMD AM4 SOCKET
   ШАГ 1: СНЯТИЕ ОРИГИНАЛЬНЫХ ПЛАСТМАССОВЫХ ПРИЖИМНЫХ СКОБ (AMD)
   ШАГ 2: УСТАНОВКА КРЕПЕЖНЫХ ВИНТОВ (АМО) 75
   ШАГ 3: УСТАНОВКА ВЕНТИЛЯТОРОВ НА РАДИАТОР (AMD)
   ШАГ 4: СНЯТИЕ ЗАЩИТНОЙ ФОЛЬГИ ОХЛАЖДАЮЩЕЙ ПЛИТЫ (AMD) 75
   ШАГ 5: УСТАНОВКА МОНТАЖНЫХ КРОНШТЕЙНОВ [АМО] 76
   ШАГ 6: УСТАНОВКА НАСОСНОГО АГРЕГАТА (AMD) 76
   ШАГ 7: УСТАНОВКА БЛОКА ВЕНТИЛЯТОРОВ И РАДИАТОРА В КОРПУС ПК (AMD) 76
   ШАГ 8: НАСОС – СОЕДИНИТЕЛЬНЫЕ КАБЕЛИ (AMD) 77
   ШАГ 9: ВЕНТИЛЯТОРЫ – СОЕДИНИТЕЛЬНЫЕ КАБЕЛИ (AMD) 77
   НЕОБЯЗАТЕЛЬНЫЙ ШАГИ НАНЕСЕНИЕ ТЕРМОПАСТЫ 78
7. ПОДДЕРЖКА И СЕРВИС 78
8. СОЦИАЛЬНЫЕ СЕТИ 78

Это изделие должно устанавливаться только опытными пользователями. Проконсультируйтесь с квалифицированным техническим специалистом. Непревильная установка может привести «повреждению оборудования. Компания EK Water Blocks не берет на себя накакой ответственности за использованием и установку этих изделий - ни явно выраженную, ни подразумаваемую. Спедующая инструкция может быть изменена без удовремления. Обновления происходятся на яёв-сайте www.ekwo.com.

ПРИМЕЧАНИЕ ПО ЗАЩИТЕ ОКРУЖАЮЩЕЙ СРЕДЫ:

После внедрения Европейской директивы 2012/19 / ЕС в национальную правовую систему применяется следующее:

• Электрические и электронные устройства нельзя утилизиронять вместе с бытовыми отходами.
• По закону потребители обязаны возвращать электрические и электронные устройство по окончании срока их службы в общественные пункты сбора, созданные для этой цели, или в точки продажи. Подробности этого определяются национальным законодательством соответствующей страны. Этот символ на продукте, руководство то эксплуатации или упаковке указывает на то, что продук подпадает под действие этих правил. Переработнаяс, повторно используя материалы или другие формы утилизации старых устройств, вы вносите важный вклад в защиту окружающей среды.

1. МЕРЫ БЕЗОПАСНОСТИ

1. Храните изделие в местах, недоступных для детей.
2. Перед установкой проверьте перечень компонентов и состояние изделия. При обнаружении проблемы свяжитесь с торгиовым предприятием, где вы приобрели изделие, чтобы получить замену или вернуть назад деньги.
3. Компания ЕКВВ д.о.о на несет ответственность за повреждения, вызванные внешними причинами, включая, помимо прочего, неправильное использование, проблемы с электроопитанием, авария, небрежность, знесение изменений, ремонт, неправильная установка и неправильные испытание.

4. При неправильном использовании возможно поврехдение ЦП и материнской платы.

5. Избыточное усилие, приложенное к вентилятору, может вызвать повреждение вентилятора или системы.

6. Это изделие являются комплектом оборудования жидкостного охлаждения ШП, содержащим студельные зриталиальные комплектующие детали ЕКВВ. Объединение этого устройства жидкостного охлаждения с комплектующими деталями, поставленными некомпаний ЕК Water Block, а другими поставщиками, может привести к отмене гарантийных обязательств.

7. Конструкция и технические характеристики изделия могут быть изменень для повышения его качества и рабочих характеристик.

8. Нельяя эксплуатировать насос при скорости вращения ниже 20% об/мин. Насос постоянно должен оставаться в пределах режима 20-100% ШИМ. Мы рекомендуем всегда эксплуатировать насос при 100%.

9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модоль		EK-AIO Elite Aurum 360 D-RGB
Радматор	Размеры 397 x 120 x 27 км
Вентилятор	Размеры 120 x 120 x 25 км (5х)
	Частота вращения 600-2200,06/мин + 10% (ШИМ: 25-100%)
	Ожидаемый срок службы 50000 часов
	Уровень шума 33,5 дз
	Тип подшипника Гидродинами-еский подшипник (ГДП)
	Соединяться 4-выездной
	Номинальное на прямосие 12 В
Насос	Размеры (км)	88 x 70 x 63 км
	Об(мин)	1000 - 3300 кб/мин ± 12% (ШИМ: 25-100%)
	Ожидаемый срок службы 50 000 pieces
	Входней ток	0.65 ± 10% A

3. В ЭТОТ ПАКЕТ ВХОДЯТ

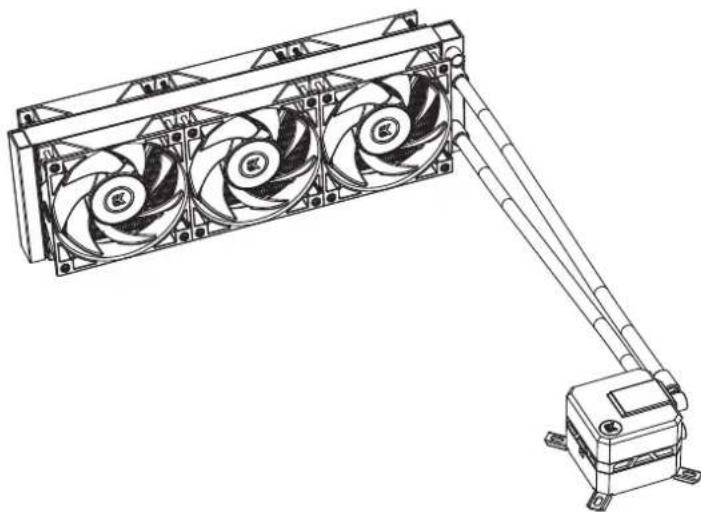

EK-AIO Elite Aurum 360 D-RGB (1x)

EK-Varcar S 120ER D-RGB [6x]

Тюбик теплопреводящей пасты [3830046998446 - ЕК-ТИМ Естetherm (1 r)] [1x]

Монтажный комплект [1x]

Руководство пользователя (1x)

МОНТАЖНЫЙ КОМПЛЕКТ

Винт с крестсобрязным шпицем UNC 6-32 x 30 мм (длина резьбы 5 мм) (12x / 8x)

Винт с крестобразным шлицем UNC 6-32 x 6 мм [12x / 8x]

Винт с крестообразным шлицем UNC 6-32 x 34 мм (12x / 8x)

Гайка барашес (Inte./AMO) 4x

Крепежный винт с накапной головкой для разъема Intel LGA 115x/AVD AMD 4x

Коепежный винт с накатной головкой для разъема Intel LGA 20XX 4x

Пружина 4x

Винт с крестообразным шлицем М4х6мм пластины крепления [для установки монтажных кронштейнов] 4x

Бэкплейт Intel LGA 115x 1x

Монтажный кронштейн Intel 2x

Монтажный кроштейн AMD 2x

Концентратор [с кабелями PWM и D-RGB] 1x

4. YCTAHOBKA - INTEL LGA-115X/1200 SOCKET

ШАГ 1: СНЯТИЕ МАТЕРИНСКОЙ ПЛАТЫ

Если на вашом ПК нет выреза с нижней сторонь ЦП материнской платы, сначала с компьютера необходимо снять материнскую плату.

Бактией Intel LBA 115x

ШАГ 2: ПРИКРЕПЛЕНИЕ БЭКПЛЕЙТА К МАТЕРИНСКОЙ ПЛАТЕ

Установите бэкплейт Intel для разъема LGA 115х на заднюю часть материнской платы. Совместите отворстия на материнской плате с стверстиями на бэкплейте.

Крепежный винт с накатной топской для зазьема Intel LCA 115x / AMD AM4

ШАГ 3: УСТАНОВКА КРЕПЕЖНЫХ ВИНТОВ

Установите 4х крепежные винты с накатнойголовской LGA 115х через материнскуюплату на бэкплейт.

Винты с накатной головкой необходимо устанавливать без использования инструментов [пассатижей].

Винты с накатной головкой устанавливайте по две штуки за раз, предпочтительно крестнакрест, и не затягизайте их до конца, пока не наживлены все четыре винта.

ШАГ 4: УСТАНОВКА ВЕНТИЛЯТОРОВ НА РАДИАТОР

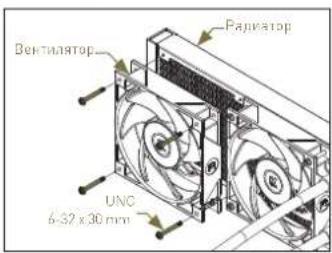

С помощью винтов UNC 632 x 30mm прикрепите вентиляторы (3x) к радиатору.

защитной крышки предварительно нанесенной теомоласто

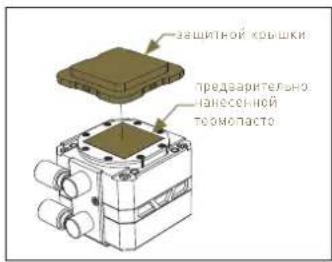

ШАГ 5: СНЯТИЕ ЗАЩИТНОЙ ФОЛЬГИ ОХЛАЖДАЮЩЕЙ ПЛИТЫ

Сниматос задней стороны насосного агрегата защитную крышку, установленную для предотвращения повреждения охлаждающей плиты предварительно нанесенной термoplastы на охлаждающей плите.

При снятии защитной крышки и продолжении установки будьте осторожь не притрагивайтесь к предварительно нанесенной термопасте и не повреждайте ее!

Max6 Монтажный кронштейн Intel

ШАГ 6: УСТАНОВКА МОНТАЖНЫХ КРОНШТЕЙНОВ

С помощью 4х винтов Мазб установите 2х кронштейна Intel на насосный агрегат.

Гудьте осторожны - не притрагивайтесь к предварительно нанесенной термопасте и не повреждайте её!

Нейбазинная тканн И-5 Гайко- Барашек Пружина

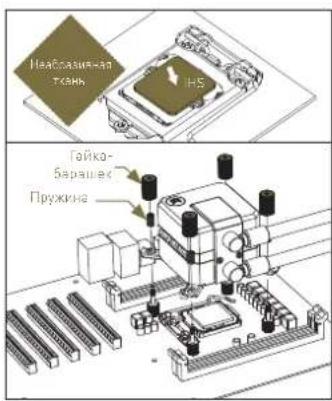

ШАГ 7: УСТАНОВКА НАСОСНОГО АГРЕГАТА

Протрите контактную поверхность ЦП (с использованием неабразивной икани или ватной палочки, как показано на рисучке с примером).

Вырозните насосный агрегат над крепежными винтами и ЦП, как показано на рисунке.

Установите, поставленные, в комплекте пружины сжетия и гайки-барашки над крепожными бинтами (4х), гайки-борошки устанавливай в по две шуку за раз, предпочтительно крест накрест, и не затагивайте их до конца. пока на наживлоны все гайки-барашки.

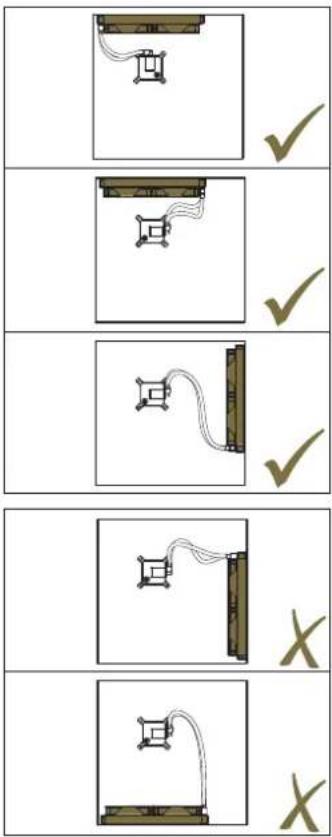

ШАГ 8: УСТАНОВКА БЛОКА ВЕНТИЛЯТОРОВ И РАДИАТОРА В КОРПУС ПК

Радиатор сверху (рекомендуется)

Вертикальное размещение радиатора с трубкой внизу (рекомендуется)

Вертикальное размещение радиатора трубкой свеях (не оптимально)

Радиатор внизу (следует избегать)

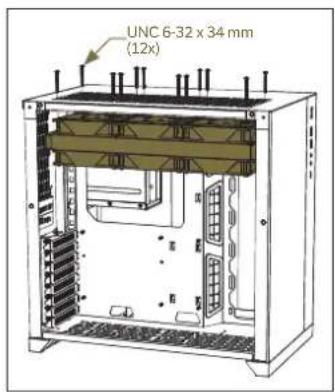

Используйте винты UNC 6-32 x 34 мм для установки предварительно собранных радиаторов и вентиляторов и оставшихся трех вентиляторов (всего шесть вентиляторов) в корпус ПК.

Для достижения наилучших эксплуатационных характеристик радиатора решающее значение имеет ориентация венти моторов.

Установите вентиляторн так, чтобы они протакивали воздух через радиатор. Чтобы быть увесенным в правильности стринетции вентилятора, можно посмотреть на положение копопита ЕК на его боковой сторона — сн должен дуженское расстояние на верхнем и нижнем набосо рентиляторо. Рекомидуется также, чтобы кобли всех рентиляторов были направлены в одном направлению для более удобной организации кабелей.

Вариант 2

Если внутри корпуса ПК недостаточно места для размещения всех пласти вентилятолов на радиатора, оставшиеся три можно расположить в других местах внутри компьютера.

В этом случае используйте винты UNC 6-32 к 6 мм для установки поедрасительно собранного радиатоса и вентилятороз о корпус ПК.

СОЕДИНИТЕЛЬНЫЕ КАБЕЛИ

Подключите 4-контактный разъем ШИМ насоса к материнской плате.

Не используйте ист же концентратор, к которому подключены вентиляторы скорости вращения [HPM] вентилятора и насоса должны регулироваться отдельно

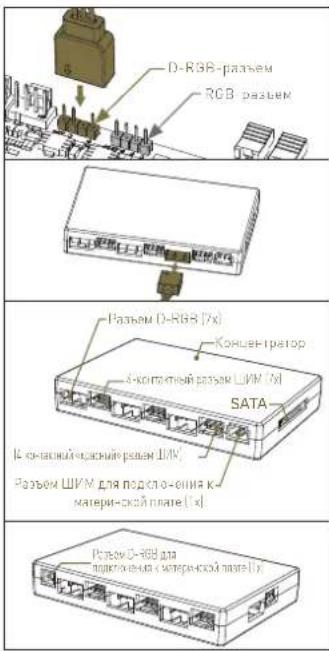

D-RGB-разъем RGB-разъем Разъем D-RGB (7x) Консентратор A-контактный разъем ШИМ (7x) SATA B-контактный-контактный разъем ШИМ. Разъем ШИМ для подключения к-матери-ской плате (1x) Пазъем D-RGB для подключения к-матери-ской плате (1x)

War B:

Подключите 3-контактный разъем D-RGB светодиодного индикатора насоса к разъему D-RGB на материнской плате или к одному из разъемов D-RGB (адресуемый RGB) на концентраторе.

Светодиоды будут работать, если расположение контакто на разьеме будет следующим: +5V, Data Empty Ground (+5. В. Данные. Писто

Data, Empty, Onboard (+5 B, данные, Пусто, Земля). На некоторых материнских платах для

подключения снетодиодов можно использовать разъем VDC вместо D-RGB.

Невобходимо, чтобы стрелка, имеющаяся на разъеме, подключалась к линии +5В, как показано на материнской плате. При подсоединении светодиодов к разъему 12 В RG3 HEADER можно повредить светодиоды.

В версиях D-RGB и RGB соединитель тот ж самый, но версия D-RGB имеет 3 кабеля от соединителя к печатной плате; версия RGB имеет 4 кабеля. При подсоединении сетодиодя D-RGB к простому RGB-розьому можно повредить матозинскую плату или светодиодную полосу:

Соединитель состодиодного освещения вентилятора D-RBS Соединитель вентилятора

ШАГ 10: ВЕНТИЛЯТОРЫ – СОЕДИНИТЕЛЬНЫЕ КАБЕЛИ

Соединитель вентилятора

War A:

Подключите все 4-контактные разъемы ШИМ вентиляторов к разъемам ШИМ на концентраторе [х6]. Убедитесь, что на концентраторе всегда используется красный разъем ШИМ.

Подключите разъем ШИМ концентратора непосредственно к разъему вентилятора процессора на материнской плате. По возможности всегда используйте разъем вентилятора процессора.

D-RGB-разъем RGB-разъем

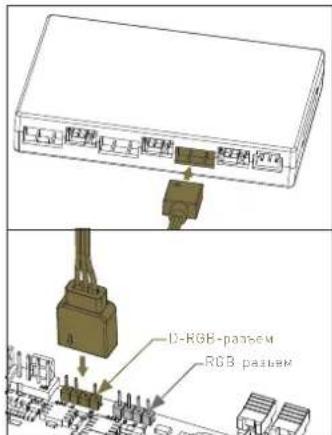

War B:

Подключите разъемы D-RGB вентиляторов к разъемам D-RGB на концентраторе (x6).

Подключите разъем D-RGB на концентраторе непосредственно к материнской плате.

Носбогодик TEAHN IHS.

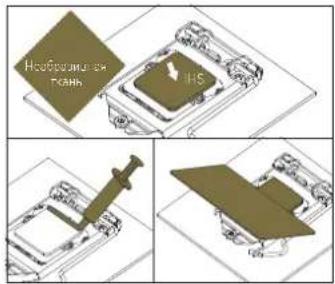

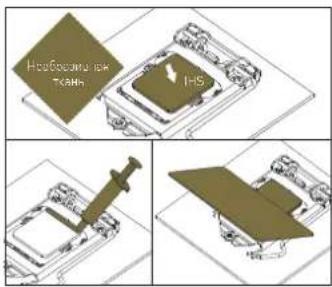

НЕОБЯЗАТЕЛЬНЫЙ ШАГ!! НАНЕСЕНИЕ ТЕРМОПАСТЫ

Этот шаг относится только ко второй установке АЮ и к случаю, когда была повреждена предварительно нанесенная паста на задней стороне насосного вгрегата! При первой установке не требуется нанесение дополнительного количество термопасты на контактную поверхность ЦП!

Протайте контактную поверхность ЦП (с использована-чем необразияной ткани или катной палежи, как показено на рисунке с примером). Начестите на чистий всренный теплоотвод полосу термопасть и распределите со кредитной картой или аналогичным предметом по всему встроенному теплоотвод ЦП.

1. YCTAHOBKA - INTEL LGA-20XX SOCKET

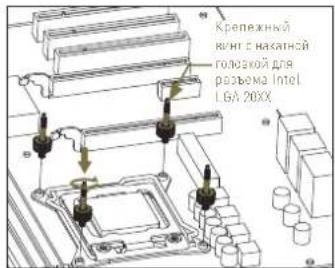

Крепежный жит с наканой голозкой для развома Intel LGA 20XX

ШАГ 1: УСТАНОВКА КРЕПЕЖНЫХ ВИНТОВ (LGA-20XX)

Матери-ские пивты с разъемом LGA 20xx (2056 / 2011 V3 / 2011) не требуют установки бокплойта. Установите 4х крепежные винты с накатисой головкой LGA-20XX в резьбовые бобницки МА на встосенном фиксирующем устройстве | LM| разъема LGA 20XX.

Винты с накатной головкой необходимо устанавливать без использований инструментов [пассатикей].

Продолжите установку с соблюдением инструкции ШАГА 4 на странице 72

1. УСТАНОВКА - AMD AM4 SOCKET

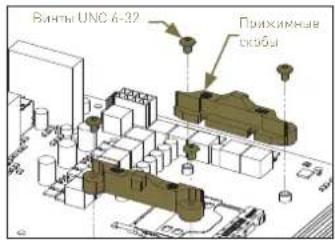

Винты UNO 6-32 Прихимные окабы

ШАГ 1: СНЯТИЕ ОРИГИНАЛЬНЫХ ПЛАСТМАССОВЫХ ПРИЖИМНЫХ СКОБ (AMD)

С использованием отвертки для винтов с креестобразным шлицем, скимиите элиты 4 UNC 6-32, кропящие оригинальные простмоссовые прижимные скобы вокруг разъема, как показано на рисунке. Сохраняние оригинальный бакшейт АМО®, скимиите оригинальные прижимные скобы и помостато их на хранение в другом месте. Распрогожение и названия деталей показаны на рисунке.

Коспекный винт с накатной теловкой для розьcoma Intel LBA 115x / AMD AM4

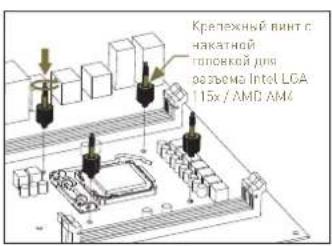

ШАГ 2: УСТАНОВКА КРЕПЕЖНЫХ ВИНТОВ (AMD)

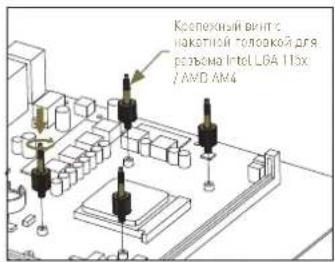

Установите на материнскую плату/х крепожные винты с накатной головкой для разъема AMD AM4. Винты необходимо устанавливать без использования инструментов (пассатижей).

Зентиватор Radiator UNC 6-32 x 30 mm

ШАГ 3: УСТАНОВКА

ВЕНТИЛЯТОРОВ НА РАДИАТОР (AMD)

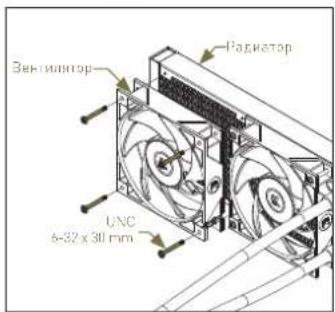

С помощью винтов UNC 6-32 к 30mm прикрепите зентиляторы (3х) к радиатору.

ящитной крьшки предварительно нанесен-ной термопасто

ШАГ 4: СНЯТИЕ ЗАЩИТНОЙ

ФОЛЬГИ ОХЛАЖДАЮЩЕЙ ПЛИТЫ (AMD)

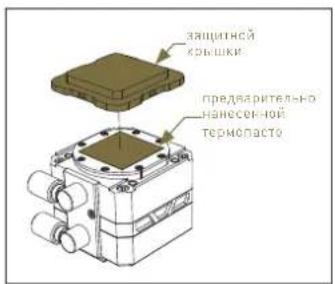

Снимитес задней стороны насосного агрегата защитную крышку, установленную для предотвращения повреждения охлаждающей плитыи предварительно наносенной тормопасты на охлаждающей плите.

При снятии защитной крышки и продолжении установки будьте осторожны - не притрагивайтесь к предварительно нанесенной термопасте и не повреждайте ее!

M4x6 Монтажный кронштейн AMO

Heat Source Module TcMn IHS

Гайка- барашек Пружина

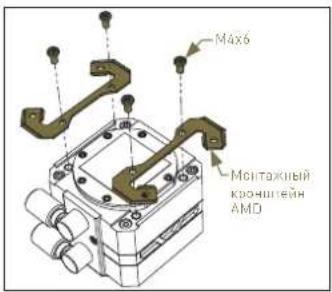

ШАГ 5: УСТАНОВКА МОНТАЖНЫХ КРОНШТЕЙНОВ (AMD)

С помощью 4х винтов Mix6 установите 2х кронштейна AMD на насосный агрегат.

Будьте осторожны - не притоагизайтесь к предварительно нанесенной термопасте и не поврежрайте вё!

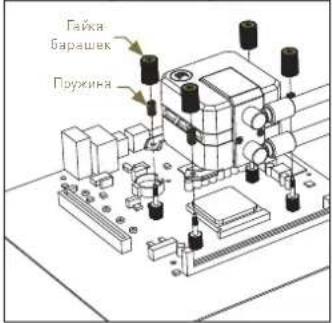

ШАГ 6: УСТАНОВКА НАСОСНОГО АГРЕГАТА (AMD)

Протрите контактную поверхность ЦП (с использованием неавразивной ткани или ватной палочки, как показано на рисунке с примером).

Вырокните насосный агрегат над крепехными кинтами и ЦП, как показано на рисунке.

Установите поставленные в комплекте пружины сжения и гайки барашки над коптехніми винтами (4х). Гайки барашки устанавливайте по две штуки за раз, предпочтительно краст-накрест, и не затягивайте их до конца, пока не нажив все гайки-барашки.

ШАГ 7: УСТАНОВКА БЛОКА ВЕНТИЛЯТОРОВ И РАДИАТОРА В КОРПУС ПК (AMD)

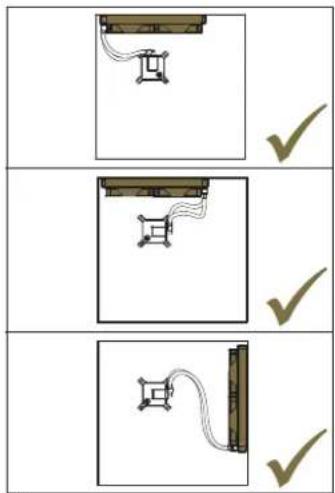

Радиатор сверху (рекомендуется)

Вертикальное размещение радиатора с трубкой внизу (рекомендуется)

Вертикальное размещение радиатора трубкой сверх (не оптимально)

Радиатор внизу (следует избегать)

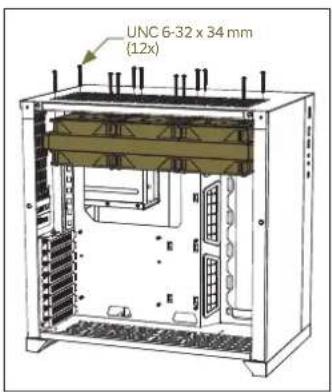

Используйте винты UNC 6-32 x 34 мм для установки предварительно собоанных радиаторов и вентиляторов и оставшихся трех вентиляторов (всего шесть вентилятороя) в корпус ПК.

Для достижения научучших эксплуатационных характеристик радиатора решающее значение имеет ориентация вентуляторов.

Установите вентиляторы так, чтобы они протагкивали воздух через радиатор. Чтобы быть узверенным з праильности ориентации вентиляторы, можно тосмотреть на положению погопила ЕК на его беской стороне — он должен ручнеко遥控ляться на геронем и ниж-вим наборе вентиляторов. Регомандуется также, чтобы кассии всех по тилляторов были направлены в одном направлении для более удобной организации кабелей.

Вариант 2

Если внутри корпуса ПК недостаточно места для размещения всех шести вентилятосов на радиаторе, осталшиеся три можно ресположить в других местах внутри компьютере.

В этом случае используйте винты UNC 6-32 x 6 мм для установки профессионально собранныого радиатора и рентиляторов о корпус ПК.

СОЕДИНИТЕЛЬНЫЕ КАБЕЛИ (AMD)

Подключите 4-контактный разъем ШИМ насоса к материнской плате.

Не используйте тот же концентратор, к которому подключены вентиляторы скорости вращения |КРМ| вентилятора и насоса должны регулироваться отдельно.

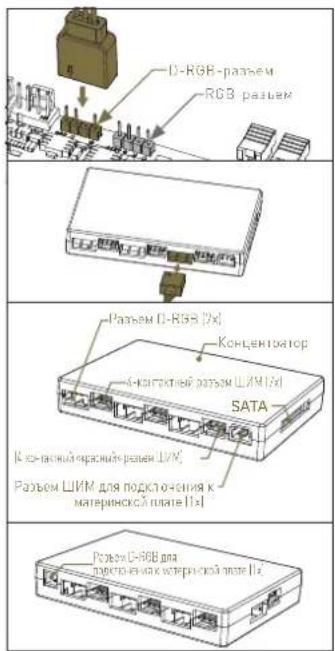

D-RGB-разъем RGB разъем Разъем D-RGB [1x] Концентоатор 6-каптактий разъем ШИМ [1x] SATA [ к-ко-пактий красный релием ШИМ ] Разъем ШИМ для подключения к материнской плате [1x] Разъем D-RGB для подключения к материнской плате [1x]

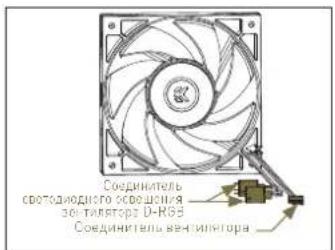

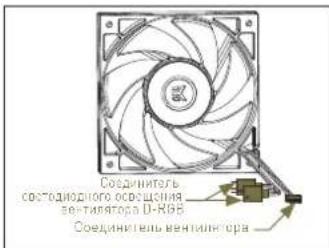

Соединитель сотводнотого сбюшения звентилятора D-R63 Соединитель вентилятора

War B:

Подключите 3-контактный разъем D-RGB светодиодного индикатора насосе к разьему D-RGB на материнской плате или к одному из разъемов D-RGB (адресуемый RGBI на концонтраторо.

Светодиоды будут работать, если расположение контактов на разъеме будет следующим: +5V, Data. Empty. Ground (+5 В. Данные. Пусто.

Земля). На некоторых материнских платах для подключения светодиодов можно использовать разъем VDC вместо D-RGB.

Необходимо, чтобы стрепка, имеющаяся на разъекте, подключалась к линии +5В, как показою на материнской плате. При подсоединении светодиодов к разяему 12 В RGB HEADER можно повредить светодиоды.

В версиях D-RGB и RGB соединитель тот ж самый, но версия D-RGB имеет 3 кабеля от соединителя к печатной плате; версия RGB имеет 4 кабеля. При подсоединении светодиода D-RGB к простому RGB-ротельному можно пофорить моторинскую плату или светодиодную писсу.

ШАГ 9: ВЕНТИЛЯТОРЫ -

СОЕДИНИТЕЛЬНЫЕ КАБЕЛИ (AMD)

REEM REEM REEM Соединитель- пенитлятора

War A:

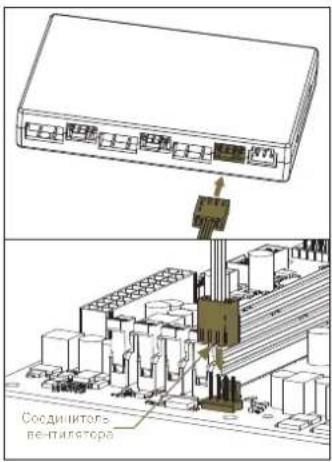

Подключите все 4-контактные разъемы ШИМ вентиляторов к разъемам ШИМ на концентраторе [х6]. Убедитесь, что на концентраторе всегда используется красный разъем ШИМ.

Подключите разъем ШИМ концентратора непосредственно к разъему вентилятора процессора на материнской плате. По возможности всегда используйте разъем вентилятора процессора

Неборгимая КСАНЬ 195

НЕОБЯЗАТЕЛЬНЫЙ ШАГ!!

НАНЕСЕНИЕ ТЕРМОПАСТЫ

Этот шаг относится только ко второй установке АЮ и к случаю, когда была повреждена предварительно нанесенная паста на задней стороне насосного агрегата! При первой установке требуется нанесение дополнительного количество тормопасты на контактную поверхность ЦП!

Протрите контактную поверхность ЦП | с использованием необразивной кани или ветной палочки, как показане на рисунке с примером! Нанесите на чистый встроенный теплоотвод полосу термопасть и распределите ее кредитной картой или аналогичным предметом по всему встроенному теплотовлу ЦП.

D-RGB-разъём RGB-разъём

War B:

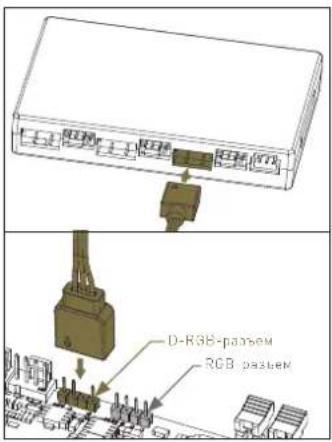

Подключите разъемы D-RGB вентиляторов к разъемам D-RGB на концентраторе (x6).

Подключите разъем D-RGB на концентраторе непосредственно к материнской плате.
