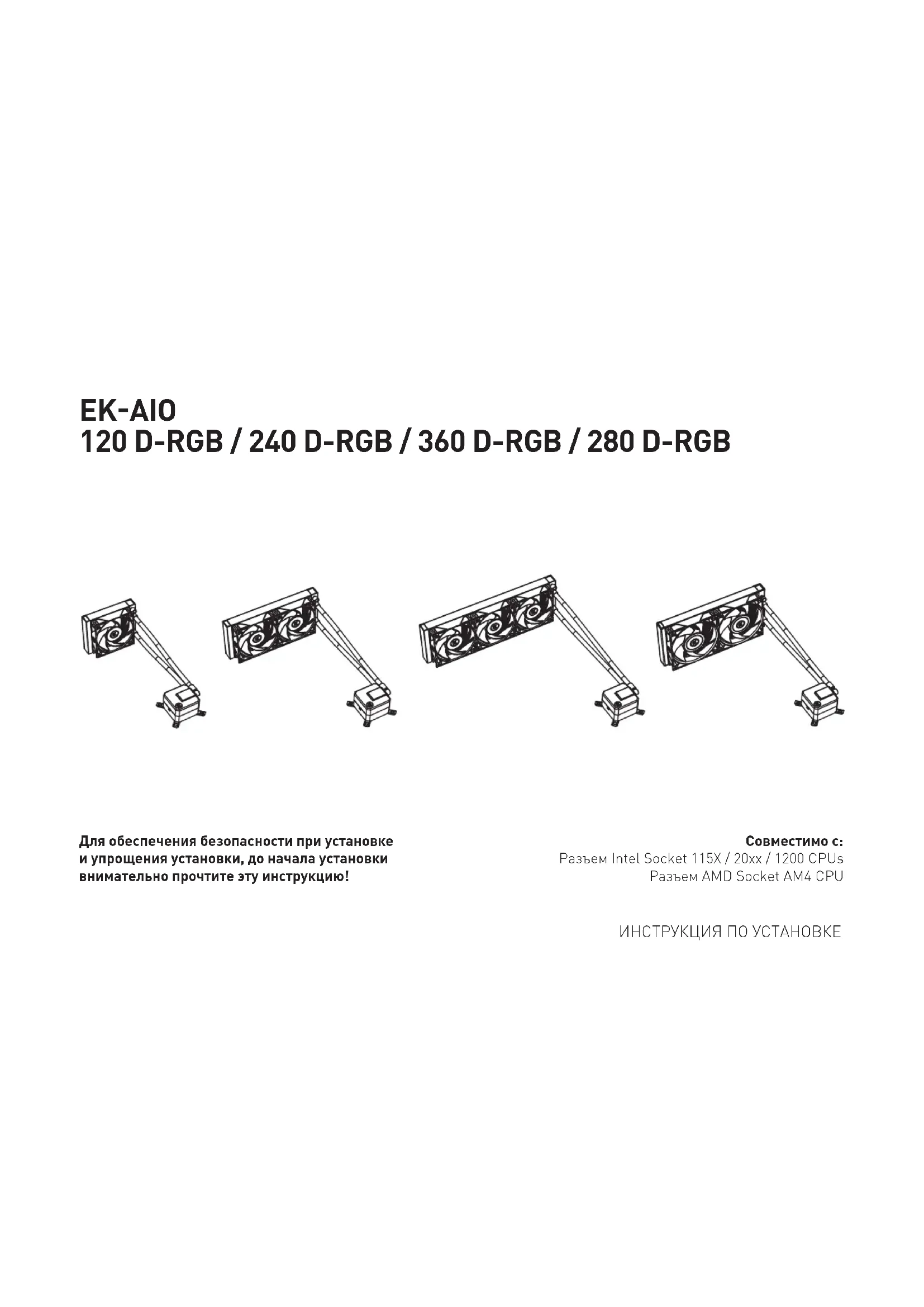

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EKAIO 120 DRGB EK Water Blocks

Для обеспечения безопасности при установке и упрощения установки, до начала установки внимательно прочтите эту инструкцию!

Совместимо с:

Разъем Intel Socket 115X/20xx/1200 CPUs

Разъем AMD Socket AM4 CPU

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

СОДЕРЖАНИЕ

1. МЕРЫ БЕЗОПАСНОСТИ 64
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 64
3. В ЭТОТ ПАКЕТ ВХОДЯТ 65
   МОНТАЖНЫЙ КОМПЛЕКТ 65
4. YCTAHOBKA - INTEL LGA-115X/1200 SOCKET 66
   ШАГ 1: СНЯТИЕ МАТЕРИНСКОЙ ПЛАТЫ 66
   ШАГ 2: ПРИКРЕПЛЕНИЕ БЭКПЛЕЙТА К МАТЕРИНСКОЙ ПЛАТЕ 66
   ШАГ 3: УСТАНОВКА КРЕПЕЖНЫХ ВИНТОВ 66
   ШАГ 4: УСТАНОВКА ВЕНТИЛЯТОРОВ НА РАДИАТОР 66
   ШАГ 5: СНЯТИЕ ЗАЩИТНОЙ ФОЛЬГИ ОХЛАЖДАЮЩЕЙ ПЛИТЫ 66
   ШАГ 6: УСТАНОВКА МОНТАЖНЫХ КРОНШТЕЙНОВ 66
   ШАГ 7: УСТАНОВКА НАСОСНОГО АГРЕГАТА 66
   ШАГ 8: УСТАНОВКА БЛОКА ВЕНТИЛЯТОРОВ И РАДИАТОРА В КОРПУС ПК 67
   ШАГ 9: НАСОС - СОЕДИНИТЕЛЬНЫЕ КАБЕЛИ 67
   ШАГ 10: ВЕНТИЛЯТОРЫ - СОЕДИНИТЕЛЬНЫЕ КАБЕЛИ 68
   НЕОБЯЗАТЕЛЬНЫЙ ШАГ!! НАНЕСЕНИЕ ТЕРМОПАСТЫ 68
5. YCTAHOBKA - INTEL LGA-20XX SOCKET 68
   ШАГ 1: УСТАНОВКА КРЕПЕЖНЫХ ВИНТОВ (LGA-20XX) 68
6. YCTAHOBKA - AMD AM4 SOCKET
   ШАГ 1: СНЯТИЕ ОРИГИНАЛЬНЫХ ПЛАСТМАССОВЫХ ПРИЖИМНЫХ СКОБ (AMD)
   ШАГ 2: УСТАНОВКА КРЕПЕЖНЫХ ВИНТОВ (АМО) 69
   ШАГ 3: УСТАНОВКА ВЕНТИЛЯТОРОВ НА РАДИАТОР (AMD)
   ШАГ 4: СНЯТИЕ ЗАЩИТНОЙ ФОЛЬГИ ОХЛАЖДАЮЩЕЙ ПЛИТЫ (AMD) 69
   ШАГ 5: УСТАНОВКА МОНТАЖНЫХ КРОНШТЕЙНОВ [АМО] 69
   ШАГ 6: УСТАНОВКА НАСОСНОГО АГРЕГАТА (AMD) 69
   ШАГ 7: УСТАНОВКА БЛОКА ВЕНТИЛЯТОРОВ И РАДИАТОРА В КОРПУС ПК (AMD) 70
   ШАГ 8: НАСОС – СОЕДИНИТЕЛЬНЫЕ КАБЕЛИ (AMD) 70
   ШАГ 9: ВЕНТИЛЯТОРЫ – СОЕДИНИТЕЛЬНЫЕ КАБЕЛИ (AMD) 71
   НЕОБЯЗАТЕЛЬНЫЙ ШАГИ НАНЕСЕНИЕ ТЕРМОПАСТЫ 71
7. ПОДДЕРЖКА И СЕРВИС 71
8. СОЦИАЛЬНЫЕ СЕТИ 71

Это изделие должно устанавливаться только спытыими пользователами. Фроенсугутируйтесь с квалифицированным техническим специалистом. Нагревильная установка может привести к повреждению оборудования. Компания ЕК Water Blocks не берет на себя наказкой ответственности за использование к установку этих изделий – ни яко-о выраженную, не подразуевавленус. Следующая инструкции, им может быть изменена бек учведомпели. Объявлена привается на кеб-сайте www.ekwb.com.

ПРИМЕЧАНИЕ ПО ЗАЩИТЕ ОКРУЖАЮЩЕЙ СРЕДЫ:

После внедрения Евролейской директивы 2012/19 / ЕС в национальную правовую систему применяется следующее:

• Электрические и электронные устройства нельзя утилизировать вместе с бытовыми отходами.
• По закону потсобители обязаны возвращать электрические и электронные устройства по окончании срока их службы в общественные пункты сбора, созданные для этой цели, или в точки продажи. Подработности этого определяются национальным законодательским соответствующей страны. Этот символ на продукте, руководстве то эксплуатации или упакоске указывает на то что продук подPADДОТ под действие этих правил. Перератывалас, повторно используя материалы или другие формы утилизации старых устройств, вы вносите важней вклад в защиту окружающей среды.

1. МЕРЫ БЕЗОПАСНОСТИ

1. Храните изделие в местах, недоступных для детей.
2. Перед установкой провольте поречень компонентов и состояние изделия. При обнаружении проблемы свяжлитесь с торговым предприятием, где за приобрели изделие, чтобы получить змену или вернуть назад деньги.
3. Компания БКИВ д.о. не насот отобретенность за повреждения, вызованные відшими причи нами, включая, почимо, прочего, неправильное использование, проблему с электропитанием, авария, небрежность, внесение изменений, ремонт, неправильно установка и неправильное испытание.

4. При нетравильном использовании возможно позреждение ЦП и материнской платы.

5. Избыточное усилие, приложенное к вентилятору, может вызвать повреждение вентилятора или системы.

6. Это изделие является комплектом оборудования жидкостного охлаждения ЦП, содержащим отдельные оригинальные комплектующие детали ФКИВ. Объединение этого устройства жидкостного охлаждения с комплектующими детелями, посторолнями по компанией ЕК Water Block а другими постоящиками, может приности к отном его гарантийных обязательства.

7. Конструкция и технические характеристики изделий могут быть изменены для повышения его качества и рабочих характеристик.

8. Непъзя эксплуатировать насос при скорости вращения ниже 20% об/мин. Насос постоянно должен оставаться в пределах режима 20-100% ШИМ. Миражмендуем всегда эксплуатировать насос при 100%.

9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модоль		EK-AIO 120 D-RGB EK-AIO 240 D-RGB
Радиатор	Размеры 15/х120х27 мм 270х170х29 мм
	Мотриват ребер АЛАI
Велия игор	Размеры 120х120х25 мм 120х120х25 мм [2x]
	Частота ярашения	600-2200 06/мин +10%ШШИМ: 25-100%	600-2200 06/мин +10%[ШШИМ: 25-100%]
	Ожидаемый срок службы 50000 часов 50000 часов
	Тип под пипника	Гидродинамическийподшипник ГДП	Гидродинамическийподшипник ГДП
	Среднинитель 4-выводной 4выводной
	Номинальное напряжение	12 В	12 В
Насса	Размеры [км]	88х/0х3 мм	88х/0х3 мм
	Об/мин	850 2600 65/мин = 10%ШШИМ: 20 100%	850 2600 65/мин = 10%ШШИМ: 20 100%
	Ожидаемый срок службы 50000 heures	5000 heures	5000 heures
	Урошень шума	23 дБ	23 дБ
	Входной ток	0.65 +10% А	0.65 +10% А

Модель		EK-AIO 360 D-RGB EK-AIO 280 D-RGB
Радиатор	Размеры 397x120x27 мм 313х140x27 мм
	Мотероп ребор А, А
Вентисатор	Размеры 125х120x25 мм (3х)	140х140х25 мм (2х)
	Настова 弘шения	600-2700 06/мин +10%ШИМ: 25 100%	>200-2000 26/мин +10%ШИМ: 25 100%
	Ожидаемый срок службы 50000 часов 50000 часов
	Тип подшипника	Гидрограмическийподшипник ГДП!	Гидрограмическийподшипник ГДП!
	Соединитель 4-выводной A	выводной
	Номинальное напряжение	12 В	12 В
Носсе	Размеры [км]	86x70x53 км	88x70x53 км
	Об/мин	850-2600 65/мин + 10%ШИМ: 20-100%	850-2600 об/мин + 10%ШИМ: 20-100%
	Ожидаемый срок службы 5000 heures	500 heures	500 heures
	Уровость шума	23 дБ	23 дБ
	Входной ток	0,65 x 10% А	0,65 x 10% А

3. В ЭТОТ ПАКЕТ ВХОДЯТ

Блок ЕК-АЮ 120 О-RGB /

Брок ГК-АЮ 360 Д-RGB

Блок ЕК-АЮ 280 D-RGB

[1x]

[1x/7x/3x - количество вентиляторов зависит от версии АЦ]

Вентилятоо ЕК-vardar S 14010 D-100B

2x

Тобик теплопроводящей гасты [3850046998/46 - FK-TIM Eclclherm [1 r]]

[1x]

У-разветвитель кабеля вентилятора

EK-AIO 240 / 280 EK-AIO 360

Монтажный комплект [1x]

Руководства пользователя (1x)

МОНТАЖНЫЙ КОМПЛЕКТ

Винт с крестообразным шлицем UNC

6-32 x 30 mm [длина резьбы 5 мм]

4x/8x/12x

Бинт с крестообразным

шлицем UNC 6-32 x 6 мм

4x/8x/12x

Винт с крестообразным шлицем UNC

0-37×34MM

4x/8x/12x

Гайка-барашек (Intel. /AMD)4x		Крепежный винт с накатной головкойдля розвома Intel. LGA 115x / AMD. AMD4x
Крепежный винт с накатной головкойдля разъема Intel. LGA 20XX4x	[ФОКИ]	Пружина4x
Винт с крестрообразным шицем ML x 4 смпластины крепления [для устраняемимонтажных кронштей-нов]4x	[6:9:3]
Бокплойт Intel. LGA 115x1x		Монтажный кронштейнIntel2x
Монтажный кронштейн AMD2x

4. YCTAHOBKA - INTEL LGA-115X/1200 SOCKET

ШАГ 1: СНЯТИЕ МАТЕРИНСКОЙ ПЛАТЫ

Если на вашом ПК нет выреза с нижней сторонь ЦП материнской платы, сначала с компьютера необходимо снять материнскую плату.

Бакиней Intel LBA 15x

ШАГ 2: ПРИКРЕПЛЕНИЕ БЭКПЛЕЙТА К МАТЕРИНСКОЙ ПЛАТЕ

Установите бэкплейт Intel для разъема LGA 115х на заднюю часть материнской платы. Совместите отверстия на материнской плате с стверстиями на бэкплейте.

Крепежный винт с накатной топовий для звъезома Intel LGA 115x / AMD AM4

ШАГ 3: УСТАНОВКА КРЕПЕЖНЫХ ВИНТОВ

Установите 4х крепежные винты с накатнойголовской LGA 115х через материнскуюплату на бэкплейт.

Винты с накатной головкой необходимо устанавливать без использования инструментов [пассатижей].

Винты с накатной головкой устанавливайте по две штуки за раз, предпочтительно крестнакрест, и не затягизайте их до конца, пока не наживлены все четыре винта.

ШАГ 4: УСТАНОВКА ВЕНТИЛЯТОРОВ НА РАДИАТОР

С помощью винтов UNC 6-32 x 30mm прикрепите вентиляторы (1x, 2x или 3x в зависимости от версии AIO) к радиатору.

защитной кръшки предварительно паноселей термопасте

ШАГ 5: СНЯТИЕ ЗАЩИТНОЙ ФОЛЬГИ ОХЛАЖДАЮЩЕЙ ПЛИТЫ

Сниматос задней стороны насосного агрегата защитную крышку, установленную для предотвращения повреждения охлаждающей плиты предварительно нанесенной термoplastы на охлаждающей плите.

При снятии защитной крышки и продолжении установки будьте осторожь не притрагивайтесь к предварительно нанесенной термопасте и не повреждайте ее!

Max4 Монтажный кронителей Inst

ШАГ 6: УСТАНОВКА МОНТАЖНЫХ КРОНШТЕЙНОВ

С помощью 4х винтов Міжід установите 2х кронштейна Intel на насосный агрегат.

Гудьте осторожны - не притрагивайтесь к предварительно нанесенной термопасте и не повреждайте её!

Нейбразия-кот ГИЯК IHS Гойхо- борошок Пружина

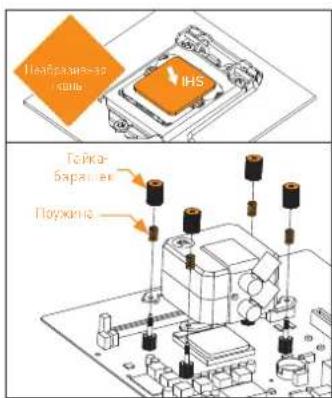

ШАГ 7: УСТАНОВКА НАСОСНОГО АГРЕГАТА

Протрите контактную поверхность ЦП (с использованием необразивной ткани или ватной палочки, как показано на рисунке с примером).

Вырозните насосный агрегат над крепежными винтами и ЦП, как показано на рисунке.

Установите, поставленные, в комплекте пружины сжетия и гайки-баршки над крепожными оинтами (4х), гайки-борошки устанавливайте по две шуки за раз, предпочтительно крест накрест, и не затягувайте их до конца. пока на наживлены все гайки-баршки.

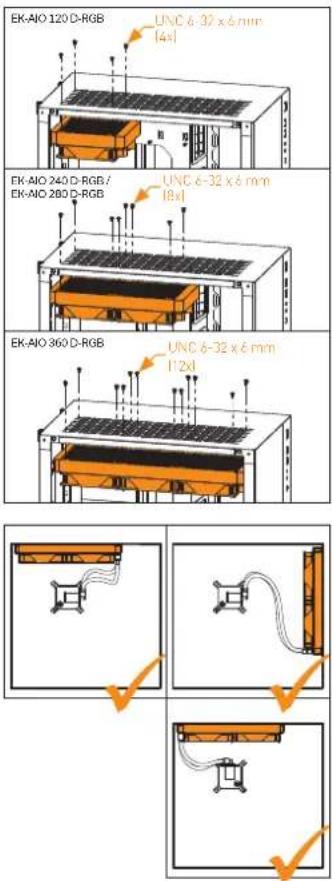

ШАГ 8: УСТАНОВКА БЛОКА ВЕНТИЛЯТОРОВ И РАДИАТОРА В КОРПУС ПК

С помощью винтов UNC 6-32 x 6 мм прикрепите блок радиатора и вентилятора[ов] к корпусу ПК.

Вертикальное размещение радиатора трубкой вверх (не оптимально)

Радиатор внизу (следует избегать)

ШАГ 9: НАСОС – СОЕДИНИТЕЛЬНЫЕ КАБЕЛИ

ШАГА:

Присоедините 4-выворной соединитель ШИМ насоса к материнской плате.

Радиатор сверху (рекомендуется)

Вертикальное размещение радиатора с трубкой внизу (рекомендуется)

ШАГ В:

Присоедините з-выходной соединитель светодиод его освещения D-RGB -соса к разъжку D-RGB HEADER на матери-ской шляте. Светодиод, работает, если расположение выводов указанного разъема следующее: 15 В, Цифроевой, Свободный, Земля. На некоторых материнских платах, для присовиднения светодиода вячесто разъжама D-RGB можно использовать соединитель VDG.

Необходимо, чтобы стрягка, имеющаяся на разъеме, подключаясь к линии «В», как показано на мотесинской плате. При подсоединении состоядцов к разъEMU 12 В RGB HEADER можно повредить светодиоды.

В версиях D-RGB и RGB соединитель тот я самый, но версия D-RGB имеет 3 кабеля от соедини теля к печат-ой плате, версия RGB имеет 4 кабеля. При подсоединении светодиода D-RGB к простому RGB-разъему можно гонедить матери на скук плату или светодиод укс полосу:

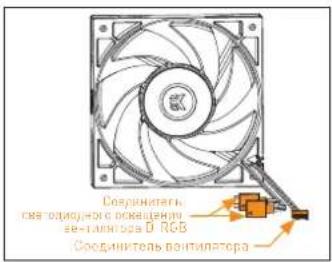

Соединитель сектидеский с оскидению зентилятора D RGB Соединитель ронтилатора

ШАГ 10: ВЕНТИЛЯТОРЫ – СОЕДИНИТЕЛЬНЫЕ КАБЕЛИ

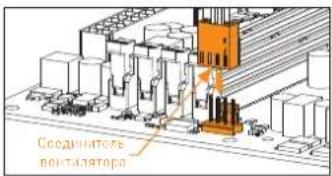

Соединитель вентилятора

ШАГА:

ВАРИАНГ 1:

Присоедините 4-выводной соединитель ШИМ от кабеля вентилятора напрямук к разъему вентилятора ЦП на материнской плате. При возможности всегда используйте разъем вентилятора ЦП.

Y-разветопитель Спединитель вантилятора

БАРИАНТ 2:

В случае версий ЕК-АЮ 240 /280 D-RGB и ЕК-АЮ 360 D-RGB (с 2 или 3 вентиляторами), соединители от каждого вентилятора можно присоединить к соединителям кабеля с У-развитителем, а затем соединитель с У-развитителем присоединить к разъему вентилятора на материнской плате. При возможности всегда используйте разъем вентилятора ЦП.

Присоедините 3-рыводной соединитель светодиодного освещения D-RGB вентилатора[ов] к разъему D-RGB HEADER на материнской плате.

В случае версий СК-АЮ 240 / 280 О-РОВ и СК-АЮ 360 О-РОВ, сначала можно 2 или 3 вентилятора соединить в гирландное соединение, а затем присоединить их вместе к разьсому О-РОВ на маторинской плате.

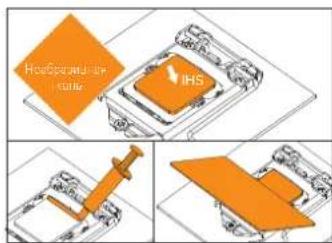

НЕОБЯЗАТЕЛЬНЫЙ ШАГ!! НАНЕСЕНИЕ ТЕРМОПАСТЫ

Этот шаг относится только ко второй установке А10 и к случаю, когда была повреждена предварительно нанесенная паста на задней стороне насосного агрегата! Припервой установкехе требуется напесение дополнительного количество термопасты на контактную поверхность ЦП!

Протрито контактную поверхность ЦП Ic использованием, необозивной ткани или ватной палочки, как показане на рисулю с гримором! Наносите на чистый встроенный теплоотвод полосу термопасть и распределите ее кредитной картой или аналогичным предметом по всему встроенному теплоотводу ЦП.

1. YCTAHOBKA - INTEL LGA-20XX SOCKET

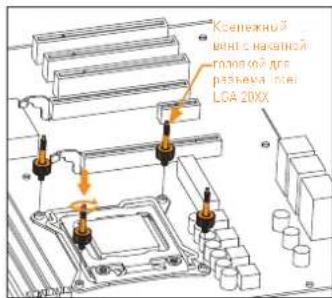

Коспежный вент с накапной головой для разкема Index LOA 20XX

ШАГ 1: УСТАНОВКА КРЕПЕЖНЫХ ВИНТОВ (LGA-20XX)

Моторинские платы с розъемом LGA-20XX [2056 / 2011 V3 / 2011] по требуют установки бэкплейта. Установите 4х крепежные винты с накатной головкой LGA 20XX в резьбовые бовьшки МА на встроенном фиксирующем устройстве (II M) разъема LGA-20XX.

Винты с накетной головкой необходимо устанавливать без использование инструментов (пассатихей).

Продолжите установку с соблюдением инструкции ШАГА 4 на странице 66

6. УСТАНОВКА - AMD AM4 SOCKET

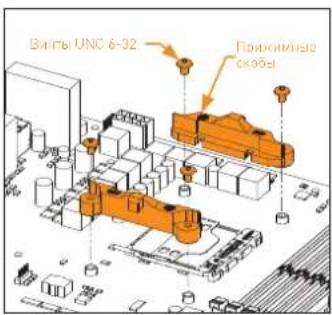

Виты UNC 6-32 Прижимные скобы

ШАГ 1: СНЯТИЕ ОРИГИНАЛЬНЫХ ПЛАСТМАССОВЫХ ПРИЖИМНЫХ СКОБ (AMD)

С использованием отверки для винов с креестобразным шлицем, скимите взяты 4 UNC 6-32, крепляшие оригинальные пластмассовые прижимные скобы вокруг разъема, как показано на рисунке. Сохранита оригинальный бакплейт АМО®, снимите оригинальные прижимные скобы и помостато их на хранения в другом месте. Распогожение и назначения деталей показаны на рисунке.

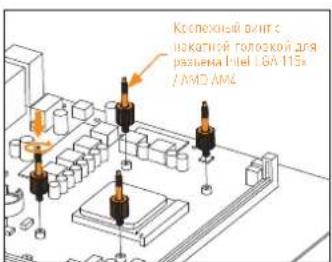

Космехный零件 с пакатной головкой для разъема Intel LBA 115x /AM3 AM3

ШАГ 2: УСТАНОВКА КРЕПЕЖНЫХ ВИНТОВ (AMD)

Установите на материнскую плату 4х крепежные винты с накатной головкой для разъема AMD AM4. Винты необходимо устанавливать без использования инструментов (пассатижей).

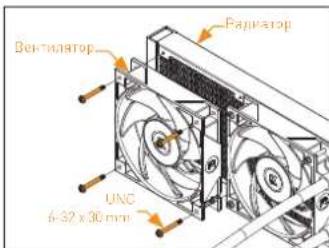

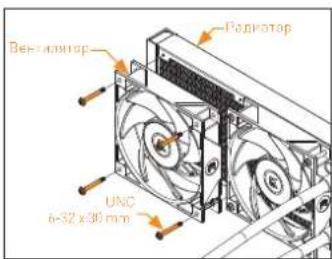

ШАГ 3: УСТАНОВКА ВЕНТИЛЯТОРОВ НА РАДИАТОР (AMD)

С помощью винтов UNC 6-32 x 30mm прикрепите вентиляторы (1x, 2x или 3x в зависимости от версии AIO) к радиатору.

защитной крышки предварительно паноселейной термопласта

ШАГ 4: СНЯТИЕ ЗАЩИТНОЙ ФОЛЬГИ ОХЛАЖДАЮЩЕЙ ПЛИТЫ (AMD)

Снимитес задней стороны насосного агрегата защитную крышку, установленную для предотвращения повреждения охлаждающей плиты предварительно нанесенной термопасты на охлаждающей плите.

При снятии защитной крышки и продолжении установки бульте осторожны не притрагивайтесь к предварительно наосонной термопaste и не повреждайте се!

MaxC Монтажный кронштейн AMD

ШАГ 5: УСТАНОВКА МОНТАЖНЫХ КРОНШТЕЙНОВ (AMD)

С помощью 4х винтов М4x4 установите 2х кронштейна АМД на насосный агрегат.

Гудьте осторожны - не притрагивайтесь к предварительно нанесенной термопасте и не повреждайте её!

Neighbour-3 IHS Гойка- барахине Пожите

ШАГ 6: УСТАНОВКА НАСОСНОГО АГРЕГАТА (AMD)

Протрите контактную поверхность ЦП (с использованием неабразивной ткани или ватной палочки, как показана на рисунке с примером).

Вырозните насосный агрегат над крепежными винтами и ЦП, как показано на рисунке.

Установите, поставленные, в комплекте пружины сжетия и гайки-барашки над крепожными бинтами (4х), гайки-борошки устанавливай в по две шуки за раз, предпочтительно крест накрест, и не затягивайте их до конца. пока на наживлоны все гайки-барашки.

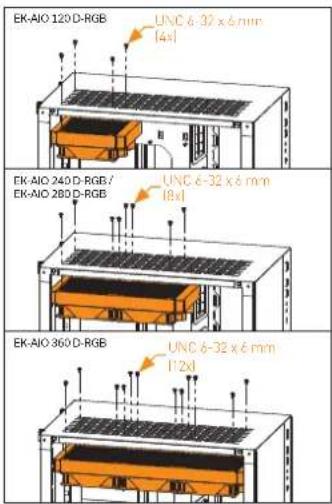

EK-AIO 120 D-RGB UNC 6-37 x 6 mm [4x] EK-AIO 240 D-RGB / UNC 6-32 x 6 mm [8x] EK-AIO 280 D-RGB UNC 6-32 x 6 mm [12x] EK-AIO 360 D-RGB

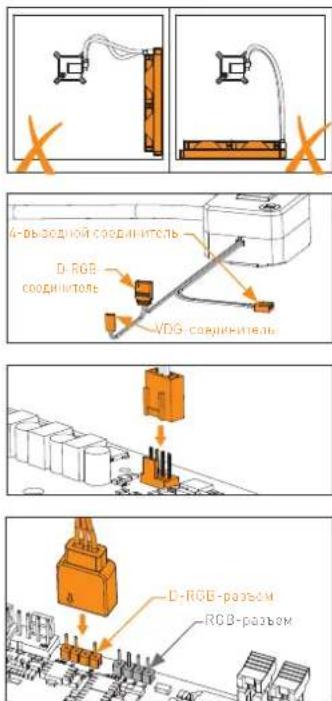

ШАГ 7: УСТАНОВКА БЛОКА ВЕНТИЛЯТОРОВ И РАДИАТОРА В КОРПУС ПК (AMD)

С помощью винтов UNC 6-32 x 6 мм прикрепите блок радиатора и вентилятора[ов] к корпусу ПК.

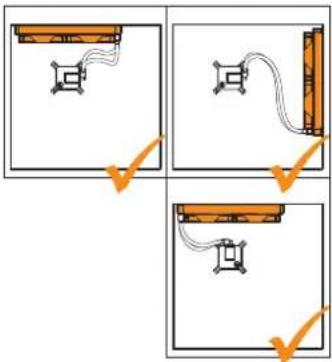

Радиатор сверху (рекомендуется)

Вертикальное размещение радиатора с трубкой внизу (рекомендуется)

Вертикальнсе размещение радиатора трубкой вверх (не оптимально)

Радиатор внизу (следует избегать)

4-высодной соединитель D-RGB соединитель VDG-совединитель

ШАГ 8: НАСОС – СОЕДИНИТЕЛЬНЫЕ КАБЕЛИ (AMD)

ШАГ А: Присоедините 4-высной соединитель ШИМ насоса к материнской плате.

D-RGB-razobm RGB-razobm

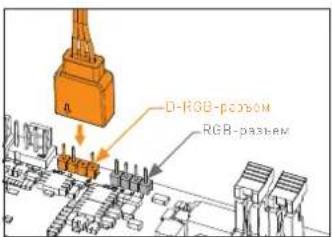

ШАГ В: Присоедините 3-выходной соединитель соотводного освощения D-RGB Source к развиму D-RGB HEADER на матери-ской плате. Свердлов, работает, если расположение выходом указанного разъема следующее: «5 В. Цифровой, Свободный, Земля. На некоторых материнских грахах, для присоединения светодиода вячесто разъема D-RGB можно использовать соединитель VDS.

Необходимо, чтобы стрягка, имеющаяся на разъеме, подключаясь к линии «В», как показано на мотесинской плате. При подсоединении состоядцов к разъEMU 12 В RGB HEADER можно повредить светодиоды.

В версиях D-RGB и RGB соединитель тот я самый, но версия D-RGB имеет 3 кабеля от соединителя к печатой плате; версия RGB имеет 4 кабеля. При подсоединении светодиода D-RGB к простому RGB-разяющему можно конрядить материенную плату или светодиод ус полосу.

Соединатель секрепиодного оконавления вентилятора D RGB Соединатель рентилятора

ШАГ 9: ВЕНТИЛЯТОРЫ – СОЕДИНИТЕЛЬНЫЕ КАБЕЛИ (AMD)

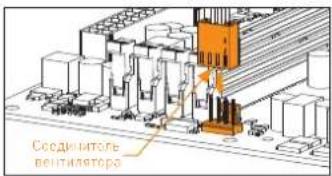

Соединитель вентилятора

ШАГ А:

ВАРИАНГ 1:

Присоедините 4-выводной соединитель ШИМ от кабеля вентилятора напрямук к разъему вентилятора ЦП на материнской плате. При возможности всегда используйте разъем вентилятора ЦП.

Y-robot Algeria Соединитель VECTORATORA

ВАРИАНТ 2:

В случае версий ЕК-АЮ 240 / 280 О-РЭВ и ЕК-АЮ 350 О-РЭВ [с 2 или 3 вентиляторами], соединители от каждого вентилятора можно происединить к соединителям кабеля с У-разветнителем, а затем соединитель с У-разветнителем приссединить к разъем вентилятора на материнской плате. При возможности всегда используйте разъем вентилятора ЦП.

D RGB -разъем RGB-разъем

ÉTAPE B:

ВАРИАНТ 1:

Присоедините 3-рыводной соединитель светодиодного освещения D-RGB вентилатора[ов] к разъему D-RGB HEADER на материнской плате.

В случае версий СК-АЮ 240 / 280 О-РОВ и СК-АЮ 360 О-РОВ, сначала можно 2 или 3 вентилятора соединить в гирландное соединение, а затем присоединить их вместе к разьсому О-РОВ на маторинской плате.

Носудожная к конь IHS

НЕОБЯЗАТЕЛЬНЫЙ ШАГ!!

НАНЕСЕНИЕ ТЕРМОПАСТЫ

Этот шаг относится только ко второй установке АЮ и к случаю, когда была повреждена предварительно нанесенная паста на задней стороне насосного агрегата! Припервой установке – не требуется нанесение дополнительного количество термопасты на контактную поверхность ЦП!

Протрито контактную поворхность ЦП Ic использованием необоротной ткани или ватной палочки, как показано на рисунке с примером). Панесите на чистый встроенный теплоотвод полосу термопасть и распределите ее кредитной картой или аналогичным грецметом по всему встроенному теплсотводу ЦП.

7. ПОДДЕРЖКА И СЕРВИС

Для получения помощи свяжитесь по ссылке: http://support.ekwb.com/

EKWR d.c.c.

Pod lipami 18

1218 Komenda

Slovenia - EU

8. СОЦИАЛЬНЫЕ СЕТИ

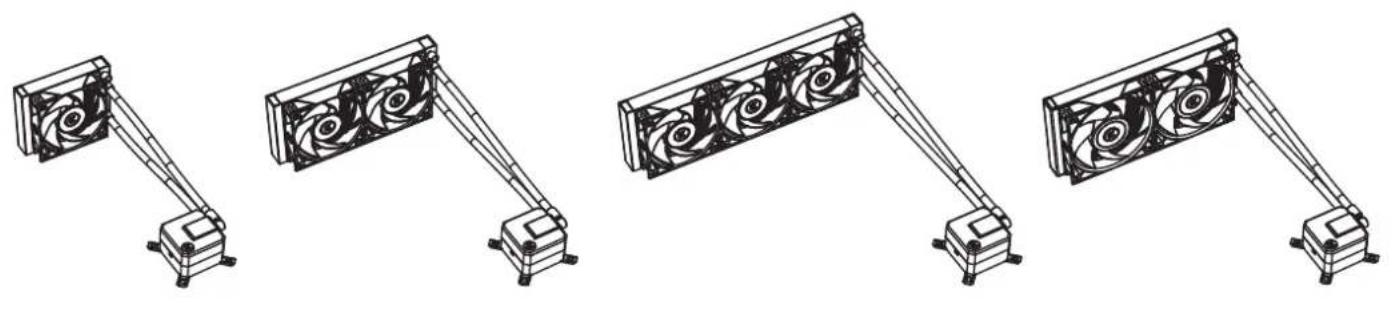

EK-AIO

120 D-RGB / 240 D-RGB / 360 D-RGB / 280 D-RGB
