EKAIO 120 DRGB - ハードウェア冷却システム EK Water Blocks - 無料のユーザーマニュアル

使用説明書 EKAIO 120 DRGB EK Water Blocks

安全かつ問題なく取り付けられるように、作業を開始する前に、このマニュアルをよくお読みください。

対応CPUソケット：

Intel ソケット 115X / 20xx / 1200 CPU

AMD ソケット AM4 CPU

取り付けマニュアル

目次

1. 安全上の注意事項 44
2. 仕様 44
3. パッケージの付属品 45
   取り付けキット 45
4. 取り付け方法 - INTEL LGA-115X/1200 ソケット 46 ステップ 1: マザーボードを取り外す 46 ステップ 2: マザーボードにバックプレートを取り付ける 46
   ステップ 3：マウントスクリューの取り付け 46 ステップ 4：ラジエーターにファンを取り付ける
   ステップ5：コールドプレート保護カバーの取り外し 46
   ステップ6：マウントブラケットの取り付け 46
   ステップ 7：ポンプユニットの取り付け 46 ステップ 8：ファンとラジエーターの組立て部品をPCケースに取り付ける 4
   ステップ9：ポンプ 接続ケーブル 47
   ステップ 10：ファン－接続ケーブル 48
   別途オプション!! 放熱グリスの塗布 48
5. 取り付け方法 - INTEL LGA-20XX ソケット 48 ステップ 1: マウントスクリューの取り付け (LGA-20xx) 48
6. 取り付け方法 - AMD AM4 ソケット 49 ステップ1: オリジナルのプラスチック製ホールダウン式クランプを取り外す (AMD) 49
   ステップ 2：マウントスクリューの取り付け（AMD） 49
   ステップ3：ラジエーターにファンを取り付ける(AMD) 49
   ステップ4：コールドプレート保護カバーの取り外し(AMD) 49
   ステップ 5：マウントブラケットの取り付け（AMD） 49
   ステップ6：ポンプユニットの取り付け (AMD) 49
   ステップ7：ファンとラジエーターの組立て部品をPCケースに取り付ける(AMD)
   ステップ 8：ポンプ－接続ケーブル (AMD) 50
   ステップ9：ファン-接続ケーブル(AMD) 51
   別述オフション!! 放熱グリスの塗布 51
7. サポートおよびサービス 51
8. ソーシャルメディア 51

この製品は、熟練したユーザーが取り付けてください。適切な技術者にご相談ください。不適切に取り付けられた場合、機器が損傷する可能性があります。EK Water Blocksは、これらの製品の使用または取り付けに関して、明示または黙示に関わらず、一切の責任を負いません。以下の製品説明書は、予告なく変更される場合があります。最新情報については、当社ウェブサイト www.ckwb.com をご確認ください。

1. 安全上の注意事項

1. お子様の手の届かない場所に製品を保管してください。
2. 取り付ける前に、コンポーネントリストと製品の状態を確認してください。万が製品に問題があった場合は購入された店舗に問い合わせて交換または返品を依頼してください。
3. EKWB d.o.o は、外的要因（不適切な使用、電源の不具合、事故、放置、改造、修理、不適切な取り付け、不適切なテストなどを含むが、これらに限定されるものではない）による損害に関しては責任を負いません。
4. 製品が正しく取り付けられていないと、CPUとマザーボードが損傷する可能性があります。
5. ファンに過度な力が加わると、ファンやシステムが担保する可能性があります
6. この製品は、EKWBオリジナルの個別パーツで構成されたCPU液体冷却ソリューションキットです。RK Water Block製以外のパーツを組み合わせると、保証対象外となる可能性があります。
7. 製品の設計と仕様は、品質と性能の向上を目的に改訂される場合があります。

8. 20% RPM未満の速さでポンプを運転しないでください。ポンプの使用は常に20～100% PWM デューティ比にしておく必要があります。ポンプは常にフル運転させることをお勧めします。

9. 仕様

モデル		EK-AIO 120 D-RGB EK-AIO 2	40 D-RGB EK-AIO 360 D-RGB	EK-AIO 280 D-RGB
ラジエーター	寸法	157x120x27 mm	277x120x27 mm	397x120x27 mm	313x140x27 mm
	フィンの材質	アルミニウム	アルミニウム	アルミニウム	アルミニウム
ファン	寸法	120x120x25 mm	120x120x25 mm (2個)	120x120x25 mm (3個)	140x140x25 mm (2個)
	スピード	600-2200 RPM ±10%(PWM: 25-100%)	600-2200 RPM ±10%(PWM: 25-100%)	600-2200 RPM ±10%(PWM: 25-100%)	500-2000 RPM ±10%(PWM: 25-100%)
	耐用期間	50,000 時間	50,000 時間	50,000 時間	50,000 時間
	ペアリングタイプ	流体動圧軽受(FDB)	流体動圧軽受(FDB)	流体動圧軽受(FDB)	流体動圧軽受(FDB)
	コネクタ	4ピン	4ピン	4ピン	4ピン
	定格電圧	12V	12V	12V	12V
ポンプ	寸法(mm)	88x70x53 mm	88x70x53 mm	88x70x53 mm	88x70x53 mm
	RPM	850-2600 RPM ±10%(PWM: 20-100%)	850-2600 RPM ±10%(PWM: 20-100%)	850-2600 RPM ±10%(PWM: 20-100%)	850-2600 RPM ±10%(PWM: 20-100%)
	耐用期間	50,000 時間	50,000 時間	50,000 時間	50,000 時間
	ノイズレベル	23 dB	23 dB	23 dB	23 dB
	入力電流	0.65 +10% A	0.65 +10% A	0.65 +10% A	0.65 +10% A

3. パッケージの付属品

EK-AIO 120 D-RGB ユニット /EK-AIO 240 D-RGB ユニット EK-AIO 360 D-RGB ユニットEK-AIO 280 D-RGB ユニット(1個)

EK-Vardar S 120ER D-RGB ファン

(1個/2個/3個-ファンの数はAIOのバージョンによります)

EK-Vandar S 140ER D-RGB ファン

(2個)

サーマルグリス（3030046998446-EK-TIM Ectotherm（1g））

(1個)

ファンケーブルY型

EK-AIO 240 / 280 EK-AIO 360

取り付けキット（1セット）

ユーザーマニュアル(1部)

取り付けキット

十字穴付きネジ UNC 6-32 x 30 mm

(ネジ長さ5mm)

4個/8個/12個

十字穴付きネジ UNC

6-32×6mm

4個 / 8個 / 12個

十字穴付きネジ UNC 6-32 x 34 mm

4個/8個/12個

サムスナット (Intel/AMD)

4個

INTEL LGA 115x/AMD AM4 ソ

ケット用マウントサムスクリュ

4個

Intel I.GA 20XX ソケット用マウントサムス

クリュー

4個

スプリング

4個

プレート取り付け用十字穴付きネジ

M4 x 4 mm (マウントブラケット取り付

(行用)

4個

Intel LGA 115x バックプレート

1個

Intel マウントブラケット

2個

AMD マウントブラケット

2個

4. 取り付け方法 - INTEL LGA-115X/1200 ソケット

ステップ1：マザーボードを取り外す PCケースにマザーボードのCPU側下部にカットアウト（メンテナンスホール）がない場合は、初めにコンピューターからマザーボードを取り外す必要があります。

Intel LGA 315x パックプレート

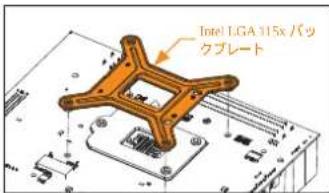

ステップ 2：マザーボードにバックプレートを取り付ける Intel LGA-115x ソケット用のバックプレートをマザーボードの背面に取り付けます。マザーボードの穴をバックプレートの穴に合わせます。

INTEL EGA 115x / AMD AM4 ソケット 用マウントサムス クリュー

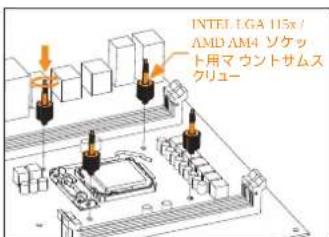

ステップ3：マウントスクリューの取り付け LGA-115x用マウントサムスクリュー4個を使って、バックプレートをマザーポードに固定します。

「つまみネジはブライヤなどの工具を使わずに取り付けてください。

はじめに一度に2本のつまみねじを締めます。できれば向かい合わせになった2本ずつの十字型で行いますが、4本すべてを部分的にねじ込むまでは完全に締めないでください。」

ファン ラジエーター UNC 6-32 x 30 mm

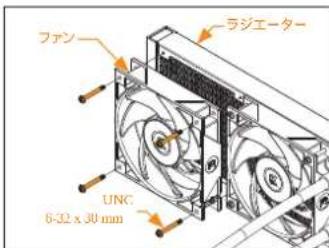

ステップ4：ラジエーターにファンを取り付ける UNC 6-32 x 30mmのネジを使用してファ個、または3個（AIOのバージョンによる）をラジエーターに取り付けます。

保護カバー 塗布済みのサーマルグリース

M4x4 Intel マウントブラケット

研磨布以外 IHS サムスナット フブリング ン1個、2

ステップ 5：コールドプレート保護カバーの取り外し ポンプユニットの背面から保護カバーを取り外します。保護カバーはコールドプレートおよびコールドプレートに予め塗布された放熱グリスを損なわないようにするためのものです。

保護カバーを取り外して取り付けを行う際、予め塗布された放熱グリスに触れたり、損傷したりしないようご注意ください。

ステップ 6：マウントブラケットの取り付け M4x4ネジ（4本）を使用してtinelブラケット（2個） をポンプユニットに取り付けます。

塗布済みの放熱グリスに触れたり、損傷したりしないようご注意ください。

ステップ7：ポンプユニットの取り付け CPUの接触面を拭きます（サンプル画像のように、非研磨布または綿棒を使用）。

図のように、ポンプユニットをマウントスクリューとCPUに合わせます。

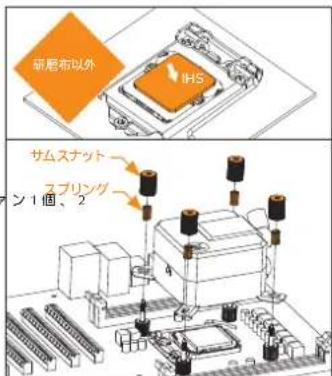

付属の圧縮スプリングとサムナットをマウントスクリューの上に置きます（4個）。一度に2個のサムナットをできれば対角に締め始めますが、完全にねじ込まないように注意してください。

EK-AIO 120 D-RGB UNC 6-32 x 6 mm (4x) EK-AIO 240 D-RGB / UNC 6-32 x 6 mm (8x) EK-AIO 360 D-RGB UNC 6-32 x 6 mm (12x)

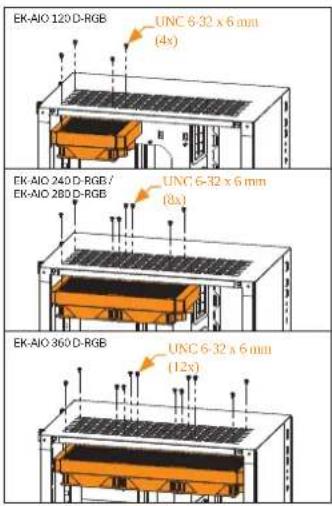

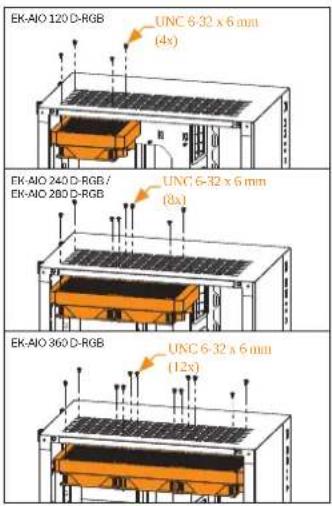

ステップ8：ファンとラジエーターの組立て部品をPCケースに取り付ける UNC 6-32 x 6mmのネジを使用して、ラジエーとファンの組立て部品をPCケースに取り付けます

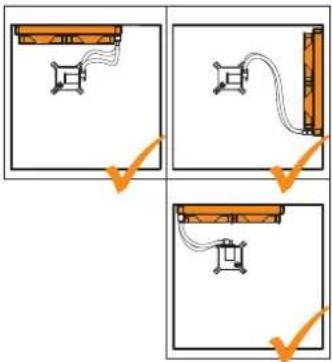

上部にチューブがあるラジエーターの垂直配置（最適ではない）

下部のラジエーター（回避する必要があります）

下部にチューブがあるラジエーターの垂直配置（推奨

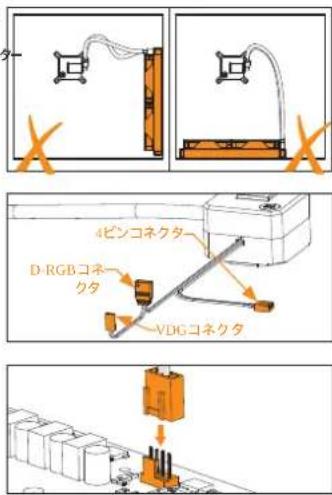

4ピンコネクタ D-RGBコネクタ VDGコネクタ

ステップ9：ポンプ－接続ケーブル

ステップ A: ポンプの4ピンPMWコネクタをマザーボードに差し 込みます。

D-RGBヘッダー RGBヘッダー

ステップ B: ポンプのD-RGB LEDライトの3ピンコネクタをマザーボードのD-RGBヘッダーに差し込みます。LEDは、ヘッダーのピンの配置が次の場合に動作します；+5V デジタル未使用グランド・部のマザーボードでは、LEDを接続するのにD-RGBの代わりにVDGコネクタを使用することができます。

マザーボードの表示にあるように、コネクタに示されている矢印が+5Vラインに差し込まれていることを確認してください。LEDダイオードを12V RGBヘッダーに配置すると、LEDが損傷するおそれがあります。

コネクタはD-RGBバージョンとRGBバージョンで同じですが、D-RGBバージョンにはコネクタからPCBへのケーブルが3本あります。RGBバージョンには4本のケーブルがあります。D-RGBを通常のRGBヘッダーに接続すると、マザーボードまたはLEDストリップが損傷するおそれがあります。

ファンD-RGB LEDライト コネクタ ファンコネクタ

ステップ 10：ファン－接続ケーブル

オプション2:
EK-A10 240 / 280 D-RGBおよびFK D-RGBバージョンの場合、初めに「デイジーチェー
ン」接続で、2個または3個のファンを接続し、その後すべてのファンをマザーボードのD-RGBヘッダーに接続します。

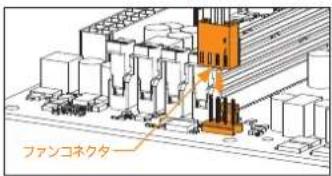

ファンコネクタ

ステップA:
オプション1
ファンケーブルの4ピンPWMコネクタをマザーボードのCPUファンヘッダーに直接接続します。可能な限り、CPUファンヘッダーを使用してください。

研磨布以外 IHS

別途オプション!! 放熱グリスの塗布
これは・AIOの2回目のインストールの場合。またはポンプユニットの定側に予め塗布されたベーストが破損している場合のみに徐る手順です。 最初のインストール時に、放熱グリスをCPUの接触面に塗布する必要はありません。

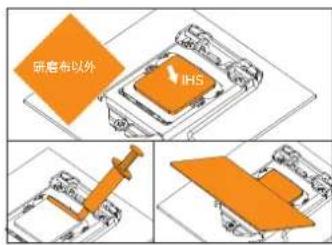

GPUの接触面を拭きます（サンプル画像のように、非研画布または錦棒を使用）。きれいになったIHSに、サーマルグリスを塗布し、それをクレジットカードなどを使ってCPUヒートスプレッダ（IHS）全体に広げていきます。

Yスブリッター ファンコネクター

オプション2:
EK-A10 240 / 280 D-RGBおよびEK-A10 360
D-RGB（ファンが2個または3個）のバージョンの場
合、各ファンのコネクタをY型ケーブルのコネクタに
接続してから、Y型コネクタをマザーボードのファン
ヘッダーに接続します可能な限りCPUファンヘッ
ダーを使用してください。

D-RGBヘッダー RGBヘッダー

ステップ B :
オプション1:
ファンのD-RGBLEDライト用の3ピンコネクタをマザ
-ボードのD-RGBヘッダーに差し込みます。

5. 取り付け方法 - INTEL LGA-20XX ソケット

Intel LGA 20XX ソケット市マウントサムスクリュー

ステップ1：マウントスクリューの取り付け（LGA-20xx）
LGA-20xx (2066 / 2011 V3 / 2011) ソケットのマザーボードには、バックプレートの取り付けは必要ありません。

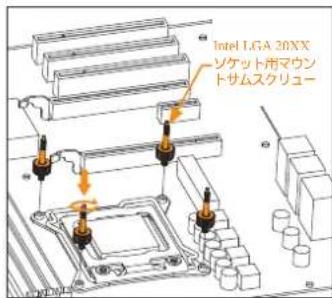

LGA-20XXソケットの統合ラッチ機柵（ILM）にあるM4ネジ型スタブに、4個のLGA-20XXマウントサムスクリューを取り付けます。
「つまみネジはプライヤなどの工具を使わずに取り付けられます。」

46ページのステップ4 の指示に従ってインストールを続行します。

6. 取り付け方法 - AMD AM4 ソケット

UNC 6-32ネジ 固定ケランプ

ステップ1：オリジナルのプラスチック製ホールダウン式クランプを取り外す(AMD)

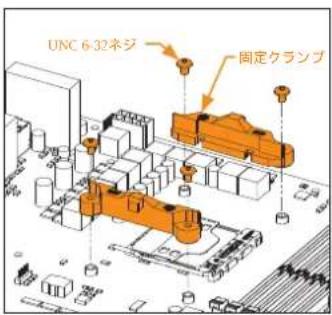

図のように、ソケットの周りのオリジナルのプラスチック製ホールダウン式クランプを固定している4国のUNC 6-32のネジをブラスドライバーを使用して取り外します。オリジナルのAMD® バックプレートはそのままにしておき、ホールダウン式クランプを取り外して保管しておきますパーツ識別に関する詳細については、図を参照してください。

保護カバー 塗布済みのサーマルグリース

ステップ4：コールドプレート保護カバーの取り外し(AMD)

ポンプユニットの背面から保護カバーを取り外します。保護カバーは、コールドプレートおよびコールドプレートに予め塗布された放熱グリスを損なわないようにするためのものです。

保護カバーを取り外して取り付けを行う際、予め塗布された放熱グリスに触れたり、損傷したりしないようご注意ください。

INTEL LGA 115x / AMD AM4 ソケット 用マウントサムスクリュー

ステップ2：マウントスクリューの取り付け（AMD）

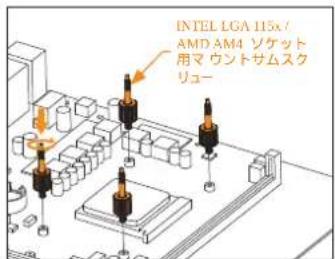

AMD AM4ソケット用のマウントサムスクリュー4個をマザーボードに取り付けます。ネジはプライヤなどの工具を使わずに取り付けられます。

M4x4 AMD マウント ブラケット

ステップ 5：マウントブラケットの取り付け（AMD）

M4x4のネジを4個使用してAMD用ブラケット2個をポンプユニットに取り付けます。

塗布済みの放熱グリスに触れたり、損傷したりしないようご注意ください。

ファン ラジエーター UNC 6-32 x 30 mm

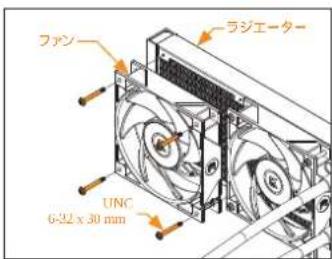

ステップ 3：ラジエーターにファンを取り付ける (AMD)

UNC 6-32 x 30mmのネジを使用してファ個、または3個（AIOのバージョンによる）をラジエーターに取り付けます。

研磨布以外 IHS

ステップ 6：ポンプユニットの取り付け (AMD)

CPUの接触面を拭きます（サンブル画像のように、非研磨布または綿棒を使用）。

図のように、ポンプユニットをマウントスクリューとCPUに合わせます。

サムスナット ン1個、2 スプリング

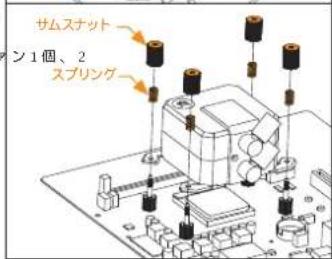

付属の圧縮スプリングとサムナットをマウントスクリューの上に置きます（4個）。一度に2個のサムナットをできれば対角に締め始めますが、完全にねじ込まないように注意してください。

EK-AIO 120 D-RGB UNC 6-32 x 6 mm (4x) EK-AIO 240 D-RGB / UNC 6-32 x 6 mm (8x) EK-AIO 280 D-RGB UNC 6-32 x 6 mm (12x) EK-AIO 360 D-RGB UNC 6-32 x 6 mm

ステップ7：ファンとラジエーターの組立て部品をPCケースに取り付ける(AMD) UNC 6-32 x 6mmのネジを使用して、ラジエーとファンの組立て部品をPCケースに取り付けます。

4ピンコネクタ D-RGBコネクタ VDGコネクタ

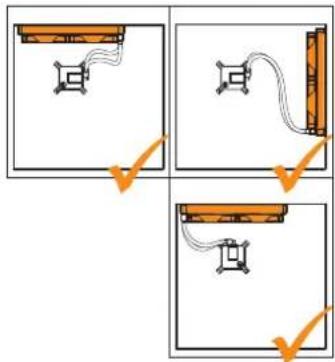

上部にチューブがあるラジエーターの垂直配置（最適ではない） 下部のラジエーター（回避する必要があります）

ステップ 8：ポンプ－接続ケーブル (AMD)

ステップ A: ポンプの4ピンPMWコネクタをマザーボードに差し 込みます。

上部にラジエーター（推奨） 下部にチューブがあるラジエーターの垂直配置（推奨）

D-RGBヘッダー RGBヘッダー

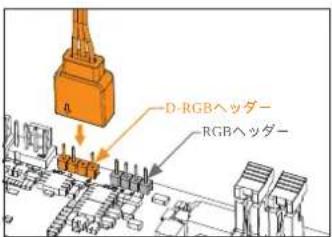

ステップ B: ポンプのD-RGB LEDライトの3ピンコネクタをマザーボードのD-RGB ヘッダーに差し込みます。LEDは、ヘッダーのピンの配置が次の場合に動作します；+5Vデジタル 未使用 グランド・部のマザーボードでは、LEDを接続するのにD-RGBの代わりにVDGコネクタを使用することができます。

マザーボードの表示にあるように、コネクタに示されている矢印が5Vラインに差し込まれていることを確認してください。LEDダイオードを12V RGBヘッダーに配置すると、LEDが損傷するおそれがあります。

コネクタはD-RGBバージョンとRGBバージョンで同じですが、D-RGBバージョンにはコネクタからPCBへのケーブルが3本あります。RGBバージョンには4本のケーブルがあります。D-RGBを通常のRGBヘッダーに接続すると、マザーボードまたはLEDストリップが損傷するおそれがあります。

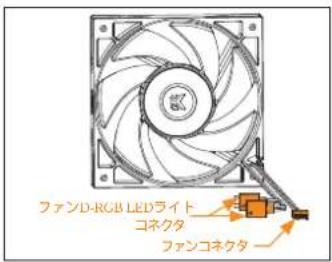

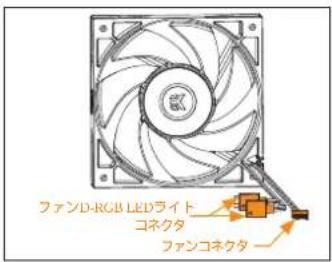

ファンD-RGB LEDライト コネクタ ファンコネクタ

ステップ 9：ファン－接続ケーブル (AMD)

オプション2: EK-AIO 240 / 280 D-RGBおよびFK D-RGBバージョンの場合、初めに「デイジーチェーン」接続で、2個または3個のファンを接続し、その後すべてのファンをマザーボードのD-RGBヘッダーに接続します。

ファンコネクター

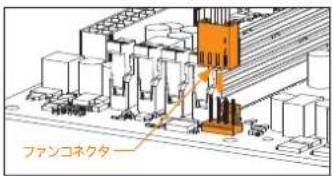

ステップ A： オプション 1： ファンケーブルの4ピンPWMコネクタをマザーボードのCPUファンヘッダーに直接接続します。可能な限り、CPUファンヘッダーを使用してください。

研磨布以外 IHS

別途オプション!! 放熱グリスの塗布 これは・AIOの2回目のインストールの塗合・またはポンプユニットの応刻に予め塗布されたベーストが破壊している場合のみに係る手順です。 最初のインストール特に、放熱グリスをCPUの接触面に塗布する必要はありません。

γスブリッター ファンコネクター

オプション2: EK - A10 240 / 280 D - RGB および EK - A10 360 D - RGB（ファンが2個または3個）のバージョンの場合、各ファンのコネクタをY型ケーブルのコネクタに接続してから、Y型コネクタをマザーボードのファンヘッダーに接続します可能な限りCPUファンヘッダーを使用してください

D-RGBヘッダー RGBヘッダー

ステップ B： オプション 1： ファンのD-RGBLEDライト用の3ピンコネクタをマザーボードのD-RGBヘッダーに差し込みます。

7. サポートおよびサービス

サポートが必要な場合はこちらからお問い合わせください。http://support.ekwb.com/

EKWB d.o.n. Pod lipami 18 1218 Komenda 斯洛文尼亚-EU

8. ソーシャルメディア

EK-AIO

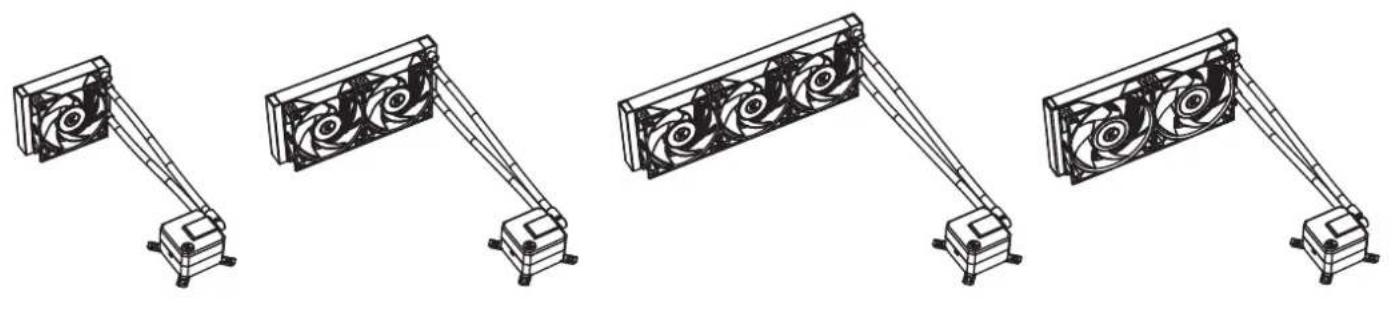

120 D-RGB / 240 D-RGB / 360 D-RGB / 280 D-RGB
