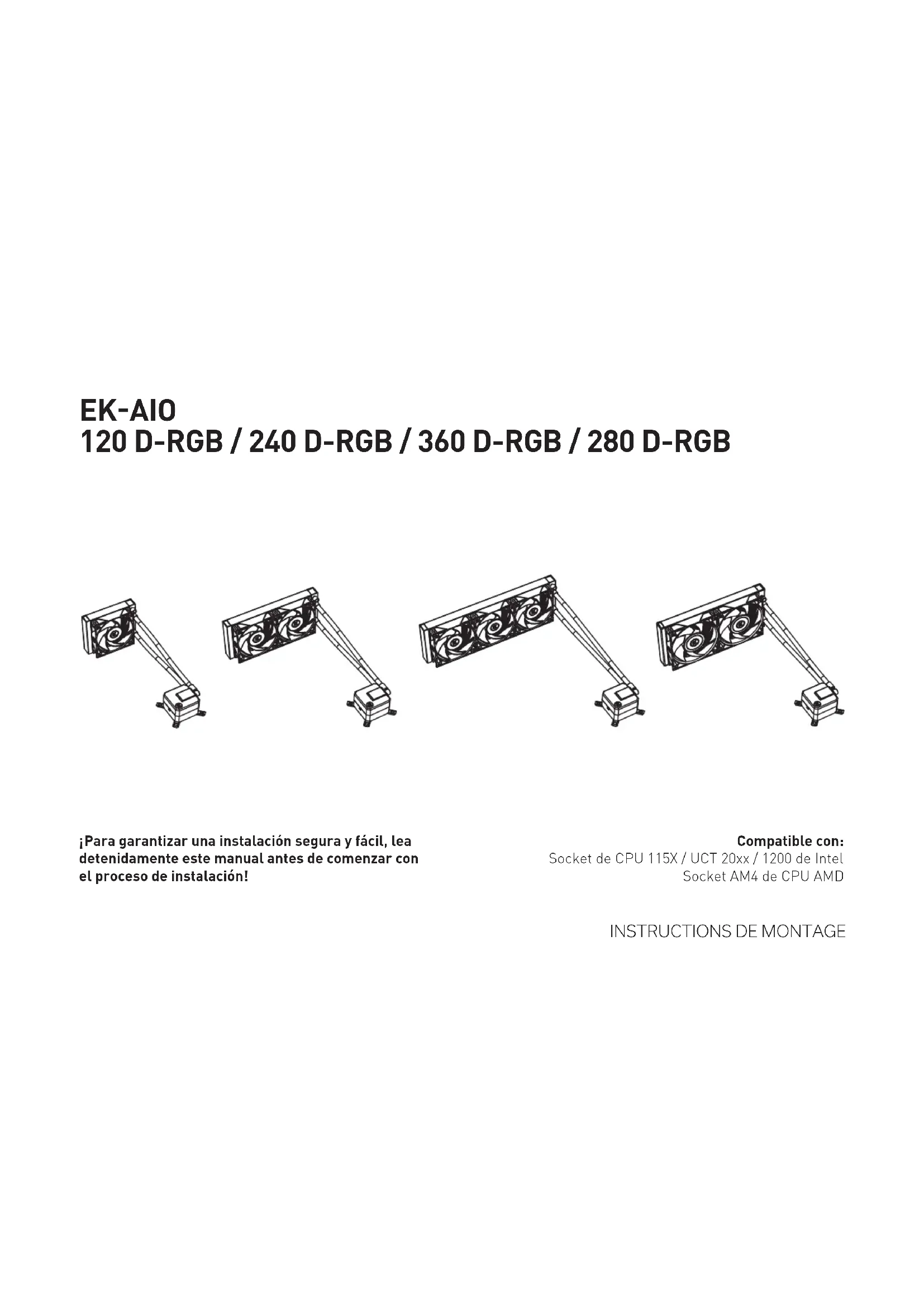

MANUAL DE USUARIO EKAIO 120 DRGB EK Water Blocks

¡Para garantizar una instalación segura y fácil, lea detenidamente este manual antes de comenzar con el proceso de instalación!

Compatible con:

Socket de CPU 115X / UCT 20xx / 1200 de Intel

Socket AM4 de CPU AMD

INSTRUCTIONS DE MONTAGE

TABLE DES MATIÈRES

1. PRECAUCIONES DE SEGURIDAD 24

2. ESPECIFICACIONES 24

3. ADJUNTO EN ESTE PAQUETE 25

KIT DE MONTAJE 25

1. INSTALACIÓN - SOCKET LGA-115X/1200 DE INTEL 26

PASO 1: SUPRESIÓN DE LA PLACA BASE 26
PASO 2: FIJACIÓN DE LA PLACA POSTERIOR A LA PLACA BASE 26
PASO 3: FIJACIÓN DE LOS TORNILLOS DE SUJECIÓN 26
PASO 4: INSTALACIÓN DE LOS VENTILADORES EN EL RADIADOR 26
PASO 5: EXTRACCIÓN DE LA LÁMINA PROTECTORA DE LA PLACA DE FRÍO 26
PASO 6: INSTALACIÓN DE LOS SOPORTES DE MONTAJE 26
PASO 7: INSTALACIÓN DE LA BOMBA 26
PASO 8: INSTALACIÓN DEL CONJUNTO DE VENTILADORES Y RADIADOR EN UNA CARCASA DE ORDENADOR 27
PASO 9: BOMBA - CONEXIÓN DE LOS CABLES 27
PASO 10: VENTILADORES - CONEXIÓN DE LOS CABLES 28
PASO OPCIONAL!! APLICACIÓN DEL COMPUESTO TÉRMICO 28

1. INSTALACIÓN - SOCKET LGA-20XX DE INTEL 28

PASO 1: FIJACIÓN DE LOS TORNILLOS DE SUJECIÓN (LGA-20XX) 28

1. INSTALACIÓN - SOCKET AMD AM4 29

PASO 1: SUPRESIÓN DE LAS ABRAZADERAS DE SUJECIÓN DE PLÁSTICO ORIGINALES (AMD) 29

PASO 2: FIJACIÓN DE LOS TORNILLOS DE SUJECIÓN (AMD) 29

PASO 3: INSTALACIÓN DE LOS VENTILADORES EN EL RADIADOR (AMD) 29

PASO 4: EXTRACCIÓN DE LA LÁMINA PROTECTORA DE LA PLACA DE FRÍO (AMD) 29

PASO 5: INSTALACIÓN DE LOS SOPORTES DE MONTAJE (AMD) 29

PASO 6: INSTALACIÓN DE LA BOMBA (AMD) 29

PASO 7: INSTALACIÓN DEL CONJUNTO DE VENTILADORES Y RADIADOR EN UNA CARCASA DE ORDENADOR (AMD) 30

PASO 8: BOMBA - CONEXIÓN DE LOS CABLES [AMD] 30

PASO 9: VENTILADORES - CONEXIÓN DE LOS CABLES (AMD) 31

ii PASO OPCIONAL!! APLICACIÓN DEL COMPUESTO TÉRMICO 31

1. SOPORTE Y SERVICIO 31

2. REDES SOCIALES 31

Este producto está destinado ser instalado solo por usuarios expertos. Por favor, consulte con un técnico cualificado. Una instalación incorrecta puede causar un daño de su equipo. EK Water Blocks no asume ninguna responsabilidad, expresa o implícita, por el uso de estos productos o su instalación. Las siguientes instrucciones están sujetas a cambios sin previo aviso. Por favor visite nuestro sitio Web en www.ekwp.com para obtener actualizaciones.

NOTA SOBRE LA PROTECCIÓN MEDIOAMBIENTAL:

Después de la puesta en marcha de la directiva Europea 2012/19/EU en el sister nacional, Se aplicara lo siguiente:

• Los aparatos eléctricos y electrónicos, así como las pilas y las pilas recargables, no se deben evacuar en la basura doméstica.
• El usuario está legalmente obligado a llevar los aparatos eléctricos electrónicos, así como pilas y pilas recargables, al final de su vida útil a los puntos de recogida comunales o a devolverlos al lugar donde los adquirió. Los detalles quedaran definidos por la ley de cada país. El símbolo en el producto, en las instrucciones de uso o en el embalaje hace referencia a ello. Gracias al reciclaje, al reciclaje del material o a otras formas de reciclaje de aparatos usados, contribuye Usted de forma importante a la protección de nuestro medio ambiente.

1. PRECAUCIONES DE SEGURIDAD

1. Mantenga y guarde el producto fuera del alcance de los niños.
2. Compruebo la lista de componentes y el estado del producto antes de la instalación. Si detecta algún problema, póngase en contacto con la tienda donde compró el producto para que se lo sustituyan o se lo reembolsen.
3. EKWS d.o.o. no se hace responsable de ningún daño debido a causas externas, in pero no limitándose a uso indebido, problemas con el suministro eléctrico, accidentes, negligencias, alteración, reparación, instalación incorrecta y pruebas inadecuadas.
4. El procesador y la placa base están sujetas a daños si el producto no se instala correctamente,
5. La fuerza excesiva ejercida sobre el ventilador puede causar daños al ventilador y/o al sistema.
6. Este producto es un kit de solución de refrigeración líquida de CPU, que co individuales originales de EKWB. Combinar esta unidad de refrigeración líquida con piezas, que no sean productos de EK Water Block, puede producir la pérdida de la garantía.
7. El diseño y las especifi caciones del producto se pueden revisar para mejorar su calidad y rendimiento.

8. No haga funcionar la bomba por debajo del 20% de RPM. La bomba debe permanecer en todo momento en un ciclo de trabajo del 20-100% PWM. Recomendamos hacer funcionar la bomba siempre al 100%.

9. ESPECIFICACIONES

Modelo EK-AIO 120 D-RGB EK-AIO 240 D-RGB
Radiador	Dimensiones 157x120x27	mm 277x120x27 mm
	Matorial de las aletas A/AI
Ventilador	Dimensiones 120x120x25	mm 120x120x25 mm (2x)
	Velocidad	600-2200 rpm ±10% (PWM: 25-100%)	600-2200 rpm ±10% (PWM: 25-100%)
	Vida util 50 000 horas	50 000 horas
	Tipo de rodamiento	Fluid Dynamic bearing (FDB)	Fluid Dynamic bearing (FDB)
	Conector	de 4 pines	de 4 pines
	Tensión nominal	12V	12V
	Dimensiones (mm)	88x70x53 mm	88x70x53 mm
Bomba	RPM	850-2600 rpm = 10% (PWM: 20-100%)	850-2600 rpm = 10% (PWM: 20-100%)
	Vida util 50 000 horas	50 000 horas
	Nivel sonoro	23 dB	23 dB
	Corriente de entrada	0.65 ±10% A	0.65 ±10% A

Modelo EK-AIO 360 D-RGB EK-AIO 280 D-RGB
Radiador	Dimensiones 397x120x27	mm 313x140x27 mm
	Matorial de las aletas Al Al
Ventilador cluyendo	Dimensiones 120x120x25	mm (3x) 140x140x25	mm (2x)
	Velocidad	600-2200 rpm ±10% (PWM: 25-100%)	500-2000 rpm ±10% (PWM: 25-100%)
	Vida útil 50 000 horas	50 000 horas
	Tipo de rodelamiento	Fluid Dynamic bearing (FDB)	Fluid Dynamic bearing (FDB)
	Conector	de 4 pines	de 4 pines
	Tensión nominal	12V	12V
nsta de pie Bomba	Dimensiones (mm)	88x70x53 mm	88x70x53 mm
	28PM	850-2600 rpm ±10% (PWM: 20-100%)	850-2600 rpm ±10% (PWM: 20-100%)
	Vida útil 50 000 horas	50 000 horas
	Nivel sonoro	23 dB	23 dB
	Corriente de entrada	0.65 ±10% A	0.65 ±10% A

3. ADJUNTO EN ESTE PAQUETE

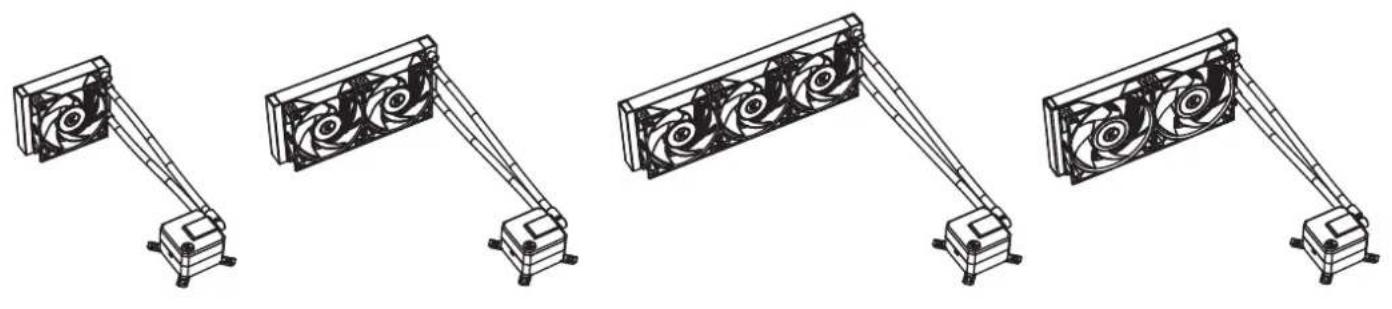

Unidad EK-AIO 120 D-RGB / Unidad EK-AIO 240 D-RGB / Unidad EK-AIO 360 D-RGB / Unidad EK-AIO 280 D-RGB (1x)

Ventilador EK-Vardar S 120ER D-RGB (1x / 2x / 3x - el número de ventiladores depende de la versión de AIO) / Ventilador EK-Vardar S 140ER D-RGB (2x)

Un tubo de pasta térmica (3830046998446 - EK-TIM Ectotherm (1 g)) (1x)

Divisor en Y de los cables del ventilador

EK-AIO 240 / 280 EK-AIO 360

Kit de montaje (1x)

Manual de usuario (1x)

KIT DE MONTAJE

Destornillador Phillips UNC 6-32 x 30 mm(5 mm de longitud de rosca)4x / 8x / 12x	tavonol	Destornillador PhillipsUNC 6-32 x 6 mm4x / 8x / 12x	[7662]
Destornillador Phillips UNC 6-32 x 34 mm4x / 8x / 12x	tavonol

Tuerca de mariposa (Intel /AMD)4x	unno	Tomillo de sujeción de aletas para socket LGA 115x de INTEL /AMD AW44x	non-
Tomillo de sujeción de aletas para socket LGA 20XX de Intel4x	nno	Muelle4x	∞∞
Tomillo para la placa de montaje Phillips M4 x 4 mm (para la instalación de los soportes de montaje)4x	(6440)
Placa posterior LGA 115x de Intel1x		Soporte de montajeIntel2x	[wEXT]
Soporte de montaje AMD2x	(KGDS)

4. INSTALACIÓN - SOCKET LGA-115X/1200 DE INTEL

PASO 1: SUPRESIÓN DE LA PLACA BASE

Si la carcasa de su ordenador no tiene recorte en el lado inferior del CPU de la placa base, primero deberá quitar la placa base de su ordenador.

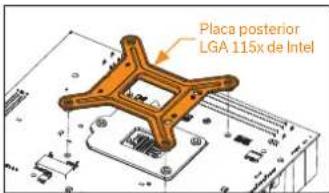

Placa posterior LGA 115x de Intel

PASO 2: FIJACIÓN DE LA PLACA POSTERIOR A LA PLACA BASE

Instale la placa posterior de Intel para socket LGA-115x en la parte trasera de su placa base. Alince los orifi cios en la placa base con los de la placa posterior.

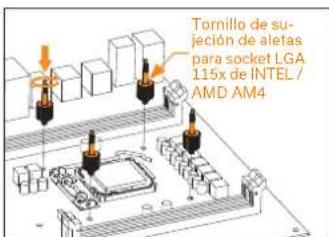

Tornillo de sujeción de aletas para socket LGA 115x de INTEL / AMD AM4

PASO 3: FIJACIÓN DE LOS TORNILLOS DE SUJECIÓN

Coloque 4x tornillos de sujeción de aletas LGA-115x a través de su placa base hasta la placa Posterior.

Los tornillos deoen instalarse sin el uso de herramientas (es decir, alicates).

Comience a apretar dos tomillos a la vez, preferiblemente en un patrón cruzado, pero no los apriete completamente hasta que los cuatro estén parcialmente atornillados.

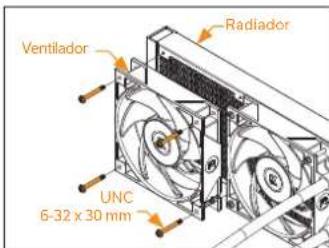

Radiador Ventilador UNC 6-32 x 30 mm

PASO 4: INSTALACIÓN DE LOS VENTILADORES EN EL RADIADOR

Fije los ventiladores (1, 2 o 3, según la versión AIO) al radiador con los tornillos UNC 6-32 x 30 mm.

Lámina protectora El compuesto térmico previamente aplicado

PASO 5: EXTRACCIÓN DE LA LÁMINA PROTECTORA DE LA PLACA DE FRÍO

Retire la lámina protectora de la parte posterior de la bomba, que está allí para evitar daños a la placa fría y al compuesto térmico previamente aplicado en la placa fría.

¡A! retirar la lámina protectora y continuar con la instalación, tenga cuidado de no tocar ni dañar el compuesto térmico previamente aplicado!

M4x4 Soporte de montaje Intel

PASO 6: INSTALACIÓN DE LOS SOPORTES DE MONTAJE

Utilice 4 tornillos M4x4 para instalar 2 soportes Intel en la unidad de bomba.

¡Tenga cuidado de no tocar ni dañar el compuesto térmico previamente aplicado!

Paño no abrasivo IHS

PASO 7: INSTALACIÓN DE LA BOMBA

Limpie la superfi cie de contacto del CPU (mediante un paño no abrasivo o un bastoncillo tal y como se muestra en la imagen del ejemplo).

Alince la bomba sobre los tornillos de montaje y el CPU tal y como se muestra en la imagen.

Tuerca de mariposa Muelle

Coloque los muelles de compresión y las tuercas de mariposa adjuntos sobre los tornillos de finación (4x). Comience apretando dos tuercas de mariposa a la vez, preferiblemente en cruz, y no las apriete completamente hasta que todas estén parcialmente atornilladas.

EK-AIO 120 D-RGB UNC 6-32 x 6 mm (4x) EK-AIO 240 D-RGB / UNC 6-32 x 6 mm (8x) EK-AIO 360 D-RGB UNC 6-32 x 6 mm (12x)

PASO 8: INSTALACIÓN DEL CONJUN- TO DE VENTILADORES Y RADIADOR EN UNA CARCASA DE ORDENADOR

Fije el conjunto del radiador y el/los ventilador(es) a la carcasa del ordenador con los tornillos UNC 6-32 x 6 mm.

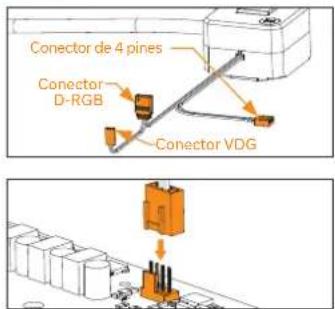

Conector de 4 pines Conector D-RGB Conector VDG

Colocación vertical del radiador con tubería en la parte superior (no óptima)

Radiador en la parte inferior (debe evitarse)

Conector de 4 pines Conector D-RGB Conector VDG

PASO 9: BOMBA - CONEXIÓN DE LOS CABLES

PASO A:

Enchufe el conector PWM de 4 pines de la bomba a la piaca base.

Enchufe D-RGB Enchufe RGB

PASO B:

Enchufe el conector de 3 pines de la luz LED D-RGB de la bomba al ENCHUFE D-RGB en la placa base. El LED funcionará si la disposición de los pines del enchufe es el siguiente: +5 V, digital, vacío, terra. Con algunas placas baso, puede utilizar alternativamente un conector VDG en lugar de un D-RGB para conectar el LED.

Asegúrese de que la flecha indicada en el conector esté enchufada a la línea de +5 V como se indica en su placa base. Sicoloca un diodo LED en el ENCHUFE RGB de 12V, puede dañar los LEDs.

El conectores el mismo versiones D-RGB y RGB, pero la versión D-RGB tiene 3 cables desde el conector a la placa de circuito impreso; fa versión RGB tiene 4 cables. Si conecta un LED D-RGB al enchufe RGB normal, puede dariar su placa base o la tira de LEDs.

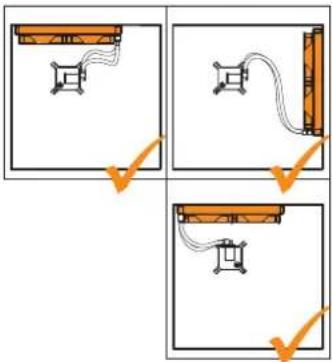

Radiador en la parte superior (recomendado)

Colocación vertical del radiador con tubería en la parte inferior (recomendado)

Conector de luz LED D-RGB del ventilador Conector del ventilador

PASO 10: VENTILADORES - CONEXIÓN DE LOS CABLES

Conector del ventilador

PASO A:

OPCIÓN 1

Enchufe el conector PWM de 4 pines del cable del ventilador directamente al enchufe del ventilador del CPU en la placa base. Utilico siempre el enchufe del ventilador del CPU en la medida de lo posible.

Separador en Y Conector del ventilador

OPCIÓN 2:

En el caso de las versiones EKAIO 240 / 280 D-RGB y EKAIO 360 D-RGB (con 2 o 3 ventiladores), puede enchufar los conectores de cada uno de los ventiladores con los conectores del separador en Y y luego enchufar el conector del separador en Y al enchufe del ventilador en la placa base. Utilice siempre el enchufe del ventilador del CPU en la medida de lo posible.

Enchufe D-RGB Enchufe RGB

PASO B:

OPCIÓN 1:

Enchufe al conector de 3 pines de la luz LED D-RGB del o de los ventiladores al ENCHUFE D-RGB en la placa base.

En el caso de las versiones EK-AIO 240 / 280 D-RGB y EK-AIO 360 D-RGB, primero puede conectar 2 o 3 ventiladores juntos en una conexión en cadena y luego conectarlos todos juntos a un enchute D-RGB en la placa base.

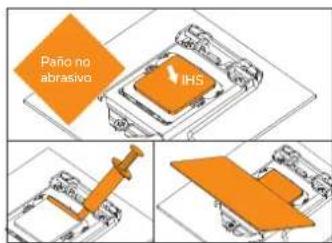

Paño no abrasivo IHS

¡¡PASO OPCIONAL!! APLICACIÓN DEL COMPUESTO TÉRMICO

Este paso es relevante solo en la segunda instalación de AJO o si ha dañado la pasta previamente aplicada en la parte posterior de la unidad de bomba instalación no necesita aplicar el compuesto térmico adicional a la superfi cie de contacto de la CPU!

Limpie la superfi cie de contacto del CPU (mediante un pano no abrasivo o un bastencillo tal y como se muestra en la imagen del ejemplo). En un IHS limpio, aplique una línea de compuesto térmico y extiéndalo sobre todo el cisipador térmico del CPU (IHS) con una tarjeta de crédito o algo similar.

5. INSTALACIÓN - SOCKET LGA-20XX DE INTEL

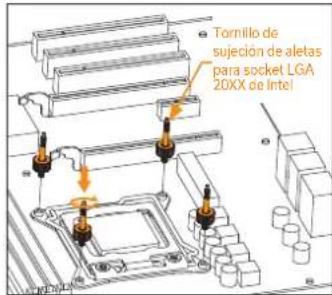

Tornillo de sujeción de aletas para socket LGA 20XX de Intel

PASO 1: FIJACIÓN DE LOS TORNIL-LOS DE SUJECIÓN (LGA-20XX)

Las placas base de socket LGA-20xx (2066/2011V3 / 2011) no requieren instalación de placa posterior. Instale Ax tornillos de sujeción de aletas LGA-20XX en los extremos roscados M4 en el mecanismo de cierre integrado (ILM) del socket LGA-20XX.

Los tornillos deben instalarse sin el uso de herramientas (es decir, alicates).

Continúe la instalación siguiendo las instrucciones del PASO 4 en la página 26

6. INSTALACIÓN - SOCKET AMD AM4

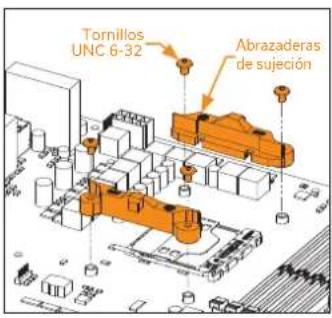

Tornillos UNC 6-32 Abrazaderas de sujeción

PASO 1: SUPRESIÓN DE LAS ABRAZADERAS DE SUJECIÓN DE PLÁSTICO ORIGINALES (AMD)

Con un destornillador Philips, retire los 4 tornillos UNC 6-32 que fi han las abrazaderas de sujeción de plástico originales aireedor del socket taly como se muestra en la imagen. Conserve la placa posterior original AMD ^o y retire las abrazaderas de sujeción para almacenarlas. Véese la imagen para una mayor identifi cación de la pieza.

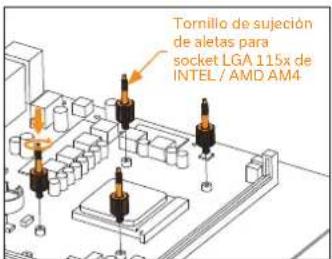

Tornillo de sujeción de aletas para socket LGA 115x de INTEL / AMD AM4

PASO 2: FIJACIÓN DE LOS TORNILLOS DE SUJECIÓN (AMD)

Instale 4x tornillo de para socket AMD AM4 en su placa base. Los tornillos deben instalarse sin el uso de herramientas (es decir, alicates).

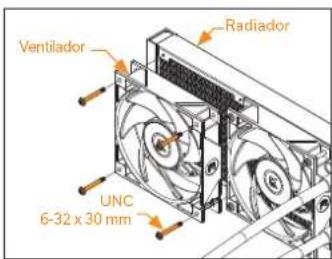

Ventilador Radiador UNC 6-32 x 30 mm

PASO 3: INSTALACIÓN DE LOS VENTILADORES EN EL RADIADOR (AMD)

Fije los ventiladores (1, 2 o 3, según la versión AIO) al radiador con los tomillos UNC 6-32 x 30 mm sur le radiateur à l'aide des vis UNC 6-32 x 30 mm.

Lámina protectora El compuesto térmico previamente aplicado!

PASO 4: EXTRACCIÓN DE LA LÁMINA PROTECTORA DE LA PLACA DE FRÍO (AMD)

Retire la lámina protectora de la parte posterior de la bomba, que está alli para evitar daños a la placa fría y al compuesto térmico previamente aplicado en la placa fría.

¡Al retirar la lámina protectora y continuar con la instalación, tenga cuidado de no tocar ni dañar el compuesto térmico previamente aplicado!

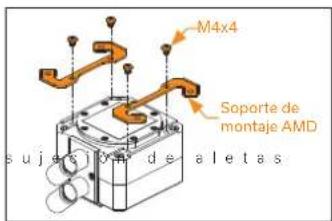

M4x4 Soporte de montaje AMD sujeely de aletas

PASO 5: INSTALACIÓN DE LOS SOPORTES DE MONTAJE (AMD)

Utilice 4 tornillos M4x4 para instalar 2 soportes AMD en la unidad de bomba.

¡Tenga cuidado de no tocar ni dañar el compuesto térmico previamente aplicado!

Paño no abrasivo IHS

PASO 6: INSTALACIÓN DE LA BOMBA (AMD)

Limpie la superfi cie de contacto del CPU (mediante un paño no abrasivo o un bastoncillo tal y como se muestra en la imagen del ejemplo).

Alinee la bomba sobre los tornillos de montaje y el CPU tal y como se muestra en la imagen.

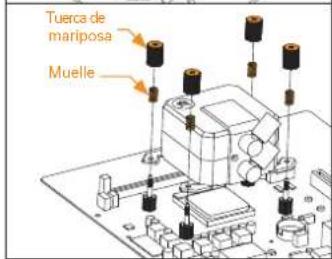

Tuerca de mariposa Muelle

Coloque los muelles de compresión y las tuercas de mariposa adjuntos sobre los tornillos de fi jación (4x). Comience apretando dos tuercas de mariposa a la vez, preferiblemente en cruz, y no las apriete completamente hasta que todas estén parcialmente atornilladas.

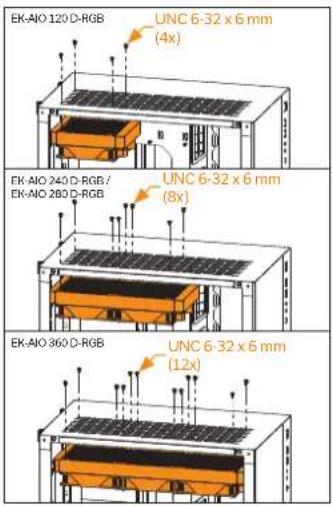

EK-AIO 120 D-RGB UNC 6-32 x 6 mm (4x) EK-AIO 240 D-RGB / UNC 6-32 x 6 mm (8x) EK-AIO 280 D-RGB UNC 6-32 x 6 mm (12x) EK-AIO 360 D-RGB UNC 6-32 x 6 mm

PASO 7: INSTALACIÓN DEL CONJUNTO DE VENTILADORES Y RADIADOR EN UNA CARCASA DE ORDENADOR (AMD)

Fije el conjunto del radiador y el/los ventilador(es) a la carcasa del ordenador con los tornillos UNC 6-32 x 6 mm.

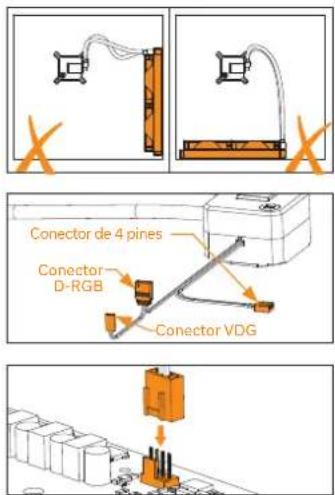

Colocación vertical del radiador con tubería en la parte superior (no óptima)

Radiador en la parte inferior (debe evitarse)

Conector de 4 pines Conector D-RGB Conector VDG

PASO 8: BOMBA - CONEXIÓN DE LOS CABLES (AMD)

Enchufe el conector PWM de 4 pines de la bomba a la piaca base.

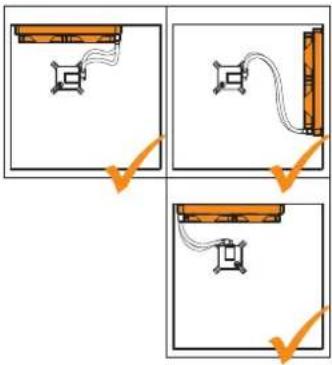

Radiador en la parte superior (recomendado)

Colocación vertical del radiador con tubería en la parte inferior (recomendado)

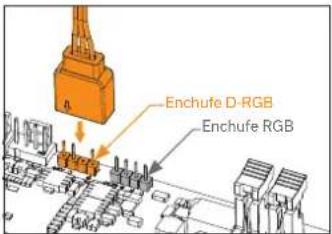

Enchufe D-RGB Enchufe RGB

PASO B:

Enchufe el conector de 3 pines de la luz LED D-RGB de la bomba al ENCHUFE D-RGB en la placa base. El LED funcionará si la disposición de los pines del enchufe es el siguiente: +5 V, digital, vacío, tierra. Con algunas placas baso, puede utilizar alternativamente un conector VDG en lugar de un D-RGB para conectar el LED.

Asegúrese de que la flecha indicada en el conector esté enchufada a la línea de +5 V como se indica en su placa base. Sicoloca un diodo LED en el ENCHUFE RGB de 12V, puede dañar los LEDs.

El conectores el mismo versiones D-RGB y RGB, pero la versión D-RGB tiene 3 cables desde el conector a la placa de circuito impreso; fa versión RGB tiene 4 cables. Si conecta un LED D-RGB al enchufe RGB normal, puede dariar su placa base o la tira de LEDs.

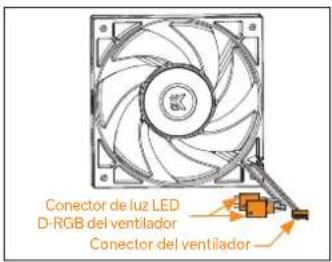

Conector de luz LED D-RGB del ventilador Conector del ventilador

PASO 9: VENTILADORES - CONEXIÓN DE LOS CABLES (AMD)

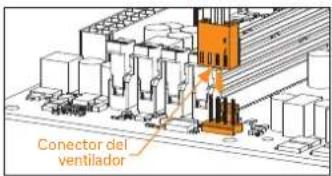

Conector del ventilador

PASO A:

OPCIÓN 1:

Enchufe el conector PWM de 4 pines del cable del ventilador directamente al enchufe del ventilador del CPU en la placa base. Utilico siempre el enchufe del ventilador del CPU en la medida de lo posible.

Separador en Y Conector del ventilador

OPCIÓN 2:

En el caso de las versiones EK-AIO 240 / 280 D-RGB y EK-AIO 360 D-RGB (con 2 o 3 ventiladores), puede enchufar los conectores de cada uno de los ventiladores con los conectores del separador en Y y luego enchufar el conector del separador en Y al enchufe del ventilador en la placa base. Utilice siempre el enchufe del ventilador del CPU en la medida de lo posible.

Prise D-RGB Prise RGB

PASO B:

OPCIÓN 1:

Enchufe al conector de 3 pines de la luz LED D-RGB del o de los ventiladores al ENCHUFE D-RGB en la placa base.

En el caso de las versiones EK-AIO 240 / 280 D-RGB y EK-AIO 360 D-RGB, primero puede conectar 2 o 3 ventiladores juntos en una conexión en cadena y luego conectarlos todos juntos a un enchute D-RGB en la placa base.

Paño no abrasivo IHS

ii PASO OPCIONAL!! APLICACIÓN DEL COMPUESTO TÉRMICO

¡Este paso es relevante solo en la segunda instalación de AIO o si ha dañado la pasta previamente aplicada en la parte posterior de la unidad de bomba instalación no necesita aplicar el compuesto térmico adicional a la superfi cie de contacto de la CPU!

Limpie la superfi cie de contacto del CPU (mediante un paño no abrasivo o un bastencillo tal y como se muestra en la imagen del ejemplo). En un IHS limpio, aplique una línea de compuesto térmico y extióndalo sobre todo el cispador térmico del CPU (IHS) con una tarjeta de crédito o algo similar.

7. SOPORTE Y SERVICIO

Para obtener asistencia, póngase en contacto con: http://support.ekwb.com/

EKWBd.o.o

Pod lipami 18

1218 Komenda

Slovenia - EU

8. REDES SOCIALES

EK-AIO 120 D-RGB / 240 D-RGB / 360 D-RGB / 280 D-RGB

Manual de Utilizador (1x)

KIT DE MONTAGEM

Parafuso Cabeça Phillips UNC 6-32 x 30 mm (comprimento da rosca 5 mm)4x / 8x / 12x	[Insc]	Parafuso Cabeça Phillips UNC 6-32 x 6mm4x / 8x / 12x	[Insc]
Parafuso Cabeça Phillips UNC 6-32 x 34mm (comprimento da rosca 5 mm)4x / 8x / 12x	[Insc]

Radiador na parte superior (recomendado)

Radiador na parte inferior (deve ser evitado)

Película protetora da cold-plate Composto térmico pré-aplicado

Radiador na parte superior (recomendado)

Radiador na parte inferior (deve ser evitado)
