BEDIENUNGSANLEITUNG EKAIO 120 DRGB EK Water Blocks

Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie mit der Installation beginnen, um eine sichere und einfache Installation zu gewährleisten!

Kompatibel mit:

Intel Buchse 115X / 20xx / 1200 CPUs

AMD Buchse AM4 CPU

INSTALLATIONSHANDBUCH

INHALT

1. SICHERHEITSVORKEHRUNGEN 14
2. TECHNISCHE DATEN 14
3. IN DIESEM PAKET ENTHALTEN 15
   MONTAGESATZ 15

4. INSTALLATION - INTEL LGA-115X/1200-BUCHSE 16
   SCHRITT 1: ENTFERNEN DES MOTHERBOARDS 16
   SCHRITT 2: BEFESTIGEN SIE DIE RÜCKWAND AM MOTHERBOARD 16
   SCHRITT 3: BEFESTIGUNGSSCHRAUBEN ANBRINGEN 16
   SCHRITT 4: EINBAU DER LÜFTER IN DEN KÜHLER 16
   SCHRITT 5: ENTFERNEN DER KÜHLPLATTENSCHUTZFOLIE 16
   SCHRITT 6: ANBRINGUNG VON MONTAGEHALTERUNGEN 16
   SCHRITT 7: INSTALLATION DER PUMPENEINHEIT 16
   SCHRITT 8: EINBAU DER LÜFTERBAUGRUPPE UND DES KÜHLERS IN EIN PCGEHÄUSE 17
   SCHRITT 9: PUMPENANSCHLUSSKABEL 17 SCHRITT 10: LÜFTER - VERBINDUNGSKABEL 18
   OPTIONALER SCHRITT!! WÄRMELEITPASTE AUFTRAGEN 18

5. INSTALLATION - INTEL LGA-20XX-BUCHSE 18

SCHRITT 1: BEFESTIGUNGSSCHRAUBEN ANBRINGEN [LGA-20XX] 18

1. INSTALLATION - AMD AM4 BUCHSE 19

SCHRITT 1: ENTFERNEN DER ORIGINALEN KUNSTSTOFFNIEDERHALTER (AMD) 19

SCHRITT 2: BEFESTIGUNGSSCHRAUBEN ANBRINGEN (AMD) 19

SCHRITT 3: EINBAU DER LÜFTER IN DEN KÜHLER [AMD] 19

SCHRITT 4: ENTFERNEN DER KUHL PLATTENSCHUTZFOLIE 19

SCHRITT 5: ANBRINGUNG VON MONTAGEHALTERUNGEN [AMD] 19

SCHRITT 8: PUMPENANSCHLUSSKABEL (AMD) 20

SCHRITT 9: LÜFTER - VERBINDUNGSKABEL | AMDI 21

OPTIONALER SCHRITT!! WÄRMELEITPASTE AUFTRAGEN 21

1. SUPPORT UND SERVICE 21

2. SOZIALE MEDIEN 21

Dieses Produkt ist nur für die Installation durch erfahrene Benutzer vorgesehen. Bitte wenden Sie sich an einen qualifizierten Techniker. Eine unsachgemäße Installation kann zu Schäden an Ihrem Gerät führen. EK Water Blocks übernimmt leinckler Haftung, weder ausdrücklich noch stillschweigend, für die Verwendung dieser Produkte oder deren Installation. Die folgenden Anweisungen können ohne vorherige Ankündigung geändert werden. Bitte besuchen Sie unsere Website unter www.ekwb.com für Updates.

HINWEIS ZUM UMWELTSCHUTZ:

Ab dem Zeitpunkt der Umsetzung der europäischen Richtlinie 2012/19/EU in nationales Recht gilt folgendes:

- Elektrische und elektronische Geräte dürfen nicht mit dem Hausmüll entsorat werden.

- Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronisch Geräte am Ende ihrer Lebensdauer an den dafür eingerichteten, öntlichen Sammelstellen oder an die Verkaufstelle zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist auf diese Bestimmungen hin. Mit der Wiederverwertung, der stochen Verwertung oder anderer Formen der Verwertung von Altgoräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. In Deutschland gelten oben genannte Entsorgungsregeln, laut Batterieverordnung, für Batterien und Akkus entsprechend.

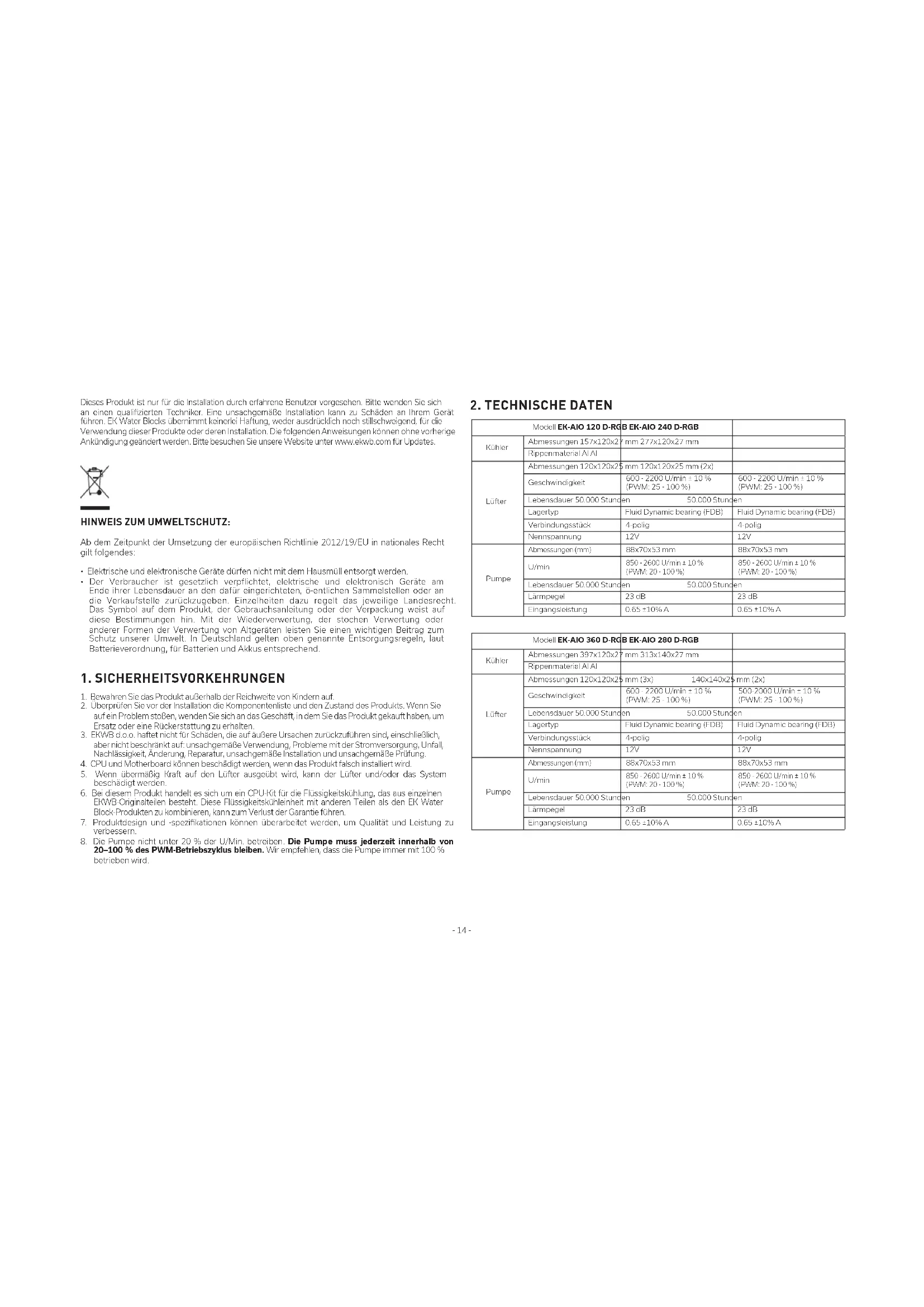

1. SICHERHEITSVORKEHRUNGEN

1. Bewahren Sie das Produkt außerhalb der Reichweite von Kindern auf.

2. Überprüfen Sie vor der Installation die Komponentenliste und den Zustand des Produkts. Wenn Sie auf ein Problem stoßen, wenden Sie sich an das Geschäft, in dem Sie das Produkt gekauft haben, um Ersatz oder eine Rückerstattung zu erhalten.

3. EKWB d.o.o. haftet nicht für Schäden, die auf äußere Ursachen zurückzuführen sind, einschließlich, aber nicht beschränkt auf unsachgemäße Verwendung, Probleme mit der Stromversorgung, Unfall, Nachlässigkeit, Änderung, Reparatur, unsachgemäße Installation und unsachgemäße Prüfung

4. CPU und Motherboard können beschädigt werden, wenn das Produkt falsch installiert wird.

5. Wenn übermäßig Kraft auf den Lüfter ausgeübt wird, kann der Lüfter und/oder das System beschäft werden

6. Bei diesem Produkt handelt es sich um ein CPU Kit für die Flüssigkeitskühlung, das aus einzelnen EKWB-Originalteilen besteht. Diese Flüssigkeitskünleinheit mit anderen Teilen als den EK Water Block-Produkten zu kombinieren, kann zum Verlust der Garantie führen.

7. Produktdesign und -spezifikationen können überarbeitet werden, um Qualität und Leistung zu verbessern.

8. Die Pumpe nicht unter 20 % der U/Min. betrieben. Die Pumpe muss jederzeit innerhalb von 20–100 % des PWM-Betriebszyklus bleiben. Wir empfehlen, dass die Pumpe immer mit 100 % betrieben wird.

9. TECHNISCHE DATEN

Modal EK-AIO 120 D-RGB EK-AIO 240 D-RGB
Kühler	Abmessungen 157x120x27 mm 277x120x27 mm
	Ripponmatorial Al Al
Lüfter	Abmessungen 120x120x25 mm 120x120x25 mm (2x)
	Geschwindigkeit	600 - 2200 U/min ± 10% (PWM: 25 - 100%)	600 - 2200 U/min ± 10% (PWM: 25 - 100%)
	Lebensdauer 50.000 Stunden	50.000 Stunden
	Lagertyo	Fluid Dynamic bearing (FDB)	Fluid Dynamic bearing (FDB)
	Verbindungsstück	4-polig	4-polig
	Nennspannung	12V	12V
Pumpel	Abmessungen (mm)	88x70x53 mm	88x70x53 mm
	U/min	850 - 2600 U/min ± 10% (PWM: 20 - 100%)	850 - 2600 U/min ± 10% (PWM: 20 - 100%)
	Lebensdauer 50.000 Stunden	50.000 Stunden
	Lämpogel	23 dB	23 dB
	Fingangsleistung	0.65 ±10% A	0.65 ±10% A

Modal EK-AIO 360 D-RGB EK-AIO 280 D-RGB
Kühler	Abmessungen 397x120x27 mm 313x140x27 mm
	Ripponmatorial A/ Al
Lüfter	Abmessungen 120x120x25 mm (3x) 140x140x25 mm (2x)
	Geschwindigkeit	600 - 2200 U/min ± 10% (PWM: 25 - 100%)	500-2000 U/min ± 10% (PWM: 25 - 100%)
	Lebensdauer 50.000 Stunden	50.000 Stunden
	Legortyp	Fluid Dynamic bearing (FDB)	Fluid Dynamic bearing (FDB)
	Verbindungsstück	4-polig	4-polig
	Nennspannung	12V	12V
Pumpce	Abmessungen (mm)	88x70x53 mm	88x70x53 mm
	U/min	850 - 2600 U/min ± 10% (PWM: 20 - 100%)	850 - 2600 U/min ± 10% (PWM: 20 - 100%)
	Lebensdauer 50.000 Stunden	50.000 Stunden
	Lärmpogel	23 dB	23 dB
	Fingangsleistung	0,65 ±10% A	0,65 ±10% A

3. IN DIESEM PAKET ENTHALTEN

EK-AIO 120 D-RGB Einheit / EK-AIO 240 D-RGB Einheit / EK-AIO 360 D-RGB Einheit / EK-AIO 280 D-RGB Einheit (1x)

EK-Vardar S 120ER D-RGB Lüfter (1x / 2x / 3x - Anzahl der Lüfter hängt von der AIO-Version ab) / EK-Vardar S 140ER D-RGB Lüfter (2x)

Eine Tube Wärmeleitpaste (3830046998446 - EK-TIM Ectotherm (1g)) (1x)

Lüfter-Kabelsplitter

EK-AIO 240 / 280 EK-AIO 360

Montagesatz (1x)

Benutzerhandbuch (1x)

MONTAGESATZ

Kreuzschlitzschraube UNC 6-32 x 30 mm(5 mm Gewindolange)4x / 8x / 12x	(22x3)	KreuzschlitzschraubeUNC 6-32 x 6 mm4x / 8x / 12x	(x2x7)
Kreuzschlitzschraube UNC 6-32 x 34 mm4x / 8x / 12x	(68x9)

Flügelmutter (Intel / AMD)4x	###	Flügelbefestigungsschraube fürINTEL LGA 115x/AMD AV4 Buchse4x	###
Flügelbefestigungsschraube für IntelLGA 20XX Buchse4x	###	Feder4x	###
Montageplatie Kreuzschlitz V4 x 4 mm(zur Anbringung von Montagehalterungen)4x	[43H4]
Intel LGA 115x Rückwand1x		Intel Montagehalterung2x
AMD Montagchalterung2x	[Z494]

4. INSTALLATION - INTEL LGA-115X/1200-BUCHSE

SCHRITT 1: ENTFERNEN DES MOTHERBOARDS

Wenn Ihr PC-Gehäuse keinen Ausschnitt von der unteren CPU-Seite des Motherboards hat, müssen Sie zuerst das Motherboard von Ihrem Computer entfernen.

Intel LGA 115x Rückwand

SCHRITT 2: BEFESTIGEN SIE DIE RÜCKWAND AM MOTHERBOARD

Installieren Sie die Intel-Rückwand für die LGA-115x-Buchse auf der Rückseite Ihres Motherboards. Richten Sie die Bohrungen auf dem Motherboard entsprechend den Bohrungen auf der Rückwand aus.

Flügelbefestigungsschraube für INTEL LGA 115x / AMD AM4 Buchse

SCHRITT 3: BEFESTIGUNGSSCHRAU- BEN ANBRINGEN

Installieren Sie mittels der vier LGA-115x Hügelbefestigungsschrauben Ihr Motherboard an der Rückplatte.

Die Fingerschrauben sind ohne die Verwendung von Werkzeugen (d. h. Zangen) anzubringen.

Beginnen Sie mit der Befestigung von zwei Fingerschrauben gleichzeitig, vorzugsweise kreuzweise, aber nicht vollkommen festziehen bis alle vier Schrauben teilweise eingeschraubt sind.

Lüfter Kühler UNC 6-32 x 30 mm

SCHRITT 4: EINBAU DER LÜFTER IN DEN KÜHLER

Befestigen Sie die Lüfter (1x, 2x oder 3x, je nach AIO-Version) mit den Schrauben UNC 6-32 x 30 mm am Kühler.

Schutzabdeckung Vorab aufgebrachte Wärmeleitpaste

SCHRITT 5: ENTFERNEN DER KÜHLPLATTENSCHUTZFOLIE

Die Schutzabdeckung von der Rückseite der Pumpeneinheit entfernen, um eine Beschädigung der Kühlplatte und der vorab aufgebrachten Wärmelcitpaste auf der Kühlplatte zu vermeiden

Beim Entfernen der Schutzabdeckung und bei der Installation muss darauf geachtet werden, dass die vorab aufgebrachte Wärmeleitpaste nicht berührt oder beschädigt wird!

M4x4 Intel Montagehälterung

SCHRITT 6: ANBRINGUNG VON MONTAGEHALTERUNGEN

Verwenden Sie vier M4 x 4-Schrauben, um zwei Intel-Halterungen an der Pumpeneinheit anzubringen.

Es muss darauf geachtet werden, dass die vorab aufgebrachte Wärmeleitpaste nicht berührt oder beschädigt wird!

Nicht scheuerndes Tuch IHS

SCHRITT 7: INSTALLATION DER PUMPENEINHEIT

Wischen Sie die Kontaktfläche der CPU ab (mit einem nicht scheuernden Tuch oder einem Wattleabchen, wie im Beispielbild gezeigt).

Flügelmutter Feder

Richten Sie die Pumpeneinheit, wie in der Abbildung gezeigt, über den Befestigungsschrauben und der CPU aus.

Legen Sie die beiliegenden Druckfedern und Flügelmuttern über die Befestigungsschrauben (4x). Ziehen Sie zunächst zwei Flügelmuttern hintereinander an, vorzugsweise überkreuz, und ziehen Sie sie erst dann fest, wenn alle eingeschraubt und etwas angezogen wurden.

EK-AIO 120 D-RGB UNC 6-32 x 6 mm (4x) EK-AIO 240 D-RGB / UNC 6-32 x 6 mm (8x) EK-AIO 360 D-RGB UNC 6-32 x 6 mm (12x)

SCHRITT 8: EINBAU DER LÜFTER-BAUGRUPPE UND DES KÜHLERS IN EIN PCGEHÄUSE

Befestigen Sie die Baugruppe aus Kühler und Lüfter mit den Schrauben UNC 6-32 x 6 mm am PC-Gehäuse.

Kühler oben (empfohlen)

Vertikale Platzierung des Kühlers mit Schlauch unten (empfohlen)

Vertikale Platzierung des Kühlers mit Schlauch oben (nicht optimal)

Kühler unten (sollte vermieden werden)

4-poliger Anschluss D-RGB Anschluss VDG Anschluss

SCHRITT 9: PUMPENANSCHLUSSKABEL

SCHRITT A: Verbinden Sie den 4-poligen PWM-Stecker der Pumpe mit dem Motherboard.

D-RGB Kopf RGB Kopf

SCHRITT B: Verbinden Sie den 3-poligen Stecker per D-RGB-LED für die Pumpe mit dem D-RGB-ANSCHLUSS auf dem Motherboard. Die LED funktioniert, wenn die Steckerbelegung auf dem Anschluss we folgt ist +5V, Digital, Locr, Masso. Bei einigen Motherboards können Sie alternativenen VDG Anschluss anstelle eines D-RGB verwenden, um die LED anzuschließen.

Es muss sichergestellt werden, dass der auf dem Anschluss angegebene Pfeil an die auf dem Motherboard angegebene + 5V-Leitung angeschlossen wird. Wird eine LED-Diode an den 12V-RGE-KOPF angeschlossen, können die LEDs beschädigt werden.

Der Anschluss ist bei der D-RGB- und RGB-Version identisch, die D-RGB-Version verfügt jedoch über 3 Kabe vom Anschluss zur Leiterplatte. Die RGB-Version verfügt über 4 Kapel. Wenn D-RGB an einen normalen RGB-Kopf angeschlossen wird, könnte das Motherboard oder der LED-Streifen beschädigt werden.

Lüfter D-RGB LED-Lichtanschluss Lüfteranschluss

SCHRITT 10: LÜFTER - VERBINDUNG- SKABEL

Lüfteranschluss

SCHRITT A:

OPTION 1:

Verbinden Sie den 4-poligen PWM-Stecker des Lüfterkabels direkt mit der CPU-Lüfter-Buchse auf dem Motherboard. Verwenden Sie nach Möglichkeit immer den CPU-Lüfteranschluss.

Y-Kabelsplitter Lüfteranschluss

OPTION 2:

Bei den Versionen EK-AIO 240 / 280 D-RGB und EK-AIO 360 D-RGB (mit 2 oder 3 Lüftern) können Sie die Anschlüsse der einzelnen Lüfter mit den Anschlüssen am Y-Vertilerkabel verbinden und verbinden dann den Y-Verteileranschluss mit dem Lüfteranschluss auf dem Motherboard. Verwenden Sie nach Möglichkeit immer den CPU-Lüfteranschluss.

D: RGB Kopf RGB Kopf

SCHRITT B:

OPTION

Verbinden Sie den 3-poligen Stecker der D-RGB-LED für den/die Lüfter mit dem D-RGB-ANSCHLUSS auf dem Motherboard.

Bei den Versionen EK-AIO 240 / 280 D-RGB und EK-AIO 360 D-RGB können Sie zuerst zwei oder drei Lüfter in einer kaskadierenden Verbindung miteinander verbinden und dann alle an einen D-RGB-Anschluss auf dem Motherboard anschließen.

Nicht scheuerndes Tuch IHS

OPTIONALER SCHRITT!! WÄRMEL-EITPASTE AUFTRAGEN

Dieser Schritt ist nur bei der zweiten Installation von AIO relevant oder wenn die vorab aufgebrachte Paste auf der Rückseite der Pumpeneinheit beschädigt wurde! Bei der Erstinstallation muss keine zusätzliche Wärmeleitpaste auf die Kontaktläche der CPU aufgetragen werden!

Wischen Sie die Kontaktfläche der CPU ab (mit einem nicht scheuernden Tuch oder einem Wattestächen, wie im Beispielbild gezeigt) Tragen Sie auf ein sauberes IHS eine Linie Wärmeleitpaste auf und verteilen Sie sie mit einer Kreditkarte oder Ähnlichem auf dem gesamten CPU-Wärmespender (IHS).

5. INSTALLATION - INTEL LGA-20XX-BUCHSE

Flügelbefestigungsschraube für Intel LGA 20XX Buchse

SCHRITT 1: BEFESTIGUNGSSCHRAU-BEN ANBRINGEN (LGA-20XX)

LGA-20xx-Buchse-Motherboards (2066 / 2011 V3 / 2011) erfordern keine Installation der Rückwand. Setzen Sie vier Flügelschrauben in die M1-Gewindestifte am integrierten Verriegelungsmechanismus (ILM) der LGA-20XX Buchse ein

Die Fingerschrauben sind ohne die Verwendung von Werkzeugen (d. h. Zangen) anzubringen.

Setzen Sie die Installation fort, indem Sie den Anweisungen von SCHRITT 4 auf Seite 16 folgen

6. INSTALLATION - AMD AM4 BUCHSE

UNC 6-32 Schrauben Niederhalter

SCHRITT 1: ENTFERNEN DER ORIGINALEN

KUNSTSTOFFNIEDERHALTER (AMD)

Entfernen Sierniteinem Kreuzschlitzschrauben-dreher die 4 UNC 6-32-Schrauben, mit denen die Original-Kunststoff-Niederhalteklammern, wie in der Abbildung gezeigt, an der Buchse befestigt sind. Behalten Sie die Original AMD ^® Rückwand, und entfernen Sie die Niederhalteklammern, um sie aufzubewahren. Siehe Bild, zur weiteren Teileidentifizierung.

Flügelbefestigungsschraube für INTEL LGA 115x / AMD AM4 Buchse

SCHRITT 2: BEFESTIGUNGSSCHRAUBEN ANBRINGEN (AMD)

Setzen Sie 4x Flügelschrauben für die AMD AM1-Buchse auf Ihrem Motherboard ein. Die Schrauben sind ohne die Verwendung von Werkzeugen (d. h. Zangen) anzubringen.

Lüfter Kühler UNC 6-32 x 30 mm

SCHRITT 3: EINBAU DER LÜFTER IN DEN KÜHLER (AMD)

Befestigen Sie die Lüfter (1x, 2x oder 3x, je nach AIO-Version) mit den Schrauben UNC 6-32 x 30 mm am Kuhler.

Schutzabdeckung Vorab aufgebrachte Wärmeleitpaste

SCHRITT 4: ENTFERNEN DER KÜHLPLATTENSCHUTZFOLIE

Die Schutzabdeckung von der Rückseite der Pumpeneinheit entfernen, um eine Beschädigung der Kühlplatte und der vorab aufgebrachten Wärmelcitpaste auf der Kühlplatte zu vermeiden.

Beim Entfernen der Schutzabdeckung und bei der Installation muss darauf geachtet werden, dass die vorab aufgebrachte Wärmeleitpaste nicht berührt oder beschädigt wird!

M4x4 Montagehalterung AMD

SCHRITT 5: ANBRINGUNG VON MONTAGEHALTERUNGEN (AMD)

Verwenden Sie vier M4 x 4-Schrauben, um zwei AMD-Halterungen an der Pumpencinheit anzubringen.

Es muss darauf geachtet werden, dass die vorab aufgebrachte Wärmeleitpaste nicht berührt oder beschädigt wird!

Nicht scheuerndes Tuch IHS Flügelmutter Feder

Wischen Sie die Kontaktfläche der CPU ab (mit einem nicht scheuernden Tuch oder einem Wattestäbchen, wie im Beispielbild gezeigt).

Richten Sie die Pumpeneinheit, wie in der Abbildung gezeigt, über den Befestigungsschrauben und der CPU aus.

Legen Sie die beiliegenden Druckfedern und Flügelmuttern über die Befestigungsschrauben (4x). Ziehen Sie zunächst zwei Flügelmuttern hintereinander an, vorzugsweise überkreuz, und ziehen Sie sie erst dann fest, wenn alle eingeschraubt und etwas angezogen wurden.

EK-AIO 120 D-RGB UNC 6-32 x 6 mm (4x) EK-AIO 240 D-RGB / UNC 6-32 x 6 mm (8x) EK-AIO 280 D-RGB UNC 6-32 x 6 mm (12x) EK-AIO 360 D-RGB

SCHRITT 7: EINBAU DER LÜFTER-BAUGRUPPE UND DES KÜHLERS IN EIN PCGEHÄUSE (AMD)

Befestigen Sie die Baugruppe aus Kühler und Lüfter mit den Schrauben UNC 6-32 x 6 mm am PC-Gehäuse.

Kühler oben (empfohlen)

Vertikale Platzierung des Kühlers mit Schlauch unten (empfohlen)

Vertikale Platzierung des Kühlers mit Schlauch oben (nicht optimal)

Kühler unten (sollte vermieden werden)

4-poliger Anschluss D-RGB Anschluss VDG Anschluss

SCHRITT 8: PUMPENANSCHLUSSKABEL (AMD)

SCHRITT A: Verbinden Sie den 4-poligen PWM-Stecker der Pumpe mit dem Motherboard.

D-RGB Kopf RGB Kopf

SCHRITT B: Verbinden Sie den 3-poligen Stecker per D-RGB-LED für die Pumpe mit dem D-RGB-ANSCHLUSS auf dem Motherboard. Die LED funktioniert, wenn die Steckerbelegung auf dem Anschluss we folgt ist +5V, Digital, Locr, Masso. Bei einigen Motherboards können Sie alternativenen VDG Anschluss anstelle eines D-RGB verwenden, um die LED anzuschließen.

Es muss sichergestellt werden, dass der auf dem Anschluss angegebene Pfeil an die auf dem Motherboard angegebene + 5V-Leitung angeschlossen wird. Wird eine LED-Diode an den 12V-RGB-KOPF angeschlossen, können die LEDs beschädigt werden.

Der Anschluss ist bei der D-RGB- und RGB-Version identisch, die D-RGB-Version verfügt jedoch über 3 Kabel vom Anschluss zur Leterplatte. Die RGB-Version verfügt über 4 Kabel. Wenn D-RGB an einen normalen RGB-Kopf angeschlossen wird, könnte das Motherboard oder der LED-Streifen beschädigt werden.

Lüfter D-RGB LED-Lichtanschluss Lüfteranschluss

SCHRITT 9: LÜFTER - VERBINDUNG- SKABEL (AMD)

Lüfteranschluss

SCHRITT A:

OPTION 1:

Verbinden Sie den 4-poligen PWM-Stecker des Lüfterkabels direkt mit der CPU-Lüfter-Buchse auf dem Motherboard. Verwenden Sie nach Möglichkeit immer den CPU-Lüfteranschluss.

Y-Kabelsplitter Lüfteranschluss...

OPTION 2:

Bei den Versionen EK-AIO 240 / 280 D-RGB und EK-AIO 360 D-RGB (mit 2 oder 3 Lüftern) können Sie die Anschlüsse der einzelnen Lüfter mit den Anschlüssen am Y-Vorteierkabel verbinden und verbinden dann den Y-Verteileranschluss mit dem Lüfteranschluss auf dem Motherboard. Verwenden Sie nach Möglichkeit immer den CPU-Lüfteranschluss.

D-RGB Kopf RGB Kopf

SCHRITT B:

OPTION 1

Verbinden Sie den 3-poligen Stecker der D-RGB-LED für den/die Lüfter mit dem D-RGB-ANSCHLUSS auf dem Motherboard.

Bei den Versionen EK-AIO 240 / 280 D-RGB und EK-AIO 360 D-RGB können Sie zuerst zwei oder drei Lüfter in einer kaskadierenden Verbindung miteinander verbinden und dann alle an einen D-RGB-Anschluss auf dem Motherboard anschließen.

Nicht scheuerndes Tuch IHS

OPTIONALER SCHRITT!! WÄRMEL- EITPASTE AUFTRAGEN

Dieser Schritt ist nur bei der zweiten Installation von AIO relevant oder wenn die vorab aufgebrachte Paste auf der Rückseite der Pumpeneinheit beschädigt wurde! Bei der Erstinstallation muss keine zusätzliche Wärmeleitpaste auf die Kontaktfl äche der CPU aufgetragen werden!

Wischen Sie die Kontaktläche der CPU ab (mit einem nicht scheuernden Tüch oder einem Wattestäbchen, wie im Beispielbild gezeigt) Tragen Sie auf ein sauberes IHS eine Linie Wärmelcitpaste auf und vorteilen Sie sie mit einer Kreditkarte oder Ähnlichem auf dem gesamten CPU-Warmespender (IHS).

7. SUPPORT UND SERVICE

Für Hilfe wenden Sie sich bitte an: http://support.ekwb.com/

EKWBd.o.o

Pod lipami 18

1218 Komenda

Slovenia - EU

8. SOZIALE MEDIEN

EK-AIO

120 D-RGB / 240 D-RGB / 360 D-RGB / 280 D-RGB
