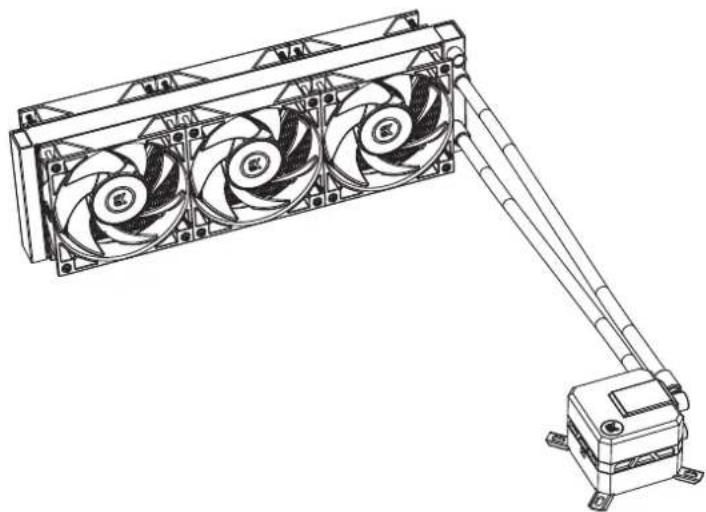

BEDIENUNGSANLEITUNG Elite Aurum 360 D-RGB EK Water Blocks

Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie mit der Installation beginnen, um eine sichere und einfache Installation zu gewährleisten!

Kompatibel mit:

Intel Buchse 115X / 1200 / 20XX CPUs

AMD Buchse AM4 CPU

INSTALLATIONSHANDBUCH

INHALTSVERZEICHNIS

1. SICHERHEITSVORKEHRUNGEN 15
2. TECHNISCHE DATEN 15
3. IN DIESEM PAKET ENTHALTEN 16
   MONTAGESATZ 16
4. INSTALLATION - INTEL LGA-115X/1200-BUCHSE 17
   SCHRITT 1: ENTFERNEN DES MOTHERBOARDS 17
   SCHRITT 2: BEFESTIGEN SIE DIE RÜCKWAND AM MOTHERBOARD 17
   SCHRITT 3: BEFESTIGUNGSSCHRAUBEN ANBRINGEN 17
   SCHRITT 4: EINBAU DER LÜFTER IN DEN KÜHLER 17
   SCHRITT 5: ENTFERNEN DER KÜHLPLATTENSCHUTZFOLIE 17
   SCHRITT 6: ANBRINGUNG VON MONTAGEHALTERUNGEN 17
   SCHRITT 7: INSTALLATION DER PUMPENEINHEIT 17
   SCHRITT 8: EINBAU DER LÜFTERBAUGRUPPE UND DES KÜHLERS IN EIN PC-GEHÄUSE 18
   SCHRITT 9: PUMPENANSCHLUSSKABEL 18 SCHRITT 10: LÜFTER - VERBINDUNGSKABEL 19
   OPTIONALER SCHRITT!! WÄRMELEITPASTE AUFTRAGEN 20
5. INSTALLATION - INTEL LGA-20XX-BUCHSE 20
   SCHRITT 1: BEFESTIGUNGSSCHRAUBEN ANBRINGEN [LGA-20XX] [AMD] 20
6. INSTALLATION - AMD AM4 BUCHSE 20
   SCHRITT 1: ENTFERNEN DER ORIGINALEN KUNSTSTOFFNIEDERHALTER (AMD) 20
   SCHRITT 2: BEFESTIGUNGSSCHRAUBEN ANBRINGEN (AMD) 20
   SCHRITT 3: EINBAU DER LÜFTER IN DEN KÜHLER (AMD)
   SCHRITT 4: ENTFERNEN DER KÜHLPLATTENSCHUTZFOLIE (AMD) 20
   SCHRITT 5: ANBRINGUNG VON MONTAGEHALTERUNGEN [AMD] 21
   SCHRITT 6: INSTALLATION DER PUMPENEINHEIT (AMD) 21
   SCHRITT 7: FINBAU DER LÜFTERBAUGRUPPE UND DES KÜHLERS IN EIN PC GEHÄUSE [AMD] 21
   SCHRITT 8: PUMPENANSCHLUSSKABEL (AMD) 22
   SCHRITT 9: LÜFTER - VERBINDUNGSKABEL | AMDI 22
   OPTIONALER SCHRITT!! WÄRMELEITPASTE AUFTRAGEN 23
7. SUPPORT UND SERVICE 23
8. SOZIALE MEDIEN 23

Dieses Produkt ist nur für die Installation durch erfahrene Benutzer vorgesehen. Bitte wenden Sie sich an einen qualifizierten Techniker. Eine unsachgemäße Installation kann zu Schäden an Ihrem Gerät führen. EK Water Blocks übernimmt keinerlei Haftung, weder ausdrücklich noch stillschweigend, für die Verwendung dieser Produkte oder deren Installation. Die folgenden Anweisungen können ohne vorherige Ankündigung geändert werden. Bitte besuchen Sie unsere Website unter www.elwwb.com für Updates.

HINWEIS ZUM UMWELTSCHUTZ:

Ab dem Zeitpunkt der Umsetzung der europäischen Richtlinie 2012/19/EU in nationales Recht gilt folgendes:

- Elektrische und elektronische Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

- Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronisch Geräte am Ende ihrer Lebensdauer an den dafür eingerichteten, ö-entlichen Sammelstellen oder an die Verkaufstelle zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist auf diese Bestimmungen hin. Mit der Wiederverwertung, der stochen Verwertung oder anderer Formen der Verwertung von Altgeraten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. In Deutschland gelten oben genannte Entsorgungsregeln, laut Batterieverordnung, für Batterien und Akkus entsprechend.

1. SICHERHEITSVORKEHRUNGEN

1. Bewahren Sie das Produkt außerhalb der Reichweite von Kindern auf.
2. Überprüfen Sie vor der Installation die Komponentenliste und den Zustand des Produkts. Wenn Sie auf ein Problem stoßen, wenden Sie sich an das Geschäft, in dem Sie das Produkt gekauft haben, um Ersatz oder eine Rückerstattung zu erhalten.
3. EKWB d.o.o. haftet nicht für Schäden, die auf äußere Ursachen zurückzuführen sind, einschließlich, aber nicht beschränkt auf: unsachgemäße Verwendung, Probleme mit der Stromversorgung, Unfall, Nachlassigkeit, Änderung, Reparatur, unsachgemäße Installation und unsachgemäße Prüfung.
4. CPU und Motherboard können beschädigt werden, wenn das Produkt falsch installiert wird.
5. Wenn übermäßig Kraft auf den Lüfter ausgeübt wird, kann der Lüfter und/oder das System beschädigt werden.
6. Bei diesem Produkt handelt es sich um ein CPU-Kit für die Flüssigkeitskühlung, das aus einzelnen EKWB Originalteilen besteht. Diese Flüssigkeitskühleinheit mit anderen Teilen als den EK Water Block-Produkten zu kombinieren, kann zum Verlust der Garantic führen.
7. Produktdesign und -spezifikationen können überarbeitet werden, um Qualität und Leistung zu verbessern.

8. Die Pumpe nicht unter 20 % der U/Min. betreiben. Die Pumpe muss jederzeit innerhalb von 20–100 % des PWM-Betriebszyklus bleiben. Wir empfehlen, dass die Pumpe immer mit 100 % betrieben wird.

9. TECHNISCHE DATEN

Modell EK-AIO Elite Aurum		360 D-RGB
Kühler Abmessungen 397 x 120 x 27 mm
Lüfter	Abmessungen 120 x 120 x 25 mm (6x)
	Geschwindigkeit 600 - 2200 U/min ± 10 % (PWM: 25 - 100 %)
	Lebensclauer 50.000 Stunden
	Lämpiegel 33,5 dB
	Lagertyp Fluid Dynamic bearing (FDR)
	Verbindungsstück 4 polg
	Nonspannung 12V
Pumpo	Abmessungen (mm)	88 x 70 x 63 mm
	U/min	1000 - 3000 U/min = 10 % (PWM: 25 - 100 %)
	Lebensclauer 50.000 Stunden
	Eingangsleistung 0.65 +10 % A

3. IN DIESEM PAKET ENTHALTEN

EK-AIO Elite Aurum 360 D-RGB (1x)

Benutzerhandbuch (1x)

MONTAGESATZ

Kreuzschlitzschraube UNC 6-32 x 30 mm (5 mm Gewindelänge) (12x / 8x)

Kreuzschlitzschraube UNC 6-32 x 6 mm (12x / 8x)

Kreuzschlitzschraube UNC 6-32 x 34 mm (12x / 8x)

Flugelmutter (Intel / AMD) 4x

Flügelbefestigungsschraube für INTEL LGA 115x / AMD AM4 Buchse 4x

Flügelbefestigungsschraube für Intel LGA 20XX Buchse 4x

Feder 4x

Montageplatte Kreuzschlitz M4x6 mm (zur Anbringung von Montagehalterungen) 4x

Intel LGA 115x Rückwand 1x

Intel Montagehalterung 2x

AMD Montagehalterung 2x

HUB (mit PWM- und D-RGB-Kabel) (1x)

4. INSTALLATION - INTEL LGA-115X/1200-BUCHSE

SCHRITT 1: ENTFERNEN DES MOTHERBOARDS

Wenn Ihr PC-Gehäuse keinen Ausschnitt von der unteren CPU-Seite des Motherboards hat, müssen Sie zuerst das Motherboard von Ihrem Computer entfernen.

Intel LGA 115x Rückwand

SCHRITT 2: BEFESTIGEN SIE DIE RÜCKWAND AM MOTHERBOARD

Installieren Sie die Intel-Rückwand für die LGA-115x-Buchse auf der Rückseite Ihres Motherboards. Richten Sie die Bohrungen auf dem Motherboard entsprechend den Bohrungen auf der Rückwand aus.

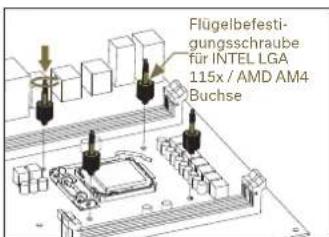

Flügelbefestigungsschraube für INTEL LGA 115x / AMD AM4 Buchse

SCHRITT 3: BEFESTIGUNGSSCHRAU- BEN ANBRINGEN

Installieren Sie mittels der vier LGA-115x Hügelbefestigungsschrauben Ihr Motherboard an der Rückplatte.

Die Fingerschrauben sind ohne die Verwendung von Werkzeugen (d. h. Zangen) anzubringen.

Beginnen Sie mit der Befestigung von zwei Fingerschrauben gleichzeitig, vorzugsweise kreuzweise, aber nicht vollkommen festziehen bis alle vier Schrauben teilweise eingeschraubt sind.

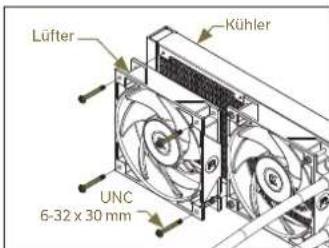

Lüfter Kühler UNC 6-32 x 30 mm

SCHRITT 4: EINBAU DER LÜFTER IN DEN KÜHLER

Befestigen Sie die Lüfter (3x) mit den Schrauben UNC 6-32 x 30 mm am Kühler.

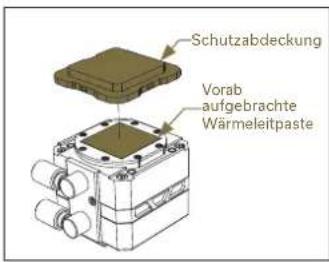

Schutzabdeckung Vorab aufgebrachte Wärmeleitpaste

SCHRITT 5: ENTFERNEN DER KÜHLPLATTENSCHUTZFOLIE

Die Schutzabdeckung von der Rückseite der Pumpeneinheit entfernen, um eine Beschädigung der Kühlplatte und der vorab aufgebrachten Wärmelcitpaste auf der Kühlplatte zu vermeiden

Beim Entfernen der Schutzabdeckung und bei der Installation muss darauf geachtet werden, dass die vorab aufgebrachte Wärmeleitpaste nicht berührt oder beschädigt wird!

M4x6 Intel Montagehalterung

SCHRITT 6: ANBRINGUNG VON MONTAGEHALTERUNGEN

Verwenden Sie vier M4 x 6 Schrauben, um zwei Intel-Halterungen an der Pumpeneinheit anzubringen.

Es muss darauf geachtet werden, dass die vorab aufgebrachte Wärmeleitpaste nicht berührt oder beschädigt wird!

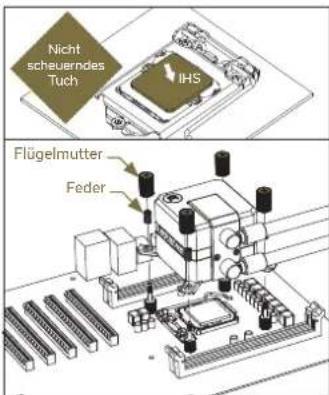

Nicht scheuerndes Tuch IHS Flügelmutter Feder

SCHRITT 7: INSTALLATION DER PUMPENEINHEIT

Wischen Sie die Kontaktfläche der CPU ab (mit einem nicht scheuernden Tuch oder einem Wattleabchen, wie im Beispielbild gezeigt).

Richten Sie die Pumpeneinheit, wie in der Abbildung gezeigt, über den Befestigungsschrauben und der CPU aus.

Legen Sie die beiliegenden Druckfedern und Flügelmuttern über die Befestigungsschrauben (4x). Ziehen Sie zunächst zwei Flügelmuttern hintereinander an, vorzugsweise überkreuz, und ziehen Sie sie erst dann fest, wenn alle eingeschraubt und etwas angezogen wurden.

SCHRITT 8: EINBAU DER LÜFTER-BAUGRUPPE UND DES KÜHLERS IN EIN PC-GEHÄUSE

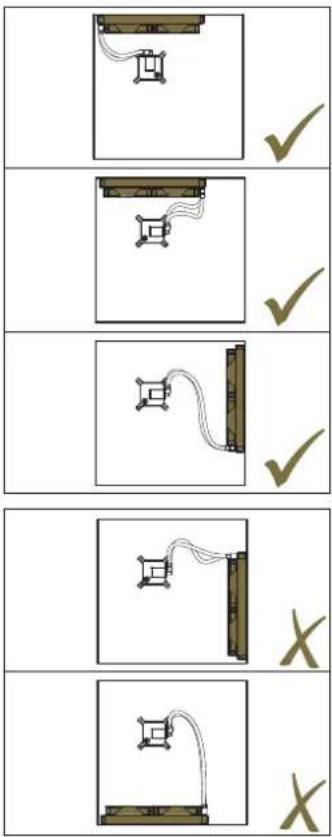

Kühler oben (empfohlen)

Vertikale Platzierung des Kühlers mit Schlauch unten (empfohlen)

Vertikale Platzierung des Kühlers mit Schlauch oben (nicht optimal)

Kühler unten (sollte vermieden werden)

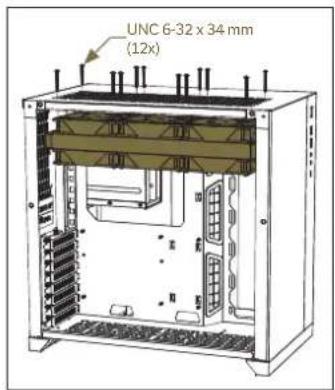

Verwenden Sie die UNC 6-32 x 34 mm Schrauben, um das vormontierte Kühler-Lüfter-Setup mit den restlichen drei Lüftern (insgesamt's sechs Lüfter) am PC Gehäuse zu befestigen.

Die Ausrichtung der Lüfter ist entscheidend, um die beste Leistung des Heizkörpers zu erzielen.

Installieren Sie die Lüfter so, dass die Luft durch den Heizkörper geleitet wird. Damit die Ausrichtung des Lüfters korrekt ist beziehen Sie sich auf die Position des EK Logos auf der Soite des Lüfters. Es muss auf die gleiche Weise am unteren und oberen Lüftersatz ausgerichtet sein. Es wird außerdem empfohlen, dass die Kabel aller Lüfter für ein einfacheres Kabelmanagement in die gleiche Richtung verlaufen.

Option 2

Wenn nicht genügend Platz in Ihrem PC-Gehäuse vorhanden ist, um alle sechs Lüfter auf dem Kühler zu platzieren, können Sie die restlichen drei an einer anderen Stelle in Ihrem PC positionieren.

Verwenden Sie in diesem Fall die UNC 6-32 x 6 mm Schrauben, um den vormontierten Kühler und die Lüfter am PC-Gehäuse zu befestigen.

4-poliger Anschluss D-RGB Anschluss VDG Anschluss

SCHRITT 9:

PUMPENANSCHLUSSKABEL

Verbinden Sie den 4-poligen PWM-Stecker der Pumpe mit der Hauptplatine.

Verwenden Sie nicht den gleichen HUB, mit dem die Lüfter verbunden sind - die Drehzahl (RPM) des Lüfters und der Pumpe müssen separat geregelt werden.

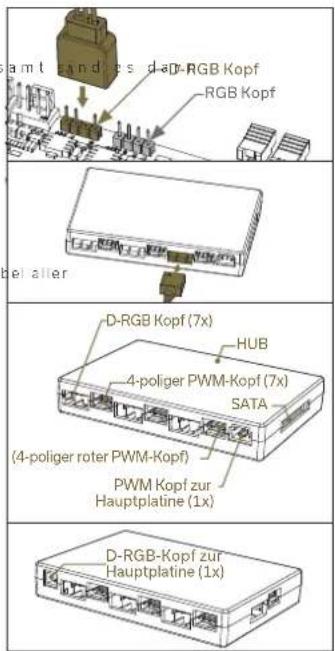

D-RGB Kopf RGB Kopf D-RGB Kopf (7x) HUB 4-poliger PWM-Kopf (7x) SATA (4-poliger roter PWM-Kopf) PWM Kopf zur Hauptplatine (1x) D-RGB-Kopf zur Hauptplatine (1x)

Schritt B:

Stecken Sie den 3-poligen Anschluss der D-RGB-LED-Leuchte der Pumpe an den D-RGB-KOPF auf der Hauptolatine oder an einen der D-RGB (Adressierbaren RGB) Köpfe auf dem HUB.

Die LEDs funktionieren, wenn die Steckerbelegung auf dem Anschluss wie folgt ist +5V, Daten, Leer, Masse. Bei einigen Hauptplatinen können Sie alternativ einen VDG-Anschluss anstelle des D-RGB verwenden, um die LEDs anzuschließen.

Es muss sichergestellt worden, dass der auf dem Anschluss angegebene Pfeil an die auf dem Motherboard angegebene + 5V-Leitung angeschlossen wird. Wird eine LED-Diode an den 12V-RGB-KOPF angeschlossen, können die LEDs beschädigt werden.

Der Anschluss ist bei der D-RGB- und RGB-Version identisch, die D-RGB-Version verfügt jedoch über 3 Kabel vom Anschluss zur Leiterplatte. Die RGB-Version verfügt über 4 Kabel. Wenn D-RGB an einen normalen RGB-Kopf angeschlossen wird, konnte das Motherboard oder der LED-Streifen beschädigt werden.

Lüfter D-RGB LED-Lichtanschluss Lüfteranschluss

SCHRITT 10: LÜFTER - VERBINDUNGSKABEL

Lüfteranschluss

Schritt A

Schließen Sie alle 4-poligen PWM-Lüfteranschlüsse an den PWM-Anschlüsse am HUB (x6) an. Stellen Sie sicher, dass immer der rote PWM-Kopf auf dem HUB verwendet wird.

Schließen Sie den PWM-Stecker vom HUB direkt an den CPU-Lüfterkopf auf der Hauptplatine an. Vorwenden Sie, wenn immer möglich, den CPU-Lüfterkopf.

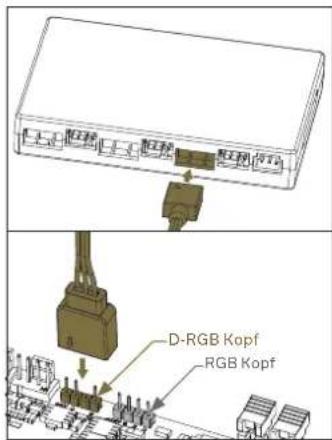

D-RGB Kopf RGB Kopf

Schritt B

Schließen Sie die D-RGB-Anschlüsse der Lüfter an die D-RGB KÖPFE am HUB (x6) an.

Schließen Sie den D-RGB-Anschluss des HUB direkt an der Hauptplatine an.

Nicht scheuerndes Tuch IHS

OPTIONALER SCHRITT!! WÄRMEL-EITPASTE AUFTRAGEN

Dieser Schritt ist nur bei der zweiten Installation von AIO relevant oder wenn die vorab aufgebrachte Paste auf der Rückseite der Pumpeneinheit beschädigt wurde! Bei der Erstinstallation muss keine zusätzliche Wärmeleitpaste auf die Kontaktfi äche der CPU aufgetragen werden!

Wischen Sie die Kontaktfüche der CPU ab (mit einem nicht scheuernden Tuch oder einem Wattestäbchen, wie im Beispielbild gezeigt). Tragen Sie auf ein saubores IHS eine Linie Wärmeleitpaste auf und verteilen Sie sie mit einer Kreditkarte oder Ähnlichem auf dem gesamten CPU-Wärmespender (IHS).

5. INSTALLATION - INTEL LGA-20XX-BUCHSE

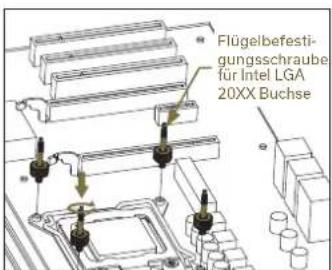

Flügelbefestigungsschraube für Intel LGA 20XX Buchse

SCHRITT 1: BEFESTIGUNGSSCHRAU-BEN ANBRINGEN (LGA-20XX) (AMD)

LGA-20xx-Buchse Motherboards (2066 / 2011 V3 / 2011) erfordern keine Installation der Rückwand. Setzen Sie vier Flügelschrauben in die M4-Gewindestifte am integrierten Verriegolungsmechanismus (ILM) der LGA-20XX-Buchse ein.

Die Fingerschrauben sind ohne die Verwendung von Werkzeugen (d. h. Zangen) anzubringen.

Setzen Sie die Installation fort, indem Sie den Anweisungen von SCHRITT 4 auf Seite 17 folgen

6. INSTALLATION - AMD AM4 BUCHSE

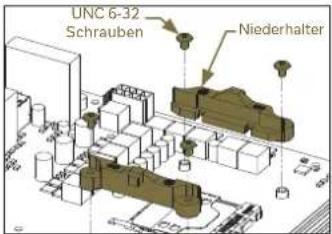

UNC 6-32 Schrauben Niederhalter

SCHRITT 1: ENTFERNEN DER ORIGINALEN

KUNSTSTOFFNIEDERHALTER (AMD)

Entfernen Siemiteinem Kreuzschlitzschrauben-dreher die 4 UNC 6-32 Schrsuben, mit denen die Original-Kunststoff-Niederhalteklammern, wie in der Abbildung gezeigt, an der Buchse befestigt sind. Behafen Sie die Original AMD ^9 . Rückwand, und entfernen Sie die Niederhalteklammern, um sie aufzuewahren. Siehe Bild, zur weiteren Teileidentifi zierung.

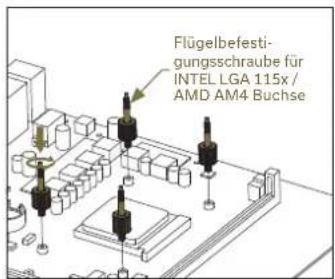

Flügelbefestigungsschraube für INTEL LGA 115x / AMD AM4 Buchse

SCHRITT 2: BEFESTIGUNGSSCHRAUBEN ANBRINGEN (AMD)

Setzen Sie 4x Flügelschrauben für die AMD AMM-Buchse auf Ihrem Motherboard ein. Die Schrauben sind ohne die Verwendung von Werkzeugen (d. h. Zangen) anzubringen.

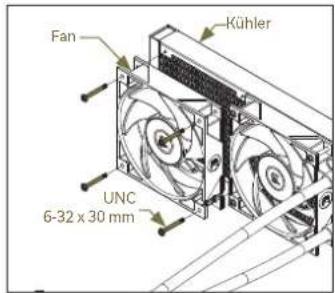

Fan Kühler UNC 6-32 x 30 mm

SCHRITT 3: EINBAU DER LÜFTER IN DEN KÜHLER (AMD)

Befestigen Sie die Lütter (3x) mit den Schrauben UNC 6-32 x 30 mm am Kuhler.

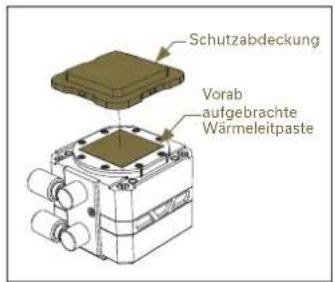

Schutzabdeckung Vorab aufgebrachte Wärmeleitpaste

SCHRITT 4: ENTFERNEN DER KÜHLPLATTENSCHUTZFOLIE (AMD)

Die Schutzabdeckung von der Rückseite der Pumpeneinheit entfernen, um eine Beschädigung der Kühlplatte und der vorab aufgebrachten Wärmeleitpaste auf der Kühlplatte zu vermeiden.

Beim Entfernen der Schutzabdeckung und bei der Installation muss darauf geachtet werden, dass die vorab aufgebrachte Wärmeleitopaste nicht berührt oder beschädigt wird!

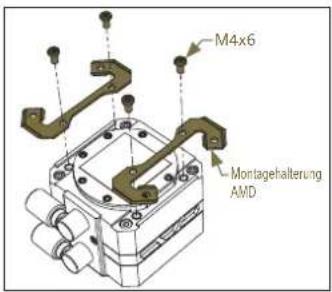

M4x6 Montagehalterung AMD

Nicht scheuerndes Tuch IHS

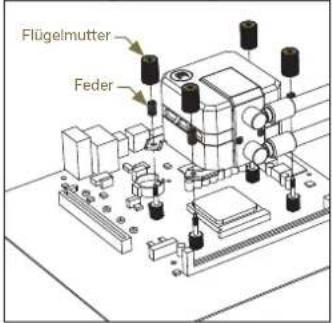

Flügelmutter Feder

SCHRITT 5: ANBRINGUNG VON MONTAGEHALTERUNGEN (AMD)

Verwenden Sie vier M4 x 6-Schrauben, um zwei AMD-Halterungen an der Pumpeneinheit anzubringen.

Es muss darauf geachtet werden, dass die vorab aufgebrachte Wärmeleitpaste nicht berührt oder beschädigt wird!

Wischen Sie die Kontaktfl äche der CPU ab (mit einem nicht scheuernden Tuch oder einem Wattestäbchen, wie im Beispielbild gezeigt).

Richten Sie die Pumpeneinheit, wie in der Abbildung gezeigt, über den Befestigungsschrauben und der CPU aus.

Legen Sie die beiliegenden Druckfedern und Flügelmuttern über die Befestigungsschrauben (4x). Ziehen Sie zunächst zwei Flügelmuttern hintoreinander an, vorzugsweise überkreuz, und ziehen Sie sie erst dann fest, wenn alle eingeschraubt und etwas angezogen wurden.

SCHRITT 7: EINBAU DER LÜFTER-BAUGRUPPE UND DES KÜHLERS IN EIN PC-GEHÄUSE (AMD)

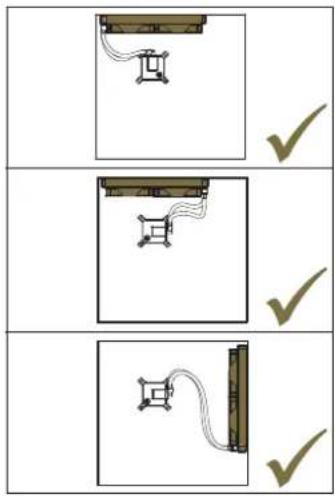

Kühler oben (empfohlen)

Vertikale Platzierung des Kühlers mit Schlauch unten (empfohlen)

Vertikale Platzierung des Kühlers mit Schlauch oben (nicht optimal)

Kühler unten (sollte vermieden werden)

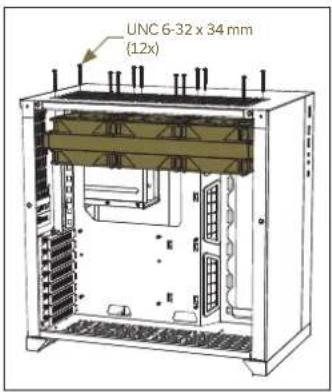

Verwenden Sie die UNC 6-32 x 34 mm Schrauben, um das vormontierte Kühler-Lüfter-Setup mit den restlichen drei Luftern (insges sechs Lüfter) am PC-Genäuse zu befestigen.

Die Ausrichtung der Lüfter ist entscheidend, um die beste Leistung des Heizkörpers zu erzielen.

Installieren Sie die Lüfter so, dass die Luft durch den Heizkörper geleitet wird. Damit die Ausrichtung des Lüfters korrekt ist, beziehen Sie sich auf die Position des EK Logos auf der Seite des Lüfters. Es muss auf die gleiche Weise am unteren und oberen Lüftersatz ausgerichtet sein. Es wird außerdem empfohlen, dass die Käl Lüfter für ein antacheres Kabelmanagement in die gleiche Richtung verlaufen.

Option 2

Wenn nicht genügend Platz in Ihrem PC-Gehäuse vorhanden ist, um alle sechs / vier Lüfter auf dem Kühler zu platzieren, können Sie die restlichen drei an einer anderen Stelle in Ihrem PC positionieren.

Verwenden Sie in diesem Fall die UNC 6-32 x 6 mm Schrauben, um den vormontierten Kühler und die Lüfter am PC-Gehäuse zu befestigen.

4-poliger Anschluss D-RGB Anschluss VDG Anschluss

SCHRITT 8:

PUMPENANSCHLUSSKABEL (AMD)

Verbinden Sie den 4-poligen PWM-Stecker der Pumpe mit der Hauptolatine.

Verwenden Sie nicht den gleichen HUB, mit dem die Lüfter verbunden sind - die Drehzahl (RPM) des Lüfters und der Pumpe müssen separat geregelt werden.

amt andes d-ad-RGB Kopf RGB Kopf bel aller D-RGB Kopf (7x) HUB 4-poliger PWM-Kopf (7x) SATA (4-poliger roter PWM-Kopf) PWM Kopf zur Hauptplatine (1x) D-RGB-Kopf zur Hauptplatine (1x)

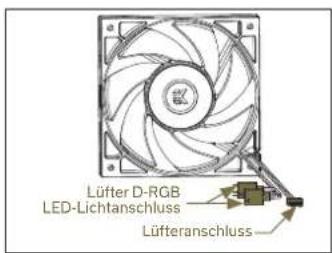

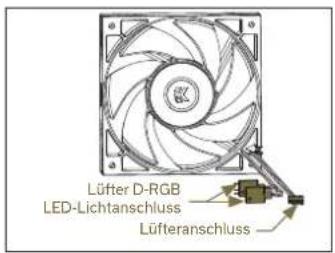

Lüfter D-RGB LED-Lichtanschluss Lüfteranschluss

Schritt B:

Stecken Sie den 3 poligen Anschluss der D-RGB-LED-Leuchte der Pumpe an den D-RGB-KOPF auf der Hauptplatine oder an einen der D-RGB (Adressierbaren RGB) Köpfe auf dem HUB.

Die LEDs funktionieren, wenn die Steckerbelegung auf dem Anschluss wie folgt ist: +5V, Daten, Leer, Masse. Bei einigen Hauptplatinen können Sie alternativ einen VDG-Anschluss anstelle des D-RGB verwenden, um die LEDs anzuschließen.

Es muss sichergestellt werden, dass der auf dem Anschluss angegebene Pfeil an die auf dem Motherboard angegebene + 5V-Leitung angeschlossen wird. Wird eine LED-Diode an den 12V-RGB-KOPF angeschlossen, können die LEDs beschädigt werden.

Der Anschluss ist bei der D-RGB- und RGB Version identisch, die D-RGB-Version verfügt jedoch über 3 Kabel vom Anschluss zur Leiterplatte. Die RGB-Version verfügt über 4 Kabel. Wenn D-RGB an einen normalen RGB-Kopf angeschlossen wird, konnte das Motherboard oder der LED-Streifen beschadigt werden.

SCHRITT 9: LÜFTER - VERBINDUNGSKABEL (AMD)

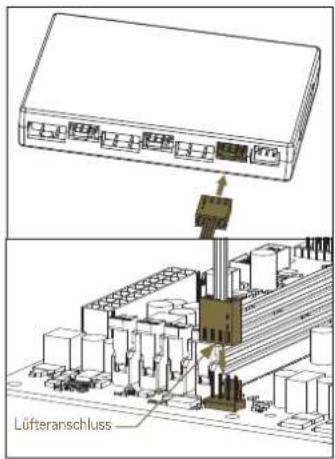

Lüfteranschluss

Schritt A

Schließen Sie alle 4-poligen PWM-Lüfteranschlüsse an den PWM-Anschlüsse am HUB (x6) an. Stellen Sie sicher, dass immer der rote PWM-Kopf auf dem HUB verwendet wird.

Schließen Sie den PWM-Stecker vom HUB direkt an den CPU-Lüfterkopf auf der Hauptolatine an. Verwenden Sie, wenn immer möglich, den CPU-Lüfterkopf.

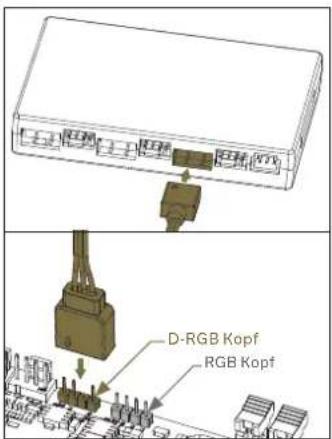

D-RGB Kopf RGB Kopf

Schritt B

Schließen Sie die D-RGB-Anschlüsse der Lüfter an die D-RGB KÖPFE am HUB (x6) an.

Schließen Sie den D-RGB-Anschluss des HUB direkt an der Hauptplatine an.

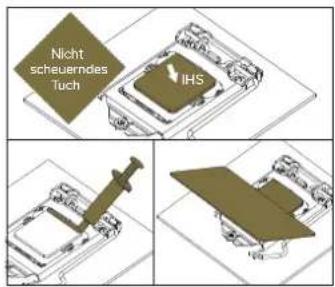

Nicht scheuerndes Tuch IHS

OPTIONALER SCHRITT!! WÄRMEL-EITPASTE AUFTRAGEN

Dieser Schritt ist nur bei der zweiten Installation von AIO relevant oder wenn die vorab aufgebrachte Paste auf der Rückseite der Pumpeneinheit beschädigt wurde! Bei der Erstinstallation muss keine zusätzliche Wärmeleitpaste auf die Kontaktfläche der CPU aufgetragen werden!

Wischen Sie die Kontaktfläche der CPU ab (mit einem nicht scheuernden Tuch oder einem Wattestäbchen, wie im Beispielbild gezeigt). Tragen Sie auf ein sauberes IHS eine Linie Wärmeleitpaste auf und vertellen Sie sie mit einer Kreditkarte oder Ähnlichem auf dem gesamten CPU-Warmespender (IHS).
