MANUAL DE UTILIZADOR Elite Aurum 360 D-RGB EK Water Blocks

Leia cuidadosamente este manual antes de iniciar o processo de instalação, para assegurar uma instalação fácil e segura!

Compatível com:

Processadores Intel Socket 115X / 1200 / 20XX

Processador AMD Socket AM4

MANUAL DE INSTALAÇÃO

ÍNDICE

1. MEDIDAS DE SEGURANÇA 59
2. ESPECIFICACÕES 59
3. INCLUÍDO NESTE PACOTE 60
   KIT DE MONTAGEM 60
4. INSTALAÇÃO - INTEL LGA-115X/1200 SOCKET 61
   PASSO 1: REMOVER A PLACA PRINCIPAL 61
   PASSO 2: PRENDER A PLACA DE APOIO À PLACA PRINCIPAL 61
   PASSO 3: PRENDER OS PARAFUSOS DE FIXAÇÃO 61
   PASSO 4: INSTALAR AS VENTOINHAS NO RADIADOR 61
   PASSO 5: REMOVER A PELÍCULA PROTETORA DA COLD-PLATE 61
   PASSO 6: INSTALACÃO DE SUPORTES DE MONTAGEM 61
   PASSO 7: INSTALACÃO DA UNIDADE DA BOMBA 61
   PASSO 8: INSTALAR A MONTAGEM DAS VENTOINHAS E DO RADIADOR NA CAIXA DO PC 62
   PASSO 9: BOMBA - CABOS DE LIGACAO 62
   PASSO 10: VENTOINHAS - CABOS DE LICACÃO 63
   PASSO OPCIONAL!! APLICAR O COMPOSTO TÉRMICO 64
5. INSTALAÇÃO - SOCKET INTEL LGA-20XX 64
   PASSO 1: PRENDER OS PARAFUSOS DE FIXAÇÃO (LGA-20XX) 64
6. INSTALAÇÃO - SOCKET AMD AM4 64
   PASSO 1: REMOVER AS BRACADEIRAS DE FIXAÇÃO EM PLÁSTICO (AMD) 64
   PASSO 2: PRENDER OS PARAFUSOS DE FIXAÇÃO (AMD) 64
   PASSO 3: INSTALAR AS VENTOINHAS NO RADIADOR (AMD) 64
   PASSO 4: REMOVER A PELÍCULA PROTETORA DA COLD-PLATE (AMD) 64
   PASSO 5: INSTALAÇÃO DE SUPORTES DE MONTAGEM |AMD| 65
   PASSO 6: INSTALAÇÃO DA UNIDADE DA BOMBA (AMD) 65
   PASSO 7: INSTALAR A MONTAGEM DAS VENTOINHAS E DO RADIADOR NA CAIXA DO PC (AMD) 65
   PASSO 8: BOMBA - CABOS DE LIGAÇÃO (AMD) 66
   PASSO 9: VENTOINHAS - CABOS DE LIGAÇÃO (AMD) 66
   PASSO OPCIONAL!! APLICAR O COMPOSTO TÉRMICO 67
7. APOIO TÉCNICO 67
8. REDES SOCIAIS 67

Este produto deve ser instalado apenas por utilizadores experientes. Entre em contacto com um técnico qualificado. A instalação incorreta pode resultar em danos no seu equipamento. A EK Waterblocks não assume nenhuma responsabilidade, expressa ou implicita, pelo uso destes produtos ou pela respetiva instalação. As instruções seguintes estão sujeitas a alterações sem aviso prévio. Visite a nossa página da Internet www.ekwb.com para se manter informado sobre atualizações.

NOTA EM PROTECÇÃO AMBIENTAL:

Após a implementação da directiva comunitária 2012/19/EU no sistema legal nacional, o seguinte aplica-se:

• Todos os aparelhos eléctricos e electrónicos não podem ser despejados juntamente com o lixo doméstico.
• Consumidores estão obrigados por lei a colocar os aparelhos eléctricos e electrónicos sem uso em locais públicos específicos para este efeito ou no ponto de venda. Os detalhes para este processo são definidos por lei pelos respectivos países. Este símbolo no produto, o manual de instruções ou a embalagem indicam que o produto está sujeito a estes regulamentos. Reciclando, reutilizando os materiais dos seus velhos aparelhos, esta a fazer uma enorme contribuição para a protecção do ambiente.

1. MEDIDAS DE SEGURANÇA

1. Mantenha e armazene o produto em local inaccessível a crianças.
2. Consulte a lista de componentes e o estado do produto antes de iniciar a instalação. Caso detete algum problema, entre em contacto com a loja fornecedora do produto para obter uma substituição ou reembolso.
3. A EKWB d.o.o. não se responsabiliza por quaisquer danos originadas por causas externas, incluindo, entre outros: uso inadequado, problemas com energia elétrica, acidente, negligência, alteração, reparação, instalação e teste inadequados.
4. Caso o produto não seja instalado corretamente, o processador e a placa principal podem sofrer danos.
5. A ventoinha e/ou o sistema podem sofrer danos caso sejam submetidos a força excessiva.
6. Este produto é um sistema de arrefecimento a líquido para processadores, composto por partes EKWB originais individuais. Ao combinar esta unidade de arrefecimento a líquido com partes que não sejam produtos EK waterblock, podem levar à perda da garantia.
7. O desenho e especificações do produto podem ser revistos de forma a melhorar a qualidade e o desempenho.

8. Não deve usar a bomba abaixo de 20% das RPM. A bomba deve permanecer sempre dentro de um ciclo de trabalho de 20 a 100% PWM (modulação por largura de pulso). Recomendamos usar a bomba sempre a 100%.

9. ESPECIFICAÇÕES

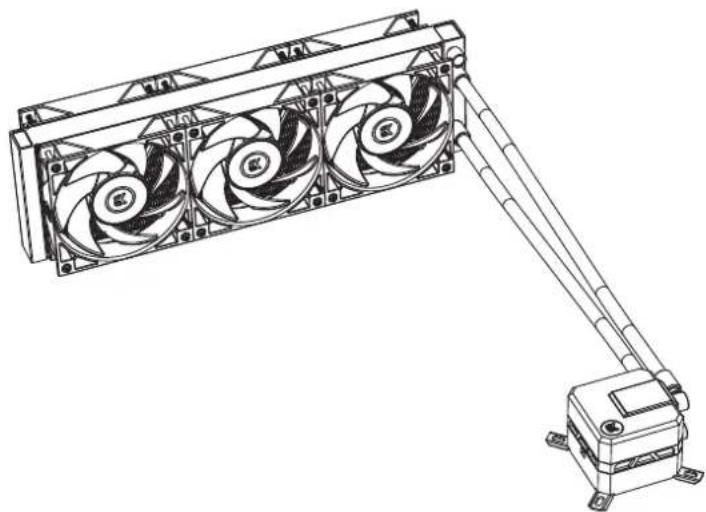

Modelo EK-AIO Elite Aurum 360 D-RGB
Radiador Dimeriões 397 x 120 x 27 mm
Ventoinha	Dimonsões 120 x 120 x 25 mm (6x)
	Velocidade 600-2200 RPM ± 10% (PWM: 75-100%)
	Esperança de Vida 50.000 horas
	Nível do Ruído 33,5 dB
	Tipo de Mancal Rolamento fluido-dinâmico (FDR)
	Correlor 4 pin
	Tonsão nominal	12V
Bomba	Dimensões (mm)	88 x 70 x 63 mm
	RPM	1000 - 3300 RPM ± 10% (PWM: 25-100%)
	Esperança de Vida 50.000 horas
	Corrente do Entrada	0,65 ±10% A

Parafuso Cabeça Phillips UNC 6-32 x 30mm (comprimento da rosca 5 mm) (12x / 8x)

Parafuso de fixação para INTEL LGA 115x / AMD AM/ socket 4x

Parafuso de fixação para Intel LGA 20XX socket 4x

Mola 4x

Parafuso de Fixação Cabeça Philips M4x6 mm (para a instalação de suportes de montagem) 4x

Placa de apoio para Intel LGA 115x 1x

Suporte de montagem Intel 2x

Suporte de montagem AMD 2x

HUB (com cabos PWM e D-RGB) (1x)

4. INSTALAÇÃO - INTEL LGA-115X/1200 SOCKET

Caso o seu PC não possua um recorte na parte inferior da placa principal, terá de inicialmente remover a placa principal do seu computador.

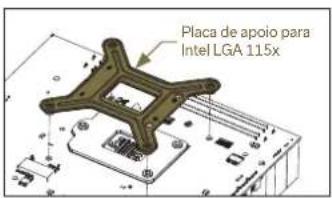

Placa de apoio para Intel LGA 115x

PASSO 2: PRENDER A PLACA DE APOIO À PLACA PRINCIPAL

Instalar a placa de apoio Intel para o socket LGA-115x à parte de trás da placa principal. Ainhar os buracos da placa principal com os buracos na placa de apoio.

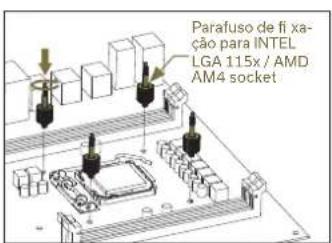

Parafuso de fi xação para INTEL LGA 115x / AMD AM4 socket

PASSO 3: PRENDER OS PARAFUSOS DE FIXAÇÃO

Colocar 4 parafusos de fixação LGA-115x através da placa principal na placa de apoio.

Os parafusos devem ser colocados sem o uso de ferramentas (por exemplo, aicates).

Início por apertar dois parafusos de cada vez, de preferência em cruz, mas não os aperte totalmente até ter todos os 4 parafusos parcialmente apertados.

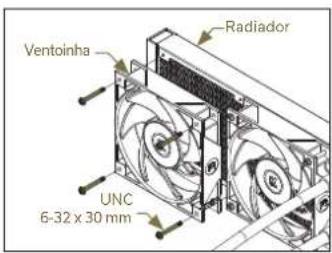

Radiador Ventoinha UNC 6-32 x 30 mm

PASSO 4: INSTALAR AS VENTOINHAS NO RADIADOR

Prender as ventoinhas (3) ao radiador usando os parafusos UNC 6-32 x 30mm.

Ao remover a película protetora e ao avançar com a instalação, tenha cuidado para não tocar ou danifi car o composto térmico pré-aplicado!

M4x6 Suporte de montagem Intel

PASSO 6: INSTALAÇÃO DE SUPPORTES DE MONTAGEM

Use 4 parafusos M4x6 para instalar 2 suportes Intel na unidade da bomba.

Tenna cuidado para não tocar ou danifi car o composto térmico pré-aplicado!

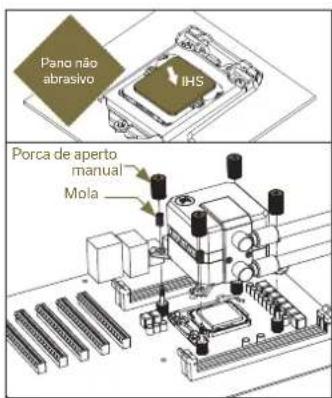

Pano não abrasivo IHS Porca de aperto manual Mola

Limpar os contactos processador (usando um pano não abrasivo ou uma Q-Tip, conforme mostrado na imagem).

Alinhar a unidade da bomba por cima dos parafusos de fi xação e do CPU, conforme exemplifi cado na imagem.

Colocar as molas de compressão e as porcas de aperto manual anexadas em cima dos parafusos de fixação (4x). Iniciar por apertar duas porcas decada vez, pre transversais, e não as aperte totalmente até que estejam todas parcialmente apertadas.

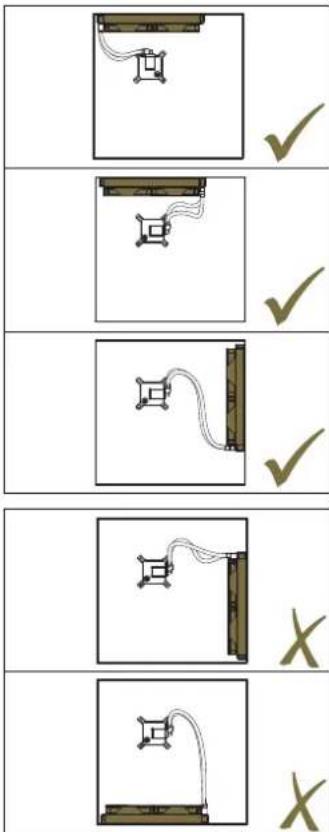

PASSO 8: INSTALAR A MONTAGEM DAS VENTOINHAS E DO RADIADOR NA CAIXA DO PC

Colocação vertical do radiador com tubulação na parte inferior (recomendado)

Colocação vertical do radiador com tubulação na parte superior (não ideal)

Use as chaves de parafuso UNC 6-32 x 34mm para fi xar a montagem das ventoinhas e do radiador pré-instalada, junto com as restantes três ventoinhas (fi cando no total seis ventoinhas) ao chassis do PC.

A orientação das vertoínhas é muito importante para atingir o melhor ótimo desempenho do radiador.

Instala as ventoinhas de forma e que o ar da ventoinhas passe pelo radiador. Para ter a certeza quanto ácrtientação da ventoinha, pode quiar se pela posição do logotipo EK na parte lateral da ventoinha - o mesmo deverá estar criancado da mesma forma no conjunto superior e inferior das ventoinhas. Também é recomendável que os cabos da ventoinhas estejam todos voltados para o mesmo lado, para facilitar o seu armazenamento.

Opção 2

Caso não haja espaço sufi ciente no chassis do seu PC para colocar as seis ventoinhas no radiador, pode posicionar as restantes três ventoinhas em qualquer parte dentro do seu PC.

Neste caso, use as chaves de parafuso UNC 6-32 x 6 mm para fixar a montagem das ventcoinhas e radiador pré-instalada ao chassis do PC.

Não use o mesmo HUB ao qual as ventoinhas estão ligadas - a velocidade rotacional (RPM) da ventoinha e da bomba devem ser reguladas separadamente.

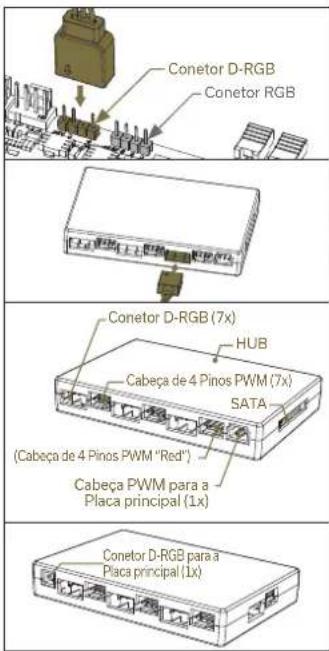

Conetor D-RGB Conetor RGB Conetor D-RGB (7x) HUB Cabeça de 4 Pinos PWM (7x) SATA (Cabeça de 4 Pinos PWM "Red") Cabeça PWM para a Placa principal (1x) Conetor D-RGB para a Placa principal (1x)

Passo B:

Ligue o conetor de 3 pinos do LED D-RGB da bomba ao CONETOR D-RGB da placa principal ou a um dos CONETORES D-RGB (RGB endereçavel) do HUB.

Os LEDs irão funcionar caso o formato do pin do conetor seja o seguinte: +5V, Digital, Vazio, Terra. Em algumas placas principais, pode-se ligar os LEDs em alternativa a um conetor VDG em vez do conetor D-RGB.

Assegure-se que a seta indicada no conctor está ligada na linha de +5V, conforme indicado na sua placa principal. Se colocar o diodo (LED) no CONETOR 12V RGB, pode danft car os LEDs.

O conetor é o mesmo nas versões D-RGB e RGB, mas a versão D-RGB tem 3 cabos do conetor ao PCB, a versão RGB tem 4 cabos. Se ligar o led D-RGB ao conetor RGB normal, pode danifi car a sua placa principal ou a faixa do LED.

Conetor de luz LED D-RGB da ventoinha Conetor da ventoinha

PASSO 10: VENTOINHAS - CABOS DE LIGAÇÃO

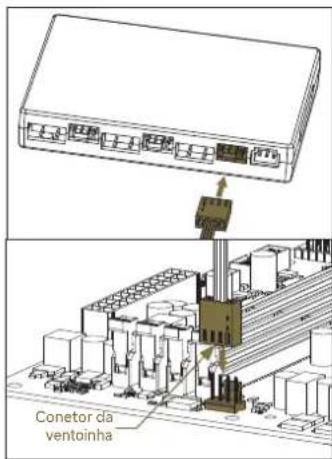

CONETOR da ventoinha

Passo A:

Ligue todos os conetores PWM de 4 pinos da ventoinha nos conetores PWM do HUB (6x). Certifi que-se que o conetor PWM red do HUB é sempre utilizado.

Ligue o conetor PWM do HUB diretamente ao conetor da ventoinha do Processador na placa principal. Usar sempre o conetor para a ventoinha do processador, sempre que possível.

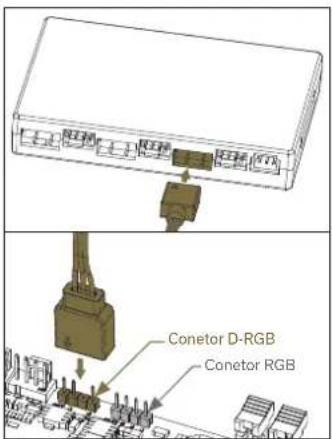

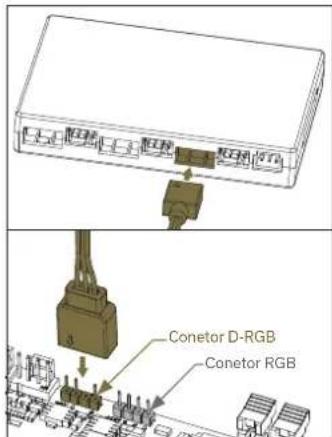

Conetor D-RGB Conetor RGB

Passo B:

Ligue os conetores D-RGB das ventoinhas aos CONETORES D-RGB do HUB (6x).

Ligue o conetor D-RGB do HUB diretamente à placa principal.

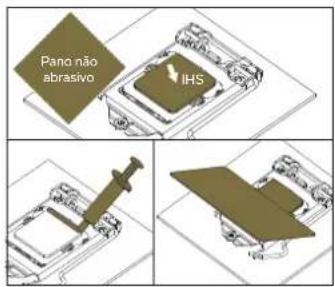

Pano não abrasivo IHS

PASSO OPCIONAL!! APLICAR O COMPOSTO TÉRMICO

Este passo é relevante apenas na segunda instalação AlO ou caso tenha danificado a pasta pré-aplicada na parte de trás da unidade da bombal! Na primeira instalação, não necessita aplicar o composto térmico adicional na superfície de contacto do processador!

Limpar os conta processador (usando um pano não abrasive ou uma Q-Tip, conforme mostrado na imagem). Aplicar uma linha de composto térmico num IHS (dissipador de calor integrado) limpo e espalhar sobre toda a superfície do IHS do processador com um cartão de crédito ou algo semelhante.

1. INSTALAÇÃO - SOCKET INTEL LGA-20XX

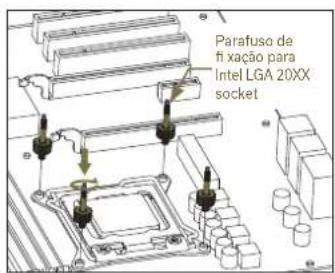

Parafuso de fi xação para Intel LGA 20XX socket

PASSO 1: PRENDER OS PARAFUSOS DE FIXAÇÃO (LGA-20XX)

As placas principais do socket LGA-20xx (2066 / 2011 V3 / 2011) não necessitam da instalação de uma placa de apoio. Instale 4 parafusos de fixação LGA-20XX nas pontas roscadas M1 do mecanismo de bloqueio integrado (ILM) do socket LGA-20XX.

Os parafusos devem ser colocados sem o uso de ferramentas (por exemplo, alicatos).

Continuar a instalação seguindo as instruções a partir do PASSO 4 na página 61

1. INSTALAÇÃO - SOCKET AMD AM4

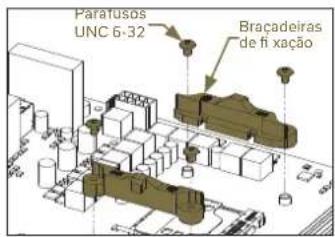

Paratusos UNC 6-32 Braçadeiras de fi xação

PASSO 1: REMOVER AS BRAÇADEIRAS DE FIXAÇÃO EM PLÁSTICO (AMD)

Usando uma chave de fendas Philips, remova os 4 parafusos UNC 6-32 segurando as braçadeiras de fi xação em plástico à volta do socket, conforme mostrado na imagem. Manter a placa de apolo original AMD ^® e remova as braças de fi xação para armazenar. Consulte a imagem para identifi cação das peças.

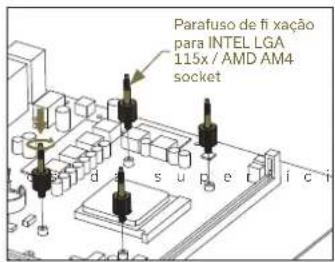

Parafuso de fi xação para INTEL LGA 115x / AMD AM4 socket

PASSO 2: PRENDER OS PARAFUSOS DE FIXAÇÃO (AMD)

Instale 4 parafusos de fi xação para o socket AMD AM4 na piaca principal. Os parafusos devem ser instalados sem o uso de ferramentas (ou seja, alicatos).

e d o

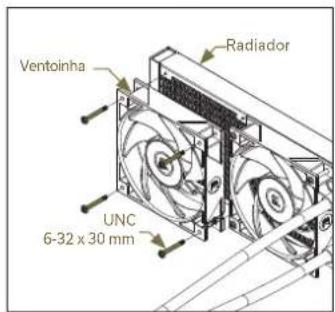

Ventoinha Radiador UNC 6-32 x 30 mm

PASSO 3: INSTALAR AS VENTOINHAS NO RADIADOR (AMD)

Prender as ventoinhas (3) ao radiador usando os parafusos UNC 6-32 x 30 mm.

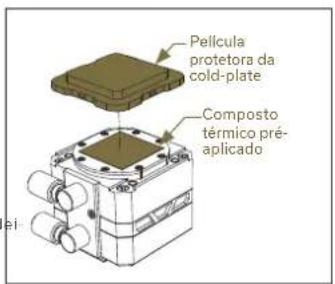

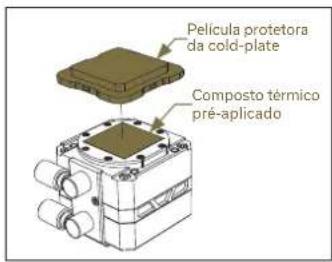

Remover a película protetora da parte de três da unidade da bomba, que se destina a evitar danifi car a cold-plate e o composto térmico pré-aplicado na cold-plate.

Ao remover a película protetora e ao avançar com a instalação, tenha cuidado para não tocar ou dan fi car o composto térmico pré-aplicado

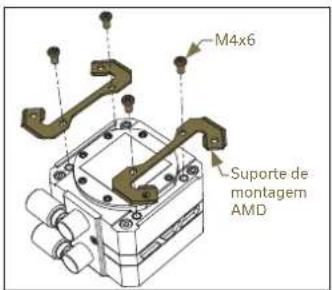

M4x6 Suporte de montagem AMD

PASSO 5: INSTALAÇÃO DE SUPPORTES DE MONTAGEM (AMD)

Use 4 parafusos M4x6 para instalar 2 suportes AMD na unidade da bomba.

Tenha cuidado para não tocar ou danifi car o composto térmico pré aplicado!

Pano não abrasivo IHS

Limpar os contact processador (usando um pano não abrasivo ou uma Q-Tip, conforme mostrado na imagem).

Alinhar a unidade da bomba por cima dos parafusos de fi xação e do CPU, conforme exemplificado na imagem

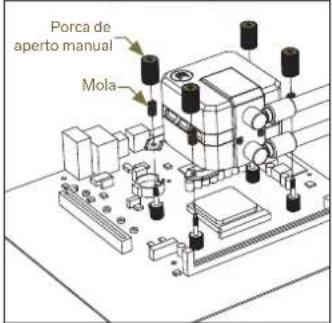

Porca de aperto manual Mola

Colocar as molas de compressão e as porcas de aperto manual anexadas em cima dos parafusos de fixação (4x). Iniciar por apertar duas porcas decada vez, transversais, e não as aperte totalmente até que estejam todas parcialmente apertadas.

PASSO 7: INSTALAR A MONTAGEM DAS VENTOINHAS E DO RADIADOR NA CAIXA DO PC (AMD)

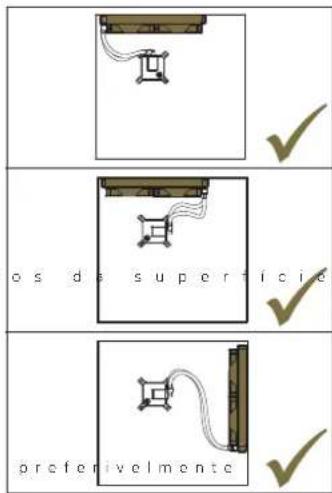

Colocação vertical do radiador com tubulação na parte inferior (recomendado)

d o

Colocação vertical do radiador com tubulação na parte superior (não ideal)

Use as chaves de parafuso UNC 6-32 x 34mm para fi xar a montagem das ventoinhas e do radiador pré-instalada, junto com as restantes três ventoinhas (fi cando no total seis ventoinhas) ao chassis do PC.

A orientação das ventoinhas é muito importante para atingir o melhor ótimo desempenho do radiador.

Instale as ventoinhas de forma a que o ar da ventoinhas passe pelo radiador. Para ter a certeza quanto à orientação da ventoinha, pode guilar se pela posição do logotipo EK na parte lateral da ventoinha o mesmo deverá estar o orientation da mesma forma no conjunto superior e inferior das ventoinhas. Também é recomendável que os cabos da ventoinhas estejam todos voltados para o mesmo lado, para facilitar o seu armazenamento.

Opcão 2

Caso não haja espaço sufi ciente no chassis do seu PC para colocar as seis ventoinhas no radiador, pode posicionar as restantes três ventoinhas em qualquer parte dentro do seu PC.

Neste caso, use as chaves de parafuso UNC 6-32 x 6 mm para fixar a montagem das ventoinhas e radiador pré-instalada ao chass do PC.

PASSO 8: BOMBA - CABOS DE LI- GAÇÃO (AMD)

Não use o mesmo HUB ao qual as ventoinhas estão ligadas - a velocidade rotacional (RPM) da ventoinha e da bomba devem ser reguladas separadamente.

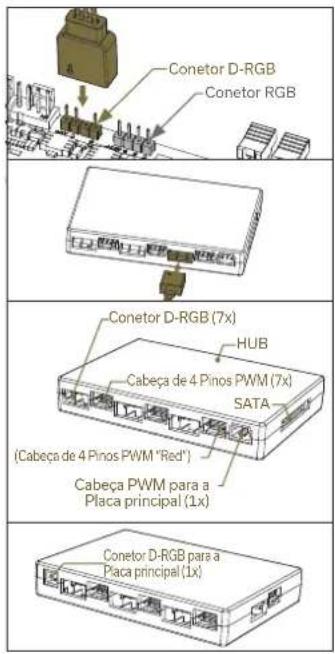

Conetor D-RGB Conetor RGB Conetor D-RGB (7x) HUB Cabeça de 4 Pinos PWM (7x) SATA (Cabeça de 4 Pinos PWM "Red") Cabeça PWM para a Placa principal (1x) Conetor D-RGB para a Placa principal (1x)

Passo B:

Ligue o conetor de 3 pinos do LED D-RGB da bomba ao CONETOR D-RGB da placa principal ou a um dos CONETORES D-RGB (RGB endereçavel) do HUB.

Os LEDs irão funcionar caso o formato do pin do conetor seja o seguinte: +5V, Digital, Vazio, Terra. Em algumas placas principais, pode-se ligar os LEDs em alternativa a um conetor VDG em vez do conetor D-RGB.

Assegure se que a seta indicada no conctor esta ligada na linha de 15V, conforme indicado na sua placa principal. Se colocar o diodo (LED) no CONETOR 12V RGB, pode danifi car os LEDs.

O conetor é o mesmo nas versões D-RGB e RGB, mas a versão D-RGB tem 3 cabos do conetor ao PCB; a versão RGB tem 4 cabos. Se ligar o led D-RGB ao conetor RGB normal, pode darifi car a sua placa principal ou a faixa do LED.

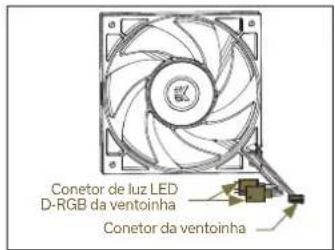

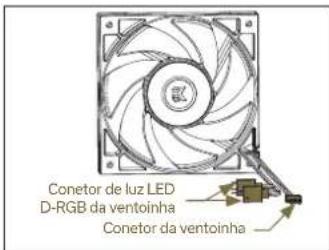

Conetor de luz LED D-RGB da ventoinha Conetor da ventoinha

PASSO 9: VENTOINHAS - CABOS DE LIGAÇÃO (AMD)

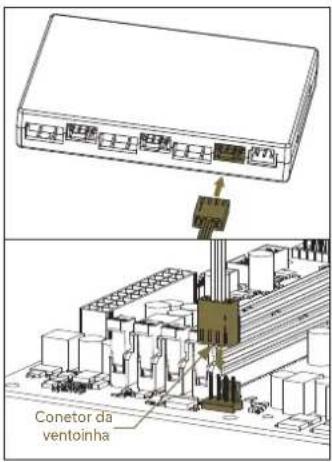

REEM REEM RTi Conetor da ventoinha

Passo A:

Ligue todos os conetores PWM de 4 pinos da ventoinha nos conetores PWM do HUB (6x). Certifi que-se que o conetor PWM red do HUB é sempre utilizado.

Ligue o conetor PWM do HUB diretamente ao conetor da ventoinha do Processador na placa principal. Usar sempre o conetor para a ventoinha do processador, sempre que possível.

Conetor D-RGB Conetor RGB

Passo B:

Ligue os conetores D-RGB das ventoinhas aos CONETORES D-RGB do HUB (6x).

Ligue o conetor D-RGB do HJB diretamente à placa principal

Pano não abrasivo IHS

PASSO OPCIONAL!! APLICAR O COMPOSTO TÉRMICO

Este passo é relevante apenas na segunda instalação AIO ou caso tenha danificado a pasta pré-aplicada na parte de trás da unidade da bomba! Na primeira instalação, não necessita aplicar o composto térmico adicional na superfície de contacto do processador!

Limpar os contactos processador (usando um pane não abrasivo ou uma Q-Tip, conforme mostrado na imagem). Aplicar uma linha de composto térmico num IHS (dissipador de calor integrado) limpo e espelhar sobre toda a superfície do IHS do processador com um carão de crédito ou aigo semelhante.

7. APOIO TÉCNICO

Caso necessite assistência, entre em contacto com: http://support.ekwb.com/

EKWB d.o.o.

Pod lipami 18

1218 Komenda

Slovenia - EU

8. REDES SOCIAIS

EKWaterBlocks

@EKWaterBlocks

ekwaterblocks

EKWBofficial

ekwaterblocks

EK-AIO Elite Aurum 360 D-RGB
