用户手册 Elite Aurum 360 D-RGB EK Water Blocks

十字穴付きネジ UNC 6-32 x 34mm (12個 / 8個)

为确保安装安全与方便，请在开始安装前仔细阅读本手册！

兼容于:

英特尔插槽 115X / 1200 / 20XX CPUs

AMD插槽AM4 CPU

安装手册

目录表

1. 安全须知 81
2. 规格 81
3. 本包装包括 82
   安装工具包 82
4. 安装 - 英特尔LGA-115X/1200插槽 83
   第1步：卸下主板 83
   第2步：将背板连接至主板 83
   第3步：安装螺丝 83
   第4步：将风扇安装到散热器上 83
   第5步：拆下冷板防护盖 83
   第6步：安装安装支架 83
   第7步：安装泵单元 83
   第8步：将风扇和散热器组件安装到PC机壳中 84
   第9步：泵连接电缆 84
   第10步：风扇连接电缆 85
   可选步骤！！应用导热胶 86
5. 安装 - INTEL LGA-20XX SOCKET 86
   第1步：固定安装螺丝（LGA-20xx） 86
6. 安装 - AMD AM4 SOCKET 86
   第1步：移除原始塑料压固定夹（AMD） 86
   第2步：固定安装螺丝（AMD） 86
   第3步：将风扇安装到散热器上(AMD) 86
   第4步：拆下冷板防护盖(AMD) 86
   第5步：安装安装支架（AMD） 87
   第6步：安装泵单元(AMD) 87
   第7步：将风扇和散热器组件安装到PC机壳中(AMD) 87
   第8步：泵连接电缆 (AMD) 88
   第9步：风扇连接电缆(AMD) 88
   可选步骤！！应用导热胶 89
7. 支持与维护服务 89
8. 社交媒体 89

本产品仅供专业用户安装。请联系有关合格技术人员。安装不当可能对设备造成损坏。无论明示或暗示，EK水冷头对于使用或安装这些产品均不承担任何负责。以下说明如有更改，恕不另行通知。请访问我们的网站www.ekwb.com获取更新信息。

1. 安全须知

1. 请将产品存放在儿童接触不到的地方。
2. 安装前，请检查产品组件列表和状态。如果遇到问题，请与购买该产品的商店联系，以更换产品或申请退款。
3. LKWB d.o.u. 对于由于外部原因造成的任何损坏均不承担任何责任，这些原因包括但不限于：使用不当、电源问题、事故、疏忽、改动、维修、安装不当以及测试不当。
4. 如果未正确安装产品，CPU和主板将受到损坏。
5. 对风扇施力过度可能造成风扇和/或系统损坏。
6. 本产品是CPU液体冷却解决方案套件，包括单个EKWB原始零件。将本液体冷却装置与LK水冷头产品以外的零件结合使用可能导致保修损失。
7. 可能修改产品设计与规格以提高质量和性能。
8. 不得以低于20% RPM的速度运行泵必须始终保持在20-100% PWM占空比以内。我们建议始终以100%运行泵。

2.规格

型号		EK-AIO Elite Aurum 360 D-RGB
散热器尺寸:89 x 120 x 27 mm
风扇	尺寸 120 x 120 x 25 mm (6x)
	速度 600-2200 RPM ±10% (PWM: 25-100%)
	预期使用寿命 50,000小时
	噪音等级 33.5 dB
	轴承类型 流体动力轴承(FDB)
	连接器4针
	额定电压 12V
泵	尺寸(mm)	88 x 70 x 63 mm
	RPM	1000 - 3300 RPM ±10% (PWM: 25-100%)
	预期使用寿命 50,000小时
	输入电流 0.65 ±10% A

3. 本包装包括

EK-AIO Elite Aurum 360 D-RGB (1个)

EK-Vardar S 120ER D-RGB (6个)

管导热膏（3830046998446-EK-TIM Ectotherm (1g)）(1个)

安装工具包（1个）

用户手册（1个）

安装工具包

十字头螺钉UNC 6-32 x 30mm(5 mm螺纹长度)(12个/8个)	twertel	十字头头螺钉UNC 6-32 x 6mm(12个/8个)	[=××8]
十字头头螺钉UNC 6-32 x 34mm(12个/8个)	[747c]

螺母(英特尔/AMD)4个	[TX09]	英特尔LGA 115x / AMD AM4 插槽的安装 指旋螺钉4个
英特尔LGA20XX插槽的安装指旋螺钉4个	[X8X1]	弹簧4个	[3BCT]
安装板十字槽螺丝帽 M4x6mm(用于安装安装支架)4个	[BK37]
英特尔LGA 115x背板1个		英特尔安装支架2个
AMD安装支架2个
集线器(带PWM和D-RGB电缆)(1个)

如果您的PC机壳的主板底部CPU侧没有切口，则首先需要从计算机上卸下主板。

英特尔LGA 115x 背板

第2步：将背板连接至主板

将用于LGA-115x插槽的英特尔背板安装到主板背面。将主板上的孔与背板上的孔对齐。

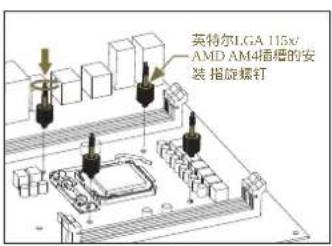

英特尔LGA 115x/ AMD AM4插槽的安 装 指旋螺钉

第3步：安装螺丝

通过主板将4个LGA-115x安装指旋螺钉安装到背板上

安装拇指螺钉无需使用工具（即钳子）：

开始一次紧固两个拇指螺钉，最好为十字形，但是在全部四只螺钉部分拧入之前，不要完全将其拧

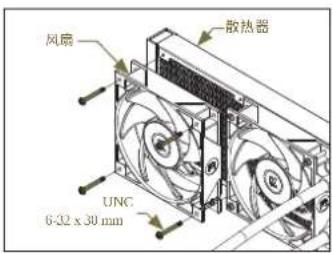

风扇 散热器 UNC 6-32 x 30 mm

第4步：将风扇安装到散热器上

使用UNC 6-32 x 30mm螺钉将风扇（3个）连散热器上。

防护罩 预涂导热骨

第5步：拆下冷板防护盖

从泵组件背面拆下防护盖，该保护盖用于防止损坏冷板及冷板上预涂的导热胶。

拆下防护盖及安装时，请注意不要接触或损坏预涂的导热胶！

M4x6 螺饰 英特尔安装 支架

第6步：安装安装支架

使用4x M4x6螺钉将2x 英特尔支架安装到泵单元上。

小心不要接触或损坏预涂的导热胶！

非砂布 IHS 接到 端母 弹簧

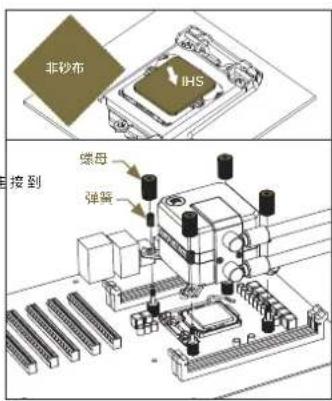

第7步：安装泵单元

擦拭CPU接触面（如示例图所示，使用非研磨布或棉签）。

如图所示，将泵单元对准安装螺丝和CPU。

将随附的压缩弹簧和指旋螺母放在安装螺钉（4x）上。开始每次紧固两个指旋螺母，最好以十字形开始，直到将它们全部部分拧紧后再完全拧紧。

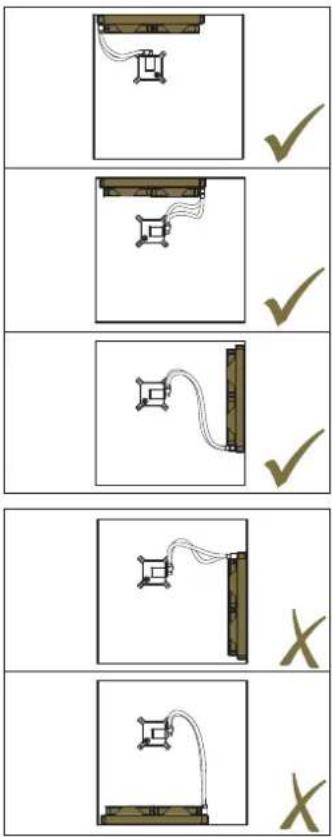

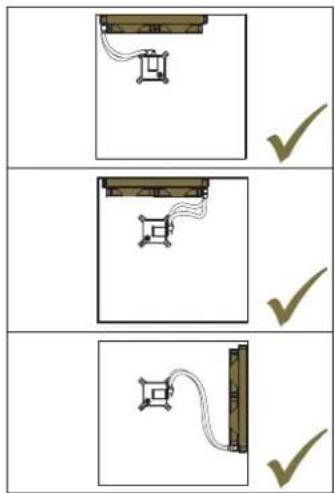

第8步：将风扇和散热器组件安装到PC机壳中

顶部散热器（推荐）

散热器的垂直放置，底部在管道中（推荐）

散热器的垂直放置，顶部在管道中（不是最佳）

底部散热器（应避免使用）

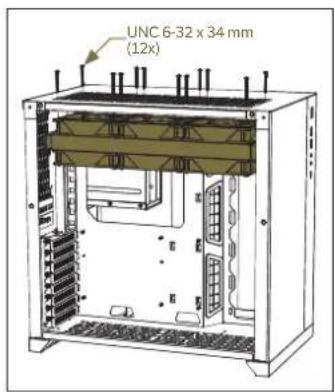

使用UNC 6-32 x 34mm螺钉将预装配的散热器和风扇设置以及其余三个风扇（总共有六个风扇）连接到PC机箱。

风扇的朝向对散热器实现最佳性能至关重要。

安装所有风扇

以便推动空气穿过散热器。为确定风扇朝向，您可以查看风扇侧面RK微标的位置—上下风扇组上的微标必须朝向相同。同时建议将所有风扇的电缆朝向同一方向，以便进行更便捷的电缆管理。

选项2

如果您的PC机箱内没有足够的空间放置散热器上的全部六个风扇，您可以将其余三个风扇放置在PC内的其他位置。

在这种情况下，使用UNC G-32 x 6mm螺钉将预装配的散热器和风扇连接到PC机箱。

4针连接器 D-RGB连接器 VDG连接器

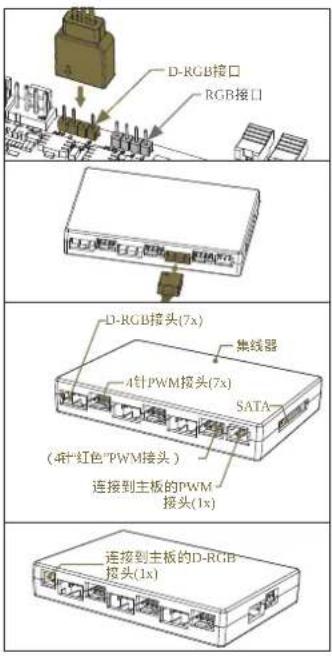

第9步：泵连接电缆

不要使用与风扇连接的相同集线器—风扇和泵的转速(RPM)应分开调节。

D-RGB接口 RGB接口 D-RGB接头(7x) 集线器 A针PWM接头(7x) SATA (带"红色"PWM接头) 连接到主板的PWM 接头(1x) 连接到主板的D-RGB 接头(1x)

步骤B

将泵的D-RGB LED灯的3针连接器插入主板上的D-RGB接头或集线器上的一个D-RGB（可寻址RGB）接头。

LED将开始工作，如果接头上的针脚布局如下所示：+5V、数据、空、接地。在某些主板上，您可以选择使用VDG连接器代替D-RGB连接LED。

请确保按照主板上的说明，将连接器上指示的箭头插入+5V线。如果将LED二极管接在12V RGB接头上，可能会损坏LED。

D-RGB和RGB版本的连接器相同，但D-RGB版本有3条从连接器到电路板的电缆；而RGB版本有4条电缆。如果将D-RGB电缆与普通RGB接头连接，可能会损坏主板或LED灯条。

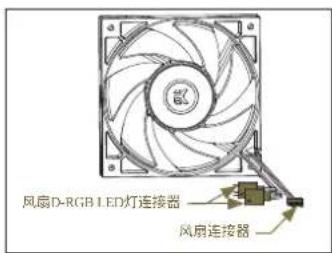

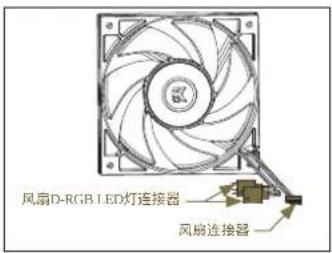

风扇D-RGB LED灯连接器 风扇连接器

第10步：风扇连接电缆

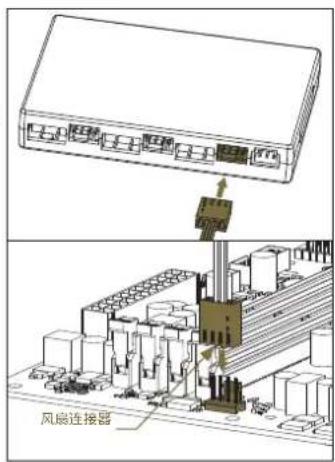

风扇连接器

步骤A

将所有4针PWM风扇连接器插入集线器(x6)上的PWM接头。确保始终使用集线器上的红色PWM接头。

将PWM连接器从集线器直接插入主板上的CPU风扇接头。如果可能，请始终使用CPU风扇接头。

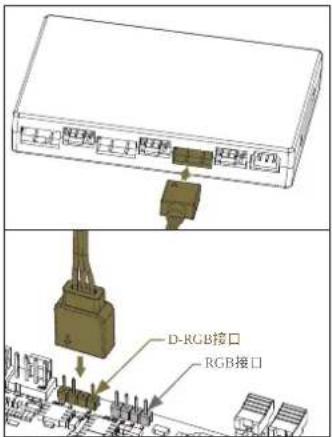

D-RGB接口 RGB接口

步骤B

将风扇的D-RGB连接器插入集线器(x6)上的D-RGB接头。

将D-RGB连接器从集线器直接插入主板。

非砂布 IHS

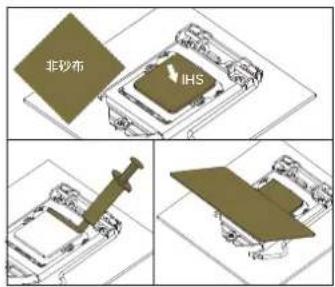

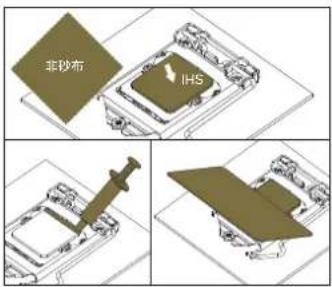

可选步骤！！应用导热胶

只有当第二次安装AIO或损坏了泵单元背面的预涂高时，才需要执行该步骤！初次安装时，无需在CPU接触表面上使用其他导热胶！

擦拭CPU接触面（如示例图所示，使用非研磨布或棉签）。在干净的IHS上，涂上一条导热胶，然后用信用卡或类似物品将其涂抹在整个CPU散热器(IHS)上。

英特尔I GA 115x/AMD AM4插槽的安装 指 旋螺钉

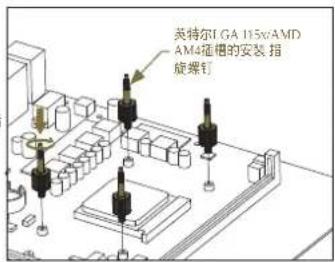

第2步：固定安装螺丝（AMD）

在主板上安装4个用于AMD AM4插槽的安装指旋螺钉。无需使用工具（即钳子）即可安装螺钉。

1. 安装 - INTEL LGA-20XX SOCKET

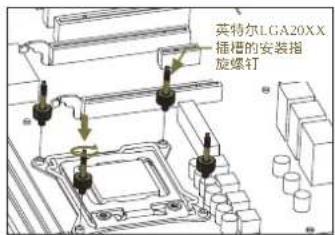

英特尔LGA20XX 插槽的安装指 旋螺钉

第1步：固定安装螺丝（LGA-20xx）

LGA-20xx (2066 / 2011 V3 / 2011)插槽主板安装背板。 在LGA-20XX插槽的集成闩锁机构（ILM）上的M4螺纹螺栓中安装4颗LGA-20XX安装指旋螺钉。

安装拇指螺钉无需使用工具（即钳子）

按照页数 83 中第4步的说明继续安装

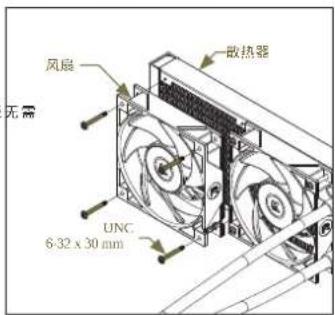

风扇 散热器 无需 UNC 6-32 x 30 mm

第3步：将风扇安装到散热器上(AMD)

使用UNC 6-32 x 30mm螺钉将风扇（3个）连接到散热器上。

1. 安装 - AMD AM4 SOCKET

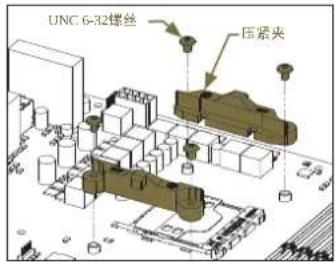

UNC 6-32螺丝 压紧夹

第1步：移除原始塑料压固定夹（AMD）

如图所示，使用十字头螺丝刀拧下用于将原始塑料固定夹固定在插槽周围的4 UNC 6. 原始AMD®背板，然后卸下固定夹并存放起来。参见其他零件识别图像。

1.2 蜕缸 保留 防护罩 预涂导热高

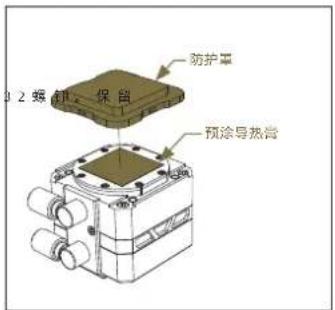

第4步：拆下冷板防护盖(AMD)

从泵组件背面拆下防护盖，该保护盖用于防止损坏冷板及冷板上预涂的导热胶。

拆下防护盖及安装时，请注意不要接触或损坏预涂的导热胶！

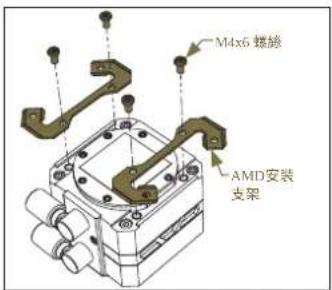

M4x6 螺绳 AMD安装 支架

第5步：安装安装支架（AMD）

使用4x M4x6螺钉将2x AMD安装支架架安装到泵单元上。

小心不要接触或损坏预涂的导热胶！

非砂布 IHS

第6步：安装泵单元(AMD)

擦拭CPU接触面（如示例图所示，使用非研磨布或棉签）。

如图所示，将泵单元对准安装螺丝和CPU。

将随附的压缩弹簧和指旋螺母放在安装螺钉（4x）上。开始每次紧固两个指旋螺母，最好以十字形开始，直到将它们全部部分拧紧后再完全拧紧。

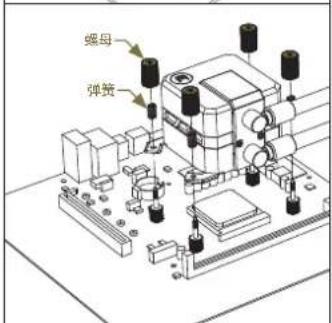

螺母 弹簧

散热器的垂直放置，顶部在管道中（不是最佳）

底部散热器（应避免使用）

选项1

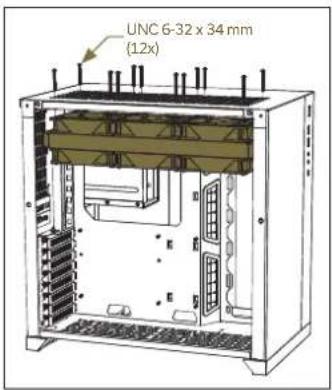

使用UNC 6-32 x 34mm螺钉将预装配的散热器和风扇设置以及其余三个风扇（总共有六个风扇）连接到PC机箱。
风扇的朝向对散热器实现最佳性能至关重要。
安装所有风扇
以便推动空气穿过散热器。为确定风扇朝向，您可以查看风扇侧面EK徽标的位置—上下风扇组上的徽标必须朝向相同。同时建议将所有风扇的电缆朝向同一方向，以便进行更便捷的电缆管理。
选项2
如果您的PC机箱内没有足够的空间放置散热器上的全部六个风扇，您可以将其余三个风扇放置在PC内的其他位置。
在这种情况下，使用UNC G-32 x 6mm螺钉将预装配的散热器和风扇连接到PC机箱。

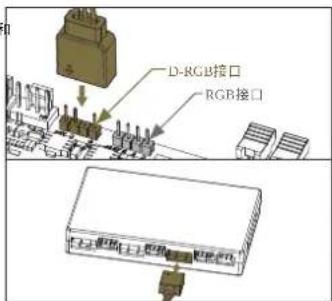

D-RGB接口 RGB接口

步骤B
将泵的D-RGB LED灯的3针连接器插入主板上的D-RGB接头或集线器上的一个D-RGB（可寻址RGB）接头。
LED将开始工作，如果接头上的针脚布局如下所示：+5V、数据、空、接地。在某些主板上，您可以选择使用VDG连接器代替D-RGB连接LED。

请确保按照主板上的说明，将连接器上指示的箭头插入+5V线。如果将LED二极管接在12V RGB接头上，可能会损坏LED。

D-RGB和RGB版本的连接器相同，但D-RGB版本有3条从连接器到电路板的电缆；而RGB版本有4条电缆。如果将D-RGB电缆与普通RGB接头连接，可能会损坏主板或LED灯条。

4针连接器 D-RGB连接器 VDG连接器

第8步：泵连接电缆(AMD)

D-RGB接头(7x) 集线器 4针PWM接头(7x) SATA (4针"红色"PWM接头) 连接到主板的PWM 接头(1x)

第9步：风扇连接电缆(AMD)

步骤A
将泵的4针PWM连接器插入主板。 不要使用与风扇连接的相同集线器—风扇和泵的转速(RPM)应分开调节。

风扇D-RGB LED灯连接器 风扇连接器

风扇连接器

步骤A

将所有4针PWM风扇连接器插入集线器(x6)上的PWM接头。确保始终使用集线器上的红色PWM接头。

将PWM连接器从集线器直接插入主板上的CPU风扇接头。如果可能，请始终使用CPU风扇接头。

非砂布 IHS

可选步骤！！应用导热胶

只有当第二次安装AIO或损坏了菜单元背面的预涂高时，才需要执行该步骤！初次安装时，无需在CPU接触表面上使用其他导热胶！

擦拭CPU接触面（如示例图所示，使用非研磨布或棉签）。在干净的IHS上，涂上一条导热胶，然后用信用卡或类似物品将其涂抹在整个CPU散热器(IHS)上。

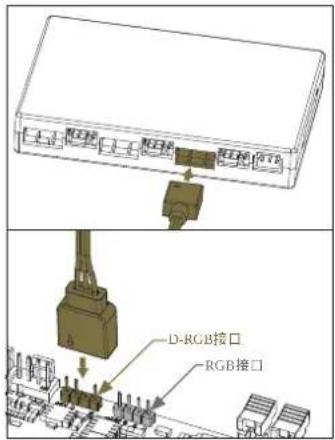

D-RGB接口 RGB接口

步骤B

将风扇的D-RGB连接器插入集线器(x6)上的D-RGB接头。

将D-RGB连接器从集线器直接插入主板。

7. 支持与维护服务

如需帮助，请联系：http://support.ekwb.com/

EKWB d.o.o.

Pod lipami 18

1218 Komenda

斯洛文尼亚-RU
