MANUAL DE USUARIO Elite Aurum 360 D-RGB EK Water Blocks

¡Para garantizar una instalación segura y fácil, lea detenidamente este manual antes de comenzar con el proceso de instalación!

Compatible con:

Socket de CPU 115X / 1200 / 20XX de Intel

Socket AM4 de CPU AMD

INSTRUCTIONS DE MONTAGE

ÍNDICE

1. PRECAUCIONES DE SEGURIDAD 26
2. ESPECIFICACIONES 26
3. ADJUNTO EN ESTE PAQUETE 27
   KIT DE MONTAJE 27
4. INSTALACIÓN - SOCKET LGA-115X/1200 DE INTEL 28
   PASO 1: SUPRESIÓN DE LA PLACA BASE 28
   PASO 2: FIJACIÓN DE LA PLACA POSTERIOR A LA PLACA BASE 28
   PASO 3: FIJACIÓN DE LOS TORNILLOS DE SUJECIÓN 28
   PASO 4: INSTALACIÓN DE LOS VENTILADORES EN EL RADIADOR 28
   PASO 5: EXTRACCIÓN DE LA LÁMINA PROTECTORA DE LA PLACA DE FRÍO 28
   PASO 6: INSTALACIÓN DE LOS SOPORTES DE MONTAJE 28
   PASO 7: INSTALACIÓN DE LA BOMBA 28
   PASO 8: INSTALACIÓN DEL CONJUNTO DE VENTILADORES Y RADIADOR EN UNA CARCASA DE ORDENADOR 29
   PASO 9: BOMBA - CONEXIÓN DE LOS CABLES 29
   PASO 10: VENTILADORES - CONEXIÓN DE LOS CABLES 30
   ¡PASO OPCIONAL!! APLICACIÓN DEL COMPUESTO TÉRMICO 31
5. INSTALACIÓN - SOCKET LGA-20XX DE INTEL 31
   PASO 1: FIJACIÓN DE LOS TORNILLOS DE SUJECIÓN (LGA-20XX) 31
6. INSTALACIÓN - SOCKET AMD AM4 31
   STEP 1: REMOVING THE ORIGINAL PLASTIC HOLD-DOWN CLAMPS (AMD) 31
   PASO 2: FIJACIÓN DE LOS TORNILLOS DE SUJECIÓN (AMD) 31
   PASO 3: INSTALACIÓN DE LOS VENTILADORES EN EL RADIADOR (AMD) 31
   PASO 4: EXTRACCIÓN DE LA LÁMINA PROTECTORA DE LA PLACA DE FRÍO (AMD) 31
   PASO 5: INSTALACIÓN DE LOS SOPORTES DE MONTAJE (AMD) 32
   PASO 6: INSTALACIÓN DE LA BOMBA (AMD) 32
   PASO 7: INSTALACIÓN DEL CONJUNTO DE VENTILADORES Y RADIADOR EN UNA CARCASA DE ORDENADOR (AMD) 32
   PASO 8: BOMBA - CONEXIÓN DE LOS CABLES [AMD] 33
   PASO 10. VENTILADORES - CONEXIÓN DE LOS CABLES (AMD) 33
   ii PASO OPCIONAL!! APLICACIÓN DEL COMPUESTO TÉRMICO 34
7. SOPORTE Y SERVICIO 34
8. REDES SOCIALES 34

Este producto está destinado ser instalado solo por usuarios expertos. Por favor, consulte con un técnico cualificado. Una instalación incorrecta puede causar un daño de su equipo. EK Water Blocks no asume ninguna responsabilidad, expresa o implicita, por el uso de estos productos o su instalación. Las siguientes instrucciones están sujetas a cambios sin previo aviso. Por favor visite nuestro sitio Web en www.ekwb.com para obtener actualizaciones.

NOTA SOBRE LA PROTECCIÓN MEDIOAMBIENTAL:

Después de la puesta en marcha de la directiva Europea 2012/19/EU en el sistema legislativo nacional, Se aplicara lo siguiente:

• Los aparatos eléctricos y electrónicos, así como las pilas y las pilas recargables, no se deben evacuar en la basura doméstica.

• El usuario está legalmente obligado a llevar los aparatos eléctricos electrónicos, así como pilas y pilas recargables, al final de su vida útil a los puntos de recogida comunales o a devolverlos al lugar donde los adquirió. Los detalles quedaran definidos por la ley de cada país. El símbolo en el producto, en las instrucciones de uso o en el embalaje hace referencia a ello. Gracias al reciclaje, al reciclaje del material o a otras formas de reciclaje de aparatos usados, contribuye Usted de forma importante a la protección de nuestro medio ambiente.

• ESPECIFICACIONES

Modelo EK-AIO Elite Aurum		360 D-RGB
Radiador Dimer	siones 397 x 120 x 27 mm
Ventilador	Dimensionos 120 x 120 x 25 mm (6x)
	Velocidad 600-2200 rpm ± 10% (PWM: 25-100%)
	Vida útil 50 000 horas
	Nivel sonoro 33,5 dB
	Tipo de rodamiento Fluid Dynamic bearing (FDB)
	Conector	de 4 pines
	Tonsión nominal	12V
la legislativo Bomba	Dimensiones (mm)	88 x 70 x 63 mm
	RPM	1000 - 3300 rpm ± 10% (PWM: 25-100%)
	Vida útil 50 000 horas
	Corriente de entrada	0.65 +10% A

1. PRECAUCIONES DE SEGURIDAD

1. Mantenga y guarde el producto fuera del alcance de los niños.
2. Compruebe la lista de componentes y el estado del producto antes de la instalación. Si detecta algún problema, póngase en contacto con la tienda donde compró el producto para que se lo sustituyan o se lo reembolsen.
3. EKWB d.o.o. no se hace responsable de ningún daño debido a causas externas, incluyendo pero no limitándose a: uso indebido, problemas con el suministro eléctrico, accidentes, negligencias, alteración, reparación, instalación incorrecta y pruebas inadecuadas.
4. El procesador y la placa base están sujetas a daños si el producto no se instala correctamente.
5. La fuerza excesiva ejercida sobre el ventilador puede causar daños al ventilador y/o al sistema.
6. Este producto es un kit de solución de refrigeración líquida de CPU, que consta de piezas individuales originales de EKWB. Combinar esta unidad de refrigeración líquida con piezas, que no sean productos de EK Water Block, puede producir la pérdida de la garantía.
7. El diseño y las específicaciones del producto se pueden revisar para mejorar su calidad y rendimiento.
8. No haga funcionar la bomba por debajo del 20% de RPM. La bomba debe permanecer en todo momento en un ciclo de trabajo del 20-100% PWM. Recomendamos hacer funcionar la bomba siemore al 100%.

3. ADJUNTO EN ESTE PAQUETE

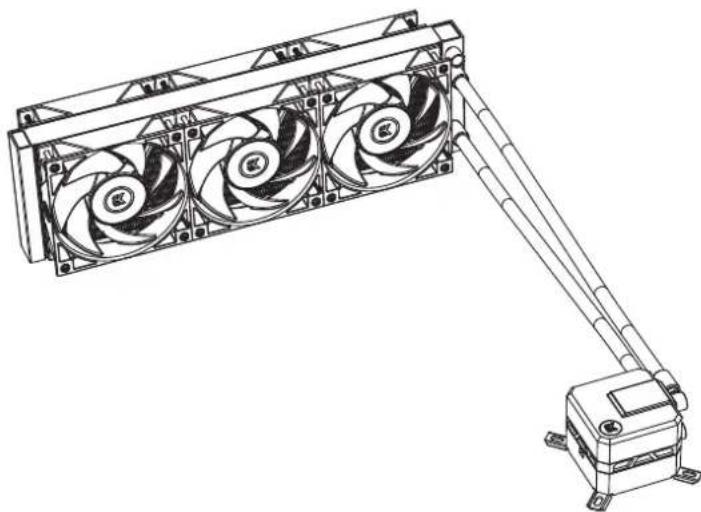

EK-AIO Elite Aurum 360 D-RGB (1x)

Manual de usuario (1x)

KIT DE MONTAJE

Destornillador Phillips UNC 6-32 x 30 mm(5 mm de longitud de rosca)(12x / 8x)		Destornillador PhillipsUNC 6-32 x 6 mm(12x / 8x)
Destornillador Phillips UNC 6-32 x 34 mm(12x / 8x)

Tuerca de mariposa (Intel /AMD)4x		Tomilo de sujeción de aletas para socketLGA 115x de INTEL / AMD/AM4x
Tomilo de sujeción de aletas para socket LGA 20XX de Intel4x		Muelle4x
Tomilo para la placa de montaje Phillips M4x6 mm (para la instalación de los soportes de montaje)4x
Placa posterior LGA 115x de Intel1x		Soporte de montajeIntel2x
Soporte de montaje AMD2x
HUB (con cables PWM y D-RGB)(1x)

4. INSTALACIÓN - SOCKET LGA-115X/1200 DE INTEL

PASO 1: SUPRESIÓN DE LA PLACA BASE

Si la carcasa de su ordenador no tiene recorte en el lado inferior del CPU de la placa base, primero deberá quitar la placa base de su ordenador.

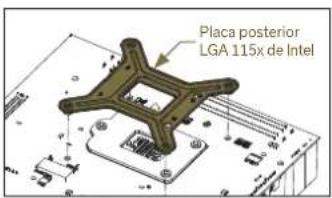

Placa posterior LGA 115x de Intel

PASO 2: FIJACIÓN DE LA PLACA POSTERIOR A LA PLACA BASE

Instale la placa posterior de Intel para socket LGA-115x en la parte trasera de su placa base. Alince los orifi cios en la placa base con los de la placa posterior.

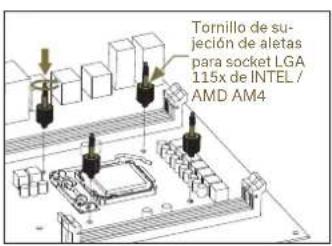

Tornillo de sujeción de aletas para socket LGA 115x de INTEL / AMD AM4

PASO 3: FIJACIÓN DE LOS TORNILLOS DE SUJECIÓN

Coloque 4x tornillos de sujeción de aletas LGA-115x a través de su placa base hasta la placa Posterior.

Los tornillos deoen instalarse sin el uso de herramientas (es decir, alicates).

Comience a apretar dos tomillos a la vez, preferiblemente en un patrón cruzado, pero no los apriete completamente hasta que los cuatro estén parcialmente atornillados.

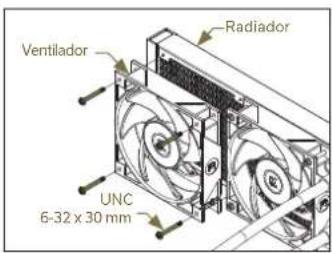

Radiador Ventilador UNC 6-32 x 30 mm

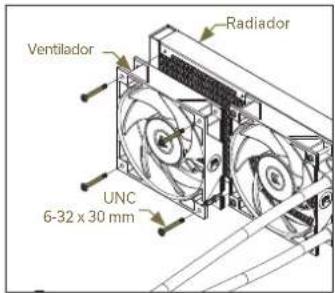

PASO 4: INSTALACIÓN DE LOS VENTILADORES EN EL RADIADOR

Fije los ventiladores (3) al radiador con los tornillos UNC 6-32 x 30 mm.

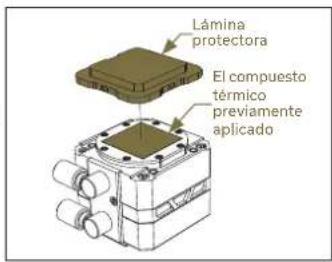

Lámina protectora El compuesto térmico previamente aplicado

PASO 5: EXTRACCIÓN DE LA LÁMINA PROTECTORA DE LA PLACA DE FRÍO

Retire la lámina protectora de la parte posterior de la bomba, que está allí para evitar daños a la placa fria y al compuesto térmico previamente aplicado en la placa fria.

¡A! retirar la lámina protectora y continuar con la instalación, tenga cuidado de no tocar ni dañar el compuesto térmico previamente aplicado!

M4x6 Soporte de montaje Intel

PASO 6: INSTALACIÓN DE LOS SOPORTES DE MONTAJE

Utilice 4 tornillos M4x6 para instalar 2 soportes Intel en la unidad de bomba.

¡Tenga cuidado de no tocar ni dañar el compuesto térmico previamente aplicado!

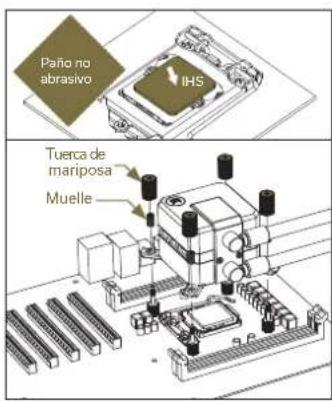

Paño no abrasivo IHS Tuerca de mariposa Muelle

PASO 7: INSTALACIÓN DE LA BOMBA

Limpie la superfi cie de contacto del CPU (mediante un paño no abrasivo o un bastoncillo tal y como se muestra en la imagen del ejemplo).

Alince la bomba sobre los tornillos de montaje y el CPU tal y como se muestra en la imagen.

Coloque los muelles de compresión y las tuercas de mariposa adjuntos sobre los tornillos de finación (4x). Comience apretando dos tuercas de mariposa a la vez, preferiblemente en cruz, y no las apriete completamente hasta que todas estén parcialmente atornilladas.

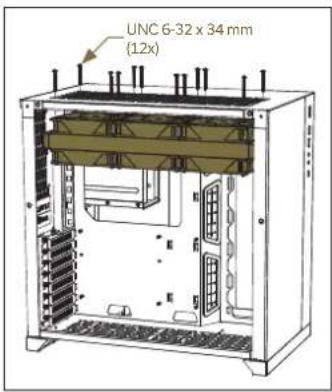

PASO 8: INSTALACIÓN DEL CONJUN- TO DE VENTILADORES Y RADIADOR EN UNA CARCASA DE ORDENADOR

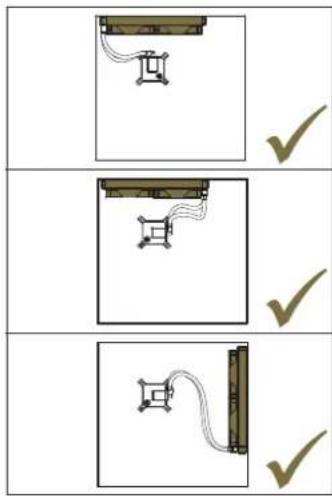

Radiador en la parte superior (recomendado)

Colocación vertical del radiador con tubería en la parte inferior (recomendado)

Colocación vertical del radiador con tubería en la parte superior (no óptima)

Radiador en la parte inferior (debe evitarse)

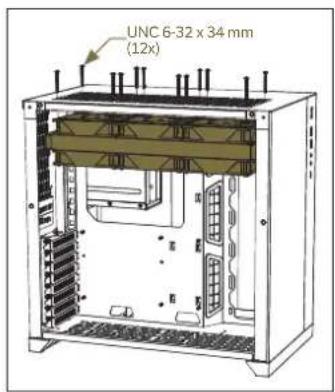

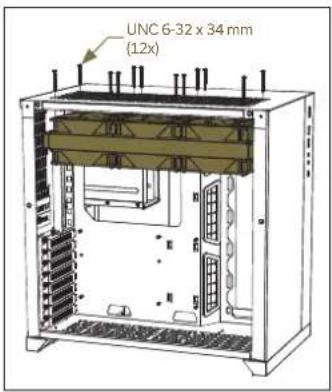

Állice los tornillos UNC 6-32 x 34 mm para unir la confi guración precsamolada de radiador y ventiladores con los tres ventiladores restantes (para tener seis ventiladores en total) al chasis del ordenador.

La orientación de los ventiladores es fundamental para lograr el mejor rendimiento del radiador.

Instale los ventiladores de modo que empujen el aire a través del radiador. Para estar seguro de la orientación de los ventiladores, puede mirar la posición del logotipo de EK en el lateral del ventilador; debe estar orientado de la misma manera tanto en el conjunto de ventiladores superior como en inferior. También se recomienda que los cables de todos los ventiladores estén orientados en la misma dirección para facilitar la gestión de los cables.

Opción 2

Si no hay suficiente espacio dentro del chasis de su ordenador para colocar los seis ventiladores en el radiador, puede colocar los tres restantes en otro lugar dentro de su ordenador.

En ese caso, use los tornillos UNC 6-32 x 6 mm para fijar el radiador preensamolado y los ventiladores al chasis del ordenador.

Conector de 4 pines Conector D-RGB Conector VDG

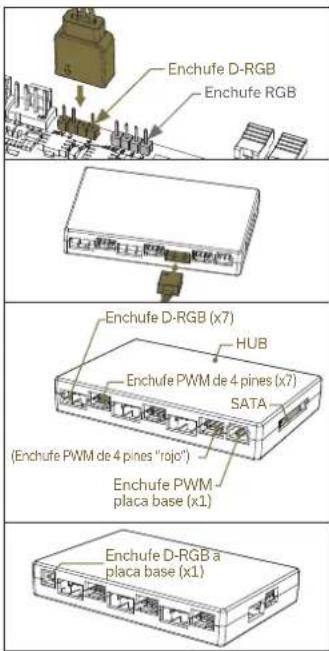

PASO 9: BOMBA - CONEXIÓN DE LOS CABLES

Enchufe el conector PWM de 4 pines de la bomba a la placa base.

No utilice el mismo HUB al que están conectados los ventiladores - la velocidad de rotación (RPM) del ventilador y la bomba deben regularse por separado.

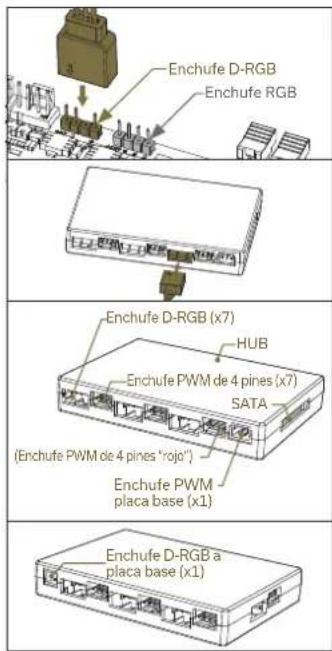

Enchufe D-RGB Enchufe RGB Enchufe D-RGB (x7) HUB Enchufe PWM de 4 pines (x7) SATA (Enchufe PWM de 4 pines "rojo") Enchufe PWM placa base (x1) Enchufe D-RGB a placa base (x1)

Paso B:

Enchufe el conector de 3 pines de la luz LED D-RGB de la bomba en el ENCHUFE D-RGB en la placa base o en uno de los ENCHUFES D-RGB (RGB direccionable) en el HUB.

Los LEDs funcionarán si la disposición de los pines del enchufe es la siguiente: +5 V, datos, vacío, tierra. Con algunas placas base, puede utilizar alternativamente un conector VDG en lugar de un D-RGB para conectar los LEDs.

a la su ED m o q n l a a Conector del ventilador

Paso A:

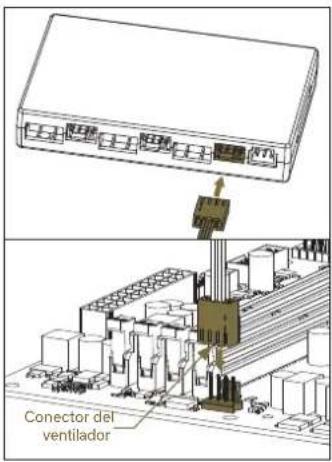

Enchufe todos los conectores del ventilador PWM de 4 pincs en los enchufes PWM en el HUB (x6). Asegúrese de que se utilice siempre el enchufe PWM rojo en el HUB.

Enchufe el conector PWM del HUB directamente en el enchufe del ventilador de la CPU en la placa base. Utilice siempre el enchufe del ventilador de la CPU si es posible.

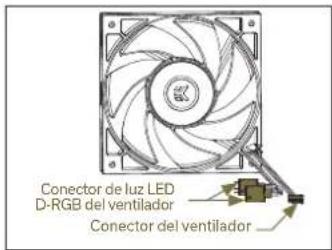

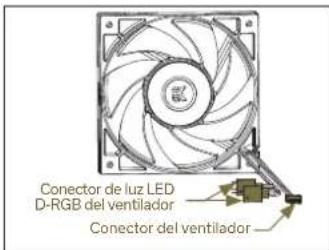

Conector de luz LED D-RGB del ventilador Conector del ventilador

PASO 10: VENTILADORES - CONEXIÓN DE LOS CABLES

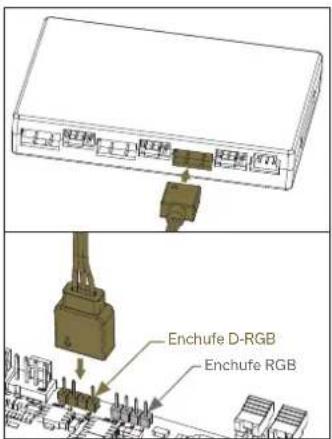

Enchufe D-RGB Enchufe RGB

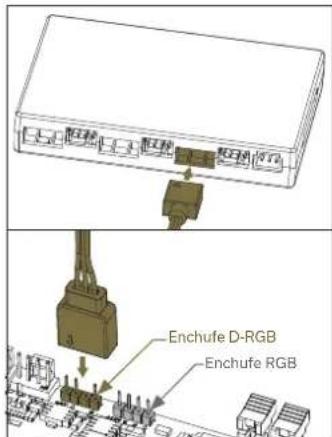

Paso B:

Enchufe los conectores D-RGB de los ventiladores en los ENCHUFES D-RGB en el HUB (x6).

Enchufe el conector D-RGB desde el HUB directamente en la placa base.

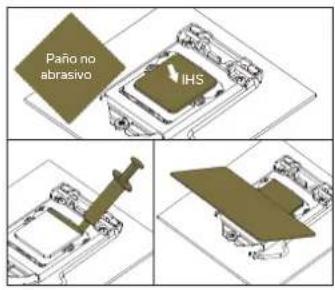

Paño no abrasivo IHS

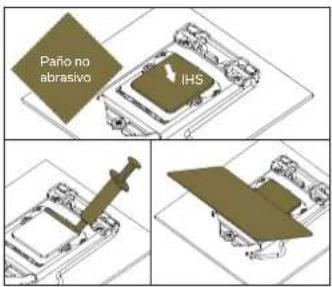

¡¡PASO OPCIONAL!! APLICACIÓN DEL COMPUESTO TÉRMICO

¡Este paso es relevante solo en la instalación de AIO o si ha dañado la pasta previamente aplicada en la parte posterior de la unidad de bomba! ¡En la primera instalación no necesita aplicar el compuesto térmico adicional a la superficie de contacto de la CPU!

Limpie la superfi cie de contacto del CPU (mediante un peno no abrasivo o un bastoncillo tal y como se muestra en la imagen del ejemplo). En un IHS limpio, aplique una línea de compuesto térmico y extiéndalo sobre todo el disipador térmico del CPU (IHS) con una tarjeta de crédito o algo similar.

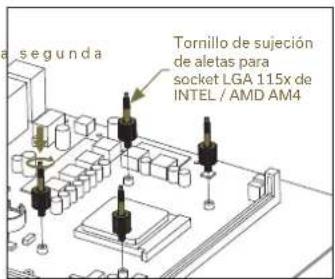

segunda Tornillo de sujeción de aletas para socket LGA 115x de INTEL / AMD AM4

PASO 2: FIJACIÓN DE LOS TORNILLOS DE SUJECIÓN (AMD)

Instale 4x tornillo de suje para socket AMD AM4 en su placa base. Los tornillos deben instalarse sin el uso de herramientas (es decir, alicatos).

5. INSTALACIÓN - SOCKET LGA-20XX DE INTEL

Tornillo de sujeción de aletas para socket LGA 20XX de Intel

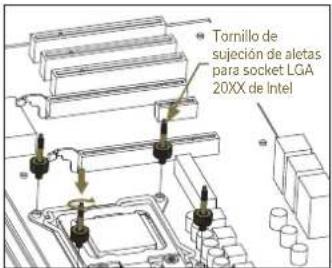

PASO 1: FIJACIÓN DE LOS TORNIL- LOS DE SUJECIÓN (LGA-20XX)

Las placas base de socket LGA-20xx (2066/2011 V3 / 2011) no requieren instalación de placa posterior. Instale 4x tornillos de sujeción de aletas LGA-20XX en los extremos roscados M4 on el mecanismo de cierre integrado (ILM) del socket LGA-20XX.

Los tornillos deben instalarse sin el uso de herramientas (es decir, alicates).

Continúe la instalación siguiendo las instrucciones del PASO 4 en la página 28

Ventilador Radiator UNC 6-32 x 30 mm

PASO 3: INSTALACIÓN DE LOS VENTILADORES EN EL RADIADOR (AMD)

6. INSTALACIÓN - SOCKET AMD AM4

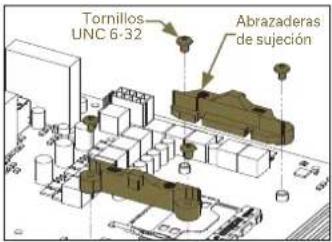

Tornillos UNC 6-32 Abrazaderas de sujeción

STEP 1: REMOVING THE ORIGINAL PLASTIC HOLD-DOWN CLAMPS (AMD)

Lámina protectora El compuesto térmico previamente aplicado!

PASO 4: EXTRACCIÓN DE LA LÁMINA PROTECTORA DE LA PLACA DE FRÍO (AMD)

Retire la lámina protectora de la parte posterior de la bomba, que está allí para evitar daños a la placa fría y al compuesto térmico previamente aplicado en la placa fría.

¡Al retirar la lámina protectora y continuar con la instalación, tenga cuidado de no tocar ni dañar el compuesto térmico previamente aplicado!

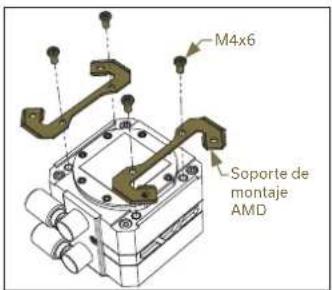

M4x6 Soporte de montaje AMD

PASO 5: INSTALACIÓN DE LOS SOPORTES DE MONTAJE (AMD)

Utilice 4 tornillos M4x5 para instalar 2 soportes AMD en la unidad de bomba.

¡Tenga cuidado de no tocar ni dañar el compuesto térmico previamente aplicado!

Paño no abrasivo IHS

PASO 6: INSTALACIÓN DE LA BOMBA (AMD)

Limpie la superfi cie de contacto del CPU (mediante un paño no abrasivo o un bastoncillo tal y como se muestra en la imagen del ejemplo).

Alince la bomba sobre los tornillos de montaje y el CPU tal y como se muestra en la imagen.

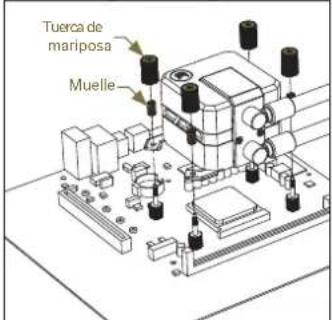

Tuerca de mariposa Muelle

Coloque los muelles de compresión y las tuercas de mariposa adjuntos sobre los tornillos de fi jación (4x). Comience apretando dos tuercas de mariposa a la vez, prefenblemente en cruz, y no las apriete completamente hasta que todas estén parcialmente atornilladas.

PASO 7: INSTALACIÓN DEL CONJUNTO DE VENTILADORES Y RADIADOR EN UNA CARCASA DE ORDENADOR (AMD)

Radiador en la parte superior (recomendado)

Colocación vertical del radiador con tubería en la parte inferior (recomendado)

Colocación vertical del radiador con tubería en la parte superior (no óptima)

Radiador en la parte inferior (debe evitarse)

Ublice los tomiles UNC 6-32 x 34 mm para unir la confi guration preensamblada de radiador y ventiladores con los tres ventiladores restantes (para tener seis ventiladores en total) al chasis del ordenador.

La orientación de los ventiladores es fundamental para lograr el mejor rendimiento del radiador.

Instale los ventiladores de modo que empujen el aire a través del radiador. Para estar seguro de la orientación de los ventiladores, puede mirar la posición del logotipo de EK en el lateral del ventilador; debe estar orientado de la misma manera tanto en el conjunto de ventiladores superior como en al inferior.

También se recomienda que los cables de todos los ventiladores estén orientados en la misma dirección para facilitar la gestión de los cables.

Opción 2

Si no hay sufi ciente espacio dentro del chasis de su ordenador para colocar los seis ventiladores en el radiador, puede colocar los tres restantes en otro lugar dentro de su ordenador.

En ese caso, use los tornillos UNC 6-32 x 6 mm para fijar el radiador preersamolado y los ventiladores al chasis del ordenador.

Conector de 4 pines Conector D-RGB Conector VDG

PASO 8: BOMBA - CONEXIÓN DE LOS CABLES (AMD)

Enchufe el conector PWM de 4 pines de la bomba a la piaca base.

No utilice el mismo HUB al que están conectados los ventiladores - la velocidad de rotación (RPM) del ventilador y la bomba deben regularse por separado.

Enchufe D-RGB Enchufe RGB Enchufe D-RGB (x7) HUB Enchufe PWM de 4 pines (x7) SATA (Enchufe PWM de 4 pines "rojo") Enchufe PWM placa base (x1) Enchufe D-RGB a placa base (x1)

Paso B:

Enchufe el conector de 3 pines de la luz LED D-RGB de la bomba en el ENCHUFE D-RGB en la placa base o en uno de los ENCHUFES D-RGB (RGB direccionable) en el HUB.

Los LEDs funcionarán si la disposición de los pines del enchufe es la siguiente: +5 V, datos, vacío, tierra. Con algunas placas base, puede utilizar alternativamente un conector VDG en lugar de un D-RGB para conectar los LEDs.

Conector de luz LED D-RGB del ventilador Conector del ventilador

Asegúrese de que la fl echa indicada

en el conector este enchufada a la línea de +5 V como se indica en su placa base. Si coloca un diodo LED en el ENCHUFE RGB de 12V, puede dañar los LEDs.

El conectores el mismo (versiones D-RGB y RGB, pero la versión D-RGB tiene 3 cables desde el conector a la piaca de circuito impreso; la versión RGB tiene 4 cables. Si conecta un LED D-RGB al enchufe RGB normal, puede darlar su piaca base o la tira de LEDs.

Conector de luz LED D-RGB del ventilador Conector del ventilador

PASO 10: VENTILADORES - CONEXIÓN DE LOS CABLES (AMD)

REEM REEM RTi Conector del ventilador

Paso A:

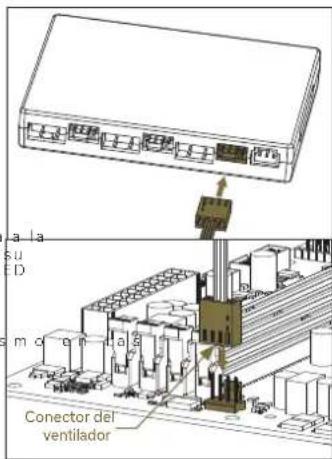

Enchufe todos los conectores del ventilador PWM de 4 pines en los enchufes PWM en el HUB (x6). Asegúrese de que se utilice siempre el enchufe PWM rojo en el HUB

Enchufe el conector PWM del HUB directamente en el enchufe del ventilador de la CPU en la placa base. Utilice siempre el enchufe del ventilador de la CPU si es posible.

Enchufe D-RGB Enchufe RGB

Paso B:

Enchufe los conectores D-RGB de los ventiladores en los ENCHUFES D-RGB en el HUB (x6).

Enchufe el conector D-RGB desde el HUB directamente en la placa base.

Paño no abrasivo IHS

¡¡PASO OPCIONAL!! APLICACIÓN DEL COMPUESTO TÉRMICO

¡Este paso es relevante solo en la segunda instalación de AIO o si ha dañado la pasta previamente aplicada en la parte posterior de la unidad de bomba! ¡En la instalación no necesita aplicar el compuesto térmico adicional a la superfi cie de contacto de la CPU!

Limpie la superfi cie de contacto del CPU (mediante un paño no abrasivo o un bastencillo tal y como se muestra en la imagen del ejemplo). En un IHS limpio, aplique una línea de compuesto térmico y extiéndalo sobre todo el cisipador térmico del CPU (IHS) con una tarjeta de crédito o algo similar.

7. SOPORTE Y SERVICIO

Para obtener asistencia, póngase en contacto con: http://support.ekwb.com/

EKWB d.o.o

Pod lipami 18

1218 Komenda

Slovenia - EU

8. REDES SOCIALES

EKWaterBlocks

@EKWaterBlocks

ekwaterblocks

EKWBofficial

ekwaterblocks

EK-AIO Elite Aurum 360 D-RGB

Manual de Utilizador (1x)

KIT DE MONTAGEM

Película protetora da cold-plate Composto térmico pré-aplicado

Radiador na parte superior (recomendado)

Radiador na parte inferior (deve ser evitado)

Película protetora da cold-plate Composto térmico pré-aplicado

PASSO 4: REMOVER A PELÍCULA PROTETORA DA COLD-PLATE (AI)

Radiador na parte superior (recomendado)

Radiador na parte inferior (deve ser evitado)
