MANUAL DE UTILIZADOR EKAIO 120 DRGB EK Water Blocks

Leia cuidadosamente este manual antes de iniciar o processo de instalação, para assegurar uma instalação fácil e segura!

Compatível com:

Processadores Intel Socket 115X / 20xx / 1200

Processador AMD Socket AM4

MANUAL DE INSTALAÇÃO

CONTEÚDO

1. MEDIDAS DE SEGURANÇA 54
2. ESPECIFICAÇÕES 54
3. INCLUÍDO NESTE PACOTE 55
   KIT DE MONTAGEM 55
4. INSTALAÇÃO - INTEL LGA-115X/1200 SOCKET 56
   PASSO 1: REMOVER A PLACA PRINCIPAL 56
   PASSO 2: PRENDER A PLACA DE APOIO À PLACA PRINCIPAL 56
   PASSO 3: PRENDER OS PARAFUSOS DE FIXAÇÃO 56
   PASSO 4: INSTALAR AS VENTOINHAS NO RADIADOR 56
   PASSO 5: REMOVER A PELÍCULA PROTEITORA DA COLD-PLATE 56
   PASSO 6: INSTALACÃO DE SUPORTES DE MONTAGEM 56
   PASSO 7: INSTALACÃO DA UNIDADE DA BOMBA 56
   PASSO 8: INSTALAR A MONTAGEM DAS VENTOINHAS E DO RADIADOR NA CAIXA DO PC 57
   PASSO 9: BOMBA - CABOS DE LIGAÇÃO 5
   PASSO 10: VENTOINHAS - CABOS DE LICACÃO 58
   PASSO OPCIONAL!! APLICAR O COMPOSTO TÉRMICO 58
5. INSTALAÇÃO - SOCKET INTEL LGA-20XX 58
   PASSO 1: PRENDER OS PARAFUSOS DE FIXAÇÃO (LGA-20XX) 58
6. INSTALAÇÃO - SOCKET AMD AM4 59
   PASSO 1: REMOVER AS BRACADEIRAS DE FIXAÇÃO EM PLÁSTICO (AMD) 59
   PASSO 2: PRENDER OS PARAFUSOS DE FIXAÇÃO (AMD) 59
   PASSO 3: INSTALAR AS VENTOINHAS NO RADIADOR (AMD) 59
   PASSO 4: REMOVER A PELÍCULA PROTETORA DA COLD-PLATE (AMD) 59
   PASSO 5: INSTALAÇÃO DE SUPORTES DE MONTAGEM [AMD] 59
   PASSO 6: INSTALAÇÃO DA UNIDADE DA BOMBA (AMD) 59
   PASSO 7: INSTALAR A MONTAGEM DAS VENTOIN HAS E DO RADIADOR NA CAIXA DO PC [AMD] 60
   PASSO 8: BOMBA - CABOS DE LIGAÇÃO (AMD) 60
   PASSO 9. VENTOINHAS - CABOS DE LIGAÇÃO (AMD) 61
   PASSO OPCIONAL!! APLICAR O COMPOSTO TÉRMICO 61
7. APOIO TÉCNICO 61
8. REDES SOCIAIS 61

Este produto deve ser instalado apenas por utilizadores experientes. Entre em contacto com um técnico qualificado. A instalação incorreta poco resultar em danos no seu equipamento. A EK Waterlocks não assume nonhuma responsoilidade, expressa ouimplicita, pelo uso destes produtos ou pela respectiva instalação. As instruções seguintes estão sujeitas a alterações sem aviso prévio. Visite a nossa página da Internet www.elkwb.com para se mantem informado sobre atualizações.

NOTA EM PROTECCÃO AMBIENTAL:

Após a implementação da directiva comunitária 2012/19/EU no sistema legal nacional, o seguinte aplica-se:

• Todos os aparelhos eléctricos e electrónicos não podem ser despejados juntamente com o lixo doméstico.
• Consumidores estão obrigados por lei a colocar os aparelhos eléctricos e electrónicos sem uso em locais públicos específicos para este efeito ou no ponto de venda. Os detalhes para este processo são definidos por lei pelos respectivos países. Este símbolo no produto, o manual de instruções ou a embalagem indicam que o produto está sujeito a estes regulamentos. Reciclando, reutilizando os materiais dos seus velhos aparelhos, esta a fazer uma enorme contribuição para a protecção do ambiente.

1. MEDIDAS DE SEGURANCA

1. Mantenna e armazene o produto em local inaccessível a crianças.
2. Consulto a lista de componentes e o estado do produto antes de iniciar a instalação. Caso detete algum problema, entre em contacto com a loja fornecedora do produto para oter uma substituição ou reembolso.
3. A EKWB d.o.o. não se responsabiliza por quaisquer danos originadas por causas externas, incluindo, entre outros: uso inadequado, problemas com energia elétrica, acidente, negligência, alteração, reparação, instalação e teste inadequados.
4. Caso o produto não seja instalado corretamente, o processador e a placa principal podem sofrer danos.
5. A ventoinha e/ou o sistema podem sofrer danos caso sejam submetdos a força excessiva.
6. Este produto é um sistema de arrefecimento a líquido para processadores, composto por partes EKWB origina s individuais. Ao combinar esta unidade de arrefecimento a líquido com partes que não sejam produtos EK waterblock, podem levar à perda da garantia.
7. O desenho e especificações do produto podem ser revistos de forma a melhorar a qualidade e o desempenho.

8. Não deve usar a bomba abaixo de 20% das RPM. A bomba deve permanecer sempre dentro de um ciclo de trabalho de 20 a 100% PWM (modulação por largura de pulso). Recomendamos usar a bomba sempre a 100%.

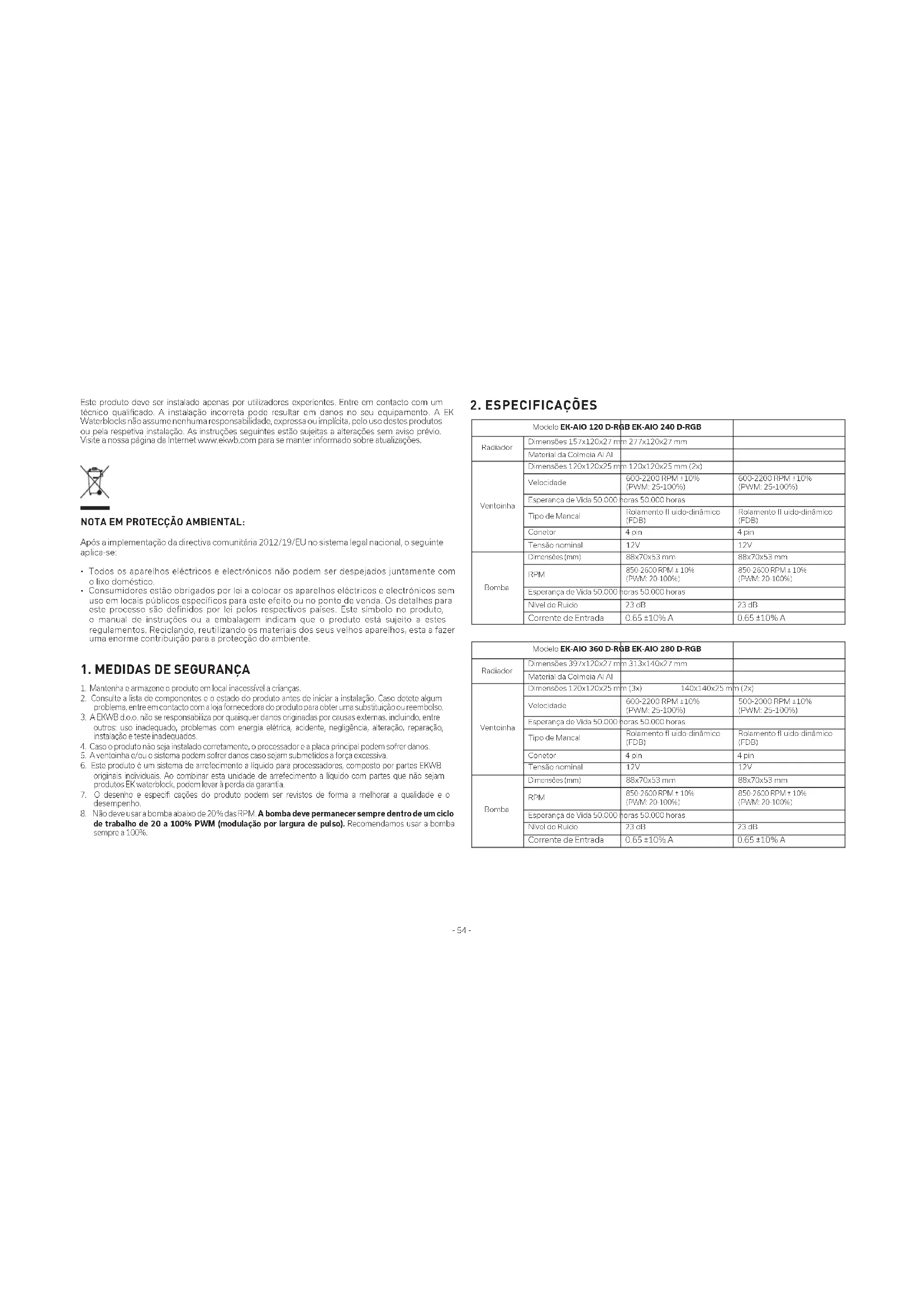

9. ESPECIFICAÇÕES

Modelo EK-AIO 120 D-RGB EK-AIO 240 D-RGB
Radiador	Dimensões 157x120x27 mm 277x120x27 mm
	Matorial da Colmola Al Al
Ventoimha	Dimensões 120x120x25 mm 120x120x25 mm (2x)
	Velocidade	600-2200 RPM ±10%(PWM: 25-100%)	600-2200 RPM ±10%(PWM: 25-100%)
	Esperança de Vida 50.000 horas 50.000 horas
	Tipo de Mancal	Rolamento II uido dinâmico(FDB)	Rolamento II uido dinâmico(FDB)
	Conetor	4 pin	4 pin
	Tensão nominal	12V	12V
Bomba	Dimensões (mm)	88x70x53 mm	88x70x53 mm
	RPM	850-2600 RPM ±10%(PWM: 20-100%)	850-2600 RPM ±10%(PWM: 20-100%)
	Esporança do Vida 50.000 horas 50.000 horas
	Nivel do Ruido	23 dB	23 dB
	Corrente de Entrada	0.65 ±10% A	0.65 ±10% A

Modelo EK-AIO 360 D-RGB EK-AIO 280 D-RGB
Radiador	Dimensões 397x120x27 mm 313x140x27 mm
	Material da Coimela Al Al
Ventoinha	Dimensões 120x120x25 mm (3x)	140x140x25 m (2x)
	Velocidade	600-2200 RPM ±10% (PWM: 25-100%)	500-2000 RPM ±10% (PWM: 25-100%)
	Esperança de Vida 50.000 horas 50.000 horas
	Tipo de Mancal	Rolamento fi uido-dinâmico (FDB)	Rolamento fi uido-dinâmico (FDB)
	Conelor	4 pin	4 pin
	Tensão nominal	12V	12V
Bomba	Dimensões (mm)	88x70x53 mm	88x70x53 mm
	RPM	850 2600 RPM + 10% (PWM: 20-100%)	850 2600 RPM + 10% (PWM: 20-100%)
	Esperança de Vida 50.000 horas 50.000 horas
	Nivel do Ruido	23 dB	23 dB
	Corrente de Entrada	0,65 ±10% A	0,65 ±10% A

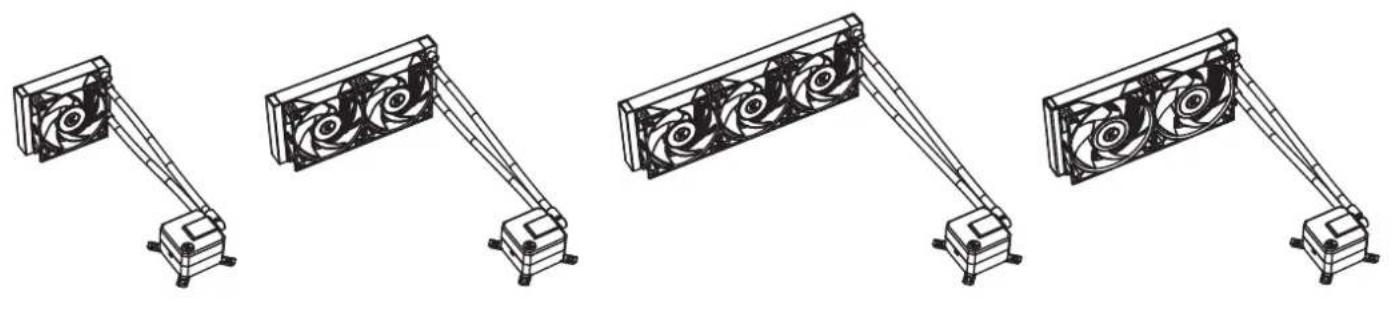

Unidade EK-AIO 120 D-RGB /

Unidade EK-AIO 240 D-RGB /

Unidade EK-AIO 360 D-RGB /

Unidade EK-AIO 280 D-RGB (1x)

(1x / 2x / 3x - número de ventoínhas depende da versão do A(O) /

Ventoinha ER-Vardar S 140ER D-RGB

(2x)

Um tubo de Pasta Térmica (3830046998445 - EK-TIM Ectotherm (1g))

(1×)

Cabo Divisor (splitter) para Ventoinha

EK-AIO 240/280 EK-AIO 360

Kit de Montagem (1x)

Porca de aperto manual (Intel/AMD)4x	[7387]	Parafuso de fixação para INTEL LGA 115x / AMD AM4 socket4x	[0760]
Parafuso de fixação para Intel LGA 20XX socket4x	[7282]	Mola4x	[0759]
Parafuso de Fixação Cabeça Philips M4 x 4 mm (para a instalação de suportes de montagem)4x	[2047]
Placa de apoio para Intel LGA 115x1x		Suporte de montagem Intel2x
Suporte de montagem AMD2x

1. INSTALAÇÃO - INTEL LGA-115X/1200 SOCKET

	PASSO 1: REMOVER A PLACA PRINCIPALCaso o seu PC não possua um recorte na parte inferior da placa principal, terá de inicialmente remover a placa principal do seu computador	Pélicula protetora da cold-plateComposto térmico pré-aplicado	PROTEITORA DA COLED-PLATERemover a película protetora da parte de trás da unidade da bomba, que se destina a evitar danifi car a cold-plate e o composto térmico pré-aplicado na cold-plate.Ao remover a película protetora e ao avançar com a instalação, tenha cuidado para não tocar ou danifi car o composto térmico pré-aplicado!
	PASSO 2: PRENDER A PLACA DE APOIO À PLACA PRINCIPALInstalar a placa de apoio Intel para o socket LGA-115x à parte de trás da placa principal. Ainhar os buracos da placa principal com os buracos na placa de apoio.	M4x4Suporte de montagem Intel	PASSO 6: INSTALAÇÃO DE SUPORTES DE MONTAGEMUse 4 parafusos M4x4 para instalar 2 suportes Intel na unidade da bomba.Tenna cuidado para não tocar ou danifi car o composto térmico pré-aplicado!

UNC 6-32 x 30 mm

EK-AIO 120 D-RGB UNC 6-32 x 6 mm (4x) EK-AIO 240 D-RGB / UNC 6-32 x 6 mm (8x) EK-AIO 360 D-RGB UNC 6-32 x 6 mm (12x)

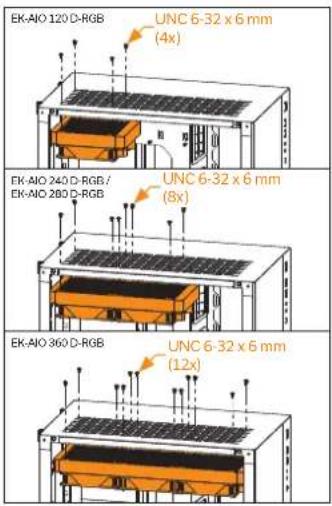

PASSO 8: INSTALAR A MONTAGEM DAS VENTOINHAS E DO RADIADOR NA CAIXA DO PC

Prenda a montagem do radiador e da(s) ventoinha(s) à caixa do PC com os parafusos UNC 6-32 x 6 mm.

Colocação vertical do radiador com tubulação na parte inferior (recomendado)

Colocação vertical do radiador com tubulação na parte superior (não ideal)

Ligue o conetor de 3 pinos da luz LED D-RGB da bombe ao conetor D-RGB da placa principal. O LED irá funcionar caso o formato do pin do conetor seja o seguinte: +5V, Digital, Vazio, Terra. Em agumas placas principais, pode-se usar alternativamente um conetor VDG em vez do conetor D-RGB, para ligar o LED.

Asscure-se que a seta indicada no conetor está ligada na linha de +5V, conforme indicado na sua placa principal. Se colocar o diodo (LED) no CONETOR 12V RGB, pode danifi car os LEDs.

O conetor é o mesmo nas versões D-RGB e RGB, mas a versão D-RGB tem 3 cabos do conetor ao PCB; a versão RGB tem 4 cabos. Se ligar o led D-RGB ao conetor RGB normal, pode danifi car a sua placa principal ou a faixa do LED.

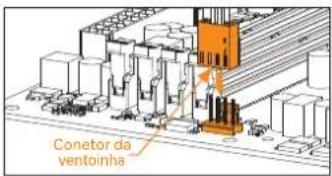

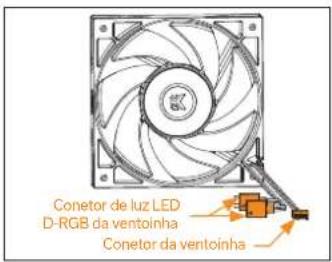

Conetor de luz LED D-RGB da ventoinha Conetor da ventoinha

PASSO 10: VENTOINHAS - CABOS DE LIGAÇÃO

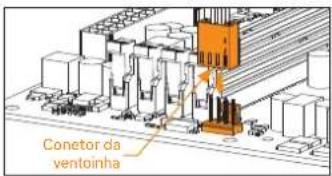

Conetor da ventoinha

PASSO A:

OPÇÃO 1:

Ligue o conetor PWM de 4 pinos do cabo da ventoinha diretamente ao conetor para a ventoinha do processador na placa principal. Usar sempre o conetor para a ventoinha do processador, sempre que possível.

Cabo divisor (Y-splitter) Conetor da ventoinha

OPCÃO 2:

Nas versões EK-AIO 240 / 280 D-RGB e EK-AIO 360 D-RGB (com 2 ou 3 ventoinhas), pode conetar os conctores de cada uma das ventoinhas com os conctores do cabo divisor (splitter) e depois conetar o cabo divisor (splitter) ao conetar da ventoinha na placa principal. Usar sempre o conetor para a ventoinha do processador, sempre que possível.

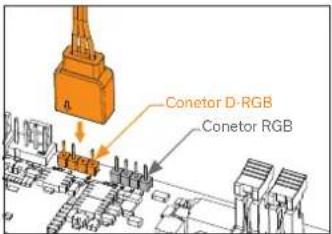

Conetor D-RGB Conetor RGB

PASSO B:

OPCAO 1:

Ligue o conetor de 3 pinos da luz LED D-RGB da ventoinhal(s) ao conetor D-RGB da placa principal.

Nas versões EK-AIO 240 / 280 D-RGB e EK-AIO 360 D-RGB, pode conetar primeiro 2 ou 3 ventoinhas juntas numa cadeia margarida e, depois, coneta las em conjunto a um conetor D-RGB na placa principal.

Pano não abrasivo IHS

PASSO OPCIONAL!! APLICAR O COMPOSTO TÉRMICO

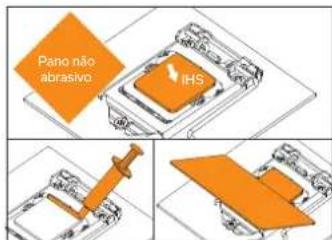

Este passo é relevante apenas na segunda instalação AIO ou caso tenha danificado a pasta pré-aplicada na parte de trás da unidade da bomba! Na primeira instalação, não necessita aplicar o composto térmico adicional na superfície de contacto do processador!

Limpar os contactos processador (usando um pano não abrasivo ou uma Q-Tip, conforme mostrado na imagem). Aplicar uma linha de composto térmico num IHS (dissipador de calor integrado) limpo e espelhar sobre toda a superfície do IHS do processador com um cartão de crédito ou a go semelhante.

5. INSTALAÇÃO - SOCKET INTEL LGA-20XX

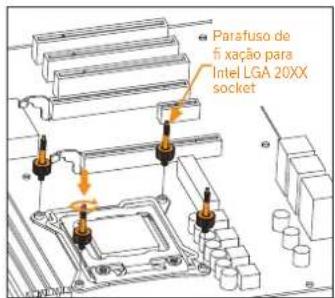

Parafuso de fi xação para Intel LGA 20XX socket

PASSO 1: PRENDER OS PARAFUSOS DE FIXAÇÃO (LGA-20XX)

As placas principais do socket LGA-20xx (2066 / 2011 V3 / 2011) não necessitam da instalação de uma placa de apoio. Instale 4 parafusos de fixação LGA-20XX nas pontas roscadas M1 do mecanismo de bloqueio integrado (ILM) do socket LGA-20XX

Os parafusos devem ser colocados sem o uso de ferramentas (por exemplo, alicates).

Continuar a instalação seguindo as instruções a partir do PASSO 4 na página 56

6. INSTALAÇÃO - SOCKET AMD AM4

Parafusos UNC 6-32 Braçadeiras de fi xação

PASSO 1: REMOVER AS BRAÇADEIRAS DE FIXAÇÃO EM PLÁSTICO (AMD)

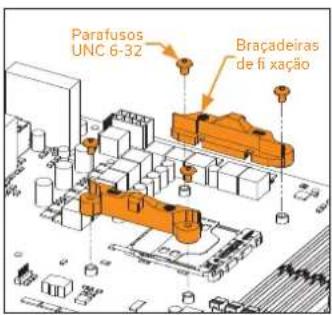

Usando uma chave de fendas Philips, remova os 4 parafusos UNC 6-32 segurando as braçadeiras de fi xação em plástico à volta do socket, conforme mostrado na imagem. Manter a place de apacio original AMD ^e e remova as braçadei ras de fi xação para armazenar. Consulte a imagem para identifi cação das peças.

Ao remover a película protetora e ao avançar com a instalação, tenha cuidado para não tocar ou danifi car o composto térmico pré-aplicado!

Parafuso de fi xação para INTEL LGA 115x / AMD AM4 socket

PASSO 2: PRENDER OS PARAFUSOS DE FIXAÇÃO (AMD)

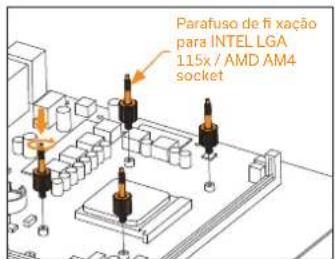

Instale 4 parafusos de fixação para o socket AMD AM4 na placa principal. Os parafusos devem ser instalados sem o uso de ferramentas (ou seja, alicates).

M4x4 Suporte de montagem AMD

PASSO 5: INSTALAÇÃO DE SUPPORTES DE MONTAGEM (AMD)

Use 4 parafusos M4x4 para instalar 2 suportes AMD na unidade da bomba.

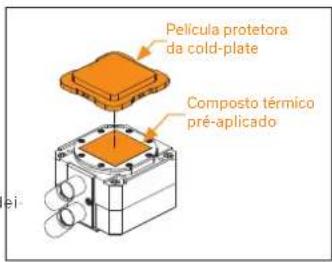

Tenna cuidado para não tocar ou danifi car o composto térmico pré-aplicado!

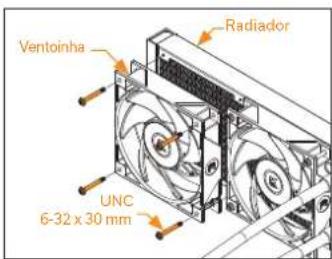

Ventoinha Radiador UNC 6-32 x 30 mm

PASSO 3: INSTALAR AS VENTOINHAS NO RADIADOR (AMD)

Prender as ventcoinhas (1, 2 ou 3 conscante a versão do AIO) ao radiador usando os parafusos UNC 6-32 x 30 mm.

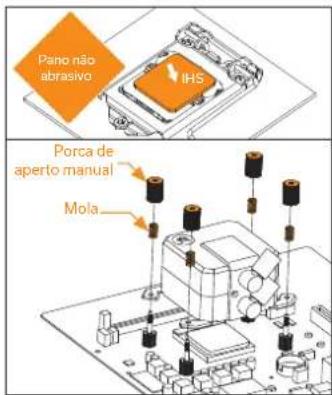

Pano não abrasivo IHS Porca de aperto manual Mola

Limpar os contactos processador (usando um pano não abrasivo ou uma Q-Tip, conforme mostrado na imagem).

Alinhar a unidade da bomba por cima dos parafusos de fi xação e do CPU, conforme exemplificado na imagem.

Colocar as molas de compressão e as porcas de aperto manual anexadas em cima dos parafusos de fixação (4x). Iniciar por apertar duas porcas decada vez, pre transversais, e não as aperte totalmente até que estejam todas parcialmente apertadas.

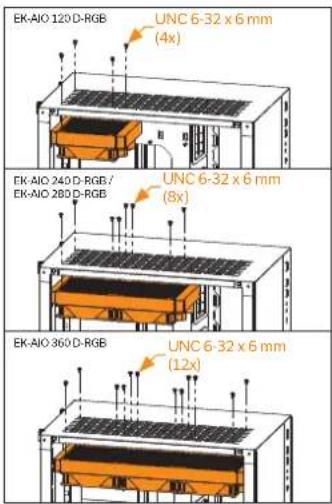

EK-AIO 120 D-RGB UNC 6-32 x 6 mm (4x) EK-AIO 240 D-RGB / EK-AIO 280 D-RGB UNC 6-32 x 6 mm (8x) EK-AIO 360 D-RGB UNC 6-32 x 6 mm (12x)

PASSO 7: INSTALAR A MONTAGEM DAS VENTOINHAS E DO RADIADOR NA CAIXA DO PC (AMD)

Prenda a montagem do radiador e da(s) ventoinha(s) à caixa do PC com os parafusos UNC 6-32 x 6 mm.

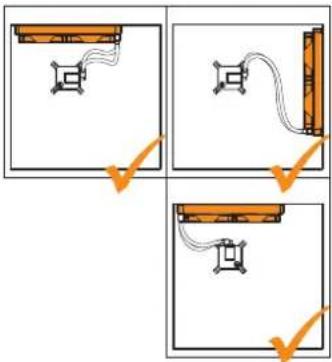

Colocação vertical do radiador com tubulação na parte inferior (recomendado)

Colocação vertical do radiador com tubulação na parte superior (não ideal)

PASSO 8: BOMBA - CABOS DE LI- GAÇÃO (AMD)

Ligue o conetor de 3 pinos da luz LED D-RGB da bombe ao conetor D-RGB da placa principal. O LED irá funcionar caso o formato do pin do conetor seja o seguinte: +5V, Digital, Vazio, Terra. Em agumas placas principais, pode-se usar alternativamente um conetor VDG em vez do conetor D-RGB, para ligar o LED.

Asscure-se que a seta indicada no conetor está ligada na linha de +5V, conforme indicado na sua placa principal. Se colocar o diodo (LED) no CONETOR 12V RGB, pode danifi car os LEDs.

O conetor é o mesmo nas versões D-RGB e RGB, mas a versão D-RGB tem 3 cabos do conetor ao PCB; a versão RGB tem 4 cabos. Se ligar o led D-RGB ao conetor RGB normal, pode danifi car a sua placa principal ou a faixa do LED.

Conetor de luz LED D-RGB da ventoinha Conetor da ventoinha

PASSO 9: VENTOINHAS - CABOS DE LIGAÇÃO (AMD)

Conetor da ventoinha

PASSO A:

OPÇÃO 1:

Ligue o conetor PWM de 4 pinos do cabo da ventoinha diretamente ao conetor para a ventoinha do processador na placa principal. Usar sempre o conetor para a ventoinha do processador, sempre que possível.

Cabo divisor (Y-splitter) Conetor da ventoinha

OPCÃO 2:

Nas versões EK-AIO 240 / 280 D-RGB e EK-AIO 360 D-RGB (com 2 ou 3 ventoinhas), pode conetar os conetores de cada uma das ventoinhas com os conctores do cabo divisor (splitter) e depois conetar o cabo divisor (splitter) ao conetar da ventoinha na placa principal. Usar sempre o conetor para a ventoinha do processador, sempre que possível.

Conetor D-RGB Conetor RGB

PASSO B:

OPCÃO 1:

Ligue o conetor de 3 pinos da luz LED D-RGB da ventcoinha(s) ao conetor D-RGB da placa principal.

Nas versões EK-AIO 240 / 280 D-RGB e EK-AIO 360 D-RGB, pode conetar primeiro 2 ou 3 ventoinhas juntas numa cadeia margarida e, depois, coneta las em conjunto a um conetor D-RGB na placa principal.

Pano não abrasivo IHS

PASSO OPCIONAL!! APLICAR O COMPOSTO TÉRMICO

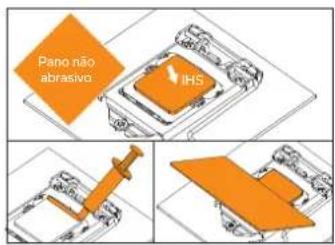

Este passo é relevante apenas na segunda instalação AIO ou caso tenha danifi cado a pasta pré-aplicada na parte de trás da unidade da bomba! Na primeira instalação, não necessita aplicar o composto térmico adicional na superfície de contacto do processador!

Limpar os contactos processador (usando um pano não abrasivo ou uma Q-Tip, conforme mostrado na imagem). Aplicar uma linha de composto térmico num IHS (disspador de calor integrado) limpo e cspelhar sobre toda a superfície do IHS do processador com um cartão de crédito ou algo semelhante.

7. APOIO TÉCNICO

Caso necessite assistência, entre em contacto com: http://support.ekwb.com/

EKWBd.o.o

Pod lipami 18

1218 Komenda

Slovenia - EU

8. REDES SOCIAIS

EK-AIO

120 D-RGB / 240 D-RGB / 360 D-RGB / 280 D-RGB
