Caractéristique	Détails
Type de produit	Système de refroidissement liquide
Dimensions du radiateur	120 mm
Éclairage	DRGB (Digital RGB)
Compatibilité socket	Intel et AMD
Débit de la pompe	Variable selon la configuration
Niveau sonore	Silencieux en fonctionnement normal
Installation	Facile avec un guide d'installation inclus
Maintenance	Vérifier régulièrement le niveau de liquide et nettoyer le radiateur
Sécurité	Éviter les fuites, utiliser des liquides de refroidissement recommandés
Garantie	2 ans
Poids	Environ 1,5 kg
Accessoires inclus	Vis, câbles d'alimentation, guide d'installation

FOIRE AUX QUESTIONS - EKAIO 120 DRGB EK Water Blocks

Comment installer le EK Water Blocks EKAIO 120 DRGB ?

Assurez-vous que votre boîtier est compatible avec un radiateur de 120 mm. Fixez le radiateur à l'emplacement prévu à l'aide des vis fournies. Connectez le ventilateur au radiateur et branchez le câble d'alimentation au connecteur de la carte mère.

Quels sont les composants nécessaires pour faire fonctionner le EK Water Blocks EKAIO 120 DRGB ?

Vous aurez besoin d'un processeur compatible, d'une carte mère avec un connecteur d'alimentation pour le ventilateur, et d'un boîtier avec un espace pour un radiateur de 120 mm.

Comment régler l'éclairage DRGB ?

L'éclairage DRGB peut être contrôlé via le logiciel de votre carte mère, si elle prend en charge le RGB, ou via un contrôleur séparé si vous en avez un.

Que faire si le système de refroidissement ne fonctionne pas correctement ?

Vérifiez d'abord que toutes les connexions sont correctement branchées. Assurez-vous que la pompe fonctionne en écoutant un léger bourdonnement. Si le problème persiste, envisagez de vérifier le niveau de liquide ou de contacter le support technique.

Quelle est la durée de vie de la pompe du EK Water Blocks EKAIO 120 DRGB ?

La pompe est conçue pour durer plusieurs années avec un usage normal. Des facteurs comme la température et l'entretien peuvent affecter sa longévité.

Puis-je utiliser le EK Water Blocks EKAIO 120 DRGB avec d'autres systèmes de refroidissement ?

Il est recommandé d'utiliser le EK Water Blocks EKAIO 120 DRGB comme système de refroidissement autonome. L'intégration avec d'autres systèmes de refroidissement peut ne pas être optimale.

Comment entretenir le EK Water Blocks EKAIO 120 DRGB ?

Vérifiez régulièrement le niveau de liquide et nettoyez les filtres si nécessaire. Il est conseillé de purger et de remplir le système tous les 6 à 12 mois.

Quel type de liquide de refroidissement dois-je utiliser ?

Utilisez uniquement des liquides de refroidissement recommandés par EK Water Blocks pour éviter d'endommager le système.

Le EK Water Blocks EKAIO 120 DRGB est-il bruyant ?

Le EK Water Blocks EKAIO 120 DRGB est conçu pour fonctionner silencieusement. Cependant, le niveau de bruit peut varier en fonction de la vitesse de la pompe et du ventilateur.

Où puis-je trouver des pièces de rechange pour le EK Water Blocks EKAIO 120 DRGB ?

Les pièces de rechange peuvent être trouvées sur le site officiel d'EK Water Blocks ou auprès de revendeurs agréés.

MODE D'EMPLOI EKAIO 120 DRGB EK Water Blocks

Pour assurer une installation facile et en toute sécurité, veuillez lire attentivement ces instructions avant d'aborder le montage!

Compatible avec:

Le support du processeur Intel 115X / UCT 20xx / 1200

Le support du processeur AMD UCT AM4

INSTRUCTIONS DE MONTAGE

TABLE DES MATIÈRES

1. CONSIGNES DE SÉCURITÉ 34
2. SPÉCIFICATIONS 34
3. L'EMBALLAGE CONTIENT 35
   KIT DE MONTAGE 35
4. INSTALLATION DU SUPPORT DU PROCESSEUR INTEL LGA-115X/1200 36
   ÉTAPE 1: RETRAIT DE LA CARTE MÈRE 36
   ÉTAPE 2: FIXATION DE LA PLAQUE ARRIÈRE À LA CARTE MÈRE 36
   ÉTAPE 3: FIXATION DES VIS DE MONTAGE 36
   ÉTAPE 4: FIXATION DES VENTILATEURS SUR LE RADIATEUR 36
   ÉTAPE 5: RETRAIT DE LA FEUILLE DE PROTECTION DE LA PLAQUE FROIDE 36
   ÉTAPE 6: FIXATION DES SUPPORTS DE MONTAGE 36
   ÉTAPE 7: FIXATION DE LA POMPE 36
   ÉTAPE 8: FIXATION DE L'ENSEMBLE COMPOSÉ PAR LES VENTILATEURS ET LE RADIATEUR SUR UN BOÎTIER D'ORDINATEUR 37
   ÉTAPE 9: POMPE - BRANCHEMENT DES CÂBLES 37
   ÉTAPE 10: VENTILATEURS - CÂBLES DE CONNEXION 38
   ÉTAPE FACULTATIVE !! APPLICATION DU COMPOSANT THERMIQUE 38
5. FIXATION DU SUPPORT DU PROCESSEUR INTEL LGA-20XX 38
   ÉTAPE 1: FIXATION DES VIS DE MONTAGE (LGA-20XX) 38
6. FIXATION DU SUPPORT DU PROCESSEUR AMD AM4
   ÉTAPE 1: RETRAIT DES SUPPORTS D'ORIGINE EN PLASTIQUE [AMD] 39
   ÉTAPE 2: FIXATION DES VIS DE MONTAGE (AMD) 39
   ÉTAPE 3: FIXATION DES VENTILATEURS SUR LE RADIATEUR (AMD) 39
   ÉTAPE 4: RETRAIT DE LA FEUILLE DE PROTECTION DE LA PLAQUE FROIDE 39
   ÉTAPE 5: FIXATION DES SUPPORTS DE MONTAGE (AMD) 39
   ÉTAPE 6: FIXATION DE LA POMPE (AMD) 39
   ÉTAPE 7: FIXATION DE L'ENSEMBLE DE VENTILATEURS ET DU RADIATEUR SUR LE BOÎTIER DE L'ORDINATEUR (AMD) 40
   ÉTAPE 8: POMPE - BRANCHEMENT DES CÂBLES (AMD) 40
   ÉTAPE 9: VENTILATEURS - CÂBLES DE CONNEXION (AMDI) 41
   ÉTAPE FACULTATIVE II APPLICATION DU COMPOSANT THERMIQUE 41
7. SUPPORT ET SERVICE 41
8. RÉSEAUX SOCIAUX 41

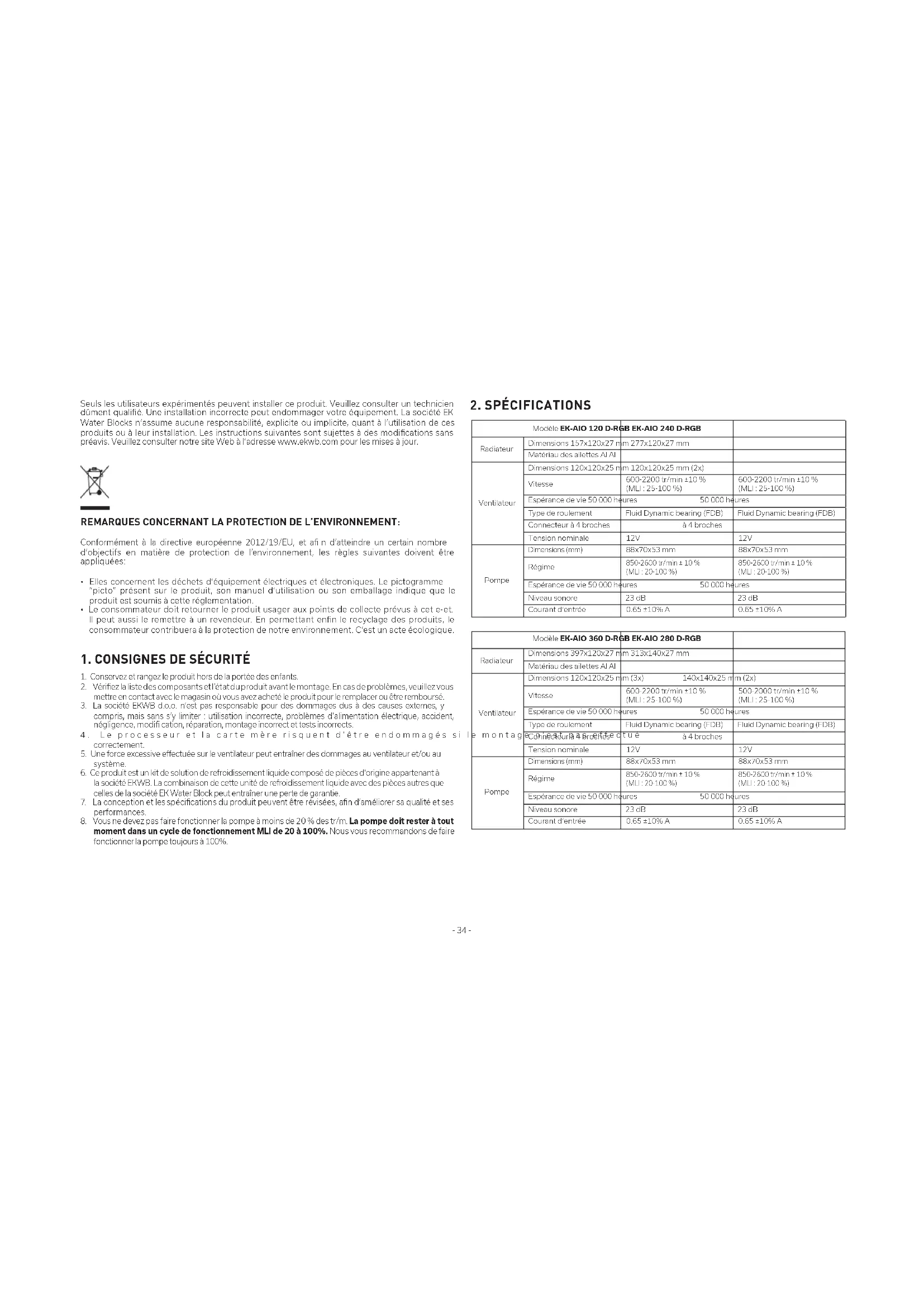

Seuls les utilisateurs expérimentés peuvent installer ce produit. Veuillez consulter un technicien dûment qualifié. Une installation incorrecte peut endommager votre équipement. La société EK Water Blocks n'assume aucune responsabilité, explicite ou implicite, quant à l'utilisation de ces produits ou à leur installation. Les instructions suivantes sont sujettes à des modifications sans préavis. Veuillez consulter notre site Web à l'adresse www.ekwb.com pour les mises à jour.

REMARQUES CONCERNANT LA PROTECTION DE L'ENVIRONNEMENT:

Conformément à la directive européenne 2012/19/EU, et afin d'atteindre un certain nombre d'objectifs en matière de protection de l'environnement, les règles suivantes doivent être appliquées:

• Elles concernent les déchets d'équipement électriques et électroniques. Le pictogramme "picto" présent sur le produit, son manuel d'utilisation ou son emballage indique que le produit est soumis à cette réglementation.
• Le consommateur doit retourner le produit usager aux points de collecte prévus à cet e-et. Il peut aussi le remettre à un revendeur. En permettant enfin le recyclage des produits, le consommateur contribuera à la protection de notre environnement. C'est un acte écologique.

1. CONSIGNES DE SÉCURITÉ

1. Conservez et rangez le produit hors de la portée des enfants.
2. Vérifiez la liste des composants et l'état du produit avant le montage. En cas de problèmes, veuillez vous mettre en contact avec le magasin où vous avez acheté le produit pour le remplacer ou être remboursé.
3. La société ERWB d.o.o. n'est pas responsable pour des dommages dus à des causes externes, y compris, mais sans s'y limiter : utilisation incorrecte, problèmes d'alimentation électrique, accident, négligence, modification, réparation, montage incorrect et tests incorrects.
4. Le processeur et la carte mère risquent d'être endommagés s correctement.
5. Une force excessive effectuée sur le ventilateur peut entraîner des dommages au ventilateur et/ou au système.
6. Ce produit est un kit de solution de refroidissement liquide composé de pièces d'origine appartenant à la société EKWB. La combinaison de cette unité de refroidissement liquide avec des pièces autres que celles de la société EK Water Block peut entraîner une perte de garantie.
7. La conception et les spécifications du produit peuvent être révisées, ahn d'améliorer sa qualité et ses performances.

8. Vous ne devez pas faire fonctionner la pompe à moins de 20 % des tr/m. La pompe doit rester à tout moment dans un cycle de fonctionnement MLI de 20 à 100%. Nous vous recommandons de faire fonctionner la pompe toujours à 100%.

9. SPÉCIFICATIONS

Modèle EK-AIO 120 D-RGB EK-AIO 240 D-RGB
Radiateur	Dimensions 157x120x27 mm 277x120x27 mm
	Matériau dos allottes Al Al
Ventilateur	Dimensions 120x120x25 mm 120x120x25 mm (2x)
	Vitesse	600-2200 tr/min =10 %(MLI: 25-100 %)	600-2200 tr/min =10 %(MLI: 25-100 %)
	Espérance de vie 50 000 heures 50 000 heures
	Type de roulement	Fluid Dynamic bearing (FDB)	Fluid Dynamic bearing (FDB)
	Connecteur à 4 broches	à 4 broches
	Tension nominale	12V	12V
Pompe	Dimensions (mm)	88x70x53 mm	88x70x53 mm
	Régime	850-2600 tr/min =10 %(MLI: 20-100 %)	850-2600 tr/min ±10 %(MLI: 20-100 %)
	Espérance de vie 50 000 heures 50 000 heures
	Niveau sonore	23 dB	23 dB
	Courant d'entrée	0.65 ±10% A	0.65 ±10% A

Modèle EK-AIO 360 D-RGB EK-AIO 280 D-RGB
Radiateur	Dimensions 397x120x27 mm 313x140x27 mm
	Matériau dos allottoes Al-Al
Vensilateur o montag	Dimensions 120x120x25 mm (3x) 140x140x25 mm (2x)
	Vitesse	600-2200 tr/min =10 %(MLI: 25-100 %)	500-2000 tr/min =10 %(MLI: 25-100 %)
	Espérance de vie 50 000 heures 50 000 heures
	Type de roulement	Fluid Dynamic bearing (FDB)	Fluid Dynamic bearing (FDB)
	Cochneuria à Brochtes d'ut a à 4 broches
	Tension nominale	12V	12V
Pompe	Dimensions (mm)	88x70x53 mm	88x70x53 mm
	Régime	850-2600 tr/min =10 %(MLI: 20-100 %)	850-2600 tr/min ±10 %(MLI: 20-100 %)
	Espérance de vie 50 000 heures 50 000 heures
	Niveau sonore	23 dB	23 dB
	Courant d'entrée	0.65 ±10% A	0.65 ±10% A

3. L'EMBALLAGE CONTIENT

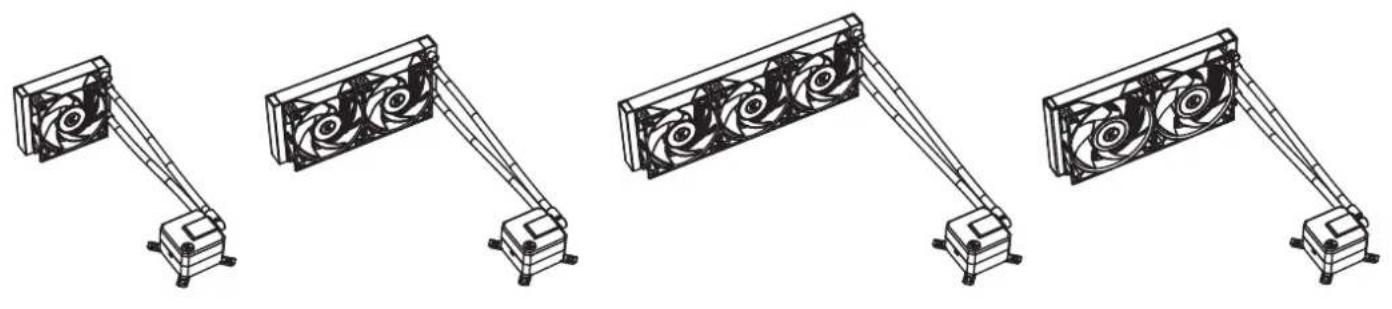

Unité EK-AIO 120 D-RGB / Unité EK-AIO 240 D-RGB / Unité EK-AIO 360 D-RGB / Unité EK-AIO 280 D-RGB (1x)

(1x / 2x / 3x - le nombre de ventilateurs dépend de la version ou système de refroidissement tout en un) /

Ventilateur EK-Vardar S 140ER D-RGB (2x)

Une tube de pâte thermique (3830046998446 - EK-TIM Ectotherm (1g)) (1x)

Séparateur en Y pour les câbles du ventilateur

EK-AIO 240 / 280 EK-AIO 360

Kit de montage (1x)

Instructions de montage (1x)

KIT DE MONTAGE

Vis Phillips UNC 6-32 x 30 mm(longueur de filetage : 5 mm)4x / 8x / 12x	[564x4]	Vis Phillips UNC6-32 x 6 mm4x / 8x / 12x	[2072]
Vis Phillips UNC 6-32 x 34 mm4x / 8x / 12x	[2066]

Écrou à ailettes (Intel /AMD)4x	[###]	Vis papillon pour le support du processeur INTEL LGA 115x/AMD/AW44x	###
Vis papillon pour le support du processeur Intel LGA 20XX4x	[###]	Ressort4x	###
Vis pour la plaque de montage Phillips Max/Imm (pour l'installation des supports de montage)4x	[###]
Plaque arrère Intel LGA 115x1x		Support de montageIntel2x
Support de montage AMD2x

4. INSTALLATION DU SUPPORT DU PROCESSEUR INTEL LGA-115X/1200

ÉTAPE 1: RETRAIT DE LA CARTE MÈRE

Si le boîtier de votre ordinateur ne dispose pas de découpe du côté inférieur du processeur de la carte mère, vous devez retirez la carte mère de votre ordinateur.

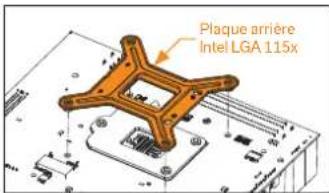

Plaque arrière Intel LGA 115x

ÉTAPE 2: FIXATION DE LA PLAQUE ARRIÈRE À LA CARTE MÈRE

Fixez la plaque arrière Intel pour le support du processeur LGA-115x à l'arrière de votre carte mère. Alignez les trous de la carte mère par rapport aux trous de la plaque arrière.

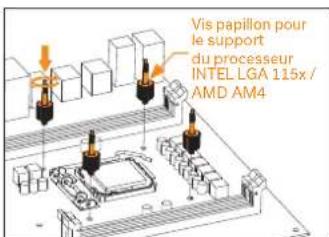

Vis papillon pour le support du processeur INTEL LGA 115x / AMD AM4

ÉTAPE 3: FIXATION DES VIS DE MONTAGE

Fixez les quatre vis papillons LGA-115x à travers la carte mère jusqu'à la plaque arrêre.

Les vis doivent être installées sans utiliser d'outils (c.-à-d. pinces).

Commencez à serrer deux vis à la fois, de préférence en croix, mais ne les serrez pas complètement jusqu'à ce que toutes les quatre soient partiellement vissées.

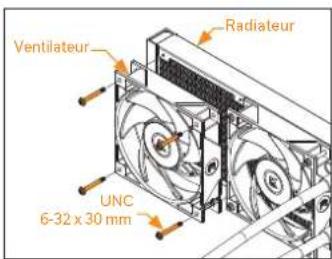

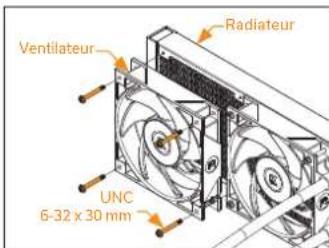

Radiateur Ventilateur UNC 6-32 x 30 mm

ÉTAPE 4: FIXATION DES VENTILA- TEURS SUR LE RADIATEUR

Fixez les ventilateurs (un, deux ou trois selon la version du système de refroidissement tout-en-un) sur le radiateur à l'aide des vis UNC 6-32 x 30 mm.

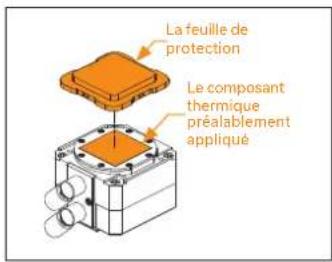

La feuille de protection Le composant thermique préalablement appliqué

ÉTAPE 5: RETRAIT DE LA FEUILLE DE PROTECTION DE LA PLAQUE FROIDE

Retirez la feuille de protection de l'arrière du groupe de pompage, qui sert d'endommager la plaque froide et le composant thermique préalablement appliqué sur la plaque froide.

Lors du retrait de la feuille de protection et de l'installation, prenez garde de ne pas toucher, ni endommager le composant thermique préalablement appliqué!

M4x4 Support de montage Intel

ÉTAPE 6: FIXATION DES SUPPORTS DE MONTAGE

Utilisez 4x vis M4x4 pour fixer 2x supports Intel sur le groupe de pompage.

Prenez garde de ne pas toucher, ni endommager le composant thermique préalablement appliqué!

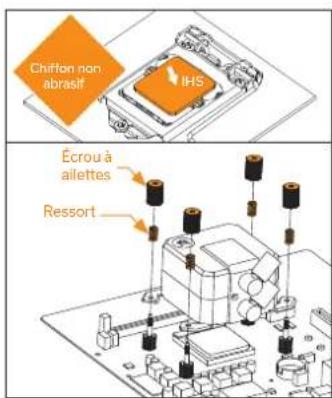

Chifton non abrasif IHS

ÉTAPE 7: FIXATION DE LA POMPE

Essuyez la surface de contact du processeur (à l'aide d'un torchon non abrasif ou d'un bâtonnet ouaté comme indiqué sur la figure).

Alignez la pompe par rapport aux vis de montage et au processeur comme indiqué sur la figure.

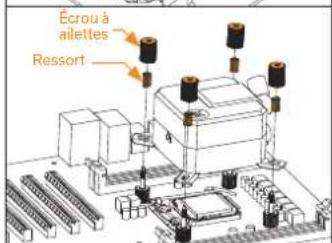

Écrou à ailettes Ressort

Placez les ressorts de compression et les écrous à ailettes fournis sur les vis de montage (4x). Commencez à serrer deux écrous à ailettes à la fois, de préférence en croix, mais ne l' serrez pas complètement jusqu'à ce que tous les écrous soient partiellement vissés.

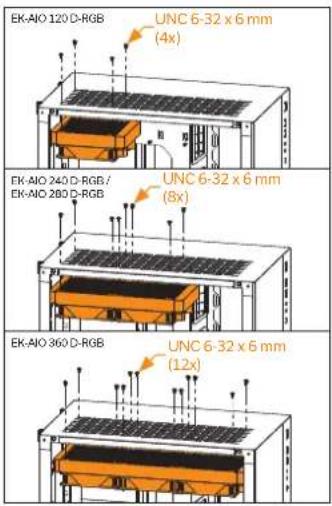

EK-AIO 120 D-RGB UNC 6-32 x 6 mm (4x) EK-AIO 240 D-RGB / UNC 6-32 x 6 mm (8x) EK-AIO 280 D-RGB UNC 6-32 x 6 mm (12x) EK-AIO 360 D-RGB UNC 6-32 x 6 mm

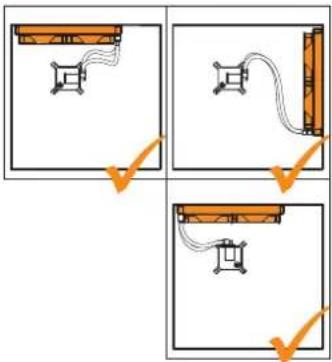

ÉTAPE 8: FIXATION DE L'ENSEMBLE COMPOSÉ PAR LES VENTILATEURS ET LE RADIATEUR SUR UN BOÎTIER D'ORDINATEUR

Fixez l'ensemble composé par le radiateur et le(s) ventilateur(s) sur le boîtier de l'ordinateur à l'aide des vis UNC 6-32 x 6 mm.

Placement vertical du radiateur avec tube en haut (pas optimal)

Radiateur en bas (à éviter)

Connecteur à 4 broches Connecteur D-RGB Connecteur VDG

ÉTAPE 9: POMPE - BRANCHEMENT DES CÂBLES

Branchez le connecteur ML à 4 broches de la pompe sur la carte mère.

Radiateur sur le dessus (recommandé)

Placement vertical du radiateur avec tube en bas (recommandé)

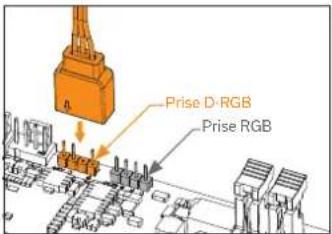

Prise D-RGB Prise RGB

ÉTAPE B:

Branchez le connecteur à 3 broches de la lampe LED D-RGB de la pompe sur la PRISE D-RGB de la carte mère. La lampe LED fonctionnera si la disposition des broches de la prise est comme suit : +5 V, numérique, vide, mise à la terre. Vous pouvez également utiliser un connecteur VDG au lieu du connecteur D-RGB sur certaines cartes mères pour brancher la lampe LED.

Veuillez prendre soin de brancher la fl éche indiquée sur le connecteur sur la ligne +5 V comme indiqué sur votre carte mère. Si vous mettez une Diode LED sur la PRISE RGB de 12 V, vous pouvez endommager les LED.

Le connecteur est le même sur les versions D-RGB et RGB, mais la version D-RGB a 3 câbles du connecteur au PCB, la version RGB a 4 câbles. Si vous connectez une LED D-RGB à une prise RGB ordinaire, vous pouvez endommager votre carte mère ou votre bande LED.

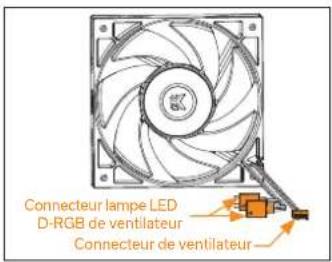

Connecteur lampe LED D-RGB de ventilateur Connecteur de ventilateur

ÉTAPE 10: VENTILATEURS - CÂBLES DE CONNEXION

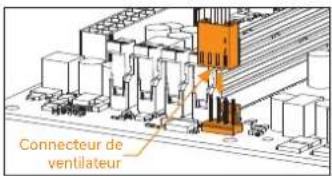

Connecteur de ventilateur

ÉTAPE A:

OPTION 1:

Branchez le connecteur ML à 4 broches du câble du ventilateur directement sur la prise du ventilateur du processeur sur la carte mère. Utilisez toujours la prise du ventilateur du processeur si possible.

Répartiteur en Y Connecteur de ventilateur

OPTION 2:

Dans le cas des versions EK-AIO 240 / 280 D-RGB et EK-AIO 360 D-RGB (avec 2 ou 3 ventilateurs), vous pouvez brancher les connecteurs de chaque ventilateur avec les connecteurs du séparateur en Y, puis brancher le connecteur du séparateur en Y sur la prise du ventilateur sur la carte mère. Utilisez toujours la prise du ventilateur du processeur si possible.

Prise D-RGB Prise RGB

ÉTAPE B:

OPTION 1:

Branchez le connecteur à 3 broches de la lampe LED D-RGB sur la PRISE D-RGB sur la carte mère.

Dans le cas des versions EK-AIO 240 / 280 D-RGB et EK-AIO 360 D-RGB, vous pouvez brancher d'abord 2 ou 3 ventilateurs en série (daisy chain), puis les brancher tous ensemble sur la prise D-RGB sur la carte mère.

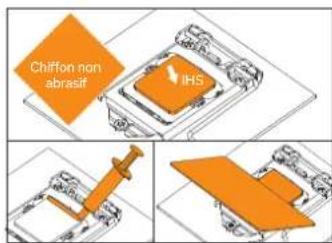

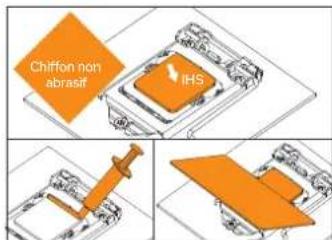

Chiffon non abrasif IHS

ÉTAPE FACULTATIVE !! APPLICATION DU COMPOSANT THERMIQUE

Cette étape n'est pertinent que pour la deuxième installation d'AIO ou si vous avez endommagé la pâte appliquée au préalable à l'arrière du groupe de pompagel. À la première installation, vous n'avez pas à appliquer de compsant thermique supplémentaire sur la surface de contact du processeur!

Essuyez la surface de contact du processeur (à l'aide d'un torchon non abrasif ou d'un bâtonnet ouaté comme iniqué sur la figure). Appliquez une ligne de composant thermique sur le dissipateur thermique intégré propre et étalez le sur tout le dissipateur thermique du processeur avec une carte de crédit ou équivalent.

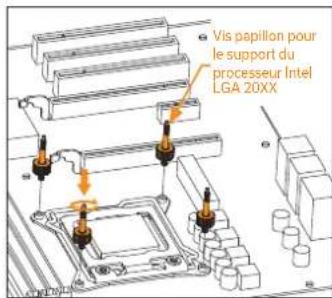

5. FIXATION DU SUPPORT DU PROCESSEUR INTEL LGA-20XX

Vis papillon pour le support du processeur Intel LGA 20XX

ÉTAPE 1: FIXATION DES VIS DE MON- TAGE (LGA-20XX)

Les cartes mères équipées de supports du processeur LGA-20xx (2066 / 2011 V3 / 2011) ne nécessitant pas la plaque arrêté. Fixez quatre vis papillons LGA-20XX dans les embouts fi letés M4 sur le mécanisme de verrouillage intégré (MVI) du support du processeur LGA-20XX.

Les vis doivent être installées sans utiliser d'outils (c. à d. pinces).

Continuer l'installation en suivant les instructions à partir de l'ÉTAPE 4 à la page 36

6. FIXATION DU SUPPORT DU PROCESSEUR AMD AM4

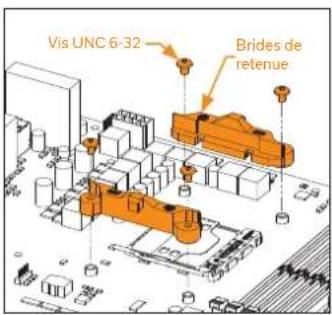

Vis UNC 6-32 Brides de retenue

ÉTAPE 1: RETRAIT DES SUPPORTS D'ORIGINE EN PLASTIQUE (AMD)

Retirez les quatre vis UNC 6-32 qui sont fixées sur le support d'origine en plastique autour du support du processeur à l'aide d'un tourmevis, comme indiqué sur la figure. Conservez la plaque amière d'origine AMD®, retirez et rangez les supports en plastique. Reportez vous à la figure pour l'identification ultérieure des pièces

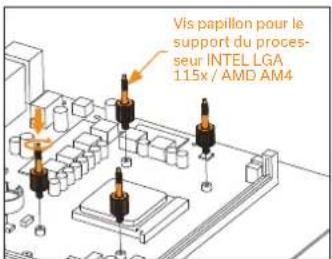

Vis papillon pour le support du proces- seur INTEL LGA 115x / AMD AM4

ÉTAPE 2: FIXATION DES VIS DE MONTAGE (AMD)

Fixez 4 vis papillons pour le support du processeur AMD AM4 sur votre carte mère. Les vis peuvent être fixées sans aucun outil (par exemple pinces).

Ventilateur Radiateur UNC 6-32 x 30 mm

ÉTAPE 3: FIXATION DES VENTILATEURS SUR LE RADIATEUR (AMD)

Fixez les ventilateurs (un, deux ou trois selon la version du système de refroidissement tout-en-un) sur le radiateur à l'aide des vis UNC 6-32 x 30 mm.

La feuille de protection Le composant thermique préalablement appliqué

ÉTAPE 4: RETRAIT DE LA FEUILLE DE PROTECTION DE LA PLAQUE FROIDE

Retirez la feuille de protection de l'arrière du groupe de pompage, qui sert d'endommager la plaque froide et le composant thermique préalablement appliqué sur la plaque froide.

Lors du retrait de la feuille de protection et de l'installation, prenez garde de ne pas toucher, ni endommager le composant thermique préalablement appliqué!

M4x4 Support de montage AMD

ÉTAPE 5: FIXATION DES SUPPORTS DE MONTAGE (AMD)

Utilisez 4x vis M4x4 pour fixer 2x supports AMD sur le groupe de pompage.

Prenez garde de ne pas toucher, ni endommager le composant thermique préalablement appliqué!

Chifton non abrasif IHS Écrou à ailettes Ressort

Essuyez la surface de contact du processeur (à l'aide d'un torchon non abrasif ou d'un bâtonnet ouaté comme indiqué sur la figure).

Alignez la pompe par rapport aux vis de montage et au processur comme indiqué sur la fi gure. Placez les ressorts de compression et les écrous à ailettes fournis sur les vis de montage (4x). Commencez à serrer deux écrous à ailettes à la fois, de préférence en croix, mais ne les serrez pas complètement jusqu'à ce que tous les écrous soient partiellement vissés.

EK-AIO 120 D-RGB UNC 6-32 x 6 mm (4x) EK-AIO 240 D-RGB / UNC 6-32 x 6 mm (8x) EK-AIO 280 D-RGB UNC 6-32 x 6 mm (12x) EK-AIO 360 D-RGB

ÉTAPE 7: FIXATION DE L'ENSEMBLE DE VENTILATEURS ET DU RADIATEUR SUR LE BOÎTIER DE L'ORDINATEUR (AMD)
Fixez l'ensemble composé par le radiateur et le(s) ventilateur(s) sur le boîtier de l'ordinateur à l'aide des vis UNC 6-32 x 6 mm.

Placement vertical du radiateur avec tube en haut (pas optimal)
Radiateur en bas (à éviter)

Connecteur à 4 broches Connecteur D-RGB Connecteur VDG

ÉTAPE 8: POMPE - BRANCHEMENT DES CÂBLES (AMD)

ÉTAPE A:

Branchez le connecteur ML à 4 broches de la pompe sur la carte mère.

Radiateur sur le dessus (recommandé)
Placement vertical du radiateur avec tube en bas (recommandé)

Prise D-RGB Prise RGB

ÉTAPE B:

Branchez le connecteur à 3 broches de la lampe LED D-RGB de la pompe sur la PRISE D-RGB de la carte mère. La lampe LED fonctionnera si la disposition des broches de la prise est comme suit : +5 V, numérique, vide, mise à la terre. Vous pouvez également utiliser un connecteur VDG au lieu du connecteur D-RGB sur certaines cartes mères pour brancher la lampe LED.

Veuillez prendre soin de brancher la fl éche indiquée sur le connecteur sur la ligne +5 V comme indiqué sur votre carte mère. Si vous mettez une Diode LED sur la PRISE RGB de 12 V, vous pouvez endommager les LED.

Le connecteur est le même sur les versions D-RGB et RGB, mais la version D-RGB a 3 câbles du connecteur au PCB, la version RGB a 4 câbles. Si vous connectez une LED D-RGB à une prise RGB ordinaire, vous pouvez endommager votre carte mère ou votre bande LED.

Connecteur lampe LED D-RGB de ventilateur Connecteur de ventilateur

ÉTAPE 9: VENTILATEURS - CÂBLES DE CONNEXION (AMD)

Connecteur de ventilateur

ÉTAPE A:

OPTION 1:

Branchez le connecteur MLI à 4 broches du câble du ventilateur directement sur la prise du ventilateur du processeur sur la carte mère. Utilisez toujours la prise du ventilateur du processeur si possible.

Répartiteur en Y Connecteur de ventilateur

OPTION 2:

Dans le cas des versions EK-AO 240 / 280 D-RGB et EK-AO 360 D-RGB (avec 2 ou 3 ventilateurs), vous pouvez brancher les connecteurs de chaque ventilateur sur les connecteurs du séparateur en Y, puis brancher le connecteur du séparateur en Y sur la prise du ventilateur de la carte mère. Utilisez toujours la prise du ventilateur du processeur si possible.

Prise D-RGB Prise RGB

ÉTAPE B:

OPTION 1:

Branchez le connecteur à 3 broches de la lampe LED D-RGB sur la PRISE D-RGB de la carte mère.

Dans le cas des versions EK-AIO 240 / 280 D-RGB et EK-AIO 360 D-RGB, vous pouvez brancher d'abord 2 ou 3 ventilateurs en série (daisy chain), puis les brancher tous ensemble sur la prise D-RGB sur la carte mère.

Chiffon non abrasif IHS

ÉTAPE FACULTATIVE !! APPLICATION DU COMPOSANT THERMIQUE

Cette étape n'est pertinent que pour la deuxième installation d'AIO ou si vous avez endommagé la pâte appliquée au préalable à l'arrière du groupe de pompagel. À la première installation, vous n'avez pas à appliquer de composant thermique supplémentaire sur la surface de contact du processeur!

Essuyez la surface de contact du processeur (à l'aide d'un torchen non abrasif ou d'un bâtonnet ouaté comme indiqué sur la figure). Applique une ligne de composant thermique sur le dissipateur thermique intégré propre et étalez-le sur tout le dissipateur thermique du processeur avec une carte de crédit ou équivalent.

7. SUPPORT ET SERVICE

Pour une assistance, veuillez contacter: http://support.ekwb.com/

EKWBd.o.o

Pod lipami 18

1218 Komenda

Slovenia - EU

8. RÉSEAUX SOCIAUX

EK-AIO

120 D-RGB / 240 D-RGB / 360 D-RGB / 280 D-RGB

Ligue o conetor PWM de 4 pinos da bomba à placa principal.

Conetor D-RGB Conetor RGB

PASSO B:

Ligue o conetor PWM de 4 pinos da bomba à placa principal.

Conetor D-RGB Conetor RGB

PASSO B:
