Type de produit	Appareil de thérapie de douleur (TENS/EMS/Massage)
Marque	TensCare
Modèle	Unifit
Dimensions	125 x 62 x 26 mm
Poids	128,5 g
Alimentation	Batterie Li-ion rechargeable intégrée, 3,7 V, 1500 mAh
Autonomie	Au moins 10 heures à 50 mA, 300 µs, 50 Hz
Temps de charge	Environ 2 heures
Adaptateur secteur	DC 5 V, 1 A (fourni, UE/RU)
Canaux	Double canal indépendant
Intensité maximale	99 mA crête à crête sur 1 kΩ, 99 niveaux
Forme d'onde	Onde rectangulaire biphasique symétrique
Programmes TENS	12 programmes (porte douleur, endorphine, manuels)
Programmes EMS	11 programmes (échauffement, résistance, force, manuels)
Programmes Massage	10 programmes (pétrissage, tapotement, pompage)
Modes EMS	EMS I (petits muscles), EMS II (moyens), EMS III (grands), EMS III avancé
Électrodes fournies	4 électrodes auto-adhésives 50x50 mm (E-CM5050)
Fils conducteurs	2 fils (L-CPT)
Accessoires inclus	Clip ceinture, pochette de rangement, adaptateur, manuel
Classification de sécurité	Source d'énergie interne, partie appliquée type BF, IP22
Conditions de fonctionnement	5 à 40 °C, 15-90 % HR sans condensation
Conditions de stockage	-10 à +60 °C (≤1 mois), 15-75 % HR
Garantie	2 ans (appareil seulement, hors accessoires)
Nettoyage	Chiffon humide et savon doux, ne pas immerger
Pièces détachées	Électrodes, fils, adaptateur disponibles via TensCare

FOIRE AUX QUESTIONS - Unifit TensCare

Comment utiliser l'Unifit pour soulager la douleur ?

Sélectionnez le mode TENS en appuyant sur le bouton Mode, puis choisissez un programme adapté à votre douleur (par exemple, programme 1 pour débutant). Placez les électrodes autour de la zone douloureuse. Augmentez progressivement l'intensité avec les boutons CH1/CH2 jusqu'à ressentir une sensation forte mais confortable. La durée par défaut est réglable de 5 à 90 minutes ou en continu.

Qu'est-ce que le mode EMS et à quoi sert-il ?

Le mode EMS (Electrical Muscle Stimulation) provoque des contractions musculaires pour tonifier et renforcer les muscles. Il permet l'échauffement, l'entraînement en résistance, la récupération et la rééducation. Sélectionnez le mode EMS I pour petits muscles, EMS II pour moyens, EMS III pour grands muscles. Chaque mode offre plusieurs programmes adaptés.

Quelles sont les contre-indications et précautions de sécurité ?

Ne pas utiliser en cas de stimulateur cardiaque, pendant les 3 premiers mois de grossesse, sur l'abdomen en fin de grossesse, sur le devant du cou, la poitrine, les yeux, ou en conduisant. Consultez un médecin en cas de douleur non diagnostiquée. Tenez hors de portée des enfants. Évitez l'utilisation simultanée avec des appareils haute fréquence.

Comment charger l'Unifit et combien de temps dure la batterie ?

Branchez l'adaptateur fourni (DC 5 V, 1 A) sur l'appareil et une prise secteur. La charge complète prend environ 2 heures. La batterie lithium-ion offre au moins 10 heures d'utilisation à 50 mA, 300 µs, 50 Hz. L'icône de batterie devient rouge en dessous de 20 %. Rechargez au moins tous les 3 mois.

Comment placer les électrodes pour un massage ?

Le mode massage peut être utilisé sur n'importe quelle zone musculaire. Placez deux électrodes par canal sur le muscle à traiter. Les programmes de massage (1 à 10) offrent différentes sensations : pétrissage, tapotement, pompage. Le programme 8 aide à activer la pompe veineuse pour les jambes gonflées. La fréquence d'utilisation n'est pas limitée.

Puis-je utiliser l'Unifit pendant la conduite ?

Non, l'utilisation est interdite lors de la conduite ou de l'utilisation de machines, car des mouvements musculaires involontaires peuvent survenir. Arrêtez toujours l'appareil avant de conduire. Utilisez l'Unifit dans un environnement calme, assis ou allongé.

Que faire si aucune sensation n'est ressentie ?

Vérifiez que les électrodes sont bien fixées sur une peau propre et sèche, et que les fils sont connectés à l'appareil et aux électrodes. Augmentez l'intensité progressivement. Si l'intensité revient à 0, une erreur de connexion est détectée (circuit ouvert). Remplacez les électrodes si elles sont sèches ou usées, ou essayez l'autre fil.

Comment nettoyer et entretenir l'Unifit ?

Nettoyez le boîtier et les fils avec un chiffon humide et du savon doux une fois par semaine. N'immergez jamais l'appareil. Après usage, remettez les électrodes sur leur film protecteur et dans le sac refermable. Conservez à l'abri de la chaleur, de l'humidité et de la lumière directe du soleil.

Quelle est la durée de vie des électrodes et où les acheter ?

Les électrodes durent environ 12 à 20 applications selon l'état de la peau et l'humidité. Remplacez-les lorsqu'elles perdent leur adhérence. Commandez des rechanges (réf. E-CM5050, lot de 4) auprès de TensCare sur www.tenscare.co.uk ou chez votre revendeur.

Que couvre la garantie de l'Unifit ?

La garantie est de 2 ans à compter de la date d'achat, couvrant les défauts de fabrication de l'appareil. Elle ne couvre pas les électrodes, l'adaptateur secteur ni les fils conducteurs. Pour une réparation, contactez TensCare avec la preuve d'achat et la carte de garantie remplie.

MODE D'EMPLOI Unifit TensCare

Select a programme by pressing the P button Seleccione un programa pulsando el botón P Sélectionnez un programme en appuyant sur le bouton P

09. Massage Programmes

Nous vous remercions d'avoir choisi Unifit, un produit de haute qualité, testé de manière approfondie, pour des applications dans les domaines de l'électrothérapie douce, du tonus musculaire, de la gestion de la continence et du soulagement des douleurs pendant l'accouchement.

Veuillez lire attentivement ce mode d'emploi et le conserver pour une utilisation ultérieure. Veillez à le rendre accessible aux autres utilisateurs et à respecter les informations qu'il contient.

Veuillez agréer, Madame, Monsieur, l'expression de mes sentiments les meilleurs, Votre équipe TensCare

Contenu

1. Introduction 70
2. Utilisation Prévue 70
3. Contenu 70
4. Directives de Sécurité 71
5. Dispositif Unifit 74
6. Mode d'emploi 76
7. Programmes TENS 79
8. Programmes EMS 81
9. Programmes de massage 83
10. Placement des Électrodes 84
11. Chargerment de l'Unifit 88
12. Nettoyage et stockage 89
13. Pièces de rechange 90
14. Garantie 90
15. Dépannage 92
16. EMC 93
17. Élimination des déchets de produits électriques et électroniques (WEEE) 93
18. Spécifications techniques 94

01. Introduction

Unifit combine les capacités de traitement d'un appareil TENS, d'un appareil EMS ou NMES, et d'un stimulateur de massage relaxant en une seule unité.

Il envoie une petite et douce stimulation (similaire à vos impulsions nerveuses naturelles) aux muscles traités par l'intermédiaire de deux ou quatre électrodes auto-adhésives, afin de vous aider à raffermir et à tonifier votre corps.

Perte musculaire : facilitation neuromusculaire, rééducation musculaire, entraînement musculaire, prévention/ralentissement de l'atrophie/hypotrophie et réduction de la spasticité. Le SAMU peut être utilisé pour rééduquer les muscles après un accident vasculaire cérébral.

Entraînement sportif : échauffement, force, vitesse, puissance, résistance, endurance et récupération.

Détente musculaire : relâchement de la tension musculaire, amélioration des symptômes de fatigue musculaire et accélération de la régénération musculaire.

02. Utilisation Prévue

Unifit est un dispositif médical conçu pour être utilisé dans le cadre des soins de santé à domicile pour améliorer le tonus et le volume musculaire, ainsi que pour apporter un soulagement symptomatique et une gestion des douleurs localisées aiguës ou chroniques et des douleurs musculaires. Il convient à tous ceux qui peuvent contrôler l'appareil et comprendre les instructions.

N'utilisez pas l'appareil à d'autres fins que celles prévues.

Avertissement : Ne convient pas à l'utilisation chez les enfants sans

surveillance médicale.

03. Contenu

Le paquet contient :

1 x Unité Unifit
2 x Fils conducteurs (L-CPT)
4 x Électrodes 50x50mm (E-CM5050)
1 x Adaptateur de charge (EU/UK)
1 x Clip de ceinture détachable
1 x Pochette de rangement
1 x Mode d'emploi

04. Directives de Sécurité

Contre-indications

- Ne pas utiliser si vous avez un stimulateur cardiaque (ou si vous avez un problème de rythme cardiaque) ou avec tout dispositif médical électronique. L'utilisation de cet appareil avec des dispositifs médicaux électroniques peut entraîner un fonctionnement erroné de l'appareil. La stimulation à proximité directe d'un dispositif implanté peut affecter certains modèles.

• Ne pas utiliser pendant les trois premiers mois de la grossesse. On ne sait pas si les TENS et les EMS peuvent affecter le développement du foetus.
• Ne pas utiliser sur l'abdomen dans les dernières phases de la grossesse. Cessez immédiatement de l'utiliser si vous ressentez des contractions inattendues.

Avertissements

- Ne pas utiliser lors de la conduite, de l'utilisation de machines ou d'actions similaires nécessitant un contrôle musculaire. Des électrodes mal fixées, des fils endommagés ou des changements soudains de contact peuvent provoquer de brefs mouvements musculaires involontaires.

• Ne pas utiliser pour masquer ou soulager une douleur non diagnostiquée. Cela peut retarder le diagnostic d'un état progressif.
• Ne pas utiliser si vous avez, dans la zone traitée : un cancer actif ou suspecté ou une douleur non diagnostiquée avec des antécédents de cancer. La stimulation directe par une malignité confirmée ou suspectée doit être évitée car elle peut stimuler la croissance et favoriser la propagation des cellules cancéreuses.
• Ne pas utiliser simultanément avec des équipements diagnostiques/thérapeutiques hospitaliers à haute fréquence. Cela pourrait entraîner des brûlures au niveau des électrodes et endommager l'appareil.
• Ne pas utiliser d'électrodes à l'avant du cou. La stimulation à l'avant du cou peut affecter votre fréquence cardiaque ou provoquer une contraction de la gorge.
• Ne pas utiliser d'électrodes sur la poitrine. Une très forte stimulation à travers la poitrine peut provoquer un rythme cardiaque supplémentaire et / ou des troubles du rythme cardiaque, qui pourraient être mortels.

• Ne pas utiliser à proximité (par exemple 1 m) d'une onde courte ou d'un micro-ondes, car cela pourrait produire une instabilité dans la sortie du stimulateur.

• Ne pas utiliser d'électrodes près du thorax car cela pourrait augmenter le risque de fibrillation cardiaque.

• La stimulation ne doit pas être appliquée en travers ou à travers la tête, directement sur les yeux, en couvrant la bouche, sur le devant du cou (en particulier le sinus carotidien), ou à partir d'électrodes placées sur le haut du dos ou traversant le cœur.

Précautions

• La prudence est de mise si vous souffrez d'un trouble hémorragique, car la stimulation peut augmenter le flux sanguin vers la région stimulée.
• La prudence est de mise si vous avez suspecté ou diagnostiqué une épilepsie, car la stimulation électrique peut affecter le seuil de crise.
• La prudence est de mise si vous utilisez l'appareil en même temps que vous êtes connecté à un équipement de surveillance avec des électrodes portées sur le corps. Il peut interférer avec les signaux surveillés.
• La prudence est de mise après des interventions chirurgicales récentes. La stimulation peut perturber le processus de guérison.
• Ne pas autoriser l'utilisation par des enfants incapables de comprendre les instructions ou par des personnes souffrant de handicaps cognitifs, par exemple

de la maladie d'Alzheimer ou de démente.

• Tenir éloigné des enfants de moins de 5 ans, des animaux domestiques et des parasites. Cordon long - risque de strangulation chez les nourrissons.
• La prudence est de mise lors de l'utilisation du Unifit à des niveaux de force élevés. Une utilisation prolongée à des niveaux élevés peut provoquer des lésions musculaires ou une inflammation des tissus. Unifit est capable de délivrer des sorties supérieures à 10 mA (RMS) ou 10 V en moyenne sur une période de 1 seconde.
• Non destiné à être utilisé dans un environnement riche en oxygène.
• Non destiné à être utilisé en conjonction avec des anesthésiques ou des agents inflammables.
  • Le patient est un opérateur prévu.
• Ne pas entretenir l'appareil lorsqu'il est utilisé avec un patient
• L'entretien et toutes les réparations ne doivent être effectués que par un organisme autorisé. Le fabricant ne sera pas tenu responsable des résultats de l'entretien ou des réparations effectuées par des personnes non autorisées.
• Si nécessaire, nous fournirons des schémas de circuit, des listes de composants ou d'autres informations qui aideront le personnel de service autorisé à

réparer l'appareil.

• N'immergez pas votre appareil dans l'eau et ne le placez pas à proximité d'une chaleur excessive comme une cheminée ou un radiateur ou de sources de forte humidité comme un nébuliseur ou une bouilloire, car cela pourrait entraîner une interruption de son fonctionnement.
• Gardez l'appareil à l'abri de la lumière du soleil, car une exposition prolongée à la lumière du soleil peut affecter le caoutchouc, le rendant moins élastique et le fissurant.
• Gardez l'appareil à l'écart des peluches et de la poussière, car une exposition prolongée aux peluches ou à la poussière peut affecter les prises ou provoquer un mauvais contact avec le connecteur de la batterie.
• Température et humidité relative de stockage : -10^ - + 45^ ( ≤ 3 mois), 15% -75% R.H. Température et humidité relative de transport : -10^ - + 60^, 15% -75% R.H.
• Il n'existe aucune pièce réparable par l'utilisateur. Ne pas essayer d'ouvrir ou de modifier l'appareil. Cela pourrait nuire à la sécurité de fonctionnement de l'appareil et annulerait la garantie.

Note: Il n'y a pas d'effets secondaires connus et l'utilisation à long terme n'est pas nocive. Toutefois, l'appareil fait travailler vos muscles et une quantité d'exercice inhabituelle peut provoquer des douleurs musculaires. Si

cela se produit, il suffit de réduire la force de l'appareil ou de laisser vos muscles se reposer jusqu'à ce que la douleur disparaisse.

Précautions relatives aux électrodes

• N'ignorez aucune réaction allergique aux électrodes : Si une irritation de la peau se développe, arrêtez d'utiliser l'appareil, car ce type d'électrodes peut ne pas vous convenir. Il existe d'autres électrodes spécialement conçues pour les peaux sensibles.
• N'utilisez pas cet appareil avec des fils ou des électrodes autres que ceux recommandés par le fabricant. Les performances peuvent varier par rapport aux spécifications. Les électrodes ayant une surface plus petite peuvent provoquer une irritation des tissus.
• N'utilisez pas d'électrodes inférieures à 50 x 50 mm.

Ne pas placer les électrodes:

• Sur la peau, qui n'a pas de sensation normale. Si la peau est trop engourdie, on peut utiliser une force trop importante, ce qui pourrait entraîner une inflammation de la peau.
• Sur une peau abîmée. Les électrodes pourraient favoriser l'infection.
• Sur le devant du cou. Cela peut entraîner la fermeture des voies respiratoires et donc des problèmes

respiratoires. Peut provoquer une chute soudaine de la pression sanguine (réponse vasovagale).

• Au-dessus des yeux. Peut affecter la vue ou provoquer des maux de tête.
• Sur le devant de la tête. L'effet sur les

patients qui ont eu des accidents vasculaires cérébraux ou des crises d'épilepsie n'est pas connu. Peut affecter votre sens de l'équilibre. Les effets de la stimulation sur le cerveau ne sont pas connus.

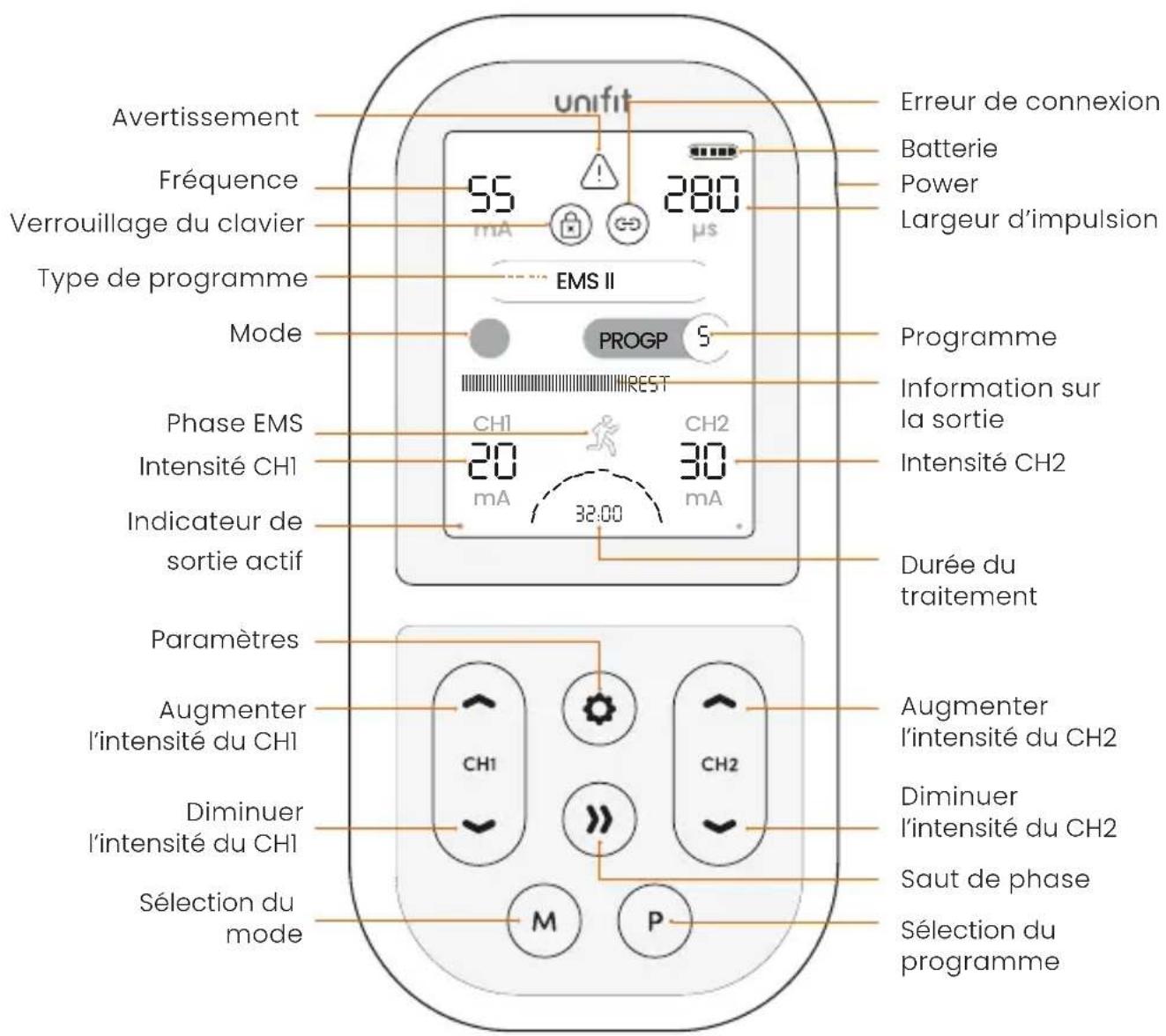

05. Dispositif Unifit

Avertissement Fréquence Verrouillage du clavier Type de programme Mode Phase EMS Intensité CH1 Indicateur de sortie actif Paramètres Augmenter l'intensité du CH1 Diminuer l'intensité du CH1 Sélection du mode unifit 55 mA 280 μs EMS II PROGP 5 CH1 CH2 20 mA 30 mA 32:00 ERreur de connexion Batterie Power Largeur d'impulsion Programme Information sur la sortie Intensité CH2 Durée du traitement Augmenter l'intensité du CH2 Diminuer l'intensité du CH2 Saut de phase Sélection du programme

Alimentation

Pour allumer l'appareil, appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant 1 seconde.

Pour éteindre l'appareil, appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant 3 secondes.

Augmentation/diminution des canaux

Augmentez et diminuez l'intensité de chaque canal à l'aide des boutons d'augmentation et de diminution.

CH1 ▲ CH1 ▼ contrôlent l'intensité des électrodes de gauche.

CH2 ▲ CH2 ▼ contrôlent l'intensité des électrodes de plomb/électrodes de droite. Chaque pression sur les boutons ▲ et ▼ permet de régler l'intensité de 1mA. L'intensité peut être augmentée ou diminuée rapidement en appuyant sur les boutons ▲ et ▼ et en les maintenant enfoncés.

Mode

Appuyez sur le bouton de sélection du mode pour passer d'un mode à l'autre (TENS, EMS I, EMS II, EMS III ou Massage).

Programme

Appuyez sur le programme pour modifier le programme sélectionné.

Paramètres

Appuyez sur le bouton de réglage pour modifier les paramètres des programmes sélectionnés. Voir les instructions complètes pour modifier les paramètres dans la section 6.

Saut de phase

Dans les programmes EMS, appuyez sur le bouton de saut de phase pour passer à la phase suivante du programme.

Verrouillage / Déverrouillage

Si vous n'appuyez sur aucune touche pendant 30 secondes, l'Unifit se verrouille automatiquement. Pour déverrouiller le clavier, appuyez sur CH1- ou CH2-.

Icône de verrouillage du clavier

Lorsque le clavier est verrouillé, l'icône s'affiche. Si l'icône clignote, cela signifie qu'un bouton a été enfoncé alors que l'appareil était verrouillé.

Icône d'avertissement

L'icône d'avertissement clignote dans les programmes manuels EMS si la période de repos est inférieure à Temps de repos=Temps de travail*(WorkHz-16,66)/16,66 secondes.

Icône d'erreur de connexion

Si l'appareil n'est pas correctement connecté au corps, l'icône d'erreur de connexion clignote.

06. Mode d'emploi

Connexion des fils conducteurs et des électrodes

1. Insérez la fiche du fil conducteur dans la base de l'appareil.
2. Fixez les électrodes au fil conducteur. Poussez fermement les extrémités de la broche dans les extrémités de la queue de cochon des électrodes.
3. Avant d'appliquer les électrodes sur votre corps, assurez-vous que votre peau est propre et sèche.
4. Placez les électrodes sur la peau (voir Placement des électrodes).

Avertissement : Assurez-vous que l'Unifit est éteint avant d'appliquer

les électrodes sur la peau.

Activation d'Unifit

Pour mettre l'appareil en marche, appuyez sur le bouton Power situé sur le côté de l'appareil pendant environ 1 seconde. L'appareil démarre avec le dernier programme utilisé.

L'Unifit s'éteint automatiquement si les deux commandes de puissance sont réglées sur zéro pendant 5 minutes.

Sélection du mode et du programme

1. Appuyez sur la touche de sélection du mode pour faire défiler et sélectionner le mode souhaité.

2. Une fois le mode sélectionné, appuyez sur le bouton de sélection des programmes pour faire défiler et sélectionner le programme de votre choix.

Chaque fois que vous modifiez le mode ou le programme, le niveau d'intensité revient à zéro. Il s'agit d'une fonction de sécurité destinée à atténuer toute sensation soudaine de montée en puissance, car chaque programme procure une sensation différente.

Choix de la durée du traitement

La durée de traitement par défaut pour les programmes prédéfinis est indiquée. Pour les programmes TENS, la durée de traitement peut être modifiée en appuyant sur le bouton de réglage.

Utilisez CH2▲▼ pour sélectionner la durée de traitement souhaitée. Vous pouvez choisir entre 5 et 90 minutes ou en continu (indiqué par C).

Réglage de l'intensité

Une fois que les électrodes ont été connectées et appliquées sur le corps et que le programme a été sélectionné, les niveaux d'intensité peuvent être ajustés. Unifit possède 99 niveaux d'intensité.

CH1▲ CH1▼ contrôlent l'intensité de la

sonde/des électrodes de gauche. CH2▲ CH2▼ contrôle l'intensité des électrodes de plomb/électrodes de droite. Chaque pression sur les boutons ▲ et ▼ permet de régler l'intensité de lmA. L'intensité peut être augmentée ou diminuée rapidement en appuyant sur les boutons

▲ et ▼ et en les maintenant enfoncés.

À des niveaux d'intensité faibles, il est courant de ne pas ressentir de sensation. Continuez à augmenter l'intensité jusqu'à ce que la sensation soit forte mais agréable.

Au cours d'une séance, votre corps peut s'habituer à la sensation. Dans ce cas, augmentez les niveaux d'intensité.

Les contrôles d'intensité ne fonctionneront pas si l'Unifit n'est pas correctement connecté au corps. Si l'Unifit détecte une déconnexion sur l'un ou l'autre des canaux, l'intensité se réinitialise à 0mA et l'écran d'avertissement de connexion s'affiche. Il s'agit d'une fonction de sécurité conçue pour éviter les surtensions soudaines de la stimulation.

Lorsqu'un cercle orange s'affiche à côté des niveaux d'intensité, cela signifie que la sortie est suffisamment élevée pour être dangereuse si elle n'est pas utilisée correctement. Veuillez l'utiliser avec précaution.

Sélection du réglage manuel

Lorsqu'un programme dispose de réglages manuels, MANUEL s'affiche.

Dans ces programmes, vous êtes en mesure de sélectionner et de modifier les paramètres suivants :

Fréquence (Hz)

Largeur d'impulsion (μs)

Durée du traitement (min)

Temps de travail (programmes EMS uniquement) (s)

Temps de repos (programmes EMS uniquement) (s)

Remarque : la durée du traitement peut être ajustée pour tous les

programmes TENS.

1. Pour régler les paramètres d'un programme, appuyez sur le bouton de réglage.
2. Utilisez les boutons CH1▲▼ pour passer d'un réglage à l'autre. Le paramètre sélectionné est mis en surbrillance en orange.
3. Utilisez les touches CH2▲▼ pour augmenter ou diminuer ces paramètres.
4. Pour confirmer vos réglages manuels, appuyez à nouveau sur le bouton de réglage. Sinon, l'appareil confirme automatiquement vos réglages si vous n'appuyez sur aucun bouton pendant 5 secondes.

Avertissement : Dans les programmes manuels EMS, un triangle d'avertissement s'affiche si la période de repos est inférieure à Temps de repos=Temps de travail*(WorkHz-16,66)/16,66 secondes.

Les réglages du programme peuvent être réinitialisés en appuyant simultanément

sur les boutons mode et programme.

Terminer une session

Une fois que vous avez correctement connecté l'appareil, les électrodes, sélectionné le mode, le programme et l'intensité, la séance de traitement peut commencer.

Remarque : si la sensation devient inconfortable, réduisez l'intensité.

La séance se déroulera pendant la durée de traitement sélectionnée.

Après votre session

Une fois la session terminée, un écran de décompte de la session s'affiche.

Si vous souhaitez commencer une nouvelle session, appuyez sur n'importe quel bouton pour continuer. Sinon, l'Unifit s'éteindra automatiquement après 15 secondes.

Pour éteindre l'Unifit à tout moment, appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant 3 à 5 secondes.

Une fois la séance terminée et l'Unifit éteint, retirez les électrodes de votre peau en tenant l'électrode elle-même et en tirant doucement. Ne tirez pas sur les fils conducteurs ou sur le fil de la queue de cochon de l'électrode.

Replacez les électrodes dans leur enveloppe plastique protectrice et remettez-les dans le sac plastique refermable. Assurez-vous que le sac soit correctement fermé.

Utilisation de la mémoire

Pour afficher la mémoire d'utilisation, appuyez sur les boutons Paramètres et Saut de phase et maintenez-les enfoncés pendant 3 secondes.

Pour revenir à l'écran d'accueil, appuyez sur les boutons Paramètres et Saut de phase et maintenez-les enfoncés pendant 1 seconde.

La mémoire de l'appareil peut être réinitialisée en maintenant simultanément les boutons mode et programme pendant 3 secondes. Cette opération ne peut être effectuée que lorsque l'écran de la mémoire est affiché.

07. Programmes TENS

La stimulation électrique transcutanée des nerfs offre une solution naturelle pour soulager la douleur de deux manières :

Porte de la douleur

Stimule les nerfs sensoriels pour empêcher les signaux de douleur d'être reçus par le cerveau.

La stimulation de la porte anti-douleur soulage la douleur pendant qu'elle est utilisée.

Libération d'endorphine

La TENS basse fréquence favorise la libération d'endorphines, l'antidouleur naturel du corps.

La libération d'endorphines s'accumule pendant 40 minutes et dure plusieurs heures après la fin de la stimulation.

Choix du programme

Il n'existe pas de programme unique pour une pathologie particulière, et le meilleur choix varie d'une personne à l'autre, même si elles présentent le même type de douleur. Les "utilisations recommandées" sont des suggestions pour aider à la sélection des programmes. Cependant, chaque utilisateur doit choisir à la fois le programme et le positionnement des électrodes qui lui conviennent le mieux.

Sélection de l'intensité

La sensation de stimulation devrait être forte mais confortable. Il peut être nécessaire d'augmenter l'intensité au cours de l'utilisation si votre corps s'habitude à la sensation.

Fréquence d'utilisation

Le TENS peut être utilisé aussi longtemps qu'il est nécessaire. Un traitement continu est sûr, mais les électrodes doivent être repositionnées régulièrement (au moins toutes les 12 heures) pour permettre à la peau d'être exposée à l'air.

Les programmes de libération d'endorphines fonctionnent mieux lorsque la force est suffisamment élevée pour entraîner de petites contractions musculaires. Les meilleurs résultats sont obtenus avec une durée de séance comprise entre 20 et 40 minutes. Une utilisation plus longue peut provoquer des douleurs musculaires.

Prog	Type d'allégement	Sensation Utilisation recommandée
1	Porte de la douleur	Sensation douce et constante	Pour la première utilisation du TENS. Ces programmes ont des paramètres légèrement différents. Choisissez celui qui vous convient le mieux.
2	Porte de la douleur	Douceur, sensation constante
3	Endorphine Entaillage		Pour les douleurs chroniques telles que le mal de dos et l'arthrite
4	Porte de la douleur + Endorphine	Pulsations	Pour les douleurs rayonnantes dans les bras et les jambes et les douleurs musculaires profondes (douleurs arthrosiques du genou, douleurs centrales de la sciatique). Ces programmes ont des paramètres légèrement différents, choisissez celui qui vous convient le mieux.
5	Porte de la douleur + Endorphine	Pulsations
6	Porte de la douleur + Endorphine	Tapotements alternés / constants	Pour une production maximale des deux peptides opioïdes centraux associés au soulagement de la douleur. Ces programmes ont des paramètres légèrement différents, choisissez celui qui vous convient le mieux.
7	Porte de la douleur + Endorphine	Tapotements alternés / constants
8	Porte de la douleur + Endorphine	Sensation de message relaxant	Les paramètres sont modulés pour empêcher l'accommodation.
9	Porte de la douleur + Endorphine	Sensation de message relaxant	Les réglages et l'intensité sont modulés pour empêcher l'accommodation.
10	Canal de la douleur	Sensation douce et constante	Traitement des zones riches en nerfs (par exemple, douleur faciale, douleur cervicale)
11	Porte de la douleur ou Endorphine	Sensation constante	Pour un contrôle manuel des réglages.
12	Porte de la douleur +/ou Endorphine	Pulsations

Pour les paramètres complets du programme, veuillez consulter la section 18 Spécifications.

08. Programmes EMS

Avant de sélectionner un programme EMS, vous devez sélectionner un mode EMS:

EMS I

Pour les petits muscles tels que ceux des mains.

EMS II

Pour les muscles de taille moyenne comme les bras et les pieds.

EMS III

Pour les grands muscles tels que les cuisses, les fesses et l'abdomen.

EMS III

Mode avancé pour une masse musculaire importante.

Avec le mode sélectionné, veuillez choisir l'un des programmes suivants.

Pour les paramètres complets du programme, veuillez consulter la section 18 Spécifications.

Prog Application La Description
1	Apaisant musculaire	Détendez les muscles autant que possible et favorisez les endorphines naturelles du corps pour favoriser le soulagement de la douleur et pour améliorer la circulation sanguine et fournir de l'oxygène dans le muscle.
2	Reprendre la formation	Favorise les fibres à contraction lente pour développer la force musculaire afin d'aider à réduire l'atrophie musculaire, prêt à reprendre les activités d'entraînement.
3	Reprendre la formation	Progressez à partir du programme 2 au fur et à mesure que la tolérance augmente.
4	Entrain-ement en résistance	Améliorer la capacité à développer un très haut niveau de force musculaire sur une longue période de temps. Améliorer l'efficacité de la consommation d'oxygène au niveau musculaire et la capacité à résister à l'accrétion de toxines, comme l'acide lactique. Pour les activités sportives nécessitant une activité musculaire prolongée très importante : Aviron, Vélo, Course de demi-fond.
5	Entrain-ement en résistance enrésistance	Progressez à partir du programme 4 au fur et à mesure que la tolérance augmente. Application alternative : Lipolyse Augmenter la circulation sanguine et modifier le métabolisme des lipocytes. Cela aide à stimuler les dépôts sous-cutanés de graisse, réduisant ou éliminant l’effet «peau d’orange» de la surface de la peau
6	Contraction musculaire maximale	Pour augmenter la masse musculaire et le volume et pour améliorer la force musculaire. Recherche d’hypertrophie musculaire.
8	Tonification Musculaire	Semblable au programme 7, mais en ajoutant du volume de préférence à l’endurance.
9	Production de Force, Activité Anaérobie	Augmenter la capacité musculaire à un niveau de force musculaire maximale instantanée, en transformant la force musculaire en action explosive. Utilisé pour toutes les activités nécessitant une puissance musculaire maximale dans un laps de temps très court, comme le judo, le sprint sur courte distance, le lancer du disque ou le lancer du poids.
10 Manuel		Sélectionnez la fréquence, la largeur d’impulsion, le temps de travail et de repos actif. Lors de la première utilisation, les valeurs par défaut sont affichées.
11 Manuel		Remarque : il existe deux programmes manuels, car l’appareil se souvient des réglages précédemment sélectionnés. Cela vous permet de créer deux programmes personnalisés.

Sélection travail/repos

Lors de la sélection des temps de travail et de repos pour les programmes manuels, le triangle d'avertissement s'affiche si le temps de repos actif est inférieur à :

Temps de repos = Temps de travail *

(WorkHz-16,66) / 16,66 secondes.

En effet, les fibres musculaires ne peuvent s'activer qu'un nombre limité de fois par minute (environ 1000) sans se fatiguer.

Avertissement : Consultez votre professionnel de santé avant de modifier

ces paramètres. Les réglages corrects dépendent de votre tonus musculaire et de vos objectifs d'exercice. Des réglages inappropriés peuvent entraîner une gêne, un équilibre musculaire indésirable, voire des lésions musculaires.

Sélection de l'intensité

L'objectif de l'EMS est de provoquer des contractions musculaires puissantes et visibles. L'intensité doit être augmentée jusqu'à environ trois fois le niveau auquel vous ressentez les premiers picotements, ou jusqu'au niveau le plus élevé que vous pouvez supporter sans douleur.

Utilisez une intensité faible lors de la première séance pour vous aider à comprendre le fonctionnement de la machine.

L'intensité doit être augmentée tout au long de la séance et progressivement au fil du temps. Vous obtiendrez ainsi des contractions efficaces et indolores.

Combiner l'activité bénévole

L'activité musculaire volontaire est plus efficace que la stimulation, et il est possible d'améliorer les progrès si vous combinez la contraction volontaire avec la stimulation. Pour de meilleurs résultats, essayez toujours de vous contracter volontairement pendant les phases de travail.

Fréquence d'utilisation

Idéalement, utilisez les programmes EMS une fois tous les deux jours pour chaque muscle avec un jour de repos entre les deux. Il est possible de travailler sur des paires de muscles, par exemple les cuisses et les abdominaux, en traitant un ensemble un jour et l'autre le lendemain.

Une utilisation régulière sur une période de 4 à 6 semaines devrait donner de bons résultats initiaux, en fonction des besoins de modelage du corps, de tonification, d'entraînement sportif ou de réhabilitation et de récupération.

09. Programmes de massage

Les programmes de massage peuvent être utilisés pour soulager la raideur des muscles. Il vous suffit d'expérimenter les différents programmes pour trouver celui qui vous convient le mieux.

Programme 1 alterne entre deux fortes sensations de compression/pétrissage.

Programme 2 alterne entre des tapotements lents et rapides.

Programme 3 alterne entre un pétrissage doux et un pétrissage fort.

Programme 4 comporte cinq étapes d'augmentation progressive de la force du pétrissage, en alternance avec des tapotements.

Programmes 5 et 7 alternent entre des tapotements lents et moyennement forts.

Programme 6 est une forme plus douce du programme 5.

Programme 8 est une sensation de

pompage à peu près à votre propre rythme cardiaque, qui augmente lentement en vitesse au cours des 20 minutes de traitement. Il est particulièrement efficace en cas de jambes et de veines gonflées.

Programme 9 consiste à presser/pétrir en 6 étapes d'intensité croissante.

Programme 10 génère une sensation de tapotement qui s'accélère progressivement, puis ralentit.

Remarque : il n'y a pas de restrictions quant à la fréquence d'utilisation des programmes de massage.

10. Placement des Électrodes

Placement des électrodes TENS

Le moyen le plus simple est d'appliquer les électrodes autour/près de la source de la douleur.

Le TENS active mieux les nerfs s'il se déplace le long du nerf plutôt que de le traverser. Ainsi, placez une électrode plus loin de la colonne vertébrale que la source de la douleur, et une autre plus près.

Si la douleur se situe dans ou près de la colonne vertébrale, vous pouvez placer un tampon de chaque côté de la colonne vertébrale.

Note: Voir des exemples de positionnement dans les instructions fournies avec vos électrodes.

Placement des électrodes EMS

Le placement des électrodes pour l'EMS est très important pour obtenir les meilleurs résultats.

Placez deux électrodes sur le gros du muscle, une électrode sur le point moteur du muscle. Le point moteur est la zone de la peau la plus proche de l'entrée du nerf moteur dans le muscle - à environ 1/3 de la descente du muscle à partir de la colonne vertébrale. Ici, il est plus facile de déclencher une contraction par stimulation électrique.

Faites l'expérience en déplaçant les électrodes sur la peau jusqu'à ce que vous localisiez le point au-dessus du muscle qui donne la contraction la plus nette.

i Remarque : L'électrode + doit être branchée sur le connecteur du fil de plomb rouge, l'électrode - sur le connecteur du fil de plomb noir.

Triceps

- - + + - +

Poitrine

Epaules et Trapèze Fessiers

Placement des électrodes de massage

Le mode de massage peut être utilisé sur n'importe quelle partie du corps. Toutefois, les applications les plus courantes sont illustrées dans les schémas suivants.

Un mauvais retour du sang vers le cœur est un problème courant qui entraîne des jambes gonflées et des varices. Le programme 8 aide à activer la pompe veineuse. Les déchets sont évacués, ce qui facilite l'écoulement du sang.

Conseils sur les électrodes

• Les tampons d'électrodes fournis sont réutilisables mais à usage unique. L'adhésif est un hydrogel pelable (à base d'eau).
• Afin d'obtenir la meilleure conductivité à travers les électrodes, assurez-vous toujours qu'elles sont en bon état et collantes.
• Avant l'utilisation, assurez-vous que votre peau soit propre et sèche.
• Retirez les électrodes de leur protection en plastique en tenant et en soulevant un coin de l'électrode et en tirant. Ne tirez pas sur le fil de la queue de cochon de l'électrode.
  • Après utilisation, replacez toujours

les électrodes sur la protection en plastique et dans le sac en plastique refermable.

- Si les électrodes s'assèchent, il est recommandé d'acheter un paquet de remplacement. Il est possible de restaurer une partie de l'adhérence du tampon en ajoutant une petite goutte d'eau sur chaque tampon et en l'étalant. Si l'on ajoute trop d'eau, le tampon d'électrode deviendra trop mou. Si cela se produit, placez les électrodes côté collant vers le haut dans un réfrigérateur pendant quelques heures. Cela devrait aider à restaurer une certaine adhérence.

• Par temps très chaud, il se peut que le gel des électrodes devienne mou. Dans ce cas, placez-les, toujours dans leur housse en plastique et dans leur sac refermable, dans un réfrigérateur jusqu'à ce qu'elles retrouvent leur état normal.
• Les électrodes fournies sont sans latex.
• Remplacez les électrodes lorsqu'elles perdent leur adhérence. Une mauvaise connexion peut provoquer une gène et une irritation de la peau.
• Les électrodes doivent toujours être utilisées par paires (deux électrodes sur chaque canal), afin que le signal puisse circuler dans un circuit.
• Il se peut que vous ressentiez plus de sensation dans un tampon que dans l'autre. C'est normal - cela dépend de la position des

électrodes par rapport à vos nerfs.

11. Chargerment de l'Unifit

L'Unifit est alimenté par une batterie Li-ion rechargeable intégrée. La batterie devrait durer au moins 10 heures à 50mA, 300μs, 50Hz.

Un adaptateur de charge est inclus dans le kit. Pour charger complètement la batterie, il faudra environ 2 heures.

L'état de la batterie est visible dans le coin supérieur droit de l'écran. Lorsque l'autonomie restante de la batterie est inférieure à 20 %, l'icône de la batterie devient rouge. Veuillez charger votre appareil Unifit à ce stade.

Avertissement: Utilisez

uniquement

l'adaptateur

d'alimentation fournis. L'utilisation d'autres chargeurs peut être dangereuse et annule la garantie.

Pour charger la batterie:

Connectez le chargeur à l'appareil et branchez-le sur la prise secteur. Un écran de charge s'affichera, indiquant le niveau de pourcentage de la batterie. Chargez l'appareil jusqu'à ce que le niveau de la batterie atteigne 100 %.

Pour garantir la durée de vie de la batterie, l'appareil doit être

rechargé au moins une fois tous les 3 mois.

Ne pas utiliser l'appareil lorsqu'il est en charge.

La tension de charge : DC 5V ; le courant de charge : 90mA.

Spécification de l'adaptateur de charge

• Sorties : DC 5 V ; 1A
• La tension d'entrée nominale ne doit pas dépasser 240 V
• Classification de protection contre les chocs électriques doit être : Classe II
  • Classification IP : au moins IP21
  • L'adaptateur doit être conforme à la norme IEC 60601-1 ou IEC 60950-1

Avertissements concernant la batterie

- Ce produit est équipé d'une batterie au lithium-ion. Le non-respect des instructions suivantes peut entraîner une fuite d'acide, une surchauffe, une explosion ou une inflammation de la batterie au lithium-ion et provoquer des blessures et/ou des dommages :

- Ne PAS : percer, ouvrir, démonter ou utiliser dans un environnement humide et/ou corrosif.

- Ne PAS exposer à des températures supérieures à 60°C (140F).

- Ne PAS placer, stocker ou laisser à proximité de sources de chaleur, sous la lumière directe du soleil, dans un endroit où la température est élevée, dans un récipient sous pression ou dans un four à microondes.

- Ne PAS immerger dans l'eau ou l'eau de mer, ni se mouiller.

- Ne PAS court-circuiter.

- Ne PAS transporter et stocker la batterie avec des objets métalliques pointus qui pourraient la percer (colliers, épingles à cheveux, ongles, etc.).

- Ne PAS frapper le pack avec un objet pointu et ne le jetez pas.

- Avertissement : Cet équipement ne doit être connecté qu'à un réseau d'alimentation avec une terre de protection afin d'éviter tout risque d'électrocution

- Ne pas placer l'équipement pendant la charge de manière à ce qu'il soit difficile d'utiliser l'adaptateur de charge. L'adaptateur de charge fourni est utilisé pour isoler les circuits de l'équipement de l'alimentation secteur.

- Utilisez uniquement le chargeur de batterie fourni pour recharger les batteries. Ne pas brancher le pack sur une prise électrique.

- Gardez les batteries hors de portée des enfants pour éviter qu'ils ne les avalent par erreur. En cas d'ingestion par un enfant, contactez immédiatement un professionnel de la santé.

- Si une fuite de batterie se produit et entre en contact avec la peau ou les yeux, se laver soigneusement avec beaucoup d'eau et consulter immédiatement un médecin.

Attention a la batterie

- Ne PAS utiliser dans un endroit où il y a une grande quantité d'électricité statique, sinon les dispositifs de sécurité de la batterie peuvent être compromis.

- Si la batterie dégage une odeur, génère de la chaleur, se décolore ou se déforme, ou semble anormale de quelque manière que ce soit pendant l'utilisation, la recharge ou le stockage, retirez-la immédiatement de l'appareil ou de la batterie et cessez de l'utiliser.

- Mise au rebut (élimination) : Mettez toujours les piles et l'appareil au rebut de manière responsable, conformément aux directives des autorités locales. Ne jetez pas les piles sur un feu car risque d'explosion.

12. Nettoyage et stockage

Nettoyez le boîtier et les fils de plomb au moins une fois par semaine en les essuyant avec un chiffon humide et une solution d'eau et de savon doux. Essuyer.

- NE PAS immérger votre appareil TENS 2 Sport dans l'eau.

- NE PAS utiliser d'autre solution de nettoyage que de l'eau et du savon.

La durée de conservation d'un paquet non ouvert d'électrodes autocollantes est de 2 ans. Elle peut être affectée par des températures très élevées ou une très faible humidité.

L'appareil n'a pas de durée de conservation fixe.

13. Pièces de rechange

Durée de vie prévue

• La machine dure souvent plus de 5 ans, mais elle est garantie 2 ans. Les accessoires (fils de plomb, électrodes et piles) ne sont pas couverts par la garantie.
• La durée de vie du plomb dépend fortement de l'utilisation. Manipulez toujours les fils avec précaution. Nous recommandons de remplacer les fils de plomb régulièrement (environ tous les 6 mois).
• Les électrodes devraient durer de 12 à 20 applications, en fonction de l'état de la peau et de l'humidité.

Les pièces de rechange suivantes peuvent être commandées auprès de votre fournisseur ou distributeur (voir la couverture arrière pour les coordonnées) ou auprès de TensCare sur www.tenscare.co.uk ou [phone].

E-CM5050	Tampons d'électrode carrés Lot de 4
E-CM50100	Grandes électrodes Lot de 4
E-ULSTIM-X	Electrodes carrées hypoallergéniques Lot de 4

L-CPT Fil d'alimentation

X-BX-UR Boucle de ceinture
X-UNICH	Adaptateur de charge
X-MULTIPA-UK	Fiches UK
X-MULTIPA-EU	Fiches EU
X-MULTIPA-USA	Fiches US

14. Garantie

Cette garantie concerne uniquement l'appareil. Elle ne couvre pas les électrodes, l'adaptateur de charge ou les fils de plomb.

Ce produit est garanti contre tout défaut de fabrication pendant 2 ans à compter de la date d'achat.

Cette garantie est nulle si le produit est modifié ou altéré, s'il est soumis à une mauvaise utilisation ou à un abus, s'il est endommagé pendant le transport, s'il manque de soin responsable, s'il est tombé, si une batterie incorrecte a été installée, si l'unité a été immergée dans l'eau, si les dommages sont dus au non-respect du livret d'instructions écrites joint, ou si les réparations du produit sont effectuées sans l'autorisation de TensCare Ltd.

Nous réparerons ou, à notre choix, remplacerons gratuitement toute pièce nécessaire pour corriger le matériel ou la fabrication, ou remplacerons l'unité entière et vous la rendrons pendant la période de garantie. Dans le cas contraire, nous établirons un devis pour toute réparation qui sera effectuée

sur acceptation de notre devis. Les avantages conférés par cette garantie s'ajoutent à tous les autres droits et recours relatifs au produit, dont dispose le consommateur en vertu de la loi de 1987 sur la protection des consommateurs.

Nos produits sont assortis de garanties qui ne peuvent être exclues en vertu de la loi britannique sur la protection des consommateurs. Vous avez le droit de faire réparer ou remplacer les biens si ceux-ci ne sont pas de qualité acceptable.

Avant d'envoyer votre unité en service

Avant d'envoyer votre unité en service, veuillez prendre quelques minutes pour faire ce qui suit

Lisez votre manuel et assurez-vous que vous suivez toutes les instructions.

Retour de votre unité pour service

Si une réparation est nécessaire pendant la période de garantie, joignez la partie détachable de la carte de garantie et votre preuve d'achat. Veuillez vous assurer que tous les détails pertinents sont complétés avant d'envoyer votre appareil pour réparation. Assurez-vous que vos coordonnées sont toujours à jour et joignez une brève description du problème que vous rencontrez à votre reçu d'achat.

Pour des raisons d'hygiène, veuillez ne pas inclure les électrodes usagées. N'envoyez que l'appareil et les fils de connexion.

Veuillez retourner à vos frais l'appareil et la carte de garantie à:

TensCare Ltd

9 Blenheim Road,

Epsom, Surrey

KT19 9BE, UK

Si vous souhaitez de plus amples informations, n'hésitez pas à nous contacter en appelant notre numéro :

[phone].

15. Dépannage

Si votre Unifit ne fonctionne pas correctement, veuillez vérifier les points suivants:

Problème Causes possibles Solution
Pas d'affichage	Batterie déchargée	Chargez la batterie. Voir section 11
	Batterie endommagée	Contactez le fournisseur. Aucun entretien ou étalonnage n'est nécessaire, hormis le remplacement des tampons de gel et le chargement de la batterie. Ne modifiez pas l'appareil car cela pourrait réduire la sécurité ou l'efficacité.
Affichage d'une batterie faible	Piles faibles Chargez la batterie
Les commandes ne fonctionnent pas	Le clavier est verrouillé Si l'icône de verrouillage s'affiche, appuyez sur l'un des boutons - pour déverrouiller l'appareil.
Aucune sensation	L'intensité n'est pas assez forte	Augmentez l'intensité jusqu'à ce que vous ressentiez une sensation forte mais confortable
Le réglage de l'intensité revient à 0mA	Il existe une erreur de connexion entraînant un circuit ouvert.	Assurez-vous que les électrodes sont correctement fixées à votre corps et que le fil conducteur est inséré à la fois dans les électrodes et dans l'appareil
	Tampons ou fils conducteurs défectueux	Essayez d'utiliser l'autre fil conducteur ou les autres électrodes. Si un problème survient, il peut être nécessaire d'acheter des pièces de rechange.
L'icône d'averissement cignote	Les paramètres TRAVAIL/REPOS du mode manuel EMS ot été ajustés en dehors du rapport recommandé	Poursuivez le traitement avec prudence et arrêtez si la stimulation devient inconfortable

Si l'examen ci-dessus n'a pas permis de résoudre votre problème, ou de signaler une opération ou des événements inattendus, appelez TensCare ou votre fournisseur ou distributeur local (adresse au dos de la couverture) pour obtenir des conseils.

Contactez le service clientèle de TensCare au [phone]. Notre personnel est formé pour vous aider à résoudre la plupart des problèmes que vous avez pu rencontrer, sans qu'il soit nécessaire d'envoyer votre produit en réparation.

Le règlement européen sur les dispositifs médicaux exige que tout incident grave survenu en rapport avec ce dispositif soit signalé au fabricant et à l'autorité compétente de votre pays. Vous trouverez ces informations à l'adresse suivante:

Les équipements de communication sans fil tels que les appareils de réseau domestique sans fil, les téléphones mobiles, les téléphones sans fil et leurs stations de base, les talkies-walkies peuvent affecter ces équipements et ne doivent pas être utilisés à moins de 30 cm de toute partie de l'appareil.

(Note. Comme indiqué au point 5.2.1.1(f) de la norme CEI 60601-1-2:2014 pour les ÉQUIPEMENTS ME).

Note: Pour les hôpitaux, les tableaux complets des conseils en matière de CEM sont disponibles sur demande.

17. Élimination des déchets de produits électriques et électroniques (WEEE)

L'une des dispositions de la directive européenne 2012/19/UE est que tout ce qui est électrique ou électronique ne doit pas être traité comme un déchet domestique et simplement jeté. Pour vous rappeler cette directive, tous les produits concernés sont désormais marqués d'un symbole de poubelle barrée, comme illustré ci-dessous.

Pour vous conformer à la directive, vous pouvez nous renvoyer votre ancien appareil d'électrothérapie pour qu'il soit éliminé. Il vous suffit d'imprimer une étiquette "PACKETPOST RETURNS" préaffranchie sur notre site web www.tenscare.co.uk, de la fixer à une enveloppe ou à un sac rembourré contenant l'appareil, et de nous la renvoyer par la poste. Dès réception, nous traiterons votre ancien appareil pour la récupération et le recyclage des composants afin de contribuer à la conservation des ressources mondiales et de minimiser les effets négatifs sur l'environnement.

18. Spécifications techniques

Paramètres du programme

TENS Programmes:

Prog	Preset / Manual	Frequency (Hz)	Pulse Width (μs)	Output	Prog time (min)
1	Préréglé	80	150	Constante	C
2	Préréglé	100	200	Constante	C
3	Préréglé	2	250	Constante	30
4	Préréglé	100 (in 2 Hz burst)	150	Éclater	30
5	Préréglé	150 (in 2 Hz burst)	200	Éclater	30
6	Préréglé	2/80	200/100	Han	30
7	Préréglé	2/100	200/150	Han	30
8	Préréglé	10/100	250	PFM	C
9	Préréglé	2/120	200/100	FM	C
10	Préréglé	100	75	DTENS	C
11	Manuel	2-150	50-300	Constante	5-90/C
12	Manuel	2-150	50-300	Éclater 2Hz	5-90/C

EMS Programmes:

Programme	Préréglé/Manuel	Phase	Travail							Repos actif(Phase train uniquement)				Durée de la phase (min)
			La fréquence(Hz)	Largeur d'impulsion (μs)				Fois (s)	Amplitude %	La fréquence(Hz)	Largeur d'impulsion(μs)	Fois (s)	Amplitude %
				I II III	IIIII
1	Préréglé	Chauffer	6	200	280	340	400	300	100	4 200	2 50			5
		Train	10	200	280	340	400	9	80					41
		Cool	3	200	280	340	400	600	70					10
2	Préréglé	Chauffer	6	200	280	340	400	120	100	4 200	11 70			2
		Train	22	200	280	340	400	7	80					18
		Cool	3	200	280	340	400	180	70					3
3	Préréglé	Chauffer	6	200	280	340	400	120	100	4 200	11 50			2
		Train	25	200	280	340	400	7	80					21
		Cool	3	200	280	340	400	180	70					3
4	Préréglé	Chauffer	6	200	280	340	400	120	100	4 200	11 50			2
		Train	40	200	280	340	400	7	80					18
		Cool	3	200	280	340	400	180	70					3
5	Préréglé	Chauffer	6	200	280	340	400	120	100	4 235	11 50			2
		Train	55	200	280	340	400	5	80					27
		Cool	3	200	280	340	400	180	70					3
6	Préréglé	Chauffer	5	200	280	340	400	300	100	5	200	10	50	5
		Train	60	200	280	340	400	4	80					41
		Cool	3	200	280	340	400	600	70					10
7	Préréglé	Chauffer	5	200	280	340	400	300	100	4 200	11 25			5
		Train	65	200	280	340	400	4	80					20
		Cool	3	200	280	340	400	600	70					10
8	Préréglé	Chauffer	6	200	280	340	400	120	100	4	200	14	50	2
		Train	75	200	280	340	400	4	80					25
		Cool	3	200	280	340	400	180	70					3
9	Préréglé	Chauffer	5	200	280	340	400	300	100	4	200	36	25	5
		Train	100	200	280	340	400	6	80					28
		Cool	3	200	280	340	400	600	70					10
10	Manuel	Chauffer	6	200	280	340	400	120	100	4	200	1-60		1-90
		Train	10-120	100-400				1-30	80
		Cool	3	200	280	340	400	180	70
		Default	35	280				5		4	200	9		20
11	Manuel	Chauffer	6	200	280	340	400	120	100	4	200	1-60		1-90
		Train	10-120	100-400				1-30	80
		Cool	3	200	340	400		180	70
		Default	50	300				5		4	200	9		20

Programmes de massage

Prog	Tiempo (min)	Fase	Tiempo de fase (min)	1		2		Salida
				Frecuencia (Hz)	Ancho de pulso (μs)	Frecuencia (Hz)	Ancho de pulso (μs)
1	30	1	30	85	200	135	100	Burst
2	30	1	2	1	200	15	200	Burst
3	30	1	2	25	200	80	200	Burst
4 40		1	4	1	250	4	250	FM
		2	6	20	250	-	-	IM
		3		4	250
		4	4	1	250	4	250	FM
		5	6	30 250		-	-	IM
		6		4	250
		7	4	1	250	8	250	FM
		8	6	40 250		-	-	IM
		9		4	250
		10	4	1	250	8	250	FM
		11	6	50 250		-	-	IM
		12		4	250
5 30		1	30	5	300	-	-	Constante
		2		8	300
6 30		1	30	5	200	-	-	Constante
		2		8	200
7 30		1	30	5	300	-	-	Constante
		2		8	300
8 20		1	5	250	25	250	250	Ráfaga 1Hz
		2	5	-	-	-	-	Ráfaga 1.25 Hz
		3	5					Ráfaga 1.42 Hz
		4	5					Ráfaga 1.66 Hz
9 30		1	-	25 200		-	-	2/2
		2		30	200			2/2
		3		40	200			1/1
		4		50	200			1/1
		5		70	200			0.5/1
		6		80	200			0.5/1
10	30	1	-	1 200		-	-	15 pulsos
		2		2	200			11 pulsos
		3		3	200			18 pulsos
		4		4	200			11 pulsos
		5		5	200			15 pulsos
		6		6	200			20 pulsos
		7		9	200			26 pulsos
		8		11	200			33 pulsos
		9		15	200			30 pulsos
		10		25	200			1 pulso
		11		15	200			30 pulsos
		12		11	200			33 pulsos
		13		9	200			26 pulsos
		14		6	200			20 pulsos
		15		5	200			15 pulsos
		16		4	200			11 pulsos
		17		3	200			18 pulsos
		18		2	200			11 pulsos

Remarque : il n'y a pas de restrictions quant à la fréquence d'utilisation des programmes de massage.

Spécification du dispositif

Forme d'onde Symmetrical rectangular bi-phasic
Amplitude (sur une charge de 1 kOhm)	99 mA zero to peak in 99 steps +/- 10%
Sortie Courant constant 500-1000 Ohm	Tension constante > 1000 Ohm
Énergie maximale de l'impulsion	Sortie totale limitée à 25 μC par impulsion
Fiche de sortie Entièrement blindé : à l'épreuve du toucher
Canal Double canal
Batterie Batterie lithium-ion intégrée	Évaluations : 1500mAh, 5.55Wh, 3.7V
Poids 128.5g
Dimensions 125 x 62 x 26mm
Classification de sécurité Source d'énergie interne.
	Conçu pour une utilisation continuePas de protection spéciale contre l'humidité
Version du logiciel R2_00
Partie appliquée Électrodes de surface cutanée
Spécifications environnementales
Conditions de fonctionnement Plage de température : 5 à 40°C
	Humidité : 15 à 90% RH sans condensationPression atmosphérique : 700 hPa à 1060 hPa
Conditions de stockage	Plage de température : -10-+60°C (≤ 1 mois)-10-+45°C (≤ 3 mois)-10-+28°C (≤ 1 année)Humidité : 15 à 75% RH sans condensationPression atmosphérique : 700 hPa à 1060 hPa

Note: Les spécifications électriques sont nominales et peuvent varier par rapport

aux valeurs indiquées en raison des tolérances normales de production d'au moins 5 %.

Note: Au moins 30 minutes sont nécessaires pour que l'appareil se réchauffe/

refroidisse à partir de la température de stockage minimale/maximale entre les

utilisations jusqu'à ce qu'il soit prêt pour l'utilisation prévue.

Carte de garantie

NE RENVOYEZ CETTE PARTIE QUE LORSQUE VOUS RENVOYEZ VOTRE PRODUIT POUR RÉPARATION SOUS GARANTIE.

NOM:

ADDRESSE:

CODE POSTAL:

TÉLÉPHONE DE JOUR:

E-MAIL:

MODÈLE:

DATE D'ACHAT:

JOINDRE LA PREUVE D'ACHAT

NE PAS ENVOYER D'ÉLECTRODES OU DE CÂBLES

NOM DU DÉTAILLANT:

ADRESSE DU DÉTAILLANT:

CODE POSTAL DU DÉTAILLANT:

UNE BRÈVE DESCRIPTION DU PROBLÈME QUE VOUS RENCONTREZ:

LA GARANTIE EST NULLE SI LES INFORMATIONS CI- DESSUS NE SONT PAS COMPLÈTES ET CORRECTES.

Tableau des symboles

PARTIE APPLIQUEE DE TYPE BF : équipement offrant un degré de protection contre les chocs électriques, avec partie appliquée isolée. Indique que cet appareil a un contact conducteur avec l'utilisateur final.

Ce symbole sur l'appareil signifie "Se référer au mode d'emploi".

Limitation de la température : indique les limites de température auxquelles le dispositif médical peut être exposé en toute sécurité.

Limitation de l'humidité : indique les limites d'humidité auxquelles le dispositif médical peut être exposé en toute sécurité.

Pression atmosphérique : indique les limites atmosphériques auxquelles le dispositif médical peut être exposé en toute sécurité.

Numéro de lot : indique le code de lot du fabricant afin que le lot ou le lot puisse être identifié.

Numéro de série : indique le numéro de série du fabricant afin qu'un dispositif médical spécifique puisse être identifié.

Numéro de catalogue : indique le numéro de catalogue du fabricant afin que le dispositif puisse être identifié.

Pression atmosphérique : indique les limites atmosphériques auxquelles le dispositif médical peut être exposé en toute sécurité.

Symbole du fabricant

Date de fabrication : indique la date à laquelle le dispositif médical a été fabriqué. Elle est incluse dans le numéro de série qui se trouve sur le dispositif (généralement au dos du dispositif), soit sous la forme "E/Année/Numéro" (YY/123456) ou "E/Mois/Année/Numéro" (MM/YYYY/123456).

Marque CE

Dispositif médical

Ce dispositif médical est indiqué pour une utilisation à domicile.

Symbole de l'importateur

IP22

Cet appareil médical n'est pas étanche contre l'eau et doit être tenu à l'écart de tout liquide.

Le premier numéro 2 : Protégé contre l'accès avec le doigt à des parties dangereuses, un doigt test de 12 mm de diamètre et 80 mm de long est protégé du contact avec des parties dangereuses. Est également protégé contre l'accès de tout objet étranger de plus de 12,5 mm de diamètre.

Le second numéro 2 : Protégé contre des gouttes d'eau tombant verticalement lorsque l'enceinte est inclinée jusqu'à 15°. Des gouttes d'eau tombant verticalement ne devraient pas avoir d'effets nocifs lorsque l'enceinte est inclinée à n'importe quel angle jusqu'à 15° de chaque côté de la verticale.

Les notes sont utilisées pour fournir des éclaircissements ou des recommandations.

L'avertissement est utilisé lorsque le non-respect des instructions peut entraîner des blessures graves ou la mort.

Une mise en garde est utilisée lorsque le non-respect des instructions peut entraîner une blessure mineure ou modérée, ou des dommages à l'appareil ou à d'autres biens.

Une Contre-indication est utilisée lorsqu'un appareil ne doit pas être utilisé car le risque d'utilisation l'emporte clairement

Lieber Kunde,

Programmes de massage

Prog	Zeit (min)	Phase	Phasenzeit (min)	1		2		Ausgabe
				Frequenz (Hz)	Impulsbreite (μs)	Frequenz (Hz)	Impulsbreite (μs)
1	30	1	30	85	200	135	100	Burst
2	30	1	2	1	200	15	200	Burst
3	30	1	2	25	200	80	200	Burst
4 40		1	4	1	250	4	250	FM
		2	6	20	250	-	-	IM
		3		4	250
		4	4	1	250	4	250	FM
		5	6	30 250		-	-	IM
		6		4	250
		7	4	1	250	8	250	FM
		8	6	40 250		-	-	IM
		9		4	250
		10	4	1	250	8	250	FM
		11	6	50 250		-	-	IM
		12		4	250
5 30		1	30	5	300	-	-	Constante
		2		8	300
6 30		1	30	5	200	-	-	Constante
		2		8	200
7 30		1	30	5	300	-	-	Constante
		2		8	300
8 20		1	5	250	25	250	250	Ráfaga 1Hz
		2	5	-	-	-	-	Ráfaga 1.25 Hz
		3	5					Ráfaga 1.42 Hz
		4	5					Ráfaga 1.66 Hz
9 30		1	-	25 200		-	-	2/2
		2		30	200			2/2
		3		40	200			1/1
		4		50	200			1/1
		5		70	200			0.5/1
		6		80	200			0.5/1
10	30	1	-	1 200		-	-	15 pulsos
		2		2	200			11 pulsos
		3		3	200			18 pulsos
		4		4	200			11 pulsos
		5		5	200			15 pulsos
		6		6	200			20 pulsos
		7		9	200			26 pulsos
		8		11	200			33 pulsos
		9		15	200			30 pulsos
		10		25	200			1 pulso
		11		15	200			30 pulsos
		12		11	200			33 pulsos
		13		9	200			26 pulsos
		14		6	200			20 pulsos
		15		5	200			15 pulsos
		16		4	200			11 pulsos
		17		3	200			18 pulsos
		18		2	200			11 pulsos
