BEDIENUNGSANLEITUNG Unifit TensCare

Connectez l'appareil aux électrodes Verbinden Sie das Gerät mit den Elektroden Collegare l'unità agli elettrodi

3

Wählen Sie ein Programm, indem Sie die P-Taste drücken

Place the electrodes on the area to be treated Coloque los electrodos en el área a tratar Placez les électrodes sur la zone à traiter Platzieren Sie die Elektrodenpads auf dem zu behandelnden Bereich Posizionare gli elettrodi sulla zona da trattare

4

Vielen Dank, dass Sie sich für Unifit entschieden haben. TensCare steht für hochwertige, gründlich getestete Produkte für die Anwendungen in den Bereichen sanfte Elektrotherapie, Muskeltonisierung, Kontinenzmanagement und Schmerzlinderung während der Wehen.

Bitte lesen Sie diese Gebrauchsanweisung sorgfältig durch und bewahren Sie sie für den späteren Gebrauch auf, machen Sie sie anderen Benutzern zugänglich und beachten Sie die darin enthaltenen Informationen.

Mit freundlichen Grüßen,

Ihr TensCare-Team

Inhalt

1. Einleitung 103
2. Vorhergesehene 103
3. Inhalt 104
4. Kontraindikationen, Warnhinweise und Vorsichtsmassnahmen 105
5. Unifit Gerät 109
6. Gebrauchs-anweisung 111
7. TENS-Programme 113
8. EMS-Programme 115
9. Massage-Programme 118
10. Pad Platzierung 119
11. Laden Des Akkus 123
12. Zubehör 125
13. Garantie 126
14. Fehlersuche 128
15. EMC 129

16. Technische Spezifikation 130

17. Reinigung & Largerung 125

18. Entsorgung von elektround elektron-ikaltgeräten (WEEE) 129

1. Einleitung

Gerätebeschreibung & Konstruktionsprinzipien

Das Unifit vereint die Behandlungsmöglichkeiten eines TENS-Geräts, eines EMS- oder NMES-Geräts und eines entspannenden Massagestimulators in einem Gerät.

Es sendet über zwei oder vier selbstklebende Elektrodenpads eine kleine und sanfte Stimulation (ähnlich Ihren natürlichen Nervenimpulsen) an die zu behandelnden Muskeln, um Ihnen zu helfen, Ihren Körper zu straffen und zu festigen.

Rehabilitation: Neuromuskuläre Erleichterung, Muskel-Redukation, Muskeltraining, Prävention/ Verlangsamung von Atrophie/ Hypotrophie EMS verbessert nachweislich den Blutfluss und die Durchblutung.

Sporttraining: Verbesserung der Muskelkraft und Leistung; Aufwärmen, Kraft, Geschwindigkeit, Leistung, Widerstand, Ausdauer und Erholung.

Muskelentspannung: Lockerung von Muskelverspannungen, Verbesserung von muskulären Ermüdungssymptomen und Verringerung von Müdigkeit und Muskelverspannungen

2. Vorhergesehene

Unifit ist ein medizinisches Gerät, das für den Einsatz in der häuslichen Pflege zur Verbesserung des Muskeltonus und der Muskelmasse sowie zur symptomatischen Linderung und Behandlung von akuten oder chronischen lokalisierten Schmerzen und Muskelschmerzen entwickelt wurde. Es ist für die Verwendung durch alle geeignet, die das Gerät bedienen können und die Anweisungen verstehen.

Verwenden Sie das Gerät nicht für einen anderen als den vorgesehenen Einsatzzweck.

Warnung: Nicht geeignet für die Anwendung bei Kindern ohne Aufsicht.

3. Inhalt

Die Packung enthält:

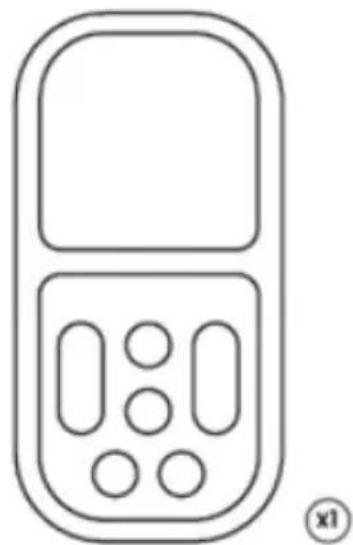

1 x Unifit Einheit

2 x Leitungsdrähte (L-ST2)

4 x 50x50mm Elektroden (E-CM5050)

1 x Ladeadapter (EU/UK) (X-LXC)

1 x Abnehmbarer Gürtelclip

1 x Aufbewahrungstasche

1 x Gebrauchsanweisung

4. Kontraindikationen, Warnhinweiseund Vorsichtsmassnahmen

Kontraindikationen

- Verwenden Sie es NICHT, wenn Sie einen Herzschrittmacher haben (oder wenn Sie ein Herzrhythmusproblem haben) oder mit irgendwelchen elektronischen medizinischen Geräten. Die Verwendung dieses Geräts mit elektronischen medizinischen Geräten kann zu einem fehlerhaften Betrieb des Geräts führen. Die Stimulation in unmittelbarer Nähe eines implantierten Geräts kann einige Modelle beeinflussen.

- Verwenden Sie es NICHT während der ersten drei Monate der Schwangerschaft. Es ist nicht bekannt, ob TENS und EMS die fötale Entwicklung beeinflussen können.

- Verwenden Sie es NICHT auf dem Bauch in den späteren Phasen der Schwangerschaft. Beenden Sie die Anwendung sofort, wenn Sie unerwartete Wehen erleben.

Warnungen

- Verwenden Sie es NICHT beim Autofahren, Bedienen von Maschinen oder ähnlichen Handlungen, die eine Muskelkontrolle erfordern. Lose Elektrodenpads, beschädigte Leitungen oder plötzliche Änderungen des Kontakts

können kurze unwillkürliche Muskelbewegungen verursachen.

- Verwenden Sie es NICHT, um nicht diagnostizierte Schmerzen zu maskieren oder zu lindern. Dies kann die Diagnose einer fortschreitenden Erkrankung verzögern.

- Verwenden Sie es NICHT, wenn Sie in dem zu behandelnden Bereich Folgendes haben: aktiven oder vermuteten Krebs oder nicht diagnostizierte Schmerzen mit einer Vorgeschichte von Krebs. Eine direkte Stimulation durch ein bestätigtes oder vermutetes Malignom sollte vermieden werden, da sie das Wachstum und die Ausbreitung von Krebszellen fördern kann.

- Verwenden Sie es NICHT gleichzeitig mit diagnostischen/therapeutischen Hochfrequenzgeräten im Krankenhaus. Andernfalls kann es zu Verbrennungen im Bereich der Elektroden kommen und das Gerät kann beschädigt werden. Verwenden Sie KEINE Elektroden an der Vorderseite des Halses. Die Stimulation an der Vorderseite des Halses kann Ihre Herzfrequenz beeinflussen oder eine Kontraktion des Halses verursachen.

- Verwenden Sie KEINE Elektroden über der Brust. Eine sehr starke Stimulation über der Brust kann einen zusätzlichen Herzschlag und/

oder Rhythmusstörungen Ihres Herzens verursachen, die tödlich sein können.

• Verwenden Sie das Gerät NICHT in unmittelbarer Nähe (z. B. 1 m) von Kurzwellen- oder Mikrowellengeräten, da dies zu einer Instabilität der Stimulator Leistung führen kann.
• Wenden Sie das Gerät NICHT in der Nähe des Brustkorbs an, da die Einleitung von elektrischem Strom das Risiko von Herzflimmern erhöhen kann.
  • Die Stimulation sollte nicht über oder durch den Kopf, direkt auf die Augen, über den Mund, auf die Vorderseite des Halses (insbesondere den Sinus carotis), oder von Elektroden, die auf dem oberen Rücken oder über dem Herzen platziert sind, erfolgen.
• Nicht geeignet für die Anwendung bei Kindern ohne ärztliche Aufsicht.
• Beenden Sie die Verwendung des Geräts und wenden Sie sich an einen Arzt, wenn Sie unerwünschte Reaktionen auf das Gerät feststellen.

Vorsicht

• Vorsicht ist geboten, wenn Sie eine Blutungsstörung haben, da die Stimulation den Blutfluss in der stimulierten Region erhöhen kann.

• Vorsicht ist geboten, wenn Sie einen Verdacht auf Epilepsie haben oder diese diagnostiziert wurde, da die elektrische Stimulation die Anfallsschwelle beeinflussen kann.

• Vorsicht ist geboten, wenn das Gerät gleichzeitig mit einem Überwachungsgerät mit am Körper getragenen Elektrodenpads verbunden ist. Es kann die zu überwachenden Signale stören.

• Nach kürzlich erfolgten chirurgischen Eingriffen ist Vorsicht geboten. Die Stimulation kann den Heilungsprozess stören.
• Halten Sie das Gerät von Quellen starker Magnetfelder wie Fernsehern, Mikrowellenherden und HiFi-Lautsprechern fern, da diese den LCD-Bildschirm beeinträchtigen können.
  • Vorsicht Erlauben Sie nicht die Verwendung durch Kinder, die die Anweisungen nicht verstehen können, oder durch Personen mit kognitiven Einschränkungen, z. B. Alzheimer oder Demenz.
• Halten Sie es von Kindern unter 5 Jahren, Haustieren und Ungeziefer fern. Lange Drähte und Ladekabel - Strangulationsgefahr bei Kleinkindern.
• Seien Sie vorsichtig, wenn Sie das Unifit bei hohen Kraftstufen verwenden. Längerer Gebrauch bei hohen Einstellungen kann zu Muskelverletzungen oder Gewebeentzündungen führen. Das Unifit ist in der Lage, über einen Zeitraum von 1 Sekunde gemittelt mehr als 10 mA (RMS) oder 10 V abzugeben. Dies wird durch das gelbe LED-Licht an der Ausgangsbuchse angezeigt.

- Vorsicht Nicht für die Verwendung in einer sauerstoffreichen Umgebung vorgesehen.

- Vorsicht Nicht für die Verwendung in Verbindung mit entflammbaren Anästhetika oder entflammbaren Mitteln vorgesehen.

• Vorsicht Der Patient ist ein vorgesehener Bediener.

- Vorsicht Warten und pflegen Sie das Gerät nicht, während es mit einem Patienten verwendet wird

- Vorsicht Die Wartung und alle Reparaturen sollten nur von einer autorisierten Stelle durchgeführt werden. Der Hersteller übernimmt keine Verantwortung für die Ergebnisse von Wartungs- oder Reparaturarbeiten durch nicht autorisierte Personen.

- Falls erforderlich, stellen wir Ihnen Schaltpläne, Bauteillisten oder andere Informationen zur Verfügung, die autorisiertes Servicepersonal bei der Reparatur des Geräts unterstützen.

- Vorsicht! Tauchen Sie Ihr Gerät nicht in Wasser ein und stellen Sie es nicht in die Nähe von übermäßiger Hitze, wie z. B. einem Kamin oder Heizstrahler, oder von Quellen hoher Luftfeuchtigkeit, wie z. B. einem Vernebler oder Wasserkocher, da dies dazu führen kann, dass es nicht mehr richtig funktioniert.

- Vorsicht! Halten Sie das Gerät von Sonnenlicht fern, da langfristige Sonneneinstrahlung das Gummi beeinträchtigen kann, so dass es

weniger elastisch wird und reißt.

- Vorsicht! Halten Sie das Gerät von Fusseln und Staub fern, da eine längere Einwirkung von Fusseln oder Staub die Buchsen beeinträchtigen oder zu einem schlechten Kontakt des Batterieanschlusses führen kann.

- Vorsicht! Temperatur & Relative Luftfeuchtigkeit der Lagerung: 10°C–+45°C (≤ 3 Monate), 15%–75% R.H. Temperatur & Relative Luftfeuchtigkeit bei Transport: -10°C – +60°C, 15%–75% R.H.

- Es gibt keine vom Benutzer zu wartenden Teile. Versuchen Sie nicht, das Gerät zu öffnen oder zu verändern. Dies kann den sicheren Betrieb des Geräts beeinträchtigen und führt zum Erlöschen der Garantie.

Hinweis: Es sind keine

Nebenwirkungen bekannt, und eine langfristige Anwendung ist nicht schädlich. Das Gerät beansprucht jedoch Ihre Muskeln, und bei ungewohnter Belastung kann es zu Muskelkater kommen. Sollte dies der Fall sein, reduzieren Sie einfach die Stärke des Geräts oder lassen Sie Ihre Muskeln ruhen, bis der Schmerz verschwindet.

Elektrodenpads Vorsicht

- Vorsicht! Ignorieren Sie keine allergische Reaktion auf die Elektrodenpads: Wenn eine Hautreizung auftritt, hören Sie auf, das Gerät zu verwenden, da diese

Art von Elektroden möglicherweise nicht für Sie geeignet ist. Alternative Elektrodenpads, die speziell für empfindliche Haut hergestellt wurden, sind erhältlich.

• Vorsicht! Verwenden Sie dieses Gerät nicht mit anderen als den vom Hersteller empfohlenen Elektroden oder Elektrodenpads. Die Leistung kann von der Spezifikation abweichen. Elektroden mit kleinerer Oberfläche können zu Gewebereizungen führen.
• Verwenden Sie keine Elektrodenpads, die kleiner als 50 x 50 mm sind.

LEGEN SIE KEINE ELEKTRODENPADS AN:

• Auf Haut, die kein normales Empfinden hat. Wenn die Haut betäubt ist, kann eine zu große Stärke verwendet werden, was zu einer Hautentzündung führen kann.
• Auf verletzter Haut. Die Elektrodenpolster könnten eine Infektion begünstigen.
• An der Vorderseite des Halses Dies kann dazu führen, dass sich die Atemwege verschließen und es zu Atemproblemen kommt. Kann plötzlichen Blutdruckabfall verursachen (vasovagale Reaktion).
• Über den Augen. Kann das Sehvermögen beeinträchtigen oder Kopfschmerzen verursachen.

- Über die Vorderseite des Kopfes. Die Wirkung auf Patienten, die einen Schlaganfall oder Krampfanfälle hatten, ist nicht bekannt. Kann Ihren Gleichgewichtssinn beeinträchtigen. Die Auswirkungen der Stimulation auf das Gehirn sind unbekannt.

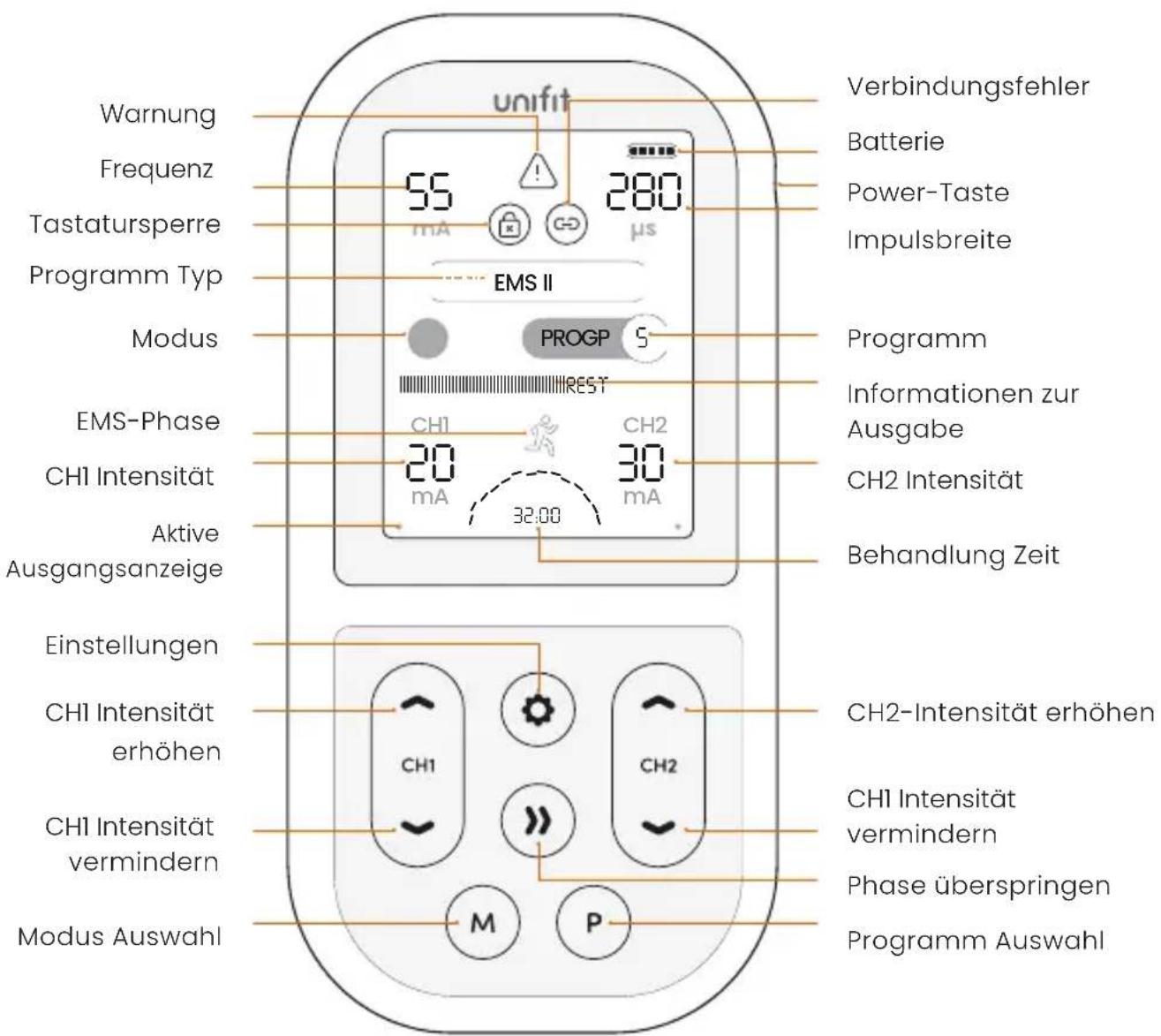

5. Unifit Gerät

unifit Warning Frequenz Tastatursperre Programm Typ Modus EMS-Phase CHI Intensität Aktive Ausgangsanzeige Einstellungen CHI Intensität erhöhen CHI Intensität vermindern Modus Auswahl 55 mA 280 μs EMS II PROGP 5 REST CH1 20 mA 30 32:00 Verbindungsfehler Batterie Power-Taste Impulsbreite Programm Informationen zur Ausgabe CH2 Intensität Behandlung Zeit CH1 CH2-Intensität erhöhen CHI Intensität vermindern Phase überspringen Programm Auswahl

Strom

Um das Gerät einzuschalten, halten Sie die Power-Taste 1 Sekunde lang gedrückt.

Um das Gerät auszuschalten, halten Sie die Power-Taste 3 Sekunden lang gedrückt.

Kanal Erhöhung/Verringerung

Erhöhen und verringern Sie die Intensität jedes Kanals mit den Tasten Erhöhen und Verringern.

CH1 ▲ CH1 ▼ steuern die Intensität der linken Blei-/Elektrodenpads.

CH2 ▲ CH2 ▼ steuern die Intensität der rechten Elektrodenpads. Mit jedem Druck auf die Tasten ▲ und ▼ wird die Intensität um 1 mA angepasst. Die Intensität kann schnell erhöht oder verringert werden, indem Sie die Tasten ▲ und ▼ gedrückt halten.

Modus

Drücken Sie die Moduswahltaste, um zwischen den Modi (TENS, EMS I, EMS II, EMS III oder Massage) zu wechseln.

Programm

Drücken Sie auf das Programm, um das ausgewählte Programm zu ändern.

Einstellungen

Drücken Sie die Taste Einstellungen, um die Einstellungen der ausgewählten Programme zu ändern. Eine vollständige Anleitung zum Ändern der Einstellungen finden Sie in Abschnitt 6.

Phase überspringen

Drücken Sie bei EMS-Programmen die Taste für den Phasensprung, um zur

nächsten Phase des Programms zu springen.

Sperren / Entsperren

Wenn 30 Sekunden lang keine Taste gedrückt wird, sperrt sich die Unifit automatisch. Um die Tastatur zu entsperren, drücken Sie entweder CHI- oder CH2-.

Symbol für die Tastensperre

Das Warnsymbol blinkt in den manuellen EMS-Programmen, wenn die Ruhezeit kürzer ist als Ruhezeit=Arbeitszeit*(WorkHz-16.66)/16.66 Sekunden.

Symbol für Verbindungsfehler

Wenn das Gerät nicht korrekt mit dem Körper verbunden ist, blinkt das Symbol für den Verbindungsfehler.

6. Gebrauchs- anweisung

Anschließen der Anschlussdrähte und Pads

Stecken Sie den Stecker des Anschlusskabels in den Sockel des Geräts.

Befestigen Sie die Elektrodenpads am Leitungsdraht. Drücken Sie die Stiftenden fest in die Pigtail-Enden der Elektrodenpads.

Bevor Sie die Elektrodenpads auf Ihren Körper kleben, vergewissern Sie sich, dass Ihre Haut sauber und trocken ist.

Platzieren Sie die Elektrodenpads auf der Haut (siehe Platzierung der Pads).

Warnung: Stellen Sie sicher, dass Unifit ausgeschaltet ist, bevor Sie die Elektrodenpads auf der Haut anbringen.

Unifit einschalten

Um das Gerät einzuschalten, drücken Sie die Power-Taste an der Seite des Geräts etwa 1 Sekunde lang. Das Gerät startet mit dem Programm, das Sie zuletzt verwendet haben.

Das Unifit schaltet sich automatisch aus, wenn beide Stärkeregler 5 Minuten lang auf Null gestellt sind.

Modus- und Programmauswahl

Drücken Sie die Modusauswahltaste, um den gewünschten Modus zu wählen.

Sobald Sie den Modus ausgewählt haben, drücken Sie die Programmwahltaste, um durch das gewünschte Programm zu blättern und es auszuwählen.

Jedes Mal, wenn Sie den Modus oder das Programm wechseln, wird die Intensitätsstufe auf Null zurückgesetzt. Dies ist eine Sicherheitsfunktion, um das plötzliche Gefühl eines Stromstoßes zu vermindern, da jedes Programm ein anderes Gefühl vermittelt.

Auswahl der Behandlungszeit

Die Standard-Behandlungszeit für voreingestellte Programme wird angezeigt. Bei TENS-Programmen kann die Behandlungszeit durch Drücken der Einstelltaste geändert werden. Verwenden Sie CH2▲▼, um die gewünschte Behandlungszeit auszuwählen. Sie können zwischen 5 - 90 Minuten oder fortlaufend (markiert als C) wählen.

Einstellen der Intensität

Sobald die Elektrodenpads angeschlossen und auf dem Körper angebracht sind und das Programm ausgewählt wurde, können die Intensitätsstufen eingestellt werden. Unifit verfügt über 99 Stufen der Intensität.

CH1▲ CH1▼ steuern die Intensität der linken Elektrodenpads. CH2▲ CH2▼ steuern die Intensität der rechten Elektrodenpads. Mit jedem Druck auf die Tasten ▲ und ▼ wird die Intensität um 1 mA angepasst. Die Intensität kann schnell erhöht oder verringert werden, indem Sie die Tasten ▲ und ▼ gedrückt halten.

Bei niedriger Intensität ist in der Regel kein Gefühl zu spüren. Steigern Sie die Intensität weiter, bis das Gefühl stark, aber angenehm ist.

Während einer Sitzung kann sich Ihr Körper an das Gefühl gewöhnen. Wenn dies der Fall ist, erhöhen Sie die Intensität.

Die Intensitätssteuerung funktioniert nur dann, wenn die Unifit ordnungsgemäß mit dem Körper verbunden ist. Wenn die Unifit eine Unterbrechung der Verbindung auf einem der beiden Kanäle feststellt, wird die Intensität auf 0 mA zurückgesetzt und der Verbindungswarnbildschirm angezeigt. Dies ist eine Sicherheitsfunktion, die plötzliche Stimulationsschübe verhindern soll.

Wenn neben den Intensitätsstufen ein orangefarbener Kreis angezeigt wird, bedeutet dies, dass die Leistung hoch genug ist, um bei unsachgemäßer Verwendung schädlich zu sein. Bitte verwenden Sie es mit Vorsicht.

Auswahl der manuellen Einstellung

Wenn ein Programm über manuelle Einstellungen verfügt, wird MANUELL angezeigt.

In diesen Programmen können Sie die folgenden Parameter auswählen und ändern:

Frequenz (Hz)

Impulsbreite (μs)

Behandlungszeit (min)

Arbeitszeit (nur EMS-Programme) (s)

Ruhezeit (nur EMS-Programme) (s)

Hinweis: Die Behandlungszeit kann für alle TENS-Programme angepasst werden.

Um die Einstellungen eines Programms anzupassen, drücken Sie auf die Taste Einstellungen.

Verwenden Sie die Tasten CH1▲▼, um zwischen den verschiedenen Einstellungen zu wechseln, die Sie ändern möchten. Die ausgewählte Einstellung wird orange hervorgehoben.

Verwenden Sie CH2▲▼, um diese Einstellungen zu erhöhen oder zu verringern.

Um Ihre manuellen Einstellungen zu bestätigen, drücken Sie die Einstellungs-Taste erneut. Alternativ dazu bestätigt das Gerät Ihre Einstellungen automatisch, wenn 5 Sekunden lang keine Taste gedrückt wird.

Warnung: In den manuellen EMS-Programmen wird ein Warndreieck angezeigt, wenn die Ruhezeit kürzer ist als Ruhezeit=Arbeitszeit*(WorkHz-16.66)/16.66 Sekunden

Die Programmeinstellungen können durch gleichzeitiges Drücken der Modus- und der Programmtaste zurückgesetzt werden.

Eine Sitzung abschließen

Sobald Sie das Gerät und die Elektrodenpads korrekt angeschlossen, den Modus, das Programm und die Intensität ausgewählt haben, kann die Behandlung beginnen.

Hinweis: Wenn das Gefühl unangenehm wird, reduzieren Sie die Intensität

Die Sitzung läuft für die gewählte Behandlungszeit.

Nach Ihrer Sitzung

Nach Beendigung der Sitzung wird ein Bildschirm mit einem Sitzungscoundown angezeigt.

Wenn Sie eine neue Sitzung beginnen möchten, drücken Sie eine beliebige Taste, um fortzufahren. Wenn nicht, schaltet sich Unifit nach 15 Sekunden automatisch aus.

Um die Unifit jederzeit auszuschalten, halten Sie die Einschalttaste für 3 - 5 Sekunden gedrückt.

Nachdem die Sitzung beendet und die Unifit ausgeschaltet ist, entfernen Sie die Elektrodenpads von Ihrer Haut, indem Sie das Elektrodenpad selbst festhalten und vorsichtig daran ziehen. Ziehen Sie nicht an den Anschlussdrähten oder dem Pigtail-Draht des Elektrodenpads.

Legen Sie die Elektrodenpads wieder in ihre schützende Plastikhülle und legen Sie sie in den wiederverschließbaren Plastikbeutel. Vergewissern Sie sich, dass der Beutel versiegelt ist.

Verwendung Speicher

Um den Nutzungsspeicher anzuzeigen, halten Sie die Tasten Einstellungen und Phasensprung für 3 Sekunden gedrückt.

Um zum Startbildschirm zurückzukehren, halten Sie die Tasten Einstellungen und Phasensprung 1 Sekunde lang gedrückt.

Sie können den Speicher des Geräts zurücksetzen, indem Sie die Modus- und die Programmtaste gleichzeitig für 3 Sekunden gedrückt halten. Dies ist nur möglich, während Sie den Speicherbildschirm sehen.

7. TENS- Programme

Die transkutane elektrische Nervenstimulation bietet eine natürliche Lösung zur Schmerzlinderung auf eine von zwei Arten:

Schmerz-Tor

Stimuliert die sensorischen Nerven, um den Empfang von Schmerzsignalen aus dem Gehirn zu blockieren.

Pain Gate Stim sorgt für Schmerzlinderung während der Anwendung.

Endorphin-Ausschüttung

Niederfrequenz-TENS fördert die Freisetzung von Endorphinen, den natürlichen Schmerzkillern des Körpers.

Die Endorphinausschüttung baut sich über 40 Minuten auf und hält mehrere Stunden nach Beendigung der Stimulation an.

Programm Auswahl

Es gibt nicht das eine Programm für ein bestimmtes Leiden, und die beste Wahl variiert von Person zu Person, selbst wenn sie dieselbe Art von Schmerzen haben. Die "Anwendungsempfehlungen" sind Vorschläge, die Ihnen bei der Auswahl des Programms helfen sollen. Jeder Benutzer muss jedoch sowohl das Programm als auch die Positionierung der Elektrodenpads selbst auswählen, die für ihn am besten geeignet sind.

Auswahl der Intensität

Das Stimulationsgefühl sollte stark, aber angenehm sein. Weitere Steigerungen während der Anwendung können notwendig sein, wenn sich Ihr Körper an das Gefühl gewöhnt hat.

Häufigkeit der Nutzung

TENS kann so lange angewendet werden, wie es notwendig ist. Eine kontinuierliche Behandlung ist sicher, aber die Elektrodenpads sollten regelmäßig neu positioniert werden (mindestens alle 12 Stunden), damit die Haut der Luft ausgesetzt werden kann.

Die Endorphin-Release-Programme funktionieren am besten, wenn die Kraft hoch genug ist, um kleine Muskelkontraktionen zu verursachen. Die besten Ergebnisse werden mit einer Sitzungsdauer zwischen 20 und 40 Minuten erzielt. Eine längere Anwendung kann zu Muskelkater führen.

Die vollständigen Programmparameter finden Sie in Abschnitt 18 Spezifikation

Prog	Art der Erleichterung	Sensation Empfohlene Verwendung
1	Schmerz-Tor	Sanftes, konstantes Gefühl	Für die erste Anwendung von TENS. Diese Programme haben leicht unterschiedliche Parameter. Wählen Sie das Programm, das für Sie am besten geeignet ist.
2	Schmerz-Tor	Sanftes, konstantes Gefühl
3	Endorphin Anzapfen		Bei chronischen Schmerzen wie Rückenschmerzen und Arthritis
4	Schmerztor + Endorphin	Pulsierend	Für ausstrahlende Schmerzen in Armen und Beinen und tiefe Muskelschmerzen (arthrotische Schmerzen im Knie, Ischiasschmerzen). Diese Programme haben leicht unterschiedliche Parameter. Wählen Sie also das Programm, das für Sie am besten geeignet ist.
5	Schmerztor + Endorphin	Pulsierend
6	Schmerztor + Endorphin	Abwechselnd klopfen / konstant	Für eine maximale Produktion der beiden zentralen Opioidpeptide, die mit der Schmerzlinderung in Verbindung gebracht werden.
7	Schmerztor + Endorphin	Abwechselnd klopfen / konstant	Diese Programme haben leicht unterschiedliche Parameter. Wählen Sie also das Programm, das für Sie am besten geeignet ist.
8	Schmerztor + Endorphin	Entspannende Nachricht Sensation	Einstellungen modulieren, um Akkommodation zu verhindern.
9	Schmerztor + Endorphin	Entspannende Nachricht Sensation	Die Einstellungen und die Intensität werden moduliert, um das Auftreten von Akkommodation zu verhindern.
10	Schmerz-Tor	Sanftes, konstantes Gefühl	Behandlung von nervenreichen Bereichen (z.B. Gesichtsschmerzen, Nackenschmerzen)
11	Schmerztor oder Endorphin	Ständiges Gefühl	Für die manuelle Steuerung der Einstellungen.
12	Schmerztor oder Endorphin	Pulsierend

8. EMS-Programme

Bevor Sie ein EMS-Programm auswählen, müssen Sie einen EMS-Modus auswählen:

EMS I

Für kleine Muskeln wie die der Hände.

EMS II

Für mittelgroße Muskeln wie Arme und Füße.

EMS III

Für große Muskeln wie Oberschenkel, Gesäß und Bauch.

EMS III

Erweiterter Muskelmasse-Modus für große Muskelmasse.

Wählen Sie bei ausgewähltem Modus bitte eines der folgenden Programme aus.

Prog Anwendung Beschreibung
1	Beruhigung der Muskeln	Die Muskeln so weit wie möglich zu entspannen und die körpereigenen Endorphine zu fördern, um die Schmerzlinderung zu fördern und die Blutzirkulation zu verbessern und Sauerstoff in den Muskel zu bringen.
2	Wiederaufbau-Training	Zur Förderung der Slow-Twitch-Fasern zum Aufbau von Muskelkraft, um den Muskelschwund zu reduzieren, bereit für die Wiederaufnahme von Trainingsaktivitäten. Wird für alle Arten von Sportarten verwendet.
3	Wiederaufbau-Training	Fahren Sie mit zunehmender Toleranz mit Programm 2 fort.
4	Widerstand	Verbesserung und Steigerung der Fähigkeit, über einen langen Zeitraum ein sehr hohes Maß an Muskelkraft zu entwickeln. Verbesserung der Effizienz des Sauerstoffverbrauchs auf Muskelebene und der Fähigkeit, der Anhäufung von Toxinen, wie z.B. Milchsäure, zu widerstehen. Für sportliche Aktivitäten, die ein sehr hohes Maß an anhaltender Muskelaktivität erfordern: Rudern, Radfahren, Mittelstreckenlauf.
5	Widerstand	Fahren Sie mit zunehmender Toleranz mit Programm 4 fort.Alternative Anwendung: LipolyseErhöht die Durchblutung und modifiziert den Stoffwechsel der Lipozyten. Um die subkutanen Fettdepots zu stimulieren. Zur Unterstützung bei der Reduzierung oder Beseitigung des Orangenschaleneffekts der Hautoberfläche
6	Maximale Muskelkontraktion	Zur Vergrößerung von Muskelmasse und -volumen und zur Verbesserung der Muskelkraft. Auf der Suche nach Muskelhypertrophie.
7	Muskeltraining	Kräftigung der Muskeln, Verbesserung der Blutzirkulation und der Kapillarbettdichte. Ideal zum Auftragen auf Oberschenkel, Beine, Po und Bauch.
8	Muskeltraining	Ähnlich wie Programm 7, aber mit mehr Masse statt Ausdauer
9	Kraftausgabe, anaerobe Aktivität	Erhöhung der Muskelkapazität auf ein Niveau der momentanen maximalen Muskelkraft, Umwandlung der Muskelkraft in eine explosive Aktion. Wird für alle Aktivitäten verwendet, die eine maximale Muskelleistung in sehr kurzer Zeit erfordern, wie z. B. Judo, Kurzstreckensprints, Diskuswerfen oder Kugelstoßen.
10	Handbuch	Wählen Sie die Frequenz, die Impulsbreite, die Arbeits- und die aktive Ruhezeit. Bei der ersten Verwendung werden die Standardwerte angezeigt.
11	Handbuch
12	Handbuch	Dieses Programm bietet eine asynchrone Stimulation und erfordert die Verwendung beider Kanäle. Die Stimulation erfolgt über CH1 für die Arbeitsperiode und anschließend über CH2 für die Arbeitsperiode, wodurch ein asynchroner Arbeits-/ Ruhezyklus entsteht. Wählen Sie die Frequenz, die Impulsbreite, die Arbeits- und die aktive Ruhezeit. Bei der ersten Verwendung werden die Standardwerte angezeigt.

Die vollständigen Programmparameter finden Sie in Abschnitt 19 Spezifikation

Auswahl Arbeit/Ruhe

Bei der Auswahl von Arbeits- und Ruhezeiten für manuelle Programme wird das Warndreieck angezeigt, wenn die aktive Ruhezeit kleiner als ist:

Ruhezeit = Arbeitszeit * (Arbeitsfrequenz-16,66) / 16,66 Sekunden.

Das liegt daran, dass Muskelfasern nur eine begrenzte Anzahl von Malen pro Minute (etwa 1000) aktiviert werden können, ohne zu ermüden.

⚠️ Warnung: Konsultieren Sie Ihren Arzt, bevor Sie diese Einstellungen ändern. Die korrekten Einstellungen hängen von Ihrem Muskeltonus und Ihren Trainingszielen ab. Ungeeignete Einstellungen können zu Unbehagen, unerwünschtem Muskelgleichgewicht oder sogar zu Muskelverletzungen führen.

Auswahl der Intensität

Das Ziel von EMS ist es, starke, sichtbare Muskelkontraktionen zu erzeugen. Die Intensität sollte etwa auf das Dreifache der Stufe erhöht werden, bei der Sie das erste Kribbeln spüren, oder so hoch, wie Sie es aushalten können, ohne Schmerzen zu haben.

Verwenden Sie für die erste Sitzung eine niedrige Intensität, damit Sie verstehen, wie das Gerät funktioniert.

Die Intensität sollte während einer Sitzung und im Laufe der Zeit allmählich gesteigert werden. Dies hilft, effektive, schmerzfreie Kontraktionen zu erzeugen.

Freiwillige Aktivitäten kombinieren

Freiwillige Muskeltätigkeit ist effektiver als Stimulation, und es kann den Fortschritt verbessern, wenn Sie die freiwillige Kontraktion mit Stimulation kombinieren. Die besten Ergebnisse erzielen Sie, wenn Sie während der Arbeitsphasen immer versuchen, freiwillig zu kontrahieren.

Häufigkeit der Nutzung

Idealerweise wenden Sie EMS-Programme alle zwei Tage für jeden Muskel an, mit einem Tag Pause dazwischen. Es ist möglich, an Muskelpaaren zu arbeiten, z.B. an den Oberschenkeln und den Bauchmuskeln, indem Sie einen Satz an einem Tag und den anderen am nächsten Tag behandeln.

Bei regelmäßiger Anwendung über einen Zeitraum von 4 – 6 Wochen sollten Sie je nach Bedarf an Körperformung, Straffung, Sporttraining oder Rehabilitation und Erholung gute erste Ergebnisse erzielen.

9. Massage-Programme

Massageprogramme können verwendet werden, um Muskelverspannungen zu lösen Experimentieren Sie einfach mit den verschiedenen Programmen, um dasjenige zu finden, das Sie am entspannendsten finden.

Programm 1 wechselt zwischen zwei starken Quetsch-/Knetschgefühlen.

Programm 2 wechselt zwischen langsamem und schnellem Tippen.

Programm 3 wechselt zwischen sanftem und starkem Kneten.

Programm 4 hat fünf Schritte mit

allmählich zunehmender Stärke des Knetens, abwechselnd mit Klopfen.

Programm 5 und 7 wechselt zwischen langsamem und mittelstarkem Klopfen.

Programm 6 ist eine sanftere Form von Programm 5.

Programm 8 ist ein pumpendes Gefühl, das in etwa Ihrer eigenen Herzfrequenz entspricht und im Laufe der 20-minütigen Behandlung langsam an Geschwindigkeit zunimmt. Es ist besonders wirksam bei geschwollenen Beinen und Venen.

Programm 9 ist Quetschen/Kneten in 6 Stufen mit steigender Intensität.

Programm 10 erzeugt ein Klopfgeräusch, das allmählich schneller und dann langsamer wird.

Hinweis: Für die Häufigkeit der Anwendung von Massageprogrammen gibt es keine Einschränkungen.

10. Pad Platzierung

TENS-Pad Platzierung

Um den Bereich des Schmerzes

Es ist am einfachsten, die Elektrodenpads um/neben der Schmerzquelle anzubringen.

TENS aktiviert die Nerven am besten, wenn es entlang des Nervs und nicht über ihn hinweg verläuft. Platzieren Sie also ein Pad weiter von der Wirbelsäule entfernt als die Schmerzquelle und eines näher.

Wenn der Schmerz in oder in der Nähe der Wirbelsäule auftritt, können Sie ein Pad auf jeder Seite der Wirbelsäule platzieren.

Hinweis: Beispiele für die Positionierung finden Sie in der Anleitung, die Ihren Elektrodenpads beiliegt.

Es kann sein, dass Sie in einem Polster mehr Gefühl haben als in dem anderen. Das ist normal - es hängt davon ab, wo sich die Elektrodenpads im Verhältnis zu Ihren Nerven befinden.

Verwenden Sie die quadratischen Elektrodenpads (siehe E-CM5050) für alle Bereiche außer der Stirnseite, für die spezielle optionale Elektrodenpads erforderlich sind (siehe E-CM25 und E-CM3050).

Vergewissern Sie sich immer, dass das Gerät ausgeschaltet ist, bevor Sie Elektrodenpolster anbringen oder entfernen.

EMS-Pad Platzierung

Die Elektrodenplatzierung für EMS ist sehr wichtig, um die besten Ergebnisse zu erzielen. Platzieren Sie zwei Elektrodenpads über dem Hauptteil des Muskels, wobei sich eine Elektrode über dem motorischen Punkt des Muskels befindet. Der motorische Punkt ist der Bereich auf der Haut, der dem Eintritt des motorischen Nervs in den Muskel am nächsten liegt – etwa 1/3 des Weges von der Wirbelsäule den Muskel hinunter. Hier ist es am einfachsten, eine Kontraktion durch elektrische Stimulation auszulösen. Experimentieren Sie, indem Sie die Elektrodenpads über die Haut bewegen, bis Sie den Punkt über dem

Muskel lokalisieren, der die sauberste Kontraktion erzeugt.

Hinweis: Das + Elektrodenpad muss in den roten Anschluss für die Zuleitung gesteckt werden, das - bezieht sich auf den Anschluss für die schwarze Zuleitung

Bizeps

Schultern und Trapezius

Gesichtsbehandlung mit optionalen Elektrodenpads

Mit dem Programm 7 (mit MODE I) können Sie die Muskeln rund um die Gesichtsmuskulatur stimulieren. Sie werden die Arbeit der Muskeln sofort an einem leichten Zucken bemerken. Die Aktivierung der Muskeln regt die Durchblutung an. Diese entspannende Hautpflege trägt auch zu einer Steigerung des Wohlbefindens bei und lässt Sie wacher und zufriedener erscheinen.

Um bestimmte Muskeln im Gesicht anzusprechen, verwenden Sie am besten die kleinen runden Elektrodenpads (siehe E-CM25).

Platzierung des Massagepads

Der Massagemodus kann für jeden Teil des Körpers verwendet werden. Die am häufigsten verwendeten Anwendungen können Sie jedoch den folgenden Diagrammen entnehmen.

Nacken- und Spannungskopfschmerzen

Durchblutung und geschwollene Beine

Schultern und oberer Rücken

• Die mitgelieferten Elektrodenpads sind wiederverwendbar, aber nur für einen Patienten bestimmt. Der Klebstoff ist ein abziehbares Hydrogel (auf Wasserbasis).

- Um die beste Leitfähigkeit durch die Elektrodenpads zu erhalten, achten Sie immer darauf, dass sie in gutem Zustand und klebrig sind.

• Stellen Sie vor der Anwendung sicher, dass Ihre Haut sauber und trocken ist.
• Ziehen Sie die Elektrodenpads von ihrer Plastikschutzhülle ab, indem Sie eine Ecke des Pads anheben und daran ziehen. Ziehen Sie nicht am Pigtail-Draht des Pads.
• Legen Sie die Elektrodenpads nach dem Gebrauch immer wieder auf die Plastikhülle und in den wiederverschließbaren Plastikbeutel.
• Wenn die Elektrodenpads austrocknen, empfiehlt es sich, eine Ersatzpackung zu kaufen. Sie können die Haftung des Pads wiederherstellen, indem Sie einen winzigen Tropfen Wasser auf jedes Pad geben und es verteilen. Wenn Sie zu viel Wasser hinzufügen, wird das Elektrodenpad zu weich. Legen Sie in diesem Fall die Elektroden mit der klebrigen Seite nach oben für einige Stunden in den Kühlschrank. Dies sollte helfen, die Haftung wiederherzustellen.
• Bei sehr heißem Wetter kann das Gel auf den Elektrodenpads weich werden. Legen Sie die Elektroden in diesem Fall in ihrem wiederverschließbaren Beutel in den Kühlschrank, bis sie wieder ihren normalen Zustand erreicht haben.
  • Die mitgelieferten Elektrodenpads sind latexfrei.
• Ersetzen Sie die Elektrodenpads, wenn sie ihre Klebrigkeit verlieren.

Eine schlechte Verbindung kann zu Unbehagen und Hautreizungen führen.

• Die Elektrodenpads müssen immer paarweise verwendet werden (zwei Elektrodenpads an jedem Kanal), damit das Signal in einem Kreislauf fließen kann.
- Es kann sein, dass Sie in einer Elektrode mehr spüren als in der anderen. Das ist normal - es hängt davon ab, wo die Elektrodenpads im Verhältnis zu Ihren Nerven liegen.

11. Laden Des Akkus

Das Unifit wird durch einen eingebauten, wiederaufladbaren Li-Ionen-

Akkubetrieben. Ein Ladeadapter ist im Lieferumfang enthalten. Der Akku sollte etwa einmal pro Monat aufgeladen werden müssen. Die Batterie sollte mindestens 15 Stunden bei 50mA, 300μs, 50Hz halten. Um den Akku vollständig aufzuladen, dauert es etwa 2 Stunden.

Wenn der Akku fast leer ist, wird das Symbol für einen schwachen Akku auf dem Bildschirm angezeigt. Obwohl die Anzeige mit der Entladung der Batterien schwächer wird, ändert sich die Stärke der Ausgabe nicht, bis die Warnung angezeigt wird.

Warnung: Verwenden Sie nur den mitgelieferten Netzadapter und die Ladestation. Die Verwendung anderer Ladegeräte kann gefährlich sein und führt zum Erlöschen der Garantie.

Zum Laden des Akkus:

Schließen Sie das Ladegerät an das Gerät an und stecken Sie es in die Netzsteckdose.

In der Bildschirmanzeige erscheinen das Wort BATT und drei blinkende Linien – das bedeutet, dass der Akku geladen wird.

Wenn der Akku geladen ist, wird das Wort FULL angezeigt.

Hinweis: Das Gerät sollte

mindestens einmal alle 3 Monate

aufgeladen werden, um die Lebensdauer des Akkus zu erhalten.

Hinweis: Das Gerät kann nicht verwendet werden, während es

geladen wird.

Hinweis: Ladespannung: DC 5V, ladestrom: 90mA.

Hinweis: Verwenden Sie Adapter mit den folgenden Spezifikationen.

• Ausgang: DC 5 V; 1A
• Die Nenneingangsspannung darf 240 V nicht überschreiten
- Klassifizierung des Schutzes gegen elektrischen Schlag: Klasse II
• IP-Klassifizierung: mindestens IP21
- Der Adapter muss der IEC 60601 oder IEC 60950-1 entsprechen

Akku-Warnungen

- Ionen-Akku ausgestattet. Die Nichtbeachtung dieser Anweisungen kann dazu führen, dass der Lithium-Ionen-Akku Säure ausläuft, heiß wird, explodiert oder sich entzündet und

Verletzungen und/oder Schäden verursacht:

- NICHT durchstechen, öffnen, zerlegen oder in einer feuchten und/oder korrosiven Umgebung verwenden.

- Setzen Sie das GerätNICHT Temperaturen über 60°C (140F) aus.

- NICHT in der Nähe von Wärmequellen, in direktem, starkem Sonnenlicht, an einem Ort mit hohen Temperaturen, in einem Druckbehälter oder in einem Mikrowellenherd aufbewahren, lagern oder lassen.

• Tauchen Sie das GerätNICHT in Wasser oder Meerwasser ein, und werden Sie nicht nass.

- Schließen Sie das GerätNICHT kurz.

- Transportieren und lagern Sie den AkkuNICHT zusammen mit scharfen Metallgegenständen, die den Akku durchstechen könnten, z. B. Halsketten, Haarnadeln, Nägel usw.

- Schlagen SieNICHT mit einer scharfen Kante auf die Packung und werfen Sie die Packung nicht.

- Warnung: Um die Gefahr eines Stromschlags zu vermeiden, darf dieses Gerät nur an ein Versorgungsnetz mit Schutzerde angeschlossen werden.

- Stellen Sie das Gerät während des Ladevorgangs nicht so auf, dass es schwierig ist, den Ladeadapter zu verwenden. Der mitgelieferte Ladeadapter wird verwendet, um die Stromkreise des Geräts vom Stromnetz zu trennen.

• Verwenden Sie zum Aufladen der Akkus nur das mitgelieferte Ladegerät. Schließen Sie das Paket nicht an eine Steckdose an.
• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf, um zu verhindern, dass diese sie versehentlich verschlucken. Wenn es von einem Kind verschluckt wurde, wenden Sie sich sofort an Ihren medizinischen Betreuer.
• Wenn der Akku ausläuft und mit der Haut oder den Augen in Berührung kommt, waschen Sie ihn gründlich mit viel Wasser und suchen Sie sofort einen Arzt auf.

Akku Vorsicht

• Vorsicht! Verwenden Sie das Gerät NICHT an einem Ort, an dem eine große Menge an statischer Elektrizität vorhanden ist, da sonst die Sicherheitsvorrichtungen im Akkupack beeinträchtigt werden können.
• Vorsicht! Wenn der Akku einen Geruch entwickelt, Hitze erzeugt, sich verfärbt oder verformt oder in irgendeiner Weise während des Gebrauchs, des Aufladens oder der Lagerung abnormal erscheint, entfernen Sie ihn sofort aus dem Gerät oder der Akkuladung und verwenden Sie ihn nicht mehr.
• Entsorgen: Entsorgen Sie die Batterien und das Gerät immer verantwortungsbewusst gemäß den örtlichen behördlichen Richtlinien. Werfen Sie Batterien nicht ins Feuer. Es besteht Explosionsgefahr.

12. Reinigung & Largerung

Reinigen Sie das Gehäuse und die Anschlussdrähte mindestens einmal pro Woche durch Abwischen mit einem feuchten Tuch und einer Lösung aus milder Seife und Wasser. Wischen Sie trocken.

• Tauchen Sie Ihr Unifit Gerätnicht in Wasser ein.
- Verwenden Siekeine andere Reinigungslösung als Wasser und Seife.

Die Lagerfähigkeit einer ungeöffneten Packung selbstklebender Elektrodenpads beträgt 2 Jahre. Dies kann durch sehr hohe Temperaturen oder sehr niedrige Luftfeuchtigkeit beeinträchtigt werden.

Das Gerät hat keine feste Haltbarkeitsdauer.

13. Zubehör

Erwartete Nutzungsdauer

• Das Gerät hält oft mehr als 5 Jahre, hat aber eine Garantie von 2 Jahren. Zubehör (Bleidrähte, Elektrodenpads und Batterien) sind von der Garantie ausgeschlossen.
  • Die Lebensdauer von Blei hängt stark von der Verwendung ab. Behandeln Sie die Leitungen immer mit Vorsicht. Wir empfehlen, die Zuleitungsdrähte regelmäßig auszutauschen (etwa alle 6 Monate).

• Die Elektrodenpads sollten für 12 bis 20 Anwendungen reichen, je nach Hautzustand und Feuchtigkeit.

Ersatzelektroden-Pads, eine neue Batterie und Zuleitungsdrähte sind bei Ihrem Händler oder Distributor (Kontaktdaten siehe Rückseite), im Versandhandel bei TensCare, per Telefon mit Kredit- oder Debitkarte oder über die TensCare-Website erhältlich.

Die folgenden Ersatzteile können bei TensCare unter www.tenscare.co.uk oder [phone] bestellt werden.

E-CM5050	Quadratische Elektrodenpads Packung mit 4 Stück
E-CM50100	Große Elektrodenpads 4er-Pack
E-ULSTIM-X	Quadratische hypoallergene Elektrodenpads
L-CPT	Leitungsdraht
X-BX-UR	Gürtelschnalle
X-UNICH	Ladeadapter
X-MULTIPA-UK	UK Stecker
X-MULTIPA-EU	EU-Stecker
X-MULTIPA-USA	EE-Stecker

14. Garantie

Die Produktgarantie bezieht sich nur auf das Gerät. Elektrodenpads, Ladeadapter oder Anschlusskabel werden nicht abgedeckt.

Dieses Gerät hat ab Kaufdatum eine 2-Jahres-Garantie auf Herstellerschäden.

Diese Garantie verliert jedoch ihre Gültigkeit, wenn das Produkt bearbeitet oder verändert wurde, Missbrauch oder unsachgemäße Behandlung vorliegt, das Produkt beim Transport beschädigt wurde, das Produkt fallen gelassen wurde, die falschen Batterien in das Produkt eingesetzt wurden, das Produkt in Wasser getaucht wurde, die Betriebsanleitung missachtet wurde oder Reparaturen an dem Produkt durchgeführt wurden, die nicht von TensCare Ltd autorisiert wurden.

Wir werden jene Teile nach unserem Ermessen reparieren oder gratis ersetzen, die Material- oder Herstellerfehler aufweisen. Falls nötig, wird das Gerät ersetzt und innerhalb der Garantiedauer an Sie zurückgesendet. Andernfalls werden wir einen Kostenvoranschlag für eine Reparatur erstellen, welche nach dessen Akzeptanz durchgeführt wird. Die Vorteile dieser Garantie sind ein Zusatz zu allen anderen Rechten und Abhilfen, welche der Konsument unter dem britischen Verbrauchergesetz 1987, in Bezug auf das Produkt hat.

Unsere Produkte sind mit einer Garantie ausgestattet, die nicht vom britischen Verbrauchergesetz ausgeschlossen werden kann. Sie haben das Recht auf eine Reparatur oder einen Ersatz, wenn sich das Produkt nicht in annehmbarer Qualität befindet.

Falls erforderlich, stellen wir Schaltpläne, Bauteilstücklisten oder andere Informationen zur Verfügung, die das autorisierte Servicepersonal bei der Reparatur des Geräts unterstützen.

Bevor Sie Ihr Gerät an uns zurücksenden:

Bitte nehmen Sie sich einige Minuten Zeit und versuchen Sie das Folgende:

Lesen Sie Ihre Gebrauchsanweisung und halten Sie sich an die Instruktionen.

Rücksendung des Geräts

Wenn ihr Gerät repariert werden muss und es sich in der Garantiezeit befindet, legen Sie bitte den Garantieschein und Ihren Kaufbeleg bei. Bitte versichern Sie sich, dass Sie alle relevanten Informationen angegeben haben, bevor Sie das Gerät an uns zurückschicken. Versichern Sie sich, dass Ihre Kontaktdaten aktuell sind und legen Sie eine kurze Beschreibung des Problems bei. Legen Sie zusätzlich Ihren Kaufbeleg bei.

Aus hygienischen Gründen bitten wir Sie keine Sonden oder Elektroden einzusenden. Schicken Sie nur das Gerät und die Kabel.

Bitte senden Sie das Gerät und die Garantiekarte an:

TensCare Ltd

9 Blenheim Road,

Epsom, Surrey

KT19 9BE, UK

Bitte wenden Sie sich an uns, falls Sie weitere Informationen benötigen.

Kontaktieren Sie uns unter:

[phone].

15. Fehlersuche

Wenn Ihr Unifit nicht richtig funktioniert, überprüfen Sie bitte Folgendes:

Problem Mögliche	Ursachen Lösung
Keine Anzeige	Leere Batterie	Laden Sie den Akku. Siehe Abschnitt 11
	Beschädigte Batterie Kontaktieren Sie den Anbieter. Außer dem Austausch der Gel-Pads und dem Aufladen des Akkus ist keine Wartung oder Kalibrierung erforderlich. Verändern Sie das Gerät nicht, da dies die Sicherheit oder Wirksamkeit beeinträchtigen kann.
Anzeige für schwache Batterie	Schwache Batterien Akku aufladen
Die Steuerelemente funktionieren nicht	Das Tastenfeld ist gesperrt	Wenn das Sperrsymbol angezeigt wird, drücken Sie eine der - Tasten, um das Gerät zu entsperren.
Keine Sensation Die Intensität ist nicht stark genug		Steigern Sie die Intensität, bis Sie ein starkes, aber angenehmes Gefühl verspüren.
Die Intensitätseinstellung kehrt zu 0mA zurück.	Es liegt ein Verbindungsfehler vor, der zu einem offenen Stromkreis führt.	Vergewissern Sie sich, dass die Pads korrekt am Körper befestigt sind und das Kabel sowohl an den Pads als auch am Gerät angeschlossen ist.
	Defekte Pads oder Kabel.	Versuchen Sie, den anderen Anschlussdraht oder die anderen Elektrodenpads zu verwenden. Wenn das Problem auftritt, müssen Sie möglicherweise Ersatz kaufen.
Das Warnsymbol blinkt	Die Einstellungen des manuellen EMS-Modus WORK/REST wurden außerhalb des empfohlenen Verhältnisses angepasst.	Setzen Sie die Behandlung mit Vorsicht fort und beenden Sie sie, wenn die Stimulation unangenehm wird.Die manuellen Programmeinstellungen können zurückgesetzt werden, indem Sie die Modus- und die Programmtaste gleichzeitig drücken und gedrückt halten.

Wenn die oben beschriebene Überprüfung Ihr Problem nicht lösen konnte, oder wenn Sie unerwartete Betriebszustände oder Ereignisse melden oder ein Feedback geben möchten, wenden Sie sich an TensCare oder an Ihren örtlichen Lieferanten oder Händler (Adresse auf der Rückseite), um Rat zu erhalten.

Kontaktieren Sie den TensCare-Kundendienst unter [phone]. Unsere Mitarbeiter sind geschult, Ihnen bei den meisten Problemen zu helfen, ohne dass Sie Ihr Produkt zum Service einschicken müssen.

Die europäische Medizinprodukteverordnung schreibt vor, dass jeder schwerwiegende Vorfall, der im Zusammenhang mit diesem Gerät aufgetreten ist, dem Hersteller und der zuständigen Behörde in Ihrem Land gemeldet werden muss. Diese finden Sie unter:

Drahtlose Kommunikationsgeräte wie z. B. drahtlose Heimnetzwerkgeräte, Mobiltelefone, schnurlose Telefone und deren Basisstationen, Walkie-Talkies können dieses Gerät beeinträchtigen und sollten nicht näher als 30 cm an einem Teil des Geräts verwendet werden.

(Hinweis. Wie in 5.2.1.1(f) der IEC 60601-1-2:2014 für ME EQUIPMENT angegeben).

i Hinweis: Für den Einsatz in Krankenhäusern sind vollständige EMV-Hinweistabellen auf Anfrage erhältlich.

17. Entsorgung von elektround elektron-ikaltgeräten (WEEE)

Eine der Bestimmungen der europäischen Richtlinie 2012/19/EU ist, dass alles, was elektrisch oder elektronisch ist, nicht als Hausmüll behandelt und einfach weggeworfen werden darf. Um Sie an diese Richtlinie zu erinnern, werden alle betroffenen Produkte nun mit einem durchgestrichenen Mülltonnen-Symbol gekennzeichnet, wie unten abgebildet.

Um der Richtlinie zu entsprechen, können Sie Ihr altes Elektrotherapiegerät zur Entsorgung an uns zurücksenden. Drucken Sie einfach einen frankierten PACKETPOST RETURNS-Aufkleber von unserer Website www.tenscare.co.uk aus, befestigen Sie diesen an einem Umschlag oder einer gepolsterten Tasche mit dem beiliegenden Gerät und senden Sie ihn an uns zurück. Nach Erhalt verarbeiten wir Ihr Altgerät zur Rückgewinnung von Komponenten und zum Recycling, um die Ressourcen der Welt zu schonen und die negativen Auswirkungen auf die Umwelt zu minimieren.

18. Technische Spezifikation

Programm-Parameter

Programas TENS

Prog.	Vorein-stellen / Manuell	Frequenz (Hz)	Pulsbreite (μs)	Ausgabe	Prog-Zeit (min)
1	Vorein-stellen	80 150 Konstante C
2	Vorein-stellen	100 200 Konstante C
3	Vorein-stellen	2 250 Konstante 30
4	Vorein-stellen	100 (en ráfaga de 2 Hz)	150 Platzen 30
5	Vorein-stellen	150 (en ráfaga de 2 Hz)	200 Platzen 30
6	Vorein-stellen	2/80 200/100 Han 30
7	Vorein-stellen	2/100	200/150	Han	30
8	Vorein-stellen	10/100	250	PFM	C
9	Vorein-stellen	2/120	200/100	FM	C
10	Vorein-stellen	100	75	DTENS	C
11	Manuell	2-150	50-300	Konstante	5-90/C
12	Manuell	2-150	50-300	Platzen 2Hz	5-90/C

EMS-Programme:

Programm	Voreingestellt / Manuell	Phase	Arbeit							Aktive Erholung(nur Trainingsphase)				Phasenzeit (min)
			Frequenz(Hz)	Impulsbreite				Zeit (s)	Amplitude %	Frequenz (Hz)	Impulsbreite(μs)	Zeit (s)	Amplitude %
				III III	III
1	Preest.	Warm	6	200	280	340	450	300	100	4 200	2 50			5
		Zug	10	200	280	340	450	9	80					41
		Kühl	3	200	280	340	450	600	70					10
2	Preest.	Warm	6	200	280	340	450	120	100	4 200	11 70			2
		Zug	22	200	280	340	450	7	80					18
		Kühl	3	200	280	340	450	180	70					3
3	Preest.	Warm	6	200	280	340	450	120	100	4 200	11 50			2
		Zug	25	200	280	340	450	7	80					21
		Kühl	3	200	280	340	450	180	70					3
4	Preest.	Warm	6	200	280	340	450	120	100	4 200	11 50			2
		Zug	40	200	280	340	450	7	80					18
		Kühl	3	200	280	340	450	180	70					3
5	Preest.	Warm	6	200	280	340	450	120	100	4 235	11 50			2
		Zug	55	200	280	340	450	5	80					27
		Kühl	3	200	280	340	450	180	70					3
6	Preest.	Warm	5	200	280	340	450	300	100	5	200	10	50	5
		Zug	60	200	280	340	450	4	80					41
		Kühl	3	200	280	340	450	600	70					10
7	Preest.	Warm	5	200	280	340	450	300	100	4	200	11	25	5
		Zug	65	200	280	340	450	4	80					20
		Kühl	3	200	280	340	450	600	70					10
8	Preest.	Warm	6	200	280	340	450	120	100	4	200	14	50	2
		Zug	75	200	280	340	450	4	80					25
		Kühl	3	200	280	340	450	180	70					3
9	Preest.	Warm	5	200	280	340	450	300	100	4	200	36	25	5
		Zug	100	200	280	340	450	6	80					28
		Kühl	3	200	280	340	450	600	70					10
10	Handbuch	Warm	6	200	280	340	450	120	100	4	200	1-60		1-90
		Zug	10-120	100-450				1-30	80
		Kühl	3	200	280	340	450	180	70
		Default	35	280				5		4	200	9		20
11	Handbuch	Warm	6	200	280	340	450	120	100	4	200	1-60		1-90
		Zug	10-120	100-450				1-30	80
		Kühl	3	200
		Default	50	300				5		4	200	9		20

IM = Intensitätsmodulation, FM = Frequenzmodulation, dieses Programm variiert ständig die Empfindung.

Geräte-Spezifikation

Wellenform Symmetrisch rechteckig zweiphasig
Amplitude 99mA Null bis Spitze in 99 Schritten +/- 10%
Ausgabe Konstanter Strom 500-1000	OhmKonstante Spannung > 1000 Ohm
Maximale Impulsenergie	Gesamtleistung begrenzt auf 25 μC pro Impuls
Ausgangsstecker Vollständig geschirmt: berührungssicher
Kanäle Zweikanal
Batterien Eingebauter Lithium-Ionen-AkkuLtdBewertungen: 1500 mAh, 5.55Wh, 3,7V
Gewicht 128.5g
Abmessungen 125 x 62 x 28mm
Sicherheits-Klassifizierung Interne Stromquelle.Für den Dauereinsatz konzipiert.Kein spezieller Feuchtigkeitsschutz.
Softwareversion R2_00
Angewandter Teil Elektrodenpads für die Hautoberfläche
Umgebungsspezifikationen:
Betrieb: Temperaturbereich: 5 bis 40°C
Lagerung:	Temperaturbereich: -10-+60°C (≤ 1 Monat)-10-+45°C (≤ 3 Monate)-10-+28°C (≤ 1 Jahr)Luftfeuchtigkeit: 15 bis 75% RH nichtkondensierendAtmosphärischer Druck: 700 hPa bis 1060 hPa

Hinweis: Die elektrischen Spezifikationen sind nominal und können aufgrund normaler Produktionstoleranzen von mindestens 5 % von den aufgeführten

Werten abweichen.

Hinweis: Mindestens 30min benötigt das Gerät, um sich zwischen den

Anwendungen von der minimalen / maximalen Lagertemperatur zu erwärmen / abzukühlen, bis es für den vorgesehenen Einsatz bereit ist.

Symboltabelle

TYP BF AUFGEBRACHTES TEIL: bietet einen gewissen Schutz gegen elektrischen Schlag durch isoliertes Anwendungsteil. Zeigt an, dass dieses Gerät leitenden Kontakt mit dem Endverbraucher hat.

Dieses Symbol am Gerät bedeutet, "Folgen Sie den Anweisungen in der Bedienungsanleitung".

Temperaturbegrenzung: zeigt jenen Temperaturbereich an, welchem das medizinische Gerät ausgesetzt werden darf.

Feuchtigkeitsbegrenzung: zeigt jenen Feuchtigkeitsbereich an, welchem das medizinische Gerät ausgesetzt werden darf.

Begrenzung des Luftdrucks: zeigt jenen Bereich des Luftdrucks an, welchem das medizinische Gerät ausgesetzt werden darf.

LOT Nummer: Die LOT-Nummer des Herstellers dient zur Identifikation des Geräts.

Seriennummer: Die Seriennummer des Herstellers dient zur Identifikation des medizinischen Geräts.

Katalognummer: Die Katalognummer des Herstellers dient zur Identifikation des Geräts.

Nicht im Hausmüll entsorgen.

Hersteller symbol

Herstellungsdatum: Kennzeichnet das Datum, an dem das Gerät hergestellt wurde. Dies ist in der Seriennummer des Geräts enthalten (normalerweise im Batteriefach). "E/Jahr/Nummer" (JJ/123456) oder "E/Monat/Jahr/Nummer" (MM/JJ/123456).

CE-Zeichen

Medizinprodukt

Dieses medizinische Gerät ist für den Heimgebrauch geeignet.

Importeur-Symbol

IP22

Dieses medizinische Gerät ist nicht wasserfest und sollte vor Feuchtigkeit geschützt werden.

Die erste Kennziffer 2: Geschützt gegen den Zugang zu gefährlichen Teilen mit einem Finger. Der gegliederte Prüffinger, ∅ 12 mm, 80 mm Länge, muss ausreichenden Abstand zu gefährlichen Teilen haben. Geschützt gegen feste Fremdkörper ∅ ≥ 12,5 mm.

Die zweite Kennziffer 2: Geschützt gegen vertikal fallende Wassertropfen, wenn das Gehäuse bis zu 15° geneigt ist. Senkrecht fallende Tropfen dürfen keine schädlichen Wirkungen haben, wenn das Gehäuse bis zu 15° aus seiner bestimmungsgemäßen Gebrauchslage geneigt wird.

Hinweis wird verwendet, um Informationen und Empfehlungen darzulegen.

Warnung wird verwendet, wenn ein Nichteinhalten der Bedienungsanleitung zu ernsthaften Verletzungen oder zum Tod führen kann.

Vorsicht wird verwendet, wenn ein Nichteinhalten der Bedienungsanleitung zu leichten oder mittelschweren Verletzungen oder zu einem Schaden am Gerät oder anderem Eigentum führen kann.

Eine Kontraindikation wird angewendet, wenn ein Gerät nicht verwendet werden sollte, da das Verwendungsrisiko vorhersehbare Vorteile deutlich überwiegt und zu schweren Verletzungen oder zum Tod führen kann.

Garantiekarte

BITTE BEWAHREN SIE DIESE GARANTIEKARTE AUF

RETOURNIEREN SIE DIESEN ABSCHNITT, WENN SIE DAS GERÄT ZUR REPARATUR UNTER GARANTIE AN UNS ZURÜCKSENDEN.

N a m e :

Adresse:

Postleitzahl:

Telefon (Tag):

E-Mail:

Model:

Kaufdatum:

LEGEN SIE DEN KAUFBELEG BEI

SENDEN SIE KEINE KABEL ODER ELEKTRODEN ZURÜCK

Name Des Händlers:

Adresse Des Händlers:

Postleitzahl Des Händlers:

Kurze Beschreibung Des Problems:

DIE GARANTIE IST UNGÜLTIG, AUSSER DIE VON IHNEN DARGELEGTEN ANGABEN SIND VOLLSTÄNDIG UND RICHTIG.

Gentile cliente,
