OTOS W3 - Lampe Cameo - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Lampe
Technologie d'éclairage	LED
Puissance	300 W
Température de couleur	3200K - 5600K
Flux lumineux	6000 lumens
Angle de faisceau	15° à 60°
Modes d'utilisation	Stroboscope, dimmable
Connectivité	DMX512
Dimensions	300 x 300 x 500 mm
Poids	5 kg
Alimentation	AC 100-240V, 50/60Hz
Maintenance	Nettoyage régulier des lentilles et des ventilateurs
Sécurité	Ne pas exposer à l'eau, utiliser sur une surface stable
Garantie	2 ans
Applications	Événements, concerts, théâtres

FOIRE AUX QUESTIONS - OTOS W3 Cameo

Comment allumer la lampe Cameo OTOS W3 ?

Pour allumer la lampe Cameo OTOS W3, appuyez sur le bouton d'alimentation situé sur le corps de la lampe.

Comment changer l'intensité lumineuse de la lampe ?

Pour ajuster l'intensité lumineuse, utilisez le dimmer intégré en maintenant le bouton d'alimentation enfoncé jusqu'à atteindre le niveau de luminosité souhaité.

La lampe ne s'allume pas, que faire ?

Vérifiez d'abord si la lampe est chargée. Branchez-la à une source d'alimentation et attendez quelques minutes avant de réessayer de l'allumer.

Comment recharger la lampe Cameo OTOS W3 ?

Connectez le câble de chargement fourni à la lampe puis branchez-le à une prise électrique. Un indicateur LED vous indiquera lorsque la charge est complète.

Puis-je utiliser la lampe à l'extérieur ?

Oui, la lampe Cameo OTOS W3 est conçue pour une utilisation en extérieur, mais assurez-vous qu'elle est protégée des intempéries.

La lampe émet un clignotement, que signifie cela ?

Un clignotement peut indiquer que la batterie est faible. Rechargez la lampe pour éviter cela.

Comment nettoyer la lampe ?

Utilisez un chiffon doux et sec pour nettoyer la surface de la lampe. Évitez d'utiliser des produits chimiques agressifs.

Où puis-je trouver des pièces de rechange pour la lampe ?

Les pièces de rechange peuvent être commandées directement sur le site officiel de Cameo ou auprès de revendeurs autorisés.

La lampe est sous garantie, comment faire une réclamation ?

Pour faire une réclamation sous garantie, veuillez contacter le service client de Cameo avec votre preuve d'achat.

Quelles sont les dimensions de la lampe Cameo OTOS W3 ?

Les dimensions de la lampe sont 30 cm de hauteur et 15 cm de diamètre.

MODE D'EMPLOI OTOS W3 Cameo

Cet appareil a été développé et fabriqué selon les normes de qualité les plus élevées afin de garantir de nombreuses années de fonctionnement sans problème. Veuillez lire attentivement ce manuel d'utilisation afin de pouvoir utiliser rapidement et de manière optimale votre nouveau produit Cameo Light. De plus amples informations sur Cameo Light sont disponibles sur notre site web CAMEOLIGHT.COM

INFORMATIONS SUR CE MANUEL D'UTILISATION

• Lisez attentivement les consignes de sécurité et l'ensemble du manuel avant d'utiliser l'appareil. Respectez les avertissements figurant sur l'appareil et dans le manuel d'utilisation.
• Gardez toujours le manuel d'utilisation à portée de main.
• Si vous vendez ou transmettez l'appareil, il est important d'inclure également ce manuel d'utilisation, car il fait partie intégrante du produit.

UTILISATION PRÉVUE

Ce produit est un appareil pour technologie événementielle.

Ce produit a été développé pour une utilisation professionnelle dans le domaine de la technologie événementielle et ne convient pas à un usage domestique.

En outre, ce produit est exclusivement destiné à des utilisateurs qualifiés possédant des connaissances spécialisées en matière de technologie événementielle!

Fonctionnement temporaire ! Les équipements événementiels sont généralement conçus pour un fonctionnement temporaire et ne sont pas destinés à un fonctionnement permanent ou à une installation permanente !

L'utilisation du produit en dehors des données techniques et des conditions de fonctionnement spécifiées est considérée comme une exploitation inappropriée.

Toute responsabilité relative aux dommages et aux dégâts causés par des tiers aux personnes et aux biens suite à une utilisation inappropriée est exclue.

Le produit ne convient pas :

• À une utilisation par des personnes (notamment les enfants) possédant des capacités physiques, sensorielles ou mentales limitées ou manquant d'expérience et de connaissances.
• Aux enfants (les enfants doivent être informés qu'ils ne doivent pas jouer avec l'appareil).

EXPLICATION DES TERMES ET PICTOGRAMMES

1. DANGER : Le mot DANGER, éventuellement associé à un pictogramme, indique des situations ou des conditions immédiatement dangereuses pour la vie et l'intégrité physique.
2. AVERTISSEMENT : Le mot AVERTISSEMENT, parfois utilisé en combinaison avec un pictogramme, fait référence à des situations potentiellement dangereuses ou pouvant présenter un risque pour la vie ou l'intégrité physique.

3. MISE EN GARDE : Le terme MISE EN GARDE, éventuellement associé à un pictogramme, est utilisé pour indiquer des situations ou des conditions pouvant entraîner des blessures.

4. ATTENTION : Le mot ATTENTION, éventuellement associé à un pictogramme, fait référence à des situations ou à des conditions qui peuvent entraîner des dommages matériels et/ou environnementaux.

Ce pictogramme identifie les dangers qui peuvent causer un choc électrique.

Ce pictogramme identifie les zones ou les situations dangereuses.

Ce pictogramme indique les dangers occasionnés par les surfaces portées à haute température.

Ce pictogramme indique qu'il faut éviter de regarder ou de fixer la source lumineuse.

Ce pictogramme indique que l'appareil ne contient aucune pièce remplaçable par l'utilisateur.

Ce pictogramme indique des informations supplémentaires concernant le fonctionnement du produit.

CONSIGNES DE SÉCURITÉ

DANGER :

1. N'ouvrez pas l'appareil et n'effectuez aucune modification.
2. Si votre appareil ne fonctionne plus correctement, si des liquides ou des objets ont pénétré à l'intérieur ou s'il a été endommagé de toute autre manière, éteignez-le immédiatement et débranchez-le du secteur. L'appareil ne peut être réparé que par des techniciens de service après-vente agréés.
3. Pour les appareils de la classe de protection 1, le conducteur de protection (mise à la terre) doit être connecté correctement. Ne coupez jamais le conducteur de protection. Les appareils de classe de protection 2 ne disposent pas d'un conducteur de protection.
4. Assurez-vous que les câbles sous tension ne sont pas tordus, pincés ou endommagés mécaniquement.
5. Ne contournez jamais le fusible de l'appareil.

AVERTISSEMENT :

1. L'appareil ne doit pas être utilisé s'il présente des signes évidents de dommages.
2. L'appareil doit être installé uniquement alors qu'il se trouve hors tension.
3. Si le câble d'alimentation de l'appareil est endommagé, n'utilisez pas l'appareil.
4. Les cordons secteur captifs ne peuvent être remplacés que par une personne qualifiée.

ATTENTION :

1. Ne mettez pas immédiatement l'appareil en service s'il a été exposé à d'importantes variations de température (par exemple, juste après le transport). L'humidité et la condensation internes peuvent endommager l'appareil. Ne mettez l'appareil en marche que lorsqu'il a atteint la température ambiante.
2. Assurez-vous que la tension et la fréquence du secteur correspondent aux valeurs indiquées sur l'appareil. Si l'appareil dispose d'un sélecteur de tension, ne connectez pas l'appareil avant de l'avoir réglé correctement. N'utilisez que des câbles secteur adaptés.
3. Pour déconnecter l'appareil du réseau sur tous les contacts, il ne suffit pas d'appuyer sur l'interrupteur marche/arrêt de l'appareil.
4. Assurez-vous que le fusible installé correspond au type imprimé sur l'appareil.
5. Assurez-vous que des mesures appropriées ont été prises contre les surtensions (par exemple, la foudre).
6. Respectez l'intensité de sortie maximale spécifiée sur les appareils pourvus d'un renvoi secteur (Power Out). Vérifiez que la consommation totale de tous les appareils connectés ne dépasse pas la valeur indiquée.
7. Remplacez les câbles secteur enfichables uniquement par des câbles d'origine.

DANGER :

1. Danger d'asphyxie/étouffement ! Les sacs en plastique et les petites pièces doivent être conservés hors de portée des personnes (y compris les enfants) aux capacités physiques, sensorielles ou intellectuelles réduites.
2. Danger en cas de chute de l'appareil ! Vérifiez que l'appareil est correctement installé et ne peut pas tomber. Utilisez uniquement des supports ou des fixations appropriés (en particulier pour les installations fixes). Vérifiez que les accessoires sont correctement installés et fixés. Veillez à ce que les règles de sécurité applicables soient respectées.

AVERTISSEMENT :

1. N'utilisez l'appareil que conformément à l'usage prévu.
2. N'utilisez avec l'appareil que des accessoires recommandés et prévus par le fabricant.
3. Lors de l'installation, respectez les règles de sécurité en vigueur dans votre pays.
4. Après avoir connecté l'appareil, vérifiez tous les passages de câbles afin d'éviter tout dommage ou accident, par exemple en cas de risque de trébuchement.
5. Respectez toujours la distance minimale spécifiée par rapport aux matériaux inflammables ordinaires. Sauf mention explicite, la distance minimale est de 0,3 m.
6. Respectez toujours la distance minimale par rapport à la surface éclairée indiquée sur l'appareil.

MISE EN GARDE :

1. Les composants mobiles tels que les supports de montage ou d'autres composants mobiles peuvent se coincer.
2. Dans le cas d'appareils comportant des composants motorisés, il existe un risque de blessure dû au mouvement de l'appareil. Un mouvement brusque de l'appareil peut provoquer des réactions de choc.
3. La surface du boîtier de l'appareil peut devenir très chaude en cours de fonctionnement normal. Veillez à ce qu'il ne soit pas possible de toucher accidentellement le boîtier. Laissez toujours l'appareil refroidir suffisamment avant de le déplacer, d'effectuer des travaux d'entretien, de le recharger, etc.

ATTENTION :

1. N'installez pas et n'utilisez pas l'appareil à proximité de radiateurs, d'accumulateurs, de poêles ou d'autres sources de chaleur. Veillez toujours à ce que l'appareil soit installé de manière à ce qu'il soit suffisamment refroidi et ne puisse pas surchauffer.
2. Ne placez pas de flammes nues, par exemple des bougies allumées, à proximité de l'appareil.
3. Les ouvertures de ventilation ne doivent pas être couvertes et les ventilateurs ne doivent pas être bloqués.
4. Pour le transport, utilisez l'emballage d'origine ou l'emballage fourni par le fabricant.
5. Évitez les chocs ou les impacts sur l'appareil.
6. Respectez la classe de protection IP ainsi que les conditions ambiantes telles que la température et l'humidité spécifiées dans les caractéristiques.
7. Les appareils font en permanence l'objet d'améliorations. En cas d'informations divergentes sur les conditions de fonctionnement, les performances ou d'autres propriétés de l'appareil entre le manuel d'utilisation et l'étiquetage de l'appareil, les informations figurant sur l'appareil sont toujours prioritaires.
8. L'appareil n'est pas adapté aux climats tropicaux ni à un fonctionnement à plus de 2000 m au-dessus du niveau de la mer.
9. Sauf indication expresse, l'appareil ne convient pas à un fonctionnement en milieu marin.

ATTENTION!

PRÉCISIONS IMPORTANTES À PROPOS DES PRODUITS D'ÉCLAIRAGE

1. Ce dispositif est un dispositif de groupe de risque 1. Ne fixez pas la source lumineuse ! Ne regardez pas directement la source lumineuse avec un instrument optique, tel qu'une loupe ou des jumelles.
2. Les effets stroboscopiques peuvent provoquer des crises d'épilepsie chez les personnes sensibles.
3. Ces projecteurs sont équipés de sources lumineuses installées de manière permanente. Elles ne peuvent pas être remplacées par l'utilisateur. Les sources lumineuses contenues dans ce projecteur ne peuvent être remplacées que par le fabricant, son partenaire de service ou une personne de qualification similaire.

TRANSMISSION DE SIGNAUX PAR RADIO

(PAR EXAMPLE, W-DMX OU SYSTÈMES AUDIO SANS FIL) :

La qualité et les performances des transmissions de signaux sans fil dépendent généralement des conditions environnantes.

Par exemple, les facteurs suivants peuvent avoir un impact sur la portée et la qualité du signal :

Absorption/blindage (par exemple, maçonnerie, structures métalliques, eau)

Utilisation intensive du spectre HF (par exemple, réseaux locaux sans fil de grande puissance)

Interférences

Rayonnement électromagnétique (par exemple, écrans vidéo LED, gradateurs)

Toutes les valeurs de portée se réfèrent à une utilisation en champ libre avec un contact visuel entre émetteur et récepteur, et en l'absence d'interférences.

L'exploitation des systèmes de transmission radio est soumise à des réglementations officielles. Ces réglementations peuvent varier d'une région/d'un pays à l'autre et doivent être vérifiées par l'opérateur avant la mise en service (par exemple, fréquence radio et puissance de l'émetteur).

AVERTISSEMENT : Les appareils avec transmission de signaux sans fil ne conviennent pas à une utilisation dans des zones sensibles où le fonctionnement de la radio peut entraîner des interactions potentiellement préjudiciables. Citons notamment :

• Hôpitaux, centres de santé ou autres établissements de soins de santé qui fournissent un traitement au patient avec du personnel et des équipements qualifiés.
• Zones dangereuses de classe I, II et III
• Zones d'accès restreint
  • Installations militaires
• Avions ou véhicules
• Zones où l'utilisation des téléphones portables est interdite

TRANSMISSION VIA W-DMX

AVERTISSEMENT : En général, la transmission DMX sans fil ne doit pas être utilisée pour des applications impliquant des facteurs liés à la sécurité qui pourraient entraîner des blessures ou des dommages matériels en cas de défaillance.

Ceci s'applique en particulier aux scènes et structures mobiles, aux moteurs/ascenseurs ou dispositifs de levage commandés par DMX pour contrôle de plates-formes élévatrices, de systèmes hydrauliques ou de dispositifs mobiles similaires.

En outre, la transmission DMX sans fil ne doit pas être utilisée pour déclencher des dispositifs générateurs de flammes ou pyrotechniques, des effets à explosion ou pour contrôler des effets de gaz ou de liquides. Ces dispositifs peuvent être des canons à CO2, des canons à confettis, des machines à effets d'eau ou autres.

ATTENTION :

DOMMAGES POTENTIELS CAUSÉS PAR DES SOURCES LUMINEUSES EXTERNES

Le rayonnement solaire, les rayons laser et les faisceaux lumineux d'autres projecteurs peuvent endommager le boîtier et les composants internes tels que les filtres, les roues de gobos et de couleurs, les moteurs, les câbles, les courroies, etc. ainsi que les sources lumineuses.

Ne pas exposer l'appareil, et en particulier l'ouverture de la lentille, à la lumière directe du soleil, aux rayons laser et aux faisceaux lumineux d'autres projecteurs lors du déballage, de l'installation, de l'inutilisation prolongée et de l'utilisation. Lorsque l'appareil n'est pas utilisé, orientez toujours l'ouverture de la lentille vers le sol. Les dommages causés par des sources lumineuses externes sont exclus de la garantie du fabricant.

1. Utilisation temporaire ! Le matériel événementiel est généralement conçu pour une utilisation temporaire.
2. Un fonctionnement continu ou une installation structurelle permanente – en particulier à l'extérieur – peut altérer le fonctionnement, détériorer les surfaces et les joints et accélérer la fatigue des matériaux.
3. Un revêtement de surface endommagé peut dégrader la protection anti-corrosion de l'appareil. Les revêtements de surface endommagés (par exemple les rayures) doivent être rapidement réparés à l'aide de mesures appropriées.

CONTENU DU CARTON

Sortez le produit du carton et retirez tous les matériaux d'emballage.

Veuillez vérifier l'intégralité et l'intégrité de la livraison et informer votre partenaire de distribution immédiatement après l'achat si la livraison n'est pas complète ou si elle est endommagée.

Le carton d'emballage du produit contient les éléments suivants :

▶ 1 x Lyre asservie Wash OTOS W3
1 x Câble secteur

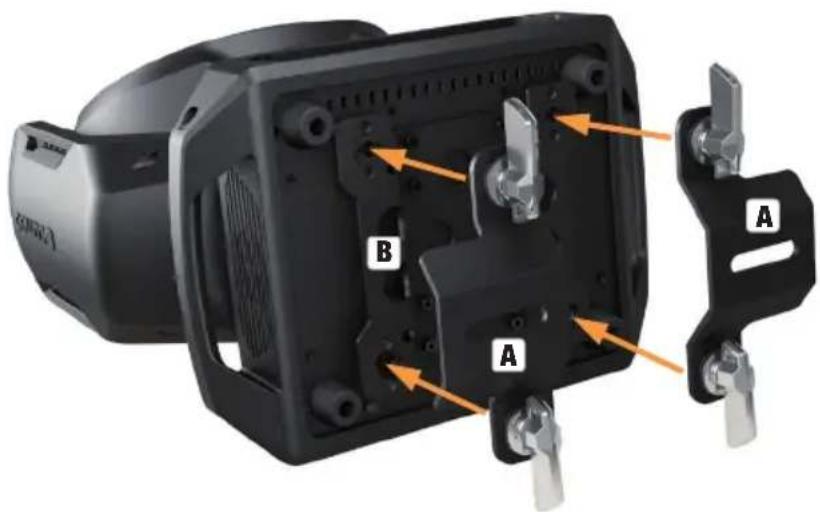

▶ 2 x Supports en oméga
▶ Manuel de l'utilisateur

INTRODUCTION

LYRE ASSERVIE WASH PROFESSIONNELLE À LED POUR L'EXTÉRIEUR CLOTOSW3

FONCTIONS DE CONTRÔLE DISPONIBLES :

11 canaux Dual Output, 21 canaux Dual Output, 22 canaux RGBL effet, 21 canaux HSI, 22 canaux RGBL Wash, 26 canaux RGBL, 38 canaux HSI, 48 canaux RGBL, 63 canaux RGBL, 187 canaux RGBL Full

Mode maître/esclave

Mode autonome

Art-Net

sACN

Wireless DMX

POINTS FORTS :

Classe de protection IP65. 7 LED RGBL de 50 W et anneau LED (46 LED RGB de 0,5 W). DMX512. Wireless DMX. Art-Net et sACN. Connecteurs DMX de type XLR 5 broches. Fonction Zoom, 2 supports de montage en oméga livrés Tension secteur : 100-240 V.

Le projecteur est compatible avec le protocole RDM (Remote Device Management). Ce protocole de gestion à distance permet à l'utilisateur de contrôler l'état et la configuration des appareils RDM à l'aide d'un contrôleur compatible RDM, tel que le Cameo UNICON disponible en option (référence CLIREMOTE).

CONNECTEURS, CONTRÔLES ET INDICATEURS

POWER IN 1 Lock POWER OUT SEETRONIC NET OUT PUSH S NET IN SEETRONIC PUSH DMX OUT PUSH DMX IN SEETRONIC FUSE 6

1 EMBASE SECTEUR (POWER IN)

Embase secteur IP65 avec capuchon d'étanchéité en caoutchouc. Tension secteur : 100-240 V, 50-60 Hz. Utilisez le câble secteur fourni pour le branchement (lorsque l'appareil n'est pas utilisé, il faut toujours protéger l'embase avec le capuchon d'étanchéité en caoutchouc).

2 RENVOI SECTEUR (POWER OUT)

Embase secteur IP65 avec capuchon d'étanchéité en caoutchouc. Permet d'alimenter d'autres projecteurs CAMEO. Assurez-vous que l'intensité totale consommée par tous les projecteurs connectés en cascade ne dépasse pas la valeur spécifiée sur l'appareil en ampères (A) (lorsque le renvoi secteur n'est pas utilisé, protégez-le toujours avec le capuchon d'étanchéité en caoutchouc).

3 ENTRÉE DMX IN

Connecteur XLR mâle IP65 à 5 broches pour le raccord d'un contrôleur DMX (p. ex. console DMX ; en cas de non-utilisation, protégez-le toujours avec le capuchon d'étanchéité en caoutchouc).

4 RENVOI DMX OUT

Connecteur XLR femelle IP65 à 5 broches pour renvoi du signal DMX entrant (en cas de non-utilisation, protégez-le toujours avec le capuchon d'étanchéité en caoutchouc).

5 NET IN / NET OUT

Ports réseau RJ45 pour la connexion à un réseau Art-Net ou sACN et pour la transmission du signal de commande (fermez toujours le capuchon d'étanchéité en caoutchouc en cas de non-utilisation). Utilisez des câbles CAT 5e ou supérieur, certifiés IP65, pour configurer le réseau.

6 FUSIBLE

Porte-fusible IP65 pour fusibles 5 x 20 mm. REMARQUE IMPORTANTE : Ne remplacez le fusible que par un fusible de même type et de même valeur. Refermez soigneusement le porte-fusible pour garantir l'étanchéité IP65. En cas de défaillance persistante du fusible, veuillez prendre contact avec un centre de service autorisé.

camoo OTOS® WB 7 MENU 8 ENTER

7 ÉCRAN À CRISTAUX LIQUIDES

L'écran à cristaux liquides rétro-éclairé indique le mode actuellement activé (écran principal), les éléments du menu principal et des sous-menus, ainsi que la valeur numérique ou l'état dans certains éléments du menu. Si aucun signal de contrôle n'est envoyé à l'appareil, les caractères au centre de l'écran se mettent à clignoter ; le clignotement s'arrête dès qu'un signal de contrôle est disponible (W-DMX, DMX et fonctionnement en mode esclave).

8 COMMANDES TACTILES

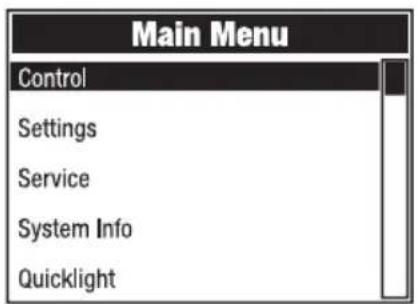

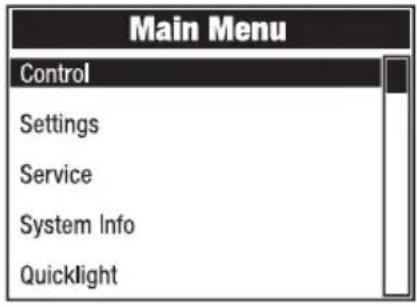

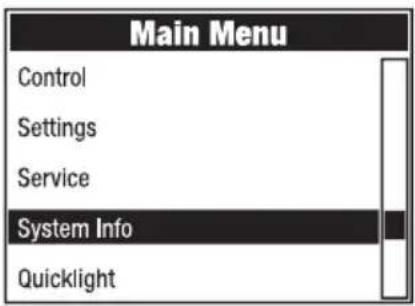

MENU – Appuyez sur MENU pour accéder au menu principal. Appuyez de nouveau, une ou plusieurs fois, pour revenir à l'écran principal.

▲ et ▼ – Utilisez ▲ et ▼ pour sélectionner les éléments du menu principal (par exemple, l'adresse DMX, le mode de fonctionnement) et des sous-menus. Modifier la valeur ou l'état d'un élément de menu, par exemple l'adresse DMX.

ENTER – Appuyez sur ENTER pour accéder au niveau du menu permettant d'effectuer des modifications de valeur ou d'état, et pour accéder à l'un des sous-menus. ENTER sert également à confirmer les changements de valeur ou d'état.

• Avant de naviguer dans le menu de l'appareil, assurez-vous que les commandes tactiles sont sèches et propres, afin que leur fonctionnement ne soit pas altéré.
• La présence d'humidité sur le panneau de commande peut entraîner un mauvais fonctionnement du projecteur, par exemple dans des conditions extérieures. Par conséquent, après avoir configuré le projecteur, activez la fonction de verrouillage pour empêcher toute modification accidentelle provoquée par la présence d'eau (Settings -> Display -> Autolock). Pour désactiver la fonction de verrouillage : appuyez simultanément sur les touches ▲ et ▼ pendant environ 5 secondes.

ÉLÉMENT DE COMPENSATION DE LA PRESSION

L'élément de compensation de la pression, destiné à éviter toute condensation à l'intérieur du boîtier, se trouve à l'arrière du projecteur. Pour assurer son bon fonctionnement, cet élément doit être protégé de toute obstruction.

ANTENNE W-DMX™

L'antenne pour le contrôle W-DMX™ est située à l'intérieur de la base de l'appareil.

ATTENTION : Afin d'assurer une protection efficace contre les projections d'eau, conformément à la classe de protection IP65, les embases d'entrée et de sortie DMX doivent être utilisées avec des connecteurs XLR spéciaux IP65, ou elles doivent être scellées à l'aide des capuchons d'étanchéité en caoutchouc. Lorsqu'elles sont connectées correctement, ou scellées avec les capuchons d'étanchéité en caoutchouc, les embases POWER IN et POWER OUT sont protégées contre les projections d'eau, conformément à l'indice de protection IP65.

Alimenté par batterie, l'écran peut être activé même si l'appareil n'est pas branché sur le secteur. Pour ce faire, appuyez sur la touche MENU et maintenez-la enfoncée pendant environ 10 secondes. Vous pouvez alors accéder aux informations de l'appareil pour modifier et enregistrer les paramètres du système sans connexion au secteur. Le contrôle externe du projecteur n'est pas disponible dans ce cas. Pour cette raison, l'écran indique l'absence de signal de contrôle, même si un signal de contrôle arrive sur l'appareil.

UTILISATION

REMARQUES

• Lorsque le projecteur est correctement branché sur le secteur, les mentions "Software update ... please wait", la version du logiciel, "Welcome to Cameo", et "... RESET" s'affichent à l'écran pendant le démarrage et la réinitialisation du moteur. Le projecteur est ensuite prêt à fonctionner, dans le dernier mode activé avant extinction.
• Si aucune entrée n'est effectuée dans un délai d'environ 30 secondes, l'écran principal s'affiche automatiquement.

ÉCRAN PRINCIPAL

Selon le mode de fonctionnement activé, l'écran principal affiche des informations différentes, pertinentes au du mode de fonctionnement en cours.

Modes de fonctionnement DMX et W-DMX

Température LED LED: 25°C 001 22CH Bluetooth activé Température de la LED Statut W-DMX Message d'erreur

Adresse de départ DMX et mode DMX

Modes de fonctionnement Art-Net et sACN

LED: 25°C Statut W-DMX Artnet / sACN Mode de fonctionnement DMX Mode: 22CH DMX Address: xxx IP-Address: xxx.xxx.xxx.xxx Subnet Mask: xxx.xxx.xxx.xxx Universe: 255 Message d'erreur

Mode de fonctionnement DMX, adresse DMX, adresse IP, masque de sous-réseau et univers

Mode de fonctionnement Art-Net + DMX Mode de fonctionnement sACN + DMX

Température de la LED Bluetooth activé Température de la LED LED: 25°C Statut W-DMX Art+DMX DMX Mode: 21CH Dual Input DMX Address: xxx IP-Address: xxx.xxx.xxx.xxx Subnet Mask: xxx.xxx.xxx.xxx Universe: xxxxx Mode de fonctionnement Message d'erreur

Mode de fonctionnement DMX, adresse DMX, adresse IP, masque de sous-réseau et univers

LED: 25°C sACN+DMX DMX Mode: 21CH Dual Input DMX Address: xxx IP-Address: xxx.xxx.xxx.xxx Subnet Mask: xxx.xxx.xxx.xxx Universe: xxxxx Bluetooth désactivé Statut W-DMX Mode de fonctionnement Message d'erreur

Mode de fonctionnement DMX, adresse DMX, adresse IP, masque de sous-réseau et univers

Modes de fonctionnement autonomes (Stand Alone)

Température de la LED LED: 25°C Bluetooth activé Température de la LED Statut W-DMX Scene 1 / Loop 1 Master Message d'erreur

Scène ou boucle et sortie de signal

Mode de fonctionnement esclave (Slave)

LED: 25°C Bluetooth désactivé Statut W-DMX Slave Mode de fonctionnement Message d'erreur

Note sur l'écran principal dans les modes de fonctionnement avec contrôle externe : en cas d'interruption du signal de contrôle, les caractères au centre de l'écran se mettent à clignoter ; le clignotement s'arrête dès le retour du signal de contrôle.

Message d'erreur : si le symbole d'avertissement (triangle avec point d'exclamation) apparaît à l'écran, cela signifie qu'un ou plusieurs composants de l'appareil sont défectueux. Les composants concernés apparaissent dans le menu System Info, élément Error Info. Si l'erreur subsiste après redémarrage ou réinitialisation, veuillez contacter un centre de service agréé.

WIRELESS DMX

Pour coupler un récepteur DMX sans fil avec un émetteur DMX sans fil, l'élément de menu correspondant doit être réinitialisé (Unlink). Le récepteur passe alors en attente d'appairage, et attend une demande d'appairage de la part d'un émetteur. Pour lancer le processus d'appairage, sélectionnez Link ou Force to pair dans le menu de l'émetteur et confirmez ; les appareils sont alors appariés automatiquement. L'appairage simultané ou consécutif de plusieurs récepteurs à un émetteur (par exemple, pour un fonctionnement maître/esclave) peut également être réalisé de la même manière. La connexion W-DMX est toujours maintenue jusqu'à sa désactivation, que ce soit au moyen de la commande Reset dans le récepteur ou de la commande Unlink dans l'émetteur, qu'un appareil ait été débranché ou non entre-temps.

STATUT WIRELESS DMX

	?↓	↓	↓	↓	↑
W-DMX désactivé	W-DMX activé en tant que récepteur ; non appairé	W-DMX activé en tant que récepteur et appairé ; l'émetteur est éteint ou hors de portée	W-DMX activé en tant que récepteur et appairé ; pas de signal DMX	W-DMX activé en tant que récepteur et appairé ; signal DMX présent	W-DMX activé en tant qu'émetteur

MENU DE CONTRÔLE (Control)

Le menu de contrôle permet de sélectionner les différents modes de fonctionnement et leurs options de réglage dans les sous-menus correspondants.

RÉGLAE DE L'ADRESSE DE DÉPART DMX (DMX Address)

En partant de l'écran principal, appuyez sur MENU pour accéder au menu principal. En utilisant ▲ et ▼, sélectionnez le menu Control et appuyez sur ENTER. Sélectionnez ensuite l'élément de menu DMX Address et confirmez à nouveau. Utilisez ▲ et ▼ pour régler la valeur souhaitée et appuyez sur ENTER pour confirmer.

En partant de l'écran principal, appuyez sur MENU pour accéder au menu principal. En utilisant ▲ et ▼, sélectionnez le menu Control et appuyez sur ENTER. Sélectionnez ensuite l'élément de menu DMX Mode et confirmez à nouveau. Utilisez ▲ et ▼ pour régler le mode de fonctionnement DMX souhaité et appuyez sur ENTER pour confirmer. Vous trouverez les tableaux DMX avec l'affectation des canaux dans la section CONTRÔLE DMX de ce manuel d'utilisation.

En partant de l'écran principal, appuyez sur MENU pour accéder au menu principal. En utilisant ▲ et ▼ sélectionnez le menu Control et appuyez sur ENTER. Sélectionnez ensuite l'élément de menu Network et confirmez à nouveau.

Vous trouverez dans le tableau ci-dessous des informations sur les sous-menus du menu Stand Alone et les options de réglage correspondantes (sélectionnez avec ▲ et ▼, confirmez avec ENTER, modifiez la valeur ou l'état avec ▲ et ▼, confirmez avec ENTER).

Réseau Art-Net
Protocol	Artnet	Contrôle via Art-Net
	sACN	Contrôle via sACN
Universe	Absolute Universe	Configuration de l'univers absolu Art-Net	Dépend du réseau, du sous-ré-seau et de l'univers
	Net	Configuration du réseau Art-Net	Dépend de l'univers absolu
	Subnet	Configuration du sous-réseau Art-Net
	Universe	Configuration de l'univers Art-Net
IP Ad-dress	xxx.xxx.xxx.xxx	Réglage de l'adresse IP : réglez le premier bloc, confirmez, réglez le deuxième bloc, confirmez...
Subnet Mask	xxx.xxx.xxx.xxx	Réglage du masque de sous-réseau : réglez le premier bloc, confirmez, réglez le deuxième bloc, confirmez...
Dual Input Modes	Pixel Address	Réglage de l'adresse de départ du pixel de 001 à 4xx
	Signal Setup	Pixel via network	Contrôle des pixels via le réseau
		Pixel via DMX Contrôle	des pixels via DMX
Signal Routing	Send to XLR	Renvoi du signal de contrôle vers la sortie XLR
	Backup by XLR	Contrôle via XLR en cas d'interruption du signal réseau
	Receive only	Pas de connexion entre le signal réseau et les connecteurs XLR

Réseau sACN
Protocol	Artnet	Contrôle via Art-Net
	sACN	Contrôle via sACN
Universe	Absolute Univ.	Configuration de l'univers Art-Net
IP Address	xxx.xxx.xxx.xxx	Réglage de l'adresse IP : réglez le premier bloc, confirmez, réglez le deuxième bloc, confirmez...
Subnet Mask	xxx.xxx.xxx.xxx	Réglage du masque de sous-réseau : réglez le premier bloc, confirmez, réglez le deuxième bloc, confirmez...
Dual Input Modes	Pixel Address	Réglage de l'adresse de départ de pixel de 001 à 4xx
	Signal Setup	Pixel via network	Contrôle des pixels via le réseau
		Pixel via DMX Contrôle	des pixels via DMX
Signal Routing	Send to XLR	Renvoi du signal de contrôle vers la sortie XLR
	Backup by XLR	Contrôle via XLR en cas d'interruption du signal réseau
	Receive only	Pas de connexion entre le signal réseau et les connecteurs XLR

MENU FONCTIONNEMENT AUTONOME (Stand Alone)

Dans les modes de fonctionnement autonomes "Play Scene" et "Play Loop", le signal de contrôle du mode correspondant peut être transmis aux projecteurs esclaves via XLR (Master/Alone -> Master). Si vous ne souhaitez pas renvoyer le signal de contrôle, désactivez la sortie (Master/Alone -> Alone). Activez l'une des huit scènes disponibles (Scene 1 - 8) ou l'une des huit boucles disponibles (Loop 1 - 8). Les scènes et les boucles sont préprogrammées, mais peuvent être personnalisées (Edit Scene / Edit Loop).

En partant de l'écran principal, appuyez sur MENU pour accéder au menu principal. A l'aide des ◀ ▶ ▲ et ▼ sélectionnez l'élément de menu Control et confirmez avec la touche ENTER. Sélectionnez ensuite l'élément de menu Stand Alone et confirmez à nouveau.

Vous trouverez dans le tableau ci-dessous des informations sur les sous-menus du menu Stand Alone et les options de réglage correspondantes (sélectionnez avec ▲ et ▼, confirmez avec ENTER, modifiez la valeur ou l'état avec ▲ et ▼, confirmez avec ENTER).

Stand Alone
Master/Alone	Master	Le signal de contrôle est renvoyé sur la sortie DMX OUT
	Alone	Le signal de contrôle n'est pas renvoyé
Play Scene/Loop	Scene	Scene 1 - 8	Sélectionne et active la scène souhaitée
	Loop	Loop 1 - 8	Sélectionne et active la boucle souhaitée
Edit Scene	Scene 1 - 8	Pan	Réglage individuel de chaque scène. Pour activer les scènes, il suffit de les sélectionner.
		Tilt
		Dimmer
		...

Edit Loop	Loop 1-8	Step	1 - 8	Sélection du pas 1-8
		t-Step	0s - 20min	Réglage de la durée du pas
		t-Fade	0s - 20 min	Réglage de la durée de fondu (Fade)
		User Scene	1 - 8	Sélection de la scène 1-8
		Skip Step	No / Yes	Sauter le pas : No/Yes

MODE ESCLAVE (Slave)

En partant de l'écran principal, appuyez sur MENU pour accéder au menu principal. A l'aide des touches ▲ et ▼, sélectionnez l'élément de menu Control et confirmez avec la touche ENTER. Sélectionnez ensuite l'élément de menu Slave et confirmez à nouveau. Activez la sortie du signal de commande dans l'appareil maître (Control -> Stand Alone -> Master/Alone -> Master). Connectez le projecteur esclave et le projecteur maître (même modèle, même version de logiciel) à l'aide d'un câble DMX ou via W-DMX™ et activez le mode autonome "Play Scene" ou "Play Loop" sur le projecteur maître. Le projecteur esclave suit dès lors le projecteur maître.

En partant de l'écran principal, appuyez sur MENU pour accéder au menu principal. Sélectionnez Settings à l'aide de ▲ et ▼ et confirmez avec ENTER.

Vous trouverez dans le tableau ci-dessous des informations sur les sous-menus du menu Settings et les options de réglage correspondantes (sélectionnez avec ▲ et ▼, confirmez avec ENTER, modifiez la valeur ou l'état avec ▲ et ▼, confirmez avec ENTER).

Réglages (en gras = réglage d'usine)
Wireless	Paramètres sans fil	State	On	Module Wireless DMX activé
			Off Module Wireless DMX désactivé
		Operating Mode	RX Module Wireless DMX = récepteur
			TX CRMX	Module sans fil = émetteur avec émetteur standard CRMX
			TX G3	Module sans fil = émetteur avec émetteur standard G3
			TX G4s	Module sans fil = émetteur avec émetteur standard G4s
		Linking	Link	Appairage avec des appareils sans fil compatibles et prêts à être appariés
			Unlink	Désactive les connexions DMX sans fil et met le projecteur en mode d'attente d'appairage
		Linking Key	Linking Key	Réglage de la clé de connexion
			CRMX Mode (disponible uniquement en mode de fonctionnement RX)	CRMX	Récepteur standard = CRMX
				CRMX2	Récepteur standard = CRMX2
			CRMX Universe	A - H	Sélection de l'univers CRMX A à H
		Universe Metadata	RGB Color Code	Red, Orange, Yellow, Green, Cyan, Blue, Purple, White	Code RGB pour l'affichage des couleurs de l'univers
		Universe Metadata	Chaleur de 16 capitaName	tères avec un nom personnalisable identifiant l'univers
		Bluetooth	State	On Bluetooth activé
				Off	Bluetooth désactivé
			Pin	On	Demande de code PIN activée (réglage d'usine 081569)
				Off	Demande de code PIN désactivée
		Signal Routing	Send to XLR	Transmission du signal de contrôle vers la sortie XLR (DMX OUT)
			Backup by Con XLR	Contrôle via XLR (DMX IN) en cas d'interruption du signal sans fil
			Receive only	Pas de connexion entre le signal W-DMX et les connecteurs XLR
Display	Paramètres de l'écran	Reverse	On	Rotation de l'affichage de 180° (par exemple pour une installation en hauteur)
			Off	Pas de rotation de l'affichage
			Auto	Détection automatique de la position (montage vertical/vertical)
		Off Timer	Always On	Allumé en permanence
			Off after 20s	Désactivation après environ 20 secondes d'inactivité
		Autolock	On after 60s	Les contrôles sont verrouillés après environ 60 secondes sans saisie (LOCKED). Pour déverrouiller : appuyez simultanément sur les touches UP et DOWN pendant environ 5 secondes
			Off	Fonction Autolock désactivée
Dimmer	Réglages du variateur	Curve	Linear	L'intensité lumineuse augmente linéairement avec la valeur DMX
			Exponential	L'intensité lumineuse varie finement pour les valeurs DMX basses, et plus grossièrement pour les valeurs DMX élevées
			Logarithmic	L'intensité lumineuse varie grossièrement pour les valeurs DMX basses et finement pour les valeurs DMX élevées
			S-Curve	L'intensité lumineuse varie finement pour les valeurs DMX basses et élevées, et plus grossièrement pour les valeurs DMX intermédiaires
		PWM Frequency	650Hz, 1530Hz, 3600Hz, 12kHz, 18.9kHz, 25kHz	Sélection de la fréquence PWM (modulation de largeur d'impulsion) des LED
		Response	LED	Le projecteur réagit immédiatement aux changements de la valeur DMX
			Halogen	Le projecteur se comporte de la même manière qu'un projecteur halogène, avec des changements progressifs de luminosité
Dimmer	Réglages du variateur	Redshift	Dim to Warm	Simule la dérive des couleurs lors de la gradation d'un projecteur halogène. Lors de la gradation du projecteur, la température de couleur passe automatiquement à des tons blancs de plus en plus chauds et à l'ambre (et vice versa).
			Off	Fonction désactivée
Color Calibration	Calibration des couleurs	User		Étalonnage personnalisé des couleurs. Réglage de la luminosité rouge, vert, bleu et lime avec des valeurs compris- es entre 0 et 255
		Smart		Réglages d'usine
Movement	Paramètres des mouve-ments de la lyre	Pan Reverse	On	Inversion du sens de panoramique
			Off	Pas d'inversion du sens de pan- oramique
		Tilt Reverse	On	Inversion du sens d'inclinaison
			Off	Pas d'inversion du sens d'inclinaison
		Pan Angle	540°	Angle panoramique 540°
			630°	Angle panoramique 630°
		Position Feedback	On	Activation de la correction automa- tique de position
			Off	Désactivation de la correction automa- tique de position
		Move in Black	On	Noir (blackout) lorsque la lyre bouge
			Off	Pas de noir lorsque la lyre bouge
		Silent Movement	On	Ralentissement des mouvements du moteur pour un fonctionnement plus silencieux
			Off	Fonction désactivée
Fan	Réglage du ventilateur	Auto	Contrôle automatique du ventilateur
		Off	Ventilateur désactivé et luminosité fortement réduite
		Constant Low	Vitesse du ventilateur constante et faible, luminosité réduite si nécessaire
		Constant Mid	Vitesse constante et moyenne du ventilateur, luminos- ité réduite si nécessaire
		Constant High	Vitesse constante et élevée du ventilateur
Signal Fail	Choix du comportement en cas de défail-lance du signal DMX	Hold	Maintien de la dernière commande reçue
		Last Stand Alone	Le dernier mode de fonctionnement autonome sélectionné est activé
		Fade to Black (10s)	Fondu au noir de 10 secondes
		Blackout	Active le noir (blackout)
		Full	Plein feu
Pixel Pixels en Mirror	en miroir	Off	Off
		Horizontal	Pixels en miroir horizontal
		Vertical	Pixels en miroir vertical
		Horizontal & Vertical	Pixels en miroir horizontal et vertical
Store Default	Sau-vegarde des paramètres dans 3 préréglages personnalisés	User A	Sauvegarde de tous les réglages actuels en tant que préréglage utilisateur A
		User B	Sauvegarde de tous les réglages actuels en tant que préréglage utilisateur B
		User C	Sauvegarde de tous les réglages actuels en tant que préréglage utilisateur C

MENU SERVICE (Service)

En partant de l'écran principal, appuyez sur MENU pour accéder au menu principal. Sélectionnez Service à l'aide de ▲ et ▼ et confirmez avec ENTER.

Vous trouverez dans le tableau ci-dessous des informations sur les sous-menus du menu Service et les options de réglage correspondantes (sélectionnez avec ▲ et ▼, confirmez avec ENTER, modifiez la valeur ou l'état avec ▲ et ▼, confirmez avec ENTER).

Service
Load Default	Factory Default	Rétablir les réglages d'usine
	User A	Rétablir les valeurs du preset utilisateur A (pour sau-vegarder les valeurs de l'utilisateur : Settings -> Store Default)
Load Default	User B	Rétablir les valeurs du preset utilisateur B (pour sau-vegarder les valeurs de l'utilisateur : Settings -> Store Default)
	User C	Rétablir les valeurs du preset utilisateur C (pour sau-vegarder les valeurs de l'utilisateur : Settings -> Store Default)
Reset	Pan/Tilt	Réinitialisation des moteurs de panoramique et d'inclinai-son
	Head	Réinitialisation des moteurs de la lyre
	All	Réinitialisation de tous les moteurs
Test	Test Se-quence	Séquence préprogrammée pour tester tous les com-posants
	Stress Test	Séquence préprogrammée pour tester tous les com-posants sous charge maximale
	Motor Test	Activation individuelle de tous les moteurs avec des valeurs de 000 à 255
Reset Service Timer	Back	Pas de réinitialisation de la valeur de la durée de fonctionnement
	Reset Now	Réinitialisation de la valeur de la durée de fonctionnement
Password	Pour technicien de service uniquement

INFORMATIONS SYSTÈME (System Info)

En partant de l'écran principal, appuyez sur MENU pour accéder au menu principal. Sélectionnez System Info à l'aide de ▲ et ▼ et confirmez avec ENTER.

Vous trouverez dans le tableau ci-dessous des informations sur les sous-menus du menu System Info et les options de réglage correspondantes (sélectionnez avec ▲ et ▼, confirmez avec ENTER).

System info
Firmware	DISP	Vx.x.x	Affichage de la version du micrologiciel de l'appareil
	XY	Vx.x.x
	LED1	Vx.x.x
	...	Vx.x.x
Wireless	Module	TimoTwo	Modèle de module Wireless DMX
	Device Name	OTOSW3-xxxx	Nom de l'appareil
	Version	HW (Hardware) Numéro de version du matérielSW (Software)	Numéro de version du logiciel
	Link Quality	%	Qualité de la connexion en pourcentage
	Data Source	None /DMX /Wireless Link /SPI /BLE	Informations sur la source des données
	Status	Operational:DMX Data:RDM Identify:RF Link:Link State:	Informations sur le statut
Temperature	LED	xxx °C/°F	Affichage de la température du composant correspondant
	Base	xxx °C/°F
	Temperature Unit	Réglage de l'unité de température (appuy-ez sur ENTER pour modifier)
		°F
Fan Speed	xxxx RPM	Affichage de la vitesse des ventilateurs correspondants
Runtime	Total	xxxx h : xx m	Durée totale de fonctionnement
	Operation	xxxx h : xx m	Durée d'utilisation
	LED	xxxx h : xx m	Durée de fonctionnement de la lampe/LED
	Service	xxxx h : xx m	Temps de fonctionnement depuis la dernière réinitialisation de la durée de fonctionnement
MAC Address	xx:xx:xx:xx-:xx:xx	Adresse MAC
RDM UID	Identifiant unique en mode RDM
DMX Values	Affichage des valeurs DMX présentes
Error Info	Affichage des erreurs en cas de dysfonctionnement
DMX Table	Affichage des tableaux des modes DMX

MODE QUICKLIGHT (Quicklight)

Créez une scène rapidement et facilement en utilisant les fonctions de base de la lyre, sans contrôleur externe. En partant de l'écran principal, appuyez sur MENU pour accéder au menu principal. Sélectionnez Quicklight avec ▲ et ▼ et confirmez avec ENTER. Sélectionnez l'élément de menu souhaité avec ▲ et ▼, confirmez avec ENTER, modifiez la valeur avec ▲ et ▼, et confirmez la modification de la valeur avec ENTER.

Si le mode Quicklight est activé, l'écran ne revient pas automatiquement à l'écran principal. Le mode Quicklight est automatiquement annulé lorsque vous quittez le menu Quicklight. Les réglages du menu Quicklight sont conservés même après le redémarrage du projecteur

MONTAGE ET INSTALLATION

DANGER : Le montage au plafond nécessite une grande expérience, notamment pour calculer les valeurs limites de charge du matériel d'installation et vérifier régulièrement la sécurité de tous les matériaux d'installation et des projecteurs. Si vous ne possédez pas ces qualifications, n'essayez pas d'effectuer l'installation vous-même. Adressez-vous plutôt à un professionnel qualifié. Des appareils mal montés et mal sécurisés risquent de se détacher et de tomber. Cela peut entraîner des blessures graves, voire mortelles.

Grâce à ses pieds en caoutchouc intégrés, le projecteur peut être placé à un endroit approprié sur une surface plane. Il peut être monté sur une structure métallique à l'aide de deux supports en oméga, qui sont fixés à la base du projecteur (A). Si nécessaire, les deux supports en oméga peuvent également être montés sur la base de l'appareil et tournés de 90°. Le carton d'emballage contient deux supports en oméga. Des pinces pour structure adaptées sont disponibles en option. Vérifiez que les connecteurs sont solidement en place et fixez le projecteur à la languette de fixation (B) à l'aide d'un câble de sécurité approprié.

A B A

ENTRETIEN, MAINTENANCE ET RÉPARATION

Afin de garantir son bon fonctionnement à long terme, l'appareil doit être régulièrement nettoyé et, si nécessaire, passer en maintenance. Le besoin d'entretien et de maintenance dépend de l'intensité de l'utilisation et de l'environnement dans lequel l'appareil est utilisé.

Nous vous recommandons de procéder à une inspection visuelle avant chaque utilisation. En outre, nous recommandons d'effectuer toutes les mesures de maintenance applicables spécifiées ci-dessous une fois toutes les 500 heures de fonctionnement ou, en cas d'intensité d'utilisation moindre, au plus tard après un an. Les réclamations au titre de la garantie peuvent être limitées en cas de défauts résultant d'un entretien et d'une maintenance inadéquats.

ENTRETIEN (effectué par l'utilisateur)

AVERTISSEMENT ! Avant d'effectuer toute opération d'entretien ou de maintenance, il faut débrancher l'alimentation électrique et, si possible, toutes les connexions de l'appareil.

À NOTER : Un entretien inadéquat peut entraîner une dégradation de l'appareil pouvant aller jusqu'à sa destruction.

1. Les surfaces du boîtier doivent être nettoyées avec un chiffon propre et humide. Veillez à éviter toute infiltration d'humidité dans l'appareil.
2. Les entrées et sorties d'air doivent être régulièrement débarrassées de la poussière et des saletés. Si vous utilisez de l'air comprimé, veillez à ne pas endommager l'appareil (dans ce cas, il faut bloquer les ventilateurs avant d'envoyer l'air comprimé).
3. Les câbles et les contacts des connecteurs doivent être nettoyés régulièrement et la poussière et la saleté doivent être éliminées.
4. De façon générale, n'utilisez aucun produit de nettoyage agressif ou substance abrasive, sous peine d'endommager la finition de surface de l'appareil.
5. Les appareils doivent être stockés dans un environnement sec et protégés de la poussière et de la saleté.
6. Toutes les lentilles accessibles ou amovibles et les ouvertures émettant de la lumière doivent être nettoyées régulièrement pour garantir un fonctionnement correct et sûr.

MAINTENANCE ET RÉPARATION (uniquement par du personnel qualifié)

DANGER L'appareil contient des composants sous tension. Même après avoir débranché la fiche de la prise secteur, il peut subsister une tension résiduelle dans l'appareil, par exemple en raison de condensateurs chargés.

À NOTER Les travaux d'entretien et de réparation ne peuvent être effectués que par du personnel spécialisé suffisamment qualifié. En cas de doute, adressez-vous à un atelier spécialisé.

À NOTER Les travaux de maintenance effectués de façon non conforme peuvent affecter les demandes de garantie.

À NOTER Pour les kits ou accessoires de conversion ou d'adaptation fournis par le fabricant, il est essentiel de respecter les instructions fournies.

DIMENSIONS (mm)

CARACTÉRISTIQUES TECHNIQUES

Catégorie de produit Lyre asservie type Wash à LED

Type Projecteur asservi

LED de la source lumineuse centrale 7 LED, puissance 50 W

Mélange de couleurs des LED centrales RGBL

Nombre de segments de l'anneau 46

LED de l'anneau de mélange de RGB couleurs

Angle de panoramique Réglable : 630°/540°

Angle d'inclinaison 241°

Fréquence de modulation de largeur d'impulsion (PWM)	650 Hz ; 1 530 Hz ; 3 600 Hz ; 12 kHz ; 18.9 kHz / 25 kHz
Résolution du gradateur 16 bits
Courbes de gradateur Linéaire, exponentielle, courbe en S, logarithmique
Calibration Oui
IRC > 85
Flux lumineux 4 000 lm
Intensité lumineuse 5 000 lx (à 10 m, étroit)
Angle de faisceau/angle de champ 4 - 45° / 10 - 60°
CCT 1 800 K–10 000 K
Protocoles de contrôle DMX ; RDM ; W-DMX ; CRMX
Connecteurs de données XLR mâle à 5 broches ; 2 x RJ45
Modes DMX	"22-CH RGBL effet21-CH HSI Wash22-CH RGBL Wash 8 bits26-CH RGBL Wash38-CH Motif HSI48-CH Motif RGBL63-CH Pixel RGBL187-CH RGBL pixel Full11-CH Dual Input21-CH Dual Input"
Fonctions DMX :	Pan (fin) ; Tilt (fin) ; Dimmer (fin) ; Fonctions strobo-scopiques, RGBL (fin) ; Teinte (fin) ; Saturation ; Tempéra-ture de couleur ; Teinte ; Préréglages de couleur ; Fondu enchaîné de couleur ; Ring dimmer ; Ring RGB ; Ring stroboscopique, Sélection du motif de l'anneau ; Vitesse du motif de l'anneau ; Dossier du motif ; Sélection du mot-tif ; Position et vitesse du motif ; Transition du motif ; Effet de fondu/réveil du motif ; Variateur d'arrière-plan (fin) ; Stroboscope d'arrière-plan ; RGBL d'arrière-plan ; Teinte d'arrière-plan (fin) ; Saturation d'arrière-plan ; Tempéra-ture de couleur d'arrière-plan ; Teinte d'arrière-plan ; Préréglages de couleur d'arrière-plan ; Fondu enchaîné de couleur d'arrière-plan ; Zoom ; Fondu enchaîné de commande des LED ; Réglages de l'appareil ; RGBL ; Anneau RGB
Mode autonome (Stand Alone) Scène ; Boucle
Paramètres système	Affichage ; gradateur ; étalonnage des couleurs ; mouvement ; ventilateur ; défaillance du signal ; miroir de pixels
Affichage et indicateurs	Écran cristaux liquides
Indice IP	IP65 pour une utilisation temporaire à l'extérieur
Température ambiante minimale	-10°C à 40°C

Système de refroidissement Ventilateur thermocontrôlé

Tension d'alimentation 100 à 240 V / 50/60 Hz

Consommation électrique max. 350 W

Fusible T4 A / 250 V

Embase secteur Compatible TrueOne

Renvoi secteur Compatible TrueOne

Intensité maximale de renvoi (110 V) 11 A

Intensité maximale de renvoi (230 V) 13 A

Distance minimale par rapport à la surface éclairée 3 m

Distance minimale par rapport aux matériaux inflammables ordinaires 0,5 m

Groupe de risque RG1

Boîtier Métal

Dimensions 308 x 383 x 229 mm

Masse 10,9 kg

EXPLICATION DE LA CLASSE DE PROTECTION IP

1. Un indice IP décrit uniquement la protection contre les objets solides et l'eau. Il ne décrit pas la résistance générale aux intempéries, comme la protection contre les rayons UV et les influences thermiques, etc.
2. Le premier chiffre de l'indice correspond à la protection contre la poussière, les objets solides et le contact :

IP2X Protégé contre les corps étrangers solides ≥ 12,5 mm de diamètre
IP3X Protégé contre les corps étrangers solides ≥ 2,5 mm de diamètre
IP4X Protégé contre les corps étrangers solides ≥ 1,0 mm de diamètre
IP5X	Protégé contre la poussière en quantités dangereuses et complètement protégé contre le contact
IP6X Étanche à la poussière et complètement protégé contre le contact

1. Le deuxième chiffre indique la protection contre l'eau :

IPX0 Pas de protection

IPX1 Protection contre les gouttes d’eau

IPX2 Protection contre les gouttes d'eau lorsque l'appareil est incliné jusqu'à 15°

IPX3 Protection contre la chute d'eau pulvérisée jusqu'à 60° par rapport à la verticale

IPX4 Protection contre les projections d’eau sur tous les côtés

IPX5 Protection contre les jets d’eau (émis par une buse) sous tous les angles

IPX6 Protection contre les jets d'eau puissants

IPX7 Protection contre l’immersion temporaire

1. En outre, certaines mesures spécifiques à l'appareil, telles que couvercles et capuchons d'étanchéité, sont nécessaires pour atteindre la classe de protection spécifiée (par exemple, placer des capuchons de protection sur les connecteurs inutilisés).

L'indice IP du produit figure dans les caractéristiques techniques et il est imprimé sur l'appareil.

DISTANCE MINIMALE PAR RAPPORT À LA SURFACE ÉCLAIRÉE

Ce pictogramme, accompagné de la distance en mètres (m), indique la distance minimale entre le projecteur et la surface éclairée. Dans cet exemple, la distance est de 5 m. Pour connaître la valeur applicable à ce projecteur, veuillez vous référer aux spécifications techniques de ce manuel et aux indications figurant sur l'appareil.

DISTANCE MINIMALE PAR RAPPORT AUX MATÉRIAUX INFLAMMABLES ORDINAIRES

Ce pictogramme, accompagné de la distance en mètres (m) indique la distance minimale de l'appareil par rapport aux matériaux inflammables ordinaires. Dans cet exemple, la distance est de 0,5 m. Pour connaître la valeur applicable à ce projecteur, veuillez vous référer aux spécifications techniques de ce manuel et aux indications figurant sur l'appareil.

MISE AU REBUT

Emballage :

1. Les emballages peuvent être introduits dans le cycle des matériaux réutilisables en utilisant les méthodes d'élimination habituelles.
2. Veillez à trier les emballages conformément aux lois sur la mise au rebut et aux réglementations sur le recyclage en vigueur dans votre pays.

Appareil :

1. Cet appareil relève de la directive européenne sur les déchets d'équipements électriques et électroniques, telle que modifiée. Directive DEEE relative aux déchets d'équipements électriques et électroniques. Les appareils en fin de vie ne font pas partie des ordures ménagères. L'appareil en fin de vie doit être éliminé par une entreprise d'élimination des déchets agréée ou un centre d'élimination dans une déchetterie municipale. Veillez à respecter les réglementations en vigueur dans votre pays.

2. Respectez toutes les lois sur l'élimination des déchets applicables dans votre pays.

3. En tant que particulier, vous pouvez obtenir des informations sur les options d'élimination respectueuses de l'environnement auprès du vendeur du produit ou des autorités régionales compétentes.

DÉCLARATIONS DU FABRICANT

Garantie et limitation de responsabilité du fabricant

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach

Courriel : [e-mail] / [phone]

Nos conditions de garantie et notre limitation de responsabilité actuelles peuvent être consultées en ligne à l'adresse suivante :

https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-CAMEO_DE_EN_ES_FR.pdf En cas de recours au service après-vente, veuillez contacter votre distributeur.

Conformité CE

Adam Hall GmbH confirme par la présente que ce produit est conforme aux directives suivantes (le cas échéant) :

Directive basse tension (2014/35/UE)

Déclaration de conformité CE

Les déclarations de conformité pour les produits soumis aux directives LVD, EMC, RoHS peuvent être demandées à [e-mail]

Les déclarations de conformité des produits soumis à la directive RED peuvent être téléchargées sur www.adamhall.com/compliance/

Sous réserve de fautes d'impression et d'erreurs, ainsi que de modifications techniques ou autres !

ESPAÑOL
