ROOT PAR BATTERY - Lampe Cameo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED à batterie
Marque	Cameo
Modèle	ROOT PAR BATTERY (CLROOTPARBAT)
Catégorie	Lampe LED par batterie
Dimensions (L × H × P, sans étrier)	195 × 156 × 195 mm
Poids (avec étrier)	2,5 kg
Alimentation	100-240 V AC, 50/60 Hz, max. 75 W
Batterie	Lithium-ion 22,2 V / 4400 mAh / 97,7 Wh
Autonomie	Jusqu'à 20 h en mode ECO (vert 100%)
Durée de charge	Environ 2 heures
Sources lumineuses	5 LED RGBW de 4 W
Angle de faisceau	33° (20° à mi-intensité)
Flux lumineux	1000 lm
Modes DMX	Sans décalage : 2CH, 4CH1, 4CH2, 5CH, 6CH, 9CH ; Avec décalage : D3CH, D5CH1, D5CH2, D6CH, D7CH, D10CH
Fonctions autonomes	Auto, Sound, Static, Color Preset, User Color, Loop
Pilotage sans fil	Télécommande IR (option), W-DMX via clé iDMX (option)
Connecteurs DMX	XLR 3 broches (IN, OUT)
Connecteurs d'alimentation	Power Twist IN (bleu), OUT (blanc, max. 8 A)
Indice de protection	IP20
Classe de protection	I
Fusible	F3A / 250 V (5 × 20 mm)
Entretien	Nettoyer avec un chiffon humide ; pas d'abrasifs ; nettoyer les lentilles régulièrement
Réparabilité	Batterie non remplaçable par l'utilisateur ; contacter un centre agréé
Sécurité	Ne pas regarder la source lumineuse ; risque de brûlure ; ne pas ouvrir l'appareil

FOIRE AUX QUESTIONS - ROOT PAR BATTERY Cameo

Comment charger la batterie du Cameo ROOT PAR BATTERY ?

Branchez le projecteur sur le secteur (100-240 V AC). La batterie se charge que l'appareil soit allumé ou éteint. Le temps de charge complet est d'environ 2 heures. L'écran OLED affiche l'état de charge.

Quelle est l'autonomie de la batterie ?

L'autonomie dépend du mode d'alimentation et des couleurs utilisées. En mode standard (STD) avec toutes les LED à 100% (RGBW), elle est d'environ 5 heures. En mode ECO, elle peut atteindre jusqu'à 20 heures avec la couleur verte seule.

Comment régler l'adresse DMX ?

Appuyez sur MENU, sélectionnez DMX Address avec ▲/▼, confirmez avec ENTER, puis réglez l'adresse (001-512) avec ▲/▼ et confirmez. L'adresse s'affiche sur l'écran OLED.

Puis-je utiliser le projecteur sans contrôleur DMX ?

Oui, le projecteur dispose de modes autonomes (Stand Alone) : Auto (programmes automatiques), Sound (piloté par la musique), Static (couleur fixe), Color Preset (15 présélections), User Color (4 couleurs personnalisées) et Loop (boucles de couleurs).

Comment nettoyer le projecteur ?

Débranchez l'alimentation. Nettoyez le boîtier avec un chiffon humide (sans produits abrasifs). Les lentilles doivent être nettoyées régulièrement avec un chiffon doux pour garantir un bon flux lumineux. Évitez l'humidité à l'intérieur.

Le projecteur est-il adapté à une utilisation en extérieur ?

Non, l'indice IP20 signifie qu'il est protégé contre les corps solides supérieurs à 12,5 mm, mais pas contre l'eau. Il ne convient pas à une utilisation en extérieur ou en milieu marin. Utilisation prévue en intérieur pour des événements.

Comment utiliser le mode Master/Slave ?

Connectez les projecteurs en série via DMX. Sur le maître, activez un mode Stand Alone. Sur les esclaves, allez dans le menu Slave, sélectionnez un groupe (0 pour suivre exactement, 1-15 pour un décalage). Le maître contrôle les esclaves.

Que faire si le fusible saute ?

Remplacez le fusible (5×20 mm, F3A/250 V) uniquement par un fusible de même type et valeur. Si le problème persiste, contactez un centre de réparation agréé. Ne jamais contourner le fusible.

Puis-je remplacer la batterie moi-même ?

Non, la batterie est intégrée de manière fixe. N'essayez pas de l'ouvrir ou de la remplacer vous-même. En cas de baisse d'autonomie ou de dysfonctionnement, adressez-vous à un centre de réparation agréé.

Quelles sont les précautions de sécurité importantes ?

Ne regardez jamais directement la source lumineuse, même brièvement. Ne l'utilisez pas si le boîtier ou le câble sont endommagés. Évitez toute source de chaleur. Respectez une distance minimale de 30 cm par rapport aux matériaux inflammables. Tenez hors de portée des enfants.

MODE D'EMPLOI ROOT PAR BATTERY Cameo

Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées : il garantit des années de fonctionnement sans problème. Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre appareil Cameo Light de façon optimale. Vous trouverez davantage d'informations à propos de Cameo Light sur notre site Web: WWW.CAMEOLIGHT.COM.

UTILISATION PRÉVUE

Le produit est un appareil de technologie événementielle.

Il a été spécialement conçu pour un usage professionnel dans le domaine de la technologie événementielle et ne convient pas à une utilisation domestique !

De plus, ce produit est uniquement destiné à des utilisateurs qualifiés ayant des connaissances de la technologie événementielle !

Toute utilisation du produit contraire aux spécifications techniques et aux conditions de fonctionnement spécifiées est considérée comme inappropriée !

Nous déclinons toute responsabilité en cas de dommages physiques ou matériels causés par une utilisation incorrecte !

Le produit ne convient pas :

• à l'utilisation par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou intellectuelles sont réduites ou dont l'expérience et les connaissances sont insuffisantes.
• aux enfants (il doit être interdit aux enfants de jouer avec l'appareil).

CONSIGNES DE SÉCURITÉ

• Pour éviter tout dommage, veille à lire attentivement et respecter ces instructions.
• Conserve toutes les informations et instructions en lieu sûr.
• Respecte tous les avertissements. Ne retire aucune consigne de sécurité ou autre information figurant sur l'appareil.

TERMES ET SYMBOLES

1. DANGER : Le terme DANGER, parfois utilisé en combinaison avec un symbole, fait référence à des situations immédiatement dangereuses ou présentant un risque pour la vie ou l'intégrité physique.
2. AVERTISSEMENT : Le mot AVERTISSEMENT, parfois utilisé en combinaison avec un symbole, fait référence à des situations potentiellement dangereuses ou pouvant présenter un risque pour la vie ou l'intégrité physique.

3. ATTENTION : Le mot ATTENTION, parfois utilisé en combinaison avec un symbole, fait référence à des situations pouvant entraîner des blessures.

4. AVIS : Le mot AVIS, parfois utilisé en combinaison avec un symbole, fait référence à des situations pouvant entraîner des dommages matériels et/ou environnementaux.

Ce symbole avertit d'un danger électrique.

Ce symbole avertit d'un danger général.

Ce symbole avertit d'un danger lié à des surfaces chaudes.

Ce symbole avertit d'un danger provenant de rayonnements lumineux intenses.

Ce symbole renvoie à des informations supplémentaires sur le fonctionnement du produit.

DANGER :

1. N'ouvre pas l'appareil et ne le modifie pas.
2. Si ton appareil ne fonctionne plus correctement, si des liquides ou des objets ont pénétré à l'intérieur ou si l'appareil a été endommagé de quelque autre manière que ce soit, éteins-le immédiatement et débranche-le de l'alimentation électrique. Seuls des spécialistes autorisés peuvent réparer cet appareil.
3. Le conducteur de terre protégeant les appareils de classe I doit être correctement raccordé. Ne débranche jamais le conducteur de terre de protection. Les appareils de classe II ne sont pas équipés d'un conducteur de terre.
4. Vérifie que les câbles conducteurs de tension ne sont pas pliés et ne présentent aucun autre dégât mécanique.
5. Ne contourne jamais le fusible de l'appareil.

AVERTISSEMENT :

1. L'appareil ne doit pas être utilisé s'il présente des signes évidents d'endommagement.
2. L'appareil peut être installé uniquement hors tension.
3. N'utilise pas l'appareil si le cordon d'alimentation est endommagé.
4. Seule une personne qualifiée peut remplacer les cordons d'alimentation raccordés en permanence.

AVIS :

1. N'utilise pas l'appareil lorsqu'il vient d'être soumis à de fortes fluctuations de température (p. ex., après le transport). L'humidité et la condensation peuvent avoir endommagé l'appareil. Allume l'appareil uniquement lorsqu'il a atteint la température ambiante.

2. Vérifie que la tension et la fréquence de l'alimentation correspondent aux valeurs spécifiées sur l'appareil. Si l'appareil est équipé d'un sélecteur de tension, ne le branche pas tant qu'il n'a pas été correctement configuré. Utilise uniquement des cordons d'alimentation appropriés.

3. Il ne suffit pas d'appuyer sur l'interrupteur Marche/Arrêt de l'appareil pour couper complètement l'alimentation électrique.
4. Vérifie que le fusible utilisé correspond au type indiqué sur l'appareil.
5. Vérifie que des mesures appropriées ont été prises pour éviter les surtensions (p. ex., la foudre).
6. Respecte le courant de sortie maximal spécifié sur les appareils équipés d'une prise de sortie adaptée. Vérifie que la consommation électrique totale de tous les appareils connectés à l'appareil ne dépasse pas la valeur spécifiée.
7. Remplace les cordons d'alimentation uniquement par des cordons similaires à ceux d'origine. La section ne doit pas être inférieure à la section du cordon d'origine.

DANGER :

1. Risque d'étouffement ! Les sacs en plastique et les petites pièces doivent être conservés hors de portée des personnes (y compris les enfants) aux capacités physiques, sensorielles ou intellectuelles réduites.
2. Risque de chute ! Vérifie que l'appareil est correctement installé et ne peut pas tomber. Utilise uniquement des supports ou des fixations appropriés (en particulier pour les installations fixes). Assure-toi que les accessoires sont correctement installés et fixés. Veille à ce que les réglementations de sécurité en vigueur soient respectées.

AVERTISSEMENT :

1. N'utilise l'appareil que conformément à l'usage prévu.
2. Utilise l'appareil uniquement avec les accessoires recommandés et fournis par le fabricant.
3. Veille à respecter les réglementations de sécurité en vigueur dans ton pays lors de l'installation de l'appareil.
4. Une fois l'appareil connecté, vérifie tous les chemins de câble pour éviter tout dommage ou accident (p. ex. risques de trébuchement).
5. Respecte les distances minimales spécifiées par rapport aux matériaux présentant une inflammabilité normale. Sauf indication contraire, la distance minimale est de 30 cm.
6. Respecte toujours la distance minimale par rapport à la surface éclairée figurant sur l'appareil.

ATTENTION!

1. Les composants mobiles tels que les supports de montage ou d'autres composants mobiles peuvent se coincer.
2. Dans le cas de dispositifs dotés de composants motorisés, il existe un risque de blessure occasionnée par le dispositif mobile. Des mouvements brusques du dispositif peuvent entraîner des réactions.
3. La surface du boîtier de l'appareil peut devenir très chaude pendant un fonctionnement normal. Veille à ce qu'aucun contact accidentel avec le boîtier ne puisse se produire. Laisse toujours l'appareil refroidir suffisamment avant le démontage, les travaux de maintenance et la recharge, etc.

AVIS :

1. N'installe pas et n'utilise pas l'appareil à proximité d'éléments chauffants, d'unités de stockage de chaleur, de poêles ou d'autres sources de chaleur. Veille à ce que l'appareil soit toujours installé de manière à pouvoir refroidir suffisamment et ne pas surchauffer.
2. Ne place aucune source d'inflammation (p. ex. bougies allumées) à proximité de l'appareil.
3. Les fentes d'aération doivent être dégagées et les ventilateurs ne doivent pas être bloqués.
4. Utilise l'emballage d'origine ou l'emballage fourni par le fabricant pour le transport.
5. Évite de secouer l'appareil ou de le heurter.
6. Respecte l'indice IP ainsi que les conditions ambiantes telles que la température et l'humidité spécifiées.
7. Les dispositifs peuvent faire l'objet d'un développement continu. Si les informations sur les conditions de fonctionnement, la sortie ou d'autres caractéristiques de l'appareil diffèrent entre le manuel d'utilisation et l'étiquette de l'appareil, les informations apposées sur l'appareil prévalent toujours.
8. L'appareil ne convient pas aux zones climatiques tropicales et n'est pas adapté à une utilisation à plus de 2 000 m au-dessus du niveau de la mer.
9. L'appareil ne doit pas être utilisé dans un environnement marin.

ATTENTION ! INFORMATIONS IMPORTANTES SUR LES PRODUITS D'ÉCLAIRAGE !

1. Ne regarde jamais directement (même brièvement) la source lumineuse.
2. Ne regarde jamais la source lumineuse avec des appareils optiques (p. ex., une loupe).

1. Les effets stroboscopiques peuvent déclencher des crises d'épilepsie chez les sujets sensibles.

1. Une source lumineuse est intégrée de manière fixe à ce luminaire et ne peut pas être remplacée par l'utilisateur. Adresse-toi à ton revendeur en cas de défaillance du système.

INFORMATIONS SUR LES APPAREILS PORTABLES D'EXTÉRIEUR

1. Fonctionnement temporaire ! L'équipement événementiel est conçu en général uniquement pour un fonctionnement temporaire.
2. Un fonctionnement continu ou une fixation structurelle permanente, particulièrement en extérieur, peut avoir un impact négatif sur le fonctionnement, ainsi que sur les surfaces et les joints, et peut accélérer la fatigue du matériau.

SÉCURITÉ DE LA BATTERIE

• Tenez le projecteur à batterie à l'écart d'une chaleur excessive et de la lumière directe du soleil. Ne le posez pas sur ou dans des appareils de chauffage tels que des micro-ondes, des fours ou des radiateurs. Les batteries peuvent exploser en cas de surchauffe.
• N'essayez pas d'ouvrir le projecteur et de modifier ou de remanier la batterie, d'y introduire des corps étrangers, de l'immerger ou de la mettre en contact avec de l'eau ou d'autres liquides. Cela pourrait entraîner un incendie, une explosion ou d'autres situations dangereuses.
• En cas de déformation du projecteur ou de surchauffe due à un dysfonctionnement de la batterie pendant le processus de charge ou le stockage, arrêtez immédiatement d'utiliser l'appareil et contactez un centre de réparation agréé. Si vous continuez à utiliser l'appareil, un incendie ou une explosion peut se produire.
• Ne jetez pas le projecteur au feu car il peut exploser. Les batteries endommagées peuvent également exploser.
• Évitez d'écraser ou de perforer le projecteur et ne le soumettez pas à des pressions élevées. Cela pourrait produire un court-circuit ou une surchauffe.
• Ne laissez pas tomber le projecteur. La chute de l'appareil, en particulier sur une surface dure, risque d'endommager la batterie interne.
• Si la durée de vie de la batterie diminue sensiblement, contactez un centre de réparation agréé.
• N'essayez pas de retirer la batterie car cela pourrait endommager l'appareil. Pour remplacer la batterie, adressez-vous à un centre de réparation agréé.

CHARGEMENT DE LA BATTERIE, FONCTIONNEMENT ET STOCKAGE DU PROJECTEUR

- Pour charger la batterie interne, branchez le projecteur sur le réseau électrique. La batterie se charge aussi bien lorsque le projecteur est allumé que lorsqu'il est éteint.

• Le temps de charge pour passer du niveau de charge 0 % au niveau de charge 100 % est d'environ 2 heures.
• Le système électronique de gestion de la batterie (Battery Management System) protège l'appareil contre les surcharges et une décharge totale.
• Ne chargez pas la batterie du projecteur à des températures ambiantes inférieures à 0 °C et supérieures à 40 °C.
• En fonctionnement, la température ambiante ne doit pas être inférieure à 0 °C ni supérieure à +40 °C.
• La température de stockage ne doit pas être inférieure à 0 °C ni supérieure à +35 °C.
• Lorsque la batterie est déchargée, rechargez-la entièrement sans attendre. Les batteries qui ne sont pas entièrement chargées perdent en capacité et voient leur durée de vie réduite.
• Ne stockez le projecteur qu'avec une batterie entièrement chargée.
• Lorsque le projecteur n'est pas utilisé pendant une longue période, chargez entièrement la batterie tous les 6 mois.
• Pour prolonger la durée de vie de la batterie, il est recommandé de recharger la batterie aussi tôt que possible et de ne pas attendre que l'énergie de la batterie soit entièrement consommée.
• En cas de fonctionnement dans un environnement froid, l'autonomie de la batterie peut être plus faible que prévu.
• Stockez le projecteur dans un endroit frais et sec afin d'assurer des conditions de stockage optimales pour la batterie.

INTRODUCTION

PROJECTEUR À BATTERIE DOTÉ DE 5 LED RGBW DE 4 W

CLROOTPARBAT

FONCTIONS DE PILOTAGE

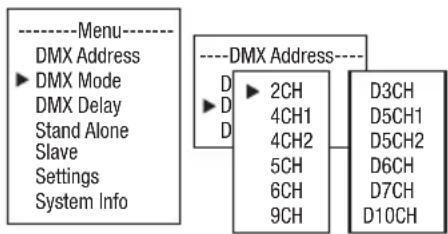

Modes de fonctionnement DMX sans canal de décalage DMX : Pilotage DMX sur 2 canaux, 4 canaux 1, 4 canaux 2, 5 canaux, 6 canaux et 9 canaux

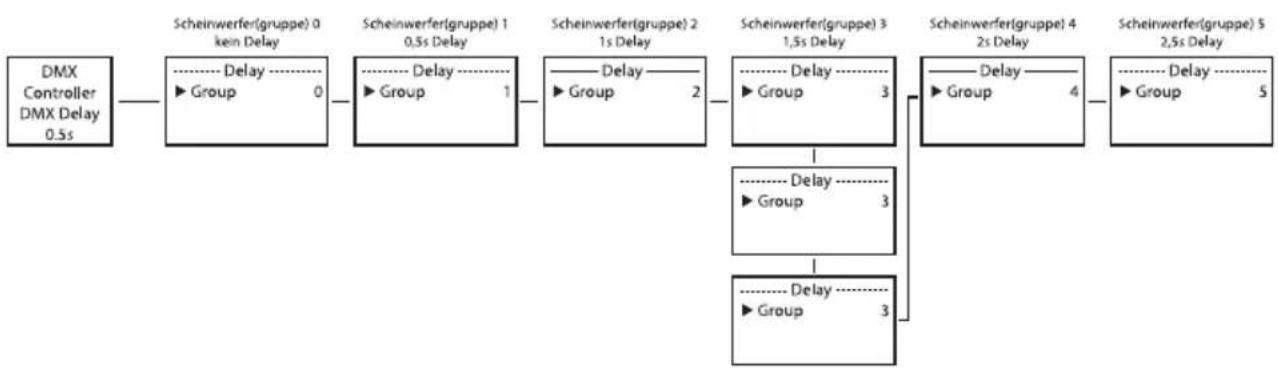

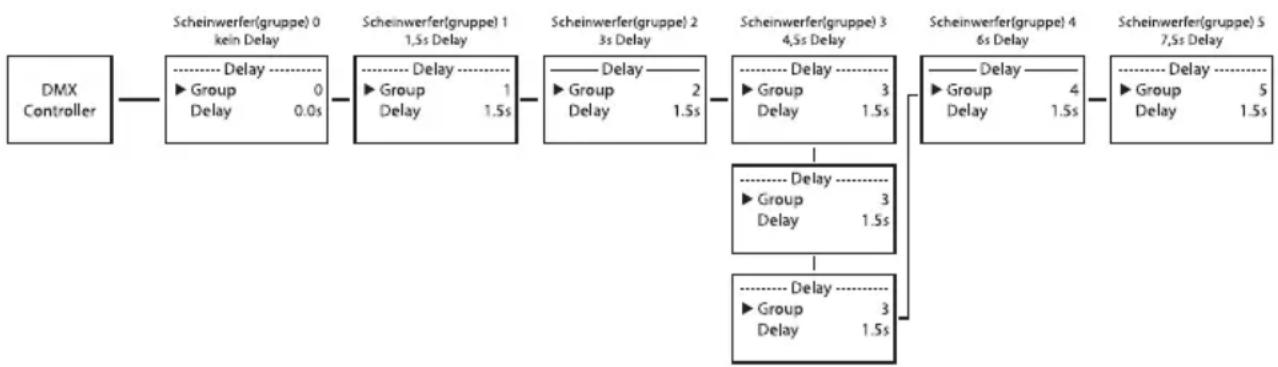

Modes de fonctionnement DMX avec canal de décalage DMX : Pilotage DMX sur 3 canaux, 5 canaux 1, 5 canaux 2, 6 canaux, 7 canaux et 10 canaux

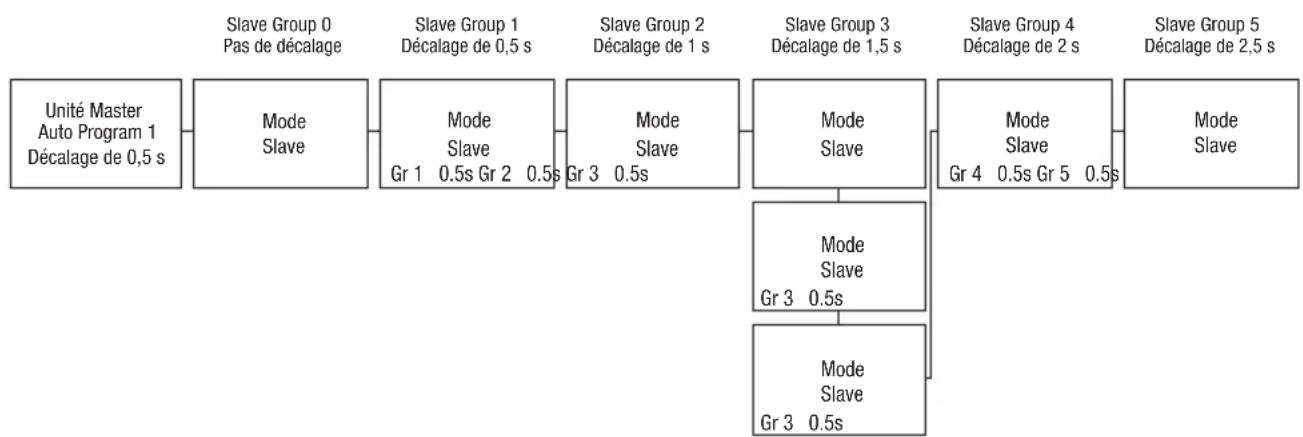

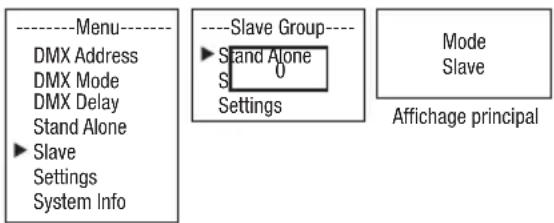

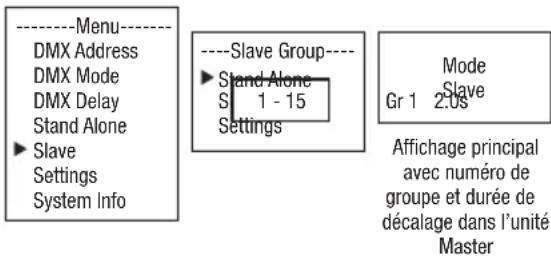

Mode Master/Slave (maître/esclave)

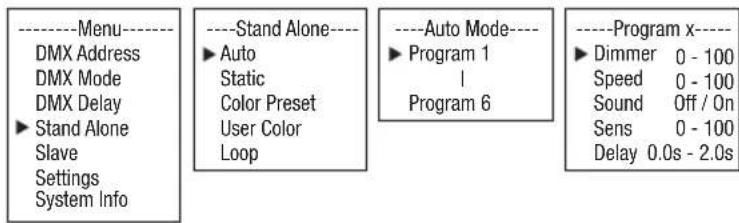

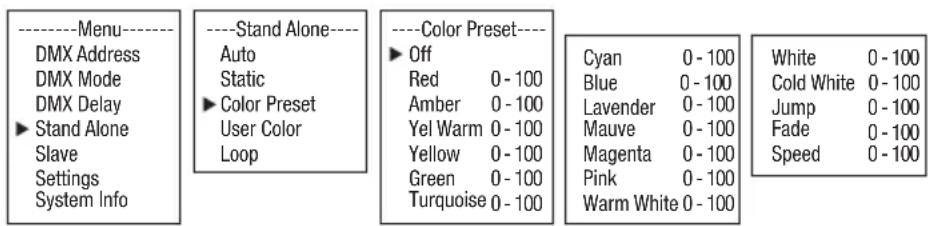

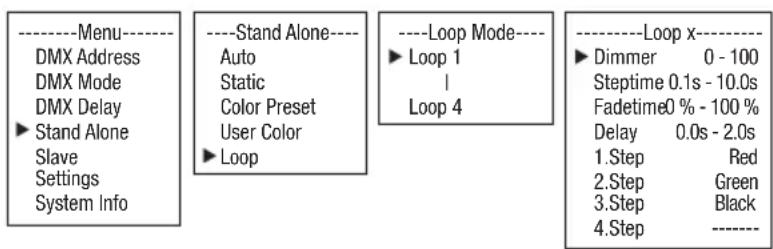

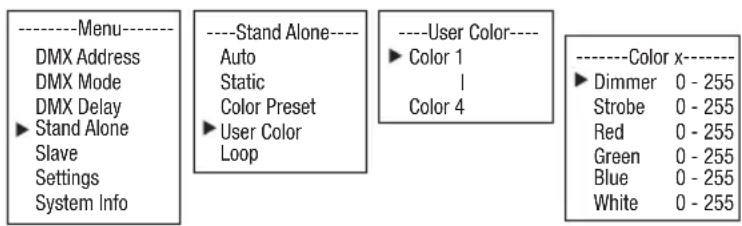

Fonctions Stand Alone (modes autonomes)

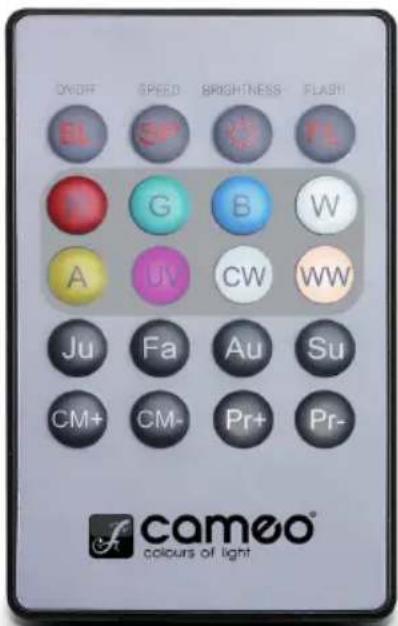

Pilotable par télécommande infrarouge (télécommande disponible en option)

Connexion W-DMX via la clé iDMX disponible en option

CARACTÉRISTIQUES

5 LED RGBW de 4 W. Connecteurs DMX à 3 broches. Raccordements secteur Power Twist IN et

OUT. Fonctionnement autonome grâce à la batterie au lithium-ion. Écran OLED. Fréquence du signal MLI réglable. Connecteur pour clé iDMX. Refroidissement par convection. Vis d'inclinaison. Étrier de montage ou fixe amovible pour une installation discrète du projecteur Uplight. Tension de fonctionnement : 100-240 V CA. Consommation électrique en mode secteur et chargement simultané de la batterie : 75 W.

AUTONOMIE DE LA BATTERIE

AUTONOMIE AVEC BATTERIE COMPLÈTEMENT CHARGÉE EN MODE D'ALIMENTATION STANDARD (STD)
RGBW 100% env. 5 h
R + G 100% env. 8 h 30 min
G 100% env. 12 h

AUTONOMIE AVEC BATTERIE COMPLÈTEMENT CHARGÉE EN MODE D'ALIMENTATION ECO
RGBW 100% env. 6 h 30 min
R + G 100% env. 14 h
G 100% env. 20 h

Le temps de charge est d'environ 2 heures.

RACCORDEMENTS, ÉLÉMENTS DE COMMANDE ET D'AFFICHAGE

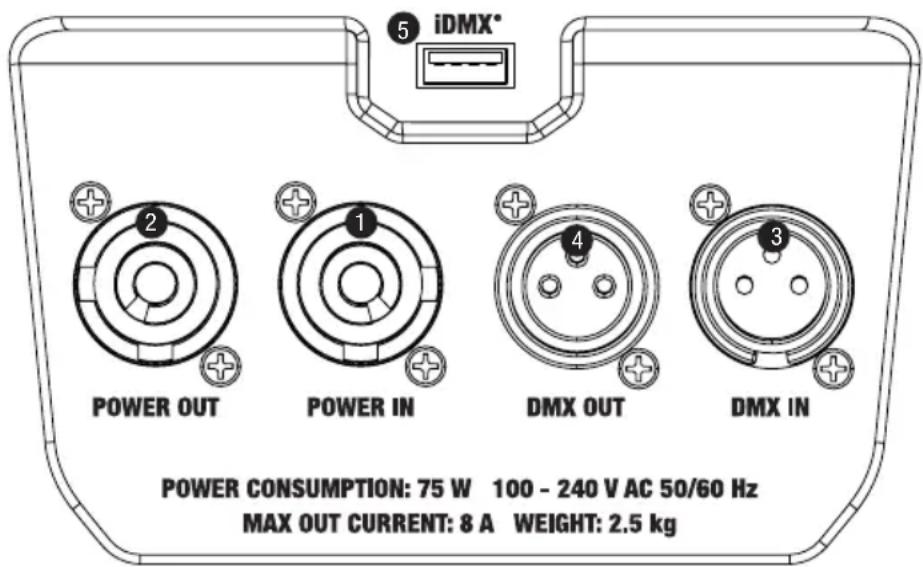

iDMX* POWER OUT POWER IN DMX OUT DMX IN POWER CONSUMPTION: 75 W 100 - 240 V AC 50/60 Hz MAX OUT CURRENT: 8 A WEIGHT: 2.5 kg

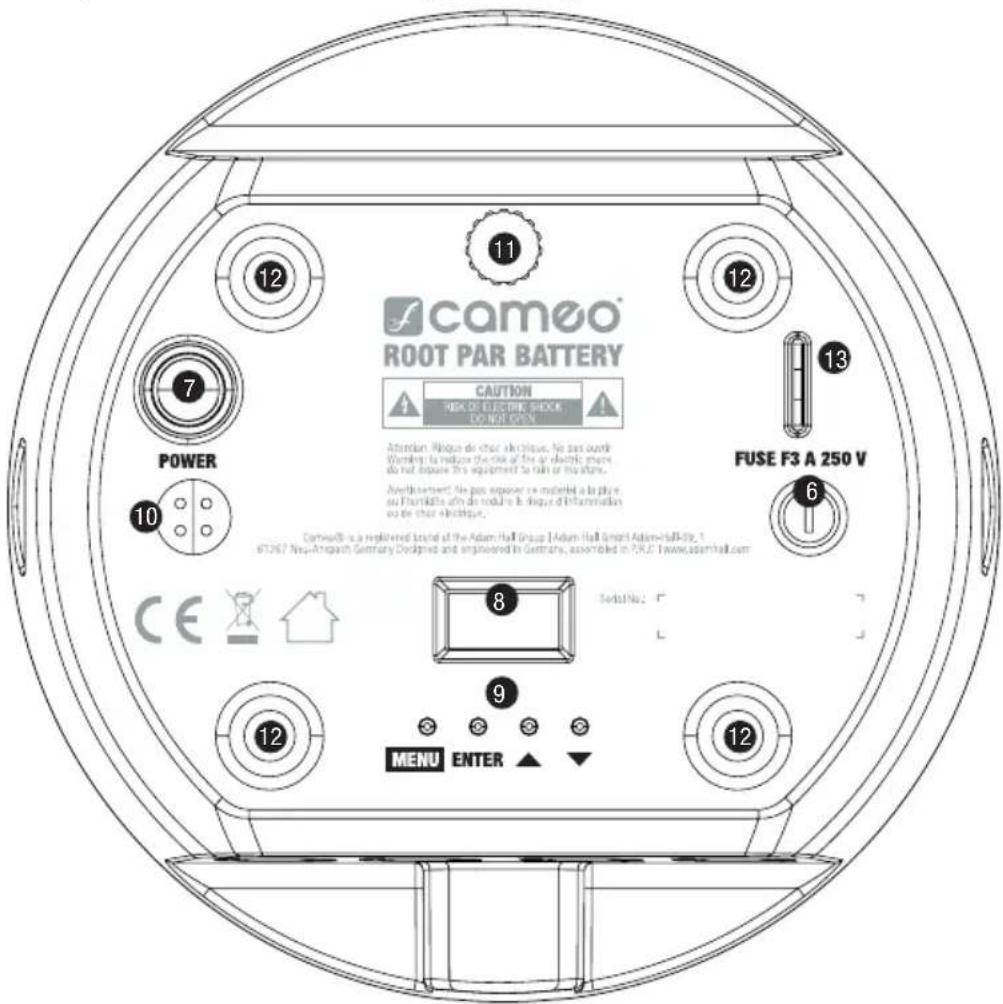

1 POWER IN (ENTRÉE D'ALIMENTATION)

Prise d'entrée secteur bleue Power Twist. Tension de fonctionnement : 100 - 240 V CA / 50 - 60 Hz. Un câble réseau approprié avec connecteur Power Twist est fourni.

2 POWER OUT (SORTIE D'ALIMENTATION)

Prise de sortie secteur blanche Power Twist pour l'alimentation en tension d'autres projecteurs Cameo (max. 8 A).

3 DMX IN (ENTRÉE DMX)

Connecteur XLR mâle à 3 broches pour le raccordement d'un contrôleur DMX (par ex. une console DMX).

4 DMX OUT (SORTIE DMX)

Connecteur XLR femelle à 3 broches pour le renvoi du signal de pilotage DMX.

5 iDMX

Connecteur pour le stick iDMX disponible en option pour la connexion W-DMX™.

6 FUSE (FUSIBLE)

Porte-fusible pour fusibles à courant faible de 5 x 20 mm. REMARQUE IMPORTANTE : Remplacez le fusible exclusivement par un fusible de même type et de même valeur. Si le fusible saute de façon récurrente, contactez un centre de réparation agréé.

Interrupteur à pression pour allumer et éteindre le projecteur.

8 ÉCRAN OLED

L'écran OLED affiche le mode de fonctionnement actuellement activé (écran principal), les options du menu de sélection et la valeur numérique ou l'état de fonctionnement dans certaines options de menu. Au bout d'environ deux minutes d'inactivité, l'écran principal s'affiche automatiquement. Remarque concernant l'affichage principal dans les modes de fonctionnement avec pilotage externe : si le signal de pilotage est interrompu, les caractères à l'écran se mettent à clignoter. Ils cessent de clignoter dès que le signal de pilotage est rétabli. À partir de l'écran principal, il est possible de faire pivoter l'affichage de 180° en appuyant brièvement sur la touche ▲.

9 TOUCHES DE COMMANDE

MENU - Appuyez sur MENU pour accéder au menu de sélection. Appuyez plusieurs fois sur la touche pour revenir à l'écran principal. En cas d'actionnement de la touche MENU, si les modifications de valeur ou d'état n'ont pas été confirmées au préalable par une pression sur la touche ENTER, la valeur ou l'état précédemment confirmé(e) est rétabli(e).

ENTER - Appuyez sur ENTER pour accéder au niveau de menu permettant de modifier des valeurs. La touche ENTER permet aussi d'atteindre les sous-menus. Appuyez également sur ENTER pour confirmer les modifications de valeur ou d'état.

▲ et ▼ - Touches utilisées pour sélectionner les différentes options du menu de sélection (adresse DMX, mode de fonctionnement, etc.) et des sous-menus. Elles permettent de modifier la valeur d'une option de menu (par ex. l'adresse DMX) selon les besoins.

10 MIC (MICRO)

Microphone pour le pilotage par la musique.

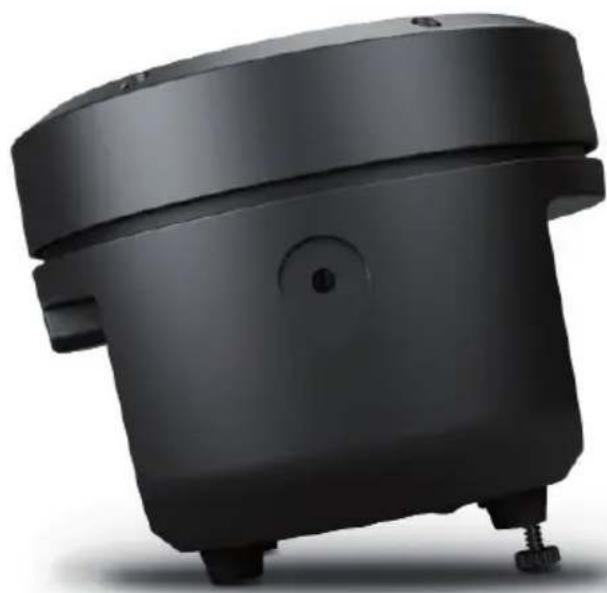

11 TILT

Vis moletée pour la fonction d'inclinaison utilisée en cas d'utilisation comme projecteur Uplight. Pour un aspect plus discret, le double étrier de montage peut être démonté.

12 PIEDS EN CAOUTCHOUC

Quatre pieds en caoutchouc pour une bonne stabilité.

13 ŒILLET DE SÉCURITÉ

Œillet de sécurité pour sécuriser le projecteur lors du montage sur traverse.

UTILISATION

REMARQUES

• Après la mise sous tension du projecteur s'affichent successivement à l'écran pendant la phase de démarrage les mentions suivantes : un message de bienvenue (« Welcome to Cameo »), la référence du modèle et la version du logiciel. À l'issue de cette phase, le projecteur est opérationnel et passe au mode précédemment activé.
• Pour accéder directement à l'écran principal à partir des niveaux inférieurs du menu, appuyez sur la touche MENU et maintenez-la enfoncée pendant environ 2 secondes. Si aucune saisie n'est effectuée dans les deux minutes environ, l'affichage retourne à l'écran principal. Appuyez brièvement sur la touche MENU pour remonter d'un niveau dans les sous-menus.
• Pour accéder directement à l'option de menu sélectionnée en dernier, appuyez brièvement et simultanément sur MENU et ENTER.
• À partir de l'écran principal, il est possible de faire pivoter l'affichage de 180° en appuyant brièvement sur la touche ▲.
• Pour modifier rapidement une valeur (par ex. l'adresse DMX de départ), maintenez la touche ▲ ou ▼ enfoncée.
• Si la batterie interne est en charge alors que le projecteur est éteint, le symbole de la batterie apparaît au milieu de l'écran et le niveau de charge est indiqué par le clignotement du segment correspondant. Lorsque la batterie est complètement chargée, le clignotement s'arrête.

ÉCRAN PRINCIPAL DU MODE DE FONCTIONNEMENT DMX

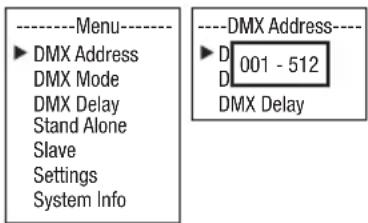

L'écran affiche l'adresse DMX ET L'adresse DMX de départ actuellement réglée (001 dans l'exemple). Si la fonction de décalage DMX est activée, le groupe de décalage et la durée de décalage s'affichent également. Le niveau de charge de la batterie s'affiche dans cinq segments situés en haut à droite de l'écran. Quand le projecteur fonctionne sur secteur, la batterie interne est rechargée simultanément et un symbole représentant un éclair apparaît à côté du symbole de la batterie.

ÉCRAN PRINCIPAL DU MODE DE FONCTIONNEMENT STAND ALONE (AUTONOME)

L'écran affiche le mode de fonctionnement autonome actuellement activé (Mode Auto, Mode Sound, Mode Static, Mode Color Preset, Mode User Color, Mode Loop). Le niveau de charge de la batterie s'affiche dans cinq segments situés en haut à droite de l'écran. Quand le projecteur fonctionne sur secteur, la batterie interne est rechargée simultanément et un symbole représentant un éclair apparaît à côté du symbole de la batterie.

Mode Auto Mode Sound Mode Static Mode Color Preset Mode User Color Mode Loop

ÉCRAN PRINCIPAL DU MODE SLAVE (ESCLAVE)

L'écran affiche Mode Slave. Si l'unité Slave est affectée à un groupe Slave, le groupe Slave et la durée de décalage réglée sur l'unité Master dans les modes Stand Alone Auto et Loop sont également affichés. Le niveau de charge de la batterie s'affiche dans cinq segments situés en haut à droite de l'écran. Quand le projecteur fonctionne sur secteur, la batterie interne est rechargée simultanément et un symbole représentant un éclair apparaît à côté du symbole de la batterie.

RÉGLAGE DE L'ADRESSE DMX DE DÉPART

Appuyez sur MENU pour accéder au menu principal. À l'aide des touches ▲ et ▼, sélectionnez l'option de menu DMX Address, puis confirmez avec ENTER. Vous pouvez maintenant régler l'adresse DMX de départ de votre choix à l'aide des touches ▲ et ▼. Confirmez la saisie en appuyant sur ENTER et appuyez 1 fois sur MENU pour revenir à l'écran principal. Si aucune saisie n'est effectuée dans les deux minutes environ, l'affichage retourne à l'écran principal.

----Menu---- ►DMX Address DMX Mode DMX Delay Stand Alone Slave Settings System Info ----DMX Address---- ►D 001 - 512 D DMX Delay

RÉGLAGE DU MODE DE FONCTIONNEMENT DMX

Appuyez sur MENU pour accéder au menu principal. À l'aide des touches ▲ et ▼, sélectionnez l'option de menu DMX Mode, puis confirmez avec ENTER. Utilisez de nouveau les touches ▲ et ▼ pour sélectionner le mode de fonctionnement DMX souhaité, puis confirmez avec ENTER (les modes de fonctionnement DMX avec canal de décalage DMX sont indiqués par un « D »). Appuyez 1 fois sur la touche MENU pour revenir à l'écran principal. Si aucune saisie n'est effectuée dans les deux minutes environ, l'affichage retourne à l'écran principal. Les tableaux d'affectation des canaux correspondant aux différents modes DMX figurent dans la section PILOTAGE EN MODE DMX de ce manuel.

DMX DELAY (DÉCALAGE DMX)

Grâce à la fonction de décalage DMX, il est possible de créer facilement un effet de chenillard avec un nombre élevé de projecteurs du même modèle et de la même version logicielle, ce qui

nécessite habituellement un contrôleur DMX spécifique et une programmation complexe. Tous les projecteurs inclus sont réglés sur le même mode DMX et contrôlés avec la même adresse DMX de départ.

Réglage manuel du décalage DMX en modes DMX sans canal de décalage DMX (2CH, 4CH1, 4CH2, 5CH, 6CH, 9CH) :

À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. À l'aide des touches ▲ et ▼, sélectionnez l'option de menu DMX Delay, puis confirmez avec ENTER. Sélectionner l'option de sous-menu souhaitée de nouveau à l'aide des touches ▲ et ▼, appuyer sur ENTER pour confirmer et régler la valeur souhaitée. Appuyez sur ENTER pour confirmer les saisies.

Assigner les projecteurs au choix à l'un des 47 groupes (le nombre maximum de groupes dépend du mode de fonctionnement DMX activé), sachant que plusieurs projecteurs peuvent aussi être assignés à un même groupe. Le numéro de groupe est également le facteur par lequel la durée de décalage réglée est multipliée.

La durée de décalage (temporisation du signal DMX) peut être réglée manuellement sur chaque projecteur avec des valeurs différentes (0,0 à 2,0 s par paliers de 0,1 s).

Menu DMX Address DMX Mode DMX Delay Stand Alone Slave Settings System Info Delay ► Group 0 Delay 0.0s

Exemple de configuration :

Réglage du décalage DMX en modes DMX avec canal de décalage DMX (D3CH, D5CH1, D5CH2, D6CH, D7CH, D10CH) :

À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. À l'aide des touches ▲ et ▼, sélectionnez l'option de menu DMX Delay, puis confirmez en appuyant 2 fois sur ENTER.

Assigner les projecteurs au choix à l'un des 47 groupes (le nombre maximum de groupes dépend du mode de fonctionnement DMX activé), sachant que plusieurs projecteurs peuvent aussi être assignés à un même groupe. Le numéro de groupe est également le facteur par lequel la durée de décalage réglée est multipliée. Appuyez sur ENTER pour confirmer chaque saisie.

Menu DMX Address DMX Mode ►DMX Delay Stand Alone Slave Settings System Info Delay ►Group 0

La durée de décalage (temporisation du signal DMX) est réglée sur le mode DMX correspondant à l'aide d'un contrôleur DMX dans le canal de décalage DMX séparé (0,0 à 2,0 s par paliers de 0,1 s).

Exemple de configuration :

    B -->|► Group 0| C
    C -->|► Group 1| D
    D -->|► Group 2| E
    E -->|► Group 3| F
    F -->|► Group 4| G
    G -->|► Group 5| H
    E -->|► Group 3| I
    I --> J

MODE DE FONCTIONNEMENT STAND ALONE AUTO / SOUND

Les 6 programmes automatiques disponibles se composent chacun de séquences de changement de couleur programmées en permanence. La luminosité, la vitesse de défilement, le pilotage par la musique avec sensibilité du microphone et le décalage (retard du signal) peuvent être réglés séparément pour chaque programme.

À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. À l'aide des touches ▲ et ▼, sélectionnez ensuite l'option de menu Stand Alone, puis confirmez avec EN-TER. Utilisez de nouveau les touches ▲ et ▼ pour sélectionner le modeStand Alone Auto, puis confirmez avec ENTER. Sélectionnez maintenant le programme souhaité (Program 1 - Program 6) à l'aide des touches ▲ et ▼, puis confirmez avec ENTER.

Vous accédez alors au sous-menu permettant de régler les options de sous-menu (voir tableau, sélectionner avec ▲ et ▼, confirmer avec ENTER, modifier la valeur ou l'état avec ▲ et ▼, confirmer avec ENTER). Les réglages sont effectués séparément pour chaque programme et conservés au redémarrage de l'appareil.

MODE DE FONCTIONNEMENT STAND-ALONE AUTO / SOUND (PROGRAMMES 1 À 6)
Dimmer Réglage de la luminosité 0 - 100
Speed Réglage de la vitesse de défilement 0 - 100
Sound Activer / désactiver la pilotage par la musique	Off	Pilotage par la musiquedésactivé
	On	Pilotage par la musiqueactivé
Sens Régage de la sensibilité du microphone 0 - 100
Delay Durée de décalage pour les groupes esclaves 0,0 s	- 2,0 s

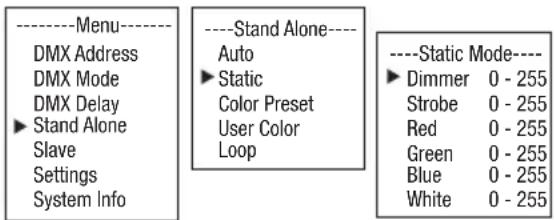

MODE DE FONCTIONNEMENT STAND ALONE STATIC

De façon similaire à un dispositif de commande DMX, le mode Stand Alone Static permet de régler les fonctions Dimmer, stroboscope (Strobe) et les valeurs R, G, B, W directement sur l'appareil, avec des valeurs comprises entre 000 et 255. Il est ainsi possible de créer une scène personnalisée sans recourir à un contrôleur DMX supplémentaire.

À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. À l'aide des touches ▲ et ▼, sélectionnez ensuite l'option de menu Stand Alone, puis confirmez avec ENTER. Utilisez de nouveau les touches ▲ et ▼ pour sélectionner le mode Stand Alone Static, puis confirmez avec ENTER. Sélectionnez ensuite l'option de menu que vous souhaitez modifier à l'aide des touches ▲ et ▼, puis confirmez avec ENTER. Vous pouvez régler la valeur voulue entre 000 et 255 à l'aide des touches ▲ et ▼. Appuyez sur ENTER pour confirmer les saisies.

----Menu---- DMX Address DMX Mode DMX Delay ► Stand Alone Slave Settings System Info ----Stand Alone---- Auto ► Static Color Preset User Color Loop ----Static Mode---- ► Dimmer 0 - 255 Strobe 0 - 255 Red 0 - 255 Green 0 - 255 Blue 0 - 255 White 0 - 255

MODE DE FONCTIONNEMENT STAND-ALONE COLOR PRESET

15 présélections de couleurs différentes plus Jump et Fade sont disponibles comme Presets. La luminosité peut être réglée séparément pour chaque Preset, ainsi que la vitesse de défilement pour Jump et Fade.

À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. À l'aide des touches ▲ et ▼, sélectionnez ensuite l'option de menu Stand Alone, puis confirmez avec ENTER. Utilisez de nouveau les touches ▲ et ▼ pour sélectionnerle mode Stand Alone Color Preset, puis confirmez avec ENTER. Sélectionnez ensuite la couleur souhaitée comme Preset à l'aide des touches ▲ et ▼, puis confirmez avec ENTER (Off = Blackout, Speed fait référence à Jump et Fade). Vous pouvez régler la luminosité souhaitée entre 000 et 100 à l'aide des touches ▲ et ▼. Appuyez sur ENTER pour confirmer.

----Menu---- DMX Address DMX Mode DMX Delay ► Stand Alone Slave Settings System Info ----Stand Alone---- Auto Static ► Color Preset User Color Loop ----Color Preset---- ► Off Red 0 - 100 Amber 0 - 100 Yel Warm 0 - 100 Yellow 0 - 100 Green 0 - 100 Turquoise 0 - 100 Cyan 0 - 100 Blue 0 - 100 Lavender 0 - 100 Mauve 0 - 100 Magenta 0 - 100 Pink 0 - 100 Warm White 0 - 100 White 0 - 100 Cold White 0 - 100 Jump 0 - 100 Fade 0 - 100 Speed 0 - 100

MODE DE FONCTIONNEMENT STAND ALONE USER COLOR

Le mode de fonctionnement Stand Alone User Color permet de sauvegarder directement dans l'appareil la luminosité générale, le stroboscope et un mélange de couleurs R, G, B et W dans quatre Presets de couleur personnalisés.

À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. À l'aide des touches ▲ et ▼, sélectionnez ensuite l'option de menu Stand Alone, puis confirmez avec ENTER. Utilisez de nouveau les touches ▲ et ▼ pour sélectionner le mode de fonctionnement Stand Alone User Color, puis confirmez avec ENTER. À l'aide des touches ▲ et ▼, sélectionnez ensuite le Preset souhaité (Color 1 - Color 4), puis confirmez avec ENTER. Utilisez maintenant les touches ▲ et ▼ pour sélectionner l'option de menu que vous souhaitez modifier, puis confirmez avec ENTER. Vous pouvez régler la valeur voulue entre 000 et 255 à l'aide des touches ▲ et ▼. Les valeurs de l'effet stroboscopique correspondent aux valeurs du canal 2 de la table DMX en mode 4 CH 1. Appuyez sur ENTER pour confirmer les saisies.

----Menu---- DMX Address DMX Mode DMX Delay ► Stand Alone Slave Settings System Info ----Stand Alone---- Auto Static Color Preset ► User Color Loop ----User Color---- ► Color 1 | Color 4 ----Color x---- ► Dimmer 0 - 255 Strobe 0 - 255 Red 0 - 255 Green 0 - 255 Blue 0 - 255 White 0 - 255

MODE DE FONCTIONNEMENT STANDALONE LOOP

Le mode de fonctionnement Stand Alone Loop permet de concevoir, d'enregistrer et d'appeler individuellement jusqu'à quatre programmes différents de changement de couleur. La luminosité, la durée des pas, la durée de fondu et le décalage (retard du signal) sont réglables séparément.

À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. À l'aide des touches ▲ et ▼, sélectionnez ensuite l'option de menu Stand Alone, puis confirmez avec ENTER. Utilisez de nouveau les touches ▲ et ▼ pour sélectionner le mode de fonctionnement Stand Alone Loop, puis confirmez avec ENTER. Sélectionnez ensuite la boucle souhaitée (Loop 1 - Loop 4) à l'aide des touches ▲ et ▼, puis confirmez avec ENTER.

----Menu---- DMX Address DMX Mode DMX Delay ► Stand Alone Slave Settings System Info ----Stand Alone---- Auto Static Color Preset User Color ► Loop ----Loop Mode---- ► Loop 1 | Loop 4 ----Loop x---- ► Dimmer 0 - 100 Steptime 0.1s - 10.0s Fadetime0 % - 100 % Delay 0.0s - 2.0s 1.Step Red 2.Step Green 3.Step Black 4.Step ----

Vous accédez alors au sous-menu permettant de régler les options de sous-menu (voir tableau, sélectionner avec ▲ et ▼, confirmer avec ENTER, modifier la valeur ou l’état avec ▲ et ▼, confirmer avec ENTER). Les réglages sont effectués séparément pour chaque boucle et conservés au redémarrage de l’appareil.

MODE DE FONCTIONNEMENT STAND-ALONE LOOP (Loop 1 - Loop 4)
Dimmer Réglage de la luminosité 0 - 100
Steptime Réglage de la durée du pas 0,1 s - 10,0 s
Fadetime Réglage de la durée de fondu en pourcentage 0 % - 100 %
Delay Durée de décalage pour les groupes esclaves 0,0 s - 2,0 s
1er Pas 15	couleurs de Color Preset Red - CW (Cold White)
	4 couleurs de User Color User 1 - User 4
	Blackout Blackout
2ème Pas " "
3ème Pas	15 couleurs de Color Preset Red - CW (Cold White)
	4 couleurs de User Color User 1 - User 4
	Blackout Blackout
	----	Passer l'étape
4ème Pas " "

MODE SLAVE

Mode Slave standard : À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. Utilisez maintenant les touches ▲ et ▼ pour sélectionner l'option de menu Slave, confirmez avec ENTER, sélectionnez ensuite le groupe Slave 0 (Slave Group 0), puis confirmez à nouveau avec ENTER. Reliez les unités Slave et Master (même modèle, même version logicielle) à l'aide d'un câble DMX. Sur l'unité Master, activez l'un des modes Stand Alone proposés (Auto, Static, Color Preset, User Color, Loop). L'unité Slave suit maintenant exactement l'unité Master.

Mode Slave étendu : En mode Master/Slave, si vous souhaitez commander les unités Slave au moyen d'un des modes Stand Alone Auto ou Loop, le signal de commande peut être reproduit avec un décalage temporel allant jusqu'à 15 pas. Le décalage se règle dans l'option de sous-menu Delay dans le mode Stand Alone correspondant, le facteur de décalage dans le menu Slave du projecteur correspondant. Ainsi, un effet de chenillard peut être facilement créé avec un

nombre quelconque de projecteurs du même modèle et de la même version de logiciel, ce qui autrement ne pourrait être réalisé qu'avec un contrôleur DMX approprié et une programmation complexe.

----Menu---- DMX Address DMX Mode DMX Delay Stand Alone ► Slave Settings System Info ----Slave Group---- ► Stand Alone S 1 - 15 Settings Mode Gr 1 2.0s Affichage principal avec numéro de groupe et durée de décalage dans l'unité Master

Assignez les projecteurs au choix à l'un des 15 groupes, sachant que plusieurs projecteurs peuvent aussi être assignés à un même groupe. Le numéro de groupe est également le facteur par lequel la durée de décalage réglée dans l'unité Master est multipliée (voir exemple de configuration).

PARAMÈTRES DU SYSTÈME (Settings)

À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. À l'aide des touches ▲ et ▼, sélectionnez ensuite l'option de menu Settings, puis confirmez avec ENTER.

----Menu---- DMX Address DMX Mode DMX Delay Stand Alone Slave ► Settings System Info

Vous accédez alors au sous-menu permettant de régler les options de sous-menu (voir tableau, sélectionner avec ▲ et ▼, confirmer avec ENTER, modifier la valeur ou l'état avec ▲ et ▼, confirmer avec ENTER).

Settings
Disp Rev = Rotation de l'affichage de l'écran			No Pas de rotation de l'affichage
			Yes Rotation à 180° de l'affichage de l'écran (par ex. en cas de montage tête en bas)
Disp Back = Éclairage de l'écran			Off Désactivation au bout d'env.30 secondes d'inactivité
			On Allumé en permanence
Sig Fail = État de fonctionnement en cas d'interruption du signal DMX Master/Slave ?			Hold Maintien de la dernière commande
			Black Active la fonction Blackout
			User 1 User Color 1 est activé
Mode d'alimentation	= Autonomie de la batterie et réglage de la luminosité des LED		STD Réglage standard avec luminosité maximale
			ECO Autonomie de la batterie prolongée avec une luminosité d'env. 50 %
IR Remote	= Activer ou désactiver le pilotage par la télécommande infrarouge		On Active le pilotage par la télécommande infrarouge
			Off Désactive le pilotage par la télécommande infrarouge
Sound	= Réglage du fonctionnement du pilotage par la musique		Last	La couleur est maintenue jusqu'à la prochaine impulsion
			Off La couleur disparaît après un moment, jusqu'à la prochaine impulsion
MLI	= Fréquence du signal MLI de la LED		650 Hz,1530 Hz,2150 Hz,4000 Hz	Sélection de la fréquence du signal MLI de la LED
Calibration	= Étalonnage des couleurs		Red, Green,Blue, White	Étalonnage spécifique des couleurs.Réglage de la luminosité des 4 groupes de LED RGBW entre 0 et 255 (concernetous les modes de fonctionnement)

Reset = Réinitialisation des paramètres Factory		Restauration des paramètres par défaut : exécuter la réinitialisation avec ENTER, l'annuler avec MENU
	Preset A	Restauration au Preset A : exécuter la réinitialisation avec ENTER, l'annuler avec MENU
	Preset B	Restauration au Preset B : exécuter la réinitialisation avec ENTER, l'annuler avec MENU
	Preset C	Restauration au Preset C : exécuter la réinitialisation avec ENTER, l'annuler avec MENU
Edit Preset = Sauvegarde de tous les paramètres du système dans 3 Presets individuels	Preset A Sauvegarder avec ENTER
	Preset B Sauvegarder avec ENTER
	Preset C Sauvegarder avec ENTER
Service = Uniquement à des fins de maintenance

INFORMATIONS SYSTÈME (System Info)

À partir de l'écran principal, appuyez sur MENU pour accéder au menu principal. À l'aide des touches ▲ et ▼, sélectionnez ensuite l'option de menu System Info, puis confirmez avec ENTER.

Vous accédez alors au sous-menu permettant d'appeler les informations système (voir tableau, sélectionner avec ▲ et ▼, confirmer avec ENTER, modifier l'état avec ▲ et ▼, confirmer avec ENTER).

System Info
Firmware = Affichage du micrologiciel de l’appareil			Firmware V1.xx
Tempera-ture			= Affichage de la température de l’unité à LED	LED xxx°C / xxx°F
				Unit °C (= affichage en degrés Celsius)
Op Hours = Affichage de la durée de fonctionnement		xx:xxh Affichage de la durée de fonctionnement totale en heures et en minutes

TÉLÉCOMMANDE INFRAROUGE (en option)

Dirigez la télécommande infrarouge en contact visuel direct vers le capteur infrarouge situé sur la face avant du projecteur. Sa portée maximale est d'environ 8 mètres. En modes de fonctionnement DMX et Slave, le capteur du projecteur est désactivé. La télécommande infrarouge contrôle directement les modes Stand Alone internes Auto / Sound, Static et Color Preset.

BL / ON/OFF (Blackout)

Appuyez sur la touche BL pour éteindre toutes les LED (Blackout), quel que soit le mode de fonctionnement actif contrôlé par la télécommande. Appuyez de nouveau sur la touche BL pour revenir au mode de fonctionnement activé précédemment.

Réglage de la vitesse sur 6 niveaux pour les programmes de changement de couleur Color Jumping (Ju), Color Fading (Fa) et Auto Program (Au). Le niveau 1 déroule lentement la séquence de changement de couleur. Appuyez une nouvelle fois sur la touche pour activer le niveau 2 et accélérer la séquence de changement de couleur, puis les niveaux 3, 4, 5 et 6. Le niveau 6 représente le déroulement le plus rapide de la séquence de changement de couleur.

(Brightness)

Réglage de la luminosité générale sur 6 niveaux. La sélection des différents niveaux de luminosité disponibles s'effectue en appuyant plusieurs fois sur cette touche (niveau 1 = Blackout).

FL (Flash / Stroboscope)

Réglage de la vitesse de l'effet stroboscopique en 6 niveaux. Le niveau 1 désactive l'effet stroboscopique, le niveau 2 génère une fréquence lente suivie des niveaux 3 à 5. Le niveau 6 génère la fréquence de flash la plus rapide. L'effet stroboscope ne peut être utilisé qu'en mode mélange de couleurs RGBW.

R / G / B / W

Utilisez ces 4 touches pour paramétrer individuellement les mélanges de couleur. Les 6 niveaux de luminosité sont appelés en appuyant plusieurs fois sur la touche de couleur correspondante, sachant qu'au niveau 1, les LED sont éteintes. Exemple : Si vous réglez le rouge et le vert au niveau le plus élevé et les autres LED au niveau le plus bas, c'est-à-dire éteintes, vous obtiendrez un mélange de couleurs jaune vif.

Ju (changement de couleurs)

Le changement de couleurs se fait par sauts (Color Jumping). La vitesse à laquelle les couleurs changent peut être réglée à l'aide de la touche SP (Speed).

Fa (fondus de couleurs)

Les couleurs sont fondues l'une dans l'autre (Color Fading). La vitesse à laquelle les couleurs changent peut être réglée à l'aide de la touche SP (Speed).

Au (mode automatique)

Sélectionnez le programme de changement de couleurs souhaité Auto 1 - 6 en appuyant plusieurs fois sur la touche Au.

Su (séquence de changement de couleur pilotée par la musique)

Sélectionnez l'un des 6 programmes pilotés par la musique Sound 1 - 6 en appuyant plusieurs fois sur la touche Su. Le microphone pour le pilotage se trouve au dos du projecteur.

CM (macros de couleurs)

Quinze presets de couleurs qui peuvent être rappelés en séquence à l'aide des touches CM+ et CM-.

Pr+ / Pr-

Sélection de programmes en mode Automatique (Au) et pilotage par la musique (Su).

INSTALLATION ET MONTAGE

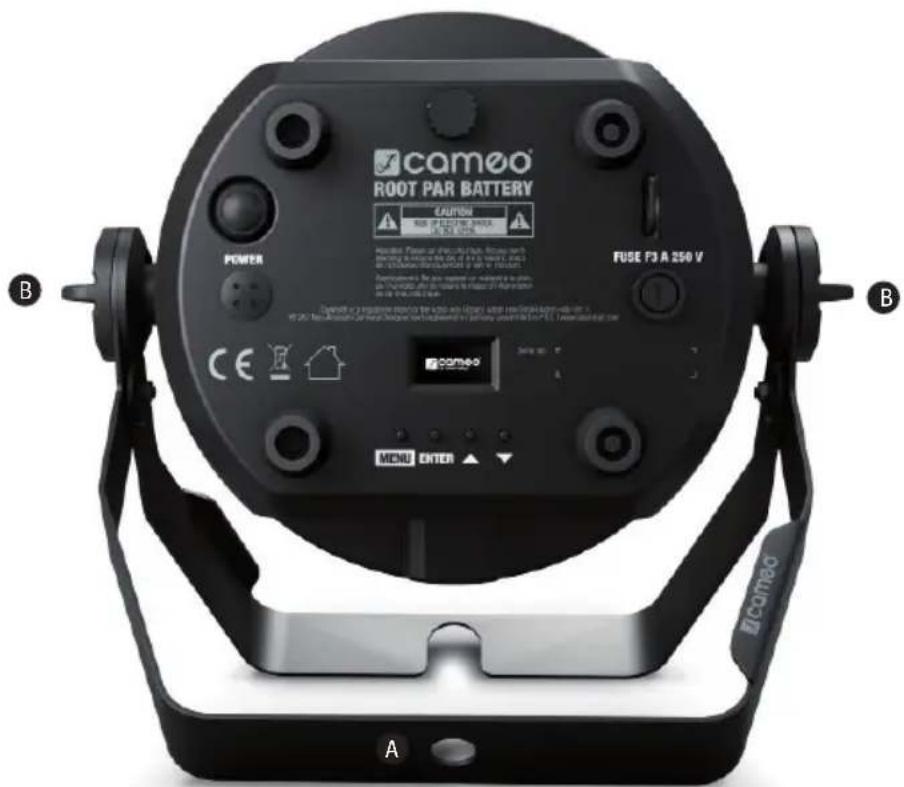

Grâce à l'étrier double confortable, le projecteur peut être placé à un endroit approprié sur une surface plane. Le montage sur traverse s'effectue à l'aide d'un dispositif de serrage spécifique fixé sur l'étrier de montage (A). Des pinces de serrage sur traverse adaptées sont disponibles en option. Veiller à ce que l'assemblage soit bien serré et sécuriser le projecteur en insérant un câble de retenue adapté dans l'œillet de sécurité au dos du projecteur.

DANGER : Le montage tête en bas requiert des compétences poussées, notamment pour le calcul des valeurs limites pour la charge de service, le matériel d'installation utilisé et le contrôle de sécurité effectué régulièrement sur l'ensemble du matériel d'installation et sur le projecteur. Sans les qualifications requises, ne pas essayer d'effectuer soi-même l'installation, mais faire appel à une entreprise professionnelle.

Des appareils mal montés et mal fixés risquent de se détacher et de tomber. Cela peut causer des blessures graves voire mortelles.

camoo® ROOT PAR BATTERY CAUTION USB: 100Ω/250V FUSE F3 A 250 V POWER CE MENU ENTER A B Camoo

Pour obtenir un aspect plus discret lors de l'utilisation en Uplight, le double étrier de montage peut être retiré en desserrant les deux vis-poignées (B).

Pour garantir le bon fonctionnement de l'appareil sur la durée, l'entretien et la maintenance doivent être effectués régulièrement, au moins toutes les 3000 heures de service, ou au plus tard à la fin de l'année.

ENTRETIEN (exécutable par l'utilisateur)

AVERTISSEMENT ! L'alimentation électrique et, si possible, toutes les connexions de l'appareil doivent être débranchées avant toute opération d'entretien/maintenance.

REMARQUE ! Un entretien incorrect peut endommager le dispositif, voire le détruire.

1. Les surfaces du boîtier doivent être nettoyées avec un chiffon propre et humide. Veille à empêcher l'infiltration d'humidité dans l'appareil.
2. La poussière et la saleté doivent être régulièrement éliminées des entrées et des sorties d'air. Si de l'air comprimé est utilisé, fais attention à ne pas endommager l'appareil (dans ce cas, les ventilateurs doivent être bloqués, sinon ils risquent de tourner trop vite).
3. Les câbles et les contacts enfichables doivent être nettoyés régulièrement et la poussière et la saleté doivent être éliminées.
4. En règle générale, aucun agent de nettoyage ou abrasif ne peut être utilisé pour l'entretien de l'appareil, car cela pourrait abîmer la finition de surface.
5. En général, les appareils doivent être stockés dans un endroit sec et à l'abri de la poussière et de la saleté.
6. Toutes les lentilles accessibles ou amovibles et les ouvertures émettant de la lumière doivent être nettoyées régulièrement pour garantir un fonctionnement correct et sûr.

MAINTENANCE ET RÉPARATION (uniquement par du personnel qualifié)

DANGER ! L'appareil renferme des composants sous tension. Même après la déconnexion du réseau, il peut subsister une tension résiduelle dans l'appareil, p. ex. à cause de condensateurs chargés.

REMARQUE ! L'appareil ne contient aucun élément nécessitant un entretien par l'utilisateur.

REMARQUE ! Les travaux de maintenance et de réparation ne doivent être effectués que par du personnel spécialisé et suffisamment qualifié. En cas de doute, adressez-vous à un atelier spécialisé.

REMARQUE ! Des travaux d'entretien effectués de manière non conforme peuvent affecter le droit à la garantie.

REMARQUE ! Pour les kits de transformation ou de postéquipement prévus par le fabricant, respectez impérativement la notice de montage jointe.

TECHNIQUE DMX

DMX-512

Le terme DMX (Digital Multiplex) désigne un protocole de transport universel permettant la communication entre des appareils et des contrôleurs à ce format. Un contrôleur DMX envoie des données DMX aux appareils DMX qui lui sont connectés. Les données DMX sont transportées sous forme d'un flux série, renvoyé d'un appareil au suivant via des connecteurs XLR repérés „DMX IN“ et „DMX OUT“. Le nombre total d'appareils ainsi connectés ne doit pas dépasser 32. Le dernier appareil de la chaîne doit posséder une résistance de terminaison (Terminator).

PROTOCOLE DMX

Il s'agit d'un langage universel, permettant d'interconnecter des appareils DMX de type différents, de marques différentes, et de tous les piloter depuis un contrôleur DMX central. Pour un transport optimal des données, il est recommandé d'utiliser les câbles les plus courts possibles pour interconnecter les appareils. L'ordre dans lequel les différents appareils sont connectés au sein d'un réseau DMS n'a aucune influence sur l'adressage. Autrement dit, vous pouvez placer l'appareil possédant l'adresse DMX 1 où vous le désirez dans la chaîne DMX : au début, à la fin, au milieu... Si un appareil s'est vu affecter l'adresse DMX 1, le contrôleur „sait" qu'il doit lui envoyer toutes les données destinées à l'adresse 1, quelle que soit la position dudit appareil dans la chaîne DMX.

CONNEXION EN SÉRIE DE PLUSIEURS PROJECTEURS

1. Reliez la fiche XLR mâle (3 ou 5 points) du câble DMX à la sortie DMX (embase XLR femelle) du premier appareil DMX (par exemple, un contrôleur DMX).
2. Reliez le connecteur XLR femelle du câble DMX relié au premier projecteur à l'entrée DMX (connecteur XLR mâle) de l'appareil DMX suivant. Reliez la sortie DMX de cet appareil, selon le même méthode, à l'entrée DMX de l'appareil DMX suivant, et ainsi de suite. Veillez à ce que tous les appareils DMX soient reliés en série, et n'oubliez pas que les liaisons ne peuvent être partagées sans utiliser de splitter actif. Ne pas dépasser le nombre maximal d'appareils par chaîne DMX, soit 32.

Vous trouverez un choix complet de câbles compatibles DMX dans les gammes Adam Hall 3 STAR, 4 STAR et 5 STAR. Si vous fabriquez vous-mêmes vos câbles, respectez les modalités de câblage DMX. En particulier : Ne reliez jamais le blindage du câble à la masse du connecteur, et vérifiez bien qu'en aucun cas le blindage du câble n'entre en contact avec le corps du connecteur XLR. Si le blindage entre en contact avec la masse, cela peut provoquer des courts-circuits et des défaillances système.

ASSIGNATION DES CONTACTS

Câble DMX avec connecteurs XLR 3 points : Câble DMX avec connecteurs XLR 5 points (les points 4 et 5 ne sont pas câblés):

DMX + DMX - Shield

Pour éviter tout dysfonctionnement, le dernier appareil d'une chaîne DMX doit être équipé d'une résistance de terminaison (120 Ohms, 1/4 Watt).

Connecteur XLR 3 points avec résistance de terminaison : K3DMXT3

Connecteur XLR 5 points avec résistance de terminaison : K3DMXT5

ASSIGNATION DES CONTACTS

Connecteur XLR 3 points Connecteur XLR 5 points

1 3 2

1 2 3 4 5

Pour utiliser des appareils DMX munis de connecteurs 3 points avec des appareils DMX munis de connecteurs 5 points, il faut utiliser un adaptateur.

ASSIGNATION DES CONTACTS

Adaptateur XLR 5 points mâle vers XLR 3 points femelle K3DGF0020

Les points 4 et 5 ne sont pas connectés.

ASSIGNATION DES CONTACTS

Adaptateur XLR 3 points mâle vers XLR 5 points femelle K3DHM0020

Les points 4 et 5 ne sont pas connectés.

DMX + DMX - Shield

DMX + DMX - Shield

CARACTÉRISTIQUES TECHNIQUES

RÉFÉRENCE : CLROOTPARBAT
Catégorie de produit : Projecteur LED à batterie
Type : Projecteur PAR
Spectre de couleurs : RGBW
Nombre de LED : 5
Type de LED : 4 W
Fréquence du signalMLI de la LED :	650 Hz, 1530 Hz, 2150 Hz, 4000 Hz (réglable)
Angle de dispersion(largeur angulaire de faisceau à mi-intensité) :	33° (20°)
Entrée DMX : Mâle à 3 broches
Sortie DMX : Femelle à 3 broches
Modes DMX : Sans canal de décalage DMX : 2 canaux, 4 canaux 1, 4 canaux 2,5 canaux, 6 canaux, 9 canauxAvec canal de décalage DMX : 3 canaux, 5 canaux 1, 5 canaux 2,6 canaux, 7 canaux, 10 canaux
Fonctions DMX : Dimmer, dimmer fin, stroboscope, rouge, vert, bleu, blanc, marqueurs de couleur, sélection de chenillard, décalage DMX, sensibilité du microphone
Pilotage : DMX512, télécommande IR, W-DMX (au moyen de la clé iDMX en option)
Fonctions Stand Alone(mode autonome) :	Programmes automatiques, programmes audio, statique, présélections de couleurs, couleurs utilisateur, fonction de boucle
Éléments de commande :	Mode, Enter, Up, Down
Éléments d'affichage :	Écran OLED
Tension de fonctionnement :	100 - 240 V CA / 50 - 60 Hz
Consommation électrique (max.) :	75 W (si ALL LED @FULL ON et batterie en charge)24 W si batterie complètement chargée et ALL LED @FULL ON
Intensité lumineuse (à 1 m / à 3 m) :	8000 lx/806 lx
Flux lumineux :	1000 lm
Connecteur d'alimentation :	INPUT : Prise bleue Power TwistOUTPUT : Prise blanche Power Twist (max. 8 A)

RÉFÉRENCE : CLROOTPARBAT

Classe de protection électrique :	1
Fusible : F3A / 250 V (5 x 20 mm)
Batterie : Lithium-ion / 4400 mAh / 22,2 V / 97,7 Wh
Température ambiante (en service) :	0 °C - 40 °C
Humidité relative : < 75%, sans condensation
Indice de protection : IP20
Coloris du boîtier : Noir
Matériau du boîtier : Plastique ABS
Refroidissement du boîtier :	Refroidissement par convection
Dimensions (L x H x P, sans étrier de montage) :	195 x 156 x 195 mm
Poids (avec étrier de montage) :	2,5 kg
Autres caractéristiques :	Câble d'alimentation fourni et télécommande IR disponible en option (CLPFLAT1REMOTE). Clé iDMX disponible en option pour la connexion W-DMXTM (CLIDMXSTICK)

MISE AU REBUT

Emballage

1. Les emballages peuvent être amenés au circuit de recyclage via les voies de collecte habituelles.
2. Veuillez trier l'emballage conformément à la législation sur l'élimination des déchets et à la réglementation sur les matériaux recyclables de votre pays.

Appareil :

1. Cet appareil est soumis à la directive européenne sur les déchets d'équipements électriques et électroniques dans sa version actuelle. Directive DEEE Déchets d'équipements électriques et électroniques. Les appareils usagés ne doivent pas être jetés avec les ordures ménagères. L'appareil usagé doit être éliminé par une entreprise d'élimination des déchets agréée ou par un organisme communal de traitement des déchets. Veuillez respecter les réglementations en vigueur dans votre pays !
2. Veillez à respecter la législation relative à l'élimination des déchets en vigueur dans votre pays.
3. En tant que particulier, vous obtiendrez des informations sur les possibilités de mise au rebut respectueuses de l'environnement en vous rapprochant de la boutique dans laquelle vous avez acheté le produit ou des autorités régionales compétentes.

DÉCLARATIONS DU FABRICANT

GARANTIE DU FABRICANT ET LIMITATION DE RESPONSABILITÉ

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach, Allemagne /

E-mail [e-mail] / +49 (0)6081/9419-0.

Vous trouverez nos conditions de garantie et nos clauses de limitation de responsabilité actuelles sur Internet à l'adresse suivante :

En cas de panne, contactez votre partenaire commercial.

CONFORMITÉ CE

Par la présente, Adam Hall GmbH déclare que ce produit est conforme aux directives suivantes (si applicables) :

R&TTE (1999/5/CE) ou RED (2014/53/UE) à partir de juin 2017

Directive basse tension (2014/35/UE)

Vous trouverez la déclaration de conformité complète sur Internet à l'adresse www.adamhall.com.

Vous pouvez en outre la demander par courrier électronique à l'adresse [e-mail].

SOUS RÉSERVE DE FAUTES D'IMPRESSION ET D'ERREURS, AINSI QUE DE MODIFICATIONS TECHNIQUES OU AUTRES !

ESPAÑOL
