BEDIENUNGSANLEITUNG OTOS W3 Cameo

INFORMATIONEN ZU DIESER BEDIENUNGSANLEITUNG 33

BESTIMMUNGSGEMÄSSER GEBRAUCH 33

BEGRIFFS- UND SYMBOLERKLÄRUNGEN 33

SICHERHEITSHINWEISE 34

HINWEISE FÜR ORTSVERÄNDERLICHE OUTDOOR-GERÄTE 38

LIEFERUMFANG 39

EINFÜHRUNG 39

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 40

BEDIENUNG 43

AUFSTELLUNG UND MONTAGE 55

PFLEGE, WARTUNG UND REPARATUR 56

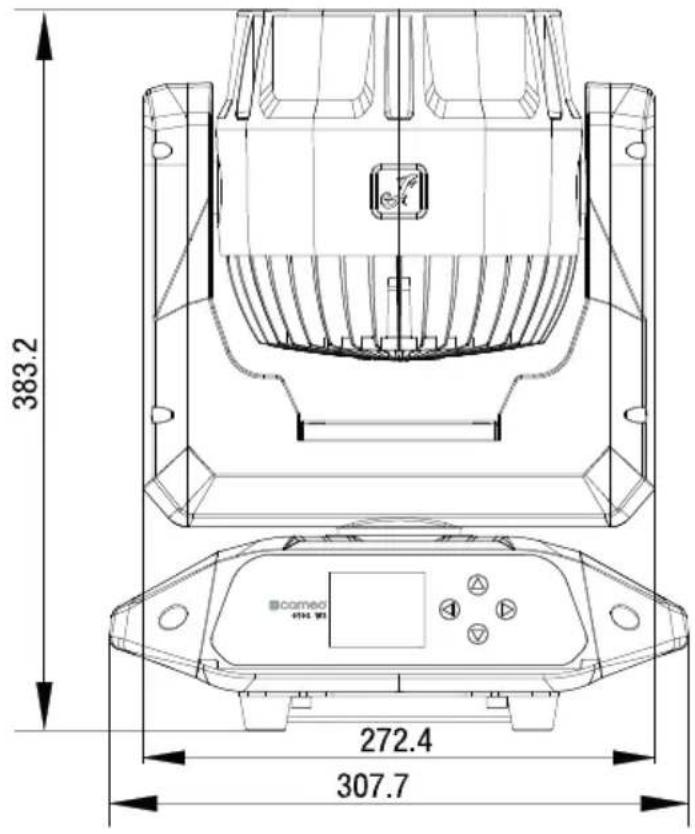

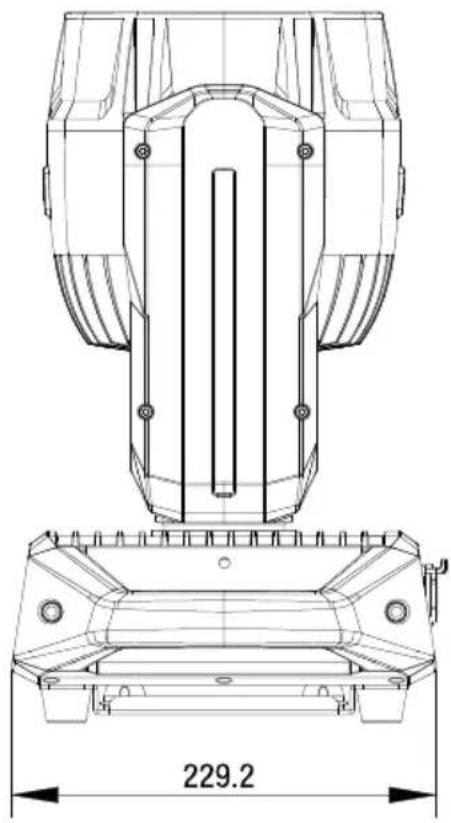

ABMESSUNGEN 57

TECHNISCHE DATEN 57

ERLÄUTERUNGEN ZUR IP-SCHUTZART 59

MINDESTABSTAND ZUR BELEUCHTETEN FLÄCHE 59

MINDESTABSTAND ZU NORMAL ENTFLAMMBAREN MATERIALIEN 60

ENTSORGUNG 60

HERSTELLERERKLÄRUNGEN 60

FRANÇAIS

INFORMATIONS SUR CE MANUEL D'UTILISATION 62

UTILISATION PRÉVUE 62

EXPLICATION DES TERMES ET PICTOGRAMMES 62

CONSIGNES DE SÉCURITÉ 63

REMARQUES À PROPOS DES APPAREILS PORTABLES POUR EXTÉRIEUR 68

CONTENU DU CARTON 68

INTRODUCTION 68

CONNECTEURS, CONTRÔLES ET INDICATEURS 69

UTILISATION 72

MONTAGE ET INSTALLATION 84

ENTRETIEN, MAINTENANCE ET RÉPARATION 85

DIMENSIONS 86

CARACTÉRISTIQUES TECHNIQUES 86

EXPLICATION DE LA CLASSE DE PROTECTION IP 88

DISTANCE MINIMALE PAR RAPPORT À LA SURFACE ÉCLAIRÉE 89

DISTANCE MINIMALE PAR RAPPORT AUX MATÉRIAUX INFLAMMABLES ORDINAIRES 89

MISE AU REBUT 89

DÉCLARATIONS DU FABRICANT 90

ESPAÑOL

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website CAMEOLIGHT.COM

INFORMATIONEN ZU DIESER BEDIENUNGSANLEITUNG

• Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung aufmerksam durch.
• Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.
• Bewahren Sie die Bedienungsanleitung immer in Reichweite auf.
• Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus, da sie ein wesentlicher Bestandteil des Produkts ist.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Bei dem Produkt handelt es sich um ein Gerät für die Veranstaltungstechnik!

Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Verwendung in Haushalten geeignet!

Weiterhin ist dieses Produkt nur für qualifizierte Benutzer mit Fachkenntnissen im Umgang mit Veranstaltungstechnik vorgesehen!

Temporärer Betrieb! Veranstaltungsequipment ist grundsätzlich nur für den vorübergehenden Betrieb konzipiert und nicht für den Dauerbetrieb und Festinstallation vorgesehen!

Die Benutzung des Produkts außerhalb der spezifizierten technischen Daten und Betriebsbedingungen gilt als nicht bestimmungsgemäß!

Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungs- gemäßen Gebrauch ist ausgeschlossen!

Das Produkt ist nicht geeignet für:

• Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis.
• Kinder (Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen).

BEGRIFFS- UND SYMBOLERKLÄRUNGEN

1. GEFAHR: Mit dem Wort GEFAHR, evtl. in Kombination mit einem Symbol, wird auf unmittelbar gefährliche Situationen oder Zustände für Leib und Leben hingewiesen.
2. WARNUNG: Mit dem Wort WARNUNG, evtl. in Kombination mit einem Symbol, wird auf potentiell gefährliche Situationen oder Zustände für Leib und Leben hingewiesen.
3. VORSICHT: Mit dem Wort VORSICHT, evtl. in Kombination mit einem Symbol, wird auf Situationen oder Zustände hingewiesen, die zu Verletzungen führen können.
4. ACHTUNG: Mit dem Wort ACHTUNG, evtl. in Kombination mit einem Symbol, wird auf Situationen oder Zustände hingewiesen, die zu Sach- und/oder Umweltschäden führen können.

Dieses Symbol kennzeichnet Gefahren, die einen elektrischen Schlag verursachen können.

Dieses Symbol kennzeichnet Gefahrenstellen oder gefährliche Situationen.

Dieses Symbol kennzeichnet Gefahren durch heiße Oberflächen.

Dieses Symbol weist darauf hin, dass es vermieden werden muss, in die Lichtquelle zu schauen oder zu starren.

Dieses Symbol kennzeichnet ein Gerät, in dem sich keine vom Benutzer austauschbaren Teile befinden.

Dieses Symbol kennzeichnet ergänzende Informationen zur Bedienung des Produkts.

SICHERHEITSHINWEISE

GEFAHR:

1. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
2. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Spannungsversorgung. Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
3. Bei Geräten der Schutzklasse 1 muss der Schutzleiter korrekt angeschlossen werden. Unterbrechen Sie niemals den Schutzleiter. Geräte der Schutzklasse 2 haben keinen Schutzleiter.
4. Sorgen Sie dafür, dass spannungsführende Kabel nicht geknickt oder anderweitig mechanisch beschädigt werden.
5. Überbrücken Sie niemals die Gerätesicherung.

WARNUNG:

1. Das Gerät darf nicht in Betrieb genommen werden, wenn es offensichtliche Beschädigungenaufweist.
2. Das Gerät darf nur im spannungsfreien Zustand installiert werden.
3. Wenn das Netzkabel des Geräts beschädigt ist, darf das Gerät nicht in Betrieb genommenwerden.
4. Fest angeschlossene Netzleitungen dürfen nur von einer qualifizierten Person ersetzt werden.

ACHTUNG:

1. Nehmen Sie das Gerät nicht in Betrieb, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Umgebungstemperatur erreicht hat.
2. Stellen Sie sicher, dass die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät erst an, wenn dieser korrekt eingestellt ist. Nutzen sie nur geeignete Netzkabel.
3. Um das Gerät allpolig vom Netz zu trennen genügt es nicht, den Ein-/Aus-Schalter am Gerät zu betätigen.
4. Stellen Sie sicher, dass die eingesetzte Sicherung dem auf dem Gerät abgedruckten Typ entspricht.
5. Stellen Sie sicher, dass geeignete Maßnahmen gegen Überspannung (z.B. Blitzschlag) ergriffen wurden.
6. Beachten Sie den angegebenen maximalen Ausgangsstrom an Geräten mit Power Out Anschluss. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet.
7. Ersetzen Sie steckbare Netzleitungen nur durch Originalleitungen.

GEFAHR:

1. Erstickungsgefahr! Kunststoffbeutel und Kleinteile müssen außer Reichweite von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten aufbewahrt werden.
2. Gefahr durch Herabfallen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Verwenden Sie ausschließlich geeignete Stative bzw. Befestigungen (im Besonderen bei Festinstallationen). Stellen Sie sicher, dass Zubehör ordnungsgemäß installiert und gesichert ist. Achten sie dabei darauf, dass geltende Sicherheitsbestimmungen eingehalten werden.

WARNUNG:

1. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
2. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
3. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
4. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
5. Beachten Sie unbedingt den angegebenen Mindestabstand zu normal entflammbaren Materialien! Sofern dieser nicht explizit ausgewiesen ist, beträgt der Mindestabstand 0,3 m.
6. Beachten Sie unbedingt den auf dem Gerät abzulesenden Mindestabstand zur beleuchteten Fläche!

VORSICHT:

1. Bei beweglichen Bauteilen wie Montagebügeln, oder sonstigen beweglichen Bauteilen besteht die Möglichkeit sich zu klemmen.
2. Bei Geräten mit motorisch angetriebenen Bauteilen besteht Verletzungsgefahr durch die Bewegung des Gerätes. Plötzliche Gerätebewegungen können zu Schreckreaktionen führen.
3. Die Gehäuseoberfläche des Geräts kann sich im regulären Betrieb stark erwärmen. Stellen Sie sicher, dass ein versehentliches Berühren des Gehäuses ausgeschlossen ist. Lassen Sie das Gerät vor dem Abbau, vor Wartungsarbeiten und vor dem Aufladen etc. immer ausreichend abkühlen.

ACHTUNG:

1. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärme-speichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
2. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen in der Nähe des Geräts.
3. Lüftungsöffnungen dürfen nicht abgedeckt und Lüfter nicht blockiert werden.
4. Nutzen Sie zum Transport die Originalverpackung oder vom Hersteller dafür vorgesehene Verpackungen.
5. Vermeiden Sie, dass Erschütterung oder Schläge auf das Gerät einwirken.
6. Beachten sie die IP-Schutzart, sowie die Umgebungsbedingungen wie Temperatur und Luftfeuchtigkeit entsprechend der Spezifizierung.
7. Geräte können stetig weiterentwickelt werden. Bei abweichenden Angaben zu Betriebsbedingungen, Leistung oder sonstigen Geräteeigenschaften zwischen Bedienungsanleitung und Gerätebeschriftung, hat immer die Angabe auf dem Gerät Priorität.
8. Das Gerät ist nicht für tropische Klimazonen und für den Betrieb oberhalb 2000 m über NN geeignet.
9. Sofern nicht explizit ausgewiesen, ist das Gerät nicht für den Betrieb unter Marinebedingungen geeignet.

VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF LICHT-PRODUKTE!

1. Dieses Gerät ist ein Gerät der Risikogruppe 1. Starren Sie nicht in die Lichtquelle! Schauen Sie nicht mit optischen Instrumenten, wie Lupen oder Ferngläser, direkt in die Lampe!

1. Stroboskopeffekte können bei empfindlichen Menschen epileptische Anfälle auslösen!

1. In diesen Leuchten sind fest installierte Leuchtmittel verbaut, welche nicht durch den Benutzer zu tauschen sind. Die in dieser Leuchte enthaltene Lichtquelle darf nur vom Hersteller oder seinem Servicepartner oder einer ähnlich qualifizierten Person ausgetauscht werden.

SIGNALÜBERTRAGUNG PER FUNK (Z.B. W-DMX ODER AUDIO-FUNKSYSTEME):

Die Qualität und Leistungsfähigkeit kabelloser Signalübertragungen ist generell abhängig von den Umgebungsbedingungen.

Einfluss auf die Reichweite und Signalstabilität haben z.B.:

Abschirmung (z.B. Mauerwerk, Metallbauten, Wasser)

Hohes Funkaufkommen (z.B. starke W-LAN Netze)

Interferenzen

Elektromagnetische Strahlung (z.B. LED-Videowände, Dimmer)

Alle Reichweitenangaben beziehen sich auf Freifeldanwendung mit Sichtkontakt ohne Störeinflüsse!

Der Betrieb von Sendeanlagen unterliegt behördlichen Bestimmungen. Diese können regional unterschiedlich ausfallen und müssen vor Inbetriebnahme vom Betreiber überprüft werden (z.B. Funkfrequenz und Sendeleistung).

WARNUNG: Geräte mit kabelloser Signalübertragung sind nicht für den Betrieb in sensiblen Bereichen, in denen Funkbetrieb zu möglichen Wechselwirkungen führen kann, geeignet. Dazu zählen z.B.:

• Krankenhäuser, Gesundheitszentren oder andere Einrichtungen des Gesundheitswesens, die Patientenbehandlungen mit Fachpersonal und -ausrüstung durchführen.
  • Ex-Bereiche der Klassen I, II und III
• Sperrbereiche
• Militärische Einrichtungen
• Flugzeuge oder Fahrzeuge
• Bereiche, in denen die Nutzung von Mobiltelefonen untersagt ist

SIGNALÜBERTRAGUNG PER W-DMX

WARNUNG: Generell darf kabellose DMX-Übertragung nicht für Anwendungen mit sicherheitsrelevanten Faktoren genutzt werden, die im Falle eines Versagens Personen- oder Sachschäden zur Folge haben können.

Dies gilt im Speziellen für bewegte Szenen- oder Traversenstrukturen, für DMX-gesteuerte Motoren/Hebezeuge oder Hebevorrichtungen zum Betreiben von DMX-betriebenen Bühnenliften, Hydrauliksystemen oder vergleichbaren beweglichen Komponenten.

Weiterhin darf kabellose DMX-Übertragung nicht zum Auslösen von Flammen- oder pyrotechnischen Geräten, explosionsgetriebenen Effekten, sowie zur Steuerung von Gas oder Flüssigkeitseffekten benutzt werden. Dazu zählen z.B. Co2-Kanonen, Konfetti-Shooter, Wasser-Effekte oder Ähnliches.

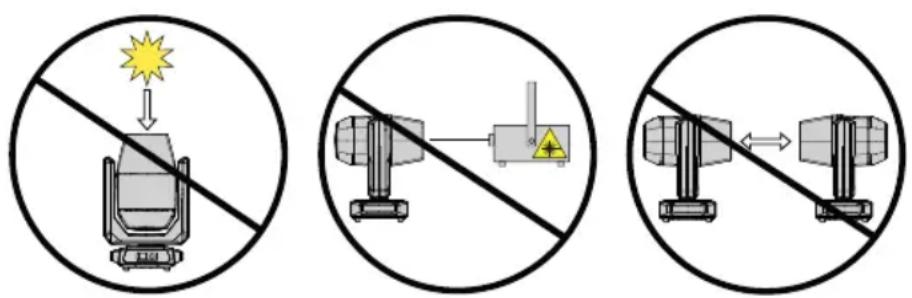

ACHTUNG! POTENTIELLE BESCHÄDIGUNG DURCH EXTERNE LICHTQUELLEN!

Sonneneinstrahlung, Laserstrahlung und gebündelte Lichtstrahlen anderer Scheinwerfer können das Gehäuse und interne Komponenten, wie Filter, Gobo- und Farbräder, Motoren, Kabel, Riemen etc., sowie Leuchtmittel beschädigen!

Setzen Sie das Gerät und vor allem die Linsenöffnung während des Auspackens, der Installation, längerem Nichtgebrauch und im Betrieb nicht direkter Sonneneinstrahlung, Laserstrahlung und gebündelten Lichtstrahlen anderer Scheinwerfer aus! Richten Sie die Linsenöffnung stets Richtung Boden, wenn das Gerät nicht in Gebrauch ist! Schäden, die durch externe Lichtquellen entstehen, sind von der Herstellergarantie ausgeschlossen!

HINWEISE FÜR ORTSVERÄNDERLICHE OUTDOOR-GERÄTE

1. Temporärer Betrieb! Veranstaltungsequipment ist grundsätzlich nur für den vorübergehenden Betrieb konzipiert.
2. Dauerbetrieb oder dauerhafte bauliche Anbringung, besonders im Außenbereich, kann zur Beeinträchtigung der Funktion, sowie der Oberflächen und Dichtungen und zu beschleunigter Materialermüdung führen.
3. Durch Beschädigungen der Oberflächenbeschichtung kann der Korrosionsschutz des Geräts beeinträchtigt werden. Eine beschädigte Oberflächenbeschichtung (z.B. Kratzer) muss zeitnah durch geeignete Maßnahmen wiederhergestellt werden.

LIEFERUMFANG

Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie sämtliches Verpackungsmaterial. Bitte überprüfen Sie die Vollständigkeit und Unversehrtheit der Lieferung und benachrichtigen Sie Ihren Vertriebspartner bitte unverzüglich nach dem Kauf, falls die Lieferung nicht komplett oder beschädigt ist.

Im Lieferumfang des Produkts sind enthalten:

▶ 1 x OT3Wash Moving Head
1 x Netzkabel
2 x Omega-Bügel
▶ Bedienungsanleitung

EINFÜHRUNG

PROFESSIONELLER OUTDOOR LED WASH MOVING HEAD CLOTOSW3

STEUERUNGSFUNKTIONEN:

11-Kanal Dual, 21-Kanal Dual, 22-Kanal RGBL Effekt, 21-Kanal HSI, 22-Kanal RGBL Wash, 26-Kanal RGBL, 38-Kanal HSI, 48-Kanal RGBL, 63-Kanal RGBL, 187-Kanal RGBL Full Master / Slave Betrieb Standalone Funktion

Artnet

sACN

Wireless DMX

EIGENSCHAFTEN:

Schutzart IP65. 7 x 50 W RGBL LEDs plus LED-Ring (46 x 0,5 W RGB LEDs). DMX512. Wireless DMX. Artnet und sACN. 5-Pol DMX-Anschlüsse. Zoom-Funktion. 2 x Omega-Montagebügel inklusive. Betriebsspannung 100 - 240 V AC.

Die Scheinwerfer verfügen über den RDM-Standard (Remote Device Management). Diese Gerätefernverwaltung ermöglicht die Statusabfrage und Konfiguration von RDM-Endgeräten über einen RDM-fähigen Controller, wie den optional erhältlichen Cameo UNICON (Artikelnummer CLIRE-MOTE).

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

POWER IN 1 Lock POWER OUT 1 LOCK NET OUT PUSH 5 PUSH NET IN 6 SEETRONIC SeETRONIC DMX OUT PUSH DMX IN FUSE 6

1 POWER IN

IP65 Netzeingangsbuchse mit Gummidichtkappe. Betriebsspannung 100 - 240V AC / 50 - 60Hz. Anschluss mit Hilfe des mitgelieferten Netzkabels (bei Nichtgebrauch stets mit der Gummidichtkappe verschließen).

2 POWER OUT

IP65 Netzausgangsbuchse mit Gummidichtkappe. Dient der Netzversorgung weiterer CAMEO Scheinwerfer. Achten Sie darauf, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den auf dem Gerät in Ampere (A) angegebenen Wert nicht überschreitet (bei Nichtgebrauch stets mit der Gummidichtkappe verschließen).

3 DMX IN

Männliche IP65 5-Pol XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Pult, bei Nichtgebrauch stets mit der Gummidichtkappe verschließen).

4 DMX OUT

Weibliche IP65 5-Pol XLR-Buchse zum Weiterleiten des DMX-Steuersignals (bei Nichtgebrauch stets mit der Gummidichtkappe verschließen).

5 NET IN / OUT

RJ45 Netzwerk-Anschlüsse zum Verbinden mit einem ArtNet bzw. sACN Netzwerk und zum Weiterleiten des Steuersignals (bei Nichtgebrauch stets mit der Gummidichtkappe verschließen). Verwenden Sie für die Einrichtung des Netzwerks IP65 Kabel der Kategorie CAT-5e oder besser.

6 FUSE

IP65 Sicherungshalter für 5 x 20mm Sicherungen. WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten. Verschließen Sie den Sicherungshalter wieder sorgfältig, damit die Dichtheit nach IP65 weiterhin

gewährleistet ist. Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

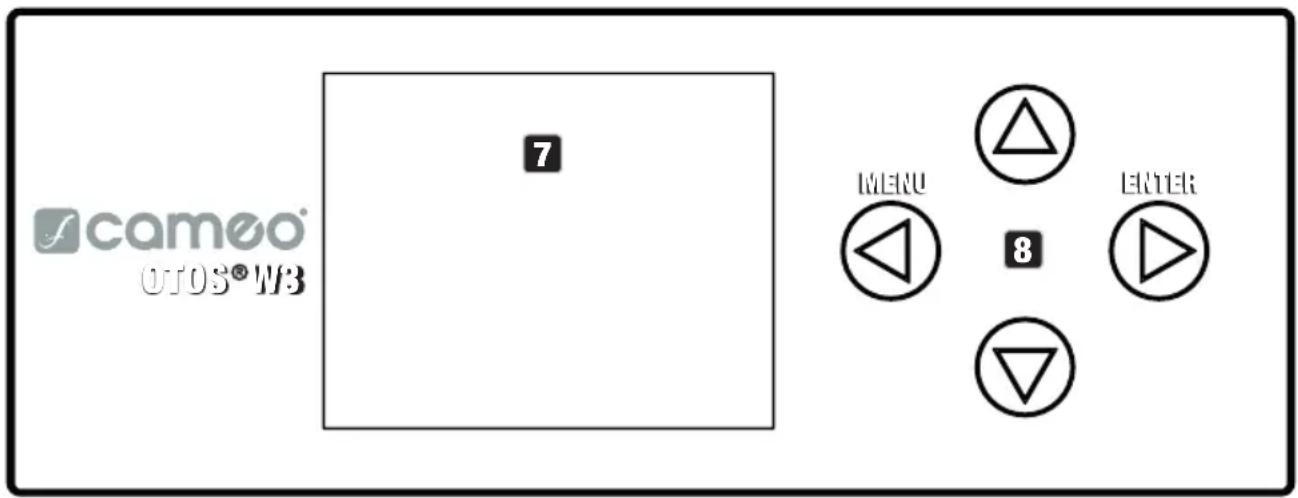

camoo® UTOS® W3 7 MENU 8 ENTER

7 LC-DISPLAY

Das beleuchtete Display zeigt die aktuell aktivierte Betriebsart an (Hauptanzeige), die Menüpunkte im Haupt- und den Untermenüs und den Zahlenwert bzw. Status in bestimmten Menüpunkten. Liegt kein Steuersignal am Gerät an, fangen die Zeichen in der Mitte des Displays an zu blinken, das Blinken stoppt, sobald ein Steuersignal anliegt (W-DMX, DMX- und Slave-Betrieb).

8 BERÜHRUNGSEMPFINDLICHE BEDIENFELDER

MENU - Durch Drücken auf MENU gelangen Sie in das Hauptmenü. Durch nochmaliges bzw. wiederholtes Drücken gelangen Sie zurück zur Hauptanzeige.

▲ und ▼ - Wählen Sie die Menüpunkte im Hauptmenü (DMX-Adresse, Betriebsart usw.) und in den Untermenüs mit Hilfe von ▲ und ▼ aus. Ändern Sie Wert bzw. Status in einem Menüpunkt, z.B. DMX-Adresse.

ENTER - Durch Drücken auf ENTER gelangen Sie auf die Menüebene um Wert- bzw. Statusänderungen vornehmen zu können und um eines der Untermenüs zu erreichen. Bestätigen Sie Wert- bzw. Statusänderungen durch Drücken auf ENTER.

• Vergewissern Sie sich vor dem Navigieren im Gerätemenü, dass die Bedieneinheit trocken und sauber ist, damit ihre Funktionalität nicht beeinträchtigt wird.
• Wasser auf der Bedieneinheit kann z.B. im Outdoor-Betrieb zu Fehlbedienung des Scheinwerfers führen. Aktivieren Sie daher nach der Konfiguration des Scheinwerfers die Lock-Funktion, um eine Fehlbedienung durch Wasser zu verhindern (Settings -> Display -> Autolock). Lock-Funktion deaktivieren: ▲ und ▼ gleichzeitig für ca. 5 Sekunden drücken.

DRUCKAUSGLEICHSELEMENT

Das Druckausgleichselement zur Vermeidung von Kondenswasserbildung im Gehäuseinneren befindet sich im hinteren Teil des Gerätekopfs. Um die einwandfreie Funktion zu gewährleisten, ist das Element vor Verschmutzung zu schützen.

W-DMX™ ANTENNE

Die Antenne für die Steuerung per W-DMX ^™ befindet sich im Inneren der Gerätebasis.

ACHTUNG: Um den Spritzwasserschutz nach Schutzart IP65 bei den DMX- und Netzwerkbuchsen zu gewährleisten, müssen die speziellen Eingangs- und Ausgangsbuchsen korrekt mit den IP65 Spezialsteckern verschlossen sein, bzw. die Gummidichtkappen zum Verschließen verwendet werden. Die Netzbuchsen POWER IN und POWER OUT sind in korrekt gestecktem Zustand spritzwassergeschützt nach IP65, ebenso bei korrekter Verwendung der Gummidichtkappen.

Das batteriegespeiste Display lässt sich aktivieren, selbst wenn das Gerät nicht am Stromnetz angeschlossen ist. Drücken und halten Sie hierfür MENU für die Dauer von circa 10 Sekunden. Sie können nun netzunabhängig Geräteinformationen auslesen und Systemeinstellungen ändern und abspeichern. Die externe Steuerung des Scheinwerfers wird in diesem Fall nicht aktiviert. Aus diesem Grund wird, auch wenn ein Steuersignal am Gerät anliegt, im Display angezeigt, dass kein Steuersignal anliegt.

BEDIENUNG

HINWEISE

• Sobald der Scheinwerfer korrekt am Stromnetz angeschlossen ist, wird während des Startvorgangs und des Motoren-Resets „Software Update ...please wait“, die Software-Version, „Welcome to Cameo“ und „...RESET“ im Display angezeigt. Nach diesem Vorgang ist der Scheinwerfer betriebsbereit und die Betriebsart, die zuvor aktiviert war, wird gestartet.
• Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa 30 Sekunden keine Eingabe erfolgt.

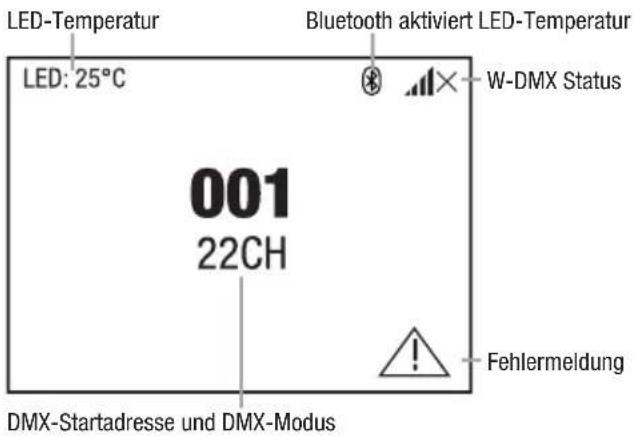

DISPLAY HAUPTANZEIGE

Die Display Hauptanzeige zeigt in den verschiedenen Betriebsarten unterschiedliche, Betriebsart relevante Informationen an.

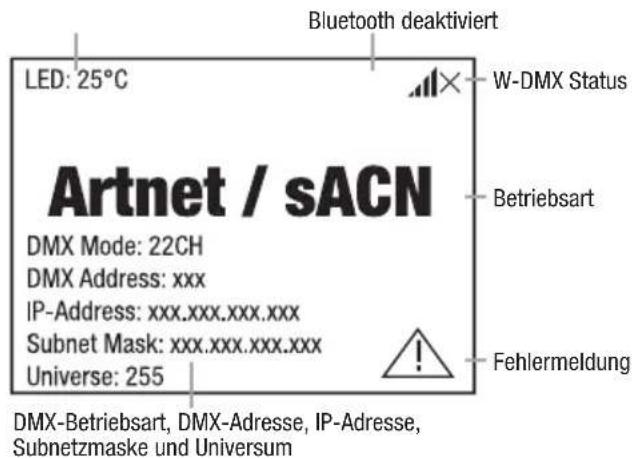

Betriebsarten DMX und W-DMX Betriebsarten Artnet und sACN

LED-Temperatur LED: 25°C Bluetooth aktiviert LED-Temperatur W-DMX Status 001 22CH Fehlermeldung DMX-Startadresse und DMX-Modus

Bluetooth deaktiviert LED: 25°C W-DMX Status Artnet / sACN BMX Mode: 22CH BMX Address: xxx IP-Address: xxx.xxx.xxx.xxx Subnet Mask: xxx.xxx.xxx.xxx Universe: 255 Betriebsart Fehlermeldung DMX-Betriebsart, DMX-Adresse, IP-Adresse, Subnetzmaske und Universum

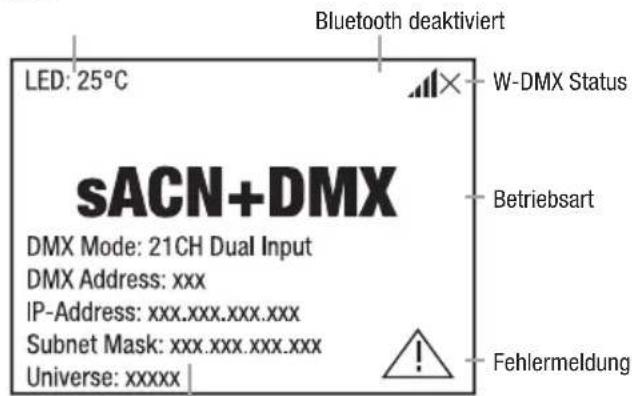

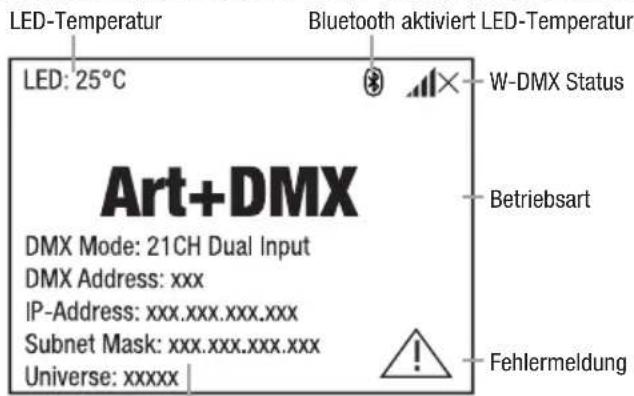

Betriebsart Artnet + DMX Betriebsart sACN + DMX

LED-Temperatur LED: 25°C Bluetooth aktiviert LED-Temperatur W-DMX Status Art+DMX BMX Mode: 21CH Dual Input DMX Address: xxx IP-Address: xxx.xxx.xxx.xxx Subnet Mask: xxx.xxx.xxx.xxx Universe: xxxxx Betriebsart Fehlermeldung

DMX-Betriebsart, DMX-Adresse, IP-Adresse, Subnetzmaske und Universum

LED: 25°C sACN+DMX DMX Mode: 21CH Dual Input DMX Address: xxx IP-Address: xxx.xxx.xxx.xxx Subnet Mask: xxx.xxx.xxx.xxx Universe: xxxxxx Bluetooth deaktiviert W-DMX Status Betriebsart Fehlermeldung

DMX-Betriebsart, DMX-Adresse, IP-Adresse, Subnetzmaske und Universum

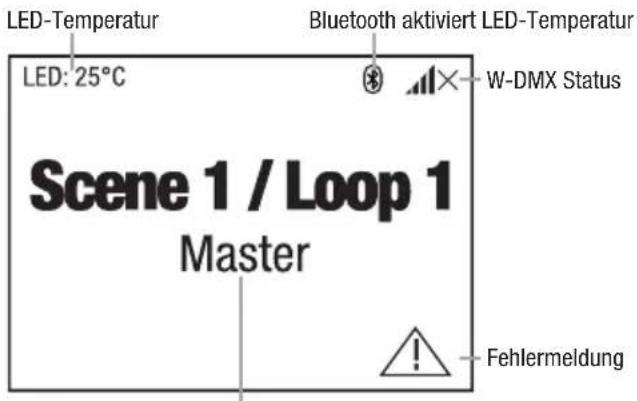

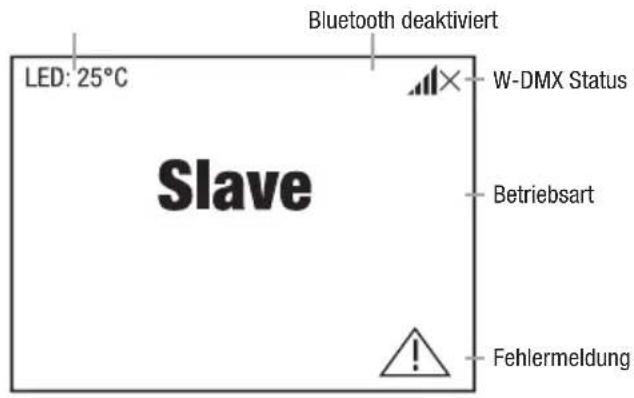

Stand-Alone-Betriebsarten Betriebsart Slave

LED-Temperatur LED: 25°C Bluetooth aktiviert LED-Temperatur W-DMX Status Scene 1 / Loop 1 Master Fehlermeldung

Szene bzw. Loop und Signalausgabe

LED: 25°C Bluetooth deaktiviert W-DMX Status Slave Betriebsart Fehlermeldung

Hinweis zur Hauptanzeige in den Betriebsarten mit externer Steuerung: Sobald das Steuer-Signal unterbrochen wird, beginnen die Zeichen in der Mitte des Displays zu blinken, liegt das Steuer-Signal wieder an, stoppt das Blinken.

Fehlermeldung: Erscheint das Warnsymbol (Dreieck mit Ausrufezeichen) im Display, liegt bei einer oder mehreren Komponenten des Geräts ein Fehler vor. Welche Komponenten dabei betroffen sind, kann im System Info-Menü unter Error Info eingesehen werden. Falls sich der Fehler nicht durch einen Neustart bzw. Reset beheben lässt, wenden Sie sich bitte an ein autorisiertes Service-Center.

WIRELESS DMX

Zum Koppeln eines Wireless DMX Receivers (Empfänger) mit einem Wireless DMX Transmitter (Sender) muss im entsprechenden Menüpunkt ein Reset (Unlink) durchgeführt werden. Der Receiver befindet sich nun in Koppelbereitschaft und wartet auf die Kopplungsanfrage eines Transmitters. Starten Sie die Kopplung, indem Sie im Menü des Transmitters Link bzw. Force to pair auswählen und bestätigen, die Kopplung erfolgt nun automatisch. Es können auf die gleiche Weise auch mehrere Receiver gleichzeitig oder nacheinander mit einem Transmitter gekoppelt werden (z.B. für den Master/Slave-Betrieb). Eine Wireless DMX-Verbindung bleibt grundsätzlich so lange erhalten, bis die Verbindung durch den Reset-Befehl im Receiver oder den Unlink-Befehl im Transmitter getrennt wird, unabhängig davon, ob ein Gerät zwischenzeitlich von der Spannungsversorgung getrennt wird.

WIRELESS DMX STATUS

	?↓	↓	↓	↓	↑
W-DMX deaktiviert	W-DMX als Receiver aktiviert, nicht gekoppelt	W-DMX als Receiver aktiviert und gekoppelt, Transmitter abgeschaltet oder außer Reichweite	W-DMX als Receiver aktiviert und gekoppelt, kein DMX-Signal	W-DMX als Receiver aktiviert und gekoppelt, DMX-Signal liegt an	W-DMX als Transmitter aktiviert

KONTROLLMENÜ (Control)

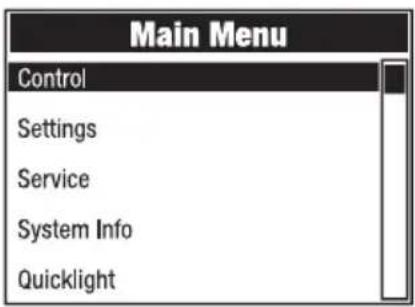

Das Kontrollmenü ermöglicht die Auswahl der verschiedenen Betriebsarten und deren Einstelloptionen in den entsprechenden Untermenüs.

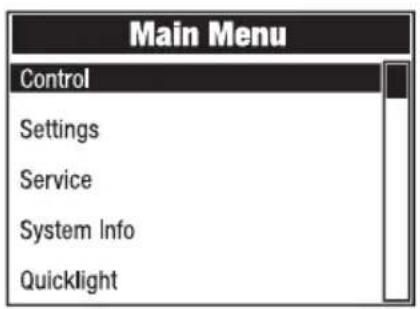

DMX-STARTADRESSE EINSTELLEN (DMX Address)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü (Main Menu). Wählen Sie mit Hilfe von ▲ und ▼ das Kontrollmenü Control aus und drücken auf ENTER. Wählen Sie nun den Menüpunkt DMX Address aus und bestätigen abermals. Stellen Sie den gewünschten Wert mit ▲ und ▼ ein und bestätigen mit ENTER.

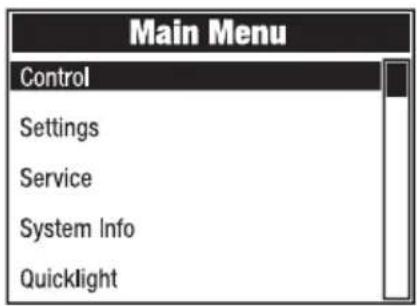

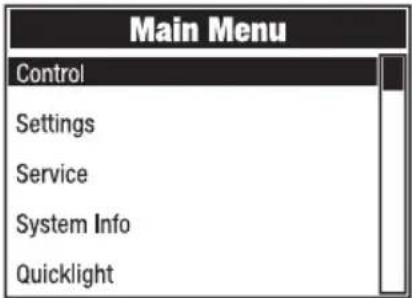

DMX-BETRIEBSART EINSTELLEN (DMX Mode)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü (Main Menu). Wählen Sie mit Hilfe von ▲ und ▼ das Kontrollmenü Control aus und drücken auf ENTER. Wählen Sie nun den Menüpunkt DMX Mode aus und bestätigen abermals. Wählen Sie die gewünschte DMX-Betriebsart mit ▲ und ▼ aus und bestätigen mit ENTER. DMX-Tabellen mit den Kanalbelegungen finden Sie in dieser Anleitung unter DMX STEUERUNG.

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü (Main Menu). Wählen Sie mit Hilfe von ▲ und ▼ das Kontrollmenü Control aus und drücken auf ENTER. Wählen Sie nun den Menüpunkt Network aus und bestätigen abermals.

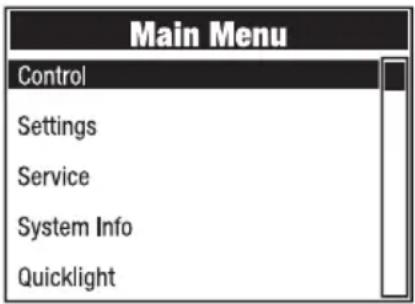

Informationen zu den Untermenüpunkten im Stand-Alone-Menü und den entsprechenden Einsteloptionen finden Sie in untenstehender Tabelle (Auswahl mit ▲ und ▼, bestätigen mit ENTER, Wert bzw. Status ändern mit ▲ und ▼, bestätigen mit ENTER).

Network Artnet
Protocol	Artnet	Steuerung per Artnet
	sACN	Steuerung per sACN
Universe	Absolute Universe	Einstellen des absoluten Artnet Universums	Abhängig von Net, Subnet und Universe
	Net	Einstellen des Artnet Netzes	Abhängig von Absolute Univ.
	Subnet	Einstellen des Artnet Subnetzes
	Universe	Einstellen des Artnet Universums
IP Address	xxx.xxx.xxx.xxx	Einstellen der IP-Adresse: 1. Block einstellen, bestätigen, 2. Block einstellen, bestätigen...
Subnet Mask	xxx.xxx.xxx.xxx	Einstellen der Subnetzmaske: 1. Block einstellen, bestätigen, 2. Block einstellen, bestätigen...
Dual Input Modes	Pixel Address	Einstellen der Pixel Startadresse von 001 bis 4xx
	Signal Setup	Pixel via Network Pixelansteuerung per Netzwerk
		Pixel via DMX Pixelansteuerung per DMX
Signal Routing	Send to XLR	Weiterleiten des Steuersignals an XLR Out
	Backup by XLR	Ansteuerung per XLR bei Netzwerk Signalunterbrechung
	Receive only	Keine Verbindung zwischen Netzwerksignal und XLR-Anschlüssen
Network sACN
Protocol	Artnet	Steuerung per Artnet
	sACN	Steuerung per sACN
Universe	Absolute Univ.	Einstellen des sACN Universums
IP Address	xxx.xxx.xxx.xxx	Einstellen der IP-Adresse: 1. Block einstellen, bestätigen, 2. Block einstellen, bestätigen...
Subnet Mask	xxx.xxx.xxx.xxx	Einstellen der Subnetzmaske: 1. Block einstellen, bestätigen, 2. Block einstellen, bestätigen...
Dual Input Modes	Pixel Address	Einstellen der Pixel Startadresse von 001 bis 4xx
	Signal Setup	Pixel via Network Pixelansteuerung per Netzwerk
		Pixel via DMX Pixelansteuerung per DMX
Signal Routing	Send to XLR	Weiterleiten des Steuersignals an XLR Out
	Backup by XLR	Ansteuerung per XLR bei Netzwerk Signalunterbrechung
	Receive only	Keine Verbindung zwischen Netzwerksignal und XLR-Anschlüssen

STAND-ALONE-MENÜ (Stand Alone)

In den Stand-Alone-Betriebsarten Play Scene und Play Loop kann das Steuersignal der entsprechenden Betriebsart via XLR an Slave-Einheiten ausgegeben werden (Master/Alone -> Master). Ist die Ausgabe des Steuersignals nicht gewünscht, deaktivieren Sie die Ausgabe (Master/Alone -> Alone).

Aktivieren Sie eine der acht verfügbaren Szenen (Scene 1 - 8) oder einen der acht verfügbaren Loops (Loop 1 - 8). Die Szenen und Loops sind vorprogrammiert, können aber individuell gestaltet werden (Edit Scene / Edit Loop).

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü. Mit Hilfe der von ▲ bzw. ▼ wählen Sie den Menüpunkt Control aus und bestätigen mit ENTER. Wählen Sie nun den Menüpunkt Stand Alone aus und bestätigen abermals.

Informationen zu den Untermenüpunkten im Stand-Alone-Menü und den entsprechenden Einsteloptionen finden Sie in untenstehender Tabelle (Auswahl mit ▲ und ▼, bestätigen mit ENTER, Wert bzw. Status ändern mit ▲ und ▼, bestätigen mit ENTER).

Stand Alone
Master/Alone	Master	Steuersignal wird via DMX OUT weitergeleitet
	Alone	Steuersignal wird nicht weitergeleitet
Play Scene/Loop	Scene	Scene 1 - 8	Auswahl und Aktivierung der gewünschten Szene
	Loop	Loop 1 - 8	Auswahl und Aktivierung des gewünschten Loops
Edit Scene	Scene1 - 8	Pan	Stellen Sie jede Szene individuell ein. Szenen werden durch Anwahl aktiviert.
		Tilt
		Dimmer
		...
Edit Loop	Loop 1 - 8	Step	1 - 8	Auswahl des Schritts 1 - 8
		t-Step	0s - 20min	Einstellen der Schrittdauer
		t-Fade	0s - 20 min	Einstellen der Überblendzeit
		User Scene	1 - 8	Auswahl der Szene 1 - 8
		Skip Step	No / Yes	Schritt überspringen Nein / Ja

SLAVE-BETRIEB (Slave)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü. Mit Hilfe von ▲ und ▼ wählen Sie nun den Menüpunkt Control aus und bestätigen mit ENTER. Wählen Sie dann Slave aus und bestätigen abermals. Aktivieren Sie die Ausgabe des Steuersignals in der Master-Einheit (Control -> Stand Alone -> Master/Alone -> Master). Verbinden Sie die Slave- und die Master-Einheit (gleiches Modell, gleicher Softwarestand) mit Hilfe eines DMX-Kabels oder stellen die Verbindung via W-DMX her und aktivieren in der Master-Einheit die Stand-Alone Betriebsart Play Scene oder Play Loop. Nun folgt die Slave-Einheit exakt der Master-Einheit.

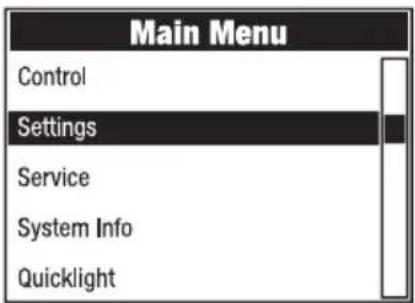

SYSTEMEINSTELLUNGEN (Settings)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü (Main Menu). Wählen Sie mit Hilfe von ▲ und ▼ Settings aus und bestätigen mit ENTER.

Informationen zu den Untermenüpunkten im Settings-Menü und den entsprechenden Einstelloptionen finden Sie in untenstehender Tabelle (Auswahl mit ▲ und ▼, bestätigen mit ENTER, Wert bzw. Status ändern mit ▲ und ▼, bestätigen mit ENTER).

Settings (Fettdruck = Werkseinstellung)
Wireless	Drahtlosein-stellungen	State	On	Drahtlosmodul aktiviert
			Off Drahtlosmodul deaktiviert
		Operating Mode	RX Drahtlosmodul = Empfänger
			TX CRMX	Drahtlosmodul = Sender mit CRMX Sendestandard
			TX G3	Drahtlosmodul = Sender mit G3 Send-estandard
			TX G4s	Drahtlosmodul = Sender mit G4s Sendestandard
		Linking	Link	Koppeln mit kompatiblen, koppelbere-iten Drahtlos-Geräten
			Unlink	Wireless-DMX Verbindungen trennen und in Koppelbereitschaft versetzen
		Linking Key	Linking Key	Einstellen des Verbindungsschlüssels
			CRMX Mode (nur verfügbar, wenn Operating Mode = RX)	CRMX	Empfangsstandard = CRMX
				CRMX2	Empfangsstandard = CRMX2
			CRMX Universe	A - H	Auswahl CRMX Univer-sum A bis H
		Universe Metadata	RGB Color Code	Red, Orange, Yellow, Green, Cyan, Blue, Purple, White	RGB-Code zur farbli-chen Darstellung des Universums
Wireless	Drahtlosein-stellungen	Universe Metadata	Universe Name	Eine 16-stellige Zeichenkette mit einem individuell einstellbaren Namen, der das Universum identifiziert
		Bluetooth	State	On Bluetooth eingeschaltet
				Off	Bluetooth ausges-chaltet
			Pin	On	PIN-Abfrage einges-chaltet (Werkseinstel-lung 081569)
				Off	PIN-Abfrage ausges-chaltet
		Signal Routing	Send to XLR	Weiterleiten des Steuersignals an XLR (DMX OUT)
			Backup by Ansteuerung per XLR (DMX IN) bei XLR	Wireless Signalunterbrechung
			Receive only	Keine Verbindung zwischen Wire-less-DMX Signal und XLR-Anschlüssen
Display	Display-Ein-stellungen	Reverse	On	Drehung der Display-Anzeige um 180° (z.B. Kopfübermontage)
			Off	Keine Drehung der Display-Anzeige
			Auto	Automatische Lageerkennung (stehend / Kopfübermontage)
		Off Timer	Always On	Permanent an
			Off after 20s	Deaktivierung nach ca. 20 Sekunden Inaktivität
		Autolock	On after 60s	Bedienelemente nach ca. 60 Sekund-en ohne Eingabe gesperrt (LOCKED). Entsperren: Ca. 5 Sekunden lang UP und DOWN gleichzeitig drücken.
			Off	Autolock-Funktion deaktiviert
Dimmer	Dimmer-Ein-stellungen	Curve	Linear	Die Lichtintensität steigt linear mit dem DMX-Wert an
			Exponential	Die Lichtintensität lässt sich im unteren DMX-Wertbereich fein und im oberen DMX-Wertbereich grob einstellen
			Logarithmic	Die Lichtintensität lässt sich im unteren DMX-Wertbereich grob und im oberen DMX-Wertbereich fein einstellen
			S-Curve	Die Lichtintensität lässt sich im unteren und oberen DMX-Wertbereich fein und im mittleren DMX-Wertbereich grob einstellen
Dimmer	Dimmer-Einstellungen	PWM Frequency	650Hz, 1530Hz, 3600Hz, 12kHz, 18.9kHz, 25kHz	Auswählen der LED PWM Frequenz
		Response	LED	Der Scheinwerfer reagiert abrupt auf Änderungen des DMX-Werts
			Halogen	Der Scheiwerfer verhält sich ähnlich einem Halogenstrahler mit sanften Helligkeitsänderungen
		Redshift	Dim to Warm	Simuliert die Farbdrift beim Dimmen eines Halogenscheinwerfers. Beim Herunterdimmen des Scheinwerfers verändert sich die Farbtemperatur automatisch zunehmend zu wärmeren Weißtönen und Amber (und umgekehrt)
			Off	Funktion deaktiviert
Color Calibration	Farbka-librierung	User		Individuelle Farb-Kalibrierung. Helligkeitseinstellung von Red, Green, Blue und Lime mit Werten von 0 - 255
		Smart		Werkseinstellung
Movement	Kopfbewegungen einstellen	Pan Reverse	On	Umkehrung der Pan Bewegungsrichtung
			Off	Keine Umkehrung der Pan Bewegungsrichtung
		Tilt Reverse	On	Umkehrung der Tilt Bewegungsrichtung
			Off	Keine Umkehrung der Tilt Bewegungsrichtung
		Pan Angle	540°	Pan Winkel 540°
			630°	Pan Winkel 630°
		Position Feedback	On	Automatische Positionskorrektur aktiviert
			Off	Automatische Positionskorrektur deaktiviert
		Move in Black	On	Blackout bei Kopfbewegung
			Off	Kein Blackout bei Kopfbewegung
		Silent Movement	On	Verlangsamte Motorbewegungen für leiseren Betrieb
			Off	Funktion deaktiviert

Fan	Lüftereinstellungen	Auto	Automatische Lüftersteuerung
		Off	Deaktivierter Lüfter bei stark reduzierter Helligkeit
		Constant Low	Konstant niedrige Lüftergeschwindigkeit bei reduzierter Helligkeit, falls notwendig
		Constant Mid	Konstant mittlere Lüftergeschwindigkeit bei reduziert-er Helligkeit, falls notwendig
		Constant High	Konstant hohe Lüftergeschwindigkeit
Signal Fail	Betriebszu-stand bei DMX-Signal-Unter-brechung	Hold	Letzter Befehl wird gehalten
		Last Stand Alone	Die zuletzt ausgewählte Stand Alone Betriebsart wird aktiviert
		Fade to Black (10s)	10 Sekunden Fade zu Blackout
		Blackout	Aktiviert Blackout
		Full	Full on
Pixel Mirror	Pixel spiegeln	Off	Off
		Horizontal	Pixel horizontal spiegeln
		Vertical	Pixel vertikal spiegeln
		Horizontal & Vertical	Pixel horizontal und vertikal spiegeln
Store Default	Einstellungen in 3 individuellen Presets speichern	User A	Alle aktuellen Einstellungen als Benutzer-Preset A speichern
		User B	Alle aktuellen Einstellungen als Benutzer-Preset B speichern
		User C	Alle aktuellen Einstellungen als Benutzer-Preset C speichern

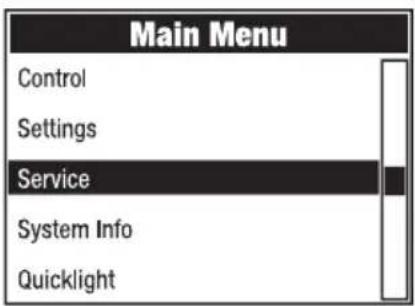

SERVICE-MENÜ (Service)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü (Main Menu). Wählen Sie mit Hilfe von ▲ und ▼ Service aus und bestätigen mit ENTER.

Informationen zu den Untermenüpunkten im Service-Menü und den entsprechenden Optionen finden Sie in untenstehender Tabelle (Auswahl mit ▲ und ▼, bestätigen mit ENTER, Wert bzw. Status ändern mit ▲ und ▼, bestätigen mit ENTER).

Service
Load Default	Factory Default	Zurücksetzen auf Werkseinstellung
	User A	Zurücksetzen auf User A Werte (User Werte speichern: Settings -> Store Default)
	User B	Zurücksetzen auf User B Werte (User Werte speichern: Settings -> Store Default)
	User C	Zurücksetzen auf User C Werte (User Werte speichern: Settings -> Store Default)
Reset	Pan/Tilt	Pan/Tilt Motoren zurücksetzen
	Head	Motoren im Gerätekopf zurücksetzen
	All	Alle Motoren zurücksetzen
Test	Test Sequence	Vorprogrammierte Sequenz zum Testen aller Komponenten
	Stress Test	Vorprogrammierte Sequenz zum Testen aller Komponenten unter Maximallast
	Motor Test	Alle Motoren einzeln mit Werten von 000 bis 255 ansteuern
Reset Service Timer	Back	Service-Betriebszeit nicht zurücksetzen
	Reset Now	Service-Betriebszeit zurücksetzen
Password	Nur für Service-Zwecke

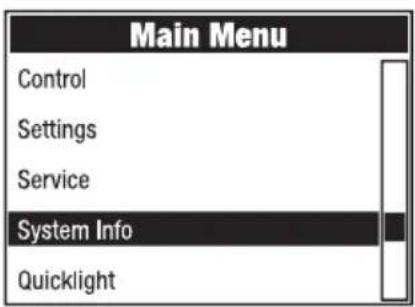

SYSTEMINFORMATIONEN (System Info)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü (Main Menu). Wählen Sie mit Hilfe von ▲ und ▼ System Info aus und bestätigen mit ENTER.

Informationen zu den Untermenüpunkten im System-Info-Menü und den entsprechenden Optionen finden Sie in untenstehender Tabelle (Auswahl mit ▲ und ▼, bestätigen mit ENTER).

System Info
Firmware	DISP	Vx.x.x	Anzeige der Firmware-Version der entsprechenden Komponente
	XY	Vx.x.x
	LED1	Vx.x.x
	...	Vx.x.x
Wireless	Module	TimoTwo	Drahtlosmodul Modell
	Device Name	OTOSW3-xxxx	Gerätename
	Version	HW (Hardware) Hardware-SW (Software)	Software-VersionsnummerSoftware-Versionsnummer
	Link Quality	%	Verbindungsqualität in Prozent
	Data Source	None /DMX /Wireless Link /SPI /BLE	Informationen zur Datenquelle
	Status	Operational:DMX Data:RDM Identify:RF Link:Link State:	Statusinformationen
Temperature	LED	xxx °C/°F	Anzeige der Temperatur der entsprechen-den Komponente
	Base	xxx °C/°F
	Temperature Unit	Einstellen der Temperatureinheit (zum°F	Ändern ENTER drücken)
Fan Speed	xxxx RPM	Anzeige der Drehzahl des entsprechenden Lüfters
Runtime	Total	xxxx h : xx m	Gesamtbetriebszeit
	Operation	xxxx h : xx m	Nutzzeit
	LED	xxxx h : xx m	Betriebszeit des Leuchtmittels
	Service	xxxx h : xx m	Betriebszeit nach dem Zurücksetzen der Service-Betriebszeit
MAC Address	xx:xx:xx:xx-:xx:xx	MAC-Adresse
RDM UID	RDM Unique Identifier (eindeutige Kennung)
DMX Values	Anzeige der anliegenden DMX-Werte
Error Info	Fehleranzeige im Fehlerfall
DMX Table	Anzeige der Tabellen der DMX-Modi

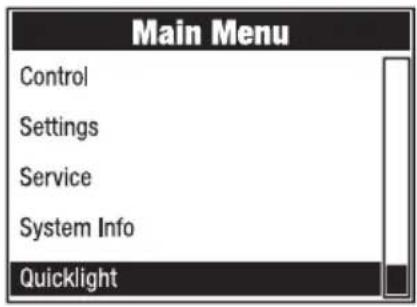

QUICKLIGHT (Quicklight)

Stellen Sie eine Szene mit den Basisfunktionen des Moving Heads ohne externen Controller schnell und unkompliziert ein. Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü (Main Menu). Wählen Sie mit Hilfe von ▲ und ▼ Quicklight aus und bestätigen mit ENTER. Die Auswahl des gewünschten Menüpunkts erfolgt mit ▲ und ▼, die Bestätigung mit ENTER, die Wertänderung mit ▲ und ▼ und die Bestätigung der Wertänderung mit ENTER.

Wenn die Betriebsart Quicklight aktiviert ist, wechselt die Anzeige nicht automatisch zur Hauptanzeige. Beim Verlassen des Quicklight-Menüs wird die Quicklight-Betriebsart automatisch beendet. Die Einstellungen im Quicklight-Menü bleiben auch nach einem Neustart des Scheinwerfers erhalten.

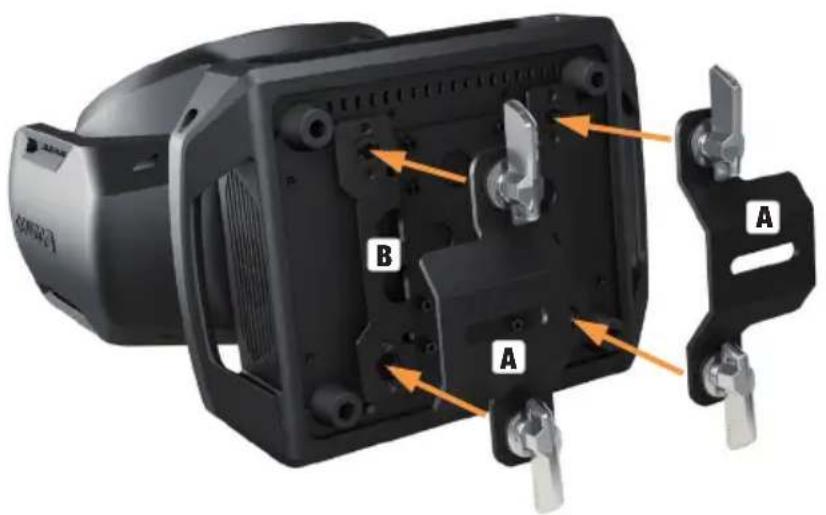

AUFSTELLUNG UND MONTAGE

GEFAHR: Überkopfmontage erfordert umfassende Erfahrung, einschließlich der Berechnung der Grenzwerte für die Arbeitslast, des verwendeten Installationsmaterials und der regelmäßigen Sicherheitsüberprüfung aller Installationsmaterialien und Scheinwerfer. Wenn Sie diese Qualifikationen nicht haben, versuchen Sie nicht, eine Installation selbst durchzuführen, sondern nutzen Sie die Hilfe von professionellen Unternehmen. Es besteht die Gefahr, dass sich nicht korrekt montierte und gesicherte Geräte lösen und herabfallen. Dadurch können Personen schwer verletzt oder getötet werden.

Dank der integrierten Gummifüße kann der Scheinwerfer an einer geeigneten Stelle auf eine ebene Fläche gestellt werden. Die Montage an einer Traverse erfolgt mit Hilfe zweier Omega-Bügel, die an der Gerätebasis befestigt werden (A). Bei Bedarf können die beiden Omega-Bügel auch um 90° gedreht an der Gerätebasis montiert werden. Zwei Omega-Bügel sind im Lieferumfang enthalten, geeignete Traversenklemmen sind optional erhältlich. Sorgen Sie für feste Verbindungen und sichern Sie den Scheinwerfer mit einem geeigneten Sicherungsseil an der dafür vorgesehenen Stelle (B).

A B A

PFLEGE, WARTUNG UND REPARATUR

Um die einwandfreie Funktion des Geräts auf Dauer zu gewährleisten, muss es regelmäßig gepflegt und bei Bedarf gewartet werden. Der Pflege- bzw. Wartungsbedarf steht in Abhängigkeit der Nutzungsintensität und -umgebung.

Wir empfehlen generell eine Sichtprüfung vor jeder Inbetriebnahme. Weiterhin empfehlen wir alle 500 Betriebsstunden, oder bei geringerer Nutzungsintensität spätestens nach Ablauf eines Jahres alle unten genannten und zutreffenden Pflegemaßnahmen durchzuführen. Bei Mängeln, die auf eine unzureichende Pflege zurückzuführen sind, kann es zu Einschränkungen der Garantieansprüche kommen.

PFLEGE (vom Anwender durchführbar)

WARNUNG! Vor jeglichen Pflegemaßnahmen müssen die Spannungsversorgung und sofern möglich sämtliche Geräteverbindungen getrennt werden.

HINWEIS! Unsachgemäße Pflege kann zu Beeinträchtigung des Gerätes führen bis hin zur Zerstörung.

1. Gehäuseoberflächen müssen mit einem sauberen, feuchten Tuch gereinigt werden. Dabei ist darauf zu achten, dass keine Feuchtigkeit in das Gerät eindringen kann.
2. Luft Ein- und Austrittsöffnungen müssen regelmäßig von Staub und Schmutz befreit werden. Im Fall des Einsatzes von Druckluft ist darauf zu achten, dass Beschädigungen am Gerät verhindert werden (z.B. müssen Lüfter für diesen Fall blockiert werden, da sie sonst überdrehen könnten).
3. Leitungen und Steckkontakte sind regelmäßig zu reinigen und von Staub und Schmutz zu befreien.
4. Es dürfen generell keine Reinigungsmittel oder Mittel mit schleifender Wirkung zur Pflege verwendet werden, andernfalls ist mit Beeinträchtigung der Oberflächenbeschaffenheit zu rechnen.
5. Geräte sind generell trocken zu lagern und vor Staub und Verschmutzung zu schützen.
6. Um den korrekten und sicheren Betrieb zu gewährleisten, müssen sämtliche zugängliche oder herausnehmbare Linsen und Lichtaustrittsöffnungen regelmäßig gereinigt werden.

WARTUNG UND REPARATUR (nur durch Fachpersonal)

GEFAHR! Im Gerät befinden sich Spannungsführende Bauteile. Auch nach Trennung der Netzverbindung kann noch Restspannung im Gerät vorhanden sein, z.B. durch geladene Kondensatoren.

HINWEIS! Wartungs- und Reparaturmaßnahmen dürfen nur von ausreichend qualifiziertem Fachpersonal durchgeführt werden. Im Zweifel wenden Sie sich an eine Fachwerkstatt.

HINWEIS! Unsachgemäß ausgeführte Wartungsarbeiten können den Gewährleistungsanspruch beeinträchtigen.

HINWEIS! Bei vom Hersteller vorgesehenen Um- oder Nachrüstsets beachten Sie unbedingt die beiliegende Einbauanleitung.

ABMESSUNGEN (mm)

383.2 272.4 307.7

Beleuchtungsstärke 5000 lx (10 m, schmal)

Abstrahlwinkel / Feldwinkel 4-45° / 10-60°

CCT 1800 K - 10000 K

Kontrollprotokolle DMX; RDM; W-DMX; CRMX

Datenverbindungen 5pin XLR männlich + weiblich; 2x RJ45

DMX Modi	22CH RGBL Effect
	21CH HSI Wash
	22CH RGBL Wash 8bit
	26CH RGBL Wash
	38CH HSI Pattern
	48CH RGBL Pattern
	63CH RGBL Pixel
	187CH RGBL Pixel Full
	11CH Dual Input
	21CH Dual Input
DMX Funktionen	Pan (fine); Tilt (fine); Dimmer (fine); Strobe functions, RGBL (fine); Hue (fine); Saturation; Colour Temperature; Tint; Color Presets; Color Crossfade; Ring Dimmer; Ring RGB; Ring Strobe, Ring Pattern Selection; Ring Pattern Speed; Pattern Folder; Pattern Selection; Pattern Position & Speed; Pattern Transition; Pattern Fade/Wake Effect; Background Dimmer (fine); Background Strobe; Background RGBL; Background Hue (fine); Background Saturation; Background Colour Temperature; Background Tint; Background Colour Presets; Background Colour Crossfade; Zoom; LED Control Crossfade; Device Settings; RGBL; Ring RGB

Stand alone Szene; Loop

Systemeinstellungen Anzeige; Dimmer; Farbkalibrierung; Bewegung; Lüfter; Signalfehler; Pixelspiegel

Display / Anzeigen LCD

Schutzart IP65 für den temporären Außeneinsatz

Umgebungstemperaturbereich -10° - 40° C

Kühlsystem Temperaturgesteuerte Lüfter

Betriebsspannung 100 - 240 V AC / 50-60 Hz

Max. Leistungsaufnahme 350 W

Sicherung T4 A / 250 V

Power-Eingang TrueOne kompatibel

Power-Ausgang TrueOne kompatibel

Max. Ausgangsleistung (110V) 11 A

Max. Ausgangsleistung (230V) 13 A

Mindestabstand zur beleuchteten Fläche 3 m

Mindestabstand zu normal ent-flammbaren Materialien	0.5 m
Risikogruppe RG1
Gehäuse Metall
Abmessungen (B x H x T) 308 x 383 x 229 mm
Gewicht 10.9 kg

ERLÄUTERUNGEN ZUR IP-SCHUTZART

1. Eine IP-Schutzart gibt ausschließlich den Schutz gegen feste Gegenstände, sowie Wasser wieder. Sie beschreibt keine allgemeine Witterungsbeständigkeit, wie beispielsweise Schutz gegen UV-Strahlung und Temperatureinflüsse etc.
2. Die erste Kennziffer bezeichnet den Schutz gegen Staub, feste Gegenstände und Berührung:

IP2X Geschützt gegen feste Fremdkörper mit Durchmesser ≥ 12.5 mm

IP3X Geschützt gegen feste Fremdkörper mit Durchmesser ≥ 2.5 mm

IP4X Geschützt gegen feste Fremdkörper mit Durchmesser ≥ 1.0 mm

IP5X Geschützt gegen Staub in schädigender Menge und vollständig gegen Berührung geschützt

IP6X Sind Staubdicht und vollständig gegen Berührung geschützt

1. Die zweite Kennziffer bezeichnet den Schutz gegen Wasser:

IPX0 kein Schutz

IPX1 Schutz gegen Tropfwasser

IPX2 Schutz gegen fallendes Tropfwasser, wenn das Gerät bis zu 15° geneigt ist

IPX3 Schutz gegen fallendes Sprühwasser bis 60°gegen die Senkrechte

IPX4 Schutz gegen allseitiges Spritzwasser

IPX5 Schutz gegen Strahlwasser (Düse) asu belibigem Winkel

IPX6 Schutz gegen starkes Strahlwasser

IPX7 Schutz gegen zeitweiliges Untertauchen

1. Weiterhin sind teilweise gerätespezifische Maßnahmen wie Abdeckungen und Verschlusskappen notwendig um die angegebene Schutzart zu erreichen (z.B. Schutzkappen an nicht verwendeten Anschlüssen).

Die IP-Schutzart des Produkts finden Sie in den technischen Daten und als Aufdruck auf dem Gerät.

MINDESTABSTAND ZUR BELEUCHTETEN FLÄCHE

Dieses Symbol mit Entfernungsangabe in Metern (m) gibt den Mindestabstand des Leuchtkörpers zur beleuchteten Fläche an. In diesem Beispiel beträgt der Abstand 5 m. Den für dieses Gerät gültigen Wert entnehmen Sie bitte den technischen Daten in dieser Anleitung und dem Aufdruck auf dem Gerätegehäuse!

MINDESTABSTAND ZU NORMAL ENTFLAMMBAREN MATERIALIEN

Dieses Symbol mit Entfernungsangabe in Metern (m) gibt den Mindestabstand des Geräts zu normal entflammbaren Materialien an. In diesem Beispiel beträgt der Abstand 0,5 m. Den für dieses Gerät gültigen Wert entnehmen Sie bitte den technischen Daten in dieser Anleitung!

ENTSORGUNG

Verpackung:

1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden.
2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land.

Gerät:

1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronical Equipment. Altgeräte gehören nicht in den Hausmüll. Das Altgerät muss über einen zugelassenen Entsorgungsbetrieb oder eine kommunale Entsorgungseinrichtung entsorgt werden. Bitte beachten Sie geltende Vorschriften in Ihrem Land!
2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.

HERSTELLERERKLÄRUNGEN

Herstellergarantie & Haftungsbeschränkung

Adam Hall GmbH, Adam-Hall-Straße 1, D-61267 Neu Anspach

E-Mail: [e-mail] / +49 (0)6081 / 9419-0

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter:

Im Servicefall wenden Sie sich an Ihren Vertriebspartner.

CE-Konformität

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgender Richtlinie entspricht (soweit zutreffend):

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

RED (2014/53/EU)

CE-Konformitätserklärung

Konformitätserklärungen für Produkte, die der LVD, EMC, RoHS-Richtlinie unterliegen, können unter [e-mail] angefragt werden.

Konformitätserklärungen für Produkte, die der RED-Richtlinie unterliegen, können unter www.adamhall.com/compliance/heruntergeladen werden.

Druckfehler und Irrtümer, sowie technische oder sonstige Änderungen sind vorbehalten!

FRANÇAIS

VOUS AVEZ FAIT LE BON CHOIX !
