MODE D'EMPLOI ColoRado 1QS Chauvet
À Propos de ce Manuel
Le Manuel de Référence du COLORado 1QS (MdR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.
Clause de Non-Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.
GARANTIE LIMITÉE
VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.
Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.
Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.
Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.
Consignes de Sécurité
• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne.
- ATTENTION : le boîtier de cet appareil est brûlant lors du fonctionnement.
• Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de l'appareil lorsque celui-ci fonctionne.
- Attention : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
- Ne convient pas aux installations permanentes en extérieur sur des sites sujets à des conditions environnementales extrêmes. Cela inclut par exemple :
• L'exposition à un environnement marin ou à une solution saline (à moins de 4,8 kilomètres d'un corps d'eau salée).
- Lorsque les températures moyennes hautes ou basses du site dépassent les plages de températures indiquées dans ce manuel.
- Les sites qui sont sujets aux inondations ou qui présentent un risque d'être ensevelis sous la neige.
- Tout autre endroit où le produit risque d'être soumis à des rayonnements extrêmes ou à des substances caustiques.
- Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.
- N'immergez PAS ce produit (IP 65). Un usage normal en extérieur est autorisé.
- N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
- Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.
- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
- Transportez/Suspendez cet appareil UNIQUEMENT par le support de montage dont il est doté.
- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
- La température ambiante maximale supportée par ce produit est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.
• La température de démarrage minimale est de -20°C (-4°F). Ne pas démarrer l'appareil à des températures plus basses.
- La température ambiante minimale est de -30^ (-22°F). Ne pas utiliser l'appareil à des températures plus basses.
Conformité FCC
Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes :
- Cet appareil ne doit pas causer d'interférences nuisibles, et
- Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.
Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'équipement.
Contact
En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.
Ce Qui est Inclus
- COLORado 1QS
- Fixation Omega
• Cordon d'Alimentation Seetronic Powerkon IP65
• Manuel de Référence
- Support de gélatine
Alimentation CA
Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Connexion Électrique
Vous pouvez connecter jusqu'à 21 COLORado 1QS à 120 V, 34 unités à 208 V ou 37 unités à 230 V. Vous pouvez vous procurer séparément des cordons d'alimentation.
Prise CA
| Connexion | Câble (États-Unis) | Câble (Europe) | Couleur de la vis |
| Conducteur CA Noir Marron | Jaune/Cuivré | ||
| Neutre CA Blanc Bleu Argenté | |||
| Terre CA Vert/Jaune Vert/Jaune Vert |
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- Lors de l'utilisation de cet appareil en environnement extérieur, utilisez des câbles de d'alimentation et de données certifiés IP65 au minimum. Assurez-vous de protéger les ports d'alimentation et de données non utilisés avec les couvercles IP 65 fournis.
Raccordement DMX
Le COLORado 1QS fonctionnera avec une console DMX au moyen d'une connexion série DMX à 5 broches. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.
Connexion DMX
Le COLORado 1QS utilise une connexion de données DMX standard ou sans fil pour ses personnalités DMX: HSIC, SSP, TOUR, TR16 et STD.Y. Consultez le manuel d'utilisation pour connecter et configurer le système DMX.
Connexion Maître/ Esclave
Le COLORado 1QS utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.
RDM (Gestion des périphériques à distance)
Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le COLORado 1QS supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.
Installation
Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir notre gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

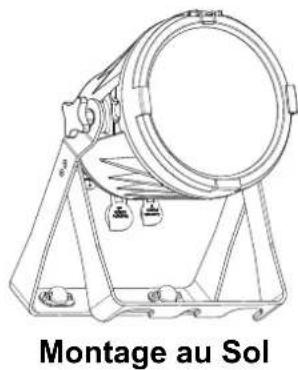

Schéma de Montage de l'Appareil


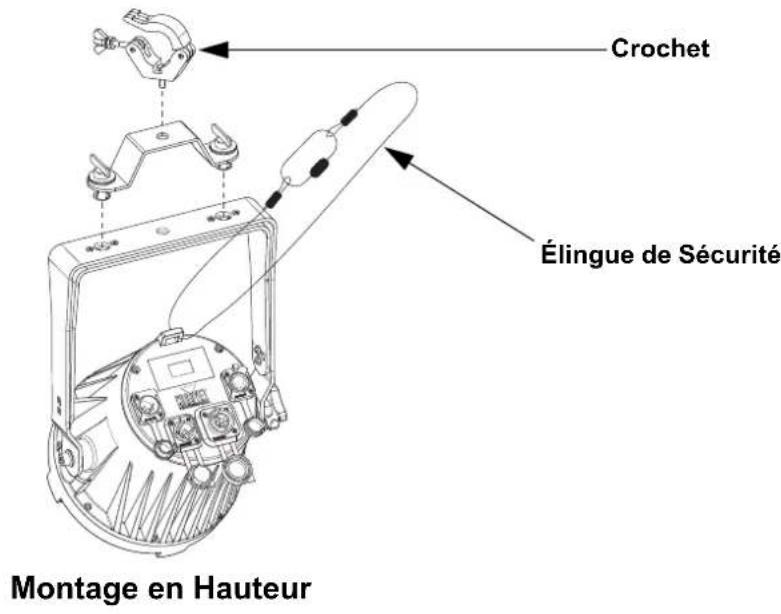

Crochet Élingue de Sécurité Montage en Hauteur
Description du Tableau de Commandes
| Bouton Fonction | |
| Permet la sortie du menu ou de la fonction en cours | |
| Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée | |
| Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques | |
| Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques | |
Code d'accès
Une fois affiché, saisissez le code d'accès suivant comme suit:
Plan du Menu
| Menu Principal | Niveaux de Programmation Description | ||||
| STATIC | RED RED 000-255 | Combine les couleurs rouge, vert, bleu et blanc pour un résultat personnalisé | |||
| GREEN GREEN 000-255 | |||||
| BLUE BLUE 000-255 | |||||
| WHITE WHITE 000-255 | |||||
| STROBE STROBE | 0-25 | Règle la fréquence | de stroboscope (0-25 Hz) | ||
| ADDRESS | 1-506* | Permet de sélectionner l'adresse de démarrage (*le canal le plus élevé est restreint à la personnalité choisie) | |||
| AUTO PROGRAM | AUTO1-10 | SPEED 0-255 | Sélectionne les programmes automatiques et vitesse auto | ||
| PROGRAM1-10 | |||||
| RUN MODE | DMX | Mode DMX (maître) | |||
| SLAVE | Mode esclave | ||||
| PERSONALITY | HSIC | 7 canaux: gradateur, teinte 16-bit, saturation, température de couleur, stroboscope, vitesse du gradateur | |||
| SSP | 7 canaux: gradateur, RGBW, stroboscope, vitesse du gradateur | ||||
| TOUR | 10 canaux: gradateur, RGBW, macro de couleur, stroboscope, programmes automatiques et vitesse, vitesse du gradateur | ||||
| TR16 | 15 canaux: gradateur 16-bit, RGBW 16-bit, macro de couleur, stroboscope, auto programmes automatiques et vitesse, vitesse du gradateur | ||||
| STD.Y | 15 canaux: gradateur 16-bit, RGBW 16-bit, macro de couleur, stroboscope, auto programmes automatiques et vitesse, vitesse du gradateur | ||||
| EDIT | PROGRAM 01-10 | SCENE 01-30 | RED | 0-255 | Combine les couleurs rouge, vert, bleu et blanc pour un résultat personnalisé |
| GREEN 0-255 | |||||
| BLUE | 0-255 | ||||
| WHITE 0-255 | |||||
| STROBE 0-25 | Règle la fréquence de stroboscope (0-25 Hz) | ||||
| TIME | 0-255 | Règle la durée de pas (court à long) | |||
| FADE | 0-255* | Règle la vitesse du fondu (lent à rapide) (*plage déterminée par le réglage TIME) | |||
| Menu Principal | Niveaux de Programmation | Description | |||
| SETTING | UPLOAD | ****(Enter Passcode) | SEND | Télécharge les programmes personnalisés sur d'autres COLORado 1QS | |
| RESET | ****(Enter Passcode) | Permet de réinitialiser aux valeurs par défaut d'usine | |||
| DIMMER | OFF Assombrissement linéaire | ||||
| DIM1-4 | Courbes de gradation DIM1 (rapide) à DIM4 (lent) | ||||
| DMX ERROR | SAVE | En cas de perte de DMX, la dernière commande se maintiendra | |||
| BLACK | Met l'unité en noir général en cas de perte de DMX | ||||
| PWM | 600Hz | X FINEY FINE | +/-200 | Permet de sélectionner la fréquence de sortie MLI | |
| 1200Hz | |||||
| 2000Hz | |||||
| 2400Hz | |||||
| 6000Hz | |||||
| 18000Hz | |||||
| 25000Hz | |||||
| FULL POWER CCT | WARM WHITE | Définit la température de couleur lorsque la sortie LED est 100% | |||
| NEUTRAL WHITE | |||||
| COOL WHITE | |||||
| NORMAL Température de couleur manuelle | |||||
| XY OFFSET | HIDE | Affiche ou masque les paramètres XY dans l'option de menu PWM | |||
| SHOW | |||||
| KEY | ON | Verrouillage de l'affichage (le code d'accès est,,,,,,) | |||
| OFF | |||||
| CALIB.C | ****(Enter Passcode) | WHITE-01-13 | X FINE | +/-200 | Modifie les températures de couleur préréglées |
| Y FINE | |||||
| INFO | VERSION V | _. Affiche la version du logiciel installée | |||
| RDM | UID _ _ _ _ _ _ _ _ Affiche l'ID de l'appareil | ||||
| LABEL COLORado 1 QS Affiche le nom du produit pour RDM | |||||
Valeurs DMX
STD.Y (15 canaux)
| Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | Gradateur | 000 ⇔ 255 | 0–100% |
| 2 | Gradateur fin (lorsque le canal 13 est 000 ⇔ 140) | 000 ⇔ 255 | Contrôle fin (16 bits) |
| Durée de pas (lorsque le canal 13 est 141 ⇔ 255) | 000 ⇔ 255 | Durée de pas du programme personnalisé, court à long | |
| 3 | Rouge (lorsque le canal 13 est 000 ⇔ 140) | 000 ⇔ 255 | 0–100% |
| Vitesse du fondu (lorsque le canal 13 est 141 ⇔ 255) | 000 ⇔ 255 | Vitesse du fondu du programme personnalisé, lent à rapide | |
| 4 | Rouge fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 5 | Vert | 000 ⇔ 255 | 0–100% |
| 6 | Vert fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 7 | Bleu | 000 ⇔ 255 | 0–100% |
| 8 | Bleu fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 9 | Blanc | 000 ⇔ 255 | 0–100% |
| 10 | Blanc fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 11 Macro de couleur | 000 ⇔ 010 | Pas de fonction | |
| 011 ⇔ 030 | Rouge: 100% Vert: 0–100% Bleu: 0% Blanc: 0% | ||
| 031 ⇔ 050 | Rouge: 100–0% Vert: 100% Bleu: 0% Blanc: 0% | ||
| 051 ⇔ 070 | Rouge: 0% Vert: 100% Bleu: 0–100% Blanc: 0% | ||
| 071 ⇔ 090 | Rouge: 0% Vert: 100–0% Bleu: 100% Blanc: 0% | ||
| 091 ⇔ 110 | Rouge: 0–100% Vert: 0% Bleu: 100% Blanc: 0% | ||
| 111 ⇔ 130 | Rouge: 100% Vert: 0% Bleu: 100–0% Blanc: 0% | ||
| 131 ⇔ 150 | Rouge: 100% Vert: 0–100% Bleu: 0–100% Blanc: 0% | ||
| 151 ⇔ 170 | Rouge: 100–0% Vert: 100–0% Bleu: 100% Blanc: 0% | ||
| 171 ⇔ 195 | Rouge: 100% Vert: 100% Bleu: 100% Blanc: 100% | ||
| 196 ⇔ 200 | Blanc 1 | ||
| 201 ⇔ 205 | Blanc 2 | ||
| 206 ⇔ 210 | Blanc 3 | ||
| 211 ⇔ 215 | Blanc 4 | ||
| 216 ⇔ 220 | Blanc 5 | ||
| 221 ⇔ 225 | Blanc 6 | ||
| 226 ⇔ 230 | Blanc 7 | ||
| 231 ⇔ 235 | Blanc 8 | ||
| 236 ⇔ 240 | Blanc 9 | ||
| 241 ⇔ 245 | Blanc 10 | ||
| 246 ⇔ 250 | Blanc 11 | ||
| 251 ⇔ 255 | Blanc 12 | ||
| 12 Strobe | 000 ⇔ 009 | Pas de fonction | |
| 010 ⇔ 099 | Stroboscope, lent à rapide | ||
| 100 ⇔ 109 | Pas de fonction | ||
| 110 ⇔ 179 | Effet de foudre, lent à rapide | ||
| 180 ⇔ 189 | Pas de fonction | ||
| 190 ⇔ 255 | Stroboscope aléatoire, lent à rapide | ||
| 13 | Programmes automatiques | 000 ⇔ 040 | Pas de fonction |
| 041 ⇔ 050 | Programme automatique 1 | ||
| 051 ⇔ 060 | Programme automatique 2 | ||
| 061 ⇔ 070 | Programme automatique 3 | ||
| 071 ⇔ 080 | Programme automatique 4 | ||
| 081 ⇔ 090 | Programme automatique 5 | ||
| 091 ⇔ 100 | Programme automatique 6 | ||
| 101 ⇔ 110 | Programme automatique 7 | ||
| 111 ⇔ 120 | Programme automatique 8 | ||
| 121 ⇔ 130 | Programme automatique 9 | ||
| 131 ⇔ 140 | Programme automatique 10 | ||
| 141 ⇔ 150 | Programme automatique personnalisé 1 | ||
| 151 ⇔ 160 | Programme automatique personnalisé 2 | ||
| 161 ⇔ 170 | Programme automatique personnalisé 3 | ||
| 171 ⇔ 180 | Programme automatique personnalisé 4 | ||
| 181 ⇔ 190 | Programme automatique personnalisé 5 | ||
| 191 ⇔ 200 | Programme automatique personnalisé 6 | ||
| 201 ⇔ 210 | Programme automatique personnalisé 7 | ||
| 211 ⇔ 220 | Programme automatique personnalisé 8 | ||
| 221 ⇔ 230 | Programme automatique personnalisé 9 | ||
| 231 ⇔ 255 | Programme automatique personnalisé 10 | ||
| 14 | Vitesse du programme | 000 ⇔ 255 | Vitesse du programme automatique, lente à rapide |
| 15 Vitesse du gradateur | 000 ⇔ 009 | Préréglage de vitesse d'assombrissement à partir du menu affichage | |
| 010 ⇔ 029 | Arrêt du mode de vitesse d'assombrissement | ||
| 030 ⇔ 069 | Mode 1 de vitesse d'assombrissement (rapide) | ||
| 070 ⇔ 129 | Mode 2 de vitesse d'assombrissement | ||
| 130 ⇔ 189 | Mode 3 de vitesse d'assombrissement | ||
| 190 ⇔ 255 | Mode 4 de vitesse d'assombrissement (lente) |
TR16 (15 canaux)
| Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 Gradateur 000 ⇔ 255 0–100% | |||
| 2 | Gradateur fin (lorsque le canal 13 est 000 ⇔ 140) | 000 ⇔ 255 | Contrôle fin (16 bits) |
| Durée de pas (lorsque le canal 13 est 141 ⇔ 255) | 000 ⇔ 255 | Durée de pas du programme personnalisé, court à long | |
| 3 | Rouge (lorsque le canal 13 est 000 ⇔ 140) | 000 ⇔ 255 | 0–100% |
| Vitesse du fondu (lorsque le canal 13 est 141 ⇔ 255) | 000 ⇔ 255 | Vitesse du fondu du programme personnalisé, lent à rapide | |
| 4 | Rouge fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 5 | V e r t | 000 ⇔ 255 0–100% | |
| 6 | Vert fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 7 | B l e u | 000 ⇔ 255 0–100% | |
| 8 | Bleu fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 9 | Blanc | 000 ⇔ 255 | 0–100% |
| 10 | Blanc fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 11 | Macro de couleur | 000 ⇔ 010 Pas de fonction011 ⇔ 030 Rouge: 100% Vert: 0–100% Bleu: 0% Blanc: 0%031 ⇔ 050 Rouge: 100–0% Vert: 100% Bleu: 0% Blanc: 0%051 ⇔ 070 Rouge: 0% Vert: 100% Bleu: 0–100% Blanc: 0%071 ⇔ 090 Rouge: 0% Vert: 100–0% Bleu: 100% Blanc: 0%091 ⇔ 110 Rouge: 0–100% Vert: 0% Bleu: 100% Blanc: 0%111 ⇔ 130 Rouge: 100% Vert: 0% Bleu: 100–0% Blanc: 0%131 ⇔ 150 Rouge: 100% Vert: 0–100% Bleu: 0–100% Blanc: 0%151 ⇔ 170 Rouge: 100–0% Vert: 100–0% Bleu: 100% Blanc: 0%171 ⇔ 195 Rouge: 100% Vert: 100% Bleu: 100% Blanc: 100%196 ⇔ 200 Blanc 1201 ⇔ 205 Blanc 2206 ⇔ 210 Blanc 3211 ⇔ 215 Blanc 4216 ⇔ 220 Blanc 5221 ⇔ 225 Blanc 6226 ⇔ 230 Blanc 7231 ⇔ 235 Blanc 8236 ⇔ 240 Blanc 9241 ⇔ 245 Blanc 10246 ⇔ 250 Blanc 11251 ⇔ 255 Blanc 12 | |
| 12 | Strobe | 000 ⇔ 009 Pas de fonction010 ⇔ 099 Stroboscope, lent à rapide100 ⇔ 109 Pas de fonction110 ⇔ 179 Effet de foudre, lent à rapide180 ⇔ 189 Pas de fonction190 ⇔ 255 Stroboscope aléatoire, lent à rapide | |
Canal Fonction Valeur Pourcentage/Configuration
| 13 | Programmes automatiques | 000 ⇔ 040 | Pas de fonction |
| 041 ⇔ 050 | Programme automatique 1 | ||
| 051 ⇔ 060 | Programme automatique 2 | ||
| 061 ⇔ 070 | Programme automatique 3 | ||
| 071 ⇔ 080 | Programme automatique 4 | ||
| 081 ⇔ 090 | Programme automatique 5 | ||
| 091 ⇔ 100 | Programme automatique 6 | ||
| 101 ⇔ 110 | Programme automatique 7 | ||
| 111 ⇔ 120 | Programme automatique 8 | ||
| 121 ⇔ 130 | Programme automatique 9 | ||
| 131 ⇔ 140 | Programme automatique 10 | ||
| 141 ⇔ 150 | Programme automatique personnalisé 1 | ||
| 151 ⇔ 160 | Programme automatique personnalisé 2 | ||
| 161 ⇔ 170 | Programme automatique personnalisé 3 | ||
| 171 ⇔ 180 | Programme automatique personnalisé 4 | ||
| 181 ⇔ 190 | Programme automatique personnalisé 5 | ||
| 191 ⇔ 200 | Programme automatique personnalisé 6 | ||
| 201 ⇔ 210 | Programme automatique personnalisé 7 | ||
| 211 ⇔ 220 | Programme automatique personnalisé 8 | ||
| 221 ⇔ 230 | Programme automatique personnalisé 9 | ||
| 231 ⇔ 255 | Programme automatique personnalisé 10 | ||
| 14 | Vitesse du programme | 000 ⇔ 255 | Vitesse du programme automatique, lente à rapide |
| 15 Vitesse du gradateur | 000 ⇔ 009 | Préréglage de vitesse d'assombrissement à partir du menu affichage | |
| 010 ⇔ 029 | Arrêt du mode de vitesse d'assombrissement | ||
| 030 ⇔ 069 | Mode 1 de vitesse d'assombrissement (rapide) | ||
| 070 ⇔ 129 | Mode 2 de vitesse d'assombrissement | ||
| 130 ⇔ 189 | Mode 3 de vitesse d'assombrissement | ||
| 190 ⇔ 255 | Mode 4 de vitesse d'assombrissement (lente) | ||
TOUR (10 canaux)
Canal Fonction Valeur Pourcentage/Configuration
| 1 | G r a d | a t | e u r | 000 ⇔ 255 0–100% |
| 2 | Rouge (lorsque le canal 8 est 000 ⇔ 140) | 000 ⇔ 255 | 0–100% | |
| Durée de pas (lorsque le canal 8 est 141 ⇔ 255) | 000 ⇔ 255 | Durée de pas du programme personnalisé, court à long | ||
| 3 | Vert (lorsque le canal 8 est 000 ⇔ 140) | 000 ⇔ 255 | 0–100% | |
| Vitesse du fondu (lorsque le canal 8 est 141 ⇔ 255) | 000 ⇔ 255 | Vitesse du fondu du programme personnalisé, lent à rapide | ||
| 4 | B l e u | 000 ⇔ 255 0–100% | ||
| 5 | B l a n | c | 000 ⇔ 255 0–100% | |
| Canal | Fonction | Valeur | Pourcentage/Configuration |
| 6 Macro de couleur | 000 ⇔ 010 | Pas de fonction | |
| 011 ⇔ 030 | Rouge: 100% Vert: 0–100% Bleu: 0% Blanc: 0% | ||
| 031 ⇔ 050 | Rouge: 100–0% Vert: 100% Bleu: 0% Blanc: 0% | ||
| 051 ⇔ 070 | Rouge: 0% Vert: 100% Bleu: 0–100% Blanc: 0% | ||
| 071 ⇔ 090 | Rouge: 0% Vert: 100–0% Bleu: 100% Blanc: 0% | ||
| 091 ⇔ 110 | Rouge: 0–100% Vert: 0% Bleu: 100% Blanc: 0% | ||
| 111 ⇔ 130 | Rouge: 100% Vert: 0% Bleu: 100–0% Blanc: 0% | ||
| 131 ⇔ 150 | Rouge: 100% Vert: 0–100% Bleu: 0–100% Blanc: 0% | ||
| 151 ⇔ 170 | Rouge: 100–0% Vert: 100–0% Bleu: 100% Blanc: 0% | ||
| 171 ⇔ 195 | Rouge: 100% Vert: 100% Bleu: 100% Blanc: 100% | ||
| 196 ⇔ 200 | Blanc 1 | ||
| 201 ⇔ 205 | Blanc 2 | ||
| 206 ⇔ 210 | Blanc 3 | ||
| 211 ⇔ 215 | Blanc 4 | ||
| 216 ⇔ 220 | Blanc 5 | ||
| 221 ⇔ 225 | Blanc 6 | ||
| 226 ⇔ 230 | Blanc 7 | ||
| 231 ⇔ 235 | Blanc 8 | ||
| 236 ⇔ 240 | Blanc 9 | ||
| 241 ⇔ 245 | Blanc 10 | ||
| 246 ⇔ 250 | Blanc 11 | ||
| 251 ⇔ 255 | Blanc 12 | ||
| 7 | S t r o | 000 ⇔ 009 | Pas de fonction |
| 010 ⇔ 099 | Stroboscope, lent à rapide | ||
| 100 ⇔ 109 | Pas de fonction | ||
| 110 ⇔ 179 | Effet de foudre, lent à rapide | ||
| 180 ⇔ 189 | Pas de fonction | ||
| 190 ⇔ 255 | Stroboscope aléatoire, lent à rapide | ||
| 8 | Programmes automatiques | 000 ⇔ 040 | Pas de fonction |
| 041 ⇔ 050 | Programme automatique 1 | ||
| 051 ⇔ 060 | Programme automatique 2 | ||
| 061 ⇔ 070 | Programme automatique 3 | ||
| 071 ⇔ 080 | Programme automatique 4 | ||
| 081 ⇔ 090 | Programme automatique 5 | ||
| 091 ⇔ 100 | Programme automatique 6 | ||
| 101 ⇔ 110 | Programme automatique 7 | ||
| 111 ⇔ 120 | Programme automatique 8 | ||
| 121 ⇔ 130 | Programme automatique 9 | ||
| 131 ⇔ 140 | Programme automatique 10 | ||
| 141 ⇔ 150 | Programme automatique personnalisé 1 | ||
| 151 ⇔ 160 | Programme automatique personnalisé 2 | ||
| 161 ⇔ 170 | Programme automatique personnalisé 3 | ||
| 171 ⇔ 180 | Programme automatique personnalisé 4 | ||
| 181 ⇔ 190 | Programme automatique personnalisé 5 | ||
| 191 ⇔ 200 | Programme automatique personnalisé 6 | ||
| 201 ⇔ 210 | Programme automatique personnalisé 7 | ||
| 211 ⇔ 220 | Programme automatique personnalisé 8 | ||
| 221 ⇔ 230 | Programme automatique personnalisé 9 | ||
| 231 ⇔ 255 | Programme automatique personnalisé 10 | ||
| 9 | Vitesse du programme | 000 ⇔ 255 | Vitesse du programme automatique, lente à rapide |
| 10 | Vitesse du gradateur | 000 ⇔ 009 | Préréglage de vitesse d'assombrissement à partir du menu affichage |
| 010 ⇔ 029 | Arrêt du mode de vitesse d'assombrissement | ||
| 030 ⇔ 069 | Mode 1 de vitesse d'assombrissement (rapide) | ||
| 070 ⇔ 129 | Mode 2 de vitesse d'assombrissement | ||
| 130 ⇔ 189 | Mode 3 de vitesse d'assombrissement | ||
| 190 ⇔ 255 | Mode 4 de vitesse d'assombrissement (lente) |
SSP (7 canaux)
Canal Fonction Valeur Pourcentage/Configuration
| 1 | G | r | a | d | a | t | e | u | r | 000 ⇔ 255 0–100% |
| 2 Rouge | 000 ⇔ 255 0–100% | |||||||||
| 3 | V | e | r | t | 000 ⇔ 255 0–100% | |||||
| 4 | B | l | e | u | 000 ⇔ 255 0–100% | |||||
| 5 | B | l | a | n | c | 000 ⇔ 255 0–100% | ||||
| 6 | S | t | r | o | 000 ⇔ 009 | Pas de fonction | ||||
| 010 ⇔ 099 | Stroboscope, lent à rapide | |||||||||
| 100 ⇔ 109 | Pas de fonction | |||||||||
| 110 ⇔ 179 | Effet de foudre, lent à rapide | |||||||||
| 180 ⇔ 189 | Pas de fonction | |||||||||
| 190 ⇔ 255 | Stroboscope aléatoire, lent à rapide | |||||||||
| 7 Vitesse du gradateur | 000 ⇔ 009 | Préréglage de vitesse d'assombrissement à partir du menu affichage | ||||||||
| 010 ⇔ 029 | Arrêt du mode de vitesse d'assombrissement | |||||||||
| 030 ⇔ 069 | Mode 1 de vitesse d'assombrissement (rapide) | |||||||||
| 070 ⇔ 129 | Mode 2 de vitesse d'assombrissement | |||||||||
| 130 ⇔ 189 | Mode 3 de vitesse d'assombrissement | |||||||||
| 190 ⇔ 255 | Mode 4 de vitesse d'assombrissement (lente) | |||||||||
HSIC (7 canaux)
| Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | Gradateur | 000 ⇔ 255 | 0–100% |
| 2 | Teinte | 000 ⇔ 255 | 0–100% |
| 3 | Teinte fin | 000 ⇔ 255 | 0–100% |
| 4 | Saturation | 000 ⇔ 255 | 0–100% |
| 5 | Température de couleur | 000 ⇔ 010 | Pas de fonction |
| 011 ⇔ 030 | Blanc 1 | ||
| 031 ⇔ 050 | Blanc 2 | ||
| 051 ⇔ 070 | Blanc 3 | ||
| 071 ⇔ 090 | Blanc 4 | ||
| 091 ⇔ 110 | Blanc 5 | ||
| 111 ⇔ 130 | Blanc 6 | ||
| 131 ⇔ 150 | Blanc 7 | ||
| 151 ⇔ 170 | Blanc 8 | ||
| 171 ⇔ 190 | Blanc 9 | ||
| 191 ⇔ 210 | Blanc 10 | ||
| 211 ⇔ 230 | Blanc 11 | ||
| 231 ⇔ 255 | Blanc 12 | ||
| 6 | Stroboscope | 000 ⇔ 009 | Pas de fonction |
| 010 ⇔ 099 | Stroboscope, lent à rapide | ||
| 100 ⇔ 109 | Pas de fonction | ||
| 110 ⇔ 179 | Effet de foudre, lent à rapide | ||
| 180 ⇔ 189 | Pas de fonction | ||
| 190 ⇔ 255 | Stroboscope aléatoire, lent à rapide | ||
| 7 | Vitesse du gradateur | 000 ⇔ 009 | Préréglage de vitesse d'assombrissement à partir du menu affichage |
| 010 ⇔ 029 | Arrêt du mode de vitesse d'assombrissement | ||
| 030 ⇔ 069 | Mode 1 de vitesse d'assombrissement (rapide) | ||
| 070 ⇔ 129 | Mode 2 de vitesse d'assombrissement | ||
| 130 ⇔ 189 | Mode 3 de vitesse d'assombrissement | ||
| 190 ⇔ 255 | Mode 4 de vitesse d'assombrissement (lente) |
