Notice Chauvet COLORado Solo Batten 4 - page 39
39 / 96
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Projecteur à LED en barre (Batten) pour éclairage scénique
Marque Chauvet
Modèle COLORado Solo Batten 4
Alimentation électrique 100-240 V CA, 50/60 Hz (alimentation universelle)
Consommation maximale Environ 200 W (estimation d'après le nombre d'unités en chaîne)
Indice de protection IP65 (résistant aux intempéries, usage extérieur)
Sources lumineuses LED RVBAW (Rouge, Vert, Bleu, Ambre, Blanc)
Nombre de cellules 4 cellules indépendantes
Angle de faisceau Non spécifié, typique pour ce type : environ 10° x 60° (estimation)
Protocoles de contrôle DMX512, Art-Net, sACN, RDM
Personnalités DMX 18 modes (3 à 56 canaux) : RGB, RGBA, RGBAW, HSIC, etc.
Connecteurs Entrée/sortie PowerCon IP65 (alimentation), 5 broches XLR DMX, etherCON RJ45 (Ethernet)
Nombre max. d'unités en chaîne 14 unités à 120 V, 24 à 208 V, 26 à 230 V
Fonctions intégrées Macros de couleurs, températures de couleur, stroboscope, programmes automatiques, mixage manuel
Mode Maître/Esclave Oui, via DMX
Serveur Web intégré Oui, pour configuration réseau et contrôle via navigateur
Température ambiante de fonctionnement -20 °C à 45 °C (démarrage min. -20°C, fonctionnement min. -30°C)
Ventilation Convection naturelle (pas de ventilateur)
Montage Supports Omega inclus, nécessite câble de sécurité
Entretien et nettoyage Débrancher avant nettoyage, utiliser un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité Ne pas ouvrir (aucune pièce réparable), ne pas regarder la source lumineuse, boîtier brûlant en fonctionnement, utiliser un câble de sécurité en hauteur
Contenu de la boîte COLORado Solo Batten 4, supports Omega, cordon d'alimentation IP65, filtre mural, manuel de référence

FOIRE AUX QUESTIONS - COLORado Solo Batten 4 Chauvet

Comment connecter plusieurs COLORado Solo Batten 4 en chaîne ?
Branchez le cordon d'alimentation du premier appareil sur le secteur, puis reliez les appareils suivants avec des câbles PowerCon IP65. Le nombre maximal d'unités dépend de la tension : 14 à 120 V, 24 à 208 V, 26 à 230 V.
Quels protocoles de contrôle sont supportés ?
Le COLORado Solo Batten 4 supporte le DMX512 (5 broches), Art-Net et sACN (via Ethernet). Il est également compatible RDM pour la gestion à distance.
Comment régler l'adresse DMX ?
Accédez au menu Protocol sur l'écran, sélectionnez DMX512, puis Start Address pour choisir l'adresse de départ entre 1 et 510. Validez avec le bouton ENTER.
Puis-je utiliser l'appareil en extérieur sous la pluie ?
Oui, l'indice de protection est IP65, ce qui permet une utilisation en extérieur. Assurez-vous cependant de protéger les connecteurs non utilisés avec les capuchons fournis.
Comment créer un programme automatique personnalisé ?
Dans le menu Auto Programs, sélectionnez User Program 1-10 puis Edit. Vous pouvez définir jusqu'à 30 scènes avec les couleurs RVBAW, le stroboscope et la vitesse.
Que faire si l'écran affiche un message de code d'accès ?
Le code d'accès par défaut est ←, →, ↑, ↓, ←. Saisissez-le avec les touches de navigation. Ce code n'est pas modifiable.
Comment mettre à jour le firmware ?
Le firmware se met à jour via le port USB (non documenté ici) ou via le serveur web. Consultez le manuel d'utilisation complet sur le site de Chauvet pour la procédure détaillée.
Quelle est la température de couleur maximale ?
L'appareil propose des préréglages de température de couleur de 1800 K à 8000 K. Vous pouvez les sélectionner via les canaux DMX ou le menu Color Temperature Presets.
Comment nettoyer le projecteur ?
Débranchez l'appareil et attendez qu'il refroidisse. Utilisez un chiffon doux et sec pour nettoyer le boîtier et les lentilles. N'utilisez pas de produits chimiques ou abrasifs.
Que faire en cas de perte du signal DMX ?
Dans le menu Settings > DMX Error/Loss, vous pouvez choisir entre Hold Last (maintient la dernière commande) ou Blackout (extinction générale).

Questions des utilisateurs sur COLORado Solo Batten 4 Chauvet

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Chauffage au format PDF gratuitement ! Retrouvez votre notice COLORado Solo Batten 4 - Chauvet et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil COLORado Solo Batten 4 de la marque Chauvet.

MODE D'EMPLOI COLORado Solo Batten 4 Chauvet

À Propos de ce Manuel

Le Manuel de Référence du COLORado Solo Batten 4 (MdR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

- Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne.

- ATTENTION : le boîtier de cet appareil est brûlant lors du fonctionnement.

• Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.

- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de l'appareil lorsque celui-ci fonctionne.

- Attention : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.

- Ne convient pas aux installations permanentes en extérieur sur des sites sujets à des conditions environnementales extrêmes. Cela inclut par exemple :

• L'exposition à un environnement marin ou à une solution saline (à moins de 4,8 kilomètres d'un corps d'eau salée).
- Lorsque les températures moyennes hautes ou basses du site dépassent les plages de températures indiquées dans ce manuel.
- Les sites qui sont sujets aux inondations ou qui présentent un risque d'être ensevelis sous la neige.
• Tout autre endroit où le produit risque d'être soumis à des rayonnements extrêmes ou à des substances caustiques.

• Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.

• N'immergez PAS ce produit (IP 65). Un usage normal en extérieur est autorisé.

• N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.

- Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.

- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.

- Transportez/Suspendez cet appareil UNIQUEMENT par le support de montage dont il est doté.

- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.

- La température ambiante maximale supportée par ce produit est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

- La température de démarrage minimale est de -20^ (-4°F). Ne pas démarrer l'appareil à des températures plus basses.

- La température ambiante minimale est de -30^ (-22°F). Ne pas utiliser l'appareil à des températures plus basses.

Conformité FCC

Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes:

  1. Cet appareil ne doit pas causer d'interférences nuisibles, et
  2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'equipement.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Ce Qui est Inclus

• COLORado Solo Batten 4 avec écran anti-éblouissement

- Fixations Omega

• Cordon d'Alimentation Seetronic Powerkon IP65

• Manuel de Référence

- Filtre mur lavage

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion Électrique

Vous pouvez connecter jusqu'à 14 COLORado Solo Batten 4 à 120 V, 24 unités à 208 V ou 26 unités à 230 V. Vous pouvez vous procurer séparément des cordons d'alimentation.

Prise CA

ConnexionCâble (États-Unis)Câble (Europe)Couleur de la vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/JauneVert/JauneVert

Chauvet COLORado Solo Batten 4 - Connexion Électrique - 1

  • Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
  • Lors de l'utilisation de cet appareil en environnement extérieur, utilisez des câbles de d'alimentation et de données certifiés IP65 au minimum. Assurez-vous de protéger les ports d'alimentation et de données non utilisés avec les couvercles IP 65 fournis.

Connexions du signal

Vous pouvez relier le COLORado Solo Batten 4 à un contrôleur ou à un logiciel de contrôle à l'aide d'une connexion DMX ou une connexion Ethernet. En cas d'utilisation du COLORado Solo Batten 4, conjointement avec d'autres appareils compatibles avec les protocoles Art-Net™ ou sACN, vous gardez le contrôle individuel sur un même réseau. Veuillez consulter le manuel d'utilisation pour plus d'informations sur la connexion et la configuration de l'appareil avec ces signaux.

Personnalités de contrôle

Le COLORado Solo Batten 4 utilise les protocoles DMX, Art-Net™ et sACN pour ses 18 personnalités de contrôle allant de 3 canaux à 56 canaux en mode 1 cellule et 4 cellules:

Mode1 cellule4 cellules
RGB312
RGB EXT827
RGBA416
RGBA EXT931
RGBAW520
RGBAW EXT1035
RGBAW Fine1040
RGBAW FULL1656
HSIC929

Connexion DMX

Le COLORado Solo Batten 4 fonctionnera avec une console DMX au moyen d'une connexion série DMX à 5 broches. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion Art-Net™

Art-Net™ est un protocole Ethernet par TCP/IP qui permet de transférer de grandes quantités de données DMX512 en utilisant une connexion etherCON RJ45 sur un grand réseau. Une introduction au protocole Art-Net™ est disponible sur le site internet www.chauvetprofessional.com. Chauvet Professional recommande d'utiliser le mode Unicast pour de meilleurs résultats.

Art-Net™ conçu et droit d'auteur par Artistic Licence Holdings Ltd.

Connexion sACN

Également appelé ANSI E1.31, le streaming ACN est un protocole Ethernet qui utilise les couches et le formatage de l'Architecture for Control Networks pour transporter des données DMX512 par IP ou tout autre réseau compatible ACN.

Connexion Maître/ Esclave

Le COLORado Solo Batten 4 utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le COLORado Solo Batten 4 supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Utilisez au moins deux points de fixation par appareil. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir notre gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

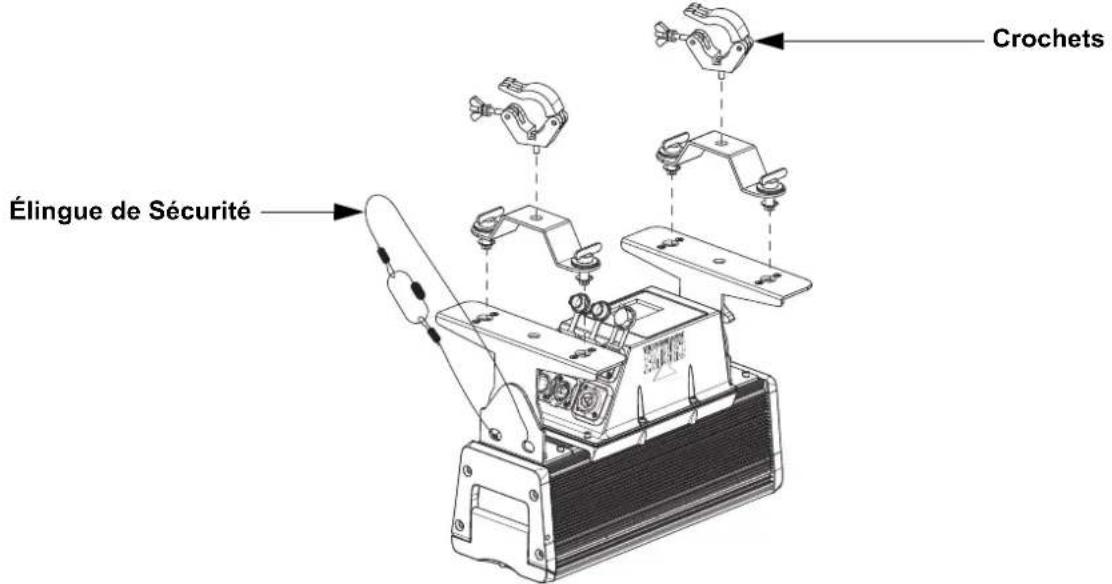

Schéma de Montage de l'Appareil

Chauvet COLORado Solo Batten 4 - Schéma de Montage de l'Appareil - 1

text_image Élingue de Sécurité Crochets

Serveur web

Le serveur web de l'COLORado Solo Batten 4 peut être accédé à partir de n'importe quel ordinateur connecté sur le même réseau que l'appareil. Il permet un accès réseau aux informations systèmes et aux paramètres tels que le protocole de contrôle et l'adresse de démarrage. Il permet également de tester la sortie de couleur et de modifier le mot de passe du serveur web.

Pour accéder au serveur web:

  1. Paramétrez l'adresse IP du réseau afin que le premier chiffre soit identique à celui de l'adresse IP de l'appareil.
  2. Saisissez l'adresse IP de l'appareil dans la barre d'adresse d'un navigateur Internet.
  3. Saisissez admin en tant que nom d'utilisateur et mot de passe pour vous identifier.

Description du Tableau de Commandes

Bouton Fonction

Permet la sortie du menu ou de la fonction en cours
Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques
Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques

Code d'accès

Une fois affiché, saisissez le code d'accès suivant comme suit: , , , , .

Ce code ne peut pas être modifié et doit être saisi sur demande.

Gamme des Macros de Couleurs

Valeurs des Canaux DMXValeur RougeValeur VertValeur BleuValeur AmbreValeur Blanc
000 ⇔ 010Pas de fonctionPas de fonctionPas de fonctionPas de fonctionPas de fonction
011 ⇔ 034 100% 0–100% 0% 0% 0%
035 ⇔ 059100–0%100%0%0%0%
060 ⇔ 0840%100%0–100%0%0%
085 ⇔ 1090%100–0%100%0%0%
110 ⇔ 1340–100%0%100%0%0%
135 ⇔ 159100%0%100–0%0%0%
160 ⇔ 184100%0–100%0–100%0%0%
185 ⇔ 209100–0%100–0%100%0%0%
210 ⇔ 255100% 100%100% 100% 100%

Gamme des températures de couleur

Valeurs des Canaux DMXTempérature de Couleur
000 ⇔ 010Pas de fonction
011 ⇔ 0281800K
029 ⇔ 0462200K
047 ⇔ 0642700K
065 ⇔ 0823000K
083 ⇔ 1003200K
101 ⇔ 1183500K
119 ⇔ 1364000K
137 ⇔ 1544200K
155 ⇔ 1724500K
173 ⇔ 1905600K
191 ⇔ 2086000K
209 ⇔ 2266500K
227 ⇔ 2447200K
245 ⇔ 2558000K

Chauvet COLORado Solo Batten 4 - Code d'accès - 1

Les températures de couleur ci-dessus sont des rendus simulés de la sortie de couleur effectivement générée par comparaison avec une lampe tungstène à la température de couleur spécifiée. Chauvet ne donne aucune garantie sur la précision de la sortie de couleur.

Plan du Menu

Menu PrincipalNiveaux de Programmation Description
ProtocolDMX512Définit le protocole de contrôle
Art-Net
Art-Net to DMX
sACN
Start Address1-510*Permet de sélectionner l'adresse de démarrage (*le canal le plus élevé est restreint à la personnalité choisie)
Personality1 Cell1 Cell - RGB 3 canaux: RVB
1 Cell - RGB EXT8 canaux: gradateur 16-bit, RVB, macro de couleur, température de couleur, stroboscope
1 Cell - RGBA 4 canaux: RVBA
1 Cell - RGBA EXT9 canaux: gradateur 16-bit, RVBA, macro de couleur, température de couleur, stroboscope
1 Cell - RGBAW 5 canaux: RVBAB
1 Cell - RGBAW EXT10 canaux: gradateur 16-bit, RVBAB, macro de couleur, température de couleur, stroboscope
1 Cell - RGBAW Fine 10 canaux: RVBAB 16-bit
1 Cell - RGBAW FULL16 canaux: gradateur 16-bit, RVBAB 16-bit, macro de couleur, température de couleur, stroboscope, vitesse du gradation
1 Cell - HSIC9 canaux: gradateur, teinte 16-bit, saturation, stroboscope, macro de couleur, température de couleur, vitesse du gradation, saturation GN
1 Cell - RGBAW Basic13 canaux: gradateur 16-bit, RVBAB, macro de couleur, température de couleur, stroboscope, programmes automatiques, vitesse automatique, délai automatique
4 Cell4 Cell - RGB 12 canaux (4 cellules): RVB
4 Cell - RGB EXT27 canaux (4 cellules): gradateur 16-bit, RGB, macro de couleur, température de couleur, stroboscope
4 Cell - RGBA 16 canaux (4 cellules): RVBA
4 Cell - RGBA EXT31 canaux (4 cellules): gradateur 16-bit, RVBA, macro de couleur, température de couleur, stroboscope
4 Cell - RGBAW 20 canaux (4 cellules): RVBAB
4 Cell - RGBAW EXT35 canaux (4 cellules): gradateur 16-bit, RGBAW, macro de couleur, température de couleur, stroboscope
4 Cell - RGBAW Fine40 canaux (4 cellules): RVBAB 16-bit
4 Cell - RGBAW FULL56 canaux (4 cellules): gradateur 16-bit, RVBAB 16-bit, macro de couleur, température de couleur, stroboscope, vitesse du gradation
4 Cell - HSIC29 canaux (4 cellules):gradateur, teinte 16-bit, saturation, stroboscope, macro de couleur, température de couleur, vitesse du gradation
NetworkNet Switch2.x.x.xDéfinit le réseau sur une adresse IP prédéfinie en 2.x.x.x
10.x.x.xDéfinit le réseau sur une adresse IP prédéfinie en 10.x.x.x
IP ModeDefault IP Adresse IP par défaut
Custom IP ____. ____. ____. ____. Définit l'adresse IP manuellement
Universe000-255 (Art-NetTM/DMX) ou 001-256 (sACN)Définit l'univers pour les protocoles Art-NetTM ou sACN
Menu PrincipalNiveaux de ProgrammationDescription
Output SettingPower ModeÉvite de dépasser la température maximale en ajustant la intensité de sortie
Steady ModeUtilise un intensité de sortie inférieur à un rythme constant pour éviter de dépasser la température maximale
Static ColorsPreset ColorsColor 1-140-100%Couleurs statiques prédéfinies
Color Temperature PresetsWhite 1-14Températures de couleur préréglées
Manual Color MixerRed Red0-255Combine les couleurs rouge, vert, bleu,ambre et blanc pour un résultat personnalisé
Green Green0-255
Blue Blue0-255
Amber Amber0-255
White White0-255
Auto ProgramsRunAuto 1-100-100%Sélectionne les programmes automatiques et vitesse auto
User Program 1-10
EditUser Program 1-10Scene 01-30Red 0-255Sélectionne et édite un programme personnalisé
Green 0-255
Blue 0-255
Amber 0-255
White 0-255
Strobe 0-255
Master/SlaveMaster Mode DMX (maître)
Slave Mode esclave
Dimmer ModeOff Assombrissement linéaire
Dimmer 1-4Courbes de gradation Dimmer 1 (rapide) à Dimmer 4 (lent)
LED Frequency600HzPermet de sélectionner la fréquence de sortie MLI
1200Hz
2000Hz
4000Hz
6000Hz
25000Hz
Cell Order1 - 4(Left to Right)Définit l'ordre des cellules
4 - 1(Right to Left)
Settings**** (Enter Passcode)DMX Error/LossHold LastEn cas de perte de DMX, la dernière commande se maintiendra
BlackoutMet l'unité en noir général en cas de perte de DMX
Display Backlight TimeoutOn Affichage rétro-éclairage toujours active
10sDésactive l'affichage rétro-éclairage après 10 secondes d'inactivité
20sDésactive l'affichage rétro-éclairage après 20 secondes d'inactivité
30sDésactive l'affichage rétro-éclairage après 30 secondes d'inactivité
Display PasscodeOnVerrouillage de l'affichage (le code d'accès est,,),,,
Off
Menu PrincipalNiveaux de ProgrammationDescription
InformationFixture Hours--------:--------Affiche le nombre total des heures, minutes et secondes du produit
Firmware Version V._.Affiche la version du logiciel installée
Device Label Coloradodo Solo Batten 4 Affiche le nom du produit pour RDM
Device UID--------Affiche l'ID de l'appareil
MAC Address _-------- Affiche l'adresse MAC
Factory Reset****(Enter Passcode)NoPermet de réinitialiser aux valeurs par défaut d'usine
Yes

Valeurs DMX à 4 cellules

4 Cell HSIC (29 canaux)

CanalFonctionValeurPourcentage/Configuration
1Gradateur 1000 ⇔ 2550–100%
2Teinte 1000 ⇔ 2550–100%
3Teinte fin 1000 ⇔ 2550–100%
4Saturation 1000 ⇔ 2550–100%
5Stroboscope 1000 ⇔ 009Pas de fonction
010 ⇔ 099Stroboscope, lent à rapide
100 ⇔ 109Pas de fonction
110 ⇔ 179Effet de foudre, lent à rapide
180 ⇔ 189Pas de fonction
190 ⇔ 255Stroboscope aléatoire, lent à rapide
6Macros de couleur 1000 ⇔ 255Consultez la section Gamme des Macros de Couleurs
7Températures de couleur 1000 ⇔ 255Consultez la section Gamme des températures de couleur
8Gradateur 2000 ⇔ 2550–100%
9Teinte 2000 ⇔ 2550–100%
10Teinte fin 2000 ⇔ 2550–100%
11Saturation 2000 ⇔ 2550–100%
12Stroboscope 2000 ⇔ 009Pas de fonction
010 ⇔ 099Stroboscope, lent à rapide
100 ⇔ 109Pas de fonction
110 ⇔ 179Effet de foudre, lent à rapide
180 ⇔ 189Pas de fonction
13Macros de couleur 2000 ⇔ 255Consultez la section Gamme des Macros de Couleurs
14Températures de couleur 2000 ⇔ 255Consultez la section Gamme des températures de couleur
15Gradateur 3000 ⇔ 2550–100%
16Teinte 3000 ⇔ 2550–100%
17Teinte fin 3000 ⇔ 2550–100%
18Saturation 3000 ⇔ 2550–100%
19Stroboscope 3000 ⇔ 009Pas de fonction
010 ⇔ 099Stroboscope, lent à rapide
100 ⇔ 109Pas de fonction
110 ⇔ 179Effet de foudre, lent à rapide
180 ⇔ 189Pas de fonction
190 ⇔ 255Stroboscope aléatoire, lent à rapide
20Macros de couleur 3000 ⇔ 255Consultez la section Gamme des Macros de Couleurs
21Températures de couleur 3000 ⇔ 255Consultez la section Gamme des températures de couleur
22Gradateur 4000 ⇔ 2550–100%
23Teinte 4000 ⇔ 2550–100%
24Teinte fin 4000 ⇔ 2550–100%
25Saturation 4000 ⇔ 2550–100%
26 Stroboscope 4000 ⇔ 009Pas de fonction
010 ⇔ 099Stroboscope, lent à rapide
100 ⇔ 109Pas de fonction
110 ⇔ 179Effet de foudre, lent à rapide
180 ⇔ 189Pas de fonction
190 ⇔ 255Stroboscope aléatoire, lent à rapide
27Macros de couleur 4000 ⇔ 255Consultez la section Gamme des Macros de Couleurs
28Températures de couleur 4000 ⇔ 255Consultez la section Gamme des températures de couleur
29 Vitesse du gradateur000 ⇔ 009Préréglage de vitesse d'assombrissement à partir du menu affichage
010 ⇔ 029Arrêt du mode de vitesse d'assombrissement
030 ⇔ 069Mode 1 de vitesse d'assombrissement (rapide)
070 ⇔ 129Mode 2 de vitesse d'assombrissement
130 ⇔ 189Mode 3 de vitesse d'assombrissement
190 ⇔ 255Mode 4 de vitesse d'assombrissement (lente)

4 Cell RGBAW FUL (56 canaux)

CanalFonctionValeurPourcentage/Configuration
1G r a da te u r 000 ⇔ 255 0–100%
2Gradateur fin000 ⇔ 2550–100%
3Rouge 1000 ⇔ 2550–100%
4Rouge fin 1000 ⇔ 2550–100%
5Vert 1000 ⇔ 2550–100%
6Vert fin 1000 ⇔ 2550–100%
7Bleu 1000 ⇔ 2550–100%
8Bleu fin 1000 ⇔ 2550–100%
9Ambre 1000 ⇔ 2550–100%
10Ambre fin 1000 ⇔ 2550–100%
11Blanc 1000 ⇔ 2550–100%
12Blanc fin 1000 ⇔ 2550–100%
13Macros de couleur 1000 ⇔ 255Consultez la section Gamme des Macros de Couleurs
14Températures de couleur 1000 ⇔ 255Consultez la section Gamme des températures de couleur
15 Stroboscope 1000 ⇔ 009Pas de fonction
010 ⇔ 099Stroboscope, lent à rapide
100 ⇔ 109Pas de fonction
110 ⇔ 179Effet de foudre, lent à rapide
180 ⇔ 189Pas de fonction
190 ⇔ 255Stroboscope aléatoire, lent à rapide
16Rouge 2000 ⇔ 2550–100%
17Rouge fin 2000 ⇔ 2550–100%
18Vert 2000 ⇔ 2550–100%
19Vert fin 2000 ⇔ 2550–100%
20Bleu 2000 ⇔ 2550–100%
21Bleu fin 2000 ⇔ 2550–100%
22Ambre 2000 ⇔ 2550–100%
23Ambre fin 2000 ⇔ 2550–100%
24Blanc 2000 ⇔ 2550–100%
25Blanc fin 2000 ⇔ 2550–100%
26Macros de couleur 2000 ⇔ 255Consultez la section Gamme des Macros de Couleurs
27Températures de couleur 2000 ⇔ 255Consultez la section Gamme des températures de couleur
28 Stroboscope 2000 ⇔ 009Pas de fonction
010 ⇔ 099Stroboscope, lent à rapide
100 ⇔ 109Pas de fonction
110 ⇔ 179Effet de foudre, lent à rapide
180 ⇔ 189Pas de fonction
30 Rouge fin 3 000 ⇌ 255 0–100%
31 Vert3 000 ⇌ 255 0–100%
32 Vertfin 3 000 ⇌ 255 0–100%
33 Bleu3 000 ⇌ 255 0–100%
34 Bleufin 3 000 ⇌ 255 0–100%
35 Ambre3 000 ⇌ 255 0–100%
36 Ambre fin 3 000 ⇌ 255 0–100%
37 Blanc3 000 ⇌ 255 0–100%
38 Blanc fin 3 000 ⇌ 255 0–100%
39Macros de couleur 3000 ⇌ 255Consultez la sectionGamme des Macros de Couleurs
40Températures de couleur 3000 ⇌ 255Consultez la sectionGamme des températures de couleur
41 Stroboscope 3000 ⇌ 009Pas de fonction
010 ⇌ 099Stroboscope, lent à rapide
100 ⇌ 109Pas de fonction
110 ⇌ 179Effet de foudre, lent à rapide
180 ⇌ 189Pas de fonction
190 ⇌ 255Stroboscope aléatoire, lent à rapide
42 Rouge 4 000 ⇌ 255 0–100%
43 Rouge fin 4 000 ⇌ 255 0–100%
44 Vert4 000 ⇌ 255 0–100%
45 Vertfin 4 000 ⇌ 255 0–100%
46 Bleu4 000 ⇌ 255 0–100%
47 Bleufin 4 000 ⇌ 255 0–100%
48 Ambre4 000 ⇌ 255 0–100%
49 Ambre fin 4 000 ⇌ 255 0–100%
50 Blanc4 000 ⇌ 255 0–100%
51 Blanc fin 4 000 ⇌ 255 0–100%
52Macros de couleur 4000 ⇌ 255Consultez la sectionGamme des Macros de Couleurs
53Températures de couleur 4000 ⇌ 255Consultez la sectionGamme des températures de couleur
54 Stroboscope 4000 ⇌ 009Pas de fonction
010 ⇌ 099Stroboscope, lent à rapide
100 ⇌ 109Pas de fonction
110 ⇌ 179Effet de foudre, lent à rapide
180 ⇌ 189Pas de fonction

4 Cell RGBAW FIN (40 canaux)

CanalFonctionValeurPourcentage/Configuration
1 Rouge 1 000 ⇌ 255 0–100%
2 Rouge fin 1 000 ⇌ 255 0–100%
3V e r t1000 ⇌ 255 0–100%
4 Vert fin 1 000 ⇌ 255 0–100%
5B l e u1000 ⇌ 255 0–100%
6Bleu fin 1000 ⇌ 2550–100%
7Ambre 1000 ⇌ 2550–100%
8Ambre fin 1000 ⇌ 2550–100%
9Blanc 1000 ⇌ 2550–100%
10Blanc fin 1000 ⇌ 2550–100%
11Rouge 2000 ⇌ 2550–100%
12Rouge fin 2000 ⇌ 2550–100%
13Vert 2000 ⇌ 2550–100%
14Vert fin 2000 ⇌ 2550–100%
15Bleu 2000 ⇌ 2550–100%
16Bleu fin 2000 ⇌ 2550–100%
17Ambre 2000 ⇌ 2550–100%
18Ambre fin 2000 ⇌ 2550–100%
19Blanc 2000 ⇌ 2550–100%
20Blanc fin 2000 ⇌ 2550–100%
21Rouge 3000 ⇌ 2550–100%
22Rouge fin 3000 ⇌ 2550–100%
23Vert 3000 ⇌ 2550–100%
24Vert fin 3000 ⇌ 2550–100%
25Bleu 3000 ⇌ 2550–100%
26Bleu fin 3000 ⇌ 2550–100%
27Ambre 3000 ⇌ 2550–100%
28Ambre fin 3000 ⇌ 2550–100%
29Blanc 3000 ⇌ 2550–100%
30Blanc fin 3000 ⇌ 2550–100%
31Rouge 4000 ⇌ 2550–100%
32Rouge fin 4000 ⇌ 2550–100%
33Vert 4000 ⇌ 2550–100%
34Vert fin 4000 ⇌ 2550–100%
35Bleu 4000 ⇌ 2550–100%
36Bleu fin 4000 ⇌ 2550–100%
37Ambre 4000 ⇌ 2550–100%
38Ambre fin 4000 ⇌ 2550–100%
39Blanc 4000 ⇌ 2550–100%
40Blanc fin 4000 ⇌ 2550–100%

4 Cell RGBAW EXT (35 canaux)

CanalFonctionValeurPourcentage/Configuration
1G r a da te u r 000 ⇔ 255 0–100%
2G r a da te u r f i n 000 ⇔ 255 0
3 Rouge 1 000 ⇔ 255 0–100%
4V e r t1000 ⇔ 255 0–100%
5B l e u1000 ⇔ 255 0–100%
6Ambre 1000 ⇔ 2550–100%
7Blanc 1000 ⇔ 2550–100%
8Macros de couleur 1000 ⇔ 255Consultez la section Gamme des Macros de Couleurs
9Températures de couleur 1000 ⇔ 255Consultez la section Gamme des températures de couleur
10Stroboscope 1000 ⇔ 009Pas de fonction
010 ⇔ 099Stroboscope, lent à rapide
100 ⇔ 109Pas de fonction
110 ⇔ 179Effet de foudre, lent à rapide
180 ⇔ 189Pas de fonction
190 ⇔ 255Stroboscope aléatoire, lent à rapide
11Rouge 2000 ⇔ 2550–100%
12Vert 2000 ⇔ 2550–100%
13Bleu 2000 ⇔ 2550–100%
14Ambre 2000 ⇔ 2550–100%
15Blanc 2000 ⇔ 2550–100%
16Macros de couleur 2000 ⇔ 255Consultez la section Gamme des Macros de Couleurs
17Températures de couleur 2000 ⇔ 255Consultez la section Gamme des températures de couleur
18Stroboscope 2000 ⇔ 009Pas de fonction
010 ⇔ 099Stroboscope, lent à rapide
100 ⇔ 109Pas de fonction
110 ⇔ 179Effet de foudre, lent à rapide
180 ⇔ 189Pas de fonction
19Rouge 3000 ⇔ 2550–100%
20Vert 3000 ⇔ 2550–100%
21Bleu 3000 ⇔ 2550–100%
22Ambre 3000 ⇔ 2550–100%
23Blanc 3000 ⇔ 2550–100%
24Macros de couleur 3000 ⇔ 255Consultez la section Gamme des Macros de Couleurs
25Températures de couleur 3000 ⇔ 255Consultez la section Gamme des températures de couleur
26Stroboscope 3000 ⇔ 009Pas de fonction
010 ⇔ 099Stroboscope, lent à rapide
100 ⇔ 109Pas de fonction
110 ⇔ 179Effet de foudre, lent à rapide
180 ⇔ 189Pas de fonction
190 ⇔ 255Stroboscope aléatoire, lent à rapide
27Rouge 4000 ⇔ 2550–100%
28Vert 4000 ⇔ 2550–100%
29Bleu 4000 ⇔ 2550–100%
30Ambre 4000 ⇔ 2550–100%
31Blanc 4000 ⇔ 2550–100%
32Macros de couleur 4000 ⇔ 255Consultez la section Gamme des Macros de Couleurs
33Températures de couleur 4000 ⇔ 255Consultez la section Gamme des températures de couleur
34Stroboscope 4000 ⇔ 009Pas de fonction
010 ⇔ 099Stroboscope, lent à rapide
100 ⇔ 109Pas de fonction
110 ⇔ 179Effet de foudre, lent à rapide
180 ⇔ 189Pas de fonction
35 Stroboscope tout000 ⇌ 009Pas de fonction
010 ⇌ 099Stroboscope, lent à rapide
100 ⇌ 109Pas de fonction
110 ⇌ 179Effet de foudre, lent à rapide
180 ⇌ 189Pas de fonction
190 ⇌ 255Stroboscope aléatoire, lent à rapide

4 Cell RGBAW (20 canaux)

Canal Fonction Valeur Pourcentage/Configuration
1 Rouge 1 000 ⇌ 255 0–100%
2Vert 1000 ⇌ 2550–100%
3Bleu 1000 ⇌ 2550–100%
4Ambre 1000 ⇌ 2550–100%
5Blanc 1000 ⇌ 2550–100%
6 Rouge 2 000 ⇌ 255 0–100%
7Vert 2000 ⇌ 2550–100%
8Bleu 2000 ⇌ 2550–100%
9Ambre 2000 ⇌ 2550–100%
10Blanc 2000 ⇌ 2550–100%
11Rouge 3000 ⇌ 2550–100%
12Vert 3000 ⇌ 2550–100%
13Bleu 3000 ⇌ 2550–100%
14Ambre 3000 ⇌ 2550–100%
15Blanc 3000 ⇌ 2550–100%
16Rouge 4000 ⇌ 2550–100%
17Vert 4000 ⇌ 2550–100%
18Bleu 4000 ⇌ 2550–100%
19Ambre 4000 ⇌ 2550–100%
20Blanc 4000 ⇌ 2550–100%

4 Cell RGBA EXT (31 canaux)

CanalFonctionValeurPourcentage/Configuration
1Gra da te u r000 ⇔ 255 0-100%
2Gra da te u rf i n000 ⇔ 255 0
3 Rouge 1 000 ⇔ 255 0-100%
4Ver t1000 ⇔ 255 0-100%
5Ble u1000 ⇔ 255 0-100%
6Ambre 1000 ⇔ 2550-100%
7Macros de couleur 1000 ⇔ 255Consultez la section Gamme des Macros de Couleurs
8Températures de couleur 1000 ⇔ 255Consultez la section Gamme des températures de couleur
9 Stroboscope 1000 ⇔ 009Pas de fonction
010 ⇔ 099Stroboscope, lent à rapide
100 ⇔ 109Pas de fonction
110 ⇔ 179Effet de foudre, lent à rapide
180 ⇔ 189Pas de fonction
190 ⇔ 255Stroboscope aléatoire, lent à rapide
10Rouge 2000 ⇔ 2550-100%
11Vert 2000 ⇔ 2550-100%
12Bleu 2000 ⇔ 2550-100%
13Ambre 2000 ⇔ 2550-100%
14Macros de couleur 2000 ⇔ 255Consultez la section Gamme des Macros de Couleurs
15Températures de couleur 2000 ⇔ 255Consultez la section Gamme des températures de couleur
16Stroboscope 2000 ⇔ 009Pas de fonction
010 ⇔ 099Stroboscope, lent à rapide
100 ⇔ 109Pas de fonction
110 ⇔ 179Effet de foudre, lent à rapide
180 ⇔ 189Pas de fonction
190 ⇔ 255Stroboscope aléatoire, lent à rapide
17Rouge 3000 ⇔ 2550-100%
18Vert 3000 ⇔ 2550-100%
19Bleu 3000 ⇔ 2550-100%
20Ambre 3000 ⇔ 2550-100%
21Macros de couleur 3000 ⇔ 255Consultez la section Gamme des Macros de Couleurs
22Températures de couleur 3000 ⇔ 255Consultez la section Gamme des températures de couleur
23Stroboscope 3000 ⇔ 009Pas de fonction
010 ⇔ 099Stroboscope, lent à rapide
100 ⇔ 109Pas de fonction
110 ⇔ 179Effet de foudre, lent à rapide
180 ⇔ 189Pas de fonction
190 ⇔ 255Stroboscope aléatoire, lent à rapide
24Rouge 4000 ⇔ 2550-100%
25Vert 4000 ⇔ 2550-100%
26Bleu 4000 ⇔ 2550-100%
27Ambre 4000 ⇔ 2550-100%
28Macros de couleur 4000 ⇔ 255Consultez la section Gamme des Macros de Couleurs
29Températures de couleur 4000 ⇔ 255Consultez la section Gamme des températures de couleur
30Stroboscope 4000 ⇔ 009Pas de fonction
010 ⇔ 099Stroboscope, lent à rapide
100 ⇔ 109Pas de fonction
110 ⇔ 179Effet de foudre, lent à rapide
180 ⇔ 189Pas de fonction
190 ⇔ 255Stroboscope aléatoire, lent à rapide
31Stroboscope tout000 ⇔ 009Pas de fonction
010 ⇔ 099Stroboscope, lent à rapide
100 ⇔ 109Pas de fonction
110 ⇔ 179Effet de foudre, lent à rapide
180 ⇔ 189Pas de fonction
190 ⇔ 255Stroboscope aléatoire, lent à rapide

4 Cell RGBA (16 canaux)

CanalFonctionValeurPourcentage/Configuration
1 Rouge 1 000 ⇌ 255 0–100%
2V e r t1000 ⇌ 255 0–100%
3B l e u1000 ⇌ 255 0–100%
4 Ambre 1 000 ⇌ 255 0–100%
5 Rouge 2 000 ⇌ 255 0–100%
6V e r t2000 ⇌ 255 0–100%
7B l e u2000 ⇌ 255 0–100%
8 Ambre 2 000 ⇌ 255 0–100%
9 Rouge 3 000 ⇌ 255 0–100%
10Vert 3000 ⇌ 2550–100%
11Bleu 3000 ⇌ 2550–100%
12 Ambre 3 000 ⇌ 255 0–100%
13 Rouge 4 000 ⇌ 255 0–100%
14Vert 4000 ⇌ 2550–100%
15Bleu 4000 ⇌ 2550–100%
16 Ambre 4 000 ⇌ 255 0–100%

4 Cell RGB EXT (27 canaux)

CanalFonctionValeurPourcentage/Configuration
1Gradateur000 ⇔ 2550–100%
2Gradateur fin000 ⇔ 2550–100%
3 Rouge 1 000 ⇔ 255 0–100%
4V e r t1000 ⇔ 255 0–100%
5B l e u1000 ⇔ 255 0–100%
6Macros de couleur 1000 ⇔ 255Consultez la section Gamme des Macros de Couleurs
7Températures de couleur 1000 ⇔ 255Consultez la section Gamme des températures de couleur
8 Stroboscope 1000 ⇔ 009Pas de fonction
010 ⇔ 099Stroboscope, lent à rapide
100 ⇔ 109Pas de fonction
110 ⇔ 179Effet de foudre, lent à rapide
180 ⇔ 189Pas de fonction
190 ⇔ 255Stroboscope aléatoire, lent à rapide
9 Rouge 2 000 ⇔ 255 0–100%
10Vert 2000 ⇔ 2550–100%
11Bleu 2000 ⇔ 2550–100%
12Macros de couleur 2000 ⇔ 255Consultez la section Gamme des Macros de Couleurs
13Températures de couleur 2000 ⇔ 255Consultez la section Gamme des températures de couleur
14 Stroboscope 2000 ⇔ 009Pas de fonction
010 ⇔ 099Stroboscope, lent à rapide
100 ⇔ 109Pas de fonction
110 ⇔ 179Effet de foudre, lent à rapide
180 ⇔ 189Pas de fonction
21 Rouge 4 000 ⇔ 255 0–100%
22 Vert4 000 ⇔ 255 0–100%
23 Bleu4 000 ⇔ 255 0–100%
24Macros de couleur 4000 ⇔ 255Consultez la sectionGamme des Macros de Couleurs
25Températures de couleur 4000 ⇔ 255Consultez la sectionGamme des températures de couleur
26 Stroboscope 4000 ⇔ 009Pas de fonction
010 ⇔ 099Stroboscope, lent à rapide
100 ⇔ 109Pas de fonction
110 ⇔ 179Effet de foudre, lent à rapide
180 ⇔ 189Pas de fonction
190 ⇔ 255Stroboscope aléatoire, lent à rapide
27 Stroboscope tout000 ⇔ 009Pas de fonction
010 ⇔ 099Stroboscope, lent à rapide
100 ⇔ 109Pas de fonction
110 ⇔ 179Effet de foudre, lent à rapide
180 ⇔ 189Pas de fonction

4 Cell RGB (12 canaux)

CanalFonctionValeurPourcentage/Configuration
1 Rouge 1 000 ⇔ 255 0–100%
2Vert 1000 ⇔ 2550–100%
3Bleu 1000 ⇔ 2550–100%
4 Rouge 2 000 ⇔ 255 0–100%
5Vert 2000 ⇔ 2550–100%
6Bleu 2000 ⇔ 2550–100%
7 Rouge 3 000 ⇔ 255 0–100%
8Vert 3000 ⇔ 2550–100%
9Bleu 3000 ⇔ 2550–100%
10 Rouge 4 000 ⇔ 255 0–100%
11Vert 4000 ⇔ 2550–100%
12 Bleu 4 000 ⇔ 255 0–100%

DMX Valeurs à 1 cellule
1 Cell RGBAW Basic (13 canaux)

CanalFonctionValeurPourcentage/Configuration
1G r a da te u r 000 ⇔ 255 0–100%
2G r a da te u r f i n 000 ⇔ 255 0–100%
3 Rouge 000 ⇔ 255 0–100%
4V e r t000⇒ 255 0–100%
5Bleu000 ⇔ 2550–100%
6Ambre000 ⇔ 2550–100%
7Blanc000 ⇔ 2550–100%
8 Stroboscope000 ⇔ 009Pas de fonction
010 ⇔ 099Stroboscope, lent à rapide
100 ⇔ 109Pas de fonction
110 ⇔ 179Effet de foudre, lent à rapide
180 ⇔ 189Pas de fonction
190 ⇔ 255Stroboscope aléatoire, lent à rapide
9Macros de couleur000 ⇔ 255Consultez la section Gamme des Macros de Couleurs
10Températures de couleur000 ⇔ 255Consultez la section Gamme des températures de couleur
11Programmes automatiques000 ⇔ 040No function
041 ⇔ 050Auto1
051 ⇔ 060Auto2
061 ⇔ 070Auto3
071 ⇔ 080Auto4
081 ⇔ 090Auto5
091 ⇔ 100Auto6
101 ⇔ 110Auto7
111 ⇔ 120Auto8
121 ⇔ 130Auto9
131 ⇔ 140Auto10
141 ⇔ 150Program1
151 ⇔ 160Program2
161 ⇔ 170Program3
171 ⇔ 180Program4
181 ⇔ 190Program5
191 ⇔ 200Program6
201 ⇔ 210Program7
211 ⇔ 220Program8
221 ⇔ 230Program9
231 ⇔ 240Program10
12Vitesse automatique000 ⇔ 255Réglage automatique de la vitesse du programme
13Délai automatique000 ⇔ 255Réglage automatique du délai du programme

1 Cell HSIC (9 canaux)

CanalFonctionValeurPourcentage/Configuration
1G r a da te u r 000 ⇔ 255 0–100%
2T e i nt e000 ⇔ 255 0–100%
3 Teinte fin 000 ⇔ 255 0–100%
4S a t ur at i o n 000 ⇔ 255 0–100%
5 Stroboscope000 ⇔ 009Pas de fonction
010 ⇔ 099Stroboscope, lent à rapide
100 ⇔ 109Pas de fonction
110 ⇔ 179Effet de foudre, lent à rapide
180 ⇔ 189Pas de fonction
190 ⇔ 255Stroboscope aléatoire, lent à rapide
6Macros de couleur000 ⇔ 255Consultez la section Gamme des Macros de Couleurs
7Températures de couleur000 ⇔ 255Consultez la section Gamme des températures de couleur
8 Vitesse du gradateur000 ⇔ 009Préréglage de vitesse d'assombrissement à partir du menu affichage
010 ⇔ 029Arrêt du mode de vitesse d'assombrissement
030 ⇔ 069Mode 1 de vitesse d'assombrissement (rapide)
070 ⇔ 129Mode 2 de vitesse d'assombrissement
130 ⇔ 189Mode 3 de vitesse d'assombrissement
190 ⇔ 255Mode 4 de vitesse d'assombrissement (lente)
9 Saturation GN000 ⇔ 010Pas de fonction
011 ⇔ 029Plein moins vert
030 ⇔ 069-99% à -1%
070 ⇔ 129Pas de fonction
130 ⇔ 1891% to 99%
190 ⇔ 255Plein plus vert

1 Cell RGBAW FUL (16 canaux)

CanalFonctionValeurPourcentage/Configuration
1G r a da te u r 000 ⇔ 255 0–100%
2Gradateur fin000 ⇔ 2550–100%
3Rouge000 ⇔ 2550–100%
4Rouge fin000 ⇔ 2550–100%
5Vert000 ⇔ 2550–100%
6Vert fin000 ⇔ 2550–100%
7Bleu000 ⇔ 2550–100%
8Bleu fin000 ⇔ 2550–100%
9Ambre000 ⇔ 2550–100%
10Ambre fin000 ⇔ 2550–100%
11Blanc000 ⇔ 2550–100%
12Blanc fin000 ⇔ 2550–100%
13Macros de couleur000 ⇔ 255Consultez la section Gamme des Macros de Couleurs
14Températures de couleur000 ⇔ 255Consultez la section Gamme des températures de couleur
15Stroboscope000 ⇔ 009Pas de fonction
010 ⇔ 099Stroboscope, lent à rapide
100 ⇔ 109Pas de fonction
110 ⇔ 179Effet de foudre, lent à rapide
180 ⇔ 189Pas de fonction
190 ⇔ 255Stroboscope aléatoire, lent à rapide
16Vitesse du gradateur000 ⇔ 009Préréglage de vitesse d'assombrissement à partir du menu affichage
010 ⇔ 029Arrêt du mode de vitesse d'assombrissement
030 ⇔ 069Mode 1 de vitesse d'assombrissement (rapide)
070 ⇔ 129Mode 2 de vitesse d'assombrissement
130 ⇔ 189Mode 3 de vitesse d'assombrissement
190 ⇔ 255Mode 4 de vitesse d'assombrissement (lente)

1 Cell RGBAW FIN (10 canaux)

CanalFonctionValeurPourcentage/Configuration
1 Rouge 000 ⇔ 255 0–100%
2 Rouge fin 000 ⇔ 255 0–100%
3V e r t000 ⇔ 255 0–100%
4 Vert fin 000 ⇔ 255 0–100%
5B l e u000 ⇔ 255 0–100%
6B l e ufi n 000 ⇔ 255 0–100%
7Ambre000 ⇔ 2550–100%
8Ambre fin000 ⇔ 2550–100%
9Blanc000 ⇔ 2550–100%
10Blanc fin000 ⇔ 2550–100%

1 Cell RGBAW EXT (10 canaux)

CanalFonctionValeurPourcentage/Configuration
1Gradateur000 ⇔ 2550–100%
2Gradateur fin000 ⇔ 2550–100%
3 Rouge000 ⇔ 255 0–100%
4Vert000 ⇔ 2550–100%
5B l e u000 ⇔ 255 0–100%
6Ambre000 ⇔ 2550–100%
7Blanc000 ⇔ 2550–100%
8Macros de couleur000 ⇔ 255Consultez la section Gamme des Macros de Couleurs
9Températures de couleur000 ⇔ 255Consultez la section Gamme des températures de couleur
10Stroboscope000 ⇔ 009Pas de fonction
010 ⇔ 099Stroboscope, lent à rapide
100 ⇔ 109Pas de fonction
110 ⇔ 179Effet de foudre, lent à rapide
180 ⇔ 189Pas de fonction
190 ⇔ 255Stroboscope aléatoire, lent à rapide

1 Cell RGBAW (5 canaux)

CanalFonctionValeurPourcentage/Configuration
1 Rouge000 ⇔ 255 0–100%
2V e r t000⇔ 255 0–100%
3B l e u000⇔ 255 0–100%
4Ambre000 ⇔ 2550–100%
5Blanc000 ⇔ 2550–100%

1 Cell RGBA EXT (9 canaux)

CanalFonctionValeurPourcentage/Configuration
1G r a da te u r 000 ⇔ 255 0–100%
2G r a da te u r f i n 000 ⇔ 255 0
3 Rouge 000 ⇔ 255 0–100%
4V e r t000⇔ 255 0–100%
5Bleu000 ⇔ 2550–100%
6Ambre000 ⇔ 2550–100%
7Macros de couleur000 ⇔ 255Consultez la section Gamme des Macros de Couleurs
8Températures de couleur000 ⇔ 255Consultez la section Gamme des températures de couleur
9 Stroboscope000 ⇔ 009Pas de fonction
010 ⇔ 099Stroboscope, lent à rapide
100 ⇔ 109Pas de fonction
110 ⇔ 179Effet de foudre, lent à rapide
180 ⇔ 189Pas de fonction
190 ⇔ 255Stroboscope aléatoire, lent à rapide

1 Cell RGBA (4 canaux)

CanalFonctionValeurPourcentage/Configuration
1 Rouge 000 ⇔ 255 0–100%
2V e r t000⇔ 255 0–100%
3Bleu000 ⇔ 2550–100%
4Ambre000 ⇔ 2550–100%

1 Cell RGB EXT (8 canaux)

CanalFonctionValeurPourcentage/Configuration
1Grada te u r000 ⇔ 255 0–100%
2Grada te u rf i n000 ⇔ 255 0
3 Rouge000 ⇔ 255 0–100%
4Vert000⇔ 255 0–100%
5Bleu000 ⇔ 2550–100%
6Macros de couleur000 ⇔ 255Consultez la section Gamme des Macros de Couleurs
7Températures de couleur000 ⇔ 255Consultez la section Gamme des températures de couleur
8 Stroboscope000 ⇔ 009Pas de fonction
010 ⇔ 099Stroboscope, lent à rapide
100 ⇔ 109Pas de fonction
110 ⇔ 179Effet de foudre, lent à rapide
180 ⇔ 189Pas de fonction
190 ⇔ 255Stroboscope aléatoire, lent à rapide

1 Cell RGB (3 canaux)

CanalFonctionValeurPourcentage/Configuration
1 Rouge000 ⇔ 255 0–100%
2V e r t000⇔ 255 0–100%
3Bleu000 ⇔ 2550–100%
Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : Chauvet

Modèle : COLORado Solo Batten 4

Catégorie : Chauffage
