COLORado Panel Q40 - Chauffage Chauvet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau LED professionnel à zones multiples
Alimentation	100–240 VCA, 50/60 Hz (alimentation universelle)
Consommation	Jusqu'à 5 unités chaînées à 230 V
Sources lumineuses	LED RGBW (rouge, vert, bleu, blanc)
Modes DMX	4, 7, 11, 16 ou 23 canaux
Fonctions principales	Contrôle DMX filaire et sans fil (W-DMX), gradation 16 bits, stroboscope, macros de couleur, programmes automatiques, mode maître/esclave
Distance de sécurité	Source lumineuse à plus de 7,9 m des yeux
Indice de protection	IP65 (utilisation extérieure autorisée)
Température de fonctionnement	-30 °C à 45 °C
Refroidissement	Ventilateur automatique ou toujours activé
Affichage	Écran OLED avec rétroéclairage réglable
Montage	Sur pied amovible ou suspension avec lyre (fixations Omega incluses)
Sécurité	Câble de sécurité obligatoire en hauteur ; boîtier brûlant pendant le fonctionnement
Entretien	Nettoyer avec un chiffon doux ; éviter condensation ; remplacer câbles endommagés uniquement par des identiques
Pièces détachées incluses	Lentille de filtre de mélange de couleurs (aimantée), cordon d'alimentation Seetronic Powerkon IP65, support au sol amovible
Réparabilité	Source lumineuse non remplaçable par l'utilisateur ; contacter le fabricant ou un technicien qualifié
Garantie	Garantie limitée consultable sur le site Chauvet
Connectivité sans fil	W-DMX intégré, portée jusqu'à 300 m en champ libre
Dimensions (approx.)	Non communiquées dans la notice
Poids	Non communiqué

FOIRE AUX QUESTIONS - COLORado Panel Q40 Chauvet

Comment régler l'adresse DMX ?

Depuis le panneau de commande, allez dans DMX Address et choisissez une adresse entre 001 et 509 (selon le mode de canaux).

Quels modes DMX sont disponibles ?

Le COLORado Panel Q40 offre 5 modes : 4 canaux (RGBW), 7 canaux (gradation 16 bits, RGBW, stroboscope), 11 canaux, 16 canaux (4 zones) et 23 canaux (4 zones avec fonctions avancées).

Comment utiliser la fonction sans fil ?

Activez le récepteur sans fil dans le menu Wireless Setting > Receive On/Off, puis appairez avec l'émetteur W-DMX. Assurez-vous qu'aucun câble DMX n'est branché.

Quelle est la distance de sécurité pour les yeux ?

La source lumineuse doit être à plus de 7,9 mètres des yeux pour éviter tout risque.

Comment réinitialiser les paramètres d'usine ?

Allez dans le menu Reset Factory et sélectionnez Yes. Cela rétablira les valeurs par défaut.

Puis-je remplacer la source lumineuse moi-même ?

Non, la source lumineuse ne doit être remplacée que par le fabricant, son revendeur ou un technicien qualifié.

Combien d'unités puis-je chaîner en alimentation ?

Jusqu'à 2 unités à 100 V, 2 à 120 V, 5 à 208 V, 5 à 230 V ou 5 à 240 V.

Comment activer le verrouillage du clavier ?

Dans le menu Key Lock, sélectionnez On. Pour déverrouiller, appuyez sur les touches dans l'ordre suivant : ENTER, ENTER, HAUT, BAS, ENTER.

Quelle est la température ambiante maximale ?

La température ambiante maximale est de 45 °C. Ne pas faire fonctionner à des températures plus élevées.

Que faire si l'appareil ne répond plus ?

Débranchez l'alimentation pendant quelques minutes, puis rebranchez. Si le problème persiste, contactez le support technique Chauvet.

MODE D'EMPLOI COLORado Panel Q40 Chauvet

À Propos de ce Manuel

Le Manuel de Référence (MdR) COLORado Panel Q40 reprend des informations de base sur ce produit notamment en matière de connexions, montage, options de menu et valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Cet appareil doit être positionné de manière à ce que la source de lumière soit à plus de 7,9 m des yeux.
- Remplacez les câbles endommagés UNIQUEMENT par des câbles identiques, ou l'équivalent, disponibles auprès du fabricant ou de son revendeur.
- La source lumineuse contenue dans ce produit ne doit être remplacée que par le fabricant, son revendeur ou un technicien ayant une qualification similaire.
- Ce produit est destiné à un usage professionnel uniquement.
• N'ouvrez PAS ce produit. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
- Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- ATTENTION : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
- ATTENTION : le boîtier de ce produit est brûlant lors du fonctionnement.
- Montez toujours ce produit dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.
• Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur.
- N'immergez PAS ce produit (IP 65). Un usage normal en extérieur est autorisé.
- N'utilisez PAS ce produit si le boîtier, les lentilles ou les câbles vous semblent endommagés.
- Ne connectez PAS ce produit ni à un gradateur ni à un rhéostat.
- Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la terre.
• Transportez/Suspendez ce produit UNIQUEMENT au moyen de la poignée ou lyre de suspension dont il est doté.
- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
- La température ambiante maximale supportée par ce produit est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.
• La température de démarrage minimale est de -20^ ( -4^ ). Ne pas démarrer l'appareil à des températures plus basses.
- La température ambiante minimale est de -30^ (-22°F). Ne pas utiliser l'appareil à des températures plus basses.

Conformité FCC

Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'équipement.

Avertissement à l'exposition aux fréquences radio pour l'Amérique du Nord et l'Australie

Attention ! Cet équipement est conforme aux limites de la FCC d'exposition aux radiations définies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé à une distance minimale de 20 cm entre le radiateur et votre corps. Cet émetteur ne doit pas être installé ou fonctionner conjointement avec une autre antenne ou un autre émetteur.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Ce qui est Inclus

• COLORado Panel Q40
- Un cordon d'alimentation Seetronic Powerkon IP65
- Lentille de filtre de mélange du couleurs

• Fixations omega avec matériel de montage
  • Support au sol amovible
  • Un Manuel de Référence

Alimentation CA

Ce produit est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion Électrique

Vous pouvez connecter jusqu'à 2 COLORado Panel Q40 à 100 V, 2 unités à 120 V, 5 à 208 V, 5 à 230 V, ou 5 unités à 240 V. Vous pouvez vous procurer séparément des cordons d'alimentation.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la Vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune	Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Raccordement DMX

Le COLORado Panel Q40 fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX en série standard ou au moyen de connexions DMX sans fil. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le COLORado Panel Q40 utilise une connexion de données DMX standard ou sans fil pour ses personnalités DMX: 4Ch, 7Ch, 11Ch, 16Ch et 23Ch. Consultez le manuel d'utilisation pour connecter et configurer le système DMX.

Connexion Maître/Esclave

Le COLORado Panel Q40 utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

Fonctionnement sans fil

Dans des conditions optimales, le COLORado Panel Q40 peut fonctionner jusqu'à une distance de 300 m (900 ft) de l'émetteur W-DMX. Le récepteur W-DMX de le COLORado Panel Q40 doit être couplé avec l'émetteur W-DMX pour un fonctionnement sans fil.

Configuration initiale

1. Allumez l'émetteur W-DMX.
2. Connectez l'ametteur W-DMX au controleur DMX.
3. Placez le COLORado Panel Q40 à moins de 300 m de l'émetteur W-DMX.
4. Debranchez tous les cables DMX branches sur le COLORado Panel Q40.
5. Allumez le COLORado Panel Q40.

Configuration

1. A partir du panneau de commande du COLORado Panel Q40 allez sur le menu DMX Address.
2. Selectionnez l'adresse de départ comme avec tout autre appareil compatible DMX.
3. Allez sur le menu Wireless Setting >Receive On/Off.
4. Selectionnez On. (L'indicateur d'intensite du signal affiche un ? devant les barres.)
5. Appuyez sur le bouton de réinitialisation de l'émetteur W-DMX. (L'indicateur d'intensité du signal du COLORado Panel Q40 affiche un sigle 4 devant les barres pendant 3 secondes pendant l'établissement de la connexion.)

Appairage de l'appareil

Si le COLORado Panel Q40 a déjà été appairé avec l'émetteur W-DMX, l'indicateur d'intensité du signal situé au milieu de l'écran OLED affiche la force du signal. Dans ce cas, le COLORado Panel Q40 est prêt à fonctionner en mode sans fil.

1. A partir du panneau de commande du COLORado Panel Q40, allez au menu Wireless Setting.
2. Sélectionnez Receive Reset. L'indicateur d'intensité du signal du COLORado Panel Q40 affiche un ? devant les barres.
3. Sur l'émetteur W-DMX, appuyez sur (l'indicateur de signal de l'émetteur clignote).

4. Lorsque l'emetteur a trouve le COLORado Panel Q40, l'indicateur de signal de l'émetteur W-DMX reste allume.

5. L'indicateur d'intensité du signal situé au milieu de l'écran OLED sur le COLORado Panel Q40 affiche alors la force du signal.

Le fonctionnement W-DMX peut être interrompu ou inhibé par des masses de liquides entre l'émetteur et le récepteur, comme par exemple de l'eau, de la neige ou des personnes. Pour de meilleurs résultats, assurez-vous que la zone située entre l'émetteur et le récepteur soit exempte de toute masse liquide.

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le COLORado Panel Q40 supporte le protocole RDM permettant un retour d'information pour la surveillance de la température et des changements des options de menu DMX Address, DMX Channel, Dimmer Mode et LED Frequency. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Lentille de filtre de mélange du couleurs

Le lentille de filtre de mélange du couleurs produit une lumière parfaitement uniforme et douce sur les bords. La lentille de filtre de mélange du couleurs se fixe très facilement grâce aux aimants intégrés.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Utilisez au moins un point de fixation par appareil. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/products.

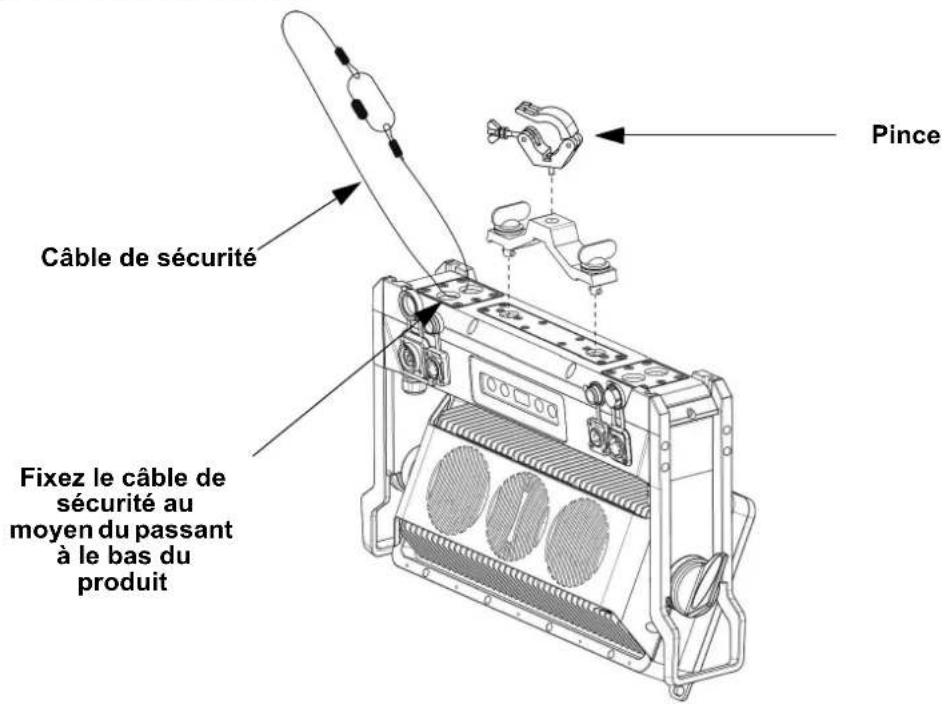

Schéma de Montage de l'appareil

Pince Câble de sécurité Fixez le câble de sécurité au moyen du passant à le bas du produit

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes de menu vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes de menu vers le bas, dans une fonction permet de diminuer les valeurs numériques

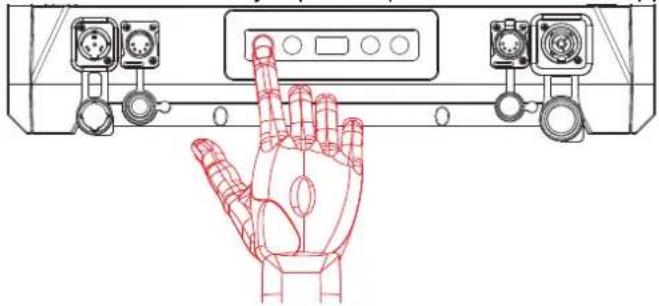

Affichage à piles

Appuyez sur la touche et maintenez-la enfoncée jusqu'à ce que l'écran du menu apparaisse (environ 15 secondes).

Niveau Principal	Niveaux de Programmation Description
DMX Address 001-509*				Permet de sélectionner l'adresse de démarrage (*le canal le plus élevé est restreint à la personnalité choisie)
DMX Channel	4Ch 4-canaux: RGBW
	7Ch 7-canaux: Gradation 16-bit, RGBW, stroboscope
	11Ch			11-canaux: Gradation 16-bit, RGBW, stroboscope, macro de couleur, programmes, vitesse, mode gradation
	16Ch 16-canaux: RGBW à 4 zones
	23Ch			23-canaux: Gradation 16-bit, RGBW à 4 zones, stroboscope, macro de couleur, programmes, vitesse, mode gradation
Static	Fixed Color	R Rouge
		G Vert
		B Bleu
		W Blanc
		GB Vert et bleu
		RB Rouge et bleu
		RG Rouge et vert
		RGB Rouge, vert et bleu
		RW Rouge et blanc
		GW Vert et blanc
		BW Bleu et blanc
		RGW		Rouge, vert et blanc
		RBW		Rouge, bleu et blanc
		GBW		Vert, bleu et blanc
		RGBW		Rouge, vert, bleu et blanc
	Manual Color Mixer	Red	000-255	Combine les couleurs rouge, vert, bleu et blanc pour un résultat personnalisé (0-100%)
		Green
		Blue
		White
	Color Macro	000-255		Consulter le Tableau des macros de couleurs
Auto Show	Auto 1-11	1-100		Sélectionne les programmes automatiques et vitesse
Master/Slave	Master			Mode DMX (Maître)
	Slave			Mode esclave
Dimmer Mode	Off			Gradateur linéaire
	Dimmer 1-3			Courbes de gradation rapide (Dimmer 1) à lent (Dimmer 3)
White Balance	Off			Utilise le paramétrage de blanc définit en usine
	Manual	Red	125-255	Définit la valeur maximale de LED rouge
		Green		Définit la valeur maximale de LED verte
		Blue		Définit la valeur maximale de LED bleue
		White		Définit la valeur maximale de LED blanche
	Legacy	On		Correspond à la sortie des modèles COLORado Panel Q40 précédents
		Off

Niveau Principal	Niveaux de Programmation Description
LED Frequency	600Hz		Permet de sélectionner la fréquence de sortie MLI
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Réglez le ventilateur en mode automatique
	On Réglez le mode de ventilateur toujours
Wireless Setting	Receive On/Off	On	Permet d'activer/désactiver la fonction DMX sans fil
		Off
	Receive Reset	No	Permet de réinitialiser le paramétrage sans fil
		Yes
Back Light	On Affichage rétro-éclairage toujours active
	10S		Désactive l'affichage rétro-éclairage après 10 secondes d'inactivité
	20S		Désactive l'affichage rétro-éclairage après 20 secondes d'inactivité
	30S		Désactive l'affichage rétro-éclairage après 30 secondes d'inactivité
Key Lock	On		Verrouillage de l'affichage (le mot de passe et,,,,)
	Off
Information	Fixture Hours <_ _ _ H> Affiche le nombre total des heures du produit
	Version <V_.> Affiche la version du logiciel installée
	UID <_ _ _ _ > Affiche UID		actuel
	Battery _ _ % Affiche la durée de vie restante de la batterie
Reset Factory	No		Permet de réinitialiser aux valeurs par défaut d'usine
	Yes

Valeurs DMX

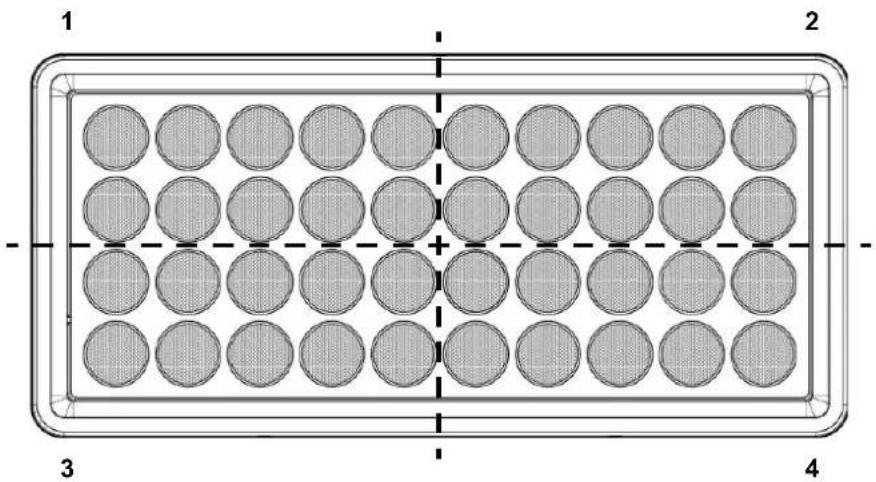

Zones pour le contrôle DMX

Tableau des macros de couleurs

Valeur Pourcentage/Configuration

000 ⇔ 010 Pas de fonction

011 ⇔ 030 Rouge : 100% Vert : 0–100% Bleu : 0%

031 ⇔ 050 Rouge : 100–0% Vert : 100% Bleu : 0%

051 ⇔ 070 Rouge : 0% Vert : 100% Bleu : 0–100%

071 ⇔ 090 Rouge : 0% Vert : 100–0% Bleu : 100%

091 ⇔ 110 Rouge : 0–100% Vert : 0% Bleu : 100%

111 ⇔ 130 Rouge : 100% Vert : 0% Bleu : 100–0%

131 ⇔ 150 Rouge : 100% Vert : 0–100% Bleu : 0–100%

151 ⇔ 170 Rouge : 100% Vert : 100–0% Bleu : 100%

171 ⇔ 200 Rouge : 100% Vert : 100% Bleu : 100%

201 ⇔ 205 Couleur 1

206 ⇔ 210 Couleur 2

211 ⇔ 215 Couleur 3

216 ⇔ 220 Couleur 4

221 ⇔ 225 Couleur 5

226 ⇔ 230 Couleur 6

231 ⇔ 235 Couleur 7

236 ⇔ 240 Couleur 8

241 ⇔ 245 Couleur 9

246 ⇔ 250 Couleur 10

251 ⇔ 255 Couleur 11

tg23Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255 0-100%
2 Gradateur fin	000	⇔ 255 0-100%
3 Rouge 1	000	⇔ 255 0-100%
4	Vert 1	000 ⇔ 255 0-100%
5	Bleu 1	000 ⇔ 255 0-100%
6	Blanc 1	000 ⇔ 255 0-100%
7 Rouge 2	000	⇔ 255 0-100%
8	Vert 2	000 ⇔ 255 0-100%
9	Bleu 2	000 ⇔ 255 0-100%
10	Blanc 2	000 ⇔ 255 0-100%
11	Rouge 3	000 ⇔ 255 0-100%
12	Vert 3	000 ⇔ 255 0-100%
13	Bleu 3	000 ⇔ 255 0-100%
14	Blanc 3	000 ⇔ 255 0-100%
15	Rouge 4	000 ⇔ 255 0-100%
16	Vert 4	000 ⇔ 255 0-100%
17	Bleu 4	000 ⇔ 255 0-100%
18	Blanc 4	000 ⇔ 255 0-100%
19	Stroboscope	000 ⇔ 010 Pas de fonction011 ⇔ 255 Stroboscope, lent à rapide
20	Macros de couleurs	000 ⇔ 255	Consulter le Tableau des macros de couleurs
21	Programmes automatiques	000 ⇔ 010 Pas de fonction011 ⇔ 032 Programme automatique 1033 ⇔ 054 Programme automatique 2055 ⇔ 076 Programme automatique 3077 ⇔ 098 Programme automatique 4099 ⇔ 120 Programme automatique 5 (Programme 1-4)121 ⇔ 142 Programme automatique 6143 ⇔ 164 Programme automatique 7165 ⇔ 186 Programme automatique 8187 ⇔ 208 Programme automatique 9209 ⇔ 230 Programme automatique 10231 ⇔ 255 Programme automatique 11 (Programme 6-10)

Canal	Fonction	Valeur	Pourcentage/Configuration
22	Vitesse du programme	000 ⇔ 255	Vitesse du programme, lente à rapide
23 Mode de gradation		000 ⇔ 051	Préréglage de vitesse d'assombrissement à partir du menu affichage
		052 ⇔ 101 Arrêt du mode de vitesse d'assombrissement
		102 ⇔ 152 Mode 1 de vitesse d'assombrissement (rapide)
		153 ⇔ 203 Mode 2 de vitesse d'assombrissement
		204 ⇔ 255 Mode 3 de vitesse d'assombrissement (lente)

16Ch

Canal	Fonction					Valeur	Pourcentage/Configuration
1 Rouge 1 000						255 0-100%
2	V	e	r	t	1	00255 0-100%
3	B	l	e	u	1	00255 0-100%
4	B	l	a	n	c	1 255 0-100%	000
5 Rouge 2 000						255 0-100%
6	V	e	r	t	2	00255 0-100%
7	B	l	e	u	2	00255 0-100%
8	B	l	a	n	c	2 255 0-100%	000
9 Rouge 3 000						255 0-100%
10 Vert 3					000	255 0-100%
11	Bleu 3					000 255 0-100%
12 Blanc 3					000	255 0-100%
13 Rouge 4 000						255 0-100%
14 Vert 4					000	255 0-100%
15 Bleu 4					000	255 0-100%
16 Blanc 4					000	255 0-100%

11Ch

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Gradateur				000	255 0-100%
2 Gradateur fin				000	255 0-100%
3 Rouge				000	255 0-100%
4	V	e	r	t	255 0-100% 000
5	B	l	e	u	255 0-100% 000
6	B	l	a	n	255 00000%
7 Stroboscope					000 010 Pas de fonction011 255 Stroboscope, lent à rapide
8 Macros de couleurs				000	255	Consulter le Tableau des macros de couleurs
9 Programmes automatiques					000 010 Pas de fonction011 032 Programme automatique 1033 054 Programme automatique 2055 076 Programme automatique 3077 098 Programme automatique 4099 120 Programme automatique 5 (Programme 1–4)121 142 Programme automatique 6143 164 Programme automatique 7165 186 Programme automatique 8187 208 Programme automatique 9209 230 Programme automatique 10231 255 Programme automatique 11 (Programme 6–10)
10 Vitesse du programme 000					255 Vitesse du programme, lente à rapide
11	Mode de gradation				000 051 Préréglage de vitesse d'assombrissement à partir du menu affichage052 101 Arrêt du mode de vitesse d'assombrissement102 152 Mode 1 de vitesse d'assombrissement (rapide)153 203 Mode 2 de vitesse d'assombrissement204 255 Mode 3 de vitesse d'assombrissement (lente)

7Ch

Canal	Fonction					Valeur	Pourcentage/Configuration
1	G	r	a	d	a	255 0-100% u	r 000
2 Gradateur fin 000						255 0-100%
3 Rouge 000						255 0-100%
4	V	e	r	t		000 255 0-100%
5	B	l	e	u		000255 0-100%
6	B	l	a	n	c	255 00000%
7 Stroboscope						000 010 Pas de fonction011 255	Stroboscope, lent à rapide

4Ch

Canal	Fonction					Valeur	Pourcentage/Configuration
1 Rouge	000					255 0–100%
2	V	e	r	t		000 255 0–100%
3	B	l	e	u		000 255 0–100%
4	B	l	a	n	c	255 0000%
