BEDIENUNGSANLEITUNG COLORado Panel Q40 Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des COLORado Panel Q40 finden Sie die wesentlichen Produktinformationen, wie etwa über den Anschluss, die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER

STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Dieses Gerät sollte so positioniert werden, dass die Leuchtquelle weiter als 7,9 Meter von den Augen umstehender Personen entfernt ist.
• Beschädigte Kabel dürfen NUR durch Kabel gleichen Typs oder gleichwertige Kabel ersetzt werden; diese sind beim Hersteller oder dessen Servicevertreter erhältlich.
  • Die in diesem Gerät befindliche Leuchtquelle darf ausschließlich durch den Hersteller, dessen Servicevertreter oder einen entsprechend qualifizierten Service-Techniker ausgetauscht werden.
• Dieses Gerät ist für den professionellen Einsatz bestimmt.
  • Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
  • VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.
  • VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden.
  • Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.
• Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
• VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.
• Dieses Gerät darf NICHT in Wasser eingetaucht werden (IP65). Eine regelmäßige Verwendung dieses Geräts im Freien ist möglich.
• NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.
• Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.
  • Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
• Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
  • Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
  • Die zulässige Mindesttemperatur für den Start beträgt -20 °C. Starten Sie das Gerät nicht bei niedrigeren Temperaturen.
• Die minimal zulässige Umgebungstemperatur beträgt -30 °C. Nehmen Sie das Gerät nicht bei niedrigeren Temperaturen in Betrieb.

FCC-Konformität

Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft:

1. Dieses Gerät darf keine schädlichen Interferenzen verursachen, und

2. Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursachen.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.

Warnung vor Exposition gegenüber HF für Nordamerika und Australien

Warnung! Dieses Gerät entspricht den FCC-Grenzwerten für Strahlenbelastung, die für eine nicht kontrollierte Umgebung festgelegt wurden. Dieses Gerät sollte so installiert und in Betrieb gesetzt werden, dass ein Mindestabstand von 20 cm zwischen dem Gerät und Ihrem Körper gewährleistet ist. Der Sender darf nicht in der Nähe anderer Antennen oder Sender aufgestellt oder in Verbindung mit anderen Antennen oder Sendern betrieben werden.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• COLORado Panel Q40
- Seetronic Powerkon IP65-Stromkabel
• Filterlinse zur Farbmischung

• Omega-Hängebügel mit Befestigungsmaterial
  • Abnehmbarer Bodenständer
• Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Sie können bis zu 2 COLORado Panel Q40-Geräte bei 100 V AC, 2 Geräte bei 120 V AC, 5 Geräte bei 208 V AC, 5 Geräte bei 230 V AC oder 5 Geräte bei 240 V AC in Serie schalten. Diese Anzahl niemals überschreiten! Stromkabel für die Serienschaltung können separat erworben werden.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau	Silber
AC-Erdungsleiter	Grün/Gelb	Grün/Gelb	Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

DMX-Verbindung

Der COLORado Panel Q40 kann mit einem DMX-Controller betrieben werden, wenn eine 5-polige DMX-Datenverbindung oder eine drahtlose DMX-Verbindung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

DMX-Anschluss

Der COLORado Panel Q40 nutzt zur Steuerung seiner DMX-Eigenschaften eine drahtlose DMX-Verbindung oder eine 5-polige DMX-Datenverbindung: 4Ch, 7Ch, 11Ch, 16Ch und 23Ch. Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Master/Slave-Schaltung

Der COLORado Panel Q40 verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen Master/Slave-Betrieb finden Sie in der Bedienungsanleitung.

Drahtloser Betrieb

Unter optimalen Bedingungen kann der COLORado Panel Q40 in einer Entfernung von bis zu 300 m vom drahtlosen DMX-Sender betrieben werden. Der drahtlose DMX-Empfänger des COLORado Panel Q40 muss mit dem drahtlosen DMX-Sender für den Drahtlos-Betrieb gekoppelt werden.

Ersteinrichtung

1. Schalten Sie den drahtlosen DMX-Sender ein.
2. Schließen Sie den drahtlosen DMX-Sender an einen DMX-Controller an.
3. Platzieren Sie den COLORado Panel Q40 in einer Entfernung von maximal 300 m zum drahtlosen DMX-Sender.
4. Schalten Sie den COLORado Panel Q40 ein.

Konfiguration

1. Rufen Sie auf dem Bedienfeld des COLORado Panel Q40 DMX Address auf.
2. Wählen Sie wie bei jedem anderen DMX-kompatiblen Gerät die Startadresse aus.
3. Wählen Sie Wireless Setting >Receive On/Off.
4. Wählen Sie On. (Die Signalstärkeanzeige zeigt ein ? vor den Balken an.)
5. Drücken Sie auf die Reset-Taste auf dem drahtlosen DMX-Sender.
   (Die Signalstärkeanzeige auf dem COLORado Panel Q40 zeigt für 3 Sekunden, während eine Verbindung hergestellt wird, ein 5 in vor den Balken an.)

Geräte-Pairing

Wurde der COLORado Panel Q40 bereits mit dem drahtlosen DMX-Sender gekoppelt, zeigt die Signalstärkeanzeige in der Mitte des OLED-Bildschirms die Stärke des Signals an. In diesem Fall ist der COLORado Panel Q40 bereit für einen Betrieb im Drahtlos-Modus.

Koppeln des COLORado Panel Q40 mit dem neuen drahtlosen DMX-Sender

1. Rufen Sie auf dem Bedienfeld des COLORado Panel Q40 Wireless Setting >Receive Reset auf.
2. Wählen Sie Yes. Die Signalstärkeanzeige auf dem COLORado Panel Q40 zeigt ein ? vor den Balken an.
3. Drücken Sie auf dem drahtlosen DMX-Sender auf (Die Signalanzeige auf dem Sender blinkt).
4. Sobald der Sender den COLORado Panel Q40, gefunden hat, leuchtet die Signalanzeige auf dem drahtlosen DMX-Sender dauerhaft.
5. Die Signalstärkeanzeige in der Mitte des OLED-Bildschirms des COLORado Panel Q40 zeigt die Stärke des Signals an.

Ein drahtloser DMX-Betrieb kann durch Flüssigkeiten o. Ä. zwischen Sender und Empfänger, wie etwa Wasser, Schnee oder Menschen, unterbrochen oder behindert werden. Für beste Ergebnisse sollte daher der Bereich zwischen Sender und Empfänger von Flüssigkeiten o. Ä. freigehalten werden.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Der COLORado Panel Q40 unterstützt das RDM-Protokoll, über das Feedback zur Überwachung der Temperatur und zu Änderungen der Menüoptionen DMX Address, DMX Channel, Dimmer Mode und LED Frequency gegeben wird. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Filterlinse zur Farbmischung

Die Filterlinse zur Farbmischung erzeugt ein sehr gleichmäßiges Licht, das an den Kanten weich abfällt. Befestigen Sie die Filterlinse zur Farbmischung einfach mit den eingebauten Magneten.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise. durch. Mindestens einen Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/products.

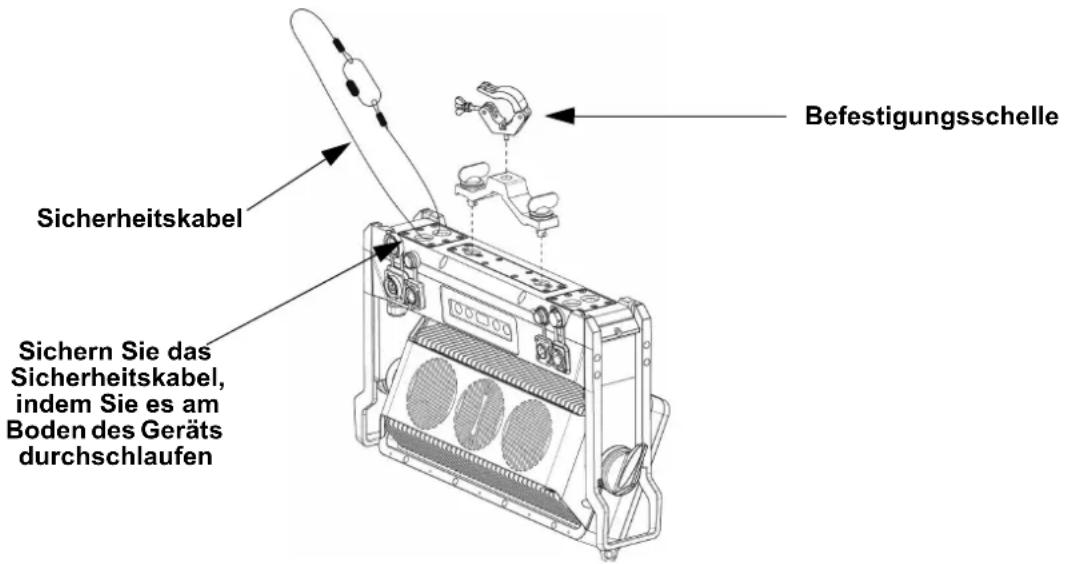

Montageansicht

Befestigungsschelle Sicherheitskabel Sichern Sie das Sicherheitskabel, indem Sie es am Boden des Geräts durchschlaufen

Beschreibung des Bedienfeldes

Taste Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt
	Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktion
	Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktion

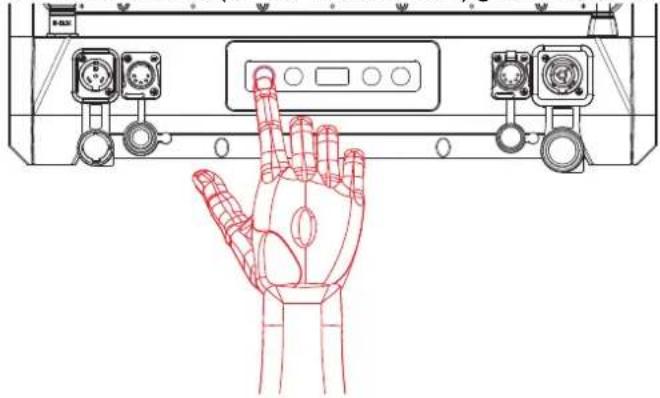

Batteriebetriebene Anzeige

Drücken Sie auf diese Taste und halten Sie sie (für ca. 15 Sekunden) gedrückt, bis der Menü-Bildschirm erscheint.

Hauptebene Programmierebenen Beschreibung
DMX Address 001-509*				Wählt die DMX-Adresse aus (*der höchste Kanal ist auf die gewählte Eigenschaft beschränkt)
DMX Channel	4Ch 4-Kanal: RGBW
	7Ch 7-Kanal: 16-Bit-Dimmer, RGBW, Stroboskopeffekt
	11Ch			11-Kanal: 16-Bit-Dimmer, RGBW, Stroboskopeffekt, Farbmakro, Auto-Programm, Auto-Geschwindigkeit, Dimmer-Geschwindigkeit
	16Ch 16-Kanal: 4-Zonen-RGBW
	23Ch			23-Kanal: 16-Bit-Dimmer, 4-Zonen-RGBW, Stroboskopeffekt, Farbmakro, Auto-Programm, Auto-Geschwindigkeit, Dimmer-Geschwindigkeit
Static	Fixed Color	R Rot
		G Grün
		B Blau
		W Weiß
		GB Grün und Blau
		RB Rot und Blau
		RG Rot und Grün
		RGB Rot, Grün und Blau
		RW Rot und Weiß
		GW		Grün und Weiß
		BW		Blau und Weiß
		RGW		Rot, Grün und Weiß
		RBW		Rot, Blau und Weiß
		GBW		Grün, Blau und Weiß
		RGBW		Rot, Grün, Blau und Weiß
	Manual Color Mixer	Red	000-255	Kombiniert rote, grüne, blaue und weiße Farben zu einer benutzerdefinierten Farbe
		Green
		Blue
		White
	Color Macro	000-255		Sie die Farbe Makro Tabelle
Auto Show	Auto 1-11	1-100		Wählt das Auto-Programm und die Programm-Geschwindigkeit aus
Master/Slave	Master			DMX-Modus (Master)
	Slave			Slave-Modus
Dimmer Mode	Off			Linearer Dimmer
	Dimmer 1-3			Dimmungskurven Dimmer 1 (schnell) nach Dimmer 3 (langsam)
White Balance	Off			Verwendet die werksseitig voreingestellte Standardeinstellung "Weiß"
	Manual	Red	125-255	Stellt den maximalen Wert der roten LED ein
		Green		Stellt den maximalen Wert der grünen LED ein
		Blue		Stellt den maximalen Wert der blauen LED ein
		White		Stellt den maximalen Wert der weißen LED ein
	Legacy	On		Stimmt mit dem Ausgang der früheren COLORado Panel Q40-Modelle überein
		Off
LED Frequency	600Hz			Stellt die PWM-Frequenz ein
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto			Stellt den Lüfter auf den Auto-Modus ein
	On			Stellt den Lüfter auf den "immer eingeschaltet"-Modus ein
Wireless Setting	Receive On/Off		On	Damit aktivieren/deaktivieren Sie drahtloses DMX
			Off
	Receive Reset		No	Damit stellen Sie den Drahtlos-Empfänger zurück
			Yes

Hauptebene	Programmierebenen		Beschreibung
Back Light	On Hintergrundbeleuchtung der Anzeige immer an
	10S		Damit wird die Hintergrundbeleuchtung der Anzeige nach 10 Sekunden Inaktivität ausgeschaltet
	20S		Damit wird die Hintergrundbeleuchtung der Anzeige nach 20 Sekunden Inaktivität ausgeschaltet
	30S		Damit wird die Hintergrundbeleuchtung der Anzeige nach 30 Sekunden Inaktivität ausgeschaltet
Key Lock	On		Damit wird die Anzeige gesperrt (Kennwort lautet,,,,)
	Off
Information	Fixture Hours <__ _ H> Zeigt an, wie lange das Gerät eingeschaltet gewesen ist
	VersionZeigt die aktuelle Firmware-Version an
	UID <____> Zeigt die Geräte-UID an
	Battery ____% Zeigt die Restlaufzeit der Batterie an
Reset Factory	No		Damit stellen Sie das Gerät auf die Werkseinstellungen zurück
	Yes

DMX Werte

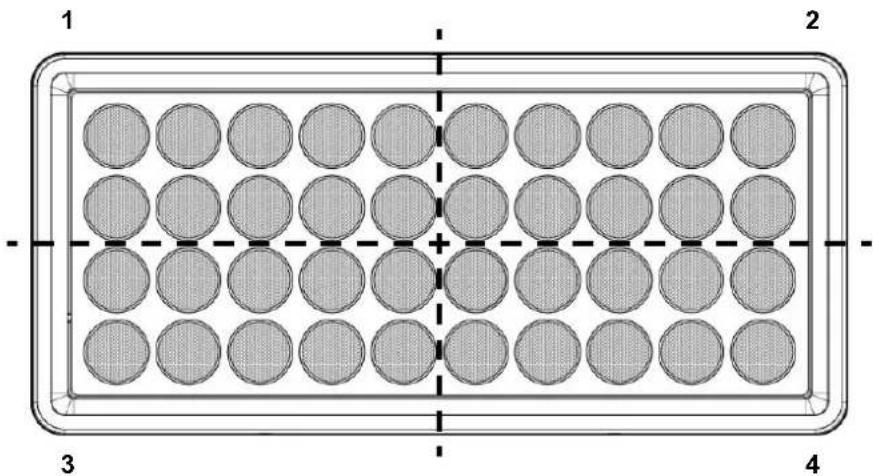

Zonen für DMX-Steuerung

Wert Prozent/Einstellung
000 ⇔ 010 Keine Funktion
011 ⇔ 030	Rot: 100%	Grün: 0–100%	Blau: 0%
031 ⇔ 050	Rot: 100–0%	Grün: 100%	Blau: 0%
051 ⇔ 070	Rot: 0%	Grün: 100%	Blau: 0–100%
071 ⇔ 090	Rot: 0%	Grün: 100–0%	Blau: 100%
091 ⇔ 110	Rot: 0–100%	Grün: 0%	Blau: 100%
111 ⇔ 130	Rot: 100%	Grün: 0%	Blau: 100–0%
131 ⇔ 150	Rot: 100%	Grün: 0–100%	Blau: 0–100%
151 ⇔ 170	Rot: 100%	Grün: 100–0%	Blau: 100%
171 ⇔ 200	Rot: 100%	Grün: 100%	Blau: 100%
201 ⇔ 205 Farb 1
206 ⇔ 210 Farb 2
211 ⇔ 215 Farb 3
216 ⇔ 220 Farb 4
221 ⇔ 225 Farb 5
226 ⇔ 230 Farb 6
231 ⇔ 235 Farb 7
236 ⇔ 240 Farb 8
241 ⇔ 245 Farb 9
246 ⇔ 250 Farb 10
251 ⇔ 255 Farb 11

23Ch

Kanal Funktion Wert Prozent/Einstellung
1	D	i	m	m	e ⇔ r 255 0-100% 000
2	D	i	m	m	e ⇔ r 255 0-100% e i n 000
3	R	o	t	1	000 ⇔ 255 0-100%
4 Grün	1 000				⇔ 255 0-100%
5	B	l	a	u	1 ⇔ 255 0-100%
6	W	e	i	ß	1 ⇔ 255 0-100%
7	R	o	t	2	000 ⇔ 255 0-100%
8 Grün	2 000				⇔ 255 0-100%
9	B	l	a	u	2 ⇔ 255 0-100%
10 Weiß	2 000				⇔ 255 0-100%
11 Rot 3				000	⇔ 255 0-100%
12 Grün	3 000				⇔ 255 0-100%
13 Blau	3			000	⇔ 255 0-100%
14 Weiß	3 000				⇔ 255 0-100%
15 Rot 4				000	⇔ 255 0-100%
16 Grün	4 000				⇔ 255 0-100%
17 Blau	4			000	⇔ 255 0-100%
18 Weiß	4 000				⇔ 255 0-100%
19 Strobe					000 ⇔ 010 Keine Funktion
					011 ⇔ 255 Strobe, langsam bis schnell
20 Farbe Makro				000	⇔ 255 Sie die Farbe Makro Tabelle
21 Auto-Programme					000 ⇔ 010 Keine Funktion
					011 ⇔ 032 Auto-Programm 1
					033 ⇔ 054 Auto-Programm 2
					055 ⇔ 076 Auto-Programm 3
					077 ⇔ 098 Auto-Programm 4
					099 ⇔ 120 Auto-Programm 5 (Auto-Programm 1-4)
					121 ⇔ 142 Auto-Programm 6
					143 ⇔ 164 Auto-Programm 7
					165 ⇔ 186 Auto-Programm 8
					187 ⇔ 208 Auto-Programm 9
					209 ⇔ 230 Auto-Programm 10
					231 ⇔ 255 Auto-Programm 11 (Auto-Programm 6-10)
22 Programmgeschwindigkeit				000	⇔ 255 Geschwindigkeit, langsam bis schnell
23 Dimmergeschwindigkeit					000 ⇔ 051 Dimmergeschwindigkeit von Anzeige eingestellt
					052 ⇔ 101 Dimmer-Geschwindigkeits-Modus aus
					102 ⇔ 152 Dimmer-Geschwindigkeits-Modus 1 (schnellste)
					153 ⇔ 203 Dimmer-Geschwindigkeits-Modus 2
					204 ⇔ 255 Dimmer-Geschwindigkeits-Modus 3 (langsamste)

16Ch

Kanal Funktion Wert Prozent/Einstellung
1	R	o	t	1	000 ⇔ 255 0-100%
2 Grün	1 000					⇔ 255 0-100%
3	B	I	a	u	1 ⇔ 000 5 0-100%
4	W	e	i	ß	1 ⇔ 000 5 0-100%
5	R	o	t	2	000 ⇔ 255 0-100%
6 Grün	2 000					⇔ 255 0-100%
7	B	I	a	u	2 ⇔ 000 5 0-100%
8	W	e	i	ß	2 ⇔ 000 5 0-100%
9	R	o	t	3	000 ⇔ 255 0-100%
10 Grün	3 000					⇔ 255 0-100%
11	Blau 3				000 ⇔ 255 0-100%
12 Weiß	3 000					⇔ 255 0-100%
13 Rot 4				000	⇔ 255 0-100%
14 Grün	4 000					⇔ 255 0-100%
15 Blau	4			000	⇔ 255 0-100%
16 Weiß	4 000					⇔ 255 0-100%

11Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000					255 0-100%
2 Dimmer fein 000					255 0-100%
3	R	o	t	000	255 0-100%
4	G	r	ü	n	000255 0-100%
5	B	l	a	u	000255 0-100%
6	W	e	i	ß	000255 0-100%
7 Strobe					000 010 Keine Funktion011 255 Strobe, langsam bis schnell
8 Farbe Makro				000	255	Sie dieFarbe Makro Tabelle
9 Auto-Programme					000 010 Keine Funktion011 032 Auto-Programm 1033 054 Auto-Programm 2055 076 Auto-Programm 3077 098 Auto-Programm 4099 120 Auto-Programm 5 (Auto-Programm 1–4)121 142 Auto-Programm 6143 164 Auto-Programm 7165 186 Auto-Programm 8187 208 Auto-Programm 9209 230 Auto-Programm 10231 255 Auto-Programm 11 (Auto-Programm 6–10)
10	Programmgeschwindigkeit				000 255 Geschwindigkeit, langsam bis schnell
11	Dimmergeschwindigkeit				000 051 Dimmergeschwindigkeit von Anzeige eingestellt052 101 Dimmer-Geschwindigkeits-Modus aus102 152 Dimmer-Geschwindigkeits-Modus 1 (schnellste)153 203 Dimmer-Geschwindigkeits-Modus 2204 255 Dimmer-Geschwindigkeits-Modus 3 (langsamste)

7Ch

Kanal	Funktion					Wert	Prozent/Einstellung
1 Dimmer 000						255 0–100%
2 Dimmer fein 000						255 0–100%
3	R	o	t		000	255 0–100%
4	G	r	ü	n		000255 0–100%
5	B	l	a	u		000 255 0–100%
6	W	e	i	ß		000255 0–100%
7 Strobe						000 010 Keine Funktion011 255 Strobe, langsam bis schnell

4Ch

Kanal	Funktion				Wert	Prozent/Einstellung
1	R	o	t	000	255 0–100%
2	G	r	ü	n	000255 0–100%
3	B	l	a	u	000255 0–100%
4	W	e	i	ß	000255 0–100%

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Email: [e-mail]

Germany Website: www.chauvetprofessional.eu

Voice: [phone]

Mexico
