BEDIENUNGSANLEITUNG Rogue Outcast 3 Spot Chauvet

Uber these Schnellanleitung

In der Schnellanleitung des Rogue Outcast 3 Spot finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menuoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRANKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und

Deutschland: www.chauvetlighting.eu/warranty-registration

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschluss und -beschränkungen, dass these Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. These Garantie erstreckt sich nur auf den Erstkauf der Form der Originalrechnung von einem autorisierten Handler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein mussen. ES BESTHEN KEINE WEITEREN AUSDRUCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. These Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein konnen. These Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sichitte an ihren lokalen Handler.

Sicherheitshinweise

Die Leuchte sollte so positioniert werden, dass ein langes starres Schauen in die Leuchte in einem Abstand von weniger als 6,56 Fuß (2 m) nicht zu erwarten ist.
- Ist das externe flexible Kabel dieser Leuche beschädigt, muss es durch ein gleichwertiges Kabel oder ein ausschließlich vom Hersteller oder dessen Vertriebspartner erhältliches Kabel ersetzt werden.
Das in dieser Leuche enthaltene Leuchtmittelarf nur vom Hersteller oder dessen Vertriebspartner oder einer ahnlich qualifizierten Person ausgetauscht werden.
Die Leuchte ist ausschließlich für den professionellen Einsatz bestimmt.
- Dieses Gerat NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
- Um Verschleib zu vermeiden und die Dauer des Geräts zu verlangern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Strom - entweder per Schalter oder durch Herausziehen des Steckers aus.
- NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
VORSICHT: Das Gehäuse these Products kann während des Betriebs besteht werden. Installieren Sie das Gerät an einem Ort mit ausreichender Belüfung und mit einem Abstand von mindestens 20 Zoll (50 cm) zu den angrenzenden Flächen.
- Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 20 cm diesen Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.
- VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.
- Dieses Gerat darf NICHT in Wasser eingetaucht (IP65). Eine vorübergehender Verwendung im Freien ist möglich.
- Dieses Geräts eignet sich nicht für eine permanente Installation im Außenbereich an Orten mit extremen Umweltbedingungen.
- NIEMALS das Gerät in Betriebnehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.
Schlieben Sie these Gerat Nicht an einen Dimmer oder Regelwiderstand an.
Schlieben Sie these Product NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
- Das Gerät NUR an den Befestigungsbügel oder Griffen/TRagen.
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
- Die maximal zulässige Umgebungstemperatur beträgt 45^ . Nehmen Sie das Gerät nicht bei higher Temperatures in Betrieb.
Die zulässige Mindesttemperatur für den Start beträgt -20 °C. Starten Sie das Gerät nicht bei niedrigeren Temperaturen.
Die minimal zulässige Umgebungstemperatur beträgt -30 °C. Nehmen Sie das Gerät nicht bei niedrigeren Temperaturen in Betrieb.

FCC-Konformität

Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpf:

1. Dieses Gerätarfkeine schädlichen Interferenzen verursachen,und
2. Dieses Gerät muss empfangende Interferenzen aufnahmen konnen, auch Interferenzen, die eventuell einen unerwänschten Betrieb verursichen.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, können die Berechtigung des Benutzers zum Betrieb these Geräts aufheben.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zunehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende theses QRG.

Packungsinhalt

4 Rogue Outcast 3 Spot
- Seetronic Powerkon IP65 Netzkabel

2 Omega-Hangebügen mit Montagematerial
- Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Bis zu 2 Rogue Outcast 3 Spot-Produkte bei 100 V AC, 3 Produkte bei 120 V, 5 Produkte bei 208 V, 6 Produkte bei 230 V, oder 6 Produkte bei 240 V verbinden. Überschreiben Sie niemals diese Anzahl. Power-Link-Kabel konnen separat erworben werden.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführung AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutraleiter Weiß Blau Silber
AC-Erdungsleiter Grün/Gelb		Grün/Gelb	Grün

Um unnötigen Verschleib zu vermeiden und die Lebensdauer des Geräts zu verlangern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz - entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Ausweiseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mit einem Flachkopfschraubendreher losen Sie die Abdeckung des Sicherungshalters vom Gehäuse.
3. Entfernen Sie die durchgebrannte Sicherung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Schrauben Sie die Abdeckung der Sicherung wieder ein, und schreiben Sie das Gerät wieder an das Stromnetz an.

DMX-Verbindung

Der Rogue Outcast 3 Spot kann mit einem DMX-Controller betrieben werden, wenn eine 5-polige DMX-Serienschaltung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterlagen.

DMX-Anschluss

Der Rogue Outcast 3 Spot nutzt zur seiner Kontrollpersonlichkeiten: 20CH und 25CH eine 5-polige DMX-Datenverbindung. Informationen zum Anschlieben und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektonal entlang bestehender DMX-KabelCOMMUNIZIEREN konnen. Lesen Sie die Bedienungsanleitung des DMX-Controllers oder wenden Sie sich an den Hersteller, da nicht alle DMX-Controller über diese Funktion verfügt. Der Rogue Outcast 3 Spot unterstützt das RDM-Protekoll, das ein Feedback zur Vornahme von Änderungen der Menüoptionen erlaubt. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Montage

Lesen Sie vor der Montage dieser Geräts die Sicherheitshinweise durch. Mindestens zwei Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen davon ausgelegt sind, das Produktgewicht trabgen zu konnen. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps.

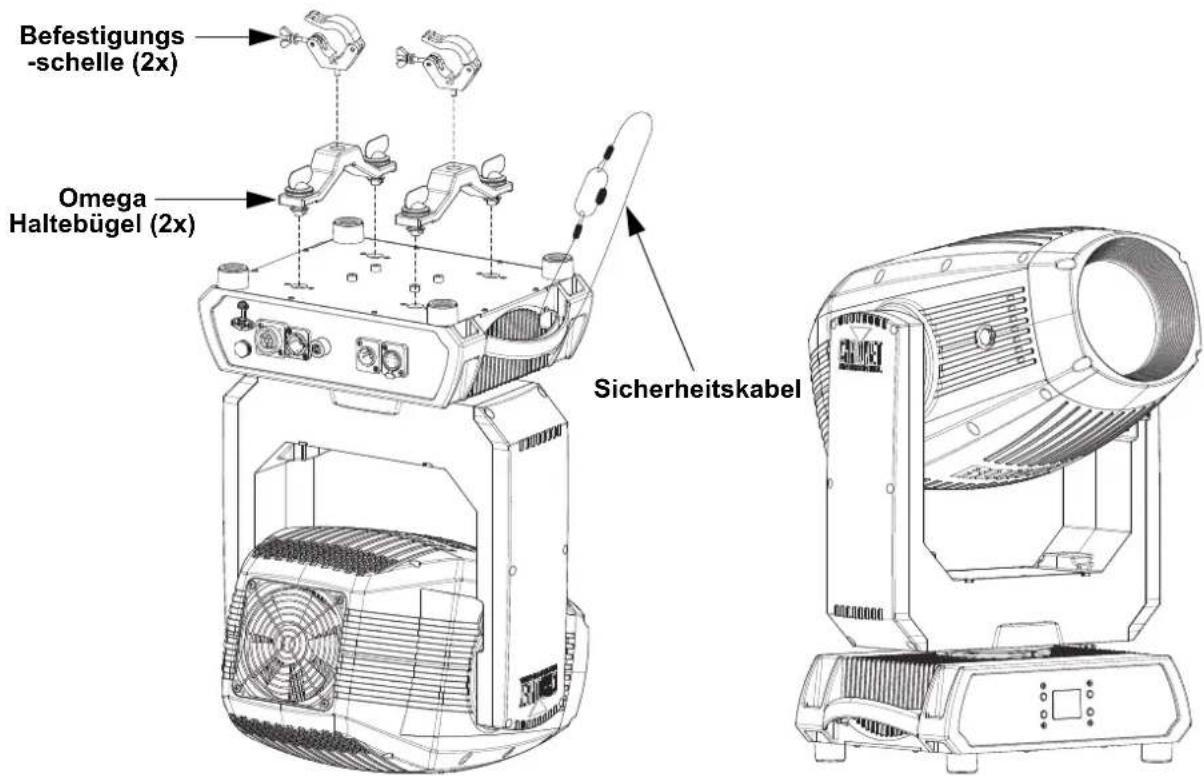

Montageansicht

OberflächenmontageMontage über K

Beschreibung des Bedienfeldes

Knopf Funktion
<MONTH>	Damit verlassen Sie das aktuelle Menu oder die Funktion
<ENTER>	Damit wird das aktuell angezeigte Menu aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt
<UP>	Damit navigieren Sie sich durch die Menu nach oben und erhöhen den Wert der einer Funktion
<DOWN>	Damit navigieren Sie sich durch die Menu nach unten und verringn den Wert der einer Funktion

Die neueste Menukarte finden Sie auf der Rouge Outcast 3 Spot-Produktseite unter www.chauvetprofessional.com.

Menüstruktur

Hauptebene Programmierebenen Beschreibung
Address 001-512 Stellt die Startadresse ein
Run Mode	DMX	20CH		Stellt den DMX-Persönlichkeit ein
		25CH
	Auto Test Automatischer Test aller Funktionen
	Manual Test	PanPan FineTiltTilt FineP/T SpeedDimmerDimmer FineShutterVirtual ShakingColor1Color2Gobo2GoboGobo RotateGobo IndexGobo2FocusFocus FineAuto FocusZoomZoom FinePrismPrism RotateIrisFrostSpecial Function	0-255	Manuelle Steuerung und Test allerEinstellungen vom Bedienfeld aus
Setup	Pan Reverse	NO Schwenk normal
		YES Umgekehrte Schwenkung
	Tilt Reverse	NO Neigung normal
		YES Umgekehrte Neigung
	Screen Reverse	NO Normale Anzeige
		YES Umgekehrte Anzeige
		AUTO Automatische Anzeigerichtigung
	Pan Angle	540 Schwenkungsbereich 540°
		360 Schwenkungsbereich 360°
		180 Schwenkungsbereich 180°
	Tilt Angle	270 Neigungsbereich	270°
		180 Neigungsbereich	180°
		090 Neigungsbereich	90°
	BL.O.P/T Move	NO		Aktivieren/deaktivieren währendSchwenkung/Neigung verdunkeln
		YES
Hauptebene	Programmierebenen			Beschreibung
Setup(Fortsetzung)	BL.O.ColorMove	NO		Aktivieren/deaktivieren während das Farbrad bewegt verdunkeln
		YES
	BL.O.GoboMove	NO		Aktivieren/deaktivieren während das Goborad bewegt verdunkeln
		YES
	Backlight Timer	30S Anzeige schaltet		nach 30 Sekunden ab
		1M Anzeige schaltet		nach 1 Minute ab
		5M Anzeige schaltet		nach 5 Minuten ab
		ON Anzeige bleibt an
	Swap XY	NO Schwenkung und YES		Neigung nicht tauschenSchwenkung steuert Neigung, und umgekehrt
	Loss of Data	Hold Hält das zuletzterhaltene Signal
		Close Verdunkelt Gerät
	Fans	Auto Lüfterdrehzahl gemäß Gerätetemperatur
		ECO Lautloser Modus
		Full Lüfterdrehzahl auf volle Drehzahl
	Dimmer Curve	Linear		Stellt die Dimmungskurve ein
		Square
		I Squa
		SCurve
		Linear2
	PWM Option	600Hz		Legt die Frequenz der Puls-Weiten-Modulation fest
		1200Hz
		2000Hz
		4000Hz
		6000Hz
		15000Hz
	USB Update	NO		Firmware-Aktualisierung über USB C
		YES
	Reset	Pan/Tilt	NO YES	Setzt einzeln oder alle Funktionen abStart darüber
		Prism
		Color/Iris
		Gobo/Gobo2
		Frost
		All
	Factory Set	NO		Setzt auf die standardmügigen Werkseinstellungen zurück
		YES
Sys Info	Ver V_Zeigt die Firmware-Version an
	Running Mode __Zeigt den aktuellen Betriebsmodus an
	DMX Address __Zeigt die aktuellen DMX-Startadress an
	Temperature __Zeigt die aktuellen Temperatur in °C an
	Fixture Hours __Zeigt an, wie lange das Geräteingeschaltet gewesen ist
	LED Hours __Zeigt an, wie lange die LED eingeschaltet gewesen ist
	UID __Zeigt die Geschäftsichtigkeit der Läufer an
	_Fan_(x3) __Zeigt die Geschwindigkeit der Läufer an
	Base Fan1 __Zeigt die Geschwindigkeit der Basislufters an

DMX-Werte

20CH	25CH	Funktion Wert Prozent/Einstellung
1 1	Schwenkung	000 ⇌ 255 0-100%
2	2	Feinschwenkung	000 ⇌ 255	Feinkontrolle (16-Bit)
3 3	Neigung	000 ⇌ 255 0-100%
4	4	Feinneigung	000 ⇌ 255	Feinkontrolle (16-Bit)
5	5	S/N Geschwindigkeit	000 ⇌ 255	Schnell bis langsam
6 6	Dimmer	000 ⇌ 255 0-100%
-	7	Feine Dimmer	000 ⇌ 255	Feinkontrolle (16-Bit)
7	8	Strobe	000 ⇌ 003	Ein
			004 ⇌ 007	Aus
			008 ⇌ 076	Synchronisierter Stroboskop, langsam bis schnell
			077 ⇌ 145	Pulse-Stroboskop, langsam bis schnell
			146 ⇌ 215	Zufälliger Stroboskop, langsam bis schnell
			216 ⇌ 255	Aus
8 9	Virtuelles Stroboskop		000 ⇌ 001	Keine Funktion
			002 ⇌ 128	Schütteln-Strobe, langsam bis schnell
			129 ⇌ 255	Verblassen schütteln, langsam bis schnell
9	10	Farbrad 1	000 ⇌ 006	Offnen
			007 ⇌ 013	Gelb
			014 ⇌ 020	Hellblau
			021 ⇌ 027	Grün
			028 ⇌ 034	Rot
			034 ⇌ 041	Magenta
			042 ⇌ 048	Dunkelblau
			049 ⇌ 059	Orange
			060 ⇌ 187	Farben-Index
			188 ⇌ 219	Farbrolle, schnell bis langsam
			220 ⇌ 223	Halt
			224 ⇌ 255	Umgehrter Farbrolle, langsam bis schnell
10	11	Farbrad 2	000 ⇌ 006	Offnen
			007 ⇌ 013	CTO 3200K
			014 ⇌ 020	CTO 5600K
			021 ⇌ 027	Grün
			028 ⇌ 034	JV
			034 ⇌ 041	Orange
			042 ⇌ 048	Rosa
			049 ⇌ 059	Hellblau
			060 ⇌ 187	Farben-Index
			188 ⇌ 219	Farbrolle, schnell bis langsam
			220 ⇌ 223	Halt
			224 ⇌ 255	Umgehrter Farbrolle, langsam bis schnell
20CH	25CH	Funktion	Wert	Prozent/Einstellung
11 12		Goborad 1 (Siehe e Goboräder)	001 ⇌ 007	Offnen
			008 ⇌ 015	Gobo 1
			016 ⇌ 023	Gobo 2
			024 ⇌ 031	Gobo 3
			032 ⇌ 039	Gobo 4
			040 ⇌ 047	Gobo 5
			048 ⇌ 055	Gobo 6
			056 ⇌ 063	Gobo 7
			064 ⇌ 071	Gobo 7 schütteln, langsam bis Schnell
			072 ⇌ 079	Gobo 6 schütteln, langsam bis Schnell
			080 ⇌ 087	Gobo 5 schütteln, langsam bis Schnell
			088 ⇌ 095	Gobo 4 schütteln, langsam bis Schnell
			096 ⇌ 103	Gobo 3 schütteln, langsam bis Schnell
			104 ⇌ 111	Gobo 2 schütteln, langsam bis Schnell
			112 ⇌ 119	Gobo 1 schütteln, langsam bis Schnell
			120 ⇌ 127	Offnen
			128 ⇌ 191	Gobo-Scroll, langsam bis Schnell
			192 ⇌ 255	Umgekehrter Gobo-Scroll, langsam bis Schnell
12 13	Goborad 1 Drehung		000 ⇌ 063	Gobo-Index
			064 ⇌ 145	Drehung, Schnell bis langsam
			146 ⇌ 149	Halt
			150 ⇌ 231	Rückwärtsdrehung, langsam bis Schnell
			232 ⇌ 255	Wechselnde Drehung im Uhrzeigersinn/gegen, kurz bis lang
-	14	Gobo feine Drehung	000 ⇌ 255	Feinkontrolle (16-Bit)
13 15		Goborad 2 (Siehe e Goboräder)	000 ⇌ 005	Offnen
			006 ⇌ 011	Gobo 1
			012 ⇌ 017	Gobo 2
			018 ⇌ 023	Gobo 3
			024 ⇌ 029	Gobo 4
			030 ⇌ 035	Gobo 5
			036 ⇌ 041	Gobo 6
			042 ⇌ 047	Gobo 7
			048 ⇌ 053	Gobo 8
			054 ⇌ 063	Gobo 9
			064 ⇌ 069	Gobo 9 schütteln, langsam bis Schnell
			070 ⇌ 075	Gobo 8 schütteln, langsam bis Schnell
			076 ⇌ 081	Gobo 7 schütteln, langsam bis Schnell
			082 ⇌ 087	Gobo 6 schütteln, langsam bis Schnell
			088 ⇌ 093	Gobo 5 schütteln, langsam bis Schnell
			094 ⇌ 099	Gobo 4 schütteln, langsam bis Schnell
			100 ⇌ 105	Gobo 3 schütteln, langsam bis Schnell
			106 ⇌ 111	Gobo 2 schütteln, langsam bis Schnell
			112 ⇌ 117	Gobo 1 schütteln, langsam bis Schnell
			118 ⇌ 127	Offnen
			128 ⇌ 191	Gobo-Scroll, langsam bis Schnell
			192 ⇌ 255	Umgekehrter Gobo-Scroll, langsam bis Schnell
-	17	Feine Fokus	000 ⇌ 255	Feinkontrolle (16-Bit)
- 18	Automatischer Fokus		000 ⇌ 010011 ⇌ 030031 ⇌ 050051 ⇌ 070071 ⇌ 090091 ⇌ 110111 ⇌ 130131 ⇌ 150151 ⇌ 170171 ⇌ 190191 ⇌ 210211 ⇌ 255	Keine Funktion0-5 m6 m7 m8 m9 m10 m12.5 m15 m17.5 m20-60 mEntfernung automatisch ermitteln
15 19	Zoom	000 ⇌ 255 0-100%
-	20	Feine Zoom	000 ⇌ 255	Feinkontrolle (16-Bit)
16 21	Prisma		000 ⇌ 004005 ⇌ 255	Keine FunktionPrismeneinsatz
17 22	Prisma Drehung		000 ⇌ 127128 ⇌ 189190 ⇌ 193194 ⇌ 255	Prisma-IndexDrehung im Uhrzeigersinn, schnell bis langsamHaltDrehung gegen den Uhrzeigersinn, langsam bis schnell
18 23	Irisblende		000 ⇌ 063064 ⇌ 127128 ⇌ 191192 ⇌ 255	Groß bis keinAutomatischändern, langsam bis schnellLangsam ausdehnene, schnell schrumpfen (langsam bis schnell)Langsam schrumpfen, schnell ausdehnene (langsam bis schnell)
19	24	Frosteffekt	000 ⇌ 255	0-100%
20 25	Steuerung(3 Sek. Gedrück halten)		000 ⇌ 007008 ⇌ 015016 ⇌ 023024 ⇌ 031032 ⇌ 039040 ⇌ 047048 ⇌ 055056 ⇌ 095096 ⇌ 103104 ⇌ 111112 ⇌ 119120 ⇌ 127128 ⇌ 135136 ⇌ 143144 ⇌ 151152 ⇌ 159160 ⇌ 167168 ⇌ 175176 ⇌ 183184 ⇌ 191192 ⇌ 199200 ⇌ 215216 ⇌ 255	Keine FunktionVerdunkelung während Schwenkens/NeigensVerdunkelung während sich das Farbrad bewegtVerdunkelung während sich Goboräder bewegenVerdunkelung während Schwenkens/Neigens/FarbräderVerdunkelung während Schwenkens/Neigens/GoboräderVerdunkelung während Schwenkens/Neigens/Farbräder/GoboräderKeine FunktionSchwenk-ResetNeige-ResetFarbrad zurückgesetztGoborad zurückgesetztKeine FunktionPrisma zurückgesetztlles zurückgesetzIrisblende zurücksetzenFrosteffekt zurücksetzenZoom zurücksetzenFan-Modus ECOFan-Modus FullFan-Modus AutoKeine Funktion

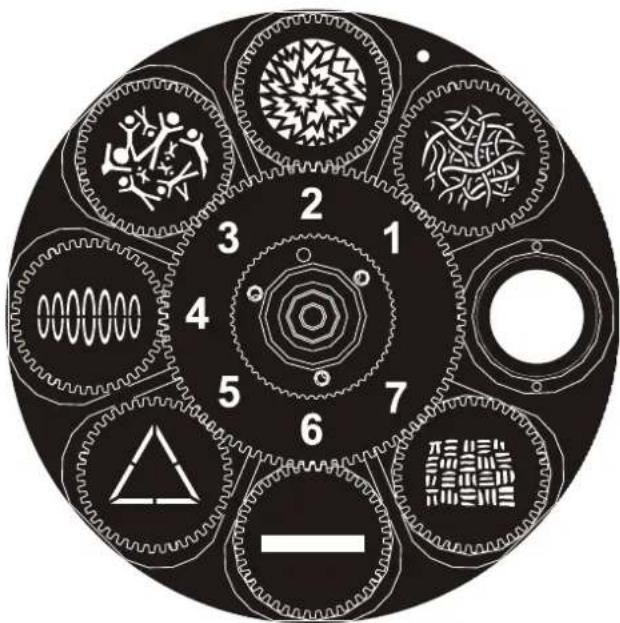

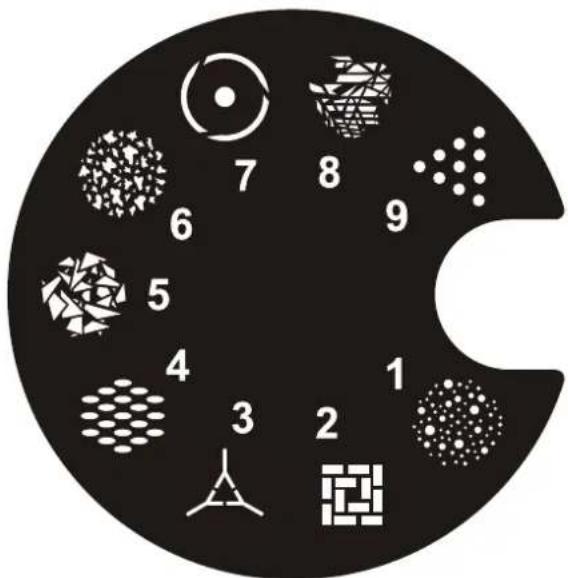

Goborad 1 Goborad 2
