GEBRUIKSAANWIJZING Rogue Outcast 3 Spot Chauvet

Over deze handleiding

De Rogue Outcast 3 Spot Beknopte Handleiding bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze beknopte handleiding kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, Belgie, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgeveenperiode en onder voorbehoud van de uitzonderingen en beperkingen die zichn uiteengezet in de volledige beperkte garantie op once website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is Niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geauthoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijkrechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, Belgie, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

• De armatuur moet zodanig geplaatst worden dat langdurig starein de armatuur op een afstand van minder dan 6,56 ft (2 m) voorkomen worden.
• Als de externe flexibile kabel of het snoer van deze armatuur beschadigd is, moet deze worden verwangen door een speciaal snoer of een snoer dat uitsluitend beschikbaar is bij de fabrikant of zich onderhoudsagent.
• De lichtbron die in deze armatuur omvat is mag alleen verrangen worden door de fabrikant, of diens onderhoudsagent of een soortgelijk erkend persoon.
• De armatuur is uitsluitend bedoeld voor professioneel gebruik.
• Open het product NIET. Het bevat geen te onderhonden onderdelen.
• KIJK NIET in de lichtbron wonneer het apparaat is ingeschakeld.
• Om onnodige slijtage te elimineren en zich levensduur te verlengen, gedurende perioden wonneer het product nicht worden gebruikt, moet u het product van de stroom afluien door een aardlekschakelaar om te zieten of door het te ontkoppelen.
• LET OP: De behuizing van dit product kan het een wanner het in bedrijf is. Plaats geen ontvlambaar materiaal binnen 20 in (50 cm) van dit product als het in gebruik is of is aangesloten op het stopcontact.
  Monteer dit product op een plek met voldoende ventilatie, ten minste 20~cm van de aangrenzende oppervlakken.
  LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagenaar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden要去 het product volledig hunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• GEBRUIK een veiligheidskabel bij het boven het hoofdplaatsen van dit product.
• Dit product NIET onderdompelen (IP65). Tijdelijke gebruik buitenshuis is prima.
• Niet voor permanente buiteninstallatie in locaties met extreme weersomstandigheden.
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de montagebeugel of de hendel om dit product te dragen.
• Stop in het geval van ernstige operationele problemen onmiddelijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45^ . Gebruik dit product nicht bij hogere temperaturen.
• De minimale opstarttemperatuur is -20^ C. Start het product Niet op bij lagere temperaturen.
• De minimale omgevingstemperatuur is -30 °C. Gebruik het product Niet bij lagere temperaturen.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat要去 enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werkig kan verroorzaken.

Eventuele wijzigingen of aanpassingen die Niet uitdrukkelijk door de voor naleving verantwoordelijkke partij zijn goedgekeurd, kan de bevoedheid van de gebruiker om de apparatuur te bedieren ont geldig verklaren.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexicokest u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retoureren. Raadpleeg Contact Us aan het einde van deze beknopte handleiding voor contactinformatie.

Wat is inbegrepen

4 Rogue Outcast 3 Spot
- Seetronic Powerkon IP65 stroomsnoer

2 Omegabeugels met bevestigingsapparatuur
Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100-240 VAC, 50 / 60Hz

Stroom-linking

Het is möglichk tot maximaal 2 Rogue Outcast 3 Spot-producten koppelen bij 100 V, 3 producten bij 120 V, 5 producten bij 208 V, 6 producten bij 230 V of 6 producten bij 240 V. Overschrijd dit aantal nooit. Stroomkabels konnen afzonderlijk worden gekocht.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin	Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde	Groen/geel	Groen/geel	Groen

Om slijtage te elimineren en+zijn levensduur te verlengen wonneer het product Niet wordt gebruikt, moet u het product van de stroom afluierten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

De zekering verrangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een platkopschroevendraaier en schroef de kap van de zekeringshouser los van de behuizing.
3. Verwijder de doorgebrande zekering en verrang het met een werkende zekering van hetzelfde type en met bezelfde waarde.
4. Schroef de kap van de zekeringhouser terug en stek de stekker er wee in.

DMX-koppeling

De Rogue Outcast 3 Spot kan met een DMX-controller werken met een 5-pins DMX sérieie verbinding. Op www.chauvetprofessional.com. is een DMX basishandleiding verkrijgbaar.

DMX-aansluiting

De Rogue Outcast 3 Spot gebruikt een 5-pins DMX-gegevensverbinding voor zijn DMX-personelijkheden: 20CH en 25CH. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

RDM (apparaatbeheer op afstand)

Remote Device Management of RDM (apparaatbeheer op afstand) is een standard die het voor DMX-apparaten möglichnest om in twee richtingen te communiceren over bestande DMX-kabels. De Rogue Outcast 3 Spot ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste twee montagepunter per product. Controller of de montageklem het gewicht van het product kan dragen. Ga voor onsche Chauvet-serie montageklemmen aan http://trusst.com/productcategory/truss-clamps.

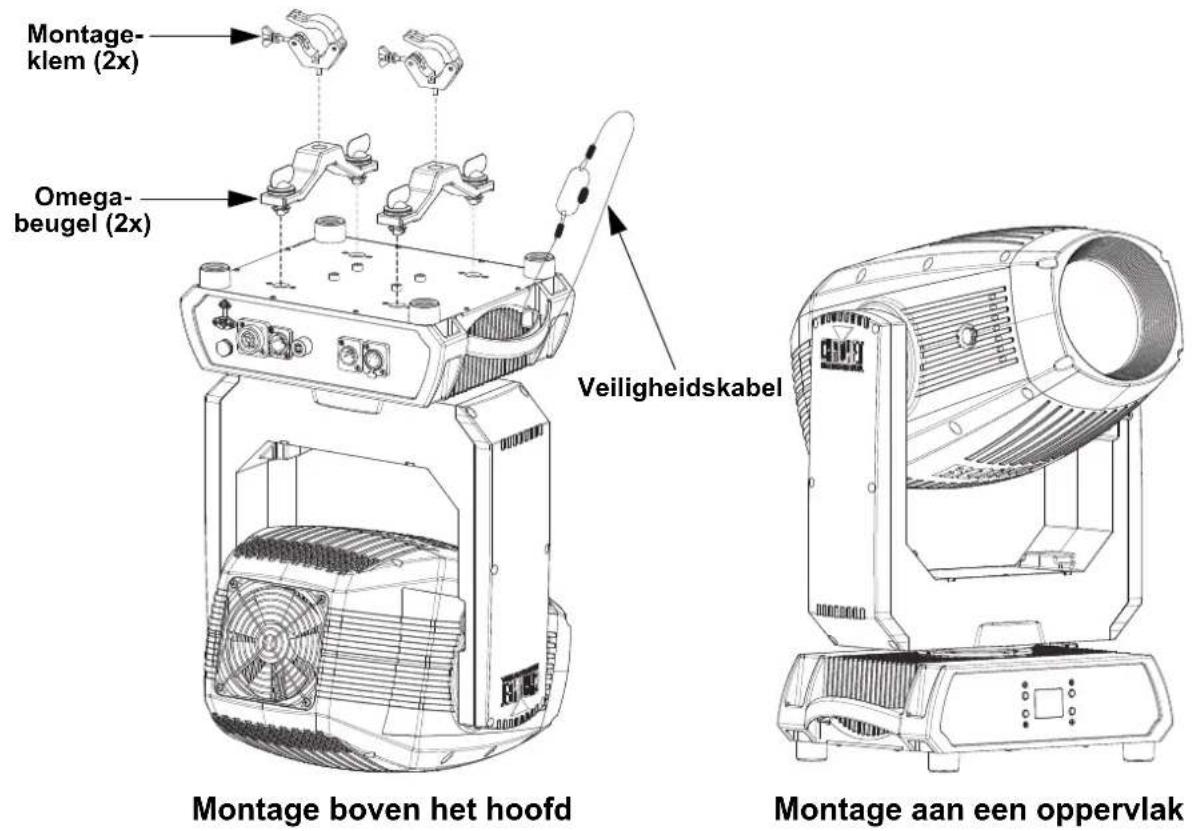

Montagediagram van het product

Beschrijving bedieningspaneel

Knop Functie
<MENU> Suih het huidige menu of functie af
<ENTER>	Activeert het huidige getoonde menu of staat de huidige geseleterde waarde in de geseleterde functie
<UP>	Navigeert omhoog via het menu of verhoegt de numerieke waarde wanner in een functie
<DOWN>	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanner in een functie

Raadpleeg de productpagina van Rogue Outcast 3 Spot op www.chauvetprofessional.com voor de{nieuwste menukaart.

Menumap

Hoofdniveau Programmeerniveau Beschrijving
Address 001-512 Stelt het startadres in
Run Mode	DMX	20CH		Stelt de DMX persoonlijkheid in
		25CH
	Auto Test Test alle functies automatisch
	Manual Test	PanPan FineTiltTilt FineP/T SpeedDimmerDimmer FineShutterVirtual ShakingColor1Color2Gobo2GoboGobo RotateGobo IndexGobo2FocusFocal FineAuto FocusZoomZoom FinePrismPrism RotateIrisFrostSpecial Function	0-255	Test en regel alle instellungen handmatigvia het bedieningspaneel1
Setup	Pan Reverse	NO Normale zwenkbediening
		YES Omgeekerde zwenkbediening
	Tilt Reverse	NO Normale kantelbediening
		YES Omgeekerde kantelbediening
	Screen Reverse	NO Display in normale oriëntatie
		YES Display in ondersteboven oriëntatie
		AUTO Automatische oriëntatie van het display
	Pan Angle	540 540° zwenkhoekbereik
		360 360° zwenkhoekbereik
		180 180° zwenkhoekbereik
	Tilt Angle	270 270° kantelhoekbereik
		180 180° kantelhoekbereik
		090 90° kantelhoekbereik
	BL.O.P/T Move	NO		Activeer/deactivateer verduisteren tijdenskantelen/zwenken
		YES
Hoofdniveau	Programmeerniveau			Beschrijving
Setup (vervolg)	BL.O.ColorMove	NO		Activeer/deactivateer verduisteren tijdens kleurenwiel beweegt
		YES
	BL.O.GoboMove	NO		Activeer/deactivateer verduisteren tijdens gobowielen beweegt
		YES
	Backlight Timer	30S Beeldscherm sch		makelt uit na 30 seconden
		1M Beeldscherm sch		makelt uit na 1 minuut
		5M Beeldscherm sch		makelt uit na 5 minutes
		ON Beeldscherm blijft aan
	Swap XY	NO Niet kantelen en		zwenken verwisselen
		YES Zwenken regelt		kantelen, en omgekeerd
	Loss of Data	Hold Houdt laatst ont		vangen signaal vast
		Close Verduistert de armatuur
	Fans	Auto		Ventilatorsnelheid in overeenstemming met de producttemperatuur
		ECO Stille modus
		Full Ventilatorsnelheid op hoog ingesteld
	Dimmer Curve	Linear		Stelt de dimcurve in
		Square
		I Squa
		SCurve
		Linear2
	PWM Option	600Hz		Selecteert de PWM-uitgangsfrequency
		1200Hz
		2000Hz
		4000Hz
		6000Hz
		15000Hz
	USB Update	NO		Firmware-bijwerken via USB-C
		YES
	Reset	Pan/Tilt	NO YES	Reset individuele functies of alle functies vanaf het opstarten
		Prism
		Color/liris
		Gobo/Gobo2
		Frost
		All
	Factory Set	NO		Reset maar standaard fabrieksinstelleningen
		YES
Sys Info	Ver V_TOont de firmwareversionie
	Running Mode __ Toont de huidige bedrijfsmodus
	DMX Address __ Toont het huidige startadres
	Temperature __			Toont de huidige temperatuur in °C
	Fixture Hours __			Toont anteul uren dat het product is ingeschakeld
	LED Hours __			Toont anteul uren dat het LED is ingeschakeld
	UID __			Toont UID-informatie
	_Fan __ (x3) __			Toont snelheid van ventilatoren
	Base Fan1 __			Toont snelheid van basisventilator

DMX-waarden

20CH	25CH	Functie	Waarde	Percentage/Instelling
1	1	Z w e n	k	000 ⇌ 255 0-100%
2	2	Fijn zwenken	000 ⇌ 255	Fijne controle (16-bits)
3 3 Kanteelen	Kanteelen 000 ⇌ 255 0-100%
4	4	Fijn Kantelen	000 ⇌ 255	Fijne controle (16-bits)
5	5	Zwenk-/kantelsnelheid	000 ⇌ 255	Snel tot langzaam
6	6	Dimmer	000 ⇌ 255	0-100%
-	7	Fijne dimmer	000 ⇌ 255	Fijne controle (16-bits)
7 8 Stroboscoop			000 ⇌ 003	Uit
			004 ⇌ 007	Aan
			008 ⇌ 076	Gesynchroniseerde stroboscoop, langzaam tot snel
			077 ⇌ 145	Puls stroboscoop, langzaam tot snel
			146 ⇌ 215	Willekeurig stroboscoop, langzaam tot snel
			216 ⇌ 255	Aan
8 9 Virtuele	stroboscoop		000 ⇌ 001	Geen functie
			002 ⇌ 128	Stroboscoop trillen, langzaam tot snel
			129 ⇌ 255	Vervaging schudden, langzaam tot snel
9	10	Kleurenwiel 1	000 ⇌ 006	Open
			007 ⇌ 013	Geel
			014 ⇌ 020	Lichtblauw
			021 ⇌ 027	Groen
			028 ⇌ 034	Rood
			034 ⇌ 041	Magenta
			042 ⇌ 048	Donkerblauw
			049 ⇌ 059	Oranje
			060 ⇌ 187	Kleurenwiel indexeren
			188 ⇌ 219	Kleurwijziging, snel tot langzaam
			220 ⇌ 223	Stoppen
			224 ⇌ 255	Omgekeerde kleurwijziging, langzaam tot snel
10	11	Kleurenwiel 2	000 ⇌ 006	Open
			007 ⇌ 013	CTO 3200K
			014 ⇌ 020	CTO 5600K
			021 ⇌ 027	Groen
			028 ⇌ 034	UV
			034 ⇌ 041	Oranje
			042 ⇌ 048	Roze
			049 ⇌ 059	Lichtblauw
			060 ⇌ 187	Kleurenwiel indexeren
			188 ⇌ 219	Kleurwijziging, snel tot langzaam
			220 ⇌ 223	Stoppen
			224 ⇌ 255	Omgekeerde kleurwijziging, langzaamtot snel

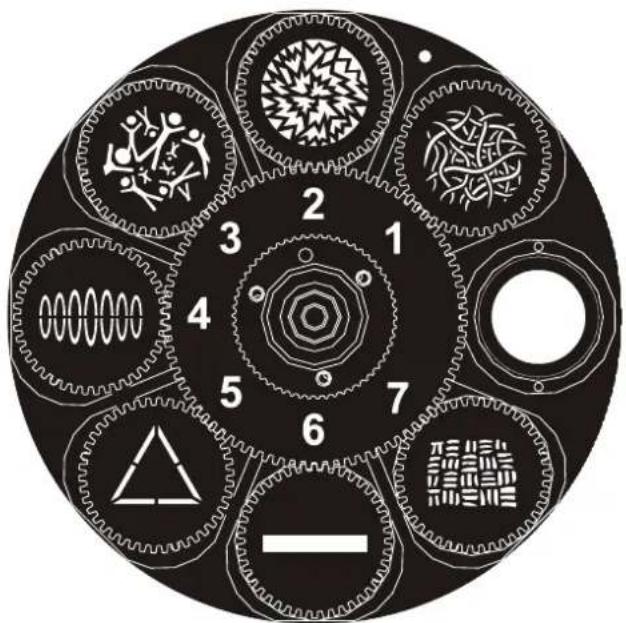

11 12		Gobowiel 1(Zie Gobowielen)	001 ⇌ 007	Open
			008 ⇌ 015	Gobo 1
			016 ⇌ 023	Gobo 2
			024 ⇌ 031	Gobo 3
			032 ⇌ 039	Gobo 4
			040 ⇌ 047	Gobo 5
			048 ⇌ 055	Gobo 6
			056 ⇌ 063	Gobo 7
			064 ⇌ 071	Gobo 7 schudden, langzaam tot snel
			072 ⇌ 079	Gobo 6 schudden, langzaam tot snel
			080 ⇌ 087	Gobo 5 schudden, langzaam tot snel
			088 ⇌ 095	Gobo 4 schudden, langzaam tot snel
			096 ⇌ 103	Gobo 3 schudden, langzaam tot snel
			104 ⇌ 111	Gobo 2 schudden, langzaam tot snel
			112 ⇌ 119	Gobo 1 schudden, langzaam tot snel
			120 ⇌ 127	Open
			128 ⇌ 191	Gobowijziging, langzaam tot snel
			192 ⇌ 255	Omgokeerde gobowijziging, langzaam tot snel
12 13	Gobowiel 1 rotatie		000 ⇌ 063	Gobo index
			064 ⇌ 145	Rotatie, snel tot langzaam
			146 ⇌ 149	Stop
			150 ⇌ 231	Omgokeerde rotatie, langzaam tot snel
			232 ⇌ 255	Afwisselende rotatie met/tegen de klok mee/in, kort maar lang
-	14	Fijne gobo rotatie	000 ⇌ 255	Fijne controle (16-bits)
13 15		Gobowiel 2(Zie Gobowielen)	000 ⇌ 005	Open
			006 ⇌ 011	Gobo 1
			012 ⇌ 017	Gobo 2
			018 ⇌ 023	Gobo 3
			024 ⇌ 029	Gobo 4
			030 ⇌ 035	Gobo 5
			036 ⇌ 041	Gobo 6
			042 ⇌ 047	Gobo 7
			048 ⇌ 053	Gobo 8
			054 ⇌ 063	Gobo 9
			064 ⇌ 069	Gobo 9 schudden, langzaam tot snel
			070 ⇌ 075	Gobo 8 schudden, langzaam tot snel
			076 ⇌ 081	Gobo 7 schudden, langzaam tot snel
			082 ⇌ 087	Gobo 6 schudden, langzaam tot snel
			088 ⇌ 093	Gobo 5 schudden, langzaam tot snel
			094 ⇌ 099	Gobo 4 schudden, langzaam tot snel
			100 ⇌ 105	Gobo 3 schudden, langzaam tot snel
			106 ⇌ 111	Gobo 2 schudden, langzaam tot snel
			112 ⇌ 117	Gobo 1 schudden, langzaam tot snel
			118 ⇌ 127	Open
			128 ⇌ 191	Gobowijziging, langzaam tot snel
			192 ⇌ 255	Omgokeerde gobowijziging, langzaam tot snel
-	17	Fijne focus	000 ⇌ 255	Fijne controle (16-bits)
- 18	Automatische focus		000 ⇌ 010	Geen functie
			011 ⇌ 030	0-5 m
			031 ⇌ 050	6 m
			051 ⇌ 070	7 m
			071 ⇌ 090	8 m
			091 ⇌ 110	9 m
			111 ⇌ 130	10 m
			131 ⇌ 150	12.5 m
			151 ⇌ 170	15 m
			171 ⇌ 190	17.5 m
			191 ⇌ 210	20-60 m
			211 ⇌ 255	Automatische afstandsdetectie
15 19	Zoom	000 ⇌ 255 0-100%
-	20	Fijne zoom	000 ⇌ 255	Fijne controle (16-bits)
16 21	Prisma		000 ⇌ 004	Geen functie
			005 ⇌ 255	Inzetstuk van het prisma
17 22	Prisma rotatie		000 ⇌ 127	Prisma-index
			128 ⇌ 189	Rotatie met de klok mee, snel tot langzaam
			190 ⇌ 193	Stop
			194 ⇌ 255	Rotatie gegen de klok in, langzaam tot snel
18 23	Iris		000 ⇌ 063	Groot totklein
			064 ⇌ 127	Autoverandering, langzaam tot snel
			128 ⇌ 191	Brecht langzaamuit, snel krimpen (langzaam tot snel)
			192 ⇌ 255	Krimp langzaam, snel uittbreiden (langzaam tot snel)
19 24	Vorst	000 ⇌ 255 0-100%
20CH	25CH	Functie Waarde Percentage	Instelling
20 25	Regeling(3 sec vasthouden)		000 ⇌ 007008 ⇌ 015016 ⇌ 023024 ⇌ 031032 ⇌ 039040 ⇌ 047048 ⇌ 055056 ⇌ 095096 ⇌ 103104 ⇌ 111112 ⇌ 119Kleurenwiel reset120 ⇌ 127128 ⇌ 135136 ⇌ 143144 ⇌ 151152 ⇌ 159160 ⇌ 167168 ⇌ 175176 ⇌ 183184 ⇌ 191192 ⇌ 199200 ⇌ 215216 ⇌ 255	Geen functieVerduistering tijdens zwenken/kantelenVerduistering van kleurwielbewegingVerduistering van beweging van gobowierenVerduistering tijdens zwenk/kantel/kleurenwielenVerduistering tijdens zwenk/kantel/kleurenwielen/gobowieren
